https://www.doczj.com/doc/8b18524154.html, Abstract :A photovoltaic (PV )grid ?connected microinverter suitable for a single PV module and the topological structure mainly consists of interleaved flyback converter ,full ?bridge inversion circuit and LC filter circuit.The working principle and realization conditions of flyback converter is analyzed ;the digital signal controller is adopted to realize soft switching control of the interleaved flyback inverter ,reduce the switching loss of power devices and improve the conversion efficiency of electrical
energy of inverter ;the improved perturbation and observation (P &O )method based on variable step size is employed to resolve the conflict between tracking velocity and control precision.The prototype test is conducted to verify that the single ?stage grid ?connected PV microinverter has the following advantages :small volume ,low output harmonic content ,high power density and good electromagnetic compatibility (EMC ),etc.Key words :distributed generation ;PV module ;PV grid ?connected inverter ;flyback converter ;full ?bridge inversion circuit ;LC filter circuit ;digital signal controller ;maximum power point tracking (MPPT )
摘要:设计一种适用于单个光伏组件的光伏并网微型逆变器,拓扑结构主要包括交错并联反激变换器、全桥反转电路和LC 滤波电路。分析反激逆变器的工作原理和实现条件;采用数字信号控制器实现交
错并联反激逆变器的软开关控制,可减小功率器件开关损耗,提高逆变器电能转换效率;改进的变步长扰动观察法,解决跟踪速度与控制精度之间的矛盾。通过样机实验验证设计的单级式光伏并网微型逆变器具有体积小、输出谐波含量低、功率密度高和电磁兼容性好等优点。关键词:分布式发电;光伏组件;光伏并网逆变器;反激变换器;全桥反转电路;LC 滤波电路;数字信号控制器;最大功率点跟踪中图分类号:TM464文献标识码:A doi :10.3969/j.issn.1003-8493.2018.10.0090引言随着传统能源的日益枯竭,环境污染的加剧,促进了新能源的快速发展,其中光伏发电是新能源应用领域的重要形式之一[1]。传统的组串式光伏发电系统是由多个光伏组件构成的光伏阵列产生高压直流电,再经过光伏并网逆变器转换为交流电并入电网,当部分光伏组件被遮挡时,会引起光伏组件的热斑效应,降低整个光伏发电系统的效率,并且这种逆变器体积较大,还要为系统
散热增加风扇[2,3]。分布式光伏并网发电是每块光伏组件连接一个光伏并网微型逆变器组成的光伏发电系
统,独立的最大功率点跟踪可降低由于光伏组件和逆Design of Single ?phase Photovoltaic Grid ?connected Microinverter JI Deming (Zhejiang Envertech (Shanghai )Corporation Limited ,Shanghai 201100,China )REN Yifeng LI Xin (School of Electrical and Control Engineering ,North University of China ,Taiyuan 030051,China )
汲德明(浙江恩沃新能源科技(上海)有限公司,上海市
201100)任一峰李昕(中北大学电气与控制工程学院,太原市030051)单相光伏并网微型逆变器设计
*:中北大学研究生科技立项项目,项目名称:非隔离双向充放电储能装置设计,项目编号:20171473。作者信息
汲德明,男,浙江恩沃新能源科技(上海)有限公司,工程师。
任一峰,男,中北大学电气与控制工程学院,教授,副院长。
李昕,男,中北大学电气与控制工程学院。
*
*
交错并联反激式准单级光伏并网微逆变器 安科瑞袁燕 摘要：独立光伏组件的微型逆变器能有效克服传统光伏系统存在的阴影问题。详尽介绍了某型准单级式交错并联微逆变器的设计、分析及其控制策略。该微型逆变器基于高频环节逆变技术，有效实现了初、次级电气隔离，解决了漏电流问题；采用有源箝位技术吸收漏感能量，实现了开关管的零电压开关（ZVS）；采用变步长的扰动观察法实现最大功率点跟踪（MPPT）,输入电压前馈方法可解决准单级式微逆母线电压崩溃问题。220W样机试验验证了该方案及控制策略的可行性，整机MPPT效率为99.5%，最高效率达到95%。 关键词：微逆变器；高频环节；最大功率点跟踪 Abstract：To overcome the traditional photovoltaic systems have low overall output power caused by the partial mask,proposed a single PV module for a single micro-inverter topology and its control https://www.doczj.com/doc/8b18524154.html,ing single-stage interleaved flyback converter,In order to overcome problem of flyback transformer primary side leakage，using Active block circuit to absorb the leakage inductance energy,achieving a zero-voltage switching tube switch,increases machine efficiency.Gives a system based on digital signal processor control process,the system uses a variable step size perturbation and observation method to achieve the maximum power point tracking, making each photovoltaic panels working on the maximum power point.Build a experiment prototype to verify the topology and control strategy is feasible solutions. Keywords:Micro inverter；Flyback；DCM mode；MPPT 1引言 传统集中式、组串式光伏并网发电系统通过对光伏电池板的串并联，在有效提高母线电压后，供给并网逆变器将电能输送到电网。其结构简单，转换效率高，尤其适合于日照较好的电站系统。但在东部城乡地区，云层及建筑物、树木遮挡，以及单块电池板发生故障等因素，将严重降低整个系统的发电量。配备在每一个光伏组件后面的微型逆变器，通过对各组件的独立控制使其工作在最大功率点，大大提高了系统抗局部阴影的能力，以及整体发电量。尽管其成本相对较高，但模块化架构、高可靠性、高发电量、安装方便等优点使其为目前分布式光伏发电的一个重要方向。 在此详尽介绍了某型准单级式交错并联微逆变器设计、分析及控制策略。高频环节逆变
研旭光伏并网逆变器 YXSG-2.5KSL , YXSG-3KSL , YXSG-5KSL 安装使用手册 目录 1、安全说 明 (3) 2、产品描 述 (5) 2.1光伏并网系 统 .................................................................................................................... 6 2.2电路结构 ............................................................................................................................ 7 2.3特点 . .. (7)
2.4逆变器外观描 述 (8) 3、安 装 .......................................................................................................................................... 10 3.1 安装须 知 ......................................................................................................................... 10 3.2 安装流程说明 .. (11) 3.3安装准备 .......................................................................................................................... 12 3.4 选择合适的安装场 地 ..................................................................................................... 12 3.5 安装逆变 器 (14) 3.6 电气连 接 (14) 4、 LCD 操作说 明 . ......................................................................................................................... 21 4.1 按键功能说明 .. (21) 4.2 界面介 绍 (22) 5、故障排 除 (27) 5.1 初始化失败 ..................................................................................................................... 27 5.2 LCD 显示故 障 (27)
本科毕业设计（论文）开题报告题目：800W微型光伏发电并网逆变器设计 学生姓名学号 教学院系电气信息学院 专业年级电气工程及其自动化2008级 指导教师职称教授 单位
800W微型光伏发电并网逆变器设计 1 设计目的与意义 1.1 目的与意义 逆变器是把直流电能转变成交流电（一般为220v/50Hz正弦或方波）。中小功率逆变器是户用独立交流光伏系统中重要的环节之一，其可靠性和效率对推广光伏系统、有效用能、降低系统造价至关重要，因而各国的光伏专家们一直在努力开发适于户用的逆变电源，以促使该行业更好更快地发展。 本论文根据光伏发电并网系统的特点，设计一台额定功率为800W的微型光伏发电并网逆变器。该并网逆变器能实现最大功率点跟踪和实现反孤岛效应控制功能，控制部分采用TMS320F240型DSP作为电流跟踪方案，实现与电网电压同步的正弦电流输出。 1.2 现状 目前我国在小功率逆变器上与国际处于同一水平，在大功率并网逆变器上，合肥阳光电源大功率逆变器2005年已经批量向国内、国际供货。该公司250KW、500KW 等大功率产品都取得了国际、国内认证，部分技术指标已经超过国外产品水平，并在国内西部荒漠、世博会、奥运场馆等重点项目上运行，效果良好。 逆变器不仅具有直交流变换功能，还具有最大限度地发挥太阳电池性能的功能和系统故障保护功能。根据采用隔离变压器的类型，并网逆变可分为低频环节、高频环节以及非隔离型并网逆变低频环节并网逆变器采用工频变压器作为与电网的接口，因此存在体积和重量大、音频噪音大的缺点；而非隔离型并网在一些国家禁止使用，因此现在普遍采用直接挂在电网上运行的高频环节并网逆变器。 光伏发电系统中逆变器是非常重要的部件，决定着系统的效率以及输出电流波形的质量。逆变器的拓扑有很多种，其中最常用的是全桥结构。为了降低光伏发电系统的成本，现在许多国家都在不遗余力的对高效逆变器进行研究。目前国际上一些知名公司的逆变器产品整机效率已经可以达到93%~95%。 2 设计任务概况 任务要求 （1）完成电气原理图设计； 1
单相光伏并网逆变器的研究
轮机工程学院
摘要 能源危机和环境问题的不断加剧，推动了清洁能源的发展进程。太阳能作为一种清洁无污染且可大规模开发利用的可再生能源，具有广阔应用前景。并且伴随“智能电网”理论的兴起，分布式电力系统正日益受到关注，光伏逆变系统作为分布式电力系统的一种重要形式，使得对该领域的研究具有重要的理论与现实意义。 论文在分析光伏逆变系统发展现状与研究热点的基础上，探讨了光伏逆变系统的主要关键技术，对直接影响光伏逆变系统的工作效率以及工作状态的最大功率点跟踪控制、光伏逆变器控制等技术进行了详细研究。 为研究光伏逆变系统，本文建立了一套完整的光伏逆变系统模型，主要包括光伏电池模块，前级DCDC变换器，后级DCAC逆变器，以及相应的控制模块。为了提高系统模型的准确性及稳定性，论文设计了一种输出电压随温度光照改变的光伏电池模型，提出了一种基于Boost 升压变换器的最大功率点跟踪（MPPT）控制策略，并且将正弦脉冲宽度调制技术（SPWM）应用于逆变器控制。最后在MatlabSimulink软件环境下搭建了光伏逆变系统的整体模型，完成系统性的实验验证。 经过仿真实验验证，所提出的光伏逆变系统设计方案正确可行，且输出达到了设计要求，为进一步实现并网功能提供了条件，具有较高的实用参考价值。 关键词：光伏电池；最大功率点跟踪；光伏逆变系统；正弦脉冲调制技术
ABSTRACT With intensify of the energy crisis and environmental problems, the development of clean energy . The solar energy because of its friendly-environmental advantage and renewable property. With the proposition of the Smart Grid, Distributed Power System . As an important form of Distributed Power System, photovoltaic inverter system is the key of the research in this field. This paper discusses the key techniques of photovoltaic inverter system on the basis of analysis of development and research techniques such as maximum power point tracking (MPPT) which work efficiency and work condition and technology of PV inverter. In order to research PV inverter system, this paper builds an integral model, including PV battery model and DCDC converter and DCAC single phase inverter as well as corresponding control models. In order to improve the validity and the stability of the system, the paper
随着生态环境的日益恶化，人们逐渐认识到必须走可持续发展的道路，必须完成从补充能源向替代能源的过渡。光伏并网是太阳能利用的发展趋势，光伏发电系统将主要用于调峰电站和屋顶光伏系统。 在光伏并网系统中，并网是核心部分。目前并网型系统的研究主要集中于DC-DC和DC-AC 两级能量变换的结构。DC-DC变换环节调整光伏阵列的工作点使其跟踪最大功率点;DC-AC逆变环节主要使输出电流与电网电压同相位，同时获得单位功率因数。其中DC-AC是系统的关键设计。 太阳能光伏并网系统结构图如图1所示。本系统采用两级式设计，前级为升压斩波器，后级为全桥式逆变器。前级用于最大功率追踪，后级实现对并网电流的控制。控制都是由DSP芯片TMS320F2812协调完成。 图1 光伏并网系统结构图 逆变器的设计 太阳能并网逆变器是并网发电系统的核心部分，其主要功能是将发出的直流电逆变成单相交流电，并送入电网。同时实现对中间电压的稳定，便于前级升压斩波器对最大功率点的跟踪。并且具有完善的并网保护功能，保证系统能够安全可靠地运行。图2是并网逆变器的原理图。
图2 逆变器原理框图 控制系统以TI公司的TMS320F2812为核心，可以实现反馈信号的处理和A/D转换、DC/DC变换器和PWM逆变器控制脉冲的产生、系统运行状态的监视和控制、故障保护和存储、485通讯等功能。实际电路中的中间电压VDC、网压、并网电流和太阳能电池的电压电流信号采样后送至F2812控制板。控制板主要包括：CPU及其外围电路，信号检测及调理电路，驱动电路及保护电路。其中信号检测及调理单元主要完成强弱电隔离、电平转换和信号放大及滤波等功能，以满足DSP控制系统对各路信号电平范围和信号质量的要求。驱动电路起到提高脉冲的驱动能力和隔离的作用。保护逻辑电路则保证发生故障时，系统能从硬件上直接封锁输出脉冲信号。 在实现同频的条件下可用矢量进行计算，从图3可以看出逆变器输出端存在如图3a所示的矢量关系，对于光伏并网逆变器的输入端有下列基本矢量关系式： Vac=Vs+jωL·IN+RS·IN (1) 式中Vac—电网基波电压幅值，Vs—逆变器输出端基波幅值。 图1 光伏并网系统结构图 图3 控制矢量图 在网压Vac(t)为一定的情况下，IN(t)幅值和相位仅由光伏并网逆变器输出端的脉冲电压中的基波分量Vs(t)的幅值，及其与网压Vac(t)的相位差来决定。改变Vs(t)的幅值和相位就可以控制输入电流IN(t)和Vac(t)同相位。PWM整流器输入侧存在一个矢量三角形关系，在实际系统中RS 值的影响一般比较小，通常可以忽略不计得到如图3b所示的简化矢量三角形关系，即下式： (2) 在一个开关周期内对上式进行周期平均并假设输入电流能在一个开关周期内跟踪电流指令即可推导出下式： (3)式中K= L/TC，TC为载波周期。 从该模型即可以得到本系统所采用的图4所示的控制框图。此方法称为基于改进周期平均模型的固定频率电流追踪法。
第一章绪论 1.1 光伏发电背景与意义 作为一种重要的可再生能源发电技术，近年来，太阳能光伏(Photovoltaie，PV)发电取得了巨大的发展，光伏并网发电已经成为人类利用太阳能的主要方式之一。目前，我国已成为世界最大的太阳能电池和光伏组件生产国，年产量已达到100万千瓦。但我国光伏市场发展依然缓慢，截至2007年底，光伏系统累计安装100MWp，约占世界累计安装量的1％，产业和市场之间发展极不平衡。为了推动我国光伏市场的发展，国家出台了一系列的政策法规，如《中华人民共和国可再生能源法》、《可再生能源中长期发展规划》、《可再生能源十一五发展规划》等。这些政策和法规明确了太阳能发电发展的重点目标领域。《可再生能源中长期发展规划》还明确规定了大型电力公司和电网公司必须投资可再生能源，到2020年，大电网覆盖地区非水电可再生能源发电在电网总发电量中的比例要达到3％以上。对于这一目标的实现，光伏发电无疑会起到非常关键的作用。 当下，我国地方和企业正积极共建兆瓦级以上光伏并网电站，全国已建和在建的兆瓦级并网光伏电站共11个（2008年5月前估计），典型的如甘肃敦煌10MW 并网光伏特许权示范项目，青海柴达木盆地的1000MW大型荒漠太阳能并网电站示范工程，云南石林166MW并网光伏实验示范电站。可以预见，在接下来的几年里，光伏并网发电市场将会为我国摆脱目前的金融危机提供强大的动力，光伏产业依然会持续以往的高增长率，光伏市场的前景仍然令人期待。光伏并网发电系统是利用电力电子设备和装置，将太阳电池发出的直流电转变为与电网电压同频、同相的交流电，从而既向负载供电，又向电网馈电的有源逆变系统。按照系统功能的不同，光伏并网发电系统可分为两类：一种是带有蓄电池的可调度式光伏并网发电系统；一种是不带蓄电池的不可调度式光伏并网发电系统。典型的不可调度式光伏并网发电系统如图1-1所示。
２０１３．１Ｖｏｌ．３７ Ｎｏ．１ 研究与设计 收稿日期：２０１２－０６－１７ 基金项目：省教育厅自然科学一般项目支持（ＫＪ２０１１Ｂ１３６）作者简介：张为堂（１９７６—），男，安徽省人，实验师，硕士，主要研究方向为电力电子技术及智能控制。 光伏并网逆变器控制设计 张为堂，王 俊，周泽华 （合肥学院机器视觉与智能控制技术重点实验室，安徽合肥２３０６０１） 摘要：基于Ｃ８０５１Ｆ００５单片机设计并实现光伏并网逆变器控制系统。系统由两块ＩＲ２１１０驱动４个ＩＲ５４０构成的Ｈ桥逆变电路，直流电源经过ＬＣ滤波后实现逆变。详细介绍了主电路、保护电路、滤波电路、采样保护电路以及变压器的设计；给出了具体的软件流程图；经过测试系统压差百分数最大值是０．０１３４２２％，最大频偏百分数为０．３４３％，阻性负载下最大相差０．９１，系统的效率达到了８３．００％，完全达到或者超出了系统的设计要求。关键词：光伏；逆变器控制；Ｈ桥逆变电路中图分类号：ＴＭ９１４．４ 文献标识码：Ａ 文章编号：１００２－０８７Ｘ（２０１３）０１－００７１－０３ Ｄｅｓｉｇｎｏｆｐｈｏｔｏｖｏｌｔａｉｃｇｒｉｄ－ｃｏｎｎｅｃｔｅｄｉｎｖｅｒｔｅｒｃｏｎｔｒｏｌ ＺＨＡＮＧＷｅｉ－ｔａｎｇ，ＷＡＮＧＪｕｎ，ＺＨＯＵＺｅ－ｈｕａ （ＫｅｙＬａｂｏｒａｔｏｒｙｏｆＭａｃｈｉｎｅＶｉｓｉｏｎａｎｄＩｎｔｅｌｌｉｇｅｎｃｅＣｏｎｔｒｏｌＴｅｃｈｎｏｌｏｇｙ，ＨｅｆｅｉＵｎｉｖｅｒｓｉｔｙ，ＨｅｆｅｉＡｎｈｕｉ２３０６０１） Ａｂｓｔｒａｃｔ：ＢａｓｅｄｏｎｔｈｅＣ８０５１Ｆ００５ｓｉｎｇｌｅ－ｃｈｉｐｄｅｓｉｇｎ，ｐｈｏｔｏｖｏｌｔａｉｃｇｒｉｄ－ｃｏｎｎｅｃｔｅｄｉｎｖｅｒｔｅｒｃｏｎｔｒｏｌｓｙｓｔｅｍｗａｓｄｅｓｉｇｎｅｄ．ＴｈｅｓｙｓｔｅｍｗａｓｃｏｍｐｏｓｅｄｏｆｔｗｏｂｌｏｃｋｓｏｆＩＲ２１１０ｄｒｉｖｅｒ４ＩＲ５４０ＨｂｒｉｄｇｅｉｎｖｅｒｔｅｒｃｉｒｃｕｉｔｔｈｒｏｕｇｈａＤＣｐｏｗｅｒｓｕｐｐｌｙｔｈｒｏｕｇｈｔｈｅＬＣｆｉｌｔｅｒｔｏｒｅａｌｉｚｅｉｎｖｅｒｓｉｏｎ．Ｔｈｅｍａｉｎｃｉｒｃｕｉｔ，ｐｒｏｔｅｃｔｉｏｎｃｉｒｃｕｉｔ，ｆｉｌｔｅｒｃｉｒｃｕｉｔ，ｓａｍｐｌｉｎｇｃｉｒｃｕｉｔａｎｄｔｒａｎｓｆｏｒｍｅｒｄｅｓｉｇｎｗｅｒｅｉｎｔｒｏｄｕｃｅｄｉｎｄｅｔａｉｌ；ｔｈｅｓｐｅｃｉｆｉｃｓｏｆｔｗａｒｅｆｌｏｗｃｈａｒｔｗａｓｇｉｖｅｎ．Ａｆｔｅｒｔｅｓｔ，ｔｈｅｍａｘｉｍｕｍｖａｌｕｅｏｆｔｈｅｐｒｅｓｓｕｒｅｄｉｆｆｅｒｅｎｃｅｏｆｓｙｓｔｅｍｉｓ０．０１３４２２％，ｔｈｅｍａｘｉｍｕｍｆｒｅｑｕｅｎｃｙｄｅｖｉａｔｉｏｎｉｓ０．３４３％，ｔｈｅｒｅｓｉｓｔｉｖｅｌｏａｄｕｎｄｅｒｔｈｅｍａｘｉｍｕｍａｎｇｌｅｄｉｆｆｅｒｅｎｃｅｉｓ０．９１，ａｎｄｔｈｅｓｙｓｔｅｍｅｆｆｉｃｉｅｎｃｙｒｅａｃｈｅｓ８３．００％，ｗｈｉｃｈｆｕｌｌｙｍｅｅｔｏｒｅｘｃｅｅｄｔｈｅｒｅｑｕｉｒｅｍｅｎｔｓｏｆｓｙｓｔｅｍｄｅｓｉｇｎ． Ｋｅｙｗｏｒｄｓ：ＰＶ；Ｉｎｖｅｒｔｅｒｃｏｎｔｒｏｌ；Ｈｂｒｉｄｇｅｉｎｖｅｒｔｅｒｃｉｒｃｕｉｔ １设计要求 光伏发电在现代社会发展的过程中扮演着越来越重要的作用，研究光伏发电装置的设计有着比较重要的现实意义。现有一光伏逆变器设计要求如下： （１）具有最大功率点跟踪（ＭＰＰＴ）功能：ＲＳ和ＲＬ在给定范围内变化时，使Ｕｄ＝１／２Ｕｓ，相对偏差的绝对值不大于１％。（２）具有频率跟踪功能：当ｆＲＥＦ在给定范围内变化时，使ｕＦ的频率ｆＦ＝ｆＲＥＦ， 相对偏差绝对值不大于１％。（３）当ＲＳ＝ＲＬ＝３０Ω时，ＤＣ－ＡＣ变换器的效率h ≥６０％。（４）当ＲＳ＝ＲＬ＝３０Ω时，输出电压ｕｏ的失真度ＴＨＤ≤５％。（５）具有输入欠压保护功能，动作电压Ｕｄ（ｔｈ）＝（２５±０．５）Ｖ。（６）具有输出过流保护功能，动作电流Ｉｏ（ｔｈ）＝（１．５±０．２）Ａ。 ２方案设计 ２．１设计思路 其实上述设计要求的重点和难点在于如何在提高效率的前提下实现ＭＰＰＴ控制和频率相位的跟踪。本系统采用单片机控制输出电压和参考电压比较差来实现对输出电压的相位 和频率的跟踪，通过扰动法来实现ＭＰＰＴ最大功率点跟踪［１－２］。 ２．２系统结构 光伏并网逆变器的硬件设计是整个系统设计的基础，只有在系统硬件设计可行稳定可靠的前提下，其他控制方案才能得以继续。系统硬件主要包括ＤＣ－ＡＣ模块、驱动电路模块、滤波电路、保护电路、频率相位跟踪电路、变压器设计电路等模块。整体结构框图如图１所示。 ３各功能模块的设计与实现 ３．１ＤＣ－ＡＣ模块 本系统的逆变主电路图采用典型的Ｈ桥变换电路，选用的逆变主元器件是ＩＲＦ５４０，因为在导通状态下，其通态阻值非常小（仅为０．０４７Ω）［３－４］，这样可以在很大程度上减少损耗，提高系统的效率，主电路如图２所示。 ３．２驱动电路设计 驱动电路采用两块ＩＲ２１１０驱动４个ＩＧＢＴ管ＩＲＦ５４０，因 图１系统结构框图
光伏逆变器概述 工作原理及特点 工作原理： 逆变装置的核心，是逆变开关电路，简称为逆变电路。该电路通过电力电子开关的导通与关断，来完成逆变的功能。 特点： （1）要求具有较高的效率。 由于目前太阳能电池的价格偏高，为了最大限度的利用太阳能电池，提高系统效率，必须设法提高逆变器的效率。 （2）要求具有较高的可靠性。 目前光伏电站系统主要用于边远地区，许多电站无人值守和维护，这就要求逆变器有合理的电路结构，严格的元器件筛选，并要求逆变器具备各种保护功能，如：输入直流极性接反保护、交流输出短路保护、过热、过载保护等。 （3）要求输入电压有较宽的适应范围。 由于太阳能电池的端电压随负载和日照强度变化而变化。特别是当蓄电池老化时其端电压的变化范围很大，如12V的蓄电池，其端电压可能在10V~16V之间变化，这就要求逆变器在较大的直流输入电压范围内保证正常工作。 光伏逆变器分类 有关逆变器分类的方法很多，例如：根据逆变器输出交流电压的相数，可分为单相逆变器和三相逆变器；根据逆变器使用的半导体器件类型不同，又可分为晶体管逆变器、晶闸管逆变器及可关断晶闸管逆变器等。根据逆变器线路原理的不同，还可分为自激振荡型逆变器、阶梯波叠加型逆变器和脉宽调制型逆变器等。根据应用在并网系统还是离网系统中又可以分为并网逆变器和离网逆变器。为了便于光电用户选用逆变器，这里仅以逆变器适用场合的不同进行分类。
1、集中型逆变器 集中逆变技术是若干个并行的光伏组串被连到同一台集中逆变器的直流输入端，一般功率大的使用三相的IGB T功率模块，功率较小的使用场效应晶体管，同时使用DSP转换控制器来改善所产出电能的质量，使它非常接近于正弦波电流，一般用于大型光伏发电站(>10kW)的系统中。最大特点是系统的功率高，成本低，但由于不同光伏组串的输出电压、电流往往不完全匹配(特别是光伏组串因多云、树荫、污渍等原因被部分遮挡时)，采用集中逆变的方式会导致逆变过程的效率降低和电户能的下降。同时整个光伏系统的发电可靠性受某一光伏单元组工作状态不良的影响。最新的研究方向是运用空间矢量的调制控制以及开发新的逆变器的拓扑连接，以获得部分负载情况下的高效率。 2、组串型逆变器 组串逆变器是基于模块化概念基础上的，每个光伏组串(1-5kw)通过一个逆变器，在直流端具有最大功率峰值跟踪，在交流端并联并网，已成为现在国际市场上最流行的逆变器。 许多大型光伏电厂使用组串逆变器。优点是不受组串间模块差异和遮影的影响，同时减少了光伏组件最佳工作点与逆变器不匹配的情况，从而增加了发电量。技术上的这些优势不仅降低了系统成本，也增加了系统的可靠性。同时，在组串间引人"主-从"的概念，使得系统在单串电能不能使单个逆变器工作的情况下，将几组光伏组串联系在一起，让其中一个或几个工作，从而产出更多的电能。 最新的概念为几个逆变器相互组成一个"团队"来代替"主-从"的概念，使得系统的可靠性又进了一步。目前，无变压器式组串逆变器已占了主导地位。 3、微型逆变器 在传统的PV系统中，每一路组串型逆变器的直流输入端，会由10块左右光伏电池板串联接入。当10块串联的电池板中，若有一块不能良好工作，则这一串都会受到影响。若逆变器多路输入使用同一个MPPT，那么各路输入也都会受到影响，大幅降低发电效率。在实际应用中，云彩，树木，烟囱，动物，灰尘，冰雪等各种遮挡因素都会引起上述因素，情况非常普遍。而在微型逆变器的PV系统中，每一块电池板分别接入一台微型逆变器，当电池板中有一块不能良好工作，则只有这一块都会受到影响。其他光伏板都将在最佳工作状态运行，使得系统总体效率更高，发电量更大。在实际应用中，若组串型逆变器出现故障，则会引起几千瓦的电池板不能发挥作用，而微型逆变器故障造成的影响相当之小。 4、功率优化器 太阳能发电系统加装功率优化器(Optimizer)可大幅提升转换效率，并将逆变器(Inverter)功能化繁为简降低成本。为实现智慧型太阳能发电系统，装置功率优化器可确实让每一个太阳能电池发挥最佳效能，并随时监控电池耗损状态。功率优化器是介于发电系统与逆变器之间的装置，主要任务是替代逆变器原本的最佳功率点追踪功能。功率优化器藉由将线路简化以及单一太阳能电池即对应一个功率优化器等方式，以类比式进行极为快速的最佳功率
一文看懂光伏逆变器工作原理！ 工作原理及特点 工作原理： 逆变装置的核心，是逆变开关电路，简称为逆变电路。该电路通过电力电子开关的导通与关断，来完成逆变的功能。 特点： (1)要求具有较高的效率。 由于目前太阳能电池的价格偏高，为了最大限度的利用太阳能电池，提高系统效率，必须设法提高逆变器的效率。 (2)要求具有较高的可靠性。 目前光伏电站系统主要用于边远地区，许多电站无人值守和维护，这就要求逆变器有合理的电路结构，严格的元器件筛选，并要求逆变器具备各种保护功能，如：输入直流极性接反保护、交流输出短路保护、过热、过载保护等。 (3)要求输入电压有较宽的适应范围。 由于太阳能电池的端电压随负载和日照强度变化而变化。特别是当蓄电池老化时其端电压的变化范围很大，如12V的蓄电池，其端电压可能在 10V~16V之间变化，这就要求逆变器在较大的直流输入电压范围内保证正常工作。 光伏逆变器分类 有关逆变器分类的方法很多，例如：根据逆变器输出交流电压的相数，可分为单相逆变器和三相逆变器;根据逆变器使用的半导体器件类型不同，又可分为晶体管逆变器、晶闸管逆变器及可关断晶闸管逆变器等。根据逆变器线路原
理的不同，还可分为自激振荡型逆变器、阶梯波叠加型逆变器和脉宽调制型逆变器等。根据应用在并网系统还是离网系统中又可以分为并网逆变器和离网逆变器。为了便于光电用户选用逆变器，这里仅以逆变器适用场合的不同进行分类。 1、集中型逆变器 集中逆变技术是若干个并行的光伏组串被连到同一台集中逆变器的直流输入端，一般功率大的使用三相的IGBT功率模块，功率较小的使用场效应晶体管，同时使用DSP转换控制器来改善所产出电能的质量，使它非常接近于正弦波电流，一般用于大型光伏发电站(>10kW)的系统中。最大特点是系统的功率高，成本低，但由于不同光伏组串的输出电压、电流往往不完全匹配(特别是光伏组串因多云、树荫、污渍等原因被部分遮挡时)，采用集中逆变的方式会导致逆变过程的效率降低和电户能的下降。同时整个光伏系统的发电可靠性受某一光伏单元组工作状态不良的影响。最新的研究方向是运用空间矢量的调制控制以及开发新的逆变器的拓扑连接，以获得部分负载情况下的高效率。 2、组串型逆变器 组串逆变器是基于模块化概念基础上的，每个光伏组串(1-5kw)通过一个逆变器，在直流端具有最大功率峰值跟踪，在交流端并联并网，已成为现在国际市场上最流行的逆变器。 许多大型光伏电厂使用组串逆变器。优点是不受组串间模块差异和遮影的影响，同时减少了光伏组件最佳工作点与逆变器不匹配的情况，从而增加了发电量。技术上的这些优势不仅降低了系统成本，也增加了系统的可靠性。同时，在组串间引人"主-从"的概念，使得系统在单串电能不能使单个逆变器工作的情况下，将几组光伏组串联系在一起，让其中一个或几个工作，从而产出更多的电能。 最新的概念为几个逆变器相互组成一个"团队"来代替"主-从"的概念，使得系统的可靠性又进了一步。目前，无变压器式组串逆变器已占了主导地位。
100kW光伏并网逆变器 设计方案 目录 1. 百千瓦级光伏并网特点 (2) 2 光伏并网逆变器原理 (3) 3 光伏并网逆变器硬件设计 (3) 3.1主电路 (6) 3.2 主电路参数 (7) 3.2.1 变压器设计............................................................................. 错误!未定义书签。 3.2.3 电抗器设计 (7) 3.3 硬件框图 (10) 3.3.1 DSP控制单元 (11) 3.3.2 光纤驱动单元 (11) 3.3.2键盘及液晶显示单元 (13) 3 光伏并网逆变器软件 (13)
1. 百千瓦级光伏并网特点 2010年全球太阳能光伏发电系统装机容量将达到10000MWp（我国将达到400MWp），2010年以后还将呈进一步加速发展趋势。百千瓦级大型光伏发电并网用逆变控制功率调节设备，成本低，效率高，容量大，被国内外光伏界公认为是适合大功率光伏发电并网用的最具技术含量、最有发展前景的新一代主流产品，直接影响到未来光伏发电的走向。 百千瓦级大功率光伏并网逆变电源其应用对象主要为大型光伏并网电站，从原理上讲，其并网控制技术与中小功率光伏并网系统的控制技术基本相同，但由于装置容量较大，在技术指标的实现达标和功能设计方面却有较大区别。 在技术指标上，主要会影响： 1.并网电流畸变率 在系统的额定容量达到一定数量级时，一些存在的技术问题将会逐步暴露并影响到系统的性能指标，其最重要的一点就是并网电流波形畸变率的控制和电流滤波方式。该系统中的主变压器一般选择为三相Δ/Y型式，且容量较大，此时变压器的非线性和励磁电流对并网电流波形的影响不容忽视，否则会引起并网电流波形的明显畸变和三相电流不平衡。 2.电磁噪声 由于是三相桥式逆变结构，受IGBT功率模块的开关频率限制及考虑系统的效率指标，系统的电流脉动要远高于中小功率系统，对电流的滤波和噪声控制需要特别注意，此时对系统的滤波电路设计和并网电流PWM控制方式的研究至关重要。由于系统的dv/dt、di/dt和电流幅值较大，其EMI和EMC的指标实现可能存在技术难度，由于系统的噪声可能影响其电流、功率的检测和计算精度，在最大功率跟踪和孤岛效应识别等方面的影响还难以预计。 在技术指标上，主要考虑： 1)主电路工艺结构设计 2)散热工艺结构设计 3)驱动方式设计
三相光伏并网逆变器的设计毕业设计开题报告 1 选题的目的和意义 随着社会生产的曰益发展，对能源的需求量在不断增长，全球范围内的能源危机也日益突出。地球中的化石能源是有限的，总有一天会被消耗尽。随着化石能源的减少，其价格也会提高，这将会严重制约生产的发展和人民生活水平的提高。可再生能源是满足世界能源需求的一种重要资源，特别是对于我们这个人口大国来讲更加重要。其中太阳能资源在我国非常丰富，其应用具有很好的前景。 光伏并网发电系统是通过太阳能电池板将太阳能转化为电能，并通过并网逆变器将直流电变为与市电同频同相的交流电，并回馈电网。存阳光充足时，太阳能发出的电可供使用，而不使用市网电；在阳光不充足或光伏发电量达不到使用量时，由控制部分自动调节，通过市网电给予补充。此系统主要用于输电线路调峰电站以及屋顶光伏系统。 光伏并网发电系统的核心技术是并网逆变器，在本文中对于单相并网逆变器硬件进行了建摸及设计。给出了硬件主回路并对各部分的功能进行了分析，同时选用Tl公司的DSP芯片TMs320F2812作为控制CPU，阐述了芯片特点及选择的原因。并对并网逆变器的控制及软件实现进行了研究。文中对于光伏电池的最大功率跟踪(MPPT)技术作了闸述并提出了针对本设计的实现方法。最后对安全并网的相关问题进行了分析探讨。 2 本选题的国内外动向 太阳能光伏并网发电始于20世纪80年代，由于光伏并网逆变器在并网发电中所起的核心作用，世界上主要的光伏系统生产商都推出了各自商用的并网逆变器产品。这些并网逆变器在电路拓扑、控制方式、功率等级上都有其各自特点，其性能和效率也参差不齐。目前在国内外市场上比较成功的商用光伏并网逆变器主要有以下几种： 1．德国SMA公司的Sunny Boy系列光伏逆变器艾思玛太阳能技术股份公司(SMA SolarTechnology AG)是全球光伏逆变器第一大生产供应商，并引领着全球光伏领域的技术创新和发展。该公司推出的Sunny Boy系列光伏组串逆变器是目前为止并网光伏发电站最成功的逆变器，市场份额高达60％。其在国内的典型工程包括大兴天普“50kWp大型屋顶光伏并网示范电站"、深圳国际园林花卉博览园1MWp光伏并网发电工程等。 2．奥地利Fronius公司的IG系列光伏逆变器Fronius是专业生产光伏并网逆变器和控制器
小功率光伏并网逆变器控制的设计 摘要：阐述了一种小功率光伏并网逆变器的控制系统。该光伏并网逆变器由DC/DC变换器与DC/AC变换器两部分组成，其中DC/DC 变换器采用芯片SG3525来控制，DC/AC变换器采用数字信号处理器TMS320F240来控制。由于DSP实时处理能力极强，采用合适的算法能确保逆变电源的输出功率因数非常接近1，输出电流为正弦波形。该控制方案已经在实验室得到验证。 1 引言 21世纪，人类将面临着实现经济和社会可持续发展的重大挑战。在有限资源和保护环境的双重制约下能源问题将更加突出，这主要体现在：①能源短缺；②环境污染；③温室效应。因此，人类在解决能源问题，实现可持续发展时，只能依靠科技进步，大规模地开发利用可再生洁净能源。太阳能具有储量大、普遍存在、利用经济、清洁环保等优点，因此太阳能的利用越来越受到人们的广泛重视，成为理想的替代能源。文中阐述的功率为200W太阳能光伏并网逆变器，将太阳能电池板产生的直流电直接转换为220V/50Hz的工频正弦交流电输出至电网。 2 系统工作原理及其控制方案 2.1 光伏并网逆变器电路原理
太阳能光伏并网逆变器的主电路原理图如图1所示。在本系统中，太阳能电池板输出的额定电压为62V的直流电，通过DC/DC 变换器被转换为400V直流电，接着经过DC/AC逆变后就得到220V/50Hz的交流电。系统保证并网逆变器输出的220V/50Hz正弦电流与电网的相电压同步。 图1 电路原理框图 2.2 系统控制方案 图2为光伏并网逆变器的主电路拓扑图，此系统由前级的DC/DC 变换器和后级的DC/AC逆变器组成。DC/DC变换器的逆变电路可选择的型式有半桥式、全桥式、推挽式。考虑到输入电压较低，如采用半桥式则开关管电流变大，而采用全桥式则控制复杂、开关管功耗增大，因此这里采用推挽式电路。DC/DC变换器由推挽逆变电路、高频变压器、整流电路和滤波电感构成，它将太阳能电池板输出的62V的直流电压转换成400V的直流电压。

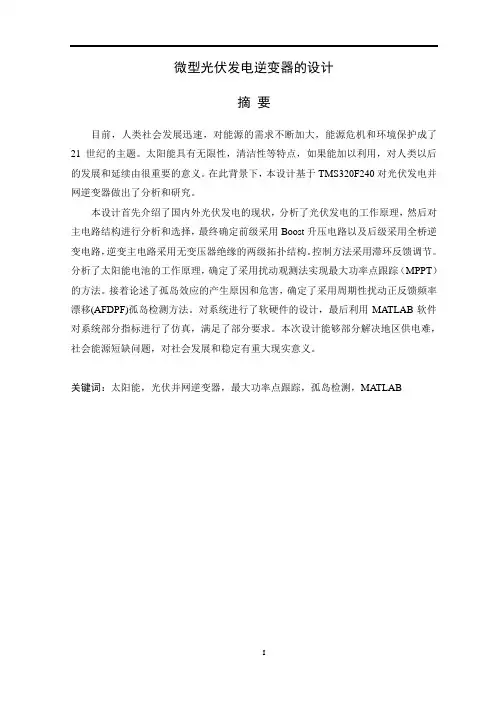

微型光伏发电逆变器的设计 摘要 目前，人类社会发展迅速，对能源的需求不断加大，能源危机和环境保护成了21世纪的主题。太阳能具有无限性，清洁性等特点，如果能加以利用，对人类以后的发展和延续由很重要的意义。在此背景下，本设计基于TMS320F240对光伏发电并网逆变器做出了分析和研究。 本设计首先介绍了国内外光伏发电的现状，分析了光伏发电的工作原理，然后对主电路结构进行分析和选择，最终确定前级采用Boost升压电路以及后级采用全桥逆变电路，逆变主电路采用无变压器绝缘的两级拓扑结构。控制方法采用滞环反馈调节。分析了太阳能电池的工作原理，确定了采用扰动观测法实现最大功率点跟踪（MPPT）的方法。接着论述了孤岛效应的产生原因和危害，确定了采用周期性扰动正反馈频率漂移(AFDPF)孤岛检测方法。对系统进行了软硬件的设计，最后利用MATLAB软件对系统部分指标进行了仿真，满足了部分要求。本次设计能够部分解决地区供电难，社会能源短缺问题，对社会发展和稳定有重大现实意义。 关键词：太阳能，光伏并网逆变器，最大功率点跟踪，孤岛检测，MATLAB
The Design of Photovoltaic Inverter ABSTRACT At present, the development of human beings growing demand for energy, the energy crisis and environmental pollution have become the theme of this century. In this background, this paper use the solar energy, based on TMS320F240 is designed 800 w miniature grid-connected photovoltaic inverter. At first, this paper analyzes the main circuit structure of system, before the final level using the Boost booster circuit, and the latter adopts full bridge inverter circuit working principle of inverter main circuit adopts the two levels of topological structure of transformer insulation. Then analyzed the working principle of solar cells, determines the disturbance observation method is used to achieve maximum power point tracking (MPPT) method. Then discusses the causes and harm of islanding, determines the periodic disturbance using positive feedback frequency drift island (AFDPF) detection method. Finally, the system hardware and software design, and on the part of the performance of the MATLAB simulation, to verify the part of the performance of the system. KEY WORDS:The solar energy，Photovoltaic grid-connected inverter，Maximum power point tracing，Island detection，MATLAB
https://www.doczj.com/doc/8b18524154.html, Abstract :A photovoltaic (PV )grid ?connected microinverter suitable for a single PV module and the topological structure mainly consists of interleaved flyback converter ,full ?bridge inversion circuit and LC filter circuit.The working principle and realization conditions of flyback converter is analyzed ;the digital signal controller is adopted to realize soft switching control of the interleaved flyback inverter ,reduce the switching loss of power devices and improve the conversion efficiency of electrical energy of inverter ;the improved perturbation and observation (P &O )method based on variable step size is employed to resolve the conflict between tracking velocity and control precision.The prototype test is conducted to verify that the single ?stage grid ?connected PV microinverter has the following advantages :small volume ,low output harmonic content ,high power density and good electromagnetic compatibility (EMC ),etc.Key words :distributed generation ;PV module ;PV grid ?connected inverter ;flyback converter ;full ?bridge inversion circuit ;LC filter circuit ;digital signal controller ;maximum power point tracking (MPPT ) 摘要:设计一种适用于单个光伏组件的光伏并网微型逆变器,拓扑结构主要包括交错并联反激变换器、全桥反转电路和LC 滤波电路。分析反激逆变器的工作原理和实现条件;采用数字信号控制器实现交 错并联反激逆变器的软开关控制,可减小功率器件开关损耗,提高逆变器电能转换效率;改进的变步长扰动观察法,解决跟踪速度与控制精度之间的矛盾。通过样机实验验证设计的单级式光伏并网微型逆变器具有体积小、输出谐波含量低、功率密度高和电磁兼容性好等优点。关键词:分布式发电;光伏组件;光伏并网逆变器;反激变换器;全桥反转电路;LC 滤波电路;数字信号控制器;最大功率点跟踪中图分类号:TM464文献标识码:A doi :10.3969/j.issn.1003-8493.2018.10.0090引言随着传统能源的日益枯竭,环境污染的加剧,促进了新能源的快速发展,其中光伏发电是新能源应用领域的重要形式之一[1]。传统的组串式光伏发电系统是由多个光伏组件构成的光伏阵列产生高压直流电,再经过光伏并网逆变器转换为交流电并入电网,当部分光伏组件被遮挡时,会引起光伏组件的热斑效应,降低整个光伏发电系统的效率,并且这种逆变器体积较大,还要为系统 散热增加风扇[2,3]。分布式光伏并网发电是每块光伏组件连接一个光伏并网微型逆变器组成的光伏发电系 统,独立的最大功率点跟踪可降低由于光伏组件和逆Design of Single ?phase Photovoltaic Grid ?connected Microinverter JI Deming (Zhejiang Envertech (Shanghai )Corporation Limited ,Shanghai 201100,China )REN Yifeng LI Xin (School of Electrical and Control Engineering ,North University of China ,Taiyuan 030051,China ) 汲德明(浙江恩沃新能源科技(上海)有限公司,上海市 201100)任一峰李昕(中北大学电气与控制工程学院,太原市030051)单相光伏并网微型逆变器设计 *:中北大学研究生科技立项项目,项目名称:非隔离双向充放电储能装置设计,项目编号:20171473。作者信息 汲德明,男,浙江恩沃新能源科技(上海)有限公司,工程师。 任一峰,男,中北大学电气与控制工程学院,教授,副院长。 李昕,男,中北大学电气与控制工程学院。 * *
