缓冲减振用弹性胶泥阻尼材料 内容摘要:摘要：介绍了缓冲减振用新型橡胶—弹性胶泥的特点、主体材料结构、工作原理、可供选用的有机聚硅氧烷以及弹性胶泥缓冲器产品。关键词：弹性胶泥。阻尼材料。弹性胶泥缓冲器液压油、金属弹簧、橡胶是常用的三种缓冲减振介质或材料，由它们制作的缓冲减振产品称为缓冲器或减振器。 摘要：介绍了缓冲减振用新型橡胶—弹性胶泥的特点、主体材料结构、工作原理、可供选用的有机聚硅氧烷以及弹性胶泥缓冲器产品。 关键词：弹性胶泥；有机硅；阻尼材料；弹性胶泥缓冲器 液压油、金属弹簧、橡胶是常用的三种缓冲减振介质或材料，由它们制作的缓冲减振产品称为缓冲器或减振器。液压缓冲器使用液压油作为缓冲介质，利用液压油在外力作用下的流动摩擦生热来吸收能量，但一直以来都存在液压油密封问题难以解决，没有得到广泛应用；金属弹簧缓冲器是利用弹簧的刚弹性，通过弹簧摩擦吸收能量，但其自重较大，弹簧磨损快，使用寿命短；橡胶作为缓冲、减振材料使用历史悠久。一般是将加有硫化剂、填充剂等配合剂的橡胶放入模具内加热加压硫化成各种形状，利用硫化橡胶的弹性来达到缓冲、减振目的。硫化后的橡胶其体积是不可压缩的 [1] ；由于硫化橡胶在使用过程中受到的疲劳破坏、永久变形、老化等原因，其使用寿命也有限。一般情况下，上述三种缓冲器产品的维修期为一年。而利用未硫化橡胶的粘弹性、流动性和体积可压缩性来制作的弹性胶泥是一种新型特种橡胶粘弹性高阻尼材料，由它制作的弹性胶泥缓冲器克服了液压缓冲器、刚弹簧缓冲器和硫化橡胶缓冲器的缺点，集合了它们的优点，具有特殊的减振缓冲性能和理想的使用寿命。 国外对弹性胶泥的研究在二十世纪六十年代就已开始，欧洲国家在八十年代的这项技术已经相当成熟，并在军事装备、工程机械、钢铁工业、桥梁建筑、铁路机车车辆等方面获得广泛的应用；国内对弹性胶泥的研究和使用始于二十世纪九十年代 [2，3] ，主要生产低容量的弹性胶泥缓冲减振器，其应用领域相对有限，可用于铁路机车车辆等方面的高容量弹性胶泥研究刚刚起步，技术尚不成熟。因此，开发弹性胶泥配方和弹性胶泥缓冲器系列产品具有重要的经济和战略意义。 研究和应用弹性胶泥必须了解其可选用的主体材料、特点和工作原理。 1 弹性胶泥材料 1.1 弹性胶泥的组成 弹性胶泥是一种由有机硅高分子化合物、填充剂、抗压剂、增塑剂、着色剂等化学成分组成的材料 [3] 。其主体材料“有机硅高分子化合物”是未经交联的，它决定了弹性胶泥的基本性能；调节弹性胶泥的粘度、压缩比和阻尼性能，一方面可使用有机硅高分子化合物，另一方面也可使用低分子增塑剂和填充剂，同时还可降低配方成本；由于弹性胶泥是在密闭的耐高压金属缓冲器中通过压缩、摩擦和流动而工作的，抗压剂可在金属缓冲器表面形成牢固的保护膜，当金属因为摩擦结点受压而温度升高时，加入抗压剂可减少金属表面的磨损。 1.2 弹性胶泥用有机硅高分子化合物的选择
1．阻尼器应用的设计目标和理念 传统建筑，无论木结构，钢筋混凝土，钢结构已经有上百年的抗风，抗震历史，为什么提出在这些建筑中添加阻尼器？精简总结，有以下几点原因： ●对于一些使用要求较高的建筑结构（超高层，大跨结构等），地震，抗风形成动力难题，需 要更合理的解决办法； ●对比其他传统方案，减少结构受力体系的造价； ●科学不断发展，开辟了解决结构工程问题的新思路；可以使结构最大限度的保持在弹性范围 内工作，为结构提升安全保障。 以某抗震加固工程为例，我们对剪力墙（传统方案）和液体粘滞阻尼器两个方案从理念和计算结果作了如下对比如下表： 我国现行抗震设计规范中已经开始有了关于消能减震的有关规定。结合国内外有关阻尼器应用发展情况和我们的应用体会，我们再谈一下在建筑上使用阻尼器的目标和理念。简单的说，我们安置阻尼器可以有以下几个目的。 A 增加抗震、抗风能力 原设计可能已经可以满足所有规范规定的抗震抗风要求，加上液体粘滞阻阻尼器，在振动过程中起到耗能和增加结构阻尼的作用，从而降低结构反应的基底剪力，减少整个结构的受力，也就可以大大提高结构的抗地震能力。同时，只要阻尼器安装的合适，设置到不同的需要方向，还可以预防和减少原设计没有考虑，或考虑不足的振动受力。 对特别重要的结构，高发地震区，花钱不多，设置这一第二防线是很值得的。对于非严重地震区，也可以用阻尼器达到抗风和增加抗震能力的目的。 B．用阻尼器去防范罕遇大地震或大风 按小震不坏大振不倒的原则，我们可以用常规的设计办法使设计满足多遇地震的抗震要求。对于罕遇的大地震可能显得不足、不理想或不经济。用结构的被动保护系统－特别是阻尼器来等待和解决这罕遇大地震的问题，不仅新建结构建议采用这一设计理念，原设计未设防抗震或设防不足的结构加固工程也很适于。 这一理念会带来经济实用和可靠的结果，设计的好，可以为工程节省费用。国外抗震先进国家大都采用这一理念。在所有可能发生地震的地区，我们主要想提出推广的这一设计理念。 国外有的工程，在结构的小振设计中也充分利用施加了阻尼器的优越。他们大胆的用加阻尼器后的修正反应谱作结构的设计。
基于应变能的各振型阻尼比的计算方法 当结构中使用不同的材料或者设置了阻尼器时，各单元的阻尼特性可能会不一样，并且阻尼矩阵为非古典阻尼矩阵，不能按常规方法分离各模态。而这时在时程分析中要使用振型叠加法，需要使用基于应变能的阻尼比计算方法。 具有粘性阻尼特性的单自由度振动体系的阻尼比，可以定义为谐振动(harmonic motion)中的消散能(dissipated energy)和结构中储藏的应变能(strain energy)的比值。 4D S E E ξπ= 在此 E D : 消散能 E S : 应变能 在多自由度体系中，计算某单元的消散能和应变能时使用两个假定。 首先假定结构的变形与振型形状成比例。第i 个振型的单元节点的位移和速度向量如下。 () (),,,,sin cos i n i n i i i n i i n i i t t ωθωωθ=+=+u φu φ 在此， ,i n u : 第i 振型中第n 个单元的位移 ,i n u : 第i 振型中第n 个单元的速度 ?i ,n : 第n 个单元的相应自由度的第i 振型形状 ωi : 第i 振型的固有圆频率 θi : 第i 振型的位相角(phase angle) 其次，假定单元的阻尼与单元的刚度成比例。 2n n n i h ω= C K 在此， C n : 第n 个单元的阻尼矩阵 K n : 第n 个单元的刚度矩阵 h n : 第n 个单元的阻尼比 基于上述假定，单元的消散能和应变能的计算如下： ()(),,,,,,,,,211,22T T D i n n i n n i n n i n T T S i n n i n i n n i n E i n h E i n ππ====u C u φK φu K u φK φ 在此， E D (i , n ) : 第i 振型的第n 个单元的消散能 E S (i , n ) : 第i 振型的第n 个单元的应变能 全体结构的第i 振型的阻尼比可以使用所有单元的第i 振型的能量的和来计算。
宽温域、粘弹性、高阻尼防护材料 为了满足飞机、舰船等装备减振降噪、密封防腐蚀的实际需求，我们研制了一种新颖的宽温域、高阻尼、粘弹性防护材料。其特征是：宽温域、多功能、系列化。因而具有非常广泛的应用前景。 一. 震动、噪音的危害 在恶劣的工作环境中，震动、噪声、腐蚀介质等环境因素对装备造成损伤现象不仅非常普遍，而且有的还相当严重。 振动和噪声的危害：①振动和噪声不仅干扰武器装备导航、攻击系统的正常工作，还会极大地降低装备的隐身性能，其危害极其严重。例如，振动和噪声能降低潜艇的隐身性能，容易被敌方的声纳设备监控而遭受攻击。②振动和噪声能加速装备机械构件的疲劳损伤、腐蚀-疲劳损伤，从而缩短使用寿命。③振动和噪声能影响机械加工的精度和产品的质量。④振动和噪声能干扰人们的安宁、舒适的生活环境和工作环境。 腐蚀介质的危害表现在二个方面：一是引起装备的金属物件发生腐蚀损伤，二是引起非金属物件发生老化损伤。它严重地影响装备使用的可靠性、安全性及使用寿命。 因此，开展阻尼-防护新产品、新技术研究，不仅是具有重大的军事意义，而且还具有重要的社会意义。 二、减振降噪技木的分类 目前实用的减振降噪技术，主要有三种阻尼结构涂层形式：自由阻尼结构涂层、约束阻尼结构涂层、复合阻尼-隔声结构涂层。 ⑴自由阻尼结构涂层 自由阻尼结构涂层，就是在基材上涂敷一层粘弹性阻尼材料形成外部呈自由状态的阻尼层。当基材弯曲振动时，通过阻尼层材料的拉压变形将振动能量变成热能而消耗掉，达到减振降噪的目的。自由阻尼结构理论是由德国的Oberst于1956年提出的。实施方法简便，经济。 ⑵约束阻尼结构涂层 约束阻尼结构涂层，就是除了在基材板上涂敷一层粘弹性材料形成阻尼层之外，还要在其上再涂敷一层高模量的材料形成约束层。当基材弯曲振动时，通过阻尼材料的剪切变形将振动能量变成热能而消耗掉，达到减振降噪的目的。在约束阻尼结构中，约束层不得与基板相联接。 约束阻尼结构理论是由kerwin于1959年提出来的。约束阻尼结构涂层的阻尼效果比自由阻尼结构涂层好。 其缺点是：与自由阻尼结构涂层相比较，由于增加了一层约束层，因此，实施工艺复杂，用料多，重量重，成本高，施工周期长。 ⑶复合阻尼-隔声结构涂层
建筑结构阻尼比 一、阻尼比用于表达结构阻尼的大小，是结构的动力特性之一，是描述结构在振动过程中某种能量耗散的术语，引起结构能量耗散的因素（或称之为影响结构阻尼比的因素）很多，主要有：（1）材料阻尼、这是能量耗散的主要原因。 （2）周围介质对振动的阻尼。 （3）节点、支座联接处的阻尼 （4）通过支座基础散失一部分能量。 结构类型和材料分类给出了共一般分析采用的所谓典型阻尼比的值。综合各国情况，钢结构的阻尼比一般在0.01－0.02之间（单层钢结构厂房可取0.05），钢筋混凝土结构的阻尼比一般在0.03－0.08之间。以上的典型阻尼比的值即为结构动力学在等效秥滞模态阻尼中，采用的阻尼比的值。在等效秥滞模态阻尼中，混凝土结构刚性较大，而且破坏过程（钢筋屈服和混凝土破碎）中也能够吸收大量能量；钢结构较为柔软主要通过弹塑性变形吸收能量，较混凝土而言脆断的可能性低得多，变形量也较大，一般认为10层以下的钢结构建筑物基本不会发生倒塌事故。综上可以看出，钢结构体系变形大，破环程度小是其优势，钢结构抗震方面的优势更多是从材料较轻，承载力高，地震过程中弹塑性变形较大，基本不会发生断裂，构造措施（如柱间支撑）等方面表现出来的。 二、现行设计规范关于结构阻尼比的取值内容： GB50011-2010建筑抗震设计规范规定： 第5．1．5条：建筑结构地震影响系数曲线(图5．1．5)的阻尼调整和形状参数应符合下列要求： 1 除有专门规定外，建筑结构的阻尼比应取0.05,……。 其中专门规定有： 8 多层和高层钢结构房屋中8．2 计算要点中第8．2．2条钢结构抗震计算的阻尼比宜符合下列规定： 1 多遇地震下的计算，高度不大于50m时可取0.04；高度大于50m且小于200m时，可取0.03；高度不小于200m时，宜取0.02。 2 当偏心支撑框架部分承担的地震倾覆力矩大于结构总地震倾覆力矩的50％时，其阻尼比可比本条1款相应增加0.005。 3 在罕遇地震下的弹塑性分析，阻尼比可取0.05。 9 单层工业厂房中9．2 单层钢结构厂房中第9.2.5条····单层厂房的阻尼比，可依据屋盖和围护墙的类型，取0.045～0.05。 其中条文说明：9．2．5 通常设计时，单层钢结构厂房的阻尼比与混凝土柱厂房相同。本次修订，考虑到轻型围护的单层钢结构厂房，在弹性状态工作的阻尼比较小，根据单层、多层到高层钢结构房屋的阻尼比由大到小变化的规律，建议阻尼比按屋盖和围护墙的类型区别对待。 10 空旷房屋和大跨屋盖建筑中第10．2．8 屋盖钢结构和下部支承结构协同分析时，阻尼比应符合下列规定： 1 当下部支承结构为钢结构或屋盖直接支承在地面时，阻尼比可取0.02。 2 当下部支承结构为混凝土结构时，阻尼比可取0.025～0.035。 其中条文说明：本条规定了整体、协同计算时的阻尼比取值。 屋盖钢结构和下部混凝土支承结构的阻尼比不伺，协同分析时阻尼比取值方面的研究较少。
第七章 粘弹塑性模型的基本概念 7 . 1 引言 为了描述土体应力一应变关系受时间的影响，需要采用与时间有关的类模型（如粘弹胜模酬、粘塑性模型，粘弹塑隆模型）来描述土的性状。 弹性、塑性和粘性是连续介质的三种基本性质，各在定条件F 独自反映材料本构关系的一个方面的特性。理想弹性模型、理想塑胜模型（或称刚塑性模型）和理想粘性模型是反映这三种性质的理想模型，通常称为简单模型。实际工程材料的本构关系可以用这些简单模型的各种组合来构成。 理想弹性模型又称虎克弹性模型，通常用理想弹簧表示（图7-1( a )）。其本构方程为虎克定律。一维条件下，如单轴压缩和纯剪清况下，表达式分别为： （7.1.1） （7.1.2） 式中E —— 弹性模量、 G——剪切模量。 剪切模量与弹性模量和泊松比的关系如下式所示： （7.1.3） 式中 ——泊松比。 三维条件下本构方程可表示为下述形式： （7.1.4） 式中 K——体积弹性模量。
（a） （b） 图7-1 理想弹性模型 体积弹性模量与弹性模量和泊松比的关系如下式所示： （7.1.6） 理想粘性模型又称牛顿粘滞体模型。通常用一粘壶（或称阻尼器）表示（图7-2 ( a ) ）。粘壶内充满粘滞液体和一个可移动的活
塞。活塞在粘滞液体中的移动速度与所受阻力成正比关系，反映了粘性介质内一点的应力与该点处应变速率成正比例关系的性质。一维条件如单轴压缩或纯剪情况下，表达式分别为： （7.1.7） （7.1.8） 式中 、 ——粘滞系数。 由上两式可以看出，从数学表达的形式上与理想弹性体单轴压缩和纯剪时的本构方程相类似。 与理想弹性体的方程相对应，类似式7.1.3，存在下述关系： （7.1.9） 式中 ——粘性应变速率的横向比值。
阻尼就是使自由振动衰减的各种摩擦和其他阻碍作用。 阻尼比在土木、机械、航天等领域是结构动力学的一个重要概念，指阻尼系数与临界阻尼系数之比，表达结构体标准化的阻尼大小。 阻尼比是无单位量纲，表示了结构在受激振后振动的衰减形式。可分为等于1，等于0, 大于1，0~1之间4种，阻尼比=0即不考虑阻尼系统，结构常见的阻尼比都在0~1之间. ζ <1的单自由度系统自由振动下的位移 u(t) = exp(-ζwn t)*A cos (wd t - Φ ), 其中wn 是结构的固有频率，wd = sqrt(1-ζ^2) ,Φ为相位移.Φ和常数A由初始条件决定. 阻尼比的来源及阻尼比影响因素 主要针对土木、机械、航天等领域的阻尼比定义来讲解。阻尼比用于表达结构阻尼的大小，是结构的动力特性之一，是描述结构在振动过程中某种能量耗散的术语，引起结构能量耗散的因素（或称之为影响结构阻尼比的因素）很多，主要有[1]（1）材料阻尼、这是能量耗散的主要原因。（2）周围介质对振动的阻尼。（3）节点、支座联接处的阻尼（4）通过支座基础散失一部分能量。 阻尼比的计算 对于小阻尼情况[2]： 1) 阻尼比可以用定义来计算，及ksai=C/C0； 2) ksai=C/(2*m*w) % w为结构圆频率 3) ksai=ita/2 % ita 为材料损耗系数 4) ksai=1/2/Qmax % Qmax 为共振点放大比，无量纲 5) ksai=delta/2/pi % delta是对数衰减率，无量纲 6) ksai=Ed/W/2/pi % 损耗能与机械能之比再除以2pi 阻尼比的取值 对结构基本处于弹性状态的的情况，各国都根据本国的实测数据并参考别国的资料，按结构类型和材料分类给出了共一般分析采用的所谓典型阻尼比的值。综合各国情况，钢结构的阻尼比一般在0.01－0.02之间（虾肝蚁胆：单层钢结构厂房可取0.05），钢筋混凝土结构的阻尼比一般在0.03－0.08之间。以上的典型阻尼比的值即为结构动力学在等效秥滞模态阻尼中，采用的阻尼比的值。该阻尼比即为各阶振型的阻尼比的值。
广州大学 研究生文献综述论文题目浅谈阻尼器的类型 学院土木工程学院 班级名称2016级专硕一班 学号2111616149 学生姓名陆富龙 2016 年12 月18 日
关于阻尼器的类型总结 摘要：随着抗震在结构中的重要性越来越重要，高强轻质材料的采用，高层、超高层等高柔结构及特大跨度桥梁不断涌现，相关的研究也越来越多，从结构抗震到结构的减震再到结构的隔振，各种的理念层出不穷，然在抗震中，现在比较方便和比较常用的就是在建筑结构上加入阻尼器，用以吸收地震或风震产生的能量，以提高结构的抗震性能，随着科技的发展，各种阻尼器不断的更新创新，运用各种的原理来优化阻尼器，对于形式多样、要求各异的工程结构,如何在推广应用消能技术时,选择适合的阻尼器类型并进行阻尼器的合理优化设计将关系到这一技术的发展前景,具有重要的现实意义,值得进一步探讨研究。 关键词：阻尼器，类型，适用 Abstract:with the earthquake is becoming more and more important in the importance of the structure, high-strength lightweight material used, high-rise structure and extra long-span Bridges and super-tall soft, related research also more and more, from the structure seismic to structure of shock absorption and vibration isolation of the structure, various LiNianCeng out one after another, but in the earthquake, is now more convenient and more commonly used in building structures with dampers, earthquake or wind to absorb energy, to improve the seismic performance of structure, with the development of science and technology, the updating and innovation of various dampers, use all kinds of the principle to optimize damper, for a variety of forms and requirements of different engineering structure, how to promote application of energy dissipation technology, select the appropriate type of damper and the optimization of damper design will be related to the development prospects of this technology, has important practical significance and worthy of further research are discussed. Keywords:damper，type，apply
题目3：阻尼比确定 1. 阻尼 阻尼是指任何振动系统在振动中，由于外界作用和系统本身固有的原因引起的振动幅度逐渐下降的特性，以及此一特性的量化表征。在物理学和工程学上，阻尼的力学模型一般是一个与振动速度大小成正比，与振动速度方向相反的力，该模型称为粘性阻尼模型，是工程中应用最广泛的阻尼模型。粘性阻尼模型能较好地模拟空气、水等流体对振动的阻碍作用。 粘性阻尼可表示为以下式子： 式中 为阻尼力（ ）， 表示振子的运动速度（ ）， 是表征阻尼大小的常数，称为阻尼系数（ ）。 理想的弹簧阻尼器振子系统如下图所示。 分析其受力分别有： 弹性力（k 为弹簧的劲度系数，x 为振子偏离平衡位置的位移）： F s = ? kx 阻尼力（c 为阻尼系数，v 为振子速度）： 2. 阻尼比 假设振子不再受到其他外力的作用，于是可利用牛顿第二定律写出系统的振动方程： 其中a 为加速度。 上面得到的系统振动方程可写成如下形式，问题归结为求解位移x 关于时间t 函数的二阶常微分方程： 将方程改写成下面的形式： 然后为求解以上的方程，定义两个新参量： 上面定义的第一个参量n ω，称为系统的（无阻尼状态下的）固有频率。第二个参量ζ，称 cv F -=m N ?m/s s/m N ?F v c
为阻尼比。根据定义，固有频率具有角速度的量纲，而阻尼比为无量纲参量。阻尼比也定义为实际的粘性阻尼系数c 与临界阻尼系数r c 之比。ζ= 1时，此时的阻尼系数称为临界阻尼系数r c 。 3. 阻尼比计算公式 由上述分析可知，微分方程化为： 根据经验，假设方程解的形式为 其中参数γ一般为复数。 将假设解的形式代入振动微分方程，得到关于γ的特征方程： 解得γ为： 当0 <ζ< 1时，运动方程的解可写成： 其中 D D D T ωπ ξωω212 = -=， 经过一个周期D T 后，相邻两个振幅1+i i A A 和的比值为 D D i i T T t t i i e Ae Ae A A ξωξωξω==+--+) (1 由此可得 D i i T A A ωπ ξωξω2ln 1==+ 如果2.0<ξ，则 1≈ω ωD ，而 1 ln 21 +≈ i i A A πξ 同样，用n i i A A +和表是两个相隔n 个周期的振幅，可得
第一章粘弹性阻尼减振的基本概念 1.1振动控制和阻尼的概念 1.1.1振动与噪声的危害 振动是一种普遍的物理现象，我们这里讨论涉及到的震动问题主要是机械结构的振动及由此产生的物理现象。 大多数情况下，机械振动会造成严重危害，必须采用各种有效的方法加以控制，振动与噪声的危害主要包括： 1)振动造成机械结构的损坏，破坏工作条件。如建筑物在地震中受到随机 激励后，其强度承受不了共振响应造成损坏。 2)振动降低机器、仪器或工具的精度。如运载工具（火箭等）的命中精度 和控制装置如仪器、计算的抗振能力直接有关。 3)振动引起噪声，严重污染环境。如一些大型的振动设备工作过程中会产 生严重的噪声污染。 4)振动增加机械磨损，降低及其寿命。如在常高在低不平的路面上行驶， 汽车的寿命会严重减少。 1.1.2振动与噪声控制的主要方法 振动控制的工程含义有两层：振动利用和振动抑制。前者指利用系统的振动以实现某种工程目的；后者则指抑制系统的振动以保证系统正常工作，延长其使用寿命，本文主要讨论的是后面一个问题。 振动控制的方法很多，就机械产品设计和结构改进的角度上作分析和研究，振动和噪声控制主要是从消除振源或噪声源；隔离振源（及声源）与受影响机构间的传递和联系；以及减少结构本身响应这三个方面采取措施。 1)消除振动源或噪声源。 2)隔离振源（或声源）与受影响机构（或环境）之间的联系及能量传输。 3)结构的抗振及抗噪设计。 1.2阻尼减振降噪技术的定义以及工程应用实例 1.2.1阻尼技术的定义 从减振降噪的角度上来看，阻尼是指损耗振动能量的能力、也就是将机械振动及声振的能量，转变成热能或其它可以损耗的能量，从而达到减振及降噪的目的。 阻尼减振、降噪技术就是充分运用阻尼耗能的一般规律，从材料、测量、
粘滞阻尼器的机制机理、应用实例及评价 1 粘滞阻尼器的抗震机制机理 传统抗震方法是依靠构件的弹塑性变形并吸收地震能量来实现的。这种传统设计方法在很多时候是有效的,但也存在着一些问题。随着建筑技术的发展，房屋高度越来越高，结构跨度越来越大，而构件端面却越来越小，己经无法按照传统的加大构件截面或加强结构刚度的抗震方法来满足结构抗震和抗风的要求。 1972年美籍华裔学者J.P.T.Yao（姚治平）第一次明确提出结构控制这一概念。所谓结构振动控制指采用某种措施控制结构反应（位移、速度或加速度）使其在动力荷载作用下不超过某一限量，以满足工程要求。振动控制按照控制措施是否需要外部能源，可以分为主动控制、半主动控制、被动控制及混合控制。 结构耗能减震体系是将结构的某些非承重构件(如支撑、剪力墙等)设计成耗能杆件,或在结构物的某些部位(节点或联结处)装设阻尼器，在风荷载轻微地震时,这些杆件或阻尼器处于刚弹性状态，结构物具有足够的侧向刚度以满足正常使用的要求；强地震发生时，随着结构受力和变形的增大，这些杆件和阻尼器，率先进入非弹性变形状态，产生较大阻尼，大量消耗输入结构的地震能量，从而使主体结构避免进入明显的非弹性状态并迅速衰减结构的地震反应，保护主体结构。 从动力学观点看，耗能装置的作用相当于增大结构的阻尼，从而减小结构的反应。由于其装置简单、材料经济、减震效果好、使用范围广等特点，在实际结构控制中的应用前景广泛。耗能减震器依据不
同的材料、不同的耗能机理和不同的构造来制造，有很多品种。近三十年来，我国科研人员主要研究的阻尼器有摩擦阻尼器、金属阻尼器、粘弹性阻尼器和粘滞性阻尼器。摩擦阻尼器和金属阻尼器的耗能特征与耗能器两端的位移相关，称为位移相关型耗能减震器。粘弹性阻尼器和粘滞性阻尼器的耗能特征与耗能器两端的速度相关，称为速度相关型耗能减震器。 粘滞液体阻尼器（VFD，Viscous Fluid Damper）是一种速度相关型的耗能装置，它是利用液体的粘性提供阻尼来耗散振动能量。粘滞液体阻尼器早先就在航天、机械、军事等领域得到应用,最早应用于土木工程是在1974年所建的一座桥梁上，此后，在房屋的基础隔震、管网、地震加固、房屋抗风和抗震的设计中得到应用。粘滞液体阻尼器的种类很多，归纳起来可分为两类，第一类是粘滞液体在封闭的容器中产生一定的流速来进行耗能的阻尼器。在这类阻尼器中，活塞要迫使粘滞液体在很短的时间内通过小孔，这将产生很大的压力。此类阻尼器的内部工艺设计要求较高。第二类粘滞液体在敞开的容器中产生一定的位移来进行耗能的阻尼器。此类阻尼器要求粘滞液体尽量粘稠以获得最大限度的阻尼。因此，设计中粘滞液体材料的选择是关键问题。这类粘滞阻尼器常用的形式是粘滞阻尼墙。建筑中常用的粘滞液体阻尼器多是第一类阻尼器。 2.粘滞性阻尼器在实际工程中的应用 南京奥体中心观光塔，塔身顶点标高110.2 m。由于风振和地震影响较大，在88.1～105.7 m之间设置了30个粘滞阻尼器。设置阻
2011年4月材 料 开 发 与 应 用 文章编号:1003 1545(2011)02 0075 04 阻尼材料发展现状与应用进展 张文毓 (中国船舶重工集团公司第七二五研究所,河南洛阳 471039) 摘 要:综述了国外阻尼材料发展现状,对阻尼材料的发展趋势进行了展望。关键词:阻尼材料;发展;应用中图分类号:TB34 文献标识码:A 收稿日期:2010-06-22 作者简介:张文毓,女,1968年生,高级工程师,现主要从事情报研究工作。E -m a i:l Z W Y68218@163 com 。 阻尼材料是将固体机械振动能转变为热能而耗散的材料,主要用于振动和噪声控制。阻尼材料按特性分为4类[1] : 橡胶和塑料阻尼板:用作夹芯层材料。应用较多的有丁基、丙烯酸酯、聚硫、丁腈和硅橡胶、聚氨酯、聚氯乙烯和环氧树脂等。这类材料可以满足-50-200 C 范围内的使用要求。 橡胶和泡沫塑料:用作阻尼吸声材料。应用较多的有丁基橡胶和聚氨酯泡沫,以控制泡孔大小、通孔或闭孔等方式达到吸声的目的。 阻尼复合材料:用于振动和噪声控制。它是将前两类材料作为阻尼夹芯层,再同金属或非金属结构材料组合成各种夹层结构板和梁等型材,经机械加工制成各种结构件。 高阻尼合金:阻尼性能在很宽的温度和频率范围内基本稳定。应用较多的是铜 锌 铝系、铁 铬 钼系和锰 铜系合金。下面对阻尼材料的发展、应用等进行分析、综述,以期对阻尼材料有一个全面的了解。 1 国外阻尼材料发展现状 1.1 主要研究计划 (1)美国先进研究项目局正在筹划复合材料壳体潜艇的研究工作。复合材料壳体潜艇既吸收一部分艇的自噪声,又可吸收一部分敌方主动式声呐发出的声波,从而提高艇的隐蔽性。 (2)美国海军金属加工中心开展研究计划项目之一,旨在对一种备选的阻尼材料进行鉴定和验证,拟用于弗吉尼亚核潜艇(SSN 774),使海 军能够更加有效使用阻尼材料,降低总成本。 (3)美国国家涡轮机高周疲劳计划,由美国空军、海军及国家宇航局合作,分7个专题,其中之一为被动阻尼技术。 (4)美国海军结构基础减震计划,采用层压复合材料用于减震。 (5)日本理工大学2002研究计划中有基于分子设计开发新型高阻尼材料的项目。 (6)英国剑桥大学CAVEND I S H 实验室承担的一项合同项目,利用液晶弹性体制作阻尼材料[2] 。 (7)在美国TDSI (T e m asek Defence Syste m Institute)支持下[3] ,新加坡计划研究一种具有高阻尼和高刚性的潜艇螺旋桨材料,其目标是开发一种粘弹性复合材料,以减少水下武器和随艇设备的辐射噪声,实现隐身潜艇。其内容是:开发各种超低噪声粘弹性复合材料以制备具有高阻尼和高刚性的潜艇螺旋桨;通过涂覆一种高阻尼、高刚性的颗粒增强复合材料,开发一种机械装置的被动减噪方法。1.2 主要研究内容1.2.1 粘弹性阻尼材料 (1)粘弹性材料应力 应变本构关系模型及性能预测研究; (2)粘弹性阻尼材料高频动态力学性能测试技术研究; (3)静压力条件下动态力学性能测试表征技术研究; (4)粘弹性材料阻尼微观设计技术研究; 75
二阶系统: 凡用二阶微分方程描述的系统称为二阶系统。许多高阶系统在一定的条件下，常常近似地作为二阶系统来研究。 二阶系统控制系统按数学模型分类时的一种形式.是用数学模型可表示为二阶线性常微分方程的系统.二阶系统的解的形式,可由对应传递函数W(s)的分母多项式P(s)来判别和划分.P(s)的一般形式为变换算子s的二次三项代数式,经标准化后可记为 代数方程P(s)=0的根,可能出现四种情况: 1.两个实根的情况,对应于两个串联的一阶系统.如果两个根都是负值,就为非周期性收敛的稳定情况. 2.当a1=0,a2>0,即一对共轭虚根的情况,将引起频率固定的等幅振荡,是系统不稳定的一种表现. 3.当a1<0,a1-4a2<0,即共轭复根有正实部的情况,对应于系统中发生发散型的振荡,也是不稳定的一种表现. 4.当a1>0,a1-4a2<0,即共轭复根有负实部的情况,对应于收敛型振荡,且实部和虚部的数值比例对输出过程有很大的影响.一般以阻尼系数ζ来表征,常取 在0.4~0.8之间为宜.当ζ>0.8后,振荡的作用就不显著,输出的速度也比较慢.而ζ<0.4时,输出量就带有明显的振荡和较大的超调量,衰减也较慢,这也是控制系统中所不希望的. 阻尼比:
阻尼就是使自由振动衰减的各种摩擦和其他阻碍作用。在土木、机械、航天等领域是结构动力学的一个重要概念，指阻尼系数与临界阻尼系数之比，表达结构体标准化的阻尼大小。 阻尼比是无单位量纲，表示了结构在受激振后振动的衰减形式。可分为等于1，等于0, 大于1，0~1之间4种，阻尼比=0即不考虑阻尼系统，结构常见的阻尼比都在0~1之间。 ζ<1的单自由度系统自由振动下的位移u(t) = exp(-ζ wn t)*A cos (wd t - Φ )， 其中wn 是结构的固有频率，wd = wn*sqrt(1-ζ^2) ,Φ为相位移.Φ和常数A由初始条件决定。 影响因素: 主要针对土木、机械、航天等领域的阻尼比定义来讲解。阻尼比用于表达结构阻尼的大小，是结构的动力特性之一，是描述结构在振动过程中某种能量耗散的术语，引起结构能量耗散的因素（或称之为影响结构阻尼比的因素）很多，主要有（1）材料阻尼、这是能量耗散的主要原因。（2）周围介质对振动的阻尼。（3）节点、支座联接处的阻尼（4）通过支座基础散失一部分能量。（5）结构的工艺性对振动的阻尼。
1 建筑结构阻尼比 2 一、阻尼比用于表达结构阻尼的大小，是结构的动力特性之一，是描述结构3 在振动过程中某种能量耗散的术语，引起结构能量耗散的因素（或称之为影响4 结构阻尼比的因素）很多，主要有：（1）材料阻尼、这是能量耗散的主要原因。5 （2）周围介质对振动的阻尼。 6 （3）节点、支座联接处的阻尼 7 （4）通过支座基础散失一部分能量。 8 结构类型和材料分类给出了共一般分析采用的所谓典型阻尼比的值。综合各9 国情况，钢结构的阻尼比一般在0.01－0.02之间（单层钢结构厂房可取0.05），10 钢筋混凝土结构的阻尼比一般在0.03－0.08之间。以上的典型阻尼比的值即11 为结构动力学在等效秥滞模态阻尼中，采用的阻尼比的值。在等效秥滞模态阻12 尼中，混凝土结构刚性较大，而且破坏过程（钢筋屈服和混凝土破碎）中也能13 够吸收大量能量；钢结构较为柔软主要通过弹塑性变形吸收能量，较混凝土而14 言脆断的可能性低得多，变形量也较大，一般认为10层以下的钢结构建筑物基15 本不会发生倒塌事故。综上可以看出，钢结构体系变形大，破环程度小是其优16 势，钢结构抗震方面的优势更多是从材料较轻，承载力高，地震过程中弹塑性17 变形较大，基本不会发生断裂，构造措施（如柱间支撑）等方面表现出来的。 18 19 二、现行设计规范关于结构阻尼比的取值内容： 20 GB50011-2010建筑抗震设计规范规定： 21 第5．1．5条：建筑结构地震影响系数曲线(图5．1．5)的阻尼调整和形状22 参数应符合下列要求：
23 1 除有专门规定外，建筑结构的阻尼比应取0.05,……。 24 25 其中专门规定有： 26 8 多层和高层钢结构房屋中8．2 计算要点中第8．2．2条钢结构抗震计算27 的阻尼比宜符合下列规定： 28 1 多遇地震下的计算，高度不大于50m时可取0.04；高度大于50m且小于200m 29 时，可取0.03；高度不小于200m时，宜取0.02。 30 2 当偏心支撑框架部分承担的地震倾覆力矩大于结构总地震倾覆力矩的50％31 时，其阻尼比可比本条1款相应增加0.005。 32 3 在罕遇地震下的弹塑性分析，阻尼比可取0.05。 33 9 单层工业厂房中9．2 单层钢结构厂房中第9.2.5条····单层厂房的阻34 尼比，可依据屋盖和围护墙的类型，取0.045～0.05。 35 其中条文说明：9．2．5 通常设计时，单层钢结构厂房的阻尼比与混凝土柱36 厂房相同。本次修订，考虑到轻型围护的单层钢结构厂房，在弹性状态工作的37 阻尼比较小，根据单层、多层到高层钢结构房屋的阻尼比由大到小变化的规律，38 建议阻尼比按屋盖和围护墙的类型区别对待。 39 10 空旷房屋和大跨屋盖建筑中第10．2．8 屋盖钢结构和下部支承结构协同40 分析时，阻尼比应符合下列规定： 41 1 当下部支承结构为钢结构或屋盖直接支承在地面时，阻尼比可取0.02。 42 2 当下部支承结构为混凝土结构时，阻尼比可取0.025～0.035。 43 其中条文说明：本条规定了整体、协同计算时的阻尼比取值。

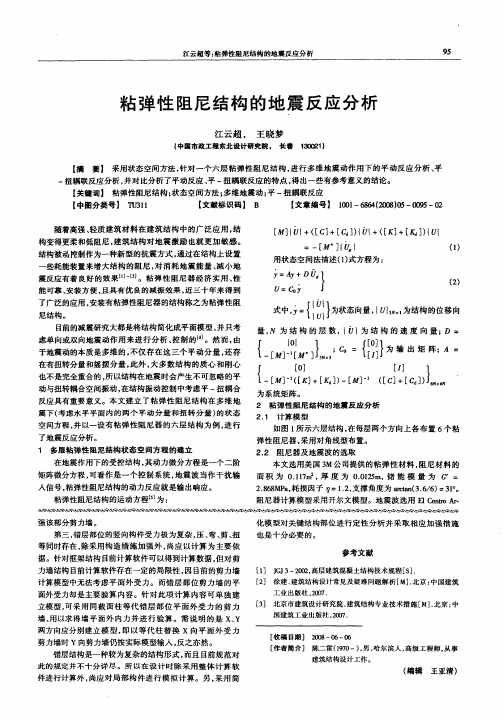

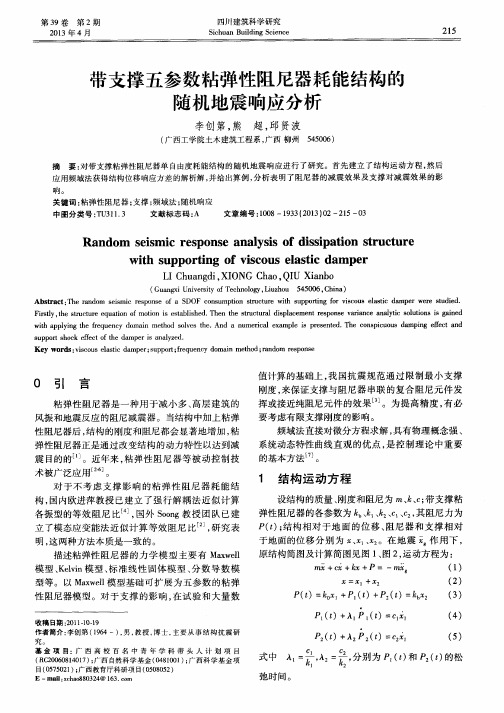

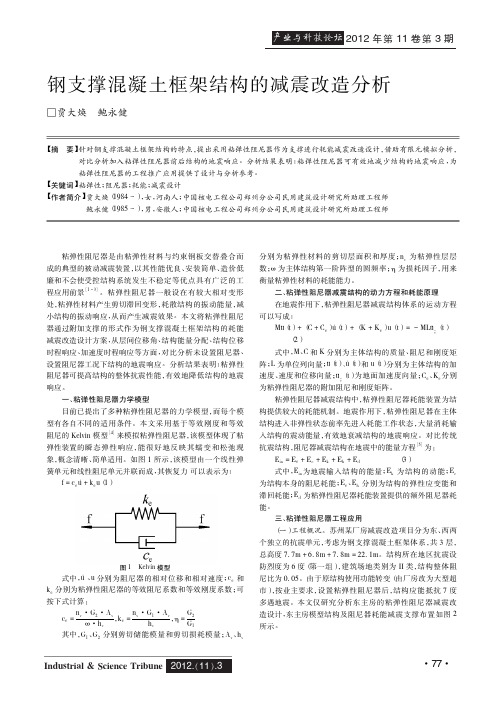

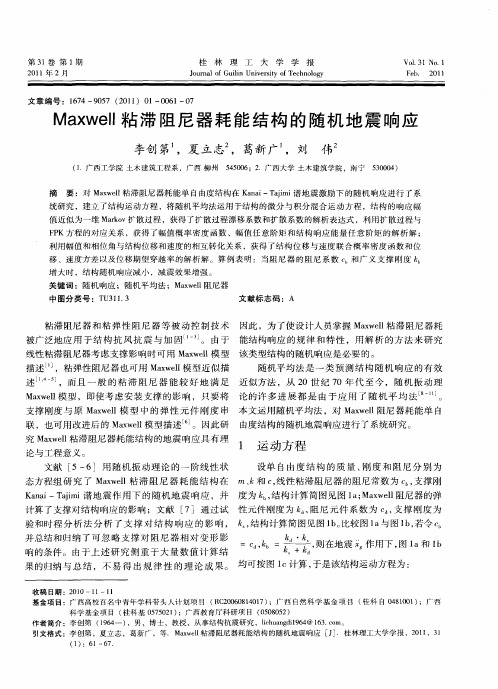

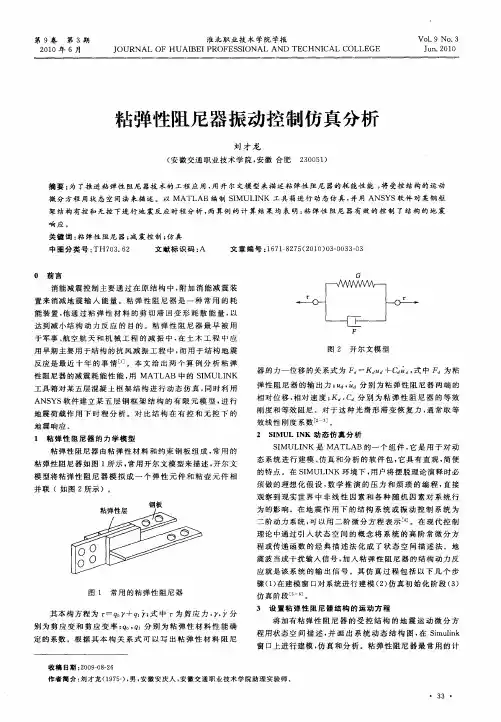

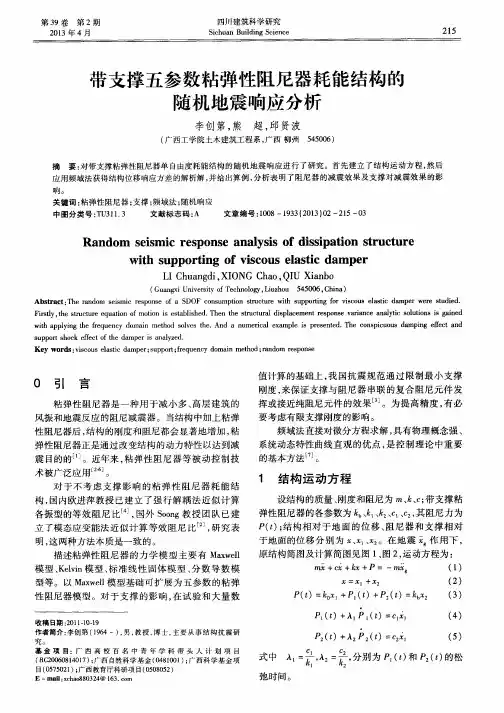

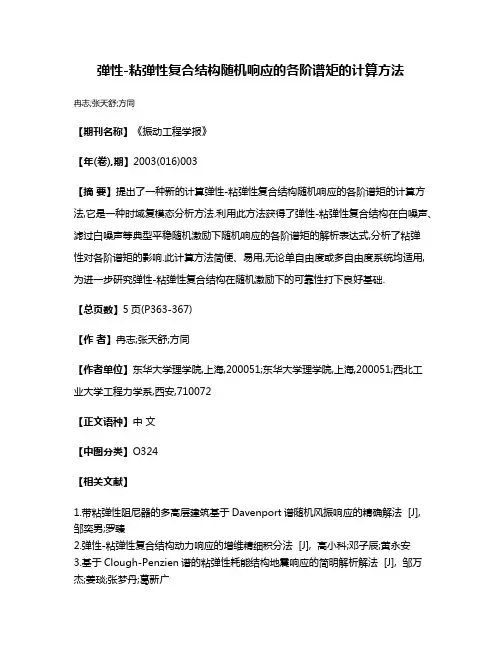

第32卷 第4期 2000年12月西安建筑科技大学学报J 1X i ’an U n iv .of A rch.&T ech.V o l .32 N o.4D ec .2000 粘弹性阻尼结构的优化设计 徐赵东1,刘军生2,赵鸿铁1,庄国华3 (1.西安建筑科技大学,陕西西安710055;2.陕西建筑科学研究院,陕西西安710082; 3.无锡中策减震科技公司,江苏无锡214026) 摘 要:根据粘弹性阻尼结构的性能及减震原理,分别利用时程分析法、随机振动理论和现代控制理论对粘弹性阻尼结构进行优化设计,并给出一实例分析,得出有关结论. 关键词:粘弹性阻尼结构;优化设计;减震 中图分类号:P 3151966 文献标识码:A 文章编号:100627930(2000)0420321204The opti m u m design of the v iscoelastic structure X U Z hao 2d ong 1,L IU J un 2sheng 2,ZH A O H ong 2tie 1,ZH UA N G Guo 2hua 3(1.X i’an U n iv .of A rch .&T ech .X i’an 710055,Ch ina ;2.Shanx i A rch .Science R esearch In st . X i’an 710082,Ch ina ;3.W ux i Buffer T ech .Comp .W ux i 214026,Ch ina ) Abstract :In the ligh t of the p roperty and the damp ing ab so rp ti on p rinci p le of the viscoelastic structu re ,the op ti m um design of the viscoelastic structu re respon se is perfo rm ed by the ti m e h isto ry analysis m ethod ,the random vib rati on theo ry and the modern con tro l theo ry .T hen an examp le is given and som e conclu si on s are derived . Key words :the v iscoelastic structu re ;the op ti m um d esig n ;d am p ing absorp tion 收稿日期:1999210228 基金项目:陕西省自然科学基金项目(99C 02) 作者简介:徐赵东(19752),男,安徽潜山人,西安建筑科技大学博士生,从事建筑结构的抗震研究. 粘弹性阻尼器是一种被动减震控制装置,它具有经济实用、性能可靠、安装方便等特点,具有广阔的应用前景,目前关于粘弹性阻尼结构的分析研究已有不少,但关于粘弹性阻尼结构优化设计的研究却很少,因此有必要对粘弹性阻尼结构的优化设计进行系统研究. 本文基于粘弹性阻尼结构的性能及其减震原理,分别利用时程分析法、随机振动理论和现代控制理论对粘弹性阻尼结构进行优化设计,作者用M A TLAB 编制了相关程序,并通过一实例分析证实了这三种理论能很好地进行粘弹性阻尼结构的优化设计. 图1 常用的粘弹性阻尼器1 粘弹性阻尼结构的性能 粘弹性阻尼器由粘弹性材料和约束钢板组成.常用的粘弹性阻尼器 如图1所示,中间的粘弹性材料是一种高分子聚合物,既具有弹性又具 有粘性,同时具备弹簧和流体的性质.其性能常用储存刚度、损耗因子和 每圈耗能来表征.粘弹性阻尼器具有很强的耗能能力,且受到温度、频率 和应变幅值的影响,其耗能能力据所选择的粘弹性材料有一最佳使用温度;频率越高,耗能性能越好;应变幅值越大,耗能性能越不稳定[1].
浅谈建筑结构的阻尼与阻尼比 浅谈建筑结构的阻尼与阻尼比 摘要：阻尼是建筑结构进行动力分析一个重要的参数。文章首先简要介绍阻尼的实质、表达方法及其对反应谱的影响，重点对空间结构弹性分析时的阻尼比取值进行讨论，并给出了阻尼比的建议值，可供设计分析参考。 关键词：阻尼；阻尼比；空间结构；反应谱 1 阻尼 1.1 阻尼的实质 阻尼是反映结构体系振动过程中能量耗散的特征参数。实际结构的振动耗能是多方面的，具体形式相当复杂，且耗能不具有构件尺寸、结构质量、刚度等有明确的、直接的测量手段和相应的分析方法，使得阻尼问题难以采用精细的理论分析方法。 阻尼的表达方法主要分为两大类： （1）粘滞阻尼，即假定阻尼力与速度成正比，无论对简谐振动还是非简谐振动得到的振动方程均是线性方程。 （2）滞回阻尼，即假定应力应变间存在一相位差，从而振动一周有耗能发生，其特点是可以得到不随频率而改变的振型阻尼比。 1.2 阻尼的表达方法 传统上，总是将系统假定为比例阻尼来处理，应用最为广泛有：（1）Rayleigh 阻尼C = αM + βK；（2）Clough 广义阻尼C =ΣCb = MΣab （ M-1 K）b，（-∞ 阻尼比 阻尼就是使自由振动衰减的各种摩擦和其他阻碍作用。在土木、机械、航天等领域是结构动力学的一个重要概念，指阻尼系数与临界阻尼系数之比，表达结构体标准化的阻尼大小。 主要概念 阻尼比是无单位量纲，表示了结构在受激振后振动的衰减形式。可分为等于1，等于0, 大于1，0~1之间4种，阻尼比=0即不考虑阻尼系统，结构常见的阻尼比都在0~1之间。 ζ<1的单自由度系统自由振动下的位移u(t) = exp(-ζ wn t)*A cos (wd t - Φ )， 其中wn 是结构的固有频率，wd = wn*sqrt(1-ζ^2) ,Φ为相位移.Φ和常数A 由初始条件决定。 影响因素 主要针对土木、机械、航天等领域的阻尼比定义来讲解。阻尼比用于表达结构阻尼的大小，是结构的动力特性之一，是描述结构在振动过程中某种能量耗散的术语，引起结构能量耗散的因素（或称之为影响结构阻尼比的因素）很多，主要有（1）材料阻尼、这是能量耗散的主要原因。（2）周围介质对振动的阻尼。（3）节点、支座联接处的阻尼（4）通过支座基础散失一部分能量。（5）结构的工艺性对振动的阻尼。 计算方法 对于小阻尼情况[1]： 1) 阻尼比可以用定义来计算，及ζ=C/C0； 2) ζ=C/(2*m*w) % w为结构圆频率 3) ζ=ita/2 % ita 为材料损耗系数 4) ζ=1/2/Qmax % Qmax 为共振点放大比，无量纲 5) ζ=delta/2/pi % delta是对数衰减率，无量纲 6) ζ=Ed/W/2/pi % 损耗能与机械能之比再除以4pi 取值方式 对结构基本处于弹性状态的的情况，各国都根据本国的实测数据并参考别国的资料，按结构类型和材料分类给出了供一般分析采用的所谓典型阻尼比的值。《建筑抗震设计规范》GB50011-2010第8.2.2条规定，钢结构抗震计算的阻尼比宜符合下列规定：（1）多遇地震下的计算，高度不大于50m是可取0.04，高度大于50m且小于200m时可取0.03，高度不小于200m时宜取0.02.（3）罕遇地震下的弹塑性分析，阻尼比可取0.05。 钢筋混凝土结构的阻尼比一般在0.03－0.08之间，对于钢-混凝土结构则根据钢和混凝土对结构整体刚度的贡献率取为0.025－0.035。以上的典型阻尼比的值即为结构动力学在等效秥滞模态阻尼中，采用的阻尼比的值。该阻尼比即为各阶钢结构抗震计算-阻尼比
