课程设计说明书
课程设计名称：数字逻辑
课程设计题目：数字计步器
学院名称：信息工程学院
专业：计算机科学与技术班级： xxx 学号： xxx 姓名： xxx
评分：教师：
20 12 年 x 月 x 日
数字逻辑 课程设计任务书
20 11 －20 12 学年 第 二 学期 第 18 周－ 19 周
注：1、此表一组一表二份，课程设计小组组长一份；任课教师授课时自带
题目
数字计步器
内容及要求
1. 采用4位数字显示步数，传感器采用水银开关，主人走一步的时候，
开关闭合一次。
进度安排：
1、根据任务要求，查阅相关资料，完成设计的前期工作；（两天）
2、根据资料，进行方案设计并对比论证，完成参数计算；（三天）
3、库房领取元器件，联接电路，完成电路调试；（五天）
4、检查完毕后，撰写实验报告。
学生姓名： xxx
指导时间2012-6-11——2012-6-22
指导地点：E 楼504
室
任务下达
2012 年 6 月 11日
任务完成
2012 年 6 月 22日
考核方式 1.评阅 □ 2.答辩 □ 3.实际操作■4.其它□ 指导教师
xxx
系（部）主任
一份备查。
2、课程设计结束后与“课程设计小结”、“学生成绩单”一并交院教务存档。
摘要
本课程设计是设计数字计步器，要求采用4位数字显示步数，传感器采用水银开关，主人走一步的时候，开关闭合一次，同时还应具备清零的功能。实验通过74ls160的四个级联，进行计数，再通过74ls48和bs201a 显示在电子屏上。通过本课程设计，可以让学生掌握面对一个比较大的问题，通过把它划分成几个模块进行分别调试。同时让学生更加熟悉本课程的内容，提高动手能力，为以后的学习工作打下基础。
关键字：计数，清零，水银开关
目录
前言 (4)
第一章设计内容及要求 (5)
第二章系统组成及工作原理 (5)
2.1 系统组成 (5)
2.2 工作原理 (5)
第三章单元电路设计、器件选择 (6)
3.1 74ls160功能介绍 (6)
3.2 74ls160的级联 (8)
3.3 电路显示 (9)
第四章实验调试及测试结果与分析 (10)
第五章收获与体会 (11)
参考文献 (12)
附录 (13)
前言
现在社会人们往往在办公室电脑前工作长时间，对于就餐也往往是在一些快餐店吃，而快餐店买的东西想炸鸡之类的东西，是高卡路里，以此导致肥胖人群越来越多,很多人会选择跑步来消耗多余的卡路里,但是跑步跑了多少步,消耗多少卡路里?这是很难通过简单的靠路程可以计量的,在100米的路程中,有些人步幅较小可能需要500步,有些人可能200就够,当然他们消耗的卡路里不一样。还有就是在一些体育活动中，像竞走，人们往往需要计算运动员的频率，通过测量计算知道运动员在什么样的频率下是最节省体力，最快的到达终点。
数字计步器通过水银开关戴在人体上，人体运动时会有相对的振动，这种振动会引起水银开关的断开与闭合，当水银开关闭合时，产生电流，不断地振动产生类似于cp脉冲的信号，再将产生的cp脉冲连接到74ls160上，74ls160用于计数，将四个74ls160级联起来，达到四位计数功能，再将输出端连接到74ls48和bs201a上，以此达到显示目的。将四位的清零端连接到逻辑开关上，以此控制电路的清零。水银开关的闭合与断开较难控制，在本实验中先用实验箱中的cp脉冲代替水银开关产生的脉冲，在扩充中再进行水银开关产生脉冲。
第一章设计内容及要求
1. 采用4位数字显示步数，传感器采用水银开关，主人走一步的时候，开关闭合一次。
第二章系统组成及工作原理
2.1系统组成
通过四个74ls160级联以此达到数字计数功能，计数按十进制，采用四位制。每个74ls160的输出端连接74ls48实现译码功能，再将输出端连接到bs201a上，以此在bs201a上显示出相应数字。
系统框图：
图2.1
2.2系统原理
当cr端接高电平是，电路实现计数功能，cp端输入一个脉冲时，个位实现实现计数。当个位计数达到9时，cp在输入一个脉冲，这时个位上的计数器产生进位信号，十位加一，个位清零，以此类推。当cr端接低电平时，电路实现清零功能，四位显示显示都为零。
第三章单元电路设计器件选择
3.1 74ls160功能介绍简要说
160 为可预置的十进制同步计数器，其主要电特性的典型值如下：
型号 FMAX PD
CT54LS160/CT74LS160 32MHz 93mW
160 的清除端是异步的。当清除端/MR 为低电平时，不管时钟端
CP 状态如何，即可完成清除功能。
160 的预置是十进制同步计数器（异步清除）
同步的。当置入控制器/PE 为低电平时，在CP 上
升沿作用下，输出端Q0－Q3 与数据输入端P0－P3 一致。对于
54/74160，当CP 由低至高跳变或跳变前，如果计数控制端CEP、CET
为高电平，则/PE 应避免由低至高电平的跳变，而54/74LS160 无此
种限制。
160 的计数是同步的，靠CP 同时加在四个触发器上而实现的。
当CEP、CET 均为高电平时，在CP 上升沿作用下Q0－Q3 同时变化，
从而消除了异步计数器中出现的计数尖峰。对于54/74160，只有当
CP 为高电平时，CEP、CET 才允许由高至低电平的跳变，而54/74LS160 的CEP、CET 跳变与CP 无关。
160 有超前进位功能。当计数溢出时，进位输出端（TC）输出一
个高电平脉冲，其宽度为Q0 的高电平部分。
在不外加门电路的情况下，可级联成N 位同步计数器。
对于54/74LS160，在CP 出现前，即使CEP、CET、/MR 发生变化，
电路的功能也不受影响。
管脚图：
图3.1
表3.1
说明：H－高电平
L－低电平
X－任意
3.2 74ls160的级联
图3.2
1.定义1#芯片为低位，2#芯片为高位。
2.用低位芯片的进位输出端c，作为向高位芯片进行进位的控制信号（不
是用c的边沿去触发高位计数器的cp脉冲端，而是去控制高位计数器的。当s1.s2端，从而控制高位计数器的计数或保持）。当低位计数器计数状态从0到8时，c=0，使高位计数器的s1=s2=0，（注：也就是p,t 端低电平）处于保持状态，高位计数器不能进行计数；当低位计数器计数到9状态（即q3q2q1q0=1001），c=1，由于两集成计数器共用同一个cp脉冲，虽然s1=s2=1，但cp脉冲有效边沿已过，高位计数器并不计数；在低位计数器的一个计数循环中，只有当第十个cp脉冲来到时，高位计数器的s1=s2=1，处于计数状态，允许计数，使高位计数器递加1。也就是说，低位计数器每一个计数循环中，c端只有在最后一个状态发生一个进位控制信号，开启高位计数器进行计数。本次进位完毕后，低位计数器归0，同时c=0，使高位计数器的s1=s2=0，封锁了高位计数器的cp端，即使有cp脉冲，但高位计数器也不在计数。从而使得低位计数器每一个计数循环完成后，允许高位计数器计数1，达到进位的
目的。这种方式级联同步计数器，所有集成技术器共用同一个cp脉冲
触发，是同步计数器，可以克服异步计数器中的过度干扰。
如图，四个74ls160的级联，具有清零功能。
图3.3
清零时只需将每个74ls160上的高电平改成低电平即完成清零功能。也就是clk接低电平
3.3 电路显示
本实验为了能够更好的显示四位十进制数，选用74ls48和bs201a组成的显示系统。连接方式如图所示：
图3.4
第四章实验调试及测试结果与分析
调试是一个非常重要的工作，他要求设计者认真检查自己的电路，确保无误，还要处理好一些小细节。本实验在调试过程中遇见几个比较大的问题。
1.在最初连接时，并没有将四个cp端共接信号源，74ls160本身具有超前
进位功能，在计数到9时，并没有进位到0，而是直接进位到1。在处理这个问题是，本实验将四个160共cp端，这样解决了提前进位的问题。
2.水银开关的处理。在完成好大部分电路后，水银开关的接入是难点，本
实验水银开关接入如图所示：
图4.1
3.在调试时发现千位不进位，于是测了第三级的进位信号发现也没问题
又检查了电路发现没问题，想到可能芯片坏了，测试结果是芯片坏了，换了一个74ls160后，实验达到要求！！！！！！！！
第五章收获与体会
通过本次对电子计数器的设计与制作，了解了设计电路的基本程序，也了解了电子计数器的原理和设计理念。同时在实验中应该认真的思考可能产生的种种问题，并对这些问题加以分析，找出解决问题的方法。使实验成果更加完善。因此，对实验的严谨态度和不断创新的精神是必不可少的。
通过本次实验可以初略的模拟市场化的电子计步器。然而这毕竟是实验室的产物，和市场化的产品在质量和可行性上仍有巨大差距。首先实验室的计步器体型庞大，在实验室只是将市场化的计步器依照其原理放大而已。所以想要面向市场还需更多细节上的改动。比如在体型方面，尽量用少的元器件来实现同样的功能，在原件方面尽量使用更为先进更为可靠的原件，使得计步器在感应，计数等方面更灵敏。还要注意的是应该想法将所有的原件整合到一块，也就是要集成化，这样才能使它更趋于完美。
参考文献
1. 何希才电子电路.北京北京航空航天大学出版社 2003年
2.赵淑范、王宪伟.电子技术实验与课程设计.清华大学出版社.2006年
3.白中英数字逻辑与数字系统（第四版立体化教材）.北京科学出版社 2008年
4.李维数字电路课程设计及实验.大连理工大学出版社.2008年
5.赵珂彭嵩脉冲与数字电路实验指导书.2010年
附录电路总电路图
沈阳工程学院 课程设计 设计题目：电子健身计步器 系别电气工程系班级供电本102 学生姓名吴智昂学号 2010208231 指导教师黄硕职称讲师 起止日期：2012年 12月 10日起——至 2010年 12 月 14 日止
沈阳工程学院 课程设计任务书 课程设计题目：健身计步器 系别电气系班级供电本102 学生姓名吴智昂学号2010208231 指导教师黄硕职称讲师 课程设计进行地点：B 419 任务下达时间：2012年12 月1 日 起止日期：2012年12 月10 日起——至2012年12 月14日止

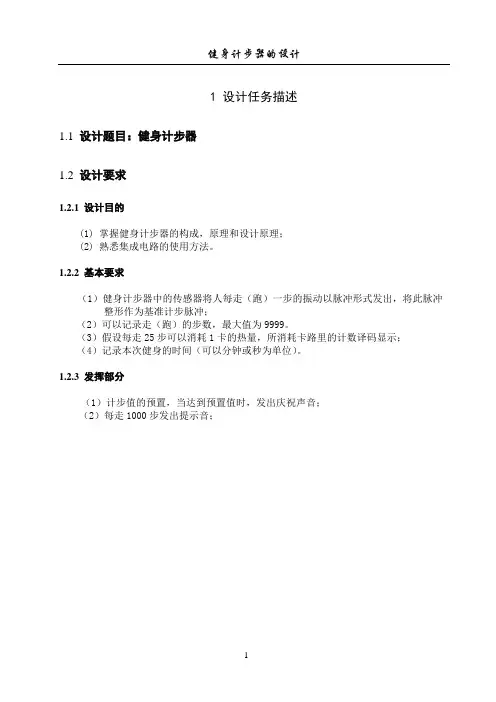

健身计步器的设计 1.设计任务描述 1.1设计题目：健身计步器 1.2设计要求 1.2.1 设计目的 （1）掌握健身计步器的构成、原理与设计方法； （2）熟悉集成电路的使用方法。 1.2.2 基本要求 （1）健身计步器中的传感器将人每走（跑）一步的振动以脉冲形式发出，将此脉冲整形作为基准计步脉冲； (2) 可以记录走（跑）步数，最大值为9999； (3) 假设每走25步可以消耗1卡的热量，所消耗卡路里的计数译码显示； (4) 记录本次健身时间。（可以分钟为单位） 1.2.3 发挥部分 （1）计步值的预置，当达到预置值时，发出庆祝的声音； （2）每走一千步发出提示音； （3）其他。 2 设计过程及论文的基本要求： 2.1 设计过程的基本要求 （1）基本部分必须完成，发挥部分可任选2 个方向： （2）符合设计要求的报告一份，其中包括逻辑电路图、实际接线图各一份； （3）设计过程的资料、草稿要求保留并随设计报告一起上交；报告的电子档需全班统一存盘上交。 2.2 课程设计论文的基本要求 （1）参照毕业设计论文规范打印，文字中的小图需打印。项目齐全、不许涂改，不少于3000 字。图纸为A3，附录中的大图可以手绘，所有插图不允许复印。 （2）装订顺序：封面、任务书、成绩评审意见表、中文摘要、关键词、目录、正文（设计题目、设计任务、设计思路、设计框图、各部分电路及参数计（重要）、工作过程分析、元器件清单、主要器件介绍）、小结、参考文献、附录（逻辑电路图与实际接线图）。
