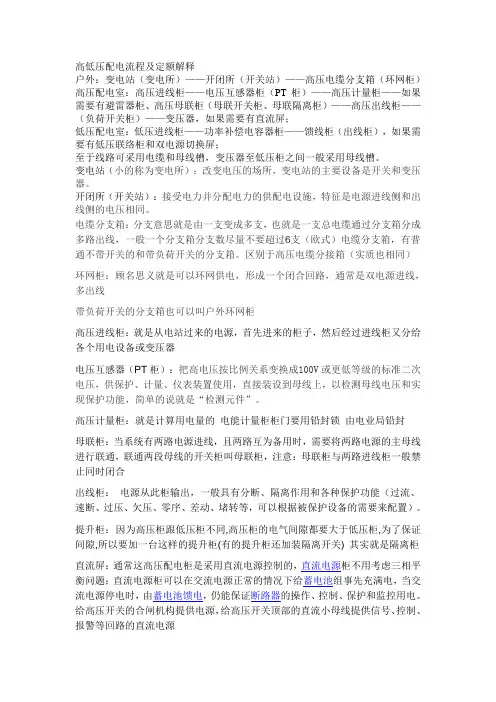

户外：变电站（变电所）一一开闭所（开关站）一一高压电缆分支箱（环网柜）高压配电室：高压进线柜一一电压互感器柜（PT柜）一一高压计量柜一一如果需要有避雷器柜、高压母联柜（母联开关柜、母联隔离柜）一一高压出线柜一一
（负荷开关柜）一一变压器，如果需要有直流屏；
低压配电室：低压进线柜一一功率补偿电容器柜一一馈线柜（出线柜），如果需要有低压联络柜和双电源切换屏；
至于线路可采用电缆和母线槽，变压器至低压柜之间一般采用母线槽。
变电站（小的称为变电所）：改变电压的场所，变电站的主要设备是开关和变压器。开闭所（开关站）：接受电力并分配电力的供配电设施，特征是电源进线侧和出线侧的电压相同。
电缆分支箱：分支意思就是由一支变成多支，也就是一支总电缆通过分支箱分成多路出线，一般一个分支箱分支数尽量不要超过6支（欧式）电缆分支箱，有普通不带开关的和带负荷开关的分支箱。区别于高压电缆分接箱（实质也相同）
环网柜：顾名思义就是可以环网供电，形成一个闭合回路，通常是双电源进线，多出线
带负荷开关的分支箱也可以叫户外环网柜
高压进线柜：就是从电站过来的电源，首先进来的柜子，然后经过进线柜又分给各个用电设备或变压器
电压互感器（PT柜）：把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用，直接装设到母线上，以检测母线电压和实现保护功能，简单的说就是“检测元件”。
高压计量柜：就是计算用电量的电能计量柜柜门要用铅封锁由电业局铅封
母联柜：当系统有两路电源进线，且两路互为备用时，需要将两路电源的主母线进行联通，联通两段母线的开关柜叫母联柜，注意：母联柜与两路进线柜一般禁止同时闭合
出线柜：电源从此柜输出，一般具有分断、隔离作用和各种保护功能（过流、速断、过压、欠压、零序、差动、堵转等，可以根据被保护设备的需要来配置）。
提升柜：因为高压柜跟低压柜不同，高压柜的电气间隙都要大于低压柜，为了保证间隙,所以要加一台这样的提升柜（有的提升柜还加装隔离开关）其实就是隔离柜
直流屏：通常这高压配电柜是采用直流电源控制的，直流电源柜不用考虑三相平衡问题；直流电源柜可以在交流电源正常的情况下给蓄电池组事先充满电，当交
流电源停电时，由蓄电池馈电，仍能保证断路器的操作、控制、保护和监控用电。给高压开关的合闸机构提供电源，给高压开关顶部的直流小母线提供信号、控制、报警等回路的直流电源
电容补偿柜：补偿无功功率，提高电能质量，降低损耗，同时提供配电运行数据。
低压联络柜跟跟高压母联柜作用差不多。
双电源切换屏：在常用电源故障或停电时自备用电源自动投入，就是保证设备不断电，是作为电源的切换用的
高低压配电套定额的调试一般有：送配电装置系统调试 < 10kV交流供电断路器系统调试，电力变压器系统调试 < 10kV变压器系统调试，自动投入装置调试备用电源自投装置调试，送配电装置系统调试直流供电 < 500V系统调试，避雷器调试，电容器调试，中央信号装置系统调试，送配电装置系统调试 < 1kV交流供电系统调试（综合），事故照明切换装置调试，母线系统调试，接地装置调试（红色视情况而定）
发电机系统调试有：发电机系统调试，自动调频装置的调试（视设计要求或3000KW 以上），零序保护和电机转子接地装置调试（视设计要求而定）
送配电装置系统调试按一个系统一侧配一台断路器考虑的，若两侧皆有断路器时，则按两个系统计算，按理来说配电柜的出线回路到分配电箱这些回路，只要
分配电箱有保护装置、测量仪表等调试原件就该计算系统调试费，没有这些元件的就不改计算调试费。但问题是即便后面的分配电箱有相关元件也是厂家调试好了的，就不能再计算了，即按照带断路器的高低压配电柜出线回路来计算，同时包括供电桥回路的断路器、母线分段断路器，均按独立的送配电设备系统计算调试费。
变压器系统调试，以每个电压侧有一台断路器为准，三相变压器按照每一台（包括其附属设备）为一个系统计算。变压器电压侧多于一个断路器的按相应电压等级送配电设备系统调试的相应子目另行计算
保护装置及自投装置当采用时就计算，跟送配电系统调试系统计算方法一致
自动投入装置调试备用电源自投装置调试按照备用的线路数量及备用变压器数量计算，以及备用电源分为几段供应电来计算系统；
母线保护，分段断路器只采用电流保护装置时，只计算送配电系统调试，采用特殊装置保护，除计执行母线保护定额外，还用执行送配电系统调试定额
避雷器、电容器的调试，按每三相为一组计算；单个装设的亦按一组计算
中央信号装置系统调试按照每个变电所、配电室为一个系统计算。
避雷器、电容器的调试，按每三相为一组计算，单个装设的亦按一组计算
事故照明切换装置调试，按设计能完成交直流切换的一套装置为一个调试系统计
算
接地装置调试，一般的发电厂或变电站连为一体的母网，按一个系统计算，独立的接地装置按组计算。如一台柱上变压器有一个独立的接地装置，即按一组计算
自动调频装置的调试，以一台发电机为一个系统；
发电机转子接地保护，按全厂发电机共用一套考虑
蓄电池及直流系统调试，按照每组蓄电池为一个系统
母线系统调试以一段母线上有一组电压互感器为系统进行计算，低压配电装置母线电气主接线一般母线按照一个系统来计算
