自放电，是指铅酸蓄电池内电自行消耗，一般认为每昼夜容量下降不大于2%，就认为正常，因铅酸蓄电池本身有自放电缺点，如果每昼夜容量下降大于2%时，那就是有故障了，自放电原因主要有：生产制造中材料不纯（如含锑过高或其它有害杂质），电解液中含有害杂质
（铁、锰、砷、铜等离子），正负极板硫化后极隔板孔隙堵塞，导致铅酸蓄电池内阻消耗增大，都有导致铅酸蓄电池产生自放电的原因，所以，要求电解液必须是专用硫酸，水必须是蒸馏水或去离子水。
__________________________________________________
引起自放电的因素很多，如电解液及极板材料有杂质，引起局部电池效应自放电，隔板破裂，活性物质脱落，蓄电池盖上有浸润性灰尘，电解液或水形成回路自放电。
我们能做到的是保持蓄电池盖上的干燥和清洁。冬天从屋外移到屋内的蓄电池其表现上会有冷凝水，可擦拭或静置屋内待其蒸发后再充电。
_____________________________________________________
铅酸蓄电池的失效模式及其修复方法
现在电池按照容量来计算，还是以铅酸蓄电池为主。铅酸蓄电池以其容量大为优势，是其他电池目前还无法取代的。另外，其大电流放电的特性，也决定了在启动电池方面的优势。但铅作为重金属，除了成本外，它还存在着一定的毒性，对环境和人体都有不同程度的危害。所以延长铅蓄电池的寿命，不仅仅是可以降低运行成本以外，还是环保的需要，也是拓展铅酸蓄电池的应用领域的一个重要问题。所以研究修复铅酸蓄电池，延长它寿命的问题，使铅酸蓄电池的销售量不仅仅不会减少，而且会增加，但是对环境的污染确可以不增加。
要了解铅酸蓄电池的修复，首先要明白铅酸蓄电池的失效模式。然后针对不同的失效模式谈修复方法。
一、铅酸蓄电池的失效模式
由于极板的种类、制造条件、使用方法有差异，最终导致蓄电池失效的原因各异。归纳起来，铅酸蓄电池的失效有下述几种情况：
1、正极板的腐蚀变型
目前生产上使用的合金有3类：传统的铅锑合金，锑的含量在4％～7％质量分数；低锑或超低锑合金，锑的含量在2％质量分数或者低于1％质量分数，含有锡、铜、镉、硫等变型晶剂；铅钙系列，实际为铅—钙－锡－铝四元合金，钙的含量在0.06%～0.1%质量分数。上述合金铸成的正极板栅，在蓄电池充电过程中都会被氧化成硫酸铅和二氧化铅，最后导致丧失支撑活性物质的作用而使电池失效；或者由于二氧化铅腐蚀层的形成，使铅合金产生应力，使板栅长大变形，这种变形超过4％时将使极板整体遭到破坏，活性物质与板栅接触不良而脱落，或在汇流排处短路。
2、正极板活性物质脱落、软化。
除板栅长大引起活性物质脱落之外，随着充放电反复进行，二氧化铅颗粒之间的结合也松弛，软化，从板栅上脱落下来。板栅的制造、装配的松紧和充放电条件等一系列因素，都对正极板活性物质的软化、脱落有影响。
3、不可逆硫酸盐化
蓄电池过放电并且长期在放电状态下贮存时，其负极将形成一种粗大的、难以接受充电的硫酸铅结晶，此现象称为不可逆硫酸盐化。轻微的不可逆硫酸盐化，尚可用一些方法使它恢复，
严重时，则电极失效，充不进电。
4、容量过早的损失
当低锑或铅钙为板栅合金时，在蓄电池使用初期（大约20个循环）出现容量突然下降的现象，使电池失效。
5、锑在活性物质上的严重积累
正极板栅上的锑随着循环，部分地转移到负极板活性物质的表面上，由于H+在锑上还原比在铅上还原的超电势约低200mV，于是在锑积累时充电电压降低，大部分电流均用于水分解，电池不能正常充电因而失效。
对充电电压只有2.30V而失效的铅酸蓄电池负极活性物质的锑含量进行过化验，发现在负极活性物质的表面层，锑的含量达0.12%～0.19%质量分数。对某些电池，例如潜艇用蓄电池，对电池析氢良有一定的限制。曾对析氢超过标准的蓄电池负极活性物质化验，平均锑的含量达到0.4%质量分数。
6、热失效
对于少维护电池，要求充电电压不超过单格2.4V。在实际使用中，例如在汽车上，调压装置可能失控，充电电压过高，从而充电电流过大，产生的热将使电池电解液温度升高，导致电池内阻下降；内阻的下降又加强了充电电流。电池的温升和电流过大互相加强，最终不可控制，使电池变形、开裂而失效。虽然热失控不是铅酸蓄电池经常发生的失效模式，但也屡见不鲜。使用时应对充电电压过高、电池发热的现象予以注意。
7、负极汇流排的腐蚀
一般情况下，负极板栅及汇流排不存在腐蚀问题，但在阀控式密封蓄电池中，当建立氧循环时，电池上部空间基本上充满了氧气，汇流排又多少为隔膜中电解液沿极耳上爬至汇流排。汇流排的合金会被氧化，进一步形成硫酸铅，如果汇流排焊条合金选择不当，汇流排有渣夹杂及缝隙，腐蚀会沿着这些缝隙加深，致使极耳与汇流排脱开，负极板失效。
8、隔膜穿孔造成短路
个别品种的隔膜，如PP（聚丙烯）隔膜，孔径较大，而且在使用过程中PP熔丝会发生位移，从而造成大孔，活性物质可在充放电过程中穿过大孔，造成微短路，使电池失效。
二、影响铅酸蓄电池寿命的因素
铅酸蓄电池的失效是许多因素综合的结果，既决定于极板的内在因素，诸如活性物质的组成。晶型、孔隙率、极板尺寸、板栅材料和结构等，也取决于一系列外在因素，如放电电流密度、电解液浓度和温度、放电深度、维护状况和贮存时间等。这里介绍主要的外部因素。
1、放电深度
放电深度即使用过程中放电到何程度开始停止。100％深度指放出全部容量。铅酸蓄电池寿命受放电深度影响很大。设计考虑的重点就是深循环使用、浅循环使用还是浮充使用。若把浅循环使用的电池用于深循环使用时，则铅酸蓄电池会很快失效。
因为正极活性物质二氧化铅本身的互相结合不牢，放电时生成硫酸铅，充电时又恢复为二氧化铅，硫酸铅的摩尔体积比氧化铅大，则放电时活性物质体积膨胀。若一摩尔氧化铅转化为一摩尔硫酸铅，体积增加95％。这样反复收缩和膨胀，就使二氧化铅粒子之间的相互结合逐渐松弛，易于脱落。若一摩尔二氧化铅的活性物质只有20％放电，则收缩、膨胀的程度就大大降低，结合力破坏变缓慢，因此，放电深度越深，其循环寿命越短。
2、过充电程度
过充电时有大量气体析出，这时正极板活性物质遭受气体的冲击，这种冲击会促进活性物质脱落；此外，正极板栅合金也遭受严重的阳极氧化而腐蚀，所以电池过充电时会使应用期限缩短。
3、温度的影响
铅酸蓄电池寿命随温度升高而延长。在10℃～35℃间，每升高1℃，大约增加5～6个循环，在35℃～45℃之间，每升高1℃可延长寿命25个循环以上；高于50℃则因负极硫化容量损失而降低了寿命。
电池寿命在一定温度范围内随温度升高而增加，是因为容量随温度升高而增加。如果放电容量不变，则在温度升高时其放电深度降低，固寿命延长。
4、硫酸浓度的影响
酸密度的增加，虽对正极板容量有利，但电池的自放电增加，板栅的腐蚀也加速，也促使二氧化铅的松散脱落，随着蓄电池中使用酸密度的增加，循环寿命下降。
5、放电电流密度的影响
随着放电电流密度增加，电池的寿命降低，因为在大电流密度和高酸浓度条件下，促使正极二氧化铅松散脱落。
失效模式还有一种就是失水。对于开口电池来说，失水属于正常维修，对于密封电池来说，在严格的控制之下不应该出现。所以，没有把失水列入失效模式。密封电池失水的问题，集中在电动自行车方面。是因为充电的恒压值过高。
容量过早的损失(PCL)的修复方法
容量过早的损失的特征
当低锑或铅钙为板栅合金时，在蓄电池使用初期（大约20个循环）出现容量突然下降的现象，使电池失效。差不多每一个循环电池容量会下降5％，容量下降的速度比较快和早。前几年，铅钙合金系列的电池经常莫名其妙的出现几只电池容量下降。分析正极板没有软化，但是就是正极板容量极低。
现在，对产生这个现象的原因基本上已经找到解决方法了。
1、自己正极板锡的含量。对于深循环的电池基本上采用1.5%~2％的锡的含量。
2、提高装配压力。
3、电解液酸的含量不宜过高。
在使用中注意：
1、避免起始充电电流连续过低；
2、减少深度放电；
3、避免过充电太多；
4、不要通过过高的活性物质利用率来提高电池容量。对产生早期容量损失的电池，可以恢复。
首先是要起始充电电流增加到0.3C~0.5C，然后采用小电流补足充电；
其次充满电的电池最好搁置在40℃～60℃条件下贮存；以小于0.05C的小电流放电到0V。电池电压达到标称电压一半以后的放电会很慢。这样反复几次，电池的容量还可以恢复。注意事项：
一定要鉴别电池是否是在前20个循环发生。如果对于中后期发生容量下降的电池，采用这个方法只能够破坏电池的正极板，而导致正极板软化。
铅钙合金系列的电池经常莫名其妙的出现几只电池容量下降主要原因是电池失衡引起的, 铅钙合金系列的电池的充足电压较高,一般12V的电池充电电压大于16V。当充电机的电压过低时,就易引起电池失衡。现象是这样发生的,当一组电瓶在装在一起用时,电瓶的每格自放电不可能绝对相等,自放电大一点点的电瓶,每次用恒压充电机都不能完全充足电,未充足电的格未出现析气反应,极板接触电解液的相对面积就大,自放电就大。而自放电小的格,每次都能充足电,当充足电后再过充一点电时,即出现析气反应,生成气体,极板接触电解液面相对减小,自放电就减小,同时充电电压升高,关断充电机。结果自放电小,电压高的格自放电越来越小,每次都能充足电,而自放电大的格自放电越来越大,每次都不能充足电,而且电量越用越小,长
期不充足就会硫化而失效. 问题的根源就是不能使用恒压充电机,采用恒压充电机,恒压值过低就会出现以上现象,恒压值过高就会使电池热失控, 最好的办法是采用多种电流,多种电压的多段式充电机.而且充电终了时要有一个电压较高而电流较小的小电流长充来平衡电池电量.
过充电修复
过充电往往需要大电流和高电压而大电流和高电压都会形成强烈的副反应而损伤电池的正极板，还会形成电池的失水。如何实现过充电修复呢？现在找到了一种非常行之有效的方法——脉冲的方法。
其基本原理如下：
采用高电压，大电流的脉冲克服电池的多种原因形成的电池接受能力的下降，由于是采用脉冲形式的，在大电流脉冲消逝以后，通过电池本身的（或者外加的条件）去极化能力，而不形成严重的副反应。
由于这种脉冲过充电修复的方法的诞生，使得无损伤的过充电得以实现，在2000年，国际上多个国家的学者纷纷拿出了出色的验证报告，一时间，过充电修复模式在国际电池界形成风潮。
国内在99年底，作出了这样的充电器，获得了极好的效果，经过数年的验证试验证明，这种方法大大延长了铅酸蓄电池的循环寿命。
铅酸蓄电池修复具体过程详解 电池又称化学电源,是能为用电器提供直流电源的装置,化学电源是通过氧化还原的电化学反应,将化学能转化为电能.一次电池是一次性应用的电池,二次电池是可多次反复使用的电池,因此这里的二次实际上是多次的意思.二次电池又称为可充电电池或蓄电池。 相对于零电平或某一基准电平幅值为正的脉冲叫正极性脉冲,简称正脉冲,反之,则为负脉冲.正负脉冲按一定占空比出现的称组合脉冲.二十世纪以来,随着人们对负脉冲的认识的不断提高,负脉冲的应用范围不断扩大,在许多领域都得到了广泛的应用,如:能源、医疗、勘探、等。下面以铅酸蓄电池和锂离子电池为例，介绍一下组合脉冲修复机和组合脉冲充电器对蓄电池的维护与修复原理: 基础部分 一、铅酸蓄电池 铅酸蓄电池是蓄电池的一种.以其低廉的价格, 良好的高倍率放电性能,应用非常广泛,如汽车、摩托车、火车、轮船、通信以及UPS等均需运用.铅酸蓄电池主要由正极板、负极板、电解液、容器、极柱、隔膜、可导电的物质等组成。(一) 正极板(正极活性物质) 正极板活性物质的主要成分是二氧化铅.具有较强的氧化性,放电时,与硫酸发生反应生成硫酸铅,并吸收电子,二氧化铅有两种类型晶格,一种是α—Pb02 另一种是β—Pb02.这两种二氧化铅活性物质差别很大,它们在正极板所起的作用也不相同.?—Pb02 给出的容量是α—PbO2 的1.5~~~3倍.而α—Pb02具有较好的机械强度,它的存在,正极板活性物质不宜软化脱落,只有α—Pb02 和βα—PbO2 的比例达到0.8时,铅蓄电池会表现出良好的性 能 . 正极活性物质在放电状态下,与电解质硫酸发生反应生成硫酸铅与水.其反应式如 下:Pb02+3H++HSO4+2e==PbSO4+2H2O 充电时,在外线路的作用下转化为ρbO2与H2SO4放电时,二氧化铅的ρb4+接受了负极送来的电子形成ρb+2与溶液中的硫酸根离子结合生成ρbSO4 .当硫酸铅达到一定量时,变成沉淀物附着在极板上.充电时硫酸铅中的铅离子的电子被外线路带走转化为二氧化铅.将水中氢离子留在溶液中.氧离子与铅离子结合生成二氧化铅进入晶格,形成正极活性物质. (二)负极板(负极活性物质) 在铅酸蓄电池里,为了供负极活性物质充分与电解液发生反应,故将铅制成多孔海棉状,又称为海绵铅,在放电时,铅给出外线路电子形成 Pb+2 与溶液的硫酸根结合生成硫酸铅,充电时,部分PbSO4首先溶解成Pb2+与SO4.Pb+2接受电子还原成铅进入负极活性物质晶格。
铅酸蓄电池内阻模型 铅酸蓄电池的内阻受到制造工艺、材料以及结构等许多因素的影响，导致内阻模型复杂。由于铅酸蓄电池具有化学特性，因此其内阻不能简单的理解成为单纯的电阻。每个电池内阻模型的建立都是基于很多数学和化学的假设。 我们知道，铅酸蓄电池内部电极主要是由铅板及其氧化物组成，电解液是硫酸。由此可见，铅酸蓄电池的内阻就分为欧姆内阻和极化内阻。极化内阻就是铅酸蓄电池内部电极在进行电化学反应时产生的电阻。由于铅酸蓄电池的电极是多孔状的，并且是由多个电极并联起来的。因此铅酸蓄电池的欧姆内阻不但包括电极电阻，电解液电阻，还包括电离子穿过隔膜微孔时所受到的阻力，正负极与隔离层的接触电阻，连接条和极柱等全部零部件的电阻。极化电阻包括电化学电阻和浓差极化电阻。电化学极化电阻是由电极附近液层中参与反应或生成离子的浓度变化而引起，发生电化学反应时，反应离子的浓度总是在变化,因而它的数量也会随之变化，测量方法的不同、测量时间的不同，其测量的结果都是不同的。浓差极化电阻是由反应离子进行电化学反应引起，其在充放电过程中电阻是变化的。研究表明，随着蓄电池充电过程的进行，内阻逐步减小，随着放电过程的进行，内阻逐步增多。 经典的铅酸蓄电池内阻阻等效模型是经过对其电化学阻抗分析得到的，如下图1所示： 图1铅酸蓄电池内阻等效模型 图1所示电路中，L1为电极产生的电感，其值得范围为0.05到0.2mh，一般情况下电感在高频时影响较大，由于我们目前使用的电池设备中，频率的范围较低，故电感的影响可以忽略不计。R1是电解液中电子转移时遇到的阻力形成的电阻，此电阻值受到电解液与电极板表面的化学反应程度影响。R2是分析阻抗，用来表示反应物的扩散特性，是一个低频物件。C1是电解液中的平板导体间形成的电容，其典型值为100AH/1.3-1.7F。R3是金属电阻（包括汇流排、极柱、
正确认识铅酸蓄电池的修复和铅酸蓄电池修复的几大骗局 1、正确认识铅酸蓄电池的修复 部分故障的蓄电池在一定的程度上，可以用一定的方法和设备修复的，但不是全部故障的电池都可以修复。详细内容请参照揭开电动车电池修复的误区 2、现在铅酸蓄电池修复市场，存在一定的混乱。希望大家要仔细辨别。不是一个设备或一个方法就可以修复任何类型的故障电池。 3、铅酸蓄电池修复的几大骗局 自铅酸蓄电池发明一百多年来，以性能优良、价格低廉牢牢占据二次电池的大半壁江山，是世界上产量最大、使用范围最广的一种化学电源。蓄电池的致命弱点是寿命短，虽然其设计寿命是4-10年，但因其自身的特点致使其寿命一般在1-2年，给使用者造成不必要的经济损失，同时增加了资源的浪费和环境污染。多年来，国内外有识之士为此进行了不懈的努力和探索，创造了不少的行之有效的修复方法，以延长电池的使用寿命，几年时间蓄电池修复技术已经经历了四代，技术越来越完善。近几年国内市场日渐趋热，电池修复行业已经逐渐形成一个不可估量的巨大产业，与其它新兴行业一样，总有那么一些心术不正者，利用人们对这一新兴行业不十分了解的现状，大行坑蒙诈骗之实。那些上当受骗者的控诉和谩骂声不绝于耳,而这些人本想借此谋生改善生活状况,不料因此陷入困境,对这个行业彻底丧失信心,让更多的电池消费者越发觉得这是骗人的把戏,无形中给后来进入蓄电池修复的从业者 增加了难度。 综合来看有以下几大骗局： 一、设备智能化程度高无需人工操作。
此类设备大多号称：修复仪连接上电池正负极即自动执行全部修复程序无需人工值守，修复结束后自动停止，无需开盖，不需添加任何液体，修复成本为零。更神奇的是有的设备还具有自检功能，能根据电池容量、内阻、损坏模式机器自动判别决定修复模式和时间。 真实情况是：此类设备大多数是“真充电机、假修复仪”。少数具备脉冲功能的所谓“修复仪”，经过对电池充电，容量能有所提升，如使用者具备一定的修复知识，蓄电池寿命可适当延长；还有少数设备具备检测电池内阻的功能，说设备具备“检测电池容量、损坏模式功能”，纯属无稽之谈。具备检测电池容量的设备，世界上只有国外少数几家公司生产且价格不菲，人民币在4000-6000元之间。国内检测电池容量的方法，在现有条件下只能是进行恒流放电。 蓄电池修复仪智能化程度高，并不代表无需人工操作，“智能化”不代表“傻瓜化”，如同傻瓜相机与数码相机，无论在效果上还是在操作方法上有着天壤之别。如果这一行业真是简单到傻瓜化的程度，建议不要介入：连傻瓜都能做到的事，势必竞争十分激烈。 二、“好”的名称等于科技含量高 什么负脉冲修复仪；正负脉冲修复仪；高频脉冲修复仪；复合式谐振脉冲修复仪；组合脉冲铅酸蓄电池修复仪；扫频脉冲式修复仪；高频组合,正负脉冲循环修复仪；微电脑正负离子组合脉冲负离子扫描蓄电池修复机；调频大功率电子脉冲修复仪；高频脉冲+低频脉冲+大电流维护+强电流激活修复仪；自动频率扫荡共振和同步干扰抑制技术；铅酸蓄电池修复仪作为近几年新出现的一种产品，国家没有相应标准，各厂家为了便于市场推广，自行给设备命名，让人眼花缭乱,真假难辩。 其实，现在对蓄电池修复有效的修复仪都是采用的脉冲技术，只因各厂家掌握的核心技术不一样，采用的脉冲波也不一样，就造成了修复蓄电池效果的千差万别。现在的铅酸蓄电池修复仪主要是解决蓄电池的硫化现象，要打碎这些硫酸盐层的束缚，就要提升原子的能级
蓄电池仿真研究 一背景 铅酸蓄电池是电力系统中一种常用的器件 ，在以前的仿真中，我们是把它一个电压源替代 ，但是实 际上，电压源是无法准确描述蓄电池的各种工作特性的 ，尤其对于类似于 UPS 系统开发中，准确 描述蓄电池特性是很重要的，例如放电工作时的端电压变化趋势对于检测电路正常工作，充电 时的注入电流变化过程决定充电器的负载特性，等等。本文的主要目的是介绍运用仿真工具分 析蓄电池特性，以及蓄电池仿真模型中各种参数的理解和设置方法。 二蓄电池的基本特性 铅酸蓄电池作为一个电化学设备，完整描述其性能是极其复杂的，描述其内部过程是化学领域 的任务，我们这里关心的是它在电路中表现出来的外部性能，主要有以下一些。 2.1放电性能 当蓄电池给电路供电的时候，处于放电状态，它具有以下一些基本特性。 2.1.1容量限制 蓄电池是通过活物质反应产生电荷，当它放电时 ，这些活物质被消耗， 在消耗到一定度以前， 蓄电池端电压会维持在某个电平附近 （有轻微下降） 当超过这个限度，电压会急剧下降。一般我们用电池以某个恒定电流放电的电压 -时间曲线来表示, 如图2- 1。 通常，我们用一个电压和时间的曲线 表示这种放电特性，电压急剧下降的 转折点称为"拐点（knee point ） ”,表 示这个时候活物质已经接近消耗殆 尽，此时的对应电压称为放电终止电 压，在应用中应该设置保护电路防止 电池过放电，对应的时间则称为在该 放电电流下的放电时间。 图2-1 2.1.2放电电流的影响 通常电池的容量用安时（A.h ）来表示，字面含义可以理解为指放电时间和放电电流的乘积，但是 实际上，电池的容量是会随着放电电流而变化的，而且，电池的端电压的也是随着放电电流大小而 变化的。不同放电电流时的端电压 --时间关系可以用图 2-2表示。 Discharge Voltage Characteristics (V): t(s)
蓄电池修复技术原理与方法 蓄电池修复技术原理与方法 电池又称化学电源,是能为用电器提供直流电源的装置,化学电源是通过氧化--还原的电化学反应,将化学能转化为电能.一次电池是一次性应用的电池,二次电池是可多次反复使用的电池,因此这里的二次实际上是多次的意思.二次电池又称为可充电电池或蓄电池. 相对于零电平或某一基准电平幅值为正的脉冲叫正极性脉冲,简称正脉冲,反之,则为负脉冲.正负脉冲按一定占空比出现的称组合脉冲.二十世纪以来,随着人们对负脉冲的认识的不断提高,负脉冲的应用范围不断扩大,在许多领域都得到了广泛的应用,如:能源.医疗.勘探.等. 我公司经过多年努力研制出微电脑语音系列修复机.微电脑快系列速充电站.对各种废旧蓄电池的修复与维护具有良好的效果.下面以铅酸蓄电池和锂离子电池为例.介绍一下微电脑语音系列修复机.微电脑快系列速充电站对蓄电池的维护与修复原理: 基础部分 一. 铅酸蓄电池 铅酸蓄电池是蓄电池的一种.以其低廉的价格(镉镍电池的六分之一~~`~~五分之一), 良好的高倍率放电性能,应用非常广泛,如汽车、摩托车、火车、轮船、通信以及UPS等均需运用.铅酸蓄电池主要由正极板、负极板、电解液、容器、极柱、隔膜、可导电的物质等组成. (一) 正极板(正极活性物质) 正极板活性物质的主要成分是二氧化铅.具有较强的氧化性,放电时,与硫酸发生反应生成硫酸铅,并吸收电子,二氧化铅有两种类型晶格,一种是α—Pb02 另一种是β—Pb02.这两种二氧化铅活性物质差别很大,它们在正极板所起的作用也不相同.?—Pb02 给出的容量是α—PbO2 的1.5~~~3倍.而α—Pb02具有较好的机械强度,它的存在,正极板活性物质不宜软化脱落,只有α—Pb02 和 βα—PbO2 的比例达到0.8时,铅蓄电池会表现出良好的性能 . 正极活性物质在放电状态下,与电解质硫酸发生反应生成硫酸铅与水.其反应式如下:Pb02+3H++HSO4-+2e==PbSO4+2H2O 充电时,在外线路的作用下转化为ρbO2与H2SO4放电时,二氧化铅的ρb4+接受了负极送来的电子形成ρb+2与溶液中的硫酸根离子结合生成ρbSO4 .当硫酸铅达到一定量时,变成沉淀物附着在极板上.充电时硫酸铅中的铅离子 的电子被外线路带走转化为 二氧化铅.将水中 氢离子留在溶液中.氧离子与铅离子结合生成二氧化铅进入晶格,形成正极活性物质. (二)负极板(负极活性物质) 在铅酸蓄电池里,为了供负极活性物质充分与电解液发生反应,故将铅制成多孔海棉状,又称为海绵铅,在放电时,铅给出外线路电子形成 Pb+2 与溶液的硫酸根 结合生成硫酸铅,充电时,部分PbSO4首先溶解成Pb2+与SO4.Pb+2接受电子还原成铅进入负极活性物质晶格. ( 三)电解液
电瓶修复常见的几种电瓶修复方法 电瓶修复：常见的几种电瓶修复方法 几种常见的蓄电池修复方法蓄电池修复并不难。如对整组蓄电池（串联）同时进行修复难度就大（电池硫化的除外），只要电池组内有一节电池属物理损伤，使用修复仪器效果就不明显，但是要分开电池组，一节一节电池单独的进行修复，不仅可以检测电池坏损类型，也可以采取不同的方法进行修复，所以修复电池关键是修复单体电池（一般为12V），嘉骏电动车有限公司（简单为您介绍一下几种方法： 1 脉冲修复法： 蓄电池消除硫化比较好的方法就是采用脉冲修复法。在修复蓄电池时，脉冲的瞬间电压一般根据产品所体现的功能需要，采取的瞬间电压为60V—300V之间，如用于蓄电池延寿的产品脉冲电压值就不益过大，专门由于蓄电池修复产品的脉冲电压值就可以偏大（如果脉冲电压值太大对电池极板会造成损伤），脉冲电压高，蓄电池修复时间短，脉冲电压低，蓄电池修复时间相对就长，尽管脉冲瞬间的电压很高，但平均电压并不高，对人体没有伤害，十分安全。从固体物理上来讲，任何绝缘层在足够高的电压下都可以被击穿。一旦绝缘层被击穿，粗大的硫酸铅就会呈现导电状态。如果对高电阻率的绝缘施加瞬间高电压，也可以击穿大的硫酸铅结晶。如果这个高电压足够短，并且进行限流，在打穿绝缘层的条件下，充电电流不大，也不至于形成大量析气。电池析气量强正相关于充电电流和充电时间，如果脉冲宽度足够短，占空比足够大，就可以在保证击穿粗大硫酸铅结晶的条件下，同时发生的微充电来不及形成析气。这样就实现了脉冲消除硫化。 市场上有专门的脉冲发生器销售，但要注意选择效果好的一种。脉冲与蓄电池极板的谐振很重要，这就取决与脉冲频率大小、幅度宽窄，脉冲频率和幅度不够就达不到消除硫酸结晶的效果，频率和幅度太大则会出现消除了硫化而损伤了电极板，并出现析气现象；同时，脉冲波形也有很多种，在示波器上可以显示。好的脉冲波在无损电池的前提下，能够有效的击穿绝缘层，将粉碎后的硫酸结晶粉末还原于电解液中。这就象人们碎石块一样，面对一块大石块，是用洋镐有效、还是用锄头有效？一看便知。 2、强电修复法： 强电修复法就是采取充电时的持久高电压或大电流修复蓄电池的方法，多在脉冲修复法效果不明显时采用。其一、高电压修复法：这种方法主要是采取电池标称电压的1.3-1.5倍的充电电压修复电池，如36V蓄电池在充电电流不变或接近的条件下，采用48V的充电器进行充电，充电时间要掌握分寸，不易过长，否则电池会因析气发热。此方法对短路、极板软化程度不高的蓄电池具有一定的修复作用，但使用不当，对电池极板压点也会造成伤害。其二、大电流修复法：这种方法主要是采取高于平时充电电流1.5-2.0倍的充电电流来修复蓄电池，如20AH的蓄电池使用3-4A的充电器进行充电，利弊与“高电压修复法”一样。 3、全充全放电修复法： 全充全放电修复法就是对蓄电池采取完全充满电后，再完全的放电修复蓄电池的方法。全充全放电修复法主要是对轻度损伤的蓄电池具有一定的修复作用，同时此方法还可以有效的激活电瓶深层的活性物质，提高蓄电池容量。如轻度硫化的电池，内阻较高的电池，此法的关键是放电一定要充分，并且是对每节单体电池进行单独的充分放电，全充全放电1-2次，蓄电池的容量一般都能得到提升。全充全放电修复法不得经常使用，最少半年使用一次，最多
自放电，是指铅酸蓄电池内电自行消耗，一般认为每昼夜容量下降不大于2%,就认为正常， 因铅酸蓄电池本身有自放电缺点，如果每昼夜容量下降大于2%时，那就是有故障了，自放 电原因主要有：生产制造中材料不纯（如含锑过高或其它有害杂质），电解液中含有害杂质 （铁、锰、砷、铜等离子），正负极板硫化后极隔板孔隙堵塞，导致铅酸蓄电池 内阻消耗增大，都有导致铅酸蓄电池产生自放电的原因，所以，要求电解液必须是专用硫酸， 水必须是蒸馏水或去离子水。 引起自放电的因素很多，如电解液及极板材料有杂质，引起局部电池效应自放电，隔板破裂，活性物质脱落，蓄电池盖上有浸润性灰尘，电解液或水形成回路自放电。 我们能做到的是保持蓄电池盖上的干燥和清洁。冬天从屋外移到屋内的蓄电池其表现上会有 冷凝水，可擦拭或静置屋内待其蒸发后再充电。 铅酸蓄电池的失效模式及其修复方法 现在电池按照容量来计算，还是以铅酸蓄电池为主。铅酸蓄电池以其容量大为优势，是其他电池目前还无法取代的。另外，其大电流放电的特性，也决定了在启动电池方面的优势。但 铅作为重金属，除了成本外，它还存在着一定的毒性，对环境和人体都有不同程度的危害。 所以延长铅蓄电池的寿命，不仅仅是可以降低运行成本以外，还是环保的需要，也是拓展铅酸蓄电池的应用领域的一个重要问题。所以研究修复铅酸蓄电池，延长它寿命的问题，使铅酸蓄电池的销售量不仅仅不会减少，而且会增加，但是对环境的污染确可以不增加。 要了解铅酸蓄电池的修复，首先要明白铅酸蓄电池的失效模式。然后针对不同的失效模式谈 修复方法。 一、铅酸蓄电池的失效模式 由于极板的种类、制造条件、使用方法有差异，最终导致蓄电池失效的原因各异。归纳起来，铅酸蓄电池的失效有下述几种情况： 1、正极板的腐蚀变型 目前生产上使用的合金有3类：传统的铅锑合金，锑的含量在4%?7%质量分数；低锑或 超低锑合金，锑的含量在2%质量分数或者低于1%质量分数，含有锡、铜、镉、硫等变型晶剂；铅钙系列，实际为铅一钙—锡—铝四元合金，钙的含量在0.06%?0.1%质量分数。上述合金铸成的正极板栅，在蓄电池充电过程中都会被氧化成硫酸铅和二氧化铅，最后导致丧失支撑活性物质的作用而使电池失效；或者由于二氧化铅腐蚀层的形成，使铅合金产生应力， 使板栅长大变形，这种变形超过4%时将使极板整体遭到破坏，活性物质与板栅接触不良而 脱落，或在汇流排处短路。 2、正极板活性物质脱落、软化。 除板栅长大引起活性物质脱落之外，随着充放电反复进行，二氧化铅颗粒之间的结合也松弛， 软化，从板栅上脱落下来。板栅的制造、装配的松紧和充放电条件等一系列因素，都对正极板活性物质的软化、脱落有影响。 3、不可逆硫酸盐化 蓄电池过放电并且长期在放电状态下贮存时，其负极将形成一种粗大的、难以接受充电的硫
铅酸蓄电池剩余容量测试方法 1、容量的定义 铅酸蓄电池的容量即电池的放电能力，指的是当电池在一定的条件下进行放电，外界可以从电池中获取的容量，人们一般用安时数来表示，即AH，符号是C。 2、铅酸蓄电池容量的分类 铅酸蓄电池的容量分为额定容量、理论容量、实际容量。 1)额定容量 额定容量指的是在铅酸蓄电池设计和生产的时候，厂家规定在一定放 电条件下，电池能放出的最低限度的电量。 2)理论容量 理论容量指的是按照理论计算，参照化学反应方程式以及电解液中每 种化学物质的含量，假设电池中的所有化学物质在电池放电时全部参 加化学反应，所有化学物质消耗完所计算得到的容量。 3)实际容量 实际容量指的是在实际的电池放电中，电池放电放到规定条件时所释 放的电量。实际容量达不到理论容量，与铅酸蓄电池使用的次数多少、 使用时间的长短有关。电池使用越多，时间越久，实际容量就会越少。 一般铅酸蓄电池放出1A的电量，其正极的二氧化铅就会被消耗掉 4.463g左右，负极的海绵状铅就会被消耗掉3.866g左右，电解液中的 硫酸就会被消耗掉3.660g左右。 3、放电率和放电终止电压 在讲电池容量的时候，首先，有必要来了解一下与铅酸蓄电池有关的两个重要参数。即放电率和放电终止电压。 1)放电率 放电率指的是铅酸蓄电池在一定条件下放电电流的大小，有电流率和时间率之分。电流率指的是对额定容量不同的铅酸蓄电池间的放 电电流的比较，一般用10小时率来作为电流率的标准，表示符号为I10。 时间率指的是铅酸蓄电池在一定的放电条件下，电池放电放到电池的 终止电压时止的时间长短。 2)放电终止电压
放电终止电压指的是铅酸蓄电池在一定的温度下（例如25℃），用 一定的放电率对电池进行放电，放电放到电池还可以再反复充电使用时的最低电压，这个最低电压就称为放电终止电压。 因此，一般铅酸蓄电池的额定容量是这样规定的，在温度为25度的环境下，以放电率为10小时率的电流对电池进行放电，放大终止电压时电池所能释放出的电量，即为电池的额定容量。电池10小时放电率下的额定容量用C 10来表示。10小时率的放电电流的大小如下式： I 10= 1010C =0.1 C 10 4、影响铅酸蓄电池容量的因素 1) 生产工艺因素 这里包括电池铅板与电解液接触的面积、极板的中心距离、参与化学反应的物质的孔率、电解液的量、铅板的厚度等。 2) 电池使用过程中的因素 包括电池放电时的放电终止电压、电池工作环境（温度、湿度）、放电电流大小、电解液的密度、电池使用的时间、电池使用过程中的保养等。 5、铅酸蓄电池剩余容量测试方法 1) 传统测试方法 传统的容量测试方法是将电池接上一个负载进行放电，按照某一 个恒定的放电率，放到终止电压后，停止放电，计算放电时间和放电电流的乘积，就得到电池的容量。这种方法虽然可以比较精确的得到铅酸蓄电池的保有容量，但是这种方法在测量过程中时间长，人工成本高，消耗的电池能量高，对在线的电池组有一定的风险，同时由于要对电池经常性的放电，这样就加速了电池的老化，缩短了电池的使用寿命，因此在很多场合不适用。 例如，电池用10A 的电流放电，放电时间为10H ，则此电池的容 量为10*10=100AH 。 对于一个200AH/12V 的蓄电池，如果采用20小时放电率进行放电， 则放电电流为10A （0.05C ），放电到终止电压10.5V ，电池可以连续放电20小时。 2) 安培时间积分法
蓄电池修复方法与技巧 修复方法有电子法、化学法和物理法。化学法是用含有“活性剂”化学成分的特殊电解液(一般为半透明液体)注入铅酸蓄电池内，靠化学反应消除硫酸铅结晶，促使蓄电池内电流畅通并再生已老化的电池及有效延长其使用寿命。 1、充电法：一般硫化较轻的蓄电池，可以通过正常充电恢复。一般的说，放电电流越大，电池的寿命越短;放电深度越深，电池的寿命也越短。从理论上蓄电池使用时应尽量避免深放电，应做到浅放勤充，但对一些硫化的电池进行过充电或采用脉冲式充电器(比如，科林)充电器有着较好的恢复一定的容量的作用。 2、水疗法：对硫化较重的蓄电池，进行“水疗法”充放电，才能恢复正常。 (1)用医院点滴用的500毫升滴流瓶容量的蒸馏水兑上0.5毫升分析纯浓硫酸配制成密度大约为1.050的稀硫酸电解液作为补水用。 (2)撬开电池上盖(必须小心进行以免损坏)，旋开单格控制阀
(或摘下胶皮罩)，给电池补加自配的1.050的电解液5毫升-15毫升，注入电解液后最好是电池置放10小时以上，使补充液浸透入隔板内至刚好看到有流动电解液出现(用手电筒垂直照射孔内看的更清楚)或将电池翻转90度，让小孔面向侧面，使多余电解液溢出，然后回翻)。 (3)连接好电池与测试仪，按动测试仪“电池修复”功能按钮，进行修复。测试仪自动进入三六小时去硫修复，三小时去硫时间之后自动转入工作模式“3”，既充电——放电——充电，充电电流为3A，放电电流为5A，测试仪自动显示放电容量和时间，非常直观。每次纪录下容量，反复三、四次直到容量不再上升为止。 3、电池并联分流法：如果修复过程中电池温度上升很快，应减小充放电电流，这时可以把两只电池并联后接入一路测试仪线路上，充放电电流为原先的1/2(忽略内阻差异)，效果也很好。(注意：如果并联的电池电压和容量差距较大时，用大于6A电流的二极管隔离电池或先单独给于预充电，以免电压和容量高的电池对另一电池引起冲击和影响。) 4、电池串联修复法：当单节电池标称电压低于12V时采用此法。如，市面上可充电应急灯常采用6V4AH，还有6V7AH 蓄电池，而测试仪单路输出为12V。此时可以串联两只6V电池接入测试仪进行去硫修复(注意：1应根据电池标称容量选择
蓄电池坏损的修复方法 修复方法 蓄电池坏损是可以修复的，就象人病了需要看病一样，如果只是一般的坏损，如硫化，采取适当的方法就可以修复；如果是致命的坏损，如极板铅粉脱落、穿孔、弯曲等，属物理性能丧失，是无法修复的。这就要求在修复蓄电池时，首先要确认蓄电池的损伤程度和原因，对症的进行修复。 （一）电瓶检测 第一步、检查蓄电池外表状态： 检查蓄电池外形是否完好。检查蓄电池外壳是否凸出、漏夜、断隔、电瓶接线端子腐蚀等，如果有这种现象，说明电瓶已经坏死； 第二步、检查蓄电池电压是否正常： ⑴在充电进行时（二个小时后），分三次检测每节单块电瓶的电压，每次间隔20分钟，如果有单块电池的电压超过15V的，意味电瓶硫化；如果电压始终达不到13V以上的，说明这节电瓶短路或单格落后； ⑵在放电进行时，用万用表分三次测量每节单体电瓶的电压，每次间隔10分钟，如果某单块电瓶的电压下降的比其他几节电瓶快，并且低于10V，加上这节电池放电时间最短，那么这节电池就是问题电池。 ⑶检测单块电瓶的静态电压（浮电）。当电压为零时，有两种可能：一种是电瓶完全断路，电路不通，电压为零；另一种就是电瓶放置时间过长，电压低至1-2V，甚至为零。 第三步、检查蓄电池电解液是否“失水”、发黑： 检查电解液是否变质或“失水”。对蓄电池充电3-6个小时后，用手触触摸每节电瓶外壳侧面，如果电瓶发热烫手，这节电池已经坏死；如果只是发热，温度在40度左右，同时充电时充电器一直亮着红灯，说明电池严重“失水”；另外也可以打开电瓶的盖子，检查“失水”状态。 电解液是否发黑可以直接判断电池极板的好坏。打开蓄电池上面的盖子，可以看见有六个园孔，检查每个孔内电解液的颜色，如果呈黑色，说明极板铅粉已经脱落，这节电池坏死。 （二）蓄电池修复方法浅谈 蓄电池修复并不难。如对整组蓄电池（串联）同时进行修复难度就大（电池硫化的除外），只要电池组内有一节电池属物理损伤，使用修复仪器效果就不明显，但是要分开电池组，一节一节电池单独的进行修复，不仅可以检测电池坏损类型，也可以采取不同的方法进行修复，所以修复电池关键是修复单体电池（一般为12V），下面就简单的介绍几种： 1、脉冲修复法： 蓄电池消除硫化比较好的方法就是采用脉冲修复法。在修复蓄电池时，脉冲的瞬间电压一般根据产品所体现的功能需要，采取的瞬间电压为60V—300V之间，如用于蓄电池延寿的产品脉冲电压值就不益过大，专门由于蓄电池修复产品的脉冲电压值就可以偏大（如果脉冲电压值太大对电池极板会造成损伤），脉冲电压高，蓄电池修复时间短，脉冲电压低，蓄电池修复时间相对就长，尽管脉冲瞬间电压
铅酸蓄电池电池失效的主要原因和分 析 铅酸蓄电池失效可能有多种原因造成的，例如硫化、失水、热失控、活性物质脱落、极板软化等等，接下来将一一为大家介绍和分析。 1.硫化 铅酸蓄电池充放电的过程是电化学反应的过程，放电时，生成硫酸铅，充电时硫酸铅还原为氧化铅。这个电化学反应过程正常情况下是循环可逆的，但硫酸铅是一种容易结晶的盐化物，当电池中电解溶液的硫酸铅浓度过高或静态闲置时间过长时，就会"抱成"团，结成小晶体，这些小晶体再吸引周围的硫酸铅，就象滚雪球一样形成大的惰性结晶，这就破坏了原本可逆的循环，导致硫酸铅部分不可逆。结晶后的硫酸铅充电时不但不能再还原成氧化铅，还会吸附在栅板上，造成了栅板工作面积下降，铅酸蓄电池发热失水，铅酸蓄电池容量下降，这一现象叫硫化，也就是常说的老化。硫化还会导致短路、活性物质松弛脱落、栅板变形断裂等"并发症"。 只要是铅酸蓄电池，在使用的过程中都会硫化，但其它领域的铅酸电蓄池却比电动自行车上使用的铅酸蓄电池有着更长的寿命，这是因为电动车的铅酸蓄电池有着一个更容易硫化的工作环境。与汽车用启动电池不同，汽车电池点火放电后，电池始终处于浮充状态，放电形成的硫酸铅很快又被转化为氧化铅，而电动车放电时，不可能同时进行充电，这就造成硫酸铅大量堆集，如果深放电，这时硫酸铅浓度更高，而且电动车骑行后很难有条件及时充电，放电形成的硫酸铅不能及时充电转化为氧化铅，就会形成结晶。所以，循环寿命，根据放电深度不同而差别很大，放电深度越深，循环次数越少，放电深度越浅，循环次数越多，根据试验结果放电深渡与循环次数联系如下表：放电深度70%50%20%10% 循环寿命500次1000次2800次7000次 一些铅酸蓄电池在做70%的1C充电和60%的2C放电中，由于采用连续大电流循环，破坏了电池生成大硫酸铅结晶的条件，所以可能看不到铅酸蓄电池硫化对电池的破坏。如果试验中途停顿，铅酸蓄电池硫化的问题就会显现。由于电池重量大，一些用户经常采取电池经过多次使用放完电才再次充电，这样电池放电以后没有及时充电，铅酸蓄电池硫化就比较严重。另外，铅酸蓄电池的硫酸比重比较高，也是铅酸蓄电池硫化的重要因素。而铅酸蓄电池硫化，破
1、接收维修电池: （1）观察外表，膨胀、外有破损不能修复；（2）外形没有变化的，测量开路电压，充电后若开路电压低于12伏（没有放置20天以上），可能有断格或短路情况，不能维修。 2、修复前测试容量（此步可省略） 普通档充电后（红色接正极，黑色接负极），然后测试容量。 3、修复基本步骤: （1）开盖。顺着排气孔撬开电池上方的盖板。有ABS胶粘接和达扣连接的，注意不要损坏盖板。 （2）开排气阀。打开橡胶帽，露出6个排气孔，橡胶帽周围有填充物的，注意保管填充物。 （3）补充溶液。打开蓄电池密封盖（包括免维护的阀控密封式蓄电池），查看其溶液情况，根据其溶液情况补充“增溶液”（注：浓度为0.5%的分析硫酸溶液，补充把铅板覆盖至1mm为佳。 （4）普通档充电。静止2—24小时，再进行补水档限流充电（14.7V），当充电电流在400mA以下，为充电自动结束。 （5）脉冲修复。充电结束后，静止30分钟左右，吸出多余溶液，再进行脉冲修复，右边8个接头为8个脉冲修复键，红色接电正极，黑色接电池负极。其修复时间根据电池容量和硫化程度决定，一般10AH单路脉冲修复时间约40小时（若要缩短修复时间，可以采取并联脉冲修复方式）；Ⅱ型活化仪脉冲修复电流的选择：7AH～14AH脉冲电流为0.1～0.3A，17～40AH 脉冲电流为0.3～0.8A。 （6）充足电。修复结束后，进行普通档恒压限流充电（14.7V），一直到充电电流下降到300mA以下；17AH以上的电池可用Ⅱ型活化仪电流选择档充电一只电流下降到0.5A。 （7）修复后容量测试。充足电后，静置30分钟左右，再进行第一次修复的容量测试。若容量能达到70%以上，修复基本结束，若容量在70%以下，可进行第二次修复（即充足电，再进行脉冲修复……）。 （8）盖上排气阀和电池盖板。如果是胶接的，涂胶粘接并加压。再静置到完全凝固，然后根据其容量进行组配。

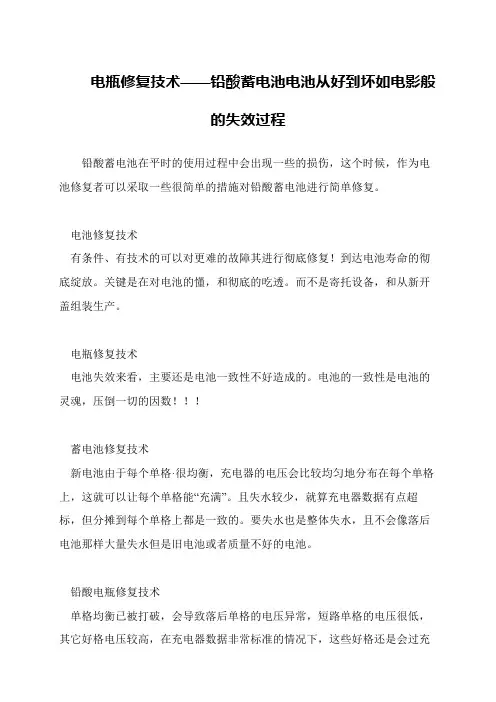

铅酸蓄电池的失效模式（朱松然） (2012-07-15 12:23:21) 转载▼ 标签： 分类：电池 失效 铅酸蓄电池在使用初期，随着使用时间的增加，其放电容量也增加，逐渐达到最大值；然后，随着放电次数的增加，放电容量减少。电池在达到规定的使用期限时，对容量有一定的要求。牵引电池的容量不得低于80％；对于启动电池，应不低于70％。电动助力车电池标准规定也为70％。 一、铅酸蓄电池的失效模式 由于极板的种类、制造条件、使用方法有差异，最终导致蓄电池失效的原因各异。归纳起来，铅酸蓄电池的失效有下述几种情况： 1、正极板的腐蚀变型 目前生产上使用的合金有3类：传统的铅锑合金，锑的含量在4％～7％质量分数；低锑或超低锑合金，锑的含量在2％质量分数或者低于1％质量分数，含有锡、铜、镉、硫等变型晶剂；铅钙系列，实际为铅—钙－锡－铝四元合金，钙的含量在0.06%～0.1%质量分数。上述合金铸成的正极板栅，在蓄电池充电过程中都会被氧化成硫酸铅和二氧化铅，最后导致丧失支撑活性物质的作用而使电池失效；或者由于二氧化铅腐蚀层的形成，使铅合金产生应力，使板栅长大变形，这种变形超过4％时将使极板整体遭到破坏，活性物质与板栅接触不良而脱落，或在汇流排处短路。 2、正极板活性物质脱落、软化 除板栅长大引起活性物质脱落之外，随着充放电反复进行，二氧化铅颗粒之间的结合也松弛，软化，从板栅上脱落下来。 板栅的制造、装配的松紧和充放电条件等一系列因素，都对正极板活性物质的软化、脱落有影响。 3、不可逆硫酸盐化 蓄电池过放电并且长期在放电状态下贮存时，其负极将形成一种粗大的、难以接受充电的硫酸铅结晶，此现象称为不可逆硫酸盐化。轻微的不可逆硫酸盐化，
电动车电池修复方法怎么修复电池怎么修电瓶铅酸电池 蓄电池修复方案 蓄电池组容量减少，电动车行驶距离缩短，哪怕蓄电池组“坏死”，您都不要着急，按照我们提供的本方案，使用我们的产品：蓄电池延寿修复器—易行宝∕易能王（以下简称修复器），自己动手，简单操作，您便可以获得意外的惊喜！ 蓄电池组是由2块以上的单体蓄电池串联组成（如36V的蓄电池是由3块12V 的蓄电池串联组成，48V的蓄电池是由4块12V的蓄电池串联组成等），蓄电池容量减少的原因很复杂，但归结起来主要是： 1、电池极板因结晶而硫化，严重的硫化会腐蚀极板，使蓄电池完全坏死； 2、蓄电池极板因“过充电”或“过放电”而软化，有的还导致极板铅粉脱落、穿孔、外壳变形或电解液外漏等； 3、蓄电池“失水”（包括免维护蓄电池）而无法产生电解化学反应，严重的“失水”会使电解液变质发黑或成为硬块； 4、电动车启动、加速、过重负载产生的瞬间强电流拉伤电池极板，使极板涂层逐渐脱落而导致电池容量减少，往往连接蓄电池组负极的最后一节单体蓄电池最容易坏死，这就是因“过放电”而引起的； 5、电池短路、断隔等。 在蓄电池使用中真正感觉到蓄电池完全坏死的不多，而因为硫化和“失水”引起蓄电池容量下降的情况只是一般常见问题，根据我们最新研究发现，瞬间强电流损坏电池极板的更为严重，表现在：电动车电机功率越大、电池使用寿命越短。 属于蓄电池或蓄电池组硫化的，使用《修复器》完全可以修复，但是蓄电池组出现“坏死”或“失水”就需要间接的经济式修复。这是因为蓄电池组是由几块蓄电池串联组成，只要有一块蓄电池极板“坏死”，就会形成回路，使《修复器》的
电脉冲无法穿越每块蓄电池，达不到电池修复的效果；再就是蓄电池“失水”也会造成《修复器》粉碎的硫酸结晶因蓄电池内部缺少水分而无法溶解，在“坏死”和“失水”的情况下，用户使用《修复器》后的感觉就是效果不明显。对于“坏死”和“失水”的蓄电池组，用户往往听从电动车商和蓄电池商的解释，重新花几百元钱买一组新电池，须不知只因一块蓄电池坏死而丢掉其它还好的蓄电池，实在是太可惜、太浪费了！ 那么使用《修复器》修复蓄电池是不是有更好的方案？我们的回答肯定是：有的！下面就是我们根据多年实验给用户提供的蓄电池修复方案。 方法步骤 当使用《修复器》5-15天发现蓄电池修复没有明显的效果时，可以肯定的得出结论：蓄电池或蓄电池组内至少有一节蓄电池“坏死”或蓄电池存在严重的“失水”状态；这时就需要按照本方案来修复蓄电池。 一、分步检查蓄电池的好坏 检查蓄电池是否“坏死”或“失水”只需要肉眼和一部万能表、一把金属的扁口螺丝刀就可以了。 第一步、检查蓄电池外表状态： ⑴检查蓄电池外形是否完好。检查蓄电池外壳是否凸出、漏夜、断隔，如果有 这种现象，说明电池已经坏死； ⑵对蓄电池充电3-6个小时后，用手触摸电池外壳侧面，看是否发烫、发热等，如果电池烫手，这节电池已经坏死；如果电池发热，温度在40度左右，说明电池严重“失水”。 第二步、检查蓄电池电压是否正常：
对铅酸蓄电池进行原理及失效原因分析 铅酸蓄电池已发明有一百多年了，铅酸蓄电池主要壳体、正负极板、隔板，电解液在电场作用下将电能转变为化学电能贮存，又将化学电能转为直流电能，并可反复进行数次充放电循环的一种装置。普通铅酸蓄电池设计寿命为2-3年，而往往实际使用只一年我时间或更短时间，免维护铅酸蓄电池设计寿命为7-15年，有的制造出来由于贮存时间过长，未经使用就已失效报废，远远短于预期使用寿命，导致能源的浪费及应用的经济效益。 铅酸蓄电池原理 一、铅酸蓄电池电动势的产生： 1、铅酸蓄电池充电后，正极板是二氧化铅（PbO2），在硫酸溶液中水分子的作用下，少量二氧化铅与水生成可离解的不稳定物质——氢氧化铅（Pb（OH） 2、氢氧根离子在溶液中，铅离子（Pb）留在正极板上，故正极板上缺少电子。 2、铅酸蓄电池充电后，负极板是铅（Pb），与电解液中的硫酸（H2SO2）发生反应，变成铅离子（Pb+2），铅离子转移到电解液中，负极板上留下多余的两个电子（2e）。可见，在未接通外电路时（电池开路），由于化学作用，正极板上缺少电子，负极板上多余电子，两极板间就产生了一定的电位差，这就是电池的电动势。 二、铅酸蓄电池放电过程的电化反应： 1、铅酸蓄电池放电时，在蓄电池的电位差作用下，负极板上的电子经负载进入正极板形成电流I，同时在电池内部进行化学反应； 2、负极板上每个铅原子放出两个电子后，生成的铅离子（Pb+2）与电解液中的硫酸根离子（SO4-2）反应，在极板上生成难溶的硫酸铅（PbSO4）； 3、正极板的铅离子（Pb+4）得到来自负极的两个电子（2e）后，变成二价铅离子（Pb+2）与电解液中的硫酸根离子（SO4-2）反应，在极板上生成难溶的硫酸铅（PbSO4）。正极板水解出的氧离子（O2）与电解液中的氢离子（H+）反应，生成稳定物质水；
最全面铅酸蓄电池常见故障和机理分析 快点动力新能源 1、反极的现象及原因 铅酸蓄电池的反极系指蓄电池的正负极发生了改变，反极现象反映在两个方面，一是由于铅蓄电池在装配组装时某单格电池极群组接反或整个电池极群组接反。这种情况下会出现铅酸蓄电池灌完酸用电压表测量端电压时其端电压值小于各单体蓄电池额定电压之和的现象或出现端电压为负的现象。另一方面是铅蓄电池在容量放电时在多个串联使用中，由于某个蓄电池(或某单体蓄电池)容量较低或完全丧失容量。在放电时这个电池很快被放完电被其它电池进行反充电，使原来的负极变成正极，原来的正极变成负极，端电压出现负值的现象。 对于前一种反极故障，在测量蓄电池端电压时(多个单体电池组成的蓄电池)都可发现，若有一个单体电池反极，不仅失去该电池的2 V电压，而且还要增加2 V反电压，端电压要降低4V左右。例如，对于额定电压为12 V的电池，如测量其端电压为8 V左右，说明有1个单格电池反极。如测量其端电压为4 V左右说明有2个单格反极，如测量其端电压为-4 V左右说明有4个单格反极，如测量其端电压为-12 V说明6个单格均反极。 对于后一种反极故障，其端电压值(负值)随放电情况而不同。一般在检测时，对于这种情况要及时将蓄电池从放电线路中摘除下来，以免对蓄电池有所损坏。 2、短路现象及原因 铅酸蓄电池的短路是指铅酸蓄电池内部正负极群相连。铅酸蓄电池短路现象主要表现在以下几个方面： (1)开路电压低，闭路电压(放电)很快达到终止电压。 (2)大电流放电时，端电压迅速下降到零。 (3)开路时，电解液密度很低，在低温环境中电解液会出现结冰现象。 (4)充电时，电压上升很慢，始终保持低值(有时降为零)。 (5)充电时，电解液温度上升很高很快。 (6)充电时，电解液密度上升很慢或几乎无变化。 (7)充电时不冒气泡或冒气出现很晚。 造成铅酸蓄电池内部短路的原因主要有以下几个方面： (1)隔板质量不好或缺损，使极板活性物质穿过，致使正、负极板虚接触或直接接触。 (2)隔板窜位致使正负极板相连。 (3)极板上活性物质膨胀脱落，因脱落的活性物质沉积过多，致使正、负极板下部边缘或侧面边缘与沉积物相互接触而造成正负极板相连。 (4)导电物体落入电池内造成正、负极板相连。 (5)焊接极群时形成的“铅流”未除尽，或装配时有“铅豆”在正负极板间存在，在充放电过程中损坏隔板造成正负极板相连。 3、极板硫酸化现象及原因 极板硫酸化系是在极板上生成白色坚硬的硫酸铅结晶，充电时又非常难于转化为活性物质的硫酸铅。铅酸酸蓄电池极板硫酸化后主要有以下几种现象。
电动车铅酸电池补液修复 那辆电动自行车到今年冬天开始不行了，充一次电跑的路只有新车时的一半还不到。算算也用了6年了。看来电瓶寿命是到了，觉得用了6年也值了。都听别人说电瓶寿命是一到两年，估计也许和使用频率有关系，我这车平均每个月用3次，通常都是周末跑次远路。如果是和年数有关系的话，那我这电瓶的寿命也太长了。 我可是个喜欢折腾的人，最喜欢干死马当活马医的事，看来这下又有事情做了。网上查了些资料，看到确实有电瓶修复这事，淘宝上还有卖电瓶修复机，有种大的机器是店家用的，没搞明白是什么原理。还有种是家用的，价格百来块，其实就是个充电器。只是他的充电方式不同于随车送的充电器，采用了正负脉冲的充电方式，据说能有效去除极板硫化（电池长时间使用后容量下降的一个原因），当然我不是个听人一吹就会掏钱的人，又是一番查找资料，结果是，正负脉冲确实对修复硫化有一定作用，并且充电时不容易发热，对延长电池寿命有点好处。想想这个5年的电瓶想必硫化已经非常严重了，于是乎买了一
个星扬的正负脉冲充电器，回来完全充放电四次，竟然完全没有效果！我真是失望到了极点，网上人人都说好，为什么到我这里就不灵了？难道有那么多托？ 心灰意冷的我打算买个新电瓶了。在这期间又看到有种说法，电池容量下降有很多原因，主要原因是硫化和失水，硫化的电池用正负脉冲有效果，如果电池失水了修复效果就 不明显了。这下我又能开始折腾了。 我的电池是松下免维护铅酸蓄电池三节组成36V
开始动手前先查些资料吧，网上发布的这方面资料还不多，但是找到一篇比较全面的， 把基本原理搞明白就开始动手了。 首先需要准备些材料， 1 蒸馏水（现在超市里只有屈臣氏的蒸馏水了）
前言： 很多人不知道铅酸蓄电池能不能加水，其实自己完全可以加，危险就是怕里面的硫酸溅出来，戴上橡胶或塑料手套，而且在充电不转电的情况下，加水才有意义，乱加水不但无益，反而有害，而且要加蒸馏水，不要加其他东西，量不要多，下面传授铅酸蓄电池的加水方法以及需要注意的问题。 1 科普：什么是铅酸蓄电池？ 电极主要由铅及其氧化物制成，电解液是硫酸溶液的一种蓄电池，放电状态下，正极主要成分为二氧化铅，负极主要成分为铅;充电状态下，正负极的主要成分均为硫酸铅，分为排气式蓄电池和免维护铅酸电池，电池主要由管式正极板、负极板、电解液、隔板、电池槽、电池盖、极柱、注液盖等组成，机房一般用的都是铅酸储能蓄电池，一般是同过UPS给机房设备供电做后备电源。 2 哪些蓄电池需要补水呢？ 1、容量下降到20%以下的铅酸蓄电池缺水严重，必须。 2、容量下降到40%以下、20%以上的铅酸蓄电池缺水较多，建议补水修复。
3、容量下降到60%以下、40%以上的铅酸蓄电池缺水不多，如果有条件补水蓄电池修复效果会更好。 4、容量下降不到60%的基本不缺水，无需补充。 铅酸蓄电池的6个单格补水量正常时应相差不大，具体到每只铅酸蓄电池一次补水多少，要看铅酸蓄电池的失水程度。总之，在整个修复过程中应保证铅酸蓄电池的各单格内有流动的电解液 3 铅酸蓄电池的加水办法步骤： 一般铅酸蓄电池加水多少才合适呢？一节12V的铅酸电池有6个单格，每个单格电解液总量根据电池容量大小约为几十到百余毫升之间。通常需要补充的部分只需几毫升至几十毫升，具体以电解液刚刚浸满极板群为宜，铅酸蓄电池加水的方法和步骤： 打开铅酸蓄电池是指打开铅酸蓄电池上的安全阀，能够直接看到铅酸蓄电池的内部。铅酸蓄电池的安全阀的位置在铅酸蓄电池的安全阀盖的下面，安全阀盖一般是用胶粘接或用超声波焊接到铅酸蓄电池大盖上的。给铅酸蓄电池补水应按照以下操作程序进行。 1、准备工作。用蒸馏水和纯硫酸配置电解液，比例是:500ml，蒸馏水，加入0.5ml，纯硫酸。准备标准的橡胶安全阀备用。工具有:改锥、吸管(可以用一次性针管代替)，透明聚乙烯管，直径耍适合吸管(针管)吸口，ABS胶。 2、顺着排气孔撬开铅酸蓄电池上方的盖板。一些铅酸蓄电池的盖板是ABS胶粘接的，一些铅酸蓄电池是用搭扣连接的。注意撬开盖板的时候，不要损坏盖板。这时可以看到6个安全阀的橡胶帽。
