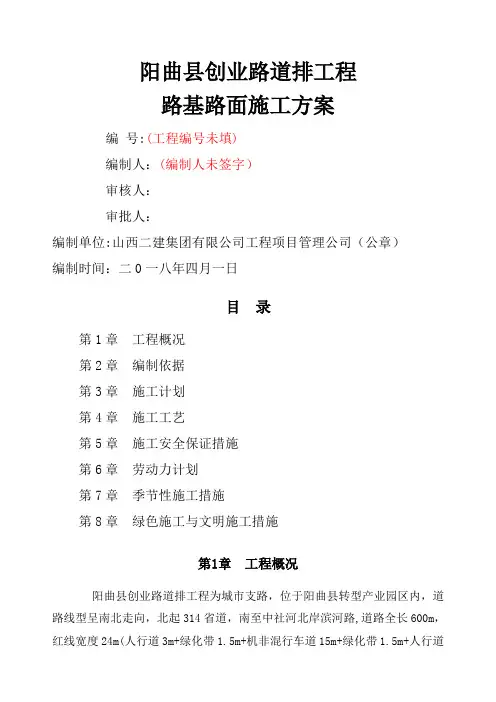

阳曲县创业路道排工程
路基路面施工方案
编号：(工程编号未填)
编制人：（编制人未签字）
审核人：
审批人：
编制单位：山西二建集团有限公司工程项目管理公司（公章）编制时间：二0一八年四月一日
目录第1章工程概况
第2章编制依据
第3章施工计划
第4章施工工艺
第5章施工安全保证措施
第6章劳动力计划
第7章季节性施工措施
第8章绿色施工与文明施工措施
第1章工程概况
阳曲县创业路道排工程为城市支路，位于阳曲县转型产业园区内，道路线型呈南北走向，北起314省道，南至中社河北岸滨河路，道路全长600m,红线宽度24m（人行道3m+绿化带1.5m+机非混行车道15m+绿化带1.5m+人行道3m），为城市支路，设计时速30km。机非混行车道路面结构为：上面层采用4cm细粒式SBS改性沥青砼面层AC-13，改性乳化沥青粘层油，下面层采用6cm厚中粒式沥青砼基层AC-20，20cm水稳层（水泥含量5%），20cm水稳基层（水泥含量3%），路面结构底换填30cm厚6%灰土。人行道结构为：6cm 水泥砖，3cm水泥砂浆结合层，10cm厚c30水泥砼垫层，15cm级配碎石垫层。道路的地下管线有：污水管道、雨水管道、给水管道、电力排管。
第2章编制依据
2.1沥青混凝土路面设计规范JTGD24-2002
2.2沥青混凝土路面施工技术规范JTG F30-2003
2.3《公路路面基层施工技术规范》JTJ034-2000
2.4《城镇道路工程施工与质量验收规范》CJJ 1-2008
2.5《公路路基施工技术规范》JTG F10-2006
2.6《公路改性沥青路面施工技术规范》DB14/T 160-2007
2.7《公路沥青路面施工技术规范》JTG F40-2004
2.8《混凝土路缘石》JC 899-2002
第3章施工计划3.1、施工准备
表3.1-1 施工进度计划表
表3.1-2 主要人员进场计划表
表3.1-2 施工机械配备计划表
为优质高效承建好本工程，项目部由项目经理、施工员、技术员、质量员、安全员等组成强有力的项目管理机构。在项目经理的领导下，作为本项目管理的组织机构，全面负责本工程从开工到竣工全过程的施工生产、安全、施工技术、施工质量、结算等管理工作。
3.2、各种临时工程及临时设施、施工措施
3.2.1、施工营地布置
项目经理部设在煤场，施工队住房、料库、值班室、保安室及其他施工用房均利用现有的房屋，材料进场及车辆出入均可以利用现有便道，周围场地较平整。
3.2.2、施工用水
施工用水采用水车运输。
3.2.3、施工用电
施工用电电源由蒲子村变台引来，根据施工供电“三相五线制”的原则，
结合本工程的具体环境条件，负荷较大、供电的临时性、距离、设备众多且移动频繁等，针对这些特点，从安全用电、节约电能、降低工程造价，保证供电安全可靠等角度出发，对现场施工供电作较周密的安排。
3.2.4、工地排水
设置集水坑将水集中、沉淀、过滤后，利用水泵、临时排水通道排入沟渠，局部水位较高处采用井点降水，重点地段雨季施工采取临时覆盖。
3.2.5、环保及三废处理
本工程拟集中建立垃圾站，并于环保部门联系统一处理，施工中生活废水、施工污水经与有关部门联系征得同意后，排向指定地点，处理效果达到国家规定的三废处理标准后排放，并征得三废主管部门的同意。
3.3、现场恢复
施工过程中保持工完料清的原则，每完工一段，在征得监理同意后，需要恢复的立即恢复至原貌；对于临时工程占用场地，完工后按有关规定或协议恢复。
第4章施工工艺
4.1、路基工程
本路段路基采用30cm6%灰土换填处理，后进行两道水稳基层，分别为3%水稳底基层和5%水稳基层。
4.1.1、施工准备
进场后，根据设计图纸对既有道路情况进行详细调查，掌握第一手资料。
地质调查核实：施工前搜集详细的工程地质、水文地质及路基设计情况，结合工程实际，掌握本地区地基处理经验和类似工程地基处理经验和使用情况。
填料的选择及修筑试验段：路基填筑前先对取土场的土样进行土工试验，以确定填料的种类和含水量，符合规范要求后，方可用于路基填筑。
对不符合规范要求的填料，修改取土位置，或采取达到标准的改良、加强
压实等措施。施工按规定定期对取土场的土进行抽检试验。
4.1.2、施工工序
路基填筑以机械作业为主，人工配合。配置一定数量的挖掘机、装载机、自卸车装运；推土机、平地机整平；振动压路机及小型振动器具压实。为确保施工质量，加快进度，提高施工效率，采用“三阶段、四区段、八流程”的作业程序组织施工。
三阶段：准备阶段—施工阶段—竣工阶段。
四区段：填筑区—平整区—碾压区—检验区。
八流程：施工准备—基底处理—分层填筑—摊铺整平—洒水或晾晒—机械碾压—检验签证—路基面整修。
4.1.3、测量放线工作
1、恢复定线测量
在地面上进行中线测量前，应根据设计部门交桩，对导线点及水准点进行复核，根据施工要求，道路每隔200～300m 设一临时水准点。
2、填挖方施工测量
每一地段开工前应根据设计图纸放线，测设中心桩、边线桩。施工中应经常检查各测量标志，对遗失或位置移动者随时补钉校正。
4.1.4、路基施工
1、填筑作业
基本要求：施工中始终坚持“三线、四度”，三线即：中线、两侧边线，且在三线上每隔20m 插一面小红旗，明确中线、边线的控制点；四度即：厚度、密实度、拱度、平整度。通过控制路基分层厚度以确保每层层底的密实度；控制住密实度以确保路基的质量及工后沉降不超标；控制拱度以确保雨水及时排出；控制平整度以确保路基碾压均匀及在下雨时不积水。
在路基中心线每200m 处设置一座固定桩，在固定桩上标出每层的厚度及标高。每层填土前做出路肩，在路肩两侧每隔50m(局部加密到每隔20m)设
置一道临时泄水槽至路基外排水沟，与路基填筑同步进行，确保雨季路基上的水及时从泄水槽中排出，避免雨水冲刷边坡。
2、分层填筑
按设计路基横断面全宽纵向水平分层填筑压实。分层厚度根据填筑压实试验段所确定的工艺参数严格控制，路堤每20m 设一组标高点，每层压实厚度不大于30cm，不小于20cm，最大虚铺厚度不超过35cm。地形起伏时由低处分层填筑，由两边向中心填筑。边坡两侧各超填30cm 宽，以方便机械压实作业，保证路堤全断面的压实度一致，竣工时刷坡整平。
根据自卸车容量计算堆土间距，以便平整时控制均匀的分层厚度。
3、摊铺整平
填土区段完成一层填筑后，先用推土机初平，再用平地机终平，做到填层面在纵向和横向平顺均匀，以保证压路机的碾压轮表面能基本均匀接触地面进行压实，达到压实效果。摊铺时层面做成向两侧倾斜2%～3%的横向排水坡，以利路基面排水。在推土机摊铺平整的同时，对路肩进行预压，保证压路机进行压实时压到路肩不致滑坡。
4、洒水、晾晒
根据试验段所得出的结论，选择最佳控制含水量，路堤填土的含水量控制在6%±2%。当含水量超出最佳含水量的+2%时，采取在路基上摊铺、用悬耕机松土晾晒的办法，降低填土的含水量。
5、机械碾压
碾压前，先对填筑层的分层厚度和平整度进行检查，确认层厚和平整度符合要求方能进行碾压。开始碾压时，先用小吨位光轮压路机对松铺土表面预压，然后再用大吨位振动压路机碾压。压实作业按照先压路基边缘，后压路基中间，纵向进退，先慢后快，先静压后振动，由弱振至强振的操作规程进行碾压。碾压施工中，压路机往返行驶的轮迹必须重叠一部分，光轮压路机重叠
1/2 轮宽，振动压路机重叠40～50cm，相临两区段纵向重叠2.0m。压实作业做到无偏压、无死角、碾压均匀。
6、填筑压实的几个特殊处理
机动车道下的管道、雨水支管等结构物的埋深较浅，回填压实度达不到验标要求时，可用灰土或砂砾对管沟胸腔、管顶检查井及雨水口周围进行处理。如管顶距路床面小于70cm 时的排水管道，则采用砼进行360度包封。
4.1.5、路基整修及翻浆处理
1、路基填挖接近设计标高时，应对道路中线位置和横、纵断面路床顶面高程及路床顶面中线两侧宽度按设计要求进行测量，修改不合格项目。
2、挖方路基其顶面高程达到设计标高时，需进行碾压，使其压实度符合设计要求。当土干时，要洒水，使其含水量接近该土壤的最佳含水量时上碾。
3、道路路基的土体，因含水量过大，在车行、碾压时发生颤动或表面裂纹时，一律要进行翻浆处理。局部翻浆的，要挖出换填含水量适宜的土，或将原土进行晾晒，当含水量适宜时，再回填碾压。或将含水量大的土中掺拌干石灰粉，以便降低含水量并加固土体。
4.1.6、路床整修及碾压
确定路床的纵向中心线、路床宽度和路床的横坡度。
为了达到设计要求的路床土基的弹性模量值，路床顶面以下30cm深的土层必须达到有关规范、验标要求的压实度。
4.2、路面工程
施工前，严格对下承层进行检查，在符合规定标高和压实强度的路基上进行路面底基层、基层的施工。施工前选择一段长度为100～200m 的路段进行各结构层的铺筑试验，以检验拟定的施工工艺流程和施工方法的合理性、施工组织及施工机械的适应性。通过修筑试验段，优化拌和、运输、摊铺、碾压等施工机械设备的组合及各工序的衔接，明确各施工人员的岗位职责，提出混合料生产配合比，提出施工标准和方法。
4.2.1、级配碎石底基层施工
1、配料准确，混合料必须均匀，没有粗细颗粒离析的现象。
2、在最佳含水量时，压实度（按重型击实标准控制）不小于96%。
3、级配碎石所用石料的压碎值不大于35%。
4.2.2灰土底基层施工
1、下承层准备与测量放样
施工前对下承层按质量验收标准进行验收，并精心加工。之后，恢复中线。
2、备料和混合料拌和
使用的原材料符合质量要求，使用挖掘机集中进行拌和。
3、混合料摊铺
采用推土机及刮平机按试验路段所求得的松铺系数进行摊铺。
4、整平碾压
混合料摊铺、整型后，按技规所定压实方法进行压实，在平曲线段，压路机由内侧向外侧碾压。路面两侧，多碾压2-3 遍。在碾压过程中，如有“弹簧”、松散、起皮等现象，要及时翻开重新拌和，或用其它方法处理，使其达到质量要求。
5、洒水养生
洒水养生时间不少于7 天，未铺基层时，除洒水养生车辆外，禁止其他车辆通行。
4.2.3、水泥稳定碎石基层施工
本工程采用水稳搅拌站拌合，拌合后及时运至施工点。拌合料及时测定水泥剂量底基层为3%（重量比）最大剂量不超过3.5%，基层水泥剂量为5%（重量比），最大剂量不超过5.5%。
1、测量放样
（1）、在底基层顶面恢复路中线。直线段每15～20m 设一桩，平曲线段每10～15m 设一桩，并在两侧路肩边缘外设标示桩。
（2）、在两侧标示桩上用明显标记标出水泥稳定基层边缘的设计标高，以保证摊铺质量。
2、准备下承层
水泥稳定碎石底基层的下承层（6%灰土）表面应平整、坚实，具有规定的路拱，没有任何松散的材料和软弱地点。下承层的平整度和压实度应符合设计标准。过路管道回填部位要按照相应结构层要求施工，并与原结构层相接密实无错台。在摊铺基层前将底基层表面洒水润湿，但不能存有积水。
3、厂拌法施工
（1）、本工程采用厂拌法生产水泥稳定混合料的方式，拌合采用500 吨/小时的强制式粒料拌合机拌合，用8 吨自卸车装运。
（2）、厂拌法全路段施工前，应进行实验段的施工。一方面检验工程的材料、配合比、拌合机械、摊铺机械、压路机械和施工工艺；另一方面是确定现场摊铺时虚铺厚度，确定松铺系数，保证压实厚度和密实度，同时总结出最佳碾压程序。实验段完成后，进行施工总结，将总结报告上报监理工程师批复，合格后开始全路段摊铺。
（3）、拌合时先将水泥、碎石（砾石）按重量比装入拌合机，在略大于最佳含水量的情况下拌合均匀。拌合合格的混合料及时用自卸车运抵摊铺现场。拌合时，拌合的时间和用料称量应准确，加水应准确，应视运输的远近和天气情况，在征得监理工程师的同意后，调整加水量，以保证混合料在压实前达到最佳含水量。
（4）、测量人员在开始摊铺前，应按设计标高钉好钢钎，并挂好基准线。
摊铺采用摊铺机完成。控制好摊铺机的运行速度。首先经过试验段施工，确定水泥稳定碎石（砾石）基层的最佳松铺系数、最佳碾压程序，用以指导大面积施工。摊铺过程中如有离析现象设专人点补，以确保摊铺面的均匀平整，
沿纵向每隔10m 为一断面检测摊铺后的顶面高程,发现问题及时调整。
（5）、碾压时应特别注意混合料的含水量，并按市政道路路面基层施工技术规范中的操作规程进行。碾压时间控制在水稳基层初凝以前，一般不超过两小时。碾压工作用振动压路机和轮胎压路机完成，自路边向路中碾压错1/2 轮，胶轮压路机错一轮胎宽度。先用振动压路机不挂振碾压一遍，再挂振一挡碾压至密实度达到技术规范标准，最后使用胶轮压路机消除表面轮迹。
（6）、压实面应无错台、鼓包、坑凹、裂缝和松散情况，不合格的部位应进行整改。碾压时应注意严禁在完成的或正在碾压的路段上调头和急刹车，碾压成型后禁止一切车辆通行。
4 、养生
（1）、成品表面洒水养生，保持7 天表面湿润。如遇炎热天气，来不及洒水时，可使用彩条布覆盖成品表面。
（2）、养生期间禁止车辆通行，并派专人进行交通管制。
（3）、养生期结束，应按设计要求立即喷洒沥青封油层。
5 、检验与验收
对已完成的水泥稳定基层在自检合格的基础上报监理工程师抽检，合格后方可进行下一步工序施工。
4.2.4、沥青混凝土路面面层施工
本工程路面面层做法为：上面层采用4cm细粒式SBS改性沥青砼面层AC-13，改性乳化沥青粘层油，下面层采用6cm厚中粒式沥青砼基层AC-20。
1、喷洒封油层
水稳基层施工完毕，报监理工程师检验合格后进行封油层施工。封油层用沥青洒布机进行喷洒，要求喷洒均匀，无空白现象发生。每平方米喷洒用量0.8～1.2 千克。
2、普通沥青混合料拌和
各种规格冷骨料由五格冷料仓通过调速电机控制的小皮带放料到主皮带上，完成骨料的粗配，主皮带把粗配料送入滚筒，通过燃烧器对骨料加热，由热电偶监测料温，自动调节燃烧器的风油比，使骨料温度达到设定值。热料经提升机进入振动筛，把热料按目标配合比的规格要求分筛到不同的热料仓（筛网尺寸可根据要求更换），由计算机控制各热料仓拉门，按输入的生产配合比自动配料、计量，然后放料到搅拌锅进行搅拌，同时添加经计算机配比控制计量的石粉及沥青，拌和40 秒后，完成成品料的生产。
3、运输
材料运输至现场应注意以下问题：
⑴、来料的温度一定要满足摊铺温度，即不低于110℃～130℃，不超过160℃为宜，为此在现场应有质量人员对油温进行测定。
⑵、车辆等候时，相互之间应有一定的距离，倒车、停车、卸载应设专人指挥，防止运输车辆与摊铺机发生碰撞影响摊铺质量。
⑶、自卸车卸料后应将负载卸净，并听从指挥离开，避免粒料倒在摊铺机受料斗外影响摊铺工作正常进行。
4、摊铺
⑴、高程控制：施工中除底面层挂金属线以外，中、表面层采用浮动基准梁控制平整度和厚度的施工方法。
⑵、沥青混合料必须缓慢、均匀、连续不间断地摊铺，摊铺过程中不得随意变换速度或中途停顿，摊铺速度应根据拌合机产量，施工机械配套情况及摊铺层厚度、宽度确定，下面层为2 米/分钟,中表面层为3 米/分钟。
在摊铺过程中，摊铺机螺旋送料器应不停顿的转动，两侧应保持有不少于送料器高度2/3 的混合料，_并保证在摊铺机全宽度段面上不发生离析，在熨平板按所需厚度固定后不得随意调整。
⑶、本工程使用TITAN 423 沥青摊铺机完成沥青砼的摊铺工作，用机械摊铺混合料时，不应用人工反复修整。
5、碾压
碾压过程是面层施工中的重要环节，应合理的选择压路机组合方式及碾压步骤，沥青混合料压实宜采用钢筒式静态压路机、振动压路机、胶轮压路机组合。沥青混合料的压实按初压、复压、终压3 个阶段进行。
初压：应在混合料摊铺后较高温度下进行，并不得产生推移、开裂，压实温度在110℃～140℃范围；压路机应从外侧向中心碾压，相邻碾压带应重叠30cm；初压应采用轻型钢筒压路机或关闭振动的压路机碾压两遍，初压后检查平整度及路拱，必要时作适当修整。
复压：复压宜采用重型的振动压路机，碾压遍数不宜少于4～6 遍，达到要求的压实度，并无明显轮迹；使用振动压路机时，相邻碾压带重叠宽度为10～20cm，振动压路机倒车时应先停止振动，并在向另一方运动后再开始振动，以避免混合料形成鼓包。
终压：终压应紧接在复压后进行，终压可选用双轮钢筒式压路机或关闭振动的振动压路机碾压，不宜少于两遍并无轮迹其压实终了温度为钢轮压路机不低于70℃，轮胎压路机不低于80℃。
6、接茬处理
(1)纵向接茬
采用热接茬，此时两条毗邻摊铺带的混合料都还处于压实前的热状态，所以纵向接茬易于处理，且连接强度较好。毗邻摊铺带的搭接宽度约2～5cm。
(2)横向接茬
前后两条摊铺带横向接茬质量的好坏对路面的平整度影响很大，它比纵向接茬对汽车行驶速度和舒适性的影响更大。
处理好横接茬的一个基本原则是，要将第一条摊铺带的尽头边缘锯成垂直面，与纵向边缘成直角，并在接茬处涂刷浮化沥青或粘结油。
4.2.5、路缘石的安装
路缘石的施工采用大理石制品，规格、尺寸根据设计要求制作，现场收
料时需认真进行成品质量检验，合格后方可使用。
根据施工图确定的路缘石平面位置和顶点标高排砌。道路直线段用100cm 路缘石，曲线半径大于15.00m 时采用100cm 或60cm 的路缘石，曲线半径小于15.O0m 或圆角部分，视半径大小，用60cm 或30cm 的路缘石。相邻之间接缝必须对齐，缝宽为1cm。施工中要注意：
(1）、路缘石的垫层采用C10 水泥砼，在其下为10cm 的碎石或旧料。
勾缝用10MPa 的水泥砂浆，灌浆必须饱满嵌实，平石勾缝以平缝为宜，路缘石勾缝为凹缝，深度0.5cm，接缝要进行三天以上的湿法养护。
(2)、在做完基层后，按照设计边线或其他施工基准线，准确放线、定桩。路缘石安放须稳固，做到线段直顺，曲线圆滑。顶面平整无错牙，勾缝饱满严密，整洁坚实。
(3)、雨水口处路缘石安放，应与雨水口施工配合，做到安放牢固，位置准确。
4.2.6、人行道施工
本工程人行道设计的结构层为15cm 级配碎石+10cm 素混凝土层+3cm 水泥砂浆+6cm 面层铺装，人行面层道铺装材料根据设计要求，现场收料需进行成品质量检验合格后方可使用，各种面层材料要求表面光洁，色泽均匀清晰，尺寸符合设计要求，强度符合要求。
人行道板施工要点：
(1)、土路基要在接近最佳含水量时，用小型压路机压实，要求做到表面平整、密实。
(2)、级配碎石应预先筛分成3~4 个不同粒径，单个颗粒最大粒径应不大于圆孔筛40mm，方孔筛31.5mm，破碎率应大于70%，压碎值不大于30%。
(3)、水泥稳定层采用现场机拌，一次性摊铺成型，施工方法及质量要求与道路基层相一致。
(4)、水泥砂浆用于找平和铺砌人行道板的作用，施工时要严格控制含水量，
一般要求是捏起来能成团，便于铺设上层的各种面层材料。小方块铺砌时要求表面湿润，有利于砂浆与预制块的结合。
(5)、铺筑人行道板一般采用“放线定位法”顺序铺砌，板底应紧贴砂浆层，饱满、密实，不得有“虚空”现象。
(6)、经常用3 米直尺沿纵横和斜角方向靠量面层平整度，发现不符合要求的及时整修。面层与其它构筑物接顺，不积水。
(7)、美观是道路工程人行道施工质量控制的关键，面板底的水泥砂浆找平层应平整、密实，上下层结成整体，相邻板块紧贴，表面平整，线条挺括，图案拼装正确。
第5章施工安全保证措施
5.1安全交底
（1）对施工队伍人员进行安全交底工作。安全交底工作做到班组交底，分工分岗明确。每周不少于一次安全活动检查。
（2）全体施工人员劳防用品的应正确使用，施工区域周围工作环境应安全，各种机械设备的安全保险装置应完好有效，各类安全技术措施的应落实到位，主要工具应完好。
（3）全体施工人员必须遵守安全生产的六大纪律，遵守国家和企业颁发的有关安全生产规定，落实执行施工现场安全标化管理实施细节。
（4）对全体施工人员宣讲有关安全方面的经验教训，通过学习，提高安全意识和主观能动性，自觉遵守安全规定。
5.2用电安全
（1）加强电气设备的用电安全，采取有效的接地保护措施，严格按规程操作，对电气线路在施工前应进行必要的检查，防止破损漏电。
（2）用电线路合理安排，非电工人员不得更动线路及设备，严禁乱拉乱
接电线。临时用的电线中间不得有接头。
（3）配电箱应用接地装置和防护措施，电线应架空或埋地敷设，危险区域应设立安全标志。分布电箱内的线路开关应安装整齐，各种线路应按照一机一闸的原则。
5.3特殊作业安全
（1）对于特殊工种要进行专业培训，持证上岗，严禁无证操作。应密切配合按操作规程作业，制订安全操作规程。
（2）正确使用各种机械，连接钻机底座的螺丝要经常检查、保养，对各类传动机械必须设置安全防护装置。
（3）吊机施工时，应有专人指挥操作。吊机吊臂下不得站人，吊斗下严禁人员走动，吊机不得超载强吊，不得乱操作。
5.4安全注意要点
（1）进入现场必须正确佩戴安全帽，操作人员持证上岗。禁止操作人员酒后作业、疲劳作业，严禁在施工现场打闹。
（2）夜间作业现场要有足够的照明。
（3）施工管道时的起重索具、吊具，要随时检查，发现问题及时更换或修理。
（4）密切注意天气预报，建立正常的天气预报接收制度，落实好防风防雨措施。超过许可风力需对设备进行加固，人、机一律停止作业。
（5）施工现场要设防护栏及警示标志标语。
第6章劳动力计划
6.1 施工现场劳动力计划
6.2 专职安全生产管理人员
建立项目安全管理体系，设王跃为专职安全员，持证上岗。对现场安全生产负责日常监督检查，贯彻“安全第一、预防为主、综合治理”的方针。
第7章季节性施工措施
7.1、雨季施工技术措施
7.1.1、场地排水：施工现场根据地形对场地排水进行合理布置，以保证水流畅通，不积水，并防止四周水倒流进场内。
7.1.2、防汛器材、工程防雨材料、防护用品及抽排水设备准备齐全。
7.1.3、机电设备的电闸箱采取防雨、防潮等措施，并安装好接地保护装置。
7.1.4、对大型机械设备进行全面检查，使其符合规程要求。
7.1.5、对不宜遭受雨淋的原材料、半成品采取保护措施。
7.1.6、混凝土拌制时，测定砂、石料含水量，并保证拌制过程不受雨淋。
7.1.7、由专人负责已施工段及现场设施的防护，发现问题及时解决，减少对施工的影响。
7.2、高温季节施工措施
7.2.1、加强劳动保护
在高温季节做好室外作业人员的劳动保护，及时发放防暑降温用品，保证人员身体健康，加强对设备的维修保养，保证设备的正常运行。
7.2.2、路面养护
采用洒水车进行洒水养护，湿养护不间断。
第8章绿色施工与文明施工措施
8.1、文明施工措施
8.1.1、实施施工现场平面管理制度。各类临时施工设施、施工便道、加工场、堆物场和办公生活设施均按业主和集团公司审定的施工组织设计和总平面布置图实施；如因现场情况变化，必须调整平面布置，应画出总平面布置调整图报上级部门审批，未经上级部门批准，不得擅自改变总平面布置或搭建其它设施。
8.1.2、施工现场进出口设立两座彩门，场地内设大型宣传效果图。
8.1.3、现场材料严格按照施工平面图制定的区域分类堆放有序，工具存库整齐；机具设备定机定人保养，保持运行整洁，机容正常；垃圾定点存放，定时外运。不得侵占道路及安全防护等设施。
8.1.4、按照文明施工标准在施工现场驻地门旁设置醒目、整洁的施工标牌，写明工程名称、建筑面积、业主、承包商、监理单位及有关负责人姓名。此外还设立“五牌一图”。即施工现场平面布置图、工程概况牌、文明施工牌、项目组织机构牌、工会组织机构牌、安全生产牌。做到标准一致，自觉接受社会监督。
8.1.5、加强土方施工管理，防止泥浆污染场地。同时，落实“防汛”和“雨季防涝”措施，配备“两防”器材和值班人员，做好“两防”工作。
8.1.6、对钢筋、预制构件、人行道料石等成品和半成品采取隔离堆放、
覆盖等手段保护，严防污染和损毁。
8.1.7、设立专职的“环境保洁岗”，负责检查、清除场地、车辆上的污泥，清扫受污染的道路，做好工地内外的环境保洁工作。
8.1.8、现场施工人员一律要佩戴工作胸卡和安全帽，领导层、管理层、操作层要有区别，以利业主、监理到现场工作便利。
8.2、临时设施
8.2.1、运输便道
为保证场地和运输道路的平坦采用硬化处理。并设置相应的安全防护设施和安全标志；场地四周和道路两侧设置排水沟以保证排水畅通、无积水。
8.2.2、临时供水
为解决施工期间生活、生产和消防用水需要，从市政供管道提供的接口处接入管路最短、干扰最少并确保设施不渗漏水的管道。为确保需要，在工地设置储水池；
8.2.3、施工供电
施工现场的用电线路、设施的安装和使用必须符合安装规范和安全操作规程；并按施工组织设计进行架设，严禁任意拉线接电。施工现场内必须设有保证施工安全要求的电压和工地照明，确保工地照明亮度充足、均匀及不闪烁；
8.2.4、在施工工程区域内设置一切必要的信号装置，如标准的道路信号、报警信号、危险信号、控制信号、安全信号、指示信号等，并派专人负责检查，发现损坏，及时修复。
8.3、施工机械
8.3.1、施工机械、车辆严格按照总平面布置图规定的位置停放和线路行使，不得侵占场内道路；
8.3.2、各种机械车辆进场必须经过严格的安全检查，经检查合格后投入使用；
8.3.3、对施工机械操作人员建立严格的机组责任制，并依照有关规定持
***市政工程 道 路 路 面 工 程 专 项 施 工 方 案 **有限公司
二0**年*月 **道路路面工程专项施工方案 道路工程施工顺序步骤为：路床定位放样→路床整平碾压密实→砂砾底基层→水稳碎石基层摊铺及养护→侧平石砌筑→沥青混凝土摊铺。 1、路床 根据施工图提供的土路基设计高程、道路纵坡、横坡比例和轴线位置，恢复设置水准高程控制桩和轴线控制桩，在道路中线及边线上每间隔10m设计一个控制桩，道路曲线位置根据需要适当缩小间距，可每隔5m设置一桩。 路基开挖采用机械开挖，人工辅助整平的方法。机械主要采用推土机推，个别地段以挖掘机挖方。推土时，根据设计高程预留5-10m 以人工整平。经现场测试，当土方的含水量接近最佳含水量时，即以振动压路机碾压。压路机碾压必须先两侧后中间，以利于形成路拱。碾压时轮迹应重叠三分之一轮宽，碾压一般为6~8遍，务必使各点都压到。经碾压的路床，不得有翻浆、弹簧、起皮、波浪、积水等现象产生。压实后，压路机轮迹深度应小于5mm。 路床施工时，如遇有地下水，必须设置排水沟，设置一般采用盲沟，盲沟设置位置和数量根据现场情况报监理工程师同意后设置。 路床碾压成形后，即进行压实度试验，自检符合要求后，报监理工程师复检签证，得到监理工程师签证后方可进行下道工序的施工。
2、砂砾底垫层 施工方案： 材料要求：所用材料最大粒径不超过10㎝，含泥量不大于10%，含水量与最佳含水量之差不超过4%，并经监理工程师审查批准后方可使用。 施工程序、方法： ①测量放线： a.根据护桩设计图，恢复线路中心控制点。 b.测试中心桩，按每25m整桩号和曲线起讫点等控制路基中心的各点测试中心桩，桩面用红漆写明里程桩号。 c.测设路基边坡线,按每10m设左、中、右控制桩,测量出各桩位左、中、右三点高程,计算出各桩号左右两侧的路基填筑宽度。 d.按路堤设计，顶面宽度加宽50㎝放边线点，再用白灰沿边线播撒形成两条白色的边线作为填土范围的明显标记。 e.整理测量记录及资料，每段测量完成后，测量记录本及成果资料提交监理工程师签字认可。 ①路基填筑时采用水平分层，纵向分段。以机械施工为主人工为辅的作业方法。纵向分段长度平均为200米左右，每层路基摊铺宽度稍大于设计宽度，以保证边坡修整的净宽及压实度。沿纵向同层次如需改变填料时，应作斜面衔接，且将透水性好的填料置于斜面的上面为宜。如填方相邻作业段交接处不同时填筑，则先填地段按1:1坡度分层留好台阶；若同时填筑时则分层相互交迭衔接，搭接长度不少于
潼关县秦东镇北赤路市政工程 道 路 工 程 专 项 施 工 方 案 编制人： 编制单位： 编制时间：
目录 一、工程概况 (3) 二、编制依据 (3) 三、编制原则 (3) 四、主要施工方法及技术措施 (4) 五、质量保证体系 (12) 六、组织保证措施 (12) 七、确保工程安全生产技术组织措施 (13) 八、保证工期及文明施工管理措施 (14)
一、工程概况 潼关县秦东镇北赤路市政工程总体上为东西走向，作为秦东镇主要交通轴线，道路全长4328.736m，设计车速为40km/h。道路设计总宽度12m，其中车行道7m，两侧人行道共计5m。道路沿线为Ⅱ级自重湿陷性黄土地质。 二、编制依据 1、潼关县秦东镇北赤路市政工程道路部分设计图纸 2、潼关县秦东镇北赤路市政工程施工合同 3、《潼关县北赤路道路工程地质勘查报告》 4、《城市道路工程设计规范》GJJ37-2012 5、《公路沥青路面设计规范》JTG D50-2006 6、《公路路基设计规范》JTG D30-2004 7、《城市道路路基设计规范》GJJ194-2013 8、《城市道路和建筑物无障碍设计规范》JGJ50-2001 9、《公路工程抗震设计规范》GJJ004-89 10、《潼关县秦东镇总体规划》2013--2020 11、《潼关县秦东镇道路工程专项规划》2014--2025 12、踏勘工地现场调查了解的有关资料； 三、编制原则 1、坚持技术先进、科学管理与经济实用相结合的原则。 2、根据工程实际，围绕工程重点，周密部署，合理安排施工顺序。
3、实施项目科学管理，采用流水作业，确保实现质量、安全、成本、工期及 社会信誉的预期目标。 4、保护环境，减少因施工对当地带来的一切干扰。 四、主要施工方法及技术措施 本工程的施工流程如下： 施工准备→测量放线→路基土方工程施工→ 6%、8%路基灰土施工→ 10%灰土、级配碎石基层施工→水泥稳定土、二灰碎石施工→路缘石安装→沥青混凝土路面摊铺→道路标线施工 1、施工准备 为了确保本工程优质、高速、安全、低耗、圆满地完成合同规定的各项指标，根据本工程特点，做好施工前准备工作，科学组织，精心安排、计划在先，保证施工中各项工作的顺利开展。 ①、施工前组织有关单位做好现场交接工作，布设施工用电线路，用水管线和临建设施。 ②、做好图纸会审工作，组织工程技术人员认真熟悉图纸，领会设计意图，全面掌握施工图纸内容，提出方便施工的合理化建议。
市政道路工程报验资料全过程程序及要求 前期工作 1、申请监督登记（报监）流程：到监督站拿办理指南或者上网下载，然后按办理指南收集相关资料及填写相关资料，资料收集齐全签章齐全后就提交监督站，受理后如果没有问题就会发出：工程质量安全监督注册（登记）表。 2、申请施工许可证（报建）流程：到建设局办理指南，然后按办理指南收集相关资料及填写相关资料，资料收集齐全签章齐全后就提交建设局，受理通过后如果没有问题就会发出：建设工程施工许可证。 3、工程开工报告报审 4、施工组织设计方案编制及报审 5、组织现场测量交接桩记录 6、组织施工图会审记录 7、施工图交底记录 8、施工组织设计（方案）交底记录 9、技术交底 10、安全专项方案、相关前期资料 11、施工单位资质及人员报审 12、仪器送检定中心检测 施工过程用表与检测情况 一路基回填 1、水准测量(复核)记录 2、控制桩测量(复核)记录/放线测量 3、隐蔽工程质量验收记录 4、回填施工记录 5、土方路基检验批质量检验记录 检测：土工击实、承载比（CBR）、（液限、塑限）、压实度、弯沉值二4%水泥稳定石屑下基层
1、水准测量(复核)记录 2、控制桩测量(复核)记录/放线测量 3、隐蔽工程质量验收记录 4、水泥稳定土类基层及底基层检验批质量验收记录 检测：送检所需要的原材料、配合比、标准击实、水泥剂量、送检无侧限抗压试件、压实度、弯沉值 三AC-20C中粒式沥青砼 1、水准测量(复核)记录 2、控制桩测量(复核)记录/放线测量 3、隐蔽工程质量验收记录 4、沥青混合料摊铺记录 5、热拌沥青混合料检验批质量检验记录 6、沥青混合料面层透层检验批质量检验记录 7、热拌沥青混合料面层检验批质量检验记录 检测：送检所需要的原材料、配合比、沥青混合料、压实度、弯沉值、抽芯 四AC-13C细粒式沥青砼面层 1、水准测量(复核)记录 2、控制桩测量(复核)记录/放线测量 3、沥青混合料摊铺记录 4、隐蔽工程质量验收记录 5、热拌沥青混合料检验批质量检验记录 6、沥青混合料面层粘层检验批质量验收记录 7、热拌沥青混合料面层检验批质量检验记录
市政道路施工工序流程 施工顺序安排：临时便道→清表清淤→路基土石方填筑→排水施工→支排水管施工→管线施工→基层→路面 施工现场准备 ①组织先遣人员进行项目部及工程处的驻地建设。 ②布置好临时工棚作为设备、材料堆放场地。 ③对照工程设计图纸进行水系调查，或发现设计遗漏或不合理的排水或灌溉用水处理方案，立即以文字报告形式向业主、监理和设计院汇报，并提出适当的处理办法或变更设计。 ④搭设外电及布置供电线路。 ⑤接入水源，布置供水线路。 ⑥对现场的地质、地形进行调整核实。 ⑦修通运输便道。 ⑧混凝土搅拌站、料场的场地处理及设备安装。 ⑨配备好计算机、复印机等办公设备。 （2）施工技术准备 ①校核测量仪器，对全线进行导线点、水准点进行复核并根据需要进行加密、放线 ②复核纵、横面，计算土方量，根据实际情况进行土方调配。 ③绘制与实际情况相符的施工图，编制实施施工组织设计。 ④对技术人员及操作工人进行岗前培训及技术交底。 ⑤对借土区按规范要求进行取土样试验，测定其最大干容量，最佳含水量等。 ⑥对所使用的砂、石进行试验。 ⑦对水泥、钢材等原材料进行试验。 ⑧对混凝土、砂浆配合比进行试配。 主要分部分项工程施工方法 （1）技术标准
测量技术标准严格按设计图纸和规范要求，确保排水及路面坡度。 （2）技术措施 ①根据指挥部提供的导线制点和高程控制点，在施工范围内建立一套导线控制网和高程控制网，并得到监理和指挥部复核认可，作为施工时依据。 ②对经过复核认可的导线和高程控制点采用永久性保护措施，如用砼加固等，以保证其使用中的准确性。对导线点将桩寄出路幅，在施工中，导线点毁坏后便于及时予以恢复。 ③对使用的导线点和高程控制点每个月检核一次，防止由于其发生变化而引起的施工误差。 ④施工前，对所使用的经纬线仪、水准仪、测距仪等进行检校，合格后方可投入使用。 ⑤测量建立复核制度，避免错误。 ⑥进场后在监理的陪同下对路基断面进行复测，并将测量详细资料及结果报业主及监理。 ⑦进场后迅速砍伐各种树木并清走，为测量放线创造通视条件。施工工序： １、清表及清淤 ⑴施工前，先在路幅北向开挖一条宽1m、深1.5m的排水沟，将西施工区雨水、地下水有组织排至---大道雨水交汇井内，东施工区雨水、地下水有组织排至K3+380处再修一段2.0×1.5的排水土渠排至农田排水系统，土渠坡度1%。路幅南侧待清表完后，再行挖沟，排水方向与路幅北侧同，在K3+380处需设Dn1000的临时排水管涵，将南幅之水排向北幅，汇集后统一排出。 ⑵清表：场内菜地及农田表层耕植土及苗木需首先清除，采用推土机、挖机辅以人工配合，清理掘除施工范围内的表土、草皮、树木、
市政 项目二期工程****开口施工方案 ****有限公司 ****年**月
目录 第一章编制依据 (1) 第二章工程概况 (1) 第三章施工顺序 (3) 第四章施工措施 (4) 第一节施工前准备 (4) 第二节现场踏勘和调查 (4) 第三节定位放线 (5) 第四节挖探沟查明地下管线 (5) 第五节绿化移植及人行道破除 (5) 第六节开口道路施工 (6) 第七节道路养护 (7) 第八节绿化带及人行道恢复 (8) 第五章应急预案 (8) 第一节电缆、光缆、通讯线路故障等事故处理 (8) 第二节给水管线挖断事故处理 (9) 第三节燃气管线挖断、泄露事故处理 (9) 第四节不明管线处理 (9) 第六章安全文明施工 (10) 附图：安全警示牌示意图 (10)
第一章编制依据 1、****工程项目工程招投标文件。 2、****工程施工图设计。 3、****工程岩土勘察报告。 4、国家和交通部现行有关标准、规范、等，主要有： 1) 《公路路面基层施工技术细则》(JTGT F20-2015) 2) 《混凝土质量控制标准》（GB50164-2011） 3) 《公路工程质量检验评定标准》JTG F80/1-2012 4) 《公路工程技术标准》（JTG B01-2014） 5）进场后的施工现场调查及咨询有关单位所获取的资料。 第二章工程概况 **** 本项目****出入口位于**北路桩号AK5+880的南侧管廊带，作为进入本项目道路主入口，开口位置见下图：
图（1）开口位置示意图 图（2）开口位置现状图
****出入口作为整个乐园的主入口，地理位置非常重要。该分项施工由项目经理总负责，集中施工管理经验丰富的人员进行现场管理，管理人员配置共计10人。 第三章施工顺序 为了保护好整个区域内的地下管线在施工期间不被破坏，项目部计划在大门出入口至洗车池段浇筑钢筋混凝土，混凝土强度等级为C30。环岛北路出入口主道路开口期间施工区域现状地下管线处理程序见下图：
某城市道路施工组织设计 目录 一、工程概况 二、施工方案 三、施工工期、进度控制措施（含管线配套） 四、工程质量、安全、文明生产措施 五、季节性施工措施 六、主要机具使用计划 七、劳动力需用计划 八、主要材料使用计划表 九、施工平面布置及交通组织 十、建议与要求 一、工程概况 （一）工程概述 -----路是---市总体路网规划中的一条东西主干道，西起---路，东至---路，是----地区的主干道之一，全长约10.5km。该路规划路幅一般路段红线宽度为86.0m，其路幅组成为：8.0m（绿化带）+6.5m（人行道）+7.5m（非机动车+公交车混合车道）+3.0m（绿化带）+13.0m（机动车道）+10.0m（绿化带）+13.0m（机动车道）+3.0m（绿化带）+7.5m（非机动车道+公交车混合车道）+6.5m（人行道）+8.0m（绿化带）=86.0m。 本项目工程起点---路（桩号K1+706.69），终点为---前路（桩号为K3+431.53），全长为1724.84m。 ---路由---市建筑设计院设计，---市城市建设投资开发公司委托---投资有限公司承建，由----工程监理咨询有限公司进行全程监理。该路设计功能齐全，设施完善，道路、排水、地下信道、绿化、亮化、交通等设施一应俱全。 ---路的建设为二环线以南地区的东西向交通快速疏散创造了较好的条件，且将对---市南部地区的整体开发建设发挥重大的促进作用。 （二）工程设计 ---路按城市Ⅰ级主干道设计，设计车速为KM/h,设计荷载—构筑物：城—A级；路面BZZ-100。本工程段位于---新趾和---大院南侧，从西至东分别与---路、---、---路相交，纵断面坡度较缓，分别为1.01%和0.00%。 路面采用沥青混凝土，其结构为：表面层为4CM 厚细粒式沥青混凝土［AC-13］，中面层为5CM厚中粒式混凝土［AC-20（Ι）］，下面层为6CM厚粗粒式沥青混凝土［AC-25（Ι）］，上基层为20cm 厚水泥稳定碎石，下基层为20cm 厚水泥稳定砂砾，面层与基层之间设透层。其中表面层和中面层采用SBS改性沥青，下面层采用重交沥青AH-70。 侧平石及锁石除中央绿化带部位为混凝土材质外，均为麻石，人行道铺彩砖。 排水采用雨污合流体制，自上游西向下游东排放。管材采用钢筋混凝土Ι级管，最小管径为300mm,最大管径为2400mm。 （三）主要工程量 主要工程量表 序号分项工程名称规格单位数量 1 细粒式沥青混凝土4cm m 2 74168.12 2 中粒式沥青混凝土5cm m2 74168.12 3 粗粒式沥青混凝土6cm m2 74168.12 4 水泥稳定碎石20cm m2 77876.53
施工方案 一、路基清表 在施工前进行地表清理工作，填方路段，地基表层土30cm的杂填土必须清除，一次性清理到位，清除后的施工现场不得出现杂草、根系、树根等腐殖物或有机物，保持现场洁净，建筑垃圾及腐殖土必须清除到黄土层。废弃的排水渠或涝池，应将渠底或池底的淤泥全部清除，采用黄土分层回填压实至路床顶面。二、临时排水 工地的临时排水，根据施工现场地形地貌，合理开挖临时排水沟，并长期保持通顺，路基施工每层土方填筑时，保证留有横坡，确保雨天现场路基不积水、不存水、不冲刷，保证现场路基安全。一切施工、生活污水排入指定的渠道，不可乱排，污染环境。 三、施工测量放线 1、清表、临时排水工序结束后，对计划施工路基段落进行填筑段落中线、开挖段落开挖边线放样。 2、对于被确定的点号、桩号与施工图设计线的关系以及临时BM点的高程等由现场实测工程师以书面形式向主管现场施工的技术员、施工班组负责人进行交底，并相互签字备考。 3、所有现场施工人员有保护桩号、点号的责任和义务，不准擅自挪移和破坏，一经发现将追究班组管理责任。 4、施工放样时应通知现场监理工程师旁站。 四、填前碾压 路基清表结束后，先对路基进行填前碾压，压实度要求≥90%，路基填土高度小于路面和路床总厚度时，基底应按设计要求处理。合格后方可进行路基填筑施工。
路基压实度标准 填挖类型压实标准路床顶面以下深度（m) 压实度 （%） 填方路基 上路床 重型0～0.3 ≥96 下路床0.3～0.8 ≥96 上路堤0.8～1.5 ≥94 下路堤 1.50以下≥93 零填及挖方路基 0～0.3 ≥96 0.3～0.8 ≥96 五、路基开挖 挖方施工总体原则为从上到下进行，采用横向全宽台阶式开挖，不得乱挖超挖，严禁掏底开挖。开挖过程中，应采取措施保证边坡稳定。开挖至边坡线前，应预留一定宽度，预留的宽度应保证刷坡过程中设计边坡线外的土层不受到扰动。（亏坡） 挖方路段路堑边坡为1:1，零填及挖方路段，填方高度不足60cm时，机动车道范围（两侧各外放1米）范围应超挖至路床顶面以下60cm处，再分层回填压实。 六、路基填筑 填方路段边坡坡度1:1.5，当路床顶面填方高度不足60cm时，机动车道范围（两侧各外放一米）应超挖至路床顶面以下60cm处，在分层回填压实。 1、路基每层填筑严格执行“划格上土、挂线施工”； 2、准备直径3cm、长150cm红白相间（25cm刻度）的花杆，在边线位臵每隔20m 插一根，依据花杆上的刻度连续挂好线绳，线绳应紧绷，作为机械平整时的依据，保证平整度和松铺厚度。逐层填筑成2%--4%的横坡，主道和辅道分开摊铺，分层最大松铺厚度应根据试验段确定，且不应超过30cm；分层最小压实厚度不小于10cm。 3、运输车按每个5m*7m的方格内一车土进行卸土，先用推土机粗平，对含水量
城镇道路路基施工技术 一、路基施工特点与程序 （一）施工特点 (1)城市道路路基工程施工处于露天作业，受自然条件影响大；在工程施工区域内的专业类型多、结构物多、各专业管线纵横交错；专业之间及社会之间配合工作多、干扰多，导致施工变化多。 (2)路基施工以机械作业为主，人工配合为辅；人工配合土方作业时，必须设专人指挥；采用流水或分段平行作业方式。 （三）基本流程 1．准备工作 (1)按照交通导行方案设置围挡，导行临时交通。 (2)开工前，施工项目技术负责人应依据获准的施工方案向施工人员进行技术安全交底，强调工程难点、技术要点、安全措施。使作业人员掌握要点，明确责任。 (3)施工控制桩放线测量，建立测量控制网，恢复中线，补钉转角桩、路两侧外边桩等。 (4)施工前，应根据工程地质勘察报告，对路基土进行天然含水量、液限、塑限、
标准击实、CBR试验，必要时应做颗粒分析、有机质含量、易溶盐含量、冻胀和膨胀量等试验。 2．附属构筑物 (1)地下管线、涵洞（管）等构筑物是城镇道路路基工程中必不可少的组成部分。涵洞（管）等构筑物可与路基（土方）同时进行，但新建的地下管线施工必须遵循“先地下，后地上”、“先深后浅”的原则。 二、路基施工要点 （一）填土路基 当原地面标高低于设计路基标高时，需要填筑土方（即填方路基）。 (1)排除原地面积水，清除树根、杂草、淤泥等。应妥善处理坟坑、井穴、树根坑的坑槽，分层填实至原地面高。 (2)填方段内应事先找平，当地面坡度陡于1：5时，需修成台阶形式，每层台阶高度不宜大于300mm，宽度不应小于1.0m。 (3)根据测量中心线桩和下坡脚桩，分层填土、压实。 (4)碾压前检查铺筑土层的宽度与厚度，合格后即可碾压，碾压“先轻后重”，最后曝压应采用不小于12t级的压路机。 (5)填方高度内的管涵顶面填土500mm以上才能用压路机碾压。
施工组织设计 第一章工程概况 第一节工程概述 该工程为营上镇集镇街道建设工程，共包含了龙峰街、民生路、富民路，总长2005.419米，其中龙峰街长561.347米，民生路469.144米，富民路481.102米，宽度民龙峰街为30米，其余均为18米。该工程包含了道路及两侧给排水、路灯、行道树部分。 1、道路部分：路面结构形式采用水泥混凝土刚性路面。路基挖方10941m3，52549m3，20cm厚4%水泥石粉渣层7432.55m2，20cm厚6%水泥石粉渣基层7432.55m2，15cm厚4%水泥石粉渣基层2525 m2，15cm厚6%水泥石粉渣基层7413m2，C35砼面层共7132.8m2，C30砼面层共2273m2。 2、雨水箱涵：2.0×2.0箱涵238.9米；2.0×2.5箱涵97.45米；2.0×1.6箱涵84.24米。 3、各种管线部分：雨水管道采用钢筋砼排水管，主干管总长313米，管径有DN1000、600两种，雨水口连接管总长320米，管径DN300，管道接口采用水泥砂浆抹带接口；污水管道采用钢筋砼排水管，总长568.95米，管径有DN300、400、
500、600、700五种，管道接口采用橡胶圈接口；给水工程中铸铁管安装270米，镀锌钢管安装119米，预应力砼管安装151米；电力工程**设电缆沟288米。电讯工程中管线总长368.5米。 本工程是一项内容多，涉及面广，综合性强的工程。根据招标文件，合同工期180天。 第二章施工总体部署 第一节场地布置 本标段全长为2005.419米，施工区较为狭窄，项目多且工期短。经过全盘考虑后，施工场地原则上分为生活区域及施工生产区域两大部分布置。由于本标段红线范围较窄，项目部办公室位于民生路1+200南侧，在该驻地搭设工人宿舍，占地1200 m2。生活区均采用高1.8米七合板进行维护分隔，保证文明施工。在驻地东侧设砼拌和站占地1000 m2，钢筋、模板加工放置在绿化带和人行道上。具体详见施工总平面布置图。 第二节现场组织安排 本公司为确保工程安全、优质、高效地完成，现场的人员组织、劳动力配备情况如下：
目录 一．工程概述 1.1工程概况 1.2路基设计 二.产生沉降原因分析 三．编制依据 四．施工准备 4.1 技术准备 4.2 组织结构 4.3 主要物质及施工机械设备情况 4.4劳动力组织 4.5 施工进度计划 五.工程问题处理措施 5.1加固范围 5.2 工艺流程 5.3 钻孔 5.4 灌浆 5.5 灌浆质量控制与检验 六．处理后评价 七. 质量保证措施 八．安全保证措施 九.环境保护及文明施工措施 十.附件：道路土方横断面图
一、工程概述 1、工程概况 *****道路位于青岛市黄岛区，**路以西，**路以北，是区域南北向交通次干路。 本工程起点位于*****北侧规划路，终点位于规划淮河西路，沿线跨越现状河道，跨越河道处新建一座涵洞，全长620.56米，红线宽20米。道路东侧为美术学校，西 侧为未拆迁的村庄，道路红线范围内多为农田和林地，现状地形起伏较大。 本次开裂、沉降路段位于K0+540~K0+560之间，路面出现1cm左右裂缝，局部地段存在不均匀沉降现象。 2、路基设计 该路段为填方路段，路中填挖高度3.614米~4.693米，为道路填挖深度最深路段，道路东侧为1:1.5放坡。填方路段先清表0.3m，清表后应在填筑前压实，0.8m 以内的路基采用风化砂分层填筑，0.8m以下的路基采用挖方段的碎石料分层填筑。 二、产生沉降的原因分析 ******工程K0+540~K0+560段处于高填方区，填土时间为2016年3月初，由于施工时间短，在路基碾压时未能完全满足分层回填碾压的施工工序，压实时粒径控制欠佳，细料扫缝填充未能满足填充孔隙率控制要求。路基为1:1.5放坡，坡度较陡，且设计无护坡要求，加之路基东侧为一条淌水沟，长年有水流经过，加大了对路基的冲刷。经过2017年多次强降雨，地表水大量下渗，雨水及河流对路基的冲刷，带动了原填筑路基及地块填料工序沉降的加速。人行道部分路段向路旁沟内倾斜，道路开裂，部分下陷。 三、编制依据 《公路路基施工技术规范》JTGF10-2006 《城镇道路工程施工与质量验收规范》（CJJ1-2008） 《城市道路工程施工质量验收规范》（DBJ50-078-2008） 《建筑地基处理技术规范》（JGJ79-2012） 《城镇道路路基工程施工与质量验收规范》（CJJ1-2008） 《城市道路路基设计规范》（CJJ194-2013）
市政道路施工顺序 市政工程中，市政道路施工顺序如下所示： 1、施工准备 2、沟槽开挖 3、排水管道施工 4、管坑回填 5、路基施工 6、路面结构施工 7、竣工验收、清场、退场施工前准备工作 （一）、施工现场准备工作 1.施工现场交通：工程将修建便道进行物料运输，从而使工程的交通较为便利。 2.施工用水、用电：开工前，由项目经理与当地相关人员联系，就近提供电源，沿线布置供电线路连通各施工点。同时项目经理部在施工现场自己配备所需要的发电机组，以备突然停电或是用电高峰期的不时之需，以保证施工用电。 （二）、材料供应 1.工程所需的所有材料在进场前均须经过严格的质量检查，不合格材料一律不得进入施工。 2.项目经理部根据工程实际进度计划编制材料需用计划，各种材料的进场按照已编定的材料需用计划进场，并按制定的材料堆放电堆放。同
时做好材料的保护工作，以防材料在施工现场出现损坏。 （三）、技术准备工作 1.图纸会审及技术交底：工程开工前，在项目总工程师的组织下，集中项目部的有关技术人员仔细审阅图纸，将不清或不明的问题及时汇总告知业主、监理和设计人员及时解决。项目经理部将严格按有关程序，组织技术交底，由项目经理部技术负责人向班组交底，做到项目部全体人员熟悉本工程的技术要点、设计意图和规范的内容。 2、施工组织设计的编制：由项目经理技术负责人编制该工程的施工组织设计方案，该方案被审批同意后以该方案作为本工程施工的指导性文件。 3.测量放线工作：开工前，由项目经理部有关人员联系规划局做好测量控制电的交接工作，并按规范进行复测，同时建立测量控制网，确定道路中线和施工红线和施工放样测量。积极与建设单位、设计院联系，熟悉本工程的各项要求和任务，并及时向有关管理人员传达。（四）、其他准备工作 1、做好沿线的地下管线（道）的探测与保护工作，以防对工程的进程产生不必要的影响; 2、按施工总平面图及结合施工现场情况，及时搭设施工所需的临时设施，注意防火防漏电等安全问题； 3、根据施工计划，组织施工操作人员进场，并对所有的施工人员进行岗前培训和三级安全教育。 市政道路施工顺序管道施工主要包括以下内容：
市政道路专项施工方案 ●市政路基土石方施工专项方案 1、适用范围 适用于本公司承建的市政工程土石方路基施工。 2、参照文件 《市政工程施工技术规程汇编》 3、施工前的准备 土石方工程开工前，应根据市规划部门批准的用地图，实测收购边线桩、核实图内房屋、各种供电和通讯线路、地下管线、坟墓、树木、农田等。 开工前必须作好以下各项拆迁准备工作： 一、对于各种地上、地下障碍物的拆迁，应在施工前与有关部门协商，并签订 协议书； 二、对有碍施工的房屋，均应在开工前拆迁完毕；对沿线未拆迁的房屋，应考 虑不因施工而影 响其稳固，必要时适当加固处理； 三、用地范围内树木、坟墓等，施工前会同有关单位清点数目，造册存查，并 协商砍伐或迁移 办法； 四、路基填土高度小于1.5m时，应挖除树根，并认真将树坑夯实填平。一般 采用机械施工的 路堑及取土坑，应将所有树根予以挖除。填土高度大于1.5m时，树根可酌情处理。 4、实施步骤 4．1测量工作 路基工程开工前应进行下列测量工作： 4．1．1恢复定线测量 在地面上进行中线测量前，应由设计、勘测部门向施工单位交桩，并办理交接桩手续，
如原测 桩有遗失或倾斜时，应补钉校正；转角点桩及方向桩应在线外设栓点并作好标志。直线部分每隔500～1000m应加设方向桩。 沿中线作水平测量以复核地面标高及原有水准基点标高时，应先认真复核水准基点，如发现水准基点高程有疑问时，除及时向设计单位查询外，为使施工不受影响，可采用每两个水准点为一环进行闭合测量，先确定两点的高程差。此两水准点的允许闭合差应在±12√L（㎜）以内（L 为两点间水平距离，以公里计）。 注： 1.设栓点时应选择不妨碍施工及拆迁的地点；并应根据地形情况，土方填挖大小，分别应用顺切线延长量距法或十字线交点法进行栓点，量距时应使用钢尺。 2.根据施工要求，城区道路每隔200～300m；山区公路每隔500m设一临时水准点。在桥位附近及填土高度超过5m处，均应加设临时水准点。 4．1．2填挖方施工测量：每一地段开工前应根据设计图纸放线，测设线路中心线桩、两侧边 线桩、各主要工程建筑物的位置桩。施工中应经常检查，对遗失或位置移动者随时补钉校正。 注： 1.应按设计横断面计算填土坡脚位置或挖方坡顶位置，测设坡脚或坡顶桩。 2.每隔25m或50m以及地形变化较大处，均应测设中线、边线桩，并设置填挖高程标 志，小量 填挖地段在木桩上标明填挖高度。 3.用机械挖土时，在机械行进的前方应设立明显的标杆；路基边线桩也不得短于50㎝。 4.测定取土坑时，应在内外坑边钉桩，桩上标明挖土深度，待挖至坑底20～30㎝时，用水平测量定出设计纵坡后，再继续挖掘。 4．2排水 4．2．1基坑（槽）低于地下水位时，应编制排水方案。在方案中应明确指出采用各种不同排 水方法的具体桩号及水的出路等。并应与当地有关部门取得联系。 4．2．2排水方案应保证附近建筑物的安全和基底土壤天然结构不受扰动。 4．2．3明沟排水的断面及纵坡应根据地形、地质及有关资料决定，以保证排水通畅。
市政道路路基施工方案目录 一、工程概况 4 二、施工总体部署 4 2.1、施工准备4 2.2各种临时工程及临时设施、施工措施5 2.2.1、施工营地布置5 2.2.2、施工用水5 2.2.3、施工用电5 2.2.4、工地排水5 2.2.5、环保及三废处理5 三、现场恢复 5 3.1、工期6 3.2、组织机构6 四、道路工程的主要施工方法 6 4.1.1、施工准备7 4.1.2、施工工序7 4.1.3、测量放线工作7
4.1.4、路基施工8 4.1.5、路基整修及翻浆处理9 4.1.6、路床整修及碾压9 4.1.7、软基处理9 4.2、路面工程10 4.2.1、级配碎石底基层施工10 4.2.2灰土底基层施工11 4.2.3二灰碎石底基层施工11 4.2.4、水泥稳定碎石(砾石)基层施工13 4.2.5、沥青混凝土路面面层施工14 五、路缘石的安装16 六、人行道施工17 七、防汛措施18 八、安全施工措施18 九、卫生防疫措施19 9.1、文明施工措施19 9.2、临时设施19 9.3、施工机械20
10.1.、雨季施工技术组织措施20 10.2、雨季施工技术措施21 10.3、冬季施工技术组织措施22 10.4、雨季施工措施22 10.5雨季施工技术措施22 10.6高温季节施工措施23 10.7 夜间施工措施23 结束语24 参考文献25 市政道路工程施工组织设计方案 一工程概况 本工程为太原市I 期市政东峰路道路工程,该路段北起于南内环东延南至龙城大街,全长约7.88公里。本次中标(山西安宇建设监理有限公司)路段为道路工程(K0+000—K3+392.687)段。计划施工工期为575日历天。 该道路红线宽度40m,两边再各预留5m 绿化带,设双向六车道、两侧非机动车道和人行道。按城市II 级主干道设计,计算行车速度40Km/h。 二施工总体部署 2.1、施工准备 与甲方协议签订之后,本公司根据现场工程实际情况,,调动一切积极因素,利用熟悉本地施工条件的优势,就近调集施工人员(中铁十七局)做好上场准备。 由项目经理带领施工技术部、安全质量部、物资设备部、计划部、中心试验室、综合办公室等在本地的人员10 人进驻现场,进行前期准备,其余人员在1 0 天内调集完毕,在最短时间内进驻现场。并组织精测人员根据施工图纸及业主提供的原始测量基准点、测量标志、基准线或水准点或其他书面资料,按国家测绘标准和本工程精度要求,对
道路工程施工方案 道路施工工序： 测量——拆除清表——土石方——路基——路面工程 道路施工难点为新旧道路连接处的处理，本工程道路施工以此为重点，由于道路连接处不易夯实，回填不易达到设计要求的密实度，为此，与连接处计划回填天然级配砂石。能确保回填质量，保证道路的整体质量。 土石方工程 1、清表拆除工程 本项目拆除工程包括原有砼路面的拆除、原路面基层的拆除、原人行道的拆除、原混凝土的拆除。 拆除工程采用机械拆除结合人工清理的方式进行，用推土机、装载机和空压机结合人工清除路基范围内原地表处的旧有结构，然后用平地机整平场地，测量人员同时核对宽度。最后用压路机碾压、洒水直到密实度达到要求后报请监理工程师验收。 2、土方开挖工程 本工程土方开挖主要为道路土方开挖和沟槽土方开挖。 路基土方开挖采用机械进行。 （1）、路基开挖采用挖掘机横挖法，即以路堑整个横断面的宽度和深度，从一端或两端逐渐向前开挖。 （2）、挖除的土料经过试验检测符合路基填料要求的用于路基填筑，不合格的材料堆放在监理工程师批准的地点。 （3）、边坡用人工分层修刮整平、拍实，保持边坡稳定。 （4）、挖方路基施工标高，因考虑其压实的下沉量，其值由试验确定。 （5）、排水设施：挖方路堑上做截水沟。截水沟与永久性排水设施相结合，流水不能入农田、耕地。引、截排水设施的位置、尺寸严格按照设计图纸规定施工。 （6）、路基开挖后，用平地机整平，压路机碾压后按土方路基检测项目进行质量检验。 路基工程
1、测量放线： 根据恢复主路路线中桩、设计图、路基填方施工工艺和规范规定，定出路基占地线、路堤坡脚、边沟、护坡道及占地线等具体位置。在距路中一定安全距离处设置控制桩，其间隔为50m，桩上用红漆标识该桩桩号和路基填挖高度，用（+）表示填方，用（- ）表示挖方。 2、特殊路基处理： 本合同道路路基表层多为人工堆积层，其中旧路渣土和种植腐植土需清除。根据设计要求，机动车道及其两侧各1m范围内均进行路基处理。因此为增加地基承载力，增强路基稳定性，使普通土壤集结成为稳定、坚实的整体路基结构。 3、填筑： 路基填筑按照横断面全宽并按设计道路平行线逐层向上填筑。原地面不平时，由最低处分层填筑。 每填一层进行压实度检查，合格后再填筑下一层。每层填土铺设的宽度超出每层路堤的设计宽度20—40cm以保证修整路基边坡后的路堤边缘有足够的压实度。对于填方作业段的交接处，未在同一时间填筑的，则先填地段按1:1 的坡度分层留台阶，台阶宽度大于50cm若两个地段同时填筑，则分层相互交迭衔接，其搭接长度不小于2m填方分层平行摊铺，分层最大松铺厚度土不超过25cm 砂砾不超过30cm。 4、路基压实： 首先确定填料的最佳含水量、最大干密度以及其它技术指标。在路基填筑前从回填料中收取具有代表性的土样进行击实试验以确定以上指标。现场每层填方压实度采用灌砂法（砂砾）和环刀法（土）检测，合格后方可进行下一层填筑，路基压实度具体规定见设计图纸。 机械碾压前对填料的松铺厚度、平整度、含水量进行检查，合格后方可进行碾压，碾压机械采用振动压路机和轮胎压路机，碾压时第一遍静压，速度先慢后快，最大速度不宜超过4km/h，先弱振后强振。直线段由两边向中间，小半径曲线段由内侧向外侧， 纵向往返式进行。横向接头时振动压路机一般重迭 0.4-0.5m ；对三轮压路机一般重迭后轮宽的1/2 。前后相邻两区段纵向重迭 1.0-1.5m ，达到无漏压，无死角，确保碾压均匀。 5、施工注意事项： （1）、路基碾压过程中减少对周围居民的影响，尽量避免夜间施工。途经居民区
市政道路路基路面施工方案
阳曲县创业路道排工程 路基路面施工方案 编号：(工程编号未填) 编制人：（编制人未签字） 审核人： 审批人： 编制单位：山西二建集团有限公司工程项目管理公司（公章）编制时间：二0一八年四月一日
目录第1章工程概况 第2章编制依据 第3章施工计划 第4章施工工艺 第5章施工安全保证措施 第6章劳动力计划 第7章季节性施工措施 第8章绿色施工与文明施工措施
第1章工程概况 阳曲县创业路道排工程为城市支路，位于阳曲县转型产业园区内，道路线型呈南北走向，北起314省道，南至中社河北岸滨河路，道路全长600m,红线宽度24m（人行道3m+绿化带1.5m+机非混行车道15m+绿化带1.5m+人行道3m），为城市支路，设计时速30km。机非混行车道路面结构为：上面层采用4cm细粒式SBS改性沥青砼面层AC-13，改性乳化沥青粘层油，下面层采用6cm厚中粒式沥青砼基层AC-20，20cm水稳层（水泥含量5%），20cm水稳基层（水泥含量3%），路面结构底换填30cm厚6%灰土。人行道结构为：6cm水泥砖，3cm水泥砂浆结合层，10cm厚c30水泥砼垫层，15cm级配碎石垫层。道路的地下管线有：污水管道、雨水管道、给水管道、电力排管。 第2章编制依据 2.1沥青混凝土路面设计规范 JTGD24-2002 2.2沥青混凝土路面施工技术规范 JTG F30-2003 2.3《公路路面基层施工技术规范》JTJ034-2000 2.4《城镇道路工程施工与质量验收规范》CJJ 1-2008 2.5《公路路基施工技术规范》JTG F10-2006 2.6《公路改性沥青路面施工技术规范》DB14/T 160-2007 2.7《公路沥青路面施工技术规范》JTG F40-2004 2.8《混凝土路缘石》JC 899-2002 第3章施工计划 3.1、施工准备
B3+262--DT+37段公路施工方案，施工组织设计，施工规范 中铁十五局集团本溪北地跨线桥 项目经理部 路基及防护工程方案 编制: 审核: 二零一三年十一月 本溪北地跨线桥路基工程
实施性施工组织设计 一、编制依据 (1)、天津市市政工程设计研究院的“本溪市北地跨线桥工程（K0+564.694～K1+036.388）施工图”。 (2)、本溪市城市建设办公室提供的本工程所在区域地形及规划资料。 (3）、《城市桥梁工程施工与质量验收规范》CJJ2-2008； (4）、《城市道路工程施工与质量验收规范》CJJ2-2008； (5)、《公路桥涵施工技术规范》JTG/T F50-2011； 二、编制范围 本施工组织设计适用于本溪北地跨线桥路基工程及附属工程。 三、工程简介 本溪北地跨线桥工程（一期）南起北地广场，向西北方向连续跨越本溪站、本溪铁路车辆段、本钢北部车场，接入滨河南路。在现状的两条滨河南路（分上、下行）之间布设A、B、C、D四条匝道连接主桥与滨河南路。本溪北地跨线桥的路基工程主要包括C、D匝道路基、A匝道和B匝道连接滨河南路的路基以及G、H加速车道的路基。 主要工程数量有：破旧路面901m2，填方30771m3，挖方799m3，拆除砖石砌体(护坡)2218.4m3,玻璃纤维格栅2153m2，钢塑纤维土工格栅7452m2，挡土墙223.7m，浆砌片石护坡2834.6m3。 四、工期安排 ⑴前期准备与备料：2014年6月1日～2014年6月9日； ⑵路基工程：2014年6月10日～2014年7月31日； ⑶路基附属工程：2014年8月1日～2014年8月31日。
市政道路工程施工方案 【1.1】实施性施工方案及工艺 施工顺序为：施工准备→路基清表→路基清淤泥→路基及临时排水沟土方开挖→软基处理→土方回填→管网施工→路基填筑→砂砾石垫层施工→水泥稳定碎（砾）石施工→沥青混凝土路面施工→人行道施工→竣工验收。 【1.1.1】沟槽开挖施工 【1.1.1.1】测量放线 【1.1.1.1.1】测量准备 熟悉图纸，踏勘现场，测设施工控制网。先浏览全套施工图纸，对路基轴线、座标、起止点、高程、坡度、总长度、圆曲线等重点了解，再精读图纸，踏勘现场，根据交点坐标、设计半径验算曲线元素、直线长及起止点里程桩号，依据纵断面图验算变坡点标高，判断坡度距离及变坡点设计标高是否矛盾；以业主提供的测量基准点（线）为基准，按国家测绘标准和本工程精度要求，测设用于本工程施工的控制网。 【1.1.1.1.2】人员组织 施工测量组由1名测量工程师，2名测量技术员和2名工人组成，承担本工程全部测量工作。 【1.1.1.1.3】测量仪器 采用索尼205E功能防水型电子全站仪一套，NF302B水准仪二套，并配计算器三部，对讲机三套。施工前，应按测量规范要求，对各种仪器进行检校，并有相关检验合格证书。 【1.1.1.1.4】测量方法 A、基准点线的复核 a.导线点的复测及加密：采用全站仪根据业主提供的导线点进行复测，若不能通视，则应重新加密增设点位，形成闭合导线。本工程沿线布设一级导线，平均边长≤500m，其测设精度要求：测距相对中误差≤1/30000，方位角闭合差≤＂(n为测站数)，相对闭合差≤1/2000。 b.水准点的复测：采用水准仪、5m长双面水准尺对业主提供的水准点进行复测，并增补水准点，按要求进行四等水准往返观测。视线长度不得超过100m，前后视较差不得超过5m，前后视累计差不得超过10m。采用测站校核法观测时，一测站两次测得高差之差不得超过5mm，往返较差不得超过±(n 为测站数)。 B、施工测设 本工程路基平面布设为直线、园曲线等形式。测设时必须认真负责，方能保证测设质量。 a.中线的测定中线测定采用全站仪进行路中线极坐标法的放样。 a)具体方法：采用坐标已知法，先计算出中线上欲放样点的坐标即已知位置元素，根据坐标关系，求出控制点(导线点)和欲放样点之间的方位角和平距关系。 b)测量步骤：根据复核的导线点作为全线的控制网点，测设时将仪器置于导线点上，按中桩的坐标进行测设，把中桩位置逐个定出后，即测出该桩的地面中线。 b.横断面测量横断面采用水准仪测高，钢尺量距，按轴线桩施测时，中线处必须加测高程并注明，以备测绘中线断面图。 c、临时施工控制桩(护桩)测设施工中，中线上的桩要被挖掉或掩埋，为了施工中控制中线位置，需要在不受施工干扰，便于引用，易于保存桩位的地方测设施工控制桩，护桩作法如下： a)平行线法：在沟槽开挖线外距中线等距地方设两排平行于中线控制桩。 b)延长线法：将中心桩用延长法进行控制，便于及时恢复中心桩。 C、测量记录 认真作好测量记录及绘制工作，做到内容真实、完善、书写清晰整洁，保证记录的“原始性”，测量成果及时交技术部门归档保存。 【1.1.1.2】开挖方法 1污、雨水管的开挖深度较大时，采取1:1放坡，两侧各加宽50cm～60cm工作面开挖。为保证工期，充分发挥机械设备的作用，我施工队拟采用装载机、自卸汽车配合挖掘机施工，沟槽纵向以2～4个
第一章编制依据 (3) 第二章工程概况 (3) 第一节工程概况 (3) 第二节施工概况 (3) 第三章施工计划 (4) 第一节施工区域划分 (4) 第二节施工进度计划 (4) 第四章施工准备 (4) 第一节技术准备 (4) 第二节人员准备 (5) 第三节物资材料准备 (5) 第四节机械、机具准备 (6) 第五章道路水泥稳定碎石施工方法 (6) 第一节施工准备 (6) 第二节施工工艺流程 (7) 第三节施工方法 (7) 第四节各区域施工重点及施工顺序 (10) 第六章道路混凝土路面施工方法 (11) 第一节施工准备 (11) 第二节施工工艺流程 (12) 第三节施工方法 (12) 第七章质量控制措施 (15)
第一节水稳层质量控制措施 (15) 第二节混凝土路面施工质量控制措施 (17) 第八章环境保护及安全文明施工措施 (17) 附图 (18)
第一章编制依据 1.浙江中用市政园林设计有限公司设计的施工图 2.城镇道路施工与质量验收规范（CJJ1-2008） 3.城市道路路基施工技术规范（CJJ44-91） 4.建筑工程施工质量验收统一标准（GB50300-2001） 5.水泥混凝土路面施工及验收规范（GBJ97-87） 6.工程测量规范（GB50026-2012） 7.建筑工地安全标准（JGJ59-2011） 第二章工程概况 第一节工程概况 安吉客运交通枢纽中心位于安吉县开发区（递铺镇）塘浦工业园区。地块南侧为云鸿西路，西侧为康山大道，北侧为顺安路，东侧为运通路。 安吉县交通客运交通枢纽中心项目总用地面积约108565平方米。按照一级汽车客运站和一级城市公交汽车停车场站设计。建筑物主要包括汽车客运站房、综合服务楼、检测中心、维修保养车间、加气加油站、城市公交首末站、出租车营运站及相关配套设施，一期地上建筑面积34368平方米，地下建筑面积8882平方米。 第二节施工概况 项目现状地形以农田为主，原地面高程在17.0~19.0之间，呈西高东低，南高北低的地势分布。周边已建成通车两条道路，一是南侧云鸿西路，为城市主干道（东高西低纵坡0.6%）：二是西侧康山大道，为南北走向主干道（南高北低纵坡0.3%）施工中的道路有两条：一是北侧顺安路（其中顺安路与客运中心城市公交入口标高为18.64米，出口标高为18.45米。二是项目东侧的运通路（其中与客运中心主入口标高为18.64米，与加气加油站出入口标高为18.25米）。 第三节道路结构图
