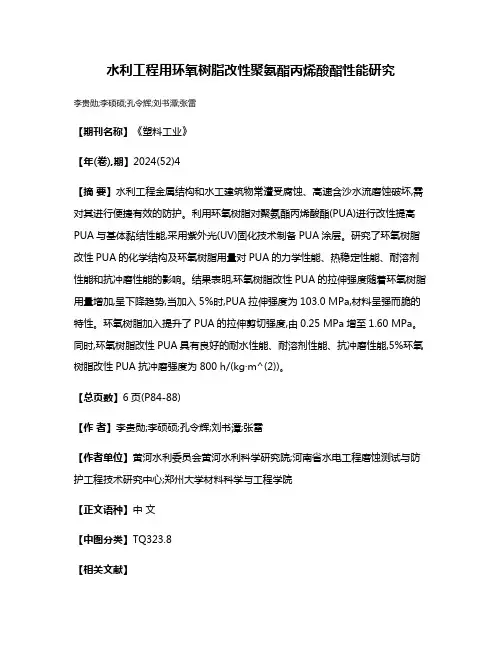

第21卷第9期应用化学Vol.21No.9 2004年9月 CHIN ESE JOURNAL OF APPL IED CHEMISTR Y Sep.2004 有机硅改性聚氨酯丙烯酸酯光2潮气双固化体系 齐宇颂 曾兆华 杨建文 陈用烈3 (中山大学高分子研究所 广州510275) 摘 要 由甲基丙烯酸羟乙酯、异佛尔酮二异氰酸酯和二2(γ2三乙氧基硅烷基丙基)胺为原料,合成了有机硅 改性聚氨酯丙烯酸酯(Si2PUA)预聚物,预聚物属于宾汉流体。用GPC方法测得预聚物的分子量分散度为 1112,用FTIR和光DSC(DPC)方法研究了预聚物的固化行为,光聚合反应的转化率为5613%,用TG等方法 研究了光、潮气固化膜的膜性能,发现光固化膜的电性能、热性能均好于潮气固化膜的膜性能。 关键词 聚氨酯丙烯酸酯,有机硅,光固化,潮气固化 中图分类号:O631 文献标识码:A 文章编号:100020518(2004)0920918205 紫外光固化涂料以其快干、节能和环保等优势而备受关注。由于光固化体系的固化过程是由光引发的,因此,对于固化对象的形状、厚度、颜色有一定的限制,如小区域阴影部分无法实现光固化。为此,人们研究开发了具有不同反应原理的光2暗双重固化体系[1,2],利用光固化使体系快速定型或达到“表干”,再利用暗反应使阴影或底层部分固化完全,达到体系的“实干”。光、暗双固化保形涂料正是利用这种双重固化原理来实现保形涂层的全面固化,从而实施对各种复杂类型线路板的涂敷保护[36]。本文以二异氰酸酯、甲基丙烯酸β2羟乙酯(HEMA)、硅氧烷偶联剂为原料合成了聚氨酯丙烯酸酯类光敏性有机硅预聚物,可在潮湿条件下实现光、潮气双固化。 1 实验部分 1.1 试剂、仪器和测试方法 甲基丙烯酸羟乙酯(HEMA,工业品)经干燥后,减压蒸馏,收集105110℃/2000Pa馏分;异佛尔酮二异氰酸酯(IPDI,CP,华北地区特种化学试剂开发中心);二2(γ2三乙氧基硅烷基丙基)胺(G402,工业品,营口俊业化工制品有限公司);二月桂酸二丁基锡(DB TDL,CP,(Acros Organics Chemical,比利时)公司产品);22羟基222甲基-苯丙酮22(Darocur1173,Ciba公司产品);丁酮(AR,广州化学试剂厂),用前以分子筛干燥;阻聚剂对甲氧基苯酚(M EHQ,CP,上海信博森化工有限公司)。固化膜的硬度、附着力、冲击强度、柔韧性等性能分别按国家相关标准G B6739286、G B1720279、G B1732293、G B/T1731293测定。 Nicolet210型傅立叶红外光谱(美国)光谱仪,涂膜法测IR谱;Waters224型凝胶渗透色谱仪(GPC,美国),以THF为溶剂,测预聚物数均分子量(M n);Brookfield DV2Ⅱ+型旋转粘度计(18号转子, Brookfield corporation,美国),室温测涂料粘度;改装的CDR21差示扫描量热仪(DPC),记录聚合放热速率曲线,并用Origin710软件处理,得光聚合转化率曲线[7];紫外光强度以UV2A型照度计(北京师范大学光电仪器厂生厂)测定,仪器探头敏感波长范围为320400nm,测得光强为8189W/m2(日本);岛津TG A250型热分析仪,升温速率为20℃/min,在N2气气氛(40mL/min)中,测固化膜室温至600℃的TG曲线;ZC236型高阻计(上海第六电表厂)测固化膜电阻。 1.2 Si2PUA预聚物的合成 有机硅改性聚氨酯丙烯酸酯(Si2PUA):在装有搅拌器、温度计和回流冷凝器的干燥三颈烧瓶中加入适量的IPDI,于室温下缓慢加入HEMA、DB TDL(质量分数为0103%)和M EHQ的混合液,控制滴加 2003212201收稿,2004203207修回 广东省重大科技专项(粤财企[2001]367号)资助项目 通讯联系人:陈用烈,男,1937年生,博士,教授;E2mail:cescyl@https://www.doczj.com/doc/8a13405478.html,;研究方向:功能高分子
Vol 134No 18 ?14?化工新型材料 N EW CH EMICAL MA TERIAL S 第34卷第8期2006年8月 作者简介:宣兆龙,男,博士,从事兵器防护材料与技术的教学与科研工作,已发表论文40余篇。 环氧树脂增韧改性新技术 宣兆龙 易建政 (军械工程学院三系,石家庄050003) 摘 要 综述了环氧树脂的增韧改性研究,着重讨论了热塑性树脂、热致液晶聚合物和互穿网络结构等环氧树脂增韧改性新技术。 关键词 环氧树脂,增韧,改性 N e w technology of modif ication toughening epoxy resin Xuan Zhaolong Yi Jianzheng (Depart ment 3of Ordnance Engineering College ,Shijiazhuang 050003) Abstract Study of modification methods and mechanism for epoxy toughened is reviewed with 46references. More effective technologies ,such as toughening modification with thermoplastics ,thermotropic liquid crystalline poly 2mer (TL CP )and interpenetrating polymer network (IPN )are also discussed in briefly. K ey w ords epoxy resin ,toughening ,modification 环氧树脂(EP )具有高强度和优良的粘接性能。但因其固化物质脆,易产生裂纹等缺陷,在材料的耐 疲劳性能和抗横向开裂性能方面难以满足工程技术的要求,使其应用受到了一定的限制。为此国内外学者对EP 进行了大量的改性研究工作,以改善其韧性。 目前EP 的增韧途径主要有3种:①在环氧基体中加入橡胶弹性体、热塑性树脂或液晶聚合物等分散相来增韧。②用热固性树脂连续贯穿于EP 网络中形成互穿、半互穿网络结构来增韧。③用含有“柔性链段”的固化剂固化环氧,在交联网络中引入柔性链段,提高网链分子的柔顺性,达到增韧的目的。本文主要综述了热塑性树脂、液晶聚合物、互穿聚合物网络改性EP 的研究进展。 1 热塑性树脂增韧EP 在EP 基体中加入一定量的高性能热塑性树脂,不仅能改进EP 的韧性,而且不降低其刚度和耐热性。热塑性树脂增韧EP 一般采用剪切屈服理论或颗粒撕裂吸收能量及分散相颗粒引发裂纹钉铆机 理来解释[1,2]。用于增韧EP 的热塑性树脂主要有聚酰亚胺(PI )、聚醚酰亚胺(PEI )、聚醚砜(PES )、聚砜(PSF )等。 1.1 聚酰亚胺(PI)增韧EP EP 与PI 共混是通过PI 与环氧预聚体混合然 后反应而得到的。这类树脂最初制备时是均相的,在一定转化率时树脂发生液2液相分离,从而在最终固化的材料内部产生一系列形态结构,这些主要依赖于热塑性塑料的原始质量和临界组成的对比关系[3,4]。 Biolley 等[5]用具有相当高T g 的二苯酮四酸二 酐(B TDA )和4,4’2(9氢292亚芴基)二苯胺(FBPA )合成的可溶性PI 改性四缩水甘油基二苯甲烷2二氨基二苯砜EP 体系(T GDDM /DDS/PEI )。固化后的树脂用扫描电镜观察没有发现相分离,并且动态力学分析表明共混组分间能完全相容。Li 等[6]通过用4种不同的二氢化物和2种不同二元胺[1,32二(32氨基苯氧基)苯,即A PB ;2,2’2(42(42氨基苯氧基)苯基)丙烷,即BA PP ]合成一系列有机溶性的芳香族聚亚胺酯来增韧EP (Epon828),DSC 发现
环氧树脂的增韧改性研究 环氧树脂是由具有环氧基的化合物与多元羟基化合物(双酚A、多元醇、多元酸、多元胺) 进行缩聚反应而制得的产品。环氧树脂具有高强度和优良的粘接性能,可用作涂料、电绝缘材料、增强材料和胶粘剂等。但因其固化物质脆,耐开裂性能、抗冲击性能较低,而且耐热性差,使其应用受到了一定的限制。为此国内外学者对环氧树脂进行了大量的改性研究工作,以改善环氧树脂的韧性。 目前环氧树脂的增韧研究已取得了显著的成果,其增韧途径主要有三种: ①在环氧基体中加入橡胶弹性体、热塑性树脂或液晶聚合物等分散相来增韧。②用热固性树脂连续贯穿于环氧树脂网络中形成互穿、半互穿网络结构来增韧。③用含有“柔性链段”的固化剂固化环氧,在交联网络中引入柔性链段,提高网链分子的柔顺性,达到增韧的目的。 1 橡胶弹性体增韧环氧树脂 橡胶弹性体通过其活性端基(如羧基、羟基、氨基) 与环氧树脂中的活性基团(如环氧基、羟基等)反应形成嵌段;正确控制反应性橡胶在环氧树脂体系中的相分离过程是增韧成功的关键。自Mc Garry发现端羧基丁腈橡胶(CTBN) 能使环氧树脂显著提高断裂韧性后的几十年间,人们在这一领域进行了大量基聚醚、聚氨酯液体橡胶、聚的研究。据文献报道,已经研究过的或应用的对环氧树脂增韧改性的橡胶有端羧硫橡胶、含氟弹性体、氯丁橡胶、丁腈橡胶、丙烯酸丁酯橡胶等。通过调节橡胶和环氧树脂的溶解度参数,控制凝胶化过程中相分离形成的海岛结构,以分散相存在的橡胶粒子中止裂纹、分枝裂纹、诱导剪切变形,从而提高环氧树脂的断裂韧性。 目前用液体橡胶增韧环氧树脂的研究有两种趋势。一种是继续采用CTBN 增韧环氧树脂体系,重点放在增韧机理的深入探讨;另一种是采用其它的合适的液体橡胶,如硅橡胶、聚丁二烯橡胶等。D1 Verchere[1 ] 等研究端环氧基丁腈橡胶(ETBN) 对双酚A 型环氧树脂的增韧效果, 当ETBN 含量为20wt %时, 树脂的断裂韧性GIC 由01163kJ / m2 提高到01588kJ / m2 ,比增韧前提高了3倍多。韩孝族[2 ]等用端羟基丁腈橡胶(HTBN) 增韧环氧/ 六氢邻苯二甲酸酐体系, 当HTBN 含量达20phr 时,增韧树脂的冲击强度达900kJ / cm2 ,较改性前(340kJ / cm2) 提高了2 倍多。孙军[3 ]等利用高 分子设计方法及控制反应工艺,制备出具有氨基封端的硅橡胶改性体,分析其红外光谱,证实其产物具有预想结构,即改性后的硅橡胶为氨基封端。用改性硅橡胶对环氧树脂进行增韧改性,通过对增韧体的冲击强度测试结果表明,在改性硅橡胶加入量为0～15 份的范围内,增 韧体的冲击强度有了大幅度提高,加入量超过15 份以后,增韧体的冲击强度增势缓慢,实验证明改性硅橡胶对环氧树脂具有良好的增韧效果。此外,还有活性端基液体橡胶增韧环氧树脂、聚硫橡胶改性环氧树脂等方面的研究也有很大进展。如王德武[4 ]等人研制的聚硫橡胶改性环氧防水防腐防霉涂料,是由聚硫橡胶改性环氧溶液为成膜物质,加入金属氧化物填料,添加有机胺固化剂所组成的双组分涂料。该涂料对金属、非金属的附着力强(对钢铁附着力为3～4MPa ,对混凝土附着力为4～5MPa) 、涂膜坚硬、光滑、丰满,不吸附污浊和藻类,具有韧性好、高弹性、耐候、耐霉菌、耐磨、耐酸碱和耐多种溶剂等特点。 近年来,核2壳乳液胶粒增容技术的应用使橡胶弹性体改性环氧树脂又有了新进展。核壳粒子大小及其环氧树脂的界面性能可以用乳液聚合技术来设计和改变。Lin K F[5 ]等研究了以丙烯酸丁酯为核、甲基丙烯酸甲酯和缩水甘油醚基丙烯酸甲酯共聚物为壳的核壳粒子增韧双酚A 型环氧树脂体系,并探讨了增韧机理。 Ashida Tadashi[6 ]等研究了在环氧树脂中分别加入聚丙烯酸丁酯橡胶粒子和PBA/ PMMA (聚丙烯酸丁酯/ 聚甲基丙烯酸甲酯) 核壳胶粒,以双氰胺为固化剂所得固化物的结构形态和性能。结果表明,用丙烯酸橡胶粒子可提高环氧树脂的断裂韧性,但远远低于核壳粒子(PBA/ PMMA) 的增韧效果;在环氧树脂固化过程中,由于PMMA 与环氧树脂的相容性好,环氧
热固性树脂基复合材料是目前研究得最多、应用得最广的一种复合材料。它具有质量轻、强度高、模量大、耐腐蚀性好、电性能优异、原料来源广泛，加工成型简便、生产效率高等特点，并具有材料可设计性以及其他一些特殊性能，如减振、消音、透电磁波、隐身、耐烧蚀等特性，已成为国民经济、国防建设和科技发展中无法取代的重要材料。在热固性树脂基复合材料中使用最多的树脂仍然是酚醛树脂、不饱和聚酪树脂和环氧树脂这三大热固性树脂。这三种树脂阶性能各有特点：酚醛树脂的耐热性较高、耐酸性好、固化速度快，但较脆、需高压成型；不饱和聚酪树脂的工艺性好、价格最低，但性能较差；环氧树脂的粘结强度和内聚强度高，耐腐蚀性及介电性能优异，综合性能最好，但价格较贵。因此，在实际工程中环氧树脂复合材料多用于对使用性能要求高的场合，如用作结构材料、耐腐蚀材料、电绝缘材料及透波材料等。 1、环氯树脂复合材料的分类 环氧树脂复合材料(简称环氧复合材料，也有人称为环氧增强塑料)的品种很多，其名称、含义和分类方法也没有完全统一，但大体上讲可按以下方法分类。 (1)按用途可分为环氧结构复合材料、环氧功能复合材料和环氧功能型结构复合材料。结构复合材料是通过组成材料力学性能的复合，使之能用作受力结构材料，并能按受力情况设计和制造材料，以达到材料性能册格比的最佳状态。功能复合材料是通过组成材料其他性能(如光、电、热、耐腐蚀等)的复合，以得到具有某种理想功能的材料。例如环氧树脂覆铜板、环氧树脂电子塑封料、雷达罩等。需要指出的是，无论使用的是材料的哪一种功能性，都必须具有必要的力学性能，否则再好的功能材料也没有实用性。已有些功能材料同时还要有很高的强度，如高压绝缘子芯棒，要求绝缘性和强度都很高，是一种绝缘性结构复合材料。 (2)按成型压力可分为高压成型材料(成型压力5—30MPa)，如环氧工程塑料及环氧层压塑料；低压成型材料(成型压力＜2．5MPa)，如环氧玻璃钢和高性能环氧复合材料。玻璃钢和高性能复合材料由于制件尺寸较大(可达几个㎡)、型面通常不是平面，所以不宜用高压成型。否则模具造价太高，压机吨位太大，因而成本太贵。 (3)按环氧复合材料阶性能、成型方法、产品及应用领域的特点，并照顾到习惯上的名称综合考虑可分为：环氧树脂工程塑料、环氧树脂层压塑料、环氧树脂玻璃钢(通用型环氧树脂复合材料)及环氧树脂结构复合材料。 3、环氧树脂复合材料的特性 (1)密度小，比强度和比模量高。高模量碳纤维环氧复合材料的比强度为钢的5倍、铝合金的4倍，钻合金的3．2倍。其比模量是钢、铝合金、钦合金的5．5—6倍。因此，在强度和刚度相同的情况下碳纤维环氧复合材料构件的重量可以大大减轻。这在节省能源、提高构件的使用性能方面，是现有任何金属材料所不能相比的。 (2)疲劳强度高，破损安全特性好。环氧复合材料在静载荷或疲劳载荷作用下，首先在最薄弱处出现损伤，如横向裂纹、界面脱胶、分层、纤维断裂等。然而众多的纤维和界面会阻
丙烯酸酯液体改性环氧树脂胶粘剂 3．2 胶粘剂力学性能 采用环氧基含量为1．2 mmol·g-1的丙烯酸酯液体橡胶增韧环氧树脂胶粘剂，其力学性能见表3。由表3可见，环氧树脂胶粘剂对不同材料有不同的粘接性，但加入丙烯酸酯液体橡胶后拉伸剪切强度都有不同程度的提高，铝合金试片的拉剪强度提高了133％，复合材料试片提高了124％，45#钢试片提高了84％。这是因为加入丙烯酸酯液体橡胶，改善了体系的韧性，降低了固化过程中产生的内应力，胶粘剂拉剪强度增大。下面分别讨论液体橡胶添加量和环氧基含量对拉剪强度的影响。 表3 环氧树脂胶粘剂拉剪强度 拉剪强度每百份环氧树脂中液体橡胶的加入份数 ／MPa 0 5 10 15 20 铝合金试片 12．1 20．1 28．2 26．1 22．3 玻璃钢试片 7．2 12．0 16．1 14．0(试片破坏) 14．1(试片破坏) 45#钢试片 9．2 11．2 16．8 16．6 13．2 由表3可见，随液体橡胶添加量的增加，胶粘剂的拉剪强度逐渐增大，当添加量为每百份环氧树脂加10份时，拉剪强度提高幅度最大，分别提高了约133％和124％。这是因为加入液体橡胶，体系成两相结构，由于橡胶相变形和撕裂的阻力对基体开裂有阻碍和钉扎作用，消耗大量的能量，提高了韧性。而这种阻碍作用与橡胶相的体积分数成线性关系，故随液体橡胶添加量的增加，基体的韧性增大，拉伸剪切强度逐渐增大。又由于胶结件在受拉剪载荷时，胶粘剂与胶接件表面粘接作用和胶粘剂本身的强度不同，胶接件的破坏形式也不同。但是若橡胶含量过大，胶粘剂内聚强度降低，试件呈内聚破坏，拉剪强度反而降低。 3．2．1 丙烯酸酯液体橡胶环氧基含量的影响 丙烯酸酯液体橡胶含有的反应性官能团为环氧基，不同环氧基含量的液体橡胶对胶粘剂拉剪强度的影响不同。图4(图略)是体系中分别加入不同环氧基含量(每百份环氧树脂加入10份)的液体橡胶后，胶粘剂拉剪强度与液体橡胶环氧基含量的关系曲线。 由图4(图略)可见，在相同工艺条件下，随着液体橡胶环氧基含量的增加，拉剪强度增加，环氧基含量到一定程度后，拉剪强度又有减小的趋势。环氧基含量为1．2 mmol·g-1的液体橡胶增韧效果最好，拉剪强度提高了133％。由橡胶增韧环氧树脂的机理可知，要使丙烯酸酯液体橡胶有良好的增韧效果，橡胶和环氧树脂在反应前应有良好的相容性，在固化过程中，由于反应的进行分子量变大相容性变差产生分相，形成两相复合体系。不同环氧基含量的丙烯酸酯液体橡胶与环氧树脂的相容性也不同。环氧基含量过低，丙烯酸酯液体橡胶不易溶于环氧基体中；环氧基含量过高，橡胶与基体的的相容性太好，在反应的过程中不易分相，Tomio M．的研究也得出了这一结论。由于相容性的不同，直接导致橡胶在反应分相过程中形成颗粒的粒径及分布的差异，而不同粒径的橡胶粒子，对环氧树脂增韧效果也有区别。Riew的理论表明：小的颗粒主要对剪切变形起作用，大的颗粒能阻止裂纹的增长。因此丙烯酸酯液体橡胶要有良好的增韧效果，环氧基含量要适当。
水性聚氨酯改性的研究进展 （马宁大连工业大学化工与材料学院116034） [摘要]: 详细叙述了水性聚氨酯的各种改性技术,如交联改性,聚丙烯酸酯,环氧树脂改性,有机硅改性,纳米技术改性,天然产物改性等,并对水性聚氨酯的发展前景进行了展望。[关键词]:水性聚氨酯；改性技术;；展望；环氧树脂;；有机硅树脂 ResearchProgressinModificationT echonologyoftheWaterbornePolyurethane Abstract: The modifications techonology of waterborne polyurethane, such as the crosslinkin gpolyacrylates ,epoxyresin, organosilicon, hano-technology and natural product modifications arediscussed.The prospect of waterbome polyurethane for the future are put forward.; Key words: waterborne polyurethane ;modificationtechonologyprospect 为提高水性聚氨酯涂膜的耐水性和机械性能,可合成具有适度交联度的水性聚氨酯乳液。首先通过,如多元醇、多元胺扩链选用多官能度的合成原材料剂和多异氰酸酯交联剂等合成具有交联结构的水性聚氨酯分散体。然后添加内交联剂或外交联剂实现交,即内交联和外交联。 2.1内交联法 该法合成水性聚氨酯是在聚氨酯大分子中引入个或个以上官能团的单体,生成具有部分交含有联或者支化分子结构的聚氨酯胶束;另一种是在水性聚氨酯乳液中加入可以与乳液稳定共存的内交联剂而这些内交联剂只有在使用时由乳液体系的HLB值、温度、外部能量如紫外光辐射等因素的变化才与聚氨酯树脂中的官能团发生交联反应,生成具有网状个结构的热固性聚氨酯树脂。在大分子中引入含有3或3 个以上官能团的单体生成部分交联或支化结构,即将的聚氨酯树脂的合成一般是采用预聚体分散法交联单体如三聚体或三羟甲基丙烷等与低相对分子质量的聚氨酯预聚体充分混合,在水中分散后再加入扩链剂如乙二胺进行扩链反应。这种方法合成的具有部分交联结构的水性聚氨酯相比于丙酮法制备的水,具有不消耗溶剂(丙酮)且能同时获得高固性聚氨酯含量等优点。,还可采取丙酮法制备这类除预聚体分散法以外内交联型水性聚氨酯,即在预聚体分散前就用部分三官能度的单体如三羟甲基丙烷代替双官能团的单体,用少量丙酮为溶剂解决由于预聚体扩进行扩链反应链后相对分子质量增加而引起的黏度变大的问题,在分散形成乳液后再将丙酮等低沸点溶剂减压脱去,采用这种方法制备的水性聚氨酯具有相对分子质量分布窄、结构及粒径大小可变范围易控制、反应稳定性,但最大的缺点是制备的乳液的涂膜耐溶剂好等优点特别是耐丙酮性能差且工艺复杂,不利于工业化生产。 2.2外交联法 添加外交联剂的水性聚氨酯亦称为水性双组分聚氨酯,水性聚氨酯为一组分,交联剂为另一组分。在,将两组分混合均匀,成膜过程中发生化学反使用时应,形成交联结构。消除涂膜的亲水基团,可大幅度提高涂膜的耐水性,同时也适当提高了涂膜的力学性,聚氨能。水性聚氨酯的结构决定着外交联剂的组成酯分子中带羟基、氨基时,常用的外交联剂有水分散多异氰酸酯、氮杂环丙烷化合物、氨基树脂等;聚氨酯,常用的外交联剂有多元胺、环丙分子中带有羧基时烷的化合物及某些金属化合物,如Al(OH)3，Ca(OH)2等。为了更好地改善聚氨酯的性能,可同Mg(OOCH3)2时添加内交联剂和外交联剂,通过双重作用对聚氨酯进行交联改性。聚
聚氨酯改性环氧树脂胶黏剂的研究 一. 选题的目的及意义： 聚氨酯（PU）是一类常用的高分子材料，以甲苯-2,4-二异氰酸酯（TDI）和二醇类为原料合成，结构中既有柔性的C-C链和C-O-C链，又有活性的酰胺基团，与环氧树脂相容性好。改性后的环氧树脂（EP）强度和韧度都得到提高，特别适用于环氧浇注、环氧涂料等方面，具有良好的应用前景。 二. 选题的国内外研究概况和趋势（设计只介绍相应产品的用途、作品的应 用等） 胶黏剂的一类古老而又年轻的材料，早在数千年前，人类的祖先就已经开始使用胶黏剂。到上个世纪初，合成酚醛树脂的发明，开创了胶黏剂的现代发展史。胶黏剂是具有良好粘结性能的物质，特别是合成胶黏剂强度高，对材质不同的重金属与非金属之间均可实现有效粘结，并且已经在越来越多的领域代替了机械粘结，从而为各行业简化工艺、节约能源、降低成本，提高经济效益提供了有效途径。全球胶黏剂、密封剂和表面处理剂市场总规模约500亿欧元（680亿美元），其中工业胶黏剂市场占44%的份额。 上世纪90年代，我国胶黏剂进入了一个高速发展的新阶段。本世纪前8年，随着我国改革开放的不断深入，胶黏剂工业整个发展势态越来越好。据中国胶黏剂工业协会统计，2004年、2005年和2006年我国胶黏剂产量分别为22.7万吨、251.7万吨和280.2万吨，年均增长率分别外14.32%、10.44%和11.32%，2007年和2008年产量为313.5万吨和344.8万吨，产量不断增加应用领域不断扩展。去年下半年，由于遭受美国、系，西欧和世界金融危机的影响，今年一季度开始，我国合成材料工业及其胶黏剂工业也受到一定影响。据预测今年胶黏剂产量可望达到372.38万吨，增长速度比去年有所下降。 如上所述，由于受国际金融危机的影响，今年我国采取了一系列产业结构调整政策和财政支持政策，进一步扩大内需，保增长，渡难关，上水平，如果没有受到其他影响，2012年后我国又将以崭新姿态出现在世人面前，2015年，即“十二五”计划末，我国胶黏剂产量将突破600万吨大关。据不完全统计，目前我国胶黏剂和密封剂生产厂家又3500多家，但上规模企业不足100家，品种牌号约3000多个。 从应用情况看，胶合板和木工用胶量最大，约点总胶量的46.97%，建筑材料用胶黏剂占26.12%，包装及商标用胶黏剂约占12.14%，制鞋及皮革用胶黏剂占6.07%，其他胶黏剂使用量占8.7%。 随着工业的发展，胶黏剂的应用市场越来越广泛，品种也日益增多，水溶性胶黏剂主要用于建筑、包装、运输、刚性粘合、非刚性粘合、胶带等方面。其中在包装方面的应用最为广泛，同时也用于标签、书包、杯子、信封等制造。目前世界合成胶黏剂发展的趋势表现为以下三方面：第一，环保型合成胶黏剂发展迅速。随着环保法规的日益严格，各发达国家大力研制水基和热熔型等无溶剂胶黏剂。1998年发达国家的合成胶黏剂的市场上水基胶黏剂占50%，热熔胶约占20%，溶剂类胶黏剂仅占20%。未来合成胶黏剂将由低污染的水基胶和热熔胶唱“主角”，环保型合成胶黏剂将是市场的抢手货。第二，高性能胶黏剂异军突起。高性能合成胶黏剂包括环氧、有机硅、聚氨酯及新型改性丙烯酸粘合剂等。第三，施工工艺和施胶设备不断更新。

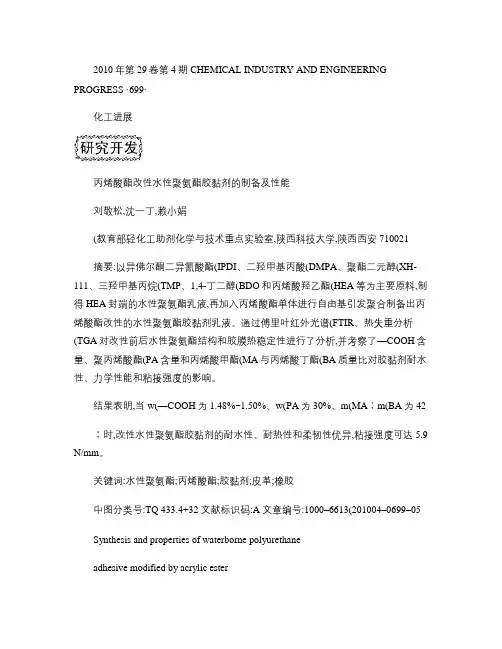

化学推进剂与高分子材料 Chemical Propellants & Polymeric Materials ２０１０年第８卷第１期 · 20 · 丙烯酸酯改性聚氨酯胶黏剂 时国珍 (黎明化工研究院， 河南洛阳 471000) 摘 要：叙述了丙烯酸酯改性聚氨酯胶黏剂的3种制作方法：共混法；互穿聚合物网络法；接枝法。简述了几种典型共混物组成，详述了互穿聚合物网络和接枝聚合物的制法。 关键词：丙烯酸酯；聚氨酯；胶黏剂；改性 中图分类号： TQ433.432 文献标识码： A 文章编号： 1672－2191(2010)01－0020－03 收稿日期：2009－09－28 作者简介：时国珍(1966－)，女，高级工程师，主要从事胶黏剂研究。电子信箱：lmshiguozhen@https://www.doczj.com/doc/8a13405478.html, 由于聚氨酯胶黏剂具有许多优异性能，在国外已广泛用于纺织、土木建筑、交通运输、电子元件、制鞋、包装等工业。世界发达国家都很重视聚氨酯胶黏剂的开发。但聚氨酯的缺点是固化速度慢，耐温耐候性差，对金属附着力小。近年来，人们开发了一些性能改进的新品种，丙烯酸改性聚氨酯是改进的方法之一。通过引入丙烯酸酯化合物使其兼具丙烯酸酯和聚氨酯2种胶的特点，不仅可制得快固化胶，而且提高了聚氨酯胶的耐腐蚀性、耐候性及对金属的附着力。丙烯酸酯改性聚氨酯主要有3种方法：①共混法；②互穿聚合物网络法；③接枝法。其中共混法改性已有较长历史，其固化方法以辐射或紫外线固化居多，后2种改性方法报道较少。 １ 共混法 通过丙烯酸酯和聚氨酯共混可得到多种用途的胶黏剂，如用于柔软印刷板、光信息接收板、半导体硅片加工、喷墨打印机层压模拟喷墨喷嘴、纸塑复合、外伤包扎等[1－4]。通过共混可得到快速固化的复配物，改进聚氨酯胶的固化性能。共聚物多以丙烯酸酯与聚氨酯的预聚物为基础进行复配。固化方式多为辐射或紫外线固化，也有湿固化、厌氧固化、热固化和反应固化等形式。以下为几种典型共混物组成。 １．１ 金属部件粘接、密封、螺栓紧固用厌氧胶黏剂 该类胶黏剂组成主要包括(甲基)丙烯酸酯，光聚合引发剂及由(甲基)丙烯酸酯、有机聚异氰酸酯、带(甲基)丙烯酰氧基的聚碳酸酯二醇和任 选的多元醇制备的聚碳酸酯二醇改性的聚氨酯预聚物等[5]。 １．２ 耐水快速光固化胶 文献报道一种耐水快速光固化胶黏剂的组成为[6]：聚氨酯(甲基)丙烯酸酯100份(质量份,下同)、含羟(甲基)丙烯酸酯30~200份、异冰片基(甲基)丙烯酸酯30~200份、防水剂(石油、煤及/或松香衍生物的单体溶液)30~200份、(甲基)丙烯酸3~50份以及光聚合引发剂0.5~15份。该复配物固化后具有较好的耐水性。例如1mol 相对分子质量(M r )为3000的聚四氢呋喃和2mol 二异氰酸酯在80~90℃下的反应产物与3mol 的羟丙基丙烯酸酯在80~90℃下反应得到氨基甲酸酯丙烯酸，该物质100份与80份2－羟丙基甲基丙烯酸酯、90份Super Ester A75(Ⅰ)在170份异冰片基甲基丙烯酸酯(Ⅱ)中形成的溶液、15份丙烯酸(Ⅲ)和8份Irgacure 184 制得一种胶黏剂混合物。该混合物在40℃水处理10d 前后剪切强度分别为135kg/c m 2和128kg/c m 2；无Ⅰ，Ⅱ，Ⅲ时，剪切强度分别为126kg/cm 2和32kg/cm 2。１．３ 高温耐油性光固化胶 聚氨酯丙烯酸酯胶黏剂中引入环氧丙烯酸酯可得到高温耐油性好的胶黏剂。美国专利[7]报道典型复配物含Pluracol P220(聚醚)－MDI(二苯基甲烷二异氰酸酯)－Tone 0310(聚己内酯多元醇)－羟基乙基丙烯酸酯反应产物、N －乙烯基吡咯烷酮、Ebecr yl3700(丙烯酸酯化环氧化物)、苯氧基乙基丙烯酸酯、三羟甲基丙烷三丙烯酸酯及I r ga c ur e 651。该混合物固化后玻璃化转变温度(T g )＞40℃，伸长率＞3%，拉伸强度＞

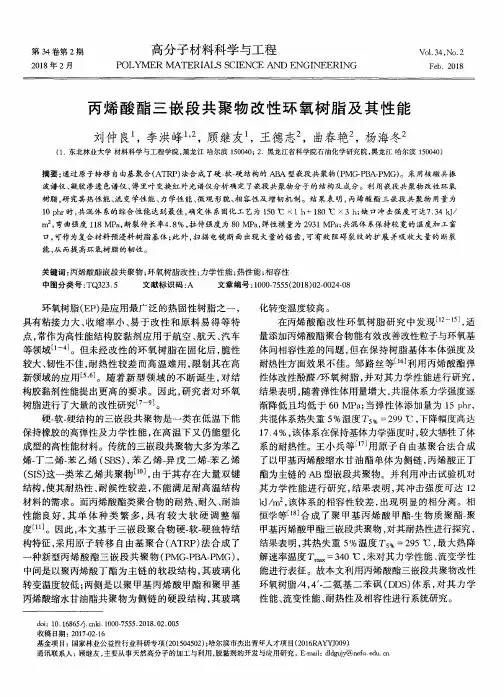

环氧树脂的增韧改性方法 摘要：环氧树脂(EP)是聚合物基复合材料应用最广泛的基体树脂。EP是一种热固性树脂,具有优异的粘接性、耐磨性、力学性能、电绝缘性能、化学稳定性、耐高低温性,以及收缩率低、易加工成型、较好的应力传递和成本低廉等优点,在胶粘剂、电子仪表、轻工、建筑、机械、航天航空、涂料、粘接以及电子电气绝缘材料、先进复合材料基体等领域得到广泛应用[1-3]。因此,对EP增韧增强一直是人们改性EP的重要研究课题之一。一般的EP填充剂和增韧剂都存在增强相与树脂基体间的界面粘接性较差的问题,韧性的改善是以牺牲材料强度、模量及耐热性为代价的,使其物理、力学和热性能的提高受到限制。笔者对国内EP增韧增强改性方法的最新进展做了简单的综述。 关键词：环氧树脂增韧改性 1环氧树脂的增韧改性 1.1橡胶弹性体改性 利用橡胶弹性体增韧EP的实践始于上世纪60年代,主要通过调节两者的溶解度参数,控制胶化过程中相分离所形成的海岛结构,以分散相存在的橡胶粒子就可以起到中止裂纹、分枝裂纹、诱导剪切变形的作用,从而提高EP的韧性.用于EP增韧的橡胶和弹性体必须具备2个基本条件：首先，所用的橡胶在固化前必须能与EP相容，这就要求橡胶的相对分子质量不能太大；而EP固化时，橡胶又要能顺利地析出来，形成两相结构，因此橡胶分子中两反应点之间的相对分子质量又不能太小[4]。其次，橡胶应能与EP 发生化学反应，才可产生牢固的化学交联点。因此EP增韧用的橡胶一般都是RLP (反应性液态聚合物)型的，相对分子质量在1000～10000，且在端基或侧基上带有可与环氧基反应的官能团[5]。 近年来,随着高分子相容性理论的发展和增容技术的进步,环氧树脂与热塑性树脂的合金化增韧改性获得了长足的发展,有效地克服了橡胶弹性体改性环氧树脂体系的不足。用于环氧树脂增韧改性的热塑性树脂主要有聚砜(PSF)、聚醚砜(PES)、聚醚酮(PEK)、聚醚醚酮(PEEK)、聚醚酰亚胺(PEI)、聚苯醚(PPO)、聚碳酸酯(PC)等。这些聚合物一般是耐热性及力学性能都比较好的工程塑料,它们或者以热熔化的方式,或者以溶液的方式掺混入环氧树脂[6]。 韩静等[7]制备了以丙烯酸丁酯、丙烯酸乙酯、丙烯酸缩水甘油酯为主链的带环氧基团的液体橡胶,用来增韧EP/间苯二甲胺体系。结果表明,随着丙烯酸酯液体橡胶用量的增加,改性EP体系的弯曲强度和冲击强度呈先升高后降低趋势,并在10%和15%出现峰值,与纯EP体系相比,强度可分别提高10.5%和151.8%。 范宏等对比了就地聚合PBA2P(BA2IG)0.2~1μm的橡胶粒子分散体以及用种子乳液
环氧树脂 目录 材料简介应用特性类型分类使用指南国内主要厂商环氧树脂应用领域环氧树脂行业 材料简介 环氧树脂是泛指分子中含有两个或两个以上环氧基团的有机高分子化合物，除个别外，它们的相对分子质量都不高。环氧树脂的分子结构是以分子链中含有活泼的环氧基团为其特征，环氧基团可以位于分子链的末端、中间或成环状结构。由于分子结构中含有活泼的环氧基团，使它们可与多种类型的固化剂发生交联反应而形成不溶、不熔的具有三向网状结构的高聚物。 应用特性 1、形式多样。各种树脂、固化剂、改性剂体系几乎可以适应各种应用对形式提出的要求，其范围可以从极低的粘度到高熔点固体。 2、固化方便。选用各种不同的固化剂，环氧树脂体系几乎可以在0～180℃温度范围内固化。 3、粘附力强。环氧树脂分子链中固有的极性羟基和醚键的存在，使其对各种物质具有很高的粘附力。环氧树脂固化时的收缩性低，产生的内应力小，这也有助于提高粘附强度。 4、收缩性低。环氧树脂和所用的固化剂的反应是通过直接加成反应或树脂分子中环氧基的开环聚合反应来进行的，没有水或其它挥发性副产物放出。它们和不饱和聚酯树脂、酚醛树脂相比，在固化过程中显示出很低的收缩性（小于2%）。 5、力学性能。固化后的环氧树脂体系具有优良的力学性能。 6、电性能。固化后的环氧树脂体系是一种具有高介电性能、耐表面漏电、耐电弧的优良绝缘材料。 7、化学稳定性。通常，固化后的环氧树脂体系具有优良的耐碱性、耐酸性和耐溶剂性。像固化环氧体系的其它性能一样，化学稳定性也取决于所选用的树脂和固化剂。适当地选用环氧树脂和固化剂，可以使其具有特殊的化学稳定性能。 8、尺寸稳定性。上述的许多性能的综合，使环氧树脂体系具有突出的尺寸稳定性和耐久性。 9、耐霉菌。固化的环氧树脂体系耐大多数霉菌，可以在苛刻的热带条件下使用。 类型分类 根据分子结构，环氧树脂大体上可分为五大类： 1、缩水甘油醚类环氧树脂 2、缩水甘油酯类环氧树脂 3、缩水甘油胺类环氧树脂 4、线型脂肪族类环氧树脂 5、脂环族类环氧树脂 复合材料工业上使用量最大的环氧树脂品种是上述第一类缩水甘油醚类环氧树脂，而其中又以二酚基丙烷型环氧树脂（简称双酚A型环氧树脂）为主。其次是缩水甘油胺类环氧树脂。 1、缩水甘油醚类环氧树脂 缩水甘油醚类环氧树脂是由含活泼氢的酚类或醇类与环氧氯丙烷缩聚而成的。
龙源期刊网 https://www.doczj.com/doc/8a13405478.html, 环氧树脂E51改性增韧研究 作者：袁涛 来源：《山东工业技术》2017年第05期 摘要：以双酚改性环氧树脂E51（EP），达到改性增韧的目的。进行了一系列实验，对 比了用单一环氧树脂、混合树脂与自制混合胺，在相同和不同环氧当量下所得固化物的粘结强度、韧性和硬度。实验表明，混合树脂固化产物硬度96.6HSD，拉伸强度16.053MP，断裂拉力5114.97N，变形量5.63mm，韧性增加16%。 关键词：环氧树脂；增韧；韧性；硬度；粘结强度 DOI：10.16640/https://www.doczj.com/doc/8a13405478.html,ki.37-1222/t.2017.05.160 0 引言 E51型环氧树脂粘度低，环氧值高，固化效果，不足之处在于脆性大，韧性低；E20和 E12型环氧树脂粘结度高，韧性好的优点，不足之处在于硬度低。把三种环氧树脂按比例混合，新得到的混合树脂既有E51树脂活性高，固化效果好及高硬度的特点，又有E20和E12 中长分子链韧性好的优点，与自制混胺固化后，提高固化物性能，克服了使用单一环氧树脂固化后综合性能差的弊端。 1 实验部分 （1）主要试剂。环氧树脂E12、E20、E51，聚醚胺、聚醚二胺、固化剂促进剂，江苏三木化工；二甲苯，上海泰正化工有限公司；正丁醇，扬州市华香化工有限公司。 （2）主要仪器。环氧树脂高速分散机，上海机电设备有限公司；电子秤，上海信衡电子有限公司，深圳盛美仪器有限公司； UTM4000系列微机控制电子万能试验机；热重差热分析仪EXSTAR6300，精工盈司电子科技（上海）有限公司。 （3）实验测试。1）配制溶剂：在二甲苯中加入正丁醇，搅拌均匀。2）配制树脂：按比例在溶剂中加入环氧树脂E12、E20，高速搅拌二十分钟，待树脂溶解后加入环氧树脂E51，高速搅拌混合均匀，按三种环氧树脂的不同比例制作4种混合液，编号为树脂A、B、C、D。配制三种单一环氧树脂的溶液。3）样品测试：以环氧当量：胺当量=1：0.6、1：0.7、1： 0.8、1：0.9分别将树脂与固化剂混合，在室温下实干后，涂抹于马口铁片上进行弯折观察， 粘结20mm圆柱用拉力试验机进行测试，用邵氏硬度计进行硬度测量，用差热分析仪进行差热分析。 2 结果与讨论
第18卷第3期 青 岛 化 工 学 院 学 报 Journal of Q ingdao Institute of Chem ical T echno logy V o l.18 N o.3 1997缩水甘油封端聚氨酯的合成及其 改性环氧树脂的粘合性能 α姚 微 牟润强 邢 政 马宏利 于艳君 张志俊 (青岛化工学院橡胶新技术研究所,青岛266042) 摘 要:详细介绍了用缩水甘油将端异氰酸酯预聚物转变为环氧封端聚氨 酯的合成方法,考察了温度对反应速度的影响,并利用付利叶变换红外光谱仪 快速跟踪技术,证实了反应主要发生在预聚物的异氰酸酯基与缩水甘油的羟基 上;在80℃反应前期环氧峰略有降低,说明有少量环氧基发生反应。环氧封端聚 氨酯加热到100℃发现有凝胶出现,在贮存中粘度略有增加。另外还考察了缩 水甘油封端聚氨酯与E251环氧树脂及三乙烯四胺固化体系的粘合性能。当软段 含量<25%时,剪切强度和剥离强度均提高;当软段含量>30时,剥离强度提高 而剪切强度降低;当软段含量在25%～30%之间时,强度变化较复杂。 关键词:缩水甘油封端聚氨酯;改性环氧树脂;粘合性能 中图法分类号:TQ323.8 众所周知,环氧树脂对许多材料具有很好的粘合性,但它的玻璃化温度高,是一种硬而脆,冲击强度低的材料[1],为了克服这一缺点曾做了大量的研究工作,主要集中在将橡胶相引入到环氧树脂中,从而形成微相分离体系[2,3]。聚氨酯具有高抗冲强度和优异的低温性能,曾有人将聚氨酯引入环氧树脂中,以弥补环氧树脂材料韧性差的缺陷。 尽管聚氨酯具有优异的性能,但端异氰酸酯基(-N CO)活性过高,不便直接使用[4];另一种办法是将异氰酸酯用活泼氢化合物封端[5,6],它们在室温下是稳定的,其缺点是需要高温下解封,并难于除去封端试剂。 缩水甘油封端聚氨酯将克服上述缺点,储存稳定,因其端基为环氧基能与环氧树脂同步固化,形成链段分布为无规分布的环氧树脂改性结构,能有效地提高环氧树脂的冲击强度和低温下的粘合性能[7]。 本研究考察了对缩水甘油封端聚氨酯合成中的几个关键问题,以及缩水甘油封端聚氨酯-环氧树脂-三乙烯四胺固化体系粘合性能,扩大了聚氨酯加入量范围,综合考察了剪切强度和剥离强度的变化规律。 1 实验部分 1.1 原料 甲苯二异氰酸酯(TD I),2,4-和2,6-异构体比为80 20,意大利进口工业品。 聚醚为端羟基聚环氧丙烷,平均官能度为2,平均分子量为1000。 α收稿日期:1996205224
环氧树脂化学成分 主要成份是:酚醛树脂; 酚醛树脂是由苯酚和甲醛在催化剂条件下缩聚、经中和、水洗而制成的树脂，其中以苯酚和甲醛树脂为最重要。也是世界上最早由人工合成的，至今仍很重要的高分子材料。因选用催化剂的不同，可分为热固性和热塑性两类。酚醛树脂具有良好的耐酸性能、力学性能、耐热性能，广泛应用于防腐蚀工程、胶粘剂、阻燃材料、砂轮片制造等行业。 NL固化剂是酚醛树脂呋喃树脂的高效低毒固化剂。NL固化剂毒性低，基本无刺激味，树脂固化后强度高、耐蚀性好，使用用量少，操作方便，贮存期长。本品适用于热固性酚醛树脂及呋喃树脂的常温固化。用来配制酚醛树脂及呋喃胶泥；玻璃钢制品；制笔、制刷、竹木等制品的粘合；也可用作铸造树脂的室温固化剂。质量指标外观暗灰色液体相对密度（20℃）1.16±0.01粘度(涂-4,25℃)秒20－30 总酸度(以H2SO4计)% 18±2 游离酸(以H2SO4计)% 3－5 贮存期一年以上（密闭存放）应用对酚醛树脂或呋喃树脂，NL固化剂的用量范围一般为5－12％。环境温度20℃时，2130酚醛树脂的NL固化剂用量为8％左右，NL固化剂用量可随温度调整。参考配方酚醛树脂酒精NL固化剂石英粉酚醛胶泥100 0－5 6－10 150－200玻璃钢腻子100 0－5 6－10 120－200玻璃钢面料100 10 8－15 10－1520℃时NL用量为8％，1小时左右初凝，使用期30分钟左右配方注意：酚醛树脂或呋喃树脂用NL固化剂来固化时，对填料的要求较高，要求填料的耐酸性达到规范的要求。劣质填料含有碳酸钙等会与酸性固化剂反应产生气泡，影响制品质量，并可能造成树脂不固化。包装及贮运10Kg、25Kg塑料桶装。室温密闭储存。可长期贮存，超过一年复测合格可继续使用。
丙烯酸酯环氧树脂乳液的合成和性能探讨 将环氧树脂加入到预乳化单体中，采用预乳化半连续种子乳液聚合法合成水性丙烯酸酯环氧树脂乳液，选择合适的催化剂，增加环氧树脂的接枝率，研究了环氧树脂用量、催化剂用量对乳液及其漆膜性能的影响。实验结果表明，当环氧树脂用量为单体量的7%，催化剂用量为单体量的0.3%时，漆膜的附着力和硬度有很大提高，配制涂料的耐盐雾性可达到300h以上。 标签：乳液聚合；环氧树脂；杂化聚合；大分子络合剂 中国分类号：TQ436+.5 文献标识码：A 文章编号：1001-5922（2016）09-0047-05 随着我国对涂料VOC排放标准的严苛，针对涂料使用过程VOC超标收取消费税，加速了工业漆水性化的发展。高性能工业防护漆的市场需求日益增加，以聚合物乳液为成膜物的水性工业漆，以其优越的耐候性、便捷的使用性能、很低的VOC排放等性能，在许多领域广泛使用。 目前水性工业漆丙烯酸聚合物乳液，通过在乳液聚合物体系中加入增加附着力的单体，如丙烯酸、丙烯酸羟乙酯等Ⅲ，来提高聚合物在基材上附着力，但往往给乳液聚合物膜带来较高的吸水性，从而导致在潮湿条件下的附着力下降，还会引起工业漆耐盐雾性变差。 为了提高水性工业漆乳液聚合物性能，可通过在丙烯酸酯乳液合成过程中引入环氧树脂，给予漆膜良好的附着力和致密性，提高漆膜的耐盐雾性能。但是加入环氧树脂容易导致聚合物乳液的稳定性下降，尤其是热稳定性下降，易发生聚合物乳液凝胶，同时由于环氧树脂的分子质量较低，不能有效提高粘接强度，必须增加环氧树脂与乳液粒子内部聚合物的接枝反应，才能充分利用环氧树脂的优点。本实验通过采用催化剂，使丙烯酸聚合物与环氧树脂中的环氧加成，提高环氧树脂在丙烯酸聚合物中的接枝率。通过测定在不同环氧树脂和催化剂用量下的乳液性能，确定催化剂和环氧树脂的最佳用量。 1 实验部分 1.1 原料及仪器 实验原料及仪器见表1～3。 1.2环氧改性丙烯酸酯乳液的合成 向2000mL三口烧瓶中加入计量的去离子水，开启搅拌，加入计量的乳化剂，15min后开始滴加计量好的单体、环氧树脂和催化剂，继续高速搅拌乳化约1h 制得预乳化液；向带有回流冷凝器的3000mL四口烧瓶中加入去离子水，开启搅
环氧树脂种类及性能 一、定义 1、环氧树脂(Epoxy Resin)是泛指含有两个或两个以上环氧基，以脂肪族、脂环族或芳香族等有机化合物为骨架并能通过环氧基团反应形成有用的热固化产物的高分子低聚体(Oligomer) o当聚合度n为零时，称之为环氧化合物，简称环氧化物(Epoxide) o这些低相对分子质量树脂虽不完全满足严格的定义但因具有环氧树脂的基本属性在称呼时也不加区别地统称为环氧树脂。典型的环氧树脂结构如下式。 2、环氧基是环氧树脂的特性基团，它的含量多少是这种树脂最为重要的指标。描述环氧基含量有以下几种不同的表示法： (1)环氧当量:是指含有1 mol环氧树脂的质量，低相对分子质量(分子量)环氧树脂的环氧当量为175?200g/mol, 随着分子量的增大环氧基间的链段越长，所以高分子量环氧树脂的环氧当量就相应的高。 (2)环氧值:每100g树脂中所含有环氧基的物质的量(摩尔)。这种表示方法有利于固化剂用量的计量和用量的表示。 因为固化剂用量的含义是每100g环氧树脂屮固化剂加入量 (part perhundred of resin缩写成phr)。我国采用环氧值 这一物理量。 环氧当量二100/环氧值 3、粘度的定义 粘度：液体在流动时，在其分子间产生的内摩擦的性质，称为 液体的黏性，黏性的大小用黏度表示，是用来表征液体性质相关的阻力因子。 粘度单位有两种：I、厘泊（cps） 2、毫帕秒（m ?
pas） 1厘泊（cps）二1毫帕秒（iD?pas） 一、种类及性能 1、双酚A型环氧树脂：双酚A （即二酚基丙烷）型 环氧树脂即二酚基丙烷缩水甘油瞇。在环氧树脂屮它的原材料易得、成本最低，因而产量最大（在我国约占环氧树脂总产量的90%,在世界约占环氧树脂总产量的75%?80%）,用途最广，被称为通用型环氧树脂。由双酚A型环氧树脂的分子结构决定了它的性能具有以下特点： （1）是热塑性树脂，但具有热固性，能与多种固化剂，催化剂及添加剂形成多种性能优异的固化物，几乎能满足各种使用需求。 （2）树脂的工艺性好。固化时基本上不产生小分子挥发物，可低压成型。能溶于多种溶剂。 （3）固化物有很高的强度和粘结强度。 （4）固化物有较高的耐腐蚀性和电性能。 （5）固化物有一定的韧性和耐热性。 （6）主要缺点是：耐热性和韧性不高，耐湿热性和耐候性差。 2、双酚F型环氧树脂：这是为了降低双酚A型环氧树脂本身的粘度并具有同样性能而研制出的一种新型环氧树脂。通常是用双酚F （二酚基甲烷）与环氧氯丙烷在NaOH作用下反应而得的液态双酚F型环氧树脂。 双酚F型环氧树脂的特点是黏度小，不到双酚A型环氧树脂黏度的1/3,对纤维的浸渍性好。其固化物的性能与双酚A 型环氧树脂几乎相同，但耐热性稍低而耐腐蚀性稍优。液态双酚F型环氧树脂可用于无溶剂涂料、胶粘剂、铸塑料、玻璃钢及碳纤维复合材料等。
