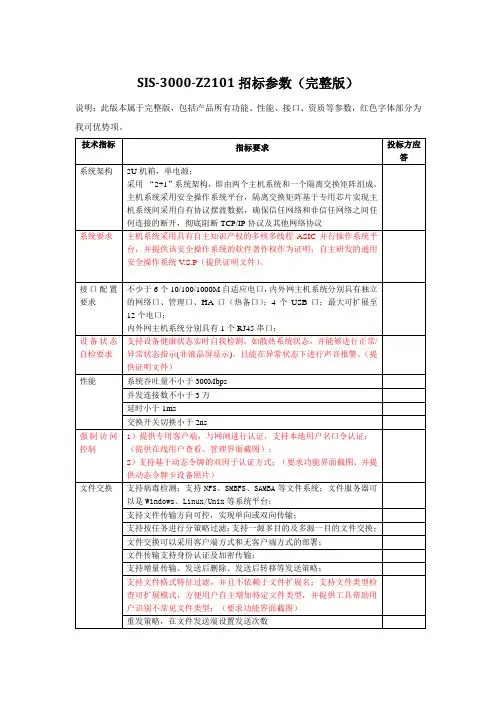

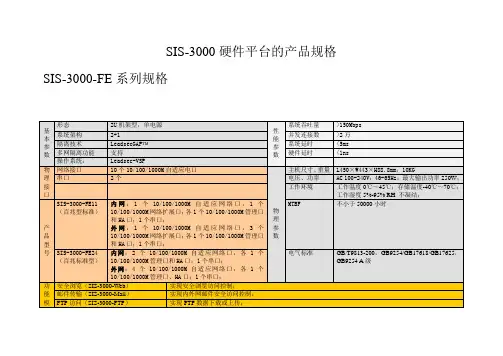

网闸SIS-3000-Z2101
TIPTOP隔离网闸文件交换功能配置案例 2009-4-17
版权声明 本手册中的内容是TIPTOP隔离网闸文件交换配置案例。 本手册的相关权力归深圳市利谱信息技术有限公司所有。手册中的任 何部分未经本公司许可，不得转印、影印或复印。 ? 2005－2007 深圳市利谱信息技术有限公司 Shenzhen Tiptop Information Technology Co., Ltd. All rights reserved. TIPTOP隔离网闸 文件交换配置案例 本手册将定期更新，如欲获取最新相关信息，请访问 公司网站： 您的意见和建议请发送至： 深圳市利谱信息技术有限公司 地址：深圳市福田区泰然工业园泰然四路210栋东座7B 电话：0 邮编:518040 传真：8 网址： 电子信箱：
目录 1 网络拓扑 (1) 2 客户需求 (1) 3 网络配置 (2) 3.1 内网网络端口一配置 (2) 3.2 外网网络端口一配置 (2) 4 网闸具体配置 (3) 4.1 需求一文件交换配置 (3) 4.1.1 交换模块配置 (3) 4.1.1.1 内网文件交换配置............................................错误!未定义书签。 4.1.1.2 外网文件交换配置............................................错误!未定义书签。 4.1.1.3 内网主机配置操作............................................错误!未定义书签。 4.1.1.4 外网主机设置操作............................................错误!未定义书签。 4.2 需求二实现内外网主机共享目录之间文件自动交换 (8) 4.2.1 实现方式一：文件共享同步 (8) 4.2.2实现方式二：文件自动收发 (10)
A P P安全建设办法 集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]
医院服务窗 安全建设方案 2014年9月 目录 一、医院服务窗背景介绍 随着3G、4G时代的到来，大家越来越习惯使用智能手机来查询、和商户的互动。来自中国互联网络信息中心（CNNIC）的《2013中国互联网络发展状况统计报告》显示，截至2013年底，中国手机网民规模达到约4.6亿人，占整体网民的比例达到78.5%。 而最近几年，互联网在快速颠覆和改变很多传统行业，包括零售、通讯、医疗等行业。医院作为特殊的事业单位，涉及到13亿中国人的福祉，但一直存在“挂号难”“看病难、看病贵”“医生劳动与回报”突出的问题，之所以出现这种状态是由于两方信息的不对称，医患不融合。我们知道，解决任何双方矛盾的根本是平台的建设，只有双方在一个平台中共同努力，协调利益，才能有效解决问题。
目前支付宝将对医疗机构开放自己的平台能力，包括账户体系、移动平台、支付及金融解决方案、云计算能力等，通过支付宝钱包中的服务窗可以提供患者与医院交流的一个公众服务平台。这也就为医院提高就医体验，掌握病人就医行为提供了可能；也为医院将更优质的服务通过互联网提供给病人提供了可能。 医院服务窗正是基于支付宝钱包服务窗向患者提供的医疗服务平台。在这个平台上患者及其家属可以通过服务窗自助完成预约挂号、诊间支付以及查看患者感兴趣的信息，使医院和患者之间就建立了一种信任关系，进一步增加了患者对医院的信赖感和黏度，从而达到和谐医患关系的目标。 二、医院服务窗网络安全解决方案 医院服务窗的终端用户（病友及访客）是通过互联网来访问医院服务窗的IIS服务器获取信息，由于医院服务窗的IIS服务器位于医院内部网络且需要向医院的核心服务器HIS服务器提取相关数据，整个数据链路涉及内网及外网，为降低数据流被意外安全事件中断的机率，保证整个业务高效，流畅地运转，现为相关数据流设计如下网络安全防护体系。 下图是医院服务窗系统在应用过程中一个典型的安全防护设备部署拓补图。医院服务窗的终端用户通过各种移动设备（智能手机、智能平板等）经过互联网向IIS服务器查询数据。数据流会先经过安全设备的第一道门槛-防火墙，然后再经防病毒网关到达第二道门槛-WEB应用防护设备到达IIS服务器。IIS服务器得到请求后会根据终端要求查询的内容向HIS核心服务器提取相关数据，这时数据流会经过安全防护设备的第三道门槛-网闸到达HIS服务器。在医院内部核心交换机处还有一个安全防护设备-IDS来保证监视整个医院内部网络的攻击行为或异常现象为快速排错及故障定位提供保障。以上提到的各种安全设备层层防护，相互补充，在最大程度上保证了整个医院服务窗及网络系统的安全应用。各设备的具体防护功能及特性将在后面的章节详细介绍。产品部署网络拓扑图如下： 三、安全设备效果及性能简介 3.1防火墙 防火墙部署于医院内部网络与互联网边界处，是整个网络安全防护的基础实施。主要对需要访问医院服务窗IIS服务器的外部用户经行访问控制，起到对于网络层数据流和攻击的防御。同时在蠕虫病毒大爆发的时候可防止外部用户将其感染到本安全域之内，造成更大更严重的损失。 防火墙按性能可分为万兆、千兆、百兆三大类，其中千兆及百兆应用最为普遍。万兆高端防火墙主要应用于ISP及大型骨干网中，中端千兆防火墙主要应用于企事业单位，百兆的低端防火
1.1 配置安全通道 ◆网络拓扑 FTP客户端 FTP服务端 ◆应用概述 如上图所示，今以FTP应用服务配置为例，其他应用服务类似(只要该C/S模式底层符合标准的TCP/UDP协议)。此应用要求实现内网FTP客户端主机通过安全隔离网闸安全地访问外网FTP服务器，通过安全通道模块达到对文件上传/下载的目的。该应用环境使用要点如下： 1、网闸内、外网络口各直连一台装有WindowsXP Professional系统的主机，与网闸外 侧相连的是FTP服务器(端口：21)，与网闸内侧相连的是访问客户端主机； 2、今要求以透明和普通两种方式访问； 3、IP地址设置见网络拓扑图； ◆配置步骤 网闸WEB配置部分，下面以FTP应用为例展开叙述，其他应用与之类似，不再赘述。 1、配置网闸内侧任务，并启动服务 添加网闸内侧任务，如下图：
启动服务，如下图： 按下按钮，启动服务 2、配置网闸外侧任务，并启动服务 添加网闸外侧任务，仅对普通访问有效，如下图：
服务类型可选【tcp_any】；亦可 选【ftp】，但目的端口可不填。 启动服务，同上。 3、测试 针对普通访问，访问时如下图： 普通访问模式下，该 地址为网闸内侧地址 普通访问模式下，格式为： 用户名 针对透明访问，访问时如下图：
透明访问模式下，该地 址为真实FTP服务器地址 透明访问模式下，格式为：用户名 1、透明访问时，需配置默认网关或添加静态路由，详见《4.2.2 FTP访问》的“配置步骤”第4步； 2、支持日志访问； 3、支持一些动态端口应用服务，比如：ftp、tns、h.323等等； 4、支持源、目的端口范围； 5、不支持PPTP、IPSec、GRE、IGMP、IGRP及OSPF服务； 6、普通访问时，不支持服务器地址范围； 7、支持ping； 8、支持相同服务多服务器的应用模式； IE浏览器进行FTP访问； 1、配置客户端任务(针对普通访问和透明访问)，并启动服务； 2、配置服务端任务(仅针对普通访问)，并启动服务； 3、测试；

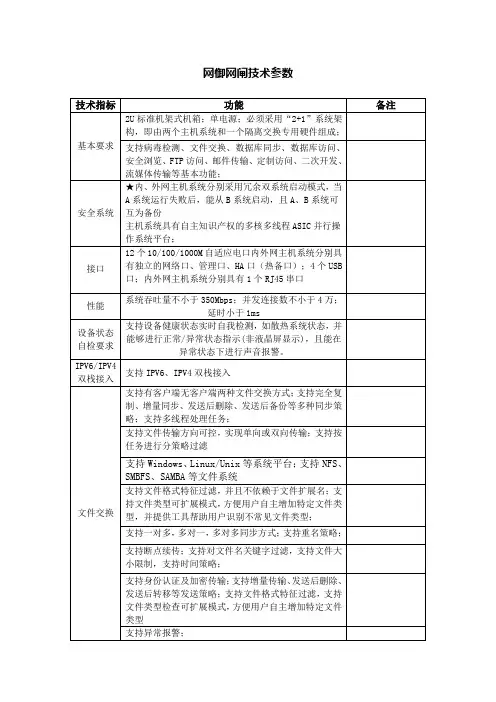

网御安全隔离与信息交换系统 技术白皮书 V4.5 北京网御星云信息技术有限公司
网御安全隔离与信息交换系统技术白皮书 目录 引言 (1) 1产品概述 (2) 1.1产品定位 (2) 1.2工作原理 (2) 1.3技术特性 (3) 2系统架构 (5) 2.1硬件架构 (5) 2.2软件架构 (7) 3产品特色 (8) 3.1高安全的架构设计 (8) 3.2高速隔离交换性能 (8) 3.3专家级的数据安全 (8) 3.4广泛的应用适用性 (9) 3.5业内领先高可靠性 (9) 4技术优势 (10) 4.1安全性技术优势 (10) 4.1.1安全的隔离硬件 (10) 4.1.2安全的操作系统 (10) 4.1.3应用协议内容安全 (10) 4.1.4网络层安全 (11) 4.1.5强的抗攻击能力 (12) 4.1.6防IP地址盗用 (12) 4.2高性能技术优势 (12) 4.2.1并行处理技术 (12) 4.2.2协议自动处理技术 (12) 4.2.3双摆渡传输技术 (12) 4.2.4链路聚合技术 (13) 4.3适用性技术优势 (13) 4.3.1灵活的多网隔离 (13) 4.3.2灵活的安装部署 (13) 4.4可靠性技术优势 (13) 4.4.1端口冗余 (13) 4.4.2双机热备 (13)
网御安全隔离与信息交换系统技术白皮书 4.4.3动态负载均衡 (14) 4.5易管理技术优势 (14) 4.5.1强大、多样的管理方式 (14) 4.5.2高效的集中式管理系统 (14) 4.5.3完善的日志和审计 (15) 4.5.4友好的管理界面 (15) 4.6核心技术优势 (15) 4.6.1领先的多网隔离 (16) 4.6.2独创的硬件架构 (16) 4.6.3超强的抗攻击能力 (17) 5基本功能 (18) 6运行环境 (20) 7典型应用 (21) 7.1数据同步 (21) 7.1.1数据库同步 (21) 7.1.2文件同步 (21) 7.2代理访问 (22) 图片索引 图1网御网闸工作原理图 (3) 图2网御网闸硬件架构原理图 (6) 图3网御网闸系统软件架构图 (7) 图5网御网闸数据库同步功能示意图 (21) 图6网御网闸文件同步功能示意图 (22) 图7网御网闸代理访问功能示意图 (23)
网御SIS-3000安全隔离网闸典型案例“网上营业厅”的安全解决方案
目录
1.前言 Internet作为覆盖面最广、集聚人员最多的虚拟空间，形成了一个巨大的市场。中国互联网络信息中心（CNNIC）在2002年7月的“中国互联网络发展状况统计报告”中指出，目前我国上网用户总数已经达到4580万人，而且一直呈现稳定、快速上升趋势。面对如此众多的上网用户，为商家提供了无限商机。同时，若通过Internet中进行传统业务，将大大节约运行成本。据统计，网上银行一次资金交割的成本只有柜台交割的13%。 面对Internet如此巨大的市场，以及大大降低运行成本的诱惑，各行各业迫切需要利用Internet这种新的运作方式，以适应面临的剧烈竞争。为了迎接WTO的挑战，实现“以客户为中心”的经营理念，各行各业最直接的应用就是建立“网上营业厅”。 但是作为基于Internet的业务，如何防止黑客的攻击和病毒的破坏，如何保障自身的业务网运行的安全就迫在眉睫了。对于一般的防火墙、入侵检测、病毒扫描等等网络安全技术的安全性，在人们心中还有很多疑虑，因为很多网络安全技术都是事后技术，即只有在遭受到黑客攻击或发生了病毒感染之后才作出相应的反应。防火墙技术虽然是一种主动防护的网络安全技术，它的作用是在用户的局域网和不可信的互联网之间提供一道保护屏障，但它自身却常常被黑客攻破，
成为直接威胁用户局域网的跳板。造成这种现象的主要原因是传统的网络安全设备只是基于逻辑的安全检测，不提供基于硬件隔离的安全手段。 所谓“道高一尺，魔高一丈”，面对病毒的泛滥，黑客的横行，我们必须采用更先进的办法来解决这些问题。目前，出现了一种新的网络安全产品——联想安全隔离网闸，该系统的主要功能是在两个独立的网络之间，在物理层的隔离状态下，以应用层的安全检测为保障，提供高安全的信息交流服务。
联想网御网闸（SIS-3000）设备测试报告 一、设备管理、拓扑结构 1、通过笔记本管理网闸，需要先在笔记本上导入管理证书（光盘——管理证书文件夹下，密码：hhhhhh）,管理IP:10.0.0.200 ，掩码：255.255.255.0 。 2、登录内网：用网线连接内网专用管理口，在IE浏览器输入：https://10.0.0.1:8889 3、输入用户名/密码：administrator/ administrator (超级用户)或输入：admin/admin123(管理员用户)。 4、登录外网：用网线连接外网专用管理口，在IE浏览器输入：https://10.0.0.2:8889或输入用户名/密码：administrator/ administrator (超级用户) 或输入：admin/admin123(管理员用户)。测试拓扑结构： 192.168.20.2内：192.168.20.1外：192.168.10.1 192.168.10.2 FTP客户端网闸客户端网闸服务端 FTP服务端注：网闸的工作模式有两种，普通模式、透明模式。 “访问类别”功能是网闸的主要使用之一，根据外部使用客户端跨网闸访问“目的服务器地址”的不同，分为“透明访问”、“普通访问”两种模式。 两种使用模式具体的比较如下 区别透明访问普通访问 含义外部客户端，“无视”网闸的存在，直接访 问网闸另一侧的真实服务器地址；外部客户端通过访问相连网闸地址，再由网闸连接真实服务器； 原理区别两者相同两者相同 配置区别1）只需配置网闸客户端任务，无需配置网 闸服务端任务； 2）客户端添加一条路由，指向网闸；必须同时配置网闸客户端、服务端任务，且对应任务之间的任务号必须相同； 访问目的地址网闸另一侧的真实服务器地址和客户端相连一侧的网闸地址网闸两侧网络 地址同网段 支持支持 网闸两侧网络 地址不同网段 支持支持 双机热备支持支持
联想网御防火墙配置手册 1 登陆方法 1.1 使用电子钥匙方式登陆防火墙 在Web 界面管理中，管理主机默认只能连接防火墙的fe1，如果需要连接其它网口，必须进行相应的设置。默认的管理主机IP 地址是10.1.5.200，Web 界面管理使用SSL 协议来加密管理数据通信，因此使用IE 来管理防火墙时，在地址栏输入https://a.b.c.d:8888/，来登录防火墙。其中防火墙的地址“a.b.c.d”初始值为“10.1.5.254”，登录防火墙的初始用户名和口令都是“administrator”，“administrator”中所有的字母都是小写的。 注意：用Web 界面管理时，建议管理主机设成小字体，分辨率为1024*768；其他字体和分辨率可能使界面显示不全或顺序混乱。 管理员通过Web 方式管理防火墙有两种认证方式，电子钥匙认证和证书认证。使用电子钥匙时，首先将电子钥匙插入管理主机的usb 口，启动用于认证的客户端ikeyc.exe，输入PIN 密码，默认为12345678，系统会读出用于认证的ikey 信息，此时窗口右边的灯是红的。（如下图所示） 选择“连接”，连接进行中灯是黄的，如果连接成功，灯会变绿，并且出现通过认证的提示框，“确定”后，就可以通过https://10.1.5.254:8888 连接防火墙了。（如下图所示）
注意：防火墙管理过程中，请不要拔下电子钥匙，也不要关闭防火墙管理认证客户端，否则可能无法管理。 1.2使用管理证书认证方式远程登陆防火墙 1.2.1远程登陆防火墙的条件 1、必须在先使用电子钥匙登陆防火墙，在“系统配置>>管理配置>>管理证书” 页面上载防火墙证书。（附图1） 2、在准备登陆防火墙的计算机上导入浏览器认证证书“admin.p12”。（附图2） 3、在“系统配置〉〉管理配置〉〉管理主机”页面添加管理主机。（附图3） 4、对“网络配置〉〉网络设备”页面中的fe4口进行操作（附图4）。打开“用 于管理”选项。（附图5） 附图1 说明：选择好相应的证书和密钥，点击“导入”即可。
联想 网御SIS安全隔离与信息交换系统数据库同步客户端操作手册
声明 ?本手册所含内容若有任何改动，恕不另行通知。 ?在法律法规的最大允许范围内，联想网御科技（北京）有限公司除就本手册和产品应负的瑕疵担保责任外，无论明示或默示，不作其它任何担保，包括（但不限于）本手册中推荐使用产品的适用性和安全性、产品的适销性和适合某特定用途的担保。 ?在法律法规的最大允许范围内，联想网御科技（北京）有限公司对于您的使用或不能使用本产品而发生的任何损坏（包括，但不限于直接或间接的个人损害、商业利润的损失、业务中断、商业信息的遗失或任何其它损失），不负任何赔偿责任。 ?本手册含受版权保护的信息，未经联想网御科技（北京）有限公司书面允许不得对本手册的任何部分进行影印、复制或翻译。 联想网御科技（北京）有限公司 中国北京海淀区中关村南大街6号中电信息大厦8层
章节目录 章节目录 (3) 第1章前言 (4) 1.1 导言 (4) 1.2 本书适用对象 (4) 1.3 本书适合的产品 (4) 1.4 相关参考手册 (4) 第2章如何开始 (5) 2.1 系统概述 (5) 2.2 工作原理 (5) 2.3 产品特点 (5) 2.3.1 与数据库的连接方式 (5) 2.3.2 支持的数据库类型 (6) 2.3.3 支持的数据库表结构 (6) 2.3.4 支持的数据库表字段类型 (6) 2.3.5 其他特点 (8) 2.4 运行环境 (8) 2.5 安装步骤 (9) 第3章系统设置 (10) 3.1 系统位置 (10) 3.2 证书管理 (10) 3.3 本机地址设置 (11) 3.4 通信模式设置 (12) 第4章发送任务 (13) 4.1 新建任务 (13) 4.2 删除任务 (15) 4.3 修改任务 (15) 第5章接收任务 (17) 5.1 新建任务 (17) 5.2 删除任务 (20) 5.3 修改任务 (20) 第6章任务调度 (22) 6.1 任务调度 (22) 第7章查看日志 (24) 7.1 日志查看 (24) 第8章附录 (25) 8.1 常见问题说明 (25)
11.1 静态路由配置 配置需求：访问目的网络2.2.2.0/24，下一跳为192.168.83.108。 （1）进入到【路由管理】-【基本路由】-【静态路由表】中，新建一条静态路由表。 （2）目的地址：需要访问的目标网络 掩码：目标网络的掩码 下一跳地址：防火墙流出网口的对端设备地址 Metric：优先级，metric值越小优先级越高 网络接口：防火墙的流出接口 （3）在进入到【状态监控】-【状态信息】-【网络测试】中选择【routeshow】，开始调试。 如果静态路由生效，如下图所示。
注意事项： （1）下一跳地址一定要输入正确，这个地址不是防火墙的出口地址。 （2）下一跳地址一定可达有效的地址，可以在【状态监控】-【状态信息】-【网络测试】测试下可达性。 11.2 默认路由配置 配置需求：经过防火墙的数据包全部转发给211.211.211.210. （1）进入到【路由管理】-【基本路由】-【默认路由】中，新建一条默认路由。 （2）默认网关：211.211.211.210； 权重值：多条默认路由时使用，权重越大负载分担时流经的数据包所占比重越高
（3）在进入到【状态监控】-【状态信息】-【网络测试】中选择【routeshow】，开始调试。 如果默认路由生效，如下图所示。 注意事项： (1) 配置多条默认路由时，一定勾选【启用基于状态回包功能】，权重值越大，分担的流量越多。 (2) 默认路由生效了，在【状态监控】-【状态信息】-【网络测速】中选择【ping】下网关地址，确保可达性。 11.3 策略路由配置
配置需求：内网192.168.1.0/24网段访问8.8.8.0/24通过eth0口路由出去。 （1）进入到【路由管理】-【基本路由】-【策略路由】中，新建一条高级路由表。 命名路由表名称和路由表ID 点击新建路由表后面的操作按钮，新建路由表内容
文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持. 网闸FTP访问功能配置案例
目录 1 网络拓扑....................................................................................................错误!未定义书签。2客户需求....................................................................................................错误!未定义书签。3网络配置....................................................................................................错误!未定义书签。 3.1内网网络端口配置....................................................................错误!未定义书签。 3.2内网管理端口地址....................................................................错误!未定义书签。 3.3外网网络端口配置....................................................................错误!未定义书签。 3.4外网网关配置............................................................................错误!未定义书签。 3.5外网管理端口地址....................................................................错误!未定义书签。4网闸具体配置............................................................................................错误!未定义书签。 4.1代理模式配置............................................................................错误!未定义书签。 4.1.1内网模块配置....................................................................错误!未定义书签。 4.1.2外网模块配置....................................................................错误!未定义书签。 4.1.3内网客户端主机访问FTP服务器设置 ...........................错误!未定义书签。 4.2透明模式配置............................................................................错误!未定义书签。 4.2.1内网模块配置....................................................................错误!未定义书签。 4.2.2外网模块配置....................................................................错误!未定义书签。 4.2.3内网客户端主机访问FTP服务器设置 ...........................错误!未定义书签。
医院服务窗安全建设方案 2014年9月 目录
一、医院服务窗背景介绍 随着3G、4G时代的到来，大家越来越习惯使用智能手机来查询、和商户的互动。来自中国互联网络信息中心（CNNIC）的《2013中国互联网络发展状况统计报告》显示，截至2013年底，中国手机网民规模达到约亿人，占整体网民的比例达到%。 而最近几年，互联网在快速颠覆和改变很多传统行业，包括零售、通讯、医疗等行业。医院作为特殊的事业单位，涉及到13亿中国人的福祉，但一直存在“挂号难”“看病难、看病贵”“医生劳动与回报”突出的问题，之所以出现这种状态是由于两方信息的不对称，医患不融合。我们知道，解决任何双方矛盾的根本是平台的建设，只有双方在一个平台中共同努力，协调利益，才能有效解决问题。 目前支付宝将对医疗机构开放自己的平台能力，包括账户体系、移动平台、支付及金融解决方案、云计算能力等，通过支付宝钱包中的服务窗可以提供患者与医院交流的一个公众服务平台。这也就为医院提高就医体验，掌握病人就医行为提供了可能；也为医院将更优质的服务通过互联网提供给病人提供了可能。 医院服务窗正是基于支付宝钱包服务窗向患者提供的医疗服务平台。在这个平台上患者及其家属可以通过服务窗自助完成预约挂号、诊间支付以及查看患者感兴趣的信息，使医院和患者之间就建立了一种信任关系，进一步增加了患者对医院的信赖感和黏度，从而达到和谐医患关系的目标。 二、医院服务窗网络安全解决方案 医院服务窗的终端用户（病友及访客）是通过互联网来访问医院服务窗的IIS服务器获取信息，由于医院服务窗的IIS服务器位于医院内部网络且需要向医院的核心服务器HIS服务器提取相关数据，整个数据链路涉及内网及外网，为降低数据流被意外安全事件中断的机率，保证整个业务高效，流畅地运转，现为相关数据流设计如下网络安全防护体系。 下图是医院服务窗系统在应用过程中一个典型的安全防护设备部署拓补图。医院服务窗的终端用户通过各种移动设备（智能手机、智能平板等）经过互联网向IIS服务器查询数据。数据流会先经过安全设备的第一道门槛-防火墙，然后再经防病毒网关到达第二道门槛-WEB应用防护设备到达IIS服务器。IIS服务器
联想网御网闸数据库访问功能配置案例 2006-1-17
目录 1 网络拓扑 (1) 2 客户需求 (1) 3 网络配置 (2) 3.1 内网网络端口配置 (2) 3.2 内网管理端口地址 (2) 3.3 外网网络端口配置 (3) 3.4 外网网关配置 (3) 3.5 外网管理端口地址 (4) 4 网闸具体配置 (5) 4.1 需求一配置 (5) 4.1.1 内网模块配置 (5) 4.1.1.1 添加Oracle 数据库客户端任务 (5) 4.1.1.2 新建访问用户配置 (6) 4.1.1.3 访问控制生效 (6) 4.1.2 外网模块配置 (7) 4.1.2.1 添加Oracle 数据库服务端任务 (7) 4.1.2.2 新建访问用户配置 (7) 4.1.2.3 访问控制生效 (8) 4.1.3 内网客户端主机配置 (9) 4.1.3.1 内网主机运行客户端软件并将数据库添加到树 (9) 4.1.3.2 内网用户成功登录外网数据库 (9) 4.2 需求二配置 (10) 4.2.1 内网模块配置 (10) 4.2.1.1 添加SQL Server 数据库客户端任务 (10) 4.2.1.2 新建访问用户配置 (10) 4.2.1.3 访问控制生效 (11) 4.2.2 外网模块配置 (12) 4.2.2.1 添加SQL Server 数据库服务端任务 (12) 4.2.2.2 修改访问用户配置 (12) 4.2.2.3 访问控制生效 (13) 4.2.3 内网客户端主机配置 (14) 4.2.3.1 内网主机数据库客户端配置 (14) 4.2.3.2 内网主机成功登录外网SQL Server数据库 (14)

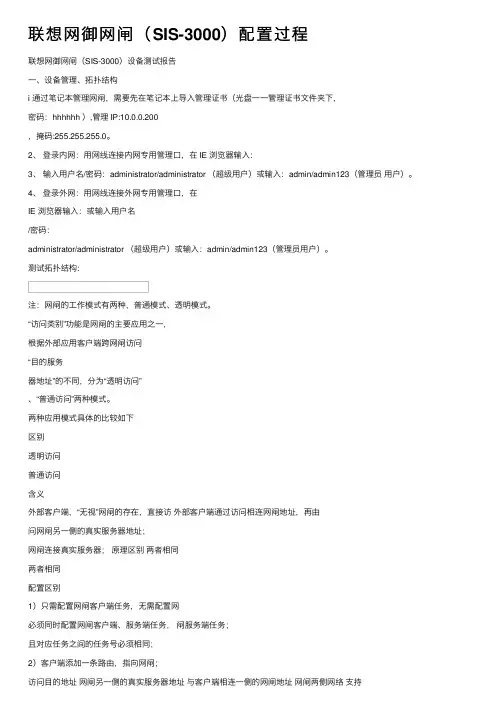

联想网御网闸（SIS－)配置过程
————————————————————————————————作者: ————————————————————————————————日期：
联想网御网闸(SＩS－３0０0）设备测试报告 一、设备管理、拓扑结构 1、通过笔记本管理网闸，需要先在笔记本上导入管理证书（光盘——管理证书文件夹下,密码：hhhｈhh),管理IP:10．0.0.200，掩码：255.２55.2５5.0 。 2、登录内网：用网线连接内网专用管理口，在IＥ浏览器输入: 3、输入用户名/密码:ａdmｉｎｉsｔraｔｏr／adｍｉnｉstratｏr(超级用户)或输入：aｄmｉn/admin123(管理员用户)。 4、登录外网:用网线连接外网专用管理口，在ＩE浏览器输入:或输入用户名/密码：admiｎｉstraｔor/ aｄminｉsｔrａtor (超级用户) 或输入:aｄmin/adｍiｎ123（管理员用户)。 测试拓扑结构: 192.168.20.2内：192.168.20.1外：192.168.10.1 192.168.10.2 FTP客户端网闸客户端网闸服务端 FTP服务端注：网闸的工作模式有两种，普通模式、透明模式。 “访问类别”功能是网闸的主要应用之一，根据外部应用客户端跨网闸访问“目的服务器地址”的不同,分为“透明访问”、“普通访问”两种模式。 两种应用模式具体的比较如下 区别透明访问普通访问 含义外部客户端,“无视”网闸的存在,直接访问 网闸另一侧的真实服务器地址; 外部客户端通过访问相连网闸地址，再由网闸连接真实服务器； 原理区别两者相同两者相同 配置区别1）只需配置网闸客户端任务, 无需配置网闸服务端任务; 2）客户端添加一条路由,指向 网闸; 必须同时配置网闸客户端、服务端任务，且对应任务之间的任务号必须相同; 访问目的地址网闸另一侧的真实服务器地址与客户端相连一侧的网闸地址网闸两侧网络支持支持
有关网闸配置的案例 1.1配置网闸的基本步骤有哪些？ 答： 1）在PC上安装客户端；本地IP为192.168.1.1/24,用交叉线与仲裁机相连（默认无法ping）；2）通过客户端连接仲裁机（192.168.1.254）用户名/口令superman/talent123登录； 3）设置内端机IP地址，设置外端机地址（一般均为eth0） 4）为了调试方便，通过命令行的方式允许ping 通内外端机； 5）设置TCP应用通道，启用通道 6）配置安全策略 1.2通过一个案例来说明如何配置网闸来保证内外数据安 全交换 1.2.1拓扑图如下： 1.2.2基本说明： 1.在OA区域里有服务器，安全管理和终端，边界由网闸来隔离，只允许有限的访问。 2.目前具体的要求是只允许外部的终端10.10.1.1访问OA服务器，内部机器可以访问外
部的WEB 10.10.1.5 3.不能泄漏内（外）部的网络结构。 1.2.3基本配置： 设置内外端地址 1.2.4测试验证： 由于是端口转发，客户端的IE无需作代理设置，只是将访问的目的设为外（内）端机地址10.10.1.2（10.10.0.1）即可。 1.2.5效果 用户只需访问本地的服务器，通过网站作代理映射，就可以到达从内部（外部）访问外部（内部）的目的。以下为链接： http: //10.10.0.1 （可以访问到10.10.1.5） http://10.10.1.2(可以访问到10.10.0.109) 1.3 对于级联的网闸的配置如何来做 在等级保护的实际案例中，需要两个或以上的网闸来配置一条完整的通道，如以下图
1.3.1基本要求 OA区域(10.10.*.*)可以访问位于门户网站区域的web_door 192.168.2.3 门户网站区域（）可以访问位于OA区域的OA服务器10.10.0.109 1.3.2基本配置 1.3. 2.1 OA区域网闸配置 说明：从内到外的访问目的就是门户网闸的外端机地址（192.168.4.2） 从外到内的访问目的是真实的服务器地址10.10.0.109
典型应用四 – 主机操作系统补丁管理： 1、需求分析 目前，很多单位的内网按照网络安全防护要求不能直接与国际互联网相连，但是内网主机操作系统又需要补丁升级，通常做法是采用了微软SUS 服务器接入外网获取补丁数据，在特定时间改接入内网为内网机器升级。 采用这种升级方式，首先，不符合单台服务器不得同时接入内外网的要求；其次，无法避免外网的木马病毒渗透的入侵方式；第三，也无法提供实时的补丁升级能力，一旦发生如冲击波等恶性病毒时，内网往往由于补丁升级的延迟而无法阻止病毒的大规模泛滥。 为了解决这个问题，部署一套需要更合适的补丁升级系统，来完成补丁的实时获取和分发工作。 2、解决方案 联想网御主机操作系统补丁管理系统由内外网补丁接收服务器、内外网补丁分发服务器、联想网御安全隔离网闸和防火墙共同构成，此解决方案物理模型如下图：。 内网升级平台内网主机联想网御SIS-3000 安全隔离 补丁接收服务器部署于外网通过防火墙后连接微软补丁升级服务器。为了保障安全，在防火墙上设定仅允许该服务器连接微软的相应服务不打开其他端口，同时禁止外部对该服务器的连接。 在外网补丁接收服务器获取了最新补丁后，将这些补丁文件化后以纯文件的形式，通过联想网御SIS-3000安全隔离网闸的文件交换功能传送至内网的补丁分发服务器。用户可
以使用联想网闸的专用文件传输客户端软件，通过联想网御SIS-3000安全隔离网闸在内外网络间进行单向文件交换“摆渡”，同时对传输的文件类型过滤、关键字过滤、病毒检查、签名校验等机制对传输的文件进行过滤，防止内部信息泄漏、病毒入侵、网络侦听、身份冒充等危害。从而确保外网向内网传达补丁文件时的安全性和禁止了内网信息的泄漏。 内网和外网的补丁分发服务器获取了最新补丁文件后，将按照允许定义的策略进行下发工作。在进行策略定义时，允许将用户分组，对不同的组可以采用不同的下发策略。例如，对于某些在打上补丁后可能操作系统无法正常工作的设备，则不自动下发，待完成了补丁升级试验后再继续操作。同时，补丁分发服务器的分组管理的策略，也可以对不同的用户采用不同的补丁分发策略，对部分重要性较高的设备或系统情况无法确认的设备，可以设置不自动分发补丁，而等待管理人员对补丁进行验证后再启动分发工作。如果在外网补丁分发工作负载不大的情况下，外网补丁分发服务器和接收服务器可以合二为一，以节省投资。 3、实施效果 补丁升级系统的部署，可以有效的在保证内外网安全的前提下实现内网用户操作系统的及时升级，同时还可以通过分组管理策略来保障升级补丁的可靠性。从而完美的解决现有补丁升级体系中存在的问题，极大的增强对终端的安全保护水平。 另外，内外的网络防病毒的病毒库升级问题也可参照此解决方案来进行解决。 最新文件---------------- 仅供参考--------------------已改成word文本--------------------- 方便更 改
目录 1TCP协议-------------------------------------------------------------------------- 2 1.1 同网段配置实例 --------------------------------------------------------------- 2 1.2不同网段配置实例 -------------------------------------------------------- 6 2UDP协议 ------------------------------------------------------------------------ 10 2.1同网段配置实例--------------------------------------------------------------- 10 2.2不同网段配置实例------------------------------------------------------------ 14 3定制访问 ------------------------------------------------------------------- 18 3.1映射模式 ----------------------------------------------------------------------- 18 4双机热备 ------------------------------------------------------------------- 22
TIPTOP隔离网闸映射访问配置案例 2009-4-7 版权声明
本手册中的内容是TIPTOP隔离网闸映射访问配置案例。 本手册的相关权力归深圳市利谱信息技术有限公司所有。手册中的任何部分未经本公司许可，不得转印、影印或复印。 ? 2005－2007 深圳市利谱信息技术有限公司Shenzhen Tiptop Information Technology Co., Ltd. All rights reserved. TIPTOP隔离网闸映射访问配置案例 本手册将定期更新，如欲获取最新相关信息，请访问 公司网站：您的意见和建议请发送至 深圳市利谱信息技术有限公司 地址：深圳市福田区泰然工业园泰然四路210栋东座7B 电话：0 邮编:518040 传真：8 网址：电子信箱
目录 1 网络拓扑..................................................错误!未定义书签。 2 客户需求..................................................错误!未定义书签。 3 网络配置..................................................错误!未定义书签。 内网网络端口一配置................................错误!未定义书签。 外网网络端口一配置................................错误!未定义书签。 4 网闸具体配置..............................................错误!未定义书签。 需求一FTP服务器的访问配置........................错误!未定义书签。 FTP访问规则配置..............................错误!未定义书签。 透明方式访问FTP ......................错误!未定义书签。 网关模式访问数据库....................错误!未定义书签。 映射模式访问数据库....................错误!未定义书签。 需求二WEB访问端口自定义协议转换配置..............错误!未定义书签。 WEB访问配置规则..............................错误!未定义书签。 透明方式访问数据库....................错误!未定义书签。 网关模式访问数据库....................错误!未定义书签。 映射模式访问数据库....................错误!未定义书签。
伟思安全隔离网闸Vigap300型号的配置说明 与注意事项 配置前的准备工作： 1)网闸外观和接口 2)实施前要知道客户的网络拓扑图，根据客户应用决定网闸需要安装在哪个节点，和 网闸需要的IP地址数 3)先把用来配置网闸的电脑IP修改成10.119.119.*（119除外），掩码255.255.255.0， 安装控制平台后会在桌面生成一个快捷图标，对应的是所在安装目录的 4)用直连网线（B类线）连上网闸可信端网口（网闸默认内网口和外网口各两个，只 有中间的两个可以用），ping 10.119.119.119测试网络连接是否正常，然后进行配置。 5)网闸开箱默认模式是set模式，根据需要可以在控制平台里进行模式转换。（透明 模式管理IP：172.26.78.1，禁ping，可以telnet ip 112测试） 网闸配置的一般步骤： 1)双击桌面快捷图标启动管理平台，默认用户名：admin，密码：admin05。进入管 理平台，如下图：主页面分三部分，安全隔离与信息交换设备，系统安全审计功能，访问控制规则表。一般很少用到系统安全审计功能。
2)安全隔离与信息交换设备页面，右键点击隔离设备，选择添加（注意：一定要保证 设备已经开机，笔记本已经连接设备可信端接口，并配置IP已经测试连通性，如果笔记本与设备之间的网络不通的情况下，在该页面添加设备会报错），然后弹出 如下图对话框 点下一步会跳到配置IP信息及系统名的页面如下图
如上图标注，其中可信端的IP地址是灰色，鼠标无法选中并配置（300的设备可信端的接口地址是没办法在这个页面进行配置的，即使IP不配，配置上网关和掩码也是不生效的），配置好IP信息后点击下一步会跳到选择设备配置中需要用到的内网和外网所需要开放的对应服务端口信息页面，默认全选上（在后面的文档中会介绍到这一部分）。最后点击完成，回到如下图的界面。
概述 一、网闸的常见故障概述： 1、网闸的常见故障分类： 可以分为两大类，软件故障和硬件故障。 硬件故障，如果影响了正常使用，一般要返修或者由专业技术人员前来维修。软件故障，一般情况下，可以通过修改配置、添加补丁和重新安装的方式解决，最后一种方式，一般由厂家技术人员完成，或者直接更换新设备。 2、网闸故障常见问题的判断： 基本原则：一看，二登，三ping，四“挂”。 一看：是看各种指示灯的工作状态！具体判断见硬件故障判断依据。 二登：是登陆web的管理界面，去外网和内网查看各种配置信息，应用状态检测，交换卡的工作状态、日志等等，基本给硬件和软件故障进行定性； 三ping：在网闸的ping状态开放的情况下，去ping各个IP和IP别名，去判断网闸的工作状态； 四“挂”，用telnet 去“挂”各服务开放的端口，判断具体是哪个部分出了问题。以上是用户和代理商，用来初步判断故障的基本方法。 如果是专业的工程师，可以登陆后台依据进程、服务等，对网闸故障进行判断和分析。
二、基本模块 1、硬件问题 1.问：如何检查设备硬件工作状态是否正常？ 答：1、检查内外网模块电源（长亮）及硬盘（有数据传输时闪烁）指示灯是否正常； 2、检查网闸数据交换模块状态指示灯是否保持闪烁状态； 3、登录管理界面检测内外网系统是否已经启动。 2.问：如何检查交换模块工作状态是否正常？ 答：1. 检查前面板交换灯状态：内外网交换灯长亮或一灯长亮一灯不亮则说明交换模块工作异常；交换灯处于闪烁状态说明内外网有数据交换。（系统在没有导入许可证前，由于系统的交换卡检测程序频繁的发送数据会导致两个交换灯处于近乎长亮的状态） 2．登陆管理界面，打开工具箱-〉交换卡状态界面，可查看交换模块工作状态3．通过串口登陆，运行detect_card命令，可查看交换模块工作状态登陆命令行管理方式的方法，管理主机与网闸com1口相连，波特率是9600，其它为默认，登陆用户名为lenovo，无密码。 2、基本管理模块 3.问：为什么无法打开管理界面？ 答：1、检查管理机的网络地址是否和网闸管理地址通信是否正常； 2、检查网闸的网络地址、管理地址和HA地址是否处于不同网段（一定要在不同的网段）； 3.通过串口登陆到后台，检查系统的httpd服务是否启动。 （通过串口线使用超级终端可以恢复管理口和网络口的出厂配置） 4.问：问为什么功能模块不可用？
