505与505E都是美国伍德沃德生产的以微处理器为基础的调速器。适用于单执行机构或双执行机构的汽轮机控制。
1、区别：
（1）505适用于驱动具有一个或两个进汽阀执行器的汽轮机。505E适用于单抽和/或单补汽轮机。
（2）订货号：505：9907-162、9907-163、9907-164等；
505E：9907-165、9907-166、9907-167等。
2、共同点
（1）均可独立运行，也可与分布式控制系统（DCS）结合使用
功能：
（2）能实现以下功能：转速/频率控制；汽轮机或发电机负荷控制/限制；汽机进汽压力（流量）控制/限制；汽机背压控制/限制；压缩机进出口压力/流量控制；补汽和/.或抽汽压力控制/限制等。
（3）具有以下技术特性：可用电源18-32Vdc、88-132 Vdc、90-150 Vdc、180-264 Vdc；可现场编程，具有100多项设置参数；可作为系统停机的首出指示器；16个开关量输入，其中12个可编程；6个可编程4-20mA模拟量输入；8个开关量（继电器）输出，其中6个可编程；6个可编程4-20mA模拟量输出。
枣庄薛能天然气有限公司70000Nm3/h焦炉煤气制液化天然气项目 汽轮机操作规程 编制： 审核： 批准： 山东潍焦集团 2015年3月
目录 一、岗位工作的任务及意义 (1) 二、工艺过程概述 (1) 1、汽轮机的工作原理 (1) 2、汽轮机的结构及型号概述 (1) 3、汽轮机规格及主要参数 (1) 4、汽轮机组的工艺流程 (2) 三、启动前的准备工作 (3) 四、汽轮机启动 (4) 五、汽轮机的停机 (9) 1、正常停车 (9) 2、紧急停车 (9) 四、事故预防及处理 (10) 六、安全注意事项 (11)
一、岗位工作的任务及意义 汽轮机岗位的任务：从合成工段产出和焦化二公司配送的中压蒸汽（压力为3.53MPa，温度为435℃）在汽轮机机体内经过中压低压气室将蒸汽内能化为叶轮的机械能为制冷剂压缩机提供动力。 二、工艺过程概述 1、汽轮机的工作原理 汽轮机是能将蒸汽内能转化为机械能的回转式机械，来自外界的蒸汽进入汽轮机后，依次经过一系列环形配置的喷嘴和动叶，将蒸汽的内能转化为汽轮机转子旋转的机械能。 2、汽轮机的结构及型号概述 1）汽轮机结构概述 N13-3.53型离心汽轮机由本汽轮机为单缸凝汽式汽轮机，本体主要由转子部分和静子部分组成。转子部分包括整锻转子、叶片、危急遮断器、盘车齿轮、联轴器等；静子部分包括汽缸、主汽门、蒸汽室、喷嘴组、调节级护套、隔板、汽封、轴承、轴承座、调节汽阀、盘车装置、公用底盘等。 2 3、汽轮机规格及主要参数 1）汽轮机设计工况： 第1 页共11 页受控文件，未经允许严禁拷贝
2 4、汽轮机组的工艺流程 1）汽体流程： 上游来的蒸汽绝大部分由主气门先后经过中、低压气室将本身内能化为机械能。而其温度也随之下降，此时经膨胀箱内扩容后，蒸汽由疏水膨胀箱顶部进入凝汽器顶部，凝结的疏水引入凝汽器底部进入凝汽器与冷却水换热降温凝结为水，汇集到底部的集水器由凝结水泵打回进一步循环利用。很少一部分进入射汽抽气器作为动力源，或者进入密封系统作为前后轴端的密封气体。 2）润滑油流程概述： 与制冷剂压缩机共用一个润滑油站，设有一主一副两台蜗杆油泵，当油压低于0.15Mpa
505E调速系统说明书 *-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*--*-*-*-*-*-*- 编辑：徐伟 二00九年六月二日
目录 一、引言 (3) 二、505/505E的工作原理及系统介绍 (3) 2.1 基本原理 (3) 2.2 505/505E系统构成 (4) 2.3 505/505E的系统介绍 (6) 2.3.1 启动升速及转速控制和保护 (7) 2.3.2 同步及自动初负荷控制 (7) 2.3.3 负荷控制及甩负荷 (7) 2.3.4 操作及通讯 (8) 2.3.5 键盘和显示器 (8) 三、调速器的安装 (12) 3.1 安装 (12) 3.2 电气连接 (12) 3.3 屏蔽与接地 (13) 四、汽轮机的启动 (13) 4.1执行器的标定 (13) 4.2 汽轮机的启动方式 (14) 4.2.1 手动启动方式 (14) 4.2.2 半自动启动方式 (15) 4.2.3 自动启动方式 (16) 4.3 顺序自动启动 (16) 4.4 转速PID运行方式 (17) 4.4.1 转速控制 (17) 4.4.2 频率控制 (18) 4.4.3 机组负荷控制 (18) 4.5 超速试验 (18) 4.6 机组带电负荷 (19) 4.7机组投抽汽，带热负荷（如果使用505E调速器） (19) 4.8 停机 (20) 五、调速器的编程组态 (20) 六、505/505E的操作 (21) 6.1 SPEED键显示屏幕 (22) 6.1.1暖机/额定起动 (23) 6.1.2顺序自动起动 (24) 6.1.3给定值的直接输入 (25) 6.2 限制器（LMTR）键显示屏幕 (26) 6.3执行机构ACTR键显示屏幕 (27) 6.4 控制（CONT）键显示屏幕 (27) 6.5 动态参数DYN键显示屏幕 (29) 6.6 辅助AUX键显示屏幕 (29) 6.6.1 辅助作为控制回路使用（采用投入/退出） (30) 6.6.2 辅助控制作为限制器（不采用投入/退出） (31)
汽轮机改造方案 技 术 协 议 山东九鼎环保科技有限公司 2014.01
一、项目背景及改造方案 1.1 项目背景2 1.2 改造方案2目录2 二、6MW抽汽凝汽式汽轮机概况、主要参数及供货范围 2 2.1 机组概况2 2.2 改造后抽凝机组主要参数2 2.3 供货范围2 2.4 改造工作内容2 三、汽轮机拆机方案2 3.1 概述2 3.2 拆除方案2 四、汽轮机基础改造2 五、汽轮机安装与调试 5.1 汽轮机安装方案2 5.2 汽轮机调试方案2 六、施工、验收及质保 七、工期22 2
一、项目背景及改造方案 1.1 项目背景 本项目所在区域为一开发区，发展迅速，有限公司电站目前为2 台40t/h 的锅炉+2 台纯凝汽式汽轮机（12MW 和6MW 各1 台），为响应泰安市政府拟对开发区进行冬季供热的号召，泰安中科环保电力有限公司对现6MW 的纯凝汽式汽轮机改造为抽汽供热汽轮机的方式，实现对开发区换热站供蒸汽，然后由开发区换热站转换成热水后向附近热用户供热。 1.2 改造方案 本项目将对泰安中科环保电力有限公司的原6MW 纯凝汽式汽轮机改造为6MW 抽汽供热凝汽式汽轮机，同时对汽轮机基础进行改造，以实现抽汽供热汽轮机的安装、汽轮机对外供热、满足周边用户的用热需求。 二、6MW 抽汽凝汽式汽轮机概况、主要参数及供货范围 2.1 机组概况 C6-3.43/0.981 型汽轮机，系单缸，中温油压，冲动，冷凝，单抽汽式汽轮机，额定功率为6000kW。 2.2 改造后抽凝机组主要参数
2.3 供货范围 1）包括C6-3.43/0.981 2 2.4 改造工作内容
汽轮发电机组启动方式有几种,简述启动过程? 按启动过程中新蒸汽参数的情况,可分为额定参数启动和滑参数启动两种启动方式;按汽轮机启动前的金属温度高低,又可分为冷态启动和热态启动;按冲动转子时所用阀门的不同,又可分为调节门启动、自动主汽门和电动主闸门(或其旁路门)启动。额定参数冷态启动电动主闸门前的新蒸汽参数在整个启动过程中始终保持在额定值。启动过程一般包括主蒸汽管道暖管及前期准备,冲动转子暖机升速,定速并列带负荷等阶段。主蒸汽管道暖管及前期准备:冷态的主蒸汽管道被高温高压的新蒸汽加热到与新蒸汽同温度压力的状态称为主蒸汽管道暖管。在暖管过程中,可以进行启动前的准备,凝汽器通循环水,启动凝结水泵,抽真空,送轴封,检查润滑油系统,启动盘车连续运转等。冲动转子暖机升速:冲动转子一般使用调门或电动主闸门(或其旁路门),这根据汽机调速系统的不同来选择。冲动转子后控制转子转速分别进行低,中,高速暖机。暖机过程中严格控制汽缸壁温升,上下缸,内外缸,法兰,螺栓等处温差。一般控制温升在1-2℃/min,温差在30-50℃内。定速并列带负荷:汽机转速3000r/min定速,电气进行并列操作,机组并列,带负荷暖机。带负荷暖机过程中仍应严格控制各处温升及温差等。随缸温升高,机组接带负荷至额定出力。(整个启动过程共需时约8小时)滑参数冷态启动电动主闸门前的新汽参数随转速、负荷的升高而滑升,汽轮机定速或并网前,调门一般处于全开状态。启动过程一般为:锅炉点火及暖管,冲动转子升速暖机,并列接带负荷等。锅炉点火及暖管:锅炉点火前,汽机应做好前期准备包括凝汽器通循环水,检查润滑油系统,启动盘车连续运转等。联系锅炉点火,汽机抽真空,送轴封。锅炉升温升压,应及时开启旁路。电动主闸门前压力,温度达到冲动转子条件时,即可冲动转子。冲动转子升速暖机:冲动转子后,低速暖机全面检查后即可在40-60min内将转速提到3000r/min,定速。并列接带负荷:定速后应立即并列接带少量负荷进行低负荷暖机。联系锅炉加强燃烧,严格按启动曲线控制升温升压速度。70额定负荷后,汽缸金属的温度水平接近额定参数下额定工况下金属的温度水平时,锅炉滑参数加负荷的过程结束。此后,随着锅炉参数的提高,逐渐关小调门保持负荷不变,锅炉定压。当主汽参数达到额定值后再逐渐开大调门加负荷至额定出力。

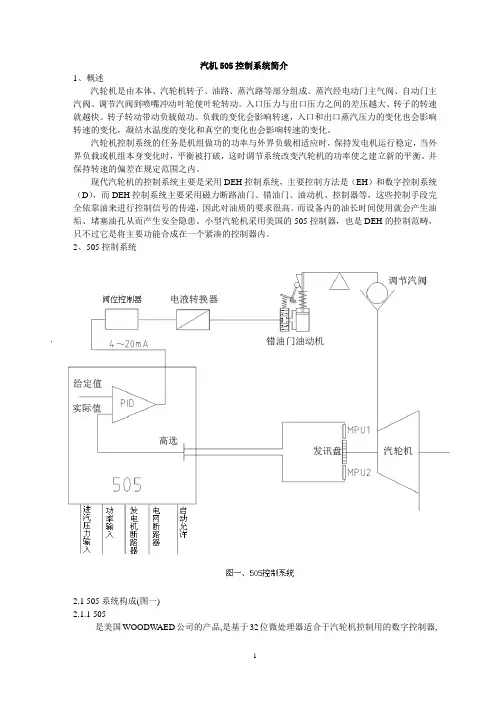

引言 505/505E是以微处理器为基础的调速器，适用于单执行机构或双执行机构的汽轮机控 制。调速器采用菜单驱动软件以引导现场工程师根据具体的发电机或机械驱动应用要求对调速器进行编程组态。本说明书主要介绍调速器的工作原理、系统构成、面板操作。由于英文版手册存在不断增加和更改内容等方面的因素，使用woodward 505/505E 时，还请 参考随调速器提供的woodward正式英文版手册。 二、505/505E 的工作原理及系统介绍 505/505E电子调节器比一般液压系统控制精度高，自动化水平大大提高，热电负荷 自整性也高，它能实现升速（手动或自动），配合电气并网，负荷控制（阀位控制或功频控制），抽汽热负荷控制及其它辅助控制，并与DCS通讯，控制参数在线调整和超速保护功能等。能使汽轮机适应各种工况并长期安全运行。 2.1基本原理 并网前在升速过程中，转速闭环为无差控制，505/505E控制器将测量的机组实际和给 定转速的偏差信号经软件分析处理及PID运算后输出标准电流信号给电液转换器，电液转 换器接受调节器输出的标准电流信号，输出与输入电流信号相对应的调节信号油压。调节 信号油压经液压伺服机构放大，控制油动机活塞移动，通过调节杠杆，改变调节汽阀的开 度，调节汽轮机高压段、低压段的进汽量。从而减少转速偏差，达到转速无差控制，当转速达到3000r/min，机组可根据需要定速运行，此时505/505E可接受自动准同期装置发出的或运行人员手动操作指令，调整机组实现同步，以便并网。 机组并网后，如果采用功率闭环控制，可根据需要决定505/505E使机组立即带上初
负荷，DEH实测机组功率和机组转速作为反馈信号，转速偏差作为一次调频信号对给定功 率进行修正，功率给定与功率反馈比较后，经PID运算和功率放大后，通过电液转换器和 油动机控制调节阀门开度来消除偏差信号，对机组功率实现无差调节，若功率不反馈，则以阀位控制方式运行，即通过增加转速设定，开大调节汽阀，增加进汽量达到增加负荷的目的。在甩负荷时，505/505E自动将负荷调节切换到转速调节方式。机组容量较小时建议可不采用功率闭环控制。 在机组带上一定电负荷后可根据需要带热负荷，投入抽汽控制。505/505E控制器根据 机组工况图对机组电负荷及抽汽压力进行自整控制。 2.2 505/505E 系统构成 505/505E是基于32位微处理器控制用的数字控制器。它集现场组态控制和操作盘于一体。操作盘包括一个两行（24个字符）显示，一个有30个操作键的面板，操作盘用来组态505/505E，在线调整参数和操作汽轮机起停及运行。通过操作面板上的两行液晶屏可观察控制参数的实际值和设定值。 控制回路/ / 505/505E 控制器内有三个相互独立的控制器通道：转速/负荷控制PID 回路、辅助控制PID回路、抽汽控制PID回路。前两者通过低选输出，另外有一个PID控制回路可串接在转速控制回路上用于串级控制。其通讯接口有三种。控制器有三种操作模式：程序模式、运行模式和服务模式，程序模式用于组态控制器的功能以适合具体的控制要求，程序模式一旦组态后不再改变，直至需要改变控制功能时。运行模式主要用于操作汽轮机启动正常运行至停机整个控制过程。服务模式可以在运行状态修改参数，根据具体汽轮机控制需要通过编程组态于相应的系统。 输入及输出//本系统控制器有两个控制回路输出4-20mA,负载能力为360ohm,同
汽轮机启动调试导则 欧阳光明（2021.03.07） 1 范围 本标准规定了电力基本建设工程新建、扩建、改建火电机组汽轮机的主机、辅助设备、热力系统的调试及机组整套启动调试的技术要求。 本标准适用于国产125MW容量及以上容量的凝汽式汽轮机组，其他类型汽轮机组的启动调试亦可参照执行。进口机组按制造厂说明书的要求进行启动调试，若制造厂无这方面具体说明时，也可以参照本标准执行。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用于本标准，然而，鼓励根据本标准达成协议各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T7596 电厂用运行中汽轮机油质量标准 DL/T571 电厂用搞燃油验收、运行监督及维护管理导则DL/T607 汽轮发电机漏水、漏氢的检验 DL/T651 氢冷发电机氢气湿度的技术要求 DL/T711 汽轮机调节控制系统试验导则 3 总则 3.1 编写目的 火力发电厂汽轮机启动调试是保证汽轮机高质量投运的重要环节，为适应电力工业的发展并规范汽轮机的启动调试工作，按分部试运、整套启动试运两部分制定本标准。 3.2 启动调试组织 a）机组启动调试前，由启动验收委员会批准下设试运指挥部，试运指挥部代表启动验收委员会主持套启动试运的常务指挥工作。b) 机组启动调试工作应由试运指挥部全面协调，汽轮机调试具体项目应由汽轮机调试专业组负责实施 c) 汽轮机调试专业组应由调试、建设、生产、施工、监理、设计及制造厂等单位的工程 技术人员组成。机组整套启动试运阶段，其组长应由主体调试单位担任。 3.3 调试资质 a) 承担汽轮机启动调试的主体调试单位必须具备相应的资质。
晋煤华昱高硫煤洁净利用 化电热一体化示范项目一期工程汽轮机施工方案 批准： 审核： 编制： 河南省安装集团有限责任公司 山西晋城华昱项目部 二〇一六年三月
目录 一编制依据 (1) 二、工程概况 (1) 三、施工工序 (2) 四、施工工艺及方法 (2) 1.施工准备 (2) 2.开箱检验 (2) 3.基础验收 (3) 4.汽轮机安装 (4) 5.与被汽轮机驱动机械初找正 (6) 6.减二次灌浆 (6) 7.其他安装工作 (6) 8.汽轮机油运 (7)
9.汽轮机调试 (9) 10.汽轮机单机试车 (10) 五、质量管理 (11) 1.质量控制 (11) 2.质量保证体系 (12) 3.质量控制点 (12) 六、主要资源需求计划........................................ .................. . (13) 1.人力资源需求计划 (13) 2.主要施工机具及措施用料 (13) 七、安全技术措施 (14) 一、编制依据 1）本工程的设计文件、设计图纸、及设计变更单。 2）《机械设备安装工程施工及验收通用规范》GB50231-2009 3）《压缩机、风机、泵安装工程施工及验收规范》GB50275-2010 4）《石油化工设备安装工程质量检验评定标准》SH3514-2001 5）《石油化工汽轮机施工及验收规范》SH/T3553-2013 6）湖南湘东化工机械有限公司的随机说明书；
二、工程概况 1）工程名称：晋煤华昱项目高硫煤洁净利用化电热一体化示范项目一期工程气化、净化及其他循环水装置 2）工程地点：山西省晋城市泽州县周村镇北留周村工业园区 3）工程规模：循环水设计规模55000m3/h 4）建设单位：山西晋煤华昱煤化工有限责任公司 5）设计单位：天津辰鑫石化工程设计有限公司 6）总包单位：天津辰鑫石化工程设计有限公司 7）监理单位: 岳阳长岭炼化方元建设监理咨询有限公司 8）施工单位：河南省安装集团有限责任公司 9）循环水泵房共有3台汽轮机。如下表（一） 10）动设备安装施工特点及难点 a设备安装与其他工种联系紧密应做好工种之间验收交接工作，土建基础应符合规范及图纸要求。 b管道安装应做到无应力配管，以免影响设备安装质量。 c动设备安装要求严格，为保证施工质量及设备正常运行，与其他工种协调工作量大，各工种之间配合难度较大，因此要求各专业严格按照施工图纸及规范施工。 三、施工工序 汽轮机安装程序
一、引言 505/505E是以微处理器为基础的调速器，适用于单执行机构或双执行机构的汽轮机控制。调速器采用菜单驱动软件以引导现场工程师根据具体的发电机或机械驱动应用要求对调速器进行编程组态。本说明书主要介绍调速器的工作原理、系统构成、面板操作。由于英文版手册存在不断增加和更改内容等方面的因素，使用woodward505/505E时，还请参考随调速器提供的woodward正式英文版手册。 二、505/505E的工作原理及系统介绍 505/505E电子调节器比一般液压系统控制精度高，自动化水平大大提高，热电负荷 自整性也高，它能实现升速（手动或自动），配合电气并网，负荷控制（阀位控制或功频 控制），抽汽热负荷控制及其它辅助控制，并与DCS通讯，控制参数在线调整和超速保护 功能等。能使汽轮机适应各种工况并长期安全运行。 2.1基本原理 并网前在升速过程中，转速闭环为无差控制，505/505E控制器将测量的机组实际和给定转速的偏差信号经软件分析处理及PID运算后输出标准电流信号给电液转换器，电液转换器接受调节器输出的标准电流信号，输出与输入电流信号相对应的调节信号油压。调节信号油压经液压伺服机构放大，控制油动机活塞移动，通过调节杠杆，改变调节汽阀的开度，调节汽轮机高压段、低压段的进汽量。从而减少转速偏差，达到转速无差控制，当转速达到3000r/min，机组可根据需要定速运行，此时505/505E可接受自动准同期装置发出的或运行人员手动操作指令，调整机组实现同步，以便并网。 机组并网后，如果采用功率闭环控制，可根据需要决定505/505E使机组立即带上初负荷，DEH实测机组功率和机组转速作为反馈信号，转速偏差作为一次调频信号对给定功率进行修正，功率给定与功率反馈比较后，经PID运算和功率放大后，通过电液转换器和油动机控制调节阀门开度来消除偏差信号，对机组功率实现无差调节，若功率不反馈，则以阀位控制方式运行，即通过增加转速设定，开大调节汽阀，增加进汽量达到增加负荷的目的。在甩负荷时，505/505E自动将负荷调节切换到转速调节方式。机组容量较小时建议可不采用功率闭环控制。 在机组带上一定电负荷后可根据需要带热负荷，投入抽汽控制。505/505E控制器根据机组工况图对机组电负荷及抽汽压力进行自整控制。
汽轮机开机程序 准备工作： 1，确认汽轮机速关阀前蒸汽压力，能达到开机条件； 2，暖管：打开分气缸通汽轮机蒸汽管道疏水阀，保持微开状态，打开电动进气阀旁通阀门，打开速关阀前疏水阀，全开状态，进行暖管，当管温达到130℃以上时，打开电动阀门进行高压暖管，当管温达到200℃以后，进行下一步； 该过程需要时间较长，与其余准备工作可同时进行 3，打开高压油泵，投入盘车；同时观察润滑油温度，保持在35-45℃之间 4，检查循环水泵房阀门是否全开，循环水池液位正常，开启循环泵及风机，观察循环水压力是否正常； 5，检查热井水位，如果较低，需要补水，如果较高，则需要排污，热井水位在开机前控制在300左右；投入冷凝泵，观察压力是否正常；6，检查真空破坏阀门是否密封性好 7，观察汽轮机是冷态启动还是热态启动，如是冷态启动，则此时开启射水泵，建立真空，待真空达到-50以上时，打开汽封；如果是热态启动，则先打开汽封，然后打开射水泵建立真空； （在开汽封时，一次阀门开启一半左右，缓慢打开二次阀门，直至汽轮机微微出气即可） 8，做完以上工作后，可以视暖管情况进行开机，当暖管结束后，进入开机步骤；
开机： 1，危及保安器挂档，然后建立高压油压及二次油压，； 2，电脑监控程序将ETS保护投入（注，开机前，轴承振动保护，真空低保护，发电机保护不投入）， 3，运行505，按run键，然后按7，通过上翻和下翻键盘，找到setpet，按enter，输入500，按enter确认，汽轮机开始升速至500r/min 4，现场人员要时刻观察盘车装置，如果在转速升起时，盘车未甩开，需要手动停止盘车。 5，此时汽轮机进入低速暖机过程，此过程中要密切注意蒸汽压力，蒸汽温度，及汽缸温度，需暖机30分钟，待缸温稳定后，可进一步提高转速继续暖机（在此过程中可能出现缸温下降的现象，是因为蒸汽带水所造成的，如发现缸温下降，可迅速提高转速，加大蒸汽流量来进行暖机，如果缸温正常上升，不允许进行此操作） 6，上一步完成后，通过505，将转速提高至1200r/min，同样该过程也属于暖机，需注意各项参数的变化及缸温，暖机30分钟，缸温稳定后进入下一步 7，1200r/min 暖机结束后，将转速提高至2500r/min（1440-2450r/min 属于临界转速，中间不能停顿，）在汽轮机跨越临界转速时，要密切注意汽轮机及发电机振动，暖机20分钟，进入下一步 8，将转速升至3000r/min额定转速，此时将ETS保护里面的，轴承振动保护及真空低保护投入，如果发现主油泵已经工作，可停止高压油泵运行，暖机运行10分钟，观察各项参数是否稳定，同时要去现
e. 系统迟缓率，调速系统<0.3％。 f. 系统控制周期小于50ms。 g. 甩满负荷下转速超调量<9％，维持3000r/min空转。 h. 平均连续运行时间DEH系统MTBF>25000小时 i. 系统可用率不小于99.9％。 j. DEH系统装置运行环境0－40℃。 k. 电源负荷率50％，双电源。柜内供电装置1：1冗余，交流双路供电（一路工作UPS，一路厂用变）。 l. 系统具有防干扰措施，抗现场各种电磁波及通讯设备的干扰。 4 . 505E键盘（Keypad）： 505E的服务面板由505E前面板上的键盘和LED（发光二极管）显示器组成。 LED显示器可以显示2行（每行24个字符），用来显示运行参数和故障检测参数， 使用的语言是英文。通过505E前面板上的30个按键可以实现全部的操作。操作控制 汽轮机时无需另外的控制面板，所有的汽轮机控制功能都能通过505E的前面板执行。 下面将对每个键的功能作一说明。请结合505E安装和操作手册（505E Installation and Operation Manual ）中CHAPTER4 CONFIGURATION PROCEDURES（组态）和CHAPTER5 OPERATION（操作）阅读，以方便理解。 505E键盘功能说明 SCROLL键（翻页键）:键盘中央的大菱形键，菱形的四个角上各标有一个箭头。 ?键，?键（左、右翻动）：在编程或运行模式下使功能块显示左、右移动。 ▲键，▼键（上、下翻动）：在编程或运行模式下使功能块显示上、下移动。SELECT键（选择键）:用于505E显示器上行或下行变量的控制选择。符号@用于指示哪一行（变量）能通过ADJ键来进行调整。只有当上、下均有可调整变量（动态阀门标定模式）时，才会使用SELECT键和@符号来决定哪一行的变量可被调整。当显示器上
目录 一、概述。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。2 二、编制依据。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。4 三、施工准备。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。4 四、汽轮机安装。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。4 五、调节保安系统安装。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。15 六、发电机安装。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。15 七、质量保证措施。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。16 八、安全文明施工。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。17 九、环境保护措施。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。17 十、环境因素、危险辨识评价记录表。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。18 一、概述
1、汽轮机主要技术参数 本汽轮机由洛阳中重发电设备有限责任公司制造，单缸、低压冲动空气冷却式汽轮机发电机，用于中广核青海太阳能热发电技术试验项目汽轮发电机组土建、安装及调试项目，以提供电力供应。 1.1主汽门前蒸汽参数及其允许变化范围： 正常： 2.6MPa/ 375℃ 最高： 2.8MPa/ 380℃ 最低： 2.4MPa/375℃ 1.2汽轮机额定功率：1500KW 1.3汽轮机额定转速：5600r/min 1.4汽轮机临界转速：3359r/min 1.5汽轮机旋转方向：顺气流方向看，汽轮机的转向为顺时针方向。 1.6排汽压力：在额定负荷时：（绝）0.015Mpa 1.7汽机本体主要件重量： 汽轮机全量25.1 t 转子 1.122 t 汽轮机上半重量（即检修时最大起重量）： 3.1 t 1.8汽轮机本体外形尺寸（mm）： 长×宽×高4451×3770×2715 1.9汽轮机中心高（距运转平台）：1050mm。 2、调节系统参数 2.1 汽轮机在稳定负荷及连续运转情况下，转速变化的不均匀度为4.5+0.5%。 2.2 汽轮机调整器调速范围，能将正常运行转速作-4%--6%的改变。 2.3汽轮机突然抛全负荷时，最大升速不超过危急遮断器的动作转速。 2.4调节系统的迟缓率小于0.5% 。 2.5危急遮断器的动作转速6104～6216r/min，危急遮断器动作至主汽门关闭。 2.6汽轮机转子轴向位移小于0.7mm。 2.7润滑系统油压力0.0588～0.0784MPa。 3、汽机结构说明
操作指南 简介 键盘和显示器 505E的服务面板由调速器面板上的键盘和LED（发光二极管）显示器组成。LED显示器可以显示2行（每行24个字符），用来显示运行参数和故障检测参数，使用的语言是简单的英文。通过505E前面板上的30个按键可以实现全部的控制操作，操作控制透平时无需另外的控制面板，所有的透平控制功能都通过505E的前面板执行。 下面针对每个键的功能作以说明。具体有些说明请参见505E说明书操作流程图（第五章），里面详细介绍了每个功能键下的菜单，如何操作，请仔细阅读。 SCROLL（翻页键）：键盘中央的大菱形键，菱形的四个角上各标有一个箭头。 ?，?（左、右翻动）：在编程或运行模式下使功能块显示左、右移动。 ▲，▼（上下翻动）：在编程或运行模式下使功能块显示上、下移动。 SELECT（选择键）：用于505E显示器上行或下行变量的控制选择。符号@用于指示哪一行（变量）能通过调整变量（动态、阀门标定模式）时，才会使用SELECT键和@符号来决定哪一行的变量可北调整。当显示器上只有一个可调整参数时，SELECT键不能改变@符号的位置。 ADJ（调整键）：在运行模式下，▲增大可调参数，▼减小可调参数。 PRGM(编程键)：当调速器处于停机状态时，用该键可进入编程模式。当
调速器处于运行模式时，用该键可进入程序查看模式。在程序查看模式下，程序只能看，不能修改。 RUN（运行键）：当机组准备就绪后，按RUN键发出一个透平运行或启动的指令给505E. STOP（停止键）：一旦给予确认，触发透平控制停机（运行模式下）。通过服务模式设定（在“键选项”下）可以禁用STOP命令。 RESET（复位键）：用于复位、消除运行模式下报警和停机。在停机后按该键，还能使调速器返回到（Controlling Parameter /Push Run or Prgm）状态. 0/NO:输入0/NO:回退出。 1/YES:输入1/YES或投入. 2/ACTR(执行器):输入2或显示执行器位置(运行模式下). 3/CONT(控制参数):输入3或显示当前的控制参数(运行模式下);按“向下翻页”键显示调速器的最后一次跳闸原因、条件存在图的优先权（steam map priority）\达到的最高转速、就地/远程状态(如果使用的话). 4/CAS(串级)：输入4或显示串级控制信息（运行模式下）. 5/RMT(远程):输入5或者显示远传转速给定控制信息(运行模式下). 6/LMTR（阀位限制器）：输入6或者显示阀位限制器信息（运行模式下）。7/SPEED(转速)：输入7或显示转速控制信息（运行模式下）。 8/AUX(辅助)：输入8或显示辅助控制信息（运行模式下）。 9/KW(负荷)：输入9或显示KW/负荷或第一级压力信息（运行模式下）。
汽轮机的启动 第一节概述 一、启动的概念 汽轮机的启动是指转子由静止（或盘车）状态升速到额定转速，并将负荷逐步增加到额定负荷的过程。汽轮机的启动过程，也就是蒸汽向金属部件传递热量的复杂热交换过程。在这个过程中，汽轮机各金属部件将受到高温蒸汽的加热，从室温及大气压力的状态过渡到额定温度和压力的状态。制定合理的启动方式，就是研究汽轮机合理的加热方式，使启动过程中能保证机组的安全、经济，并力求缩短汽轮机的启动时间。 理想的启动方式，就是在启动中使机组各部金属温差、转子与汽缸的相对膨胀差都在允许范围内，以减少金属的热应力和热变形，提高启动水平。在不发生异常振动，不引起磨擦和不严重影响机组寿命的条件下，尽量缩短总的启动时间，从而制定出在启动过程中各阶段汽轮机零部件所允许的最大温升速度，然后通过调整蒸汽参数或蒸汽流量的方式来准确保持温升速度，以保证安全、经济快速启动。 二、机组启动必须具备的条件 1、机组各部分安装完毕、齐全、准确、联接牢固，无松动和泄漏，各运转部件动作灵活、无卡涩，内部清洁，符合要求。 2、机组安装完毕或运行机组投运前，油系统必须按要求进行冲洗，验收合格，调节保安系统用油油质合格。 3、各部套经单独试验，动作灵活，并有合格的安装试验记录。 4、机组所有仪器、仪表、测点齐全，安装接线正确，性能稳定，标志明显。 5、机组所有管道保温良好，保温层不得有开裂、油浸等现象存在，保温层与基础等固定件间应留有足够的膨胀间隙。 三、汽轮机禁止启动的范围条件 1、机组跳闸保护有任一项失灵，机组大联锁保护试验不正常。 2、主要仪表缺少或不正常，且无其它监视手段。包括转速表、转子偏心度表、真空表、润滑油及EH油压表、振动表、主蒸汽及再热蒸汽压力、温度表、轴向位移指示表、差胀表、汽缸膨胀表、高中压内外缸温度表、轴瓦温度表、轴承回油温度表、主油箱油位计、润滑油温度表、发电机输出有功和无功功率表、电压表、电流表、频率表、同期表、励磁电流表和电压表、空、氢侧密封油压表、H2纯度表、H2压力表、汽包水位计、燃油压力表、氧量表、炉膛压力表、炉膛出口烟温表等。 3、DEH、ETS和DCS、TSI及主要控制系统动作不正常或不能投入，影响机组启动及正常运行。 4、蒸汽室内的深孔热电偶与浅孔热电偶最大温差> 83 ℃。 5、高、中压缸上、下温差>55.6℃。 6、启动盘车后，汽轮机组有金属磨擦声。 7、汽轮机转子偏心>0.076mm,或超过原始值的0.025mm。 8、汽轮机差胀>+18.98mm或<+1mm。 9、轴向位移超过±0.9mm； 10、汽轮机高、中压主汽门、高、中压调门、高排逆止门、抽汽逆止门任一卡涩不能关严，调速系统工作不正常。
505调速器开机操作步骤 准备工作 1、启动油泵，高压油泵油压0.65~0.95MPa 润滑油压0.08~0.35 MPa 脉冲油压0.29~0.63 MPa 油温25℃~40℃ 最佳运行温度38℃~39℃ 2、盘车装置已投入； 3、汽水油管路畅通，电气接线正常； 4、汽温表、转速表、压力表各种仪表工作正常； 5、对汽机全面检查，完成汽机的准备工作； 6、扣上危急遮断器； 7、旋开1830，使速关油压为0.8MPa； 8、旋开1839，使启动油压为0.8MPa； 9、观察速关阀行程是否全开，全开后，用505调速器冲转； 10、接通505调速器、CPC电流压力变换器和汽轮机监视保护装置，505自检完毕； 11、按“RESET”复位键； 12、按“RUN”运行键； 13、按“7 speed”转速键； 14、热态启动，汽机会自动升速在500rpm，暖机30分钟； 15、自动升速1200rpm，中速暖机80分钟，投入抽汽器；
16、自动升速2600rpm，然后自动升速至3000rpm； 17、（14、15、16项为热态启动）大修或新装机子应用手动启动，但目标转速不能在临界转速1650~2600区域内，调整器控制转速下限250rpm，上限3180rpm； 18、手动升速：①按ENTER键； ②输入目标转速：××××rpm； ③按ENTER键确认； 注意：最后必须输入目标转速是3000rpm； 19、超速实验： ①做超速实验的准备工作已完成； ②在505输入3180rpm； ③转速在3180rpm稳定后，同时按F2键和ADJ键的“∧”； ④转速达到3361rpm时，同时松开F2键和ADJ键，电超速保护动作，停机； 20、做安全阀调校实验： ①打开放空阀，达到全开位置； ②关闭通往制炼车间的废汽阀； ③缓慢关闭放空阀，观察弹簧式安全阀的实际动作压力，一般为 0.667MPa动作； 21、各疏水阀全关，汽轮机运行正常后，通知配电准备开网带负荷； 22、新装或大修后，第一次启动，进行调速系统静态特性试验（开机前做）：
汽轮机启动调试导则__DL_T_863-2004 汽轮机启动调试导则 DL/T 863-2004 1 范围本标准规定了电力基本建设工程新建、扩建、改建火电机组汽轮机的主机、辅助设备、热力系统的调试及机组整套启动调试的技术要求。 本标准适用于国产125MV容量及以上容量的凝汽式汽轮机组，其他类型汽轮机组的启动调试亦可参照执行。进口机组按制造厂说明书的要求进行启动调试，若制造厂无这方面具体说明时，也可以参照本标准执行。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修改版均不适用于本标准，然而，鼓励根据本标准达成协议各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T7596 电厂用运行中汽轮机油质量标准 DL/T571 电厂用搞燃油验收、运行监督及维护管理导则 DL/T607 汽轮发电机漏水、漏氢的检验 DL/T651 氢冷发电机氢气湿度的技术要求 DL/T711 汽轮机调节控制系统试验导则 3 总则 3.1 编写目的火力发电厂汽轮机启动调试是保证汽轮机高质量投运的重要环节，为适应电力工业的发 展并规范汽轮机的启动调试工作，按分部试运、整套启动试运两部分制定本标准。 3.2 启动调试组织 a) 机组启动调试前，由启动验收委员会批准下设试运指挥部，试运指挥部代表启动验收委员会主持套启动试运的常务指挥工作。 b) 机组启动调试工作应由试运指挥部全面协调，汽轮机调试具体项目应由汽轮机调试专业组负责实施 c) 汽轮机调试专业组应由调试、建设、生产、施工、监理、设计及制造厂等单位的工程技术人员组成。机组整套 启动试运阶段，其组长应由主体调试单位担任。 3.3 调试资质 a) 承担汽轮机启动调试的主体调试单位必须具备相应的资质。 b) 汽轮机启动调试的专业负责人由具有汽轮机调试验的专业调试技术人员担任。 c) 汽轮机调试人员在调试工作中应具备指导、监督、示范操作、处理和分析问题、编写 措施和总结的能力。 3.4 计量管理汽轮机启动调试中使用的仪器、仪表必须根据有关规定进行管理，并经有资质的计量单 位校验合格，在有效期内使用。 3.5 调试措施 “汽轮机整套启动调试措施 (方案)”及重要的“分系统调试措施” 必须经过建设、生产、施工、监理、设计、制造厂等单位的会审并必须经过试运指挥部的批准后方能实施。 3.6 调试工作程序 a) 收集、熟悉、掌握汽轮机设备、系统的详细资料。 b) 负责编制工程“调试大纲”中规定的汽轮机部分的“调试措施(方案) ”，明确汽轮机调试 项目、调试步骤、试验的方案及工作职责，并制定相应的调试工作计划与质量、职业健康安全和环境管理措施。“调试措施”的主要内容参见附录A。 c) 向参与调试的单位进行“调试措施”技术交底。 d) 做好调试前仪器仪表的准备和参加设备系统的验收及检查启动条件。
505 控制器使用方法 一、505 控制器常用键功能： PRGM ——编程RUN ——运行RESET——复位 STOP――停止（需要按YES或NO键确认） F1――报警F2――超速实验［F2+ADJ （上升）］ SELECT——选择SPEED——速度 AUX——功率限制KW——功率（负荷）显示 CLEAR ――清除ENTER――回车（确认） EMERGENCY SHUTDOWN ――紧急停机 二、PRGM ――编程键一般情况下用户不能动，一般由厂家和DCS 设计单位联合来完成编程，编程时设计有密码。 三、通常模式下启动（505 面板操作） 通电一一505控制器自检（约1分钟）——自动跳到CONTROLLING PARAMETER——如果有报警（F1键红灯亮），按F1 键观察报警条目。报警包括（MPU FAILED 转速传感器故障、CASCADE INPUT FAILED 阀前压力传感器故障、KW INPUT FAILED 功率传感器故障、OVER SPEED超速等） 自动启动： 1. 启动前应按RESET 键复位报警，F1 红色灯熄灭，方可 启动。启动前保证主汽阀处于全关状态 2. 按RUN 键运行，505 转速设定值按照编制的程序上升到500rpm ，此时调节阀门逐渐全部打开。
3. 逐渐打开主汽阀冲转，当转速达到500rpm 设定值时，调节阀门回缩到某一稳定位置，505 接替控制，按预先编制的低暖机时间进行暖机。 4. 暖机时间达到时，505 自动控制转速上升到1200rpm，按预先编制的高速暖机时间进行暖机。 5. 暖机时间达到后，505 将自动控制转速越过临界转速而逐渐达到3000rpm 后稳定运行。 手动启动： 1. 启动前应按RESET 键复位报警，F1 红色灯熄灭，方可启动。启动前保证主汽阀处于全关状态。 2. 按RUN 键运行，505 转速设定值按照编制的程序上升 到500rpm ，此时调节阀门逐渐全部打开。 3. 目标转速设定：通过按SPEED 键找到SETPT 后，按ENTER 后，直接输入转速设定值，再按ENTER 确认，此时逐渐打开主汽阀，转速就会按照设定值进行升速。（此后每次转速目标值都如此进行设定） 4. 暖机时间设定：若需要延长暖机时间，可通过按SPEED 键找到STATUS后，按NO键终止自动顺序，从而人为延长暖机时间。当按SPEED 键找到STATUS 后，按YES 键又可以恢复到自动顺序控制状态，505 将按照编制好的程序继续自动控制。如果希望减短暖机时间，可通过SPEED键找到SETPT后，按方向键立刻提升或降
505调节器 概述 “505”是以微处理器为基础的汽轮机用数字式调节器，是美国WOODWARD公司的产品。 在驱动发电机，压缩机或泵的汽轮机调节系统中，505调节器用于控制机组转速、功率，汽轮机新汽压力或排汽压力，泵或压缩机的进（出）口压力以及其它与汽轮机相关的过程参数。505调节器的功能及应用示例见附录1。你所使用机组中505的功用见随机资料0-0641-T.Nr-00。 505调节器可独立应用也能通过3个串行接口与装置分布控制系统（DCS）及PC机相联，通信接口根据需要按ASCⅡ或RTU组态RS-232，RS-422或RS-485通信。 505调节器的控制组件与操作盘集装在一起，为适应用户的不同要求，505有盘装和架装两种形式，505调节器可安装在控制室内也可装设在机旁，它们的外形及安装尺寸见附录2。 505调节器的所有输入、输出通过机壳背面的笼形线夹端子板接通，架装505的接线须穿过机箱底面的密封盖板接到端子板。505调节器的接线端子板见附录3。为适应不同配置的需要，机内设置有多个跨接器，跨接器的选用请见woodward公司505说明书。 操作 505调节器的操作盘包括显示器和键盘。显示器有两行，每行24个字符。键盘有30个触摸键。在操作时每个程序步都会依次在显示器中显现，机组运行时，显示器屏面上可同时看到设定参数的实际值和给定值。 505调节器的操作步骤见附录4。 505采用选项屏（菜单）驱动程序软件，使用户能便捷地按机组特性自主在现场进行组态。505调节器的操作主要有两种模式：程序（组态）方式和运行方式，程序方式是指在汽轮机停机状态下，对预设程序模块进行选择和赋值，通常一旦调节器完成组态就不再使用程序方式。运行方式是指调节器组态后从机组起动到停机整个过程的操作。此外，还有一种模式是服务方式，它可在505接通电源后的任何时间内联机对程序或设置参数进行调谐，不过进入服务方式须谨慎从事。程序方式和服务方式都只能通过505面板上的操作盘进行操作，而运行方式除本机操作盘外，还可通过外部给定或通信接口执行。为防止有意或不当心更改程序，在进入程序方式和服务方式时都必须输入规定的口令，口令见随机WOODWARD公司505说明书的附录C，必要时用户可自行更改原有口令，口令修改方法见WOODWARD505说明书第2册“Change Password”一节说明。 随机出厂的505调节器已完成组态，请参见随机资料0-0350-T.Nr-00程序使用卡。 程序模块 505调节器预设的程序模块有13个（见附录5），它们分别是：汽轮机起动，转速调节，转速给定值，运行特性，驱动组态，模拟输入，触点输入，功能键，辅助调节，串级调节，读出，继电器及通信，其中前7列对任何机组都必须组态，后6列可选择所需项目组态。 输入 两个转速传感器输入。利用跨接线可配用无源或有源转速传感器。 6个4～20mA模拟输入。可从10个预定可选项中选择。
手动起动方式 当组态了手动起动方式，采用下列起动操作程序： 1、发一复位（RESET）指令（使所有报警和停机状态复位） 2、发出运行（RUN）指令（发指令时确认主汽门关闭） 这时，505调速器将以“阀位限制器速率（V ALVE LIMITER RATE）”开启调节阀至最大位置。 转速给定值以“至最低速速率（RATE TE MIN RA TE）”从零变化至最低控制转速。 3、以控制的速率打开主汽门 当汽轮机转速升高至最低控制转速时，505调速器的转速PID通过控制调节阀的开度来控制汽轮机的转速。 4、将主汽门开启至100%开度 转速维持在最低控制转速下直到操作人员进行操作，如果组态了“顺序自动起动”则就由顺序自动起动程序开始控制。 “限制器最大极限值（LIMITER MAX LIMIT）”，“阀位限制器速率”和“至最低转速速率”的设定值都可以在服务方式中进行调整。 警告 在手动起动方式中，按“RUN”键前主汽门必须处于关闭位置。如果在给出运行指令时主汽门处于开启位置，就有可能引起汽轮机飞车从而造成严重的人员伤亡事故。 半自动起动方式 当组态了半自动起动方式，采用下列起动操作程序： 1、发一复位（RESET）指令（使所有报警和停机状态复位） 2、打开主汽门（确认汽轮机没有加速） 3、发RUN指令 此时，转速给定值将以“至最低转速速率”从零变化到最低控制转速给定值。 4、以控制的速率提升505调速器的阀位限制器 当汽轮机转速升高至最低控制转速时，505调速器的转速PID通过控制调节阀的开度来控制汽轮机的转速。 阀位限制器将以“阀位限制器速率”开启，可以使用键盘，外部触点或MODBUS通信来控制。“限制器最大极限值”。“阀位限制器速率”和“至最低转速速率”的设定值都可以在服务方式中进行调整。 自动起动方式 当组态了自动起动方式，采用下列起动操作程序： 1、发一复位（RESET）指令（使所有报警和停机状态复位） 2、打开主汽门（确认汽轮机没有加速） 3、发RUN指令 505调速器将以“阀位限制器速率”开启调节阀至最大位置 转速给定值以“至最低转速速率”升高至最低控制转速 当汽轮机转速升高且与转速给定值一致时，505调速器的转速PID通过控制调节阀的开度来控制汽轮机转速。 转速维持在最低控制转速下直到操作人员进行操作，如果组态了“顺序自动起动”则就由顺序自动起动程序开始控制。 “限制器最大极限值”。“阀位限制器速率”和“至最低转速速率”的设定值都可以在服务方式中进行调整。自动起动程序能随时通过发一阀位限制器升或降指令，或者紧急停机来取消。 暖机/额定 505调速器配备了暖机/额定功能，该功能使505调速器能自动将汽轮机转速提升至额定转速，当不选择时，汽轮机转速自动降低至暖机转速（作为服务方式中的缺省值）。 暖机/额定功能能够和任何505调速器起动方式一起使用（手动、半自动、自动）。发出“运行”指令后，转速给定值从零提升至暖机转速高定值并维持这一转速。当发出“至额定转速”指令时，转速给定值以“暖机/额定速率”提升至额定转速给定值。在提升过程中，要以通过提升或降低转速指令或者输入一个有效的转速给定值来中止给定值的变化。 如果发电机断路器闭合，远程给定值投入，串给PID或辅助PID处于控制状态（服务方式中的缺省值），505调速器将抑制“至暖机转速”或“至额定转速”指令。不过，能够组态505调速器的“暖机转速优先（IDLE PRIORITY）”和“采用至暖机转速功能（USE RAMP TO IDLE
