核桃壳过滤器操作维护手册
宜兴市海源环保设备
二零一七年五月
第一节设备概述
1、工艺原理：
核桃壳过滤器以Q235碳钢环氧防腐材质，过水板滤帽结构装颗粒核桃壳填料。核桃壳过滤器使用目的：主要用于给排水工程中有机物、色度、浊度及制药工业用水中除去热源水的净化处理，核桃壳过滤器应用在各种水净化处理的预处理，提高出水水质。
2、主要技术参数：
●设备形式：立式
●本体材料：Q235-A
●设计压力：0.6MPa
●工作压力：大于0.2Mpa
●运行压差：0.02MPa（正常），0.06MPa（最大）
●运行时间：24小时反洗一次（按实际调整）
●反洗时间：约5-8min/次
●反洗强度：10L/m2.s
●运行流速：8--10m/h
●滤料：
核桃壳：粒径：1-3mm
第二节操作说明
1、反冲洗处理：
目的：经过一段时间运行后，核桃壳表面及孔间已被水中杂质污染吸附，使吸附能力下降，需进行反冲洗来去除核桃壳表面的有机杂质。反冲洗和运行相反，按反冲洗强度为8-10L/m2.s进行下进、上
出的清洗过程。清洗终点：按上排出水的清晰为止。
2、冲洗处理:启动冲洗阀门，看到反洗排水口有出水时，启动搅拌装置，对核桃壳进行边搅拌，边进水冲洗。10min。
3、反冲洗：反冲洗要求、同2相同
核桃壳过滤器的操作程序表
第三节设备维护
●连续运行时间：
单台的设计运行时间12-24小时, 随后应对其进行反洗；并应依据季节不同、水质的变化等调整反洗周期，确保出水浊度小于1-3度。当单台进出压差达0.05 Mpa时, 应反洗。
●反洗流量：
反洗的目的在于使和核桃壳反向松动, 并将滤层上所截留的截留物冲
走，达到清洁滤层的作用, 通常控制反洗强度控制在10L/m2.s左右,以核桃壳不被冲跑为宜。
●反洗时间：
反洗时间的长短和填料层的截污量有关。反冲洗时间可根据反洗排水浊度而定。一般情况下反洗浊度应小于1-3NTU，反洗时间不少于5分钟，可根据运行情况进行适当调整。
●正洗时间：
按正洗出水浊度在1-3度, 通常正洗20分钟左右。
●核桃壳的添加：
由于运行摩擦、反洗冲跑，填料层会逐渐减少。需要通过观察孔，监视填料的变化，大约每半年会降低80-100mm左右，此时最好添加一次。
运行管理：
一、日常运行检查：
进入正常生产后, 操作人员每小时要定期巡回检查设备现场。把巡检的结果如实记录下来，与运行记录一起给予总结，作为定期维修的资料。
二、定期检查：
设备要进行定期检查, 其目的是为了保证在较长时间系统安全运行。本设备是较大型设备，检查作业需要较长时间。为了缩短定期检查的停车时间，要尽量与其它水处理装置设备的检修同时进行，如发现有异常，及时处理。
三、滤料更换：
宜兴市海源环保设备
2017年5月

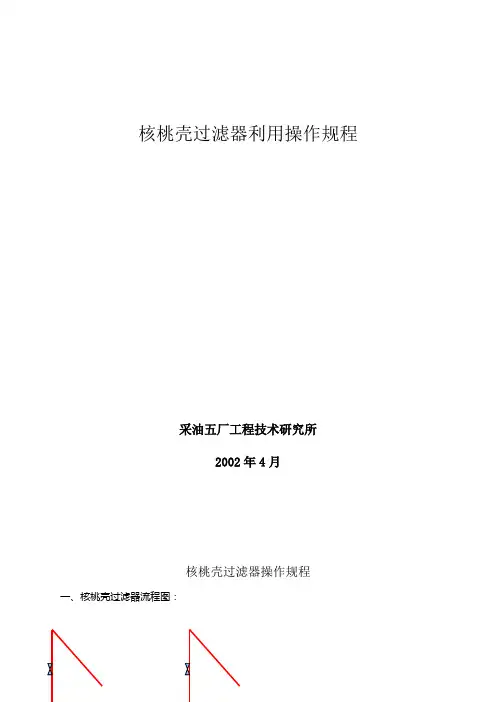

编订：__________________ 单位：__________________ 时间：__________________ 核桃壳过滤器操作规程 (正式) Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑

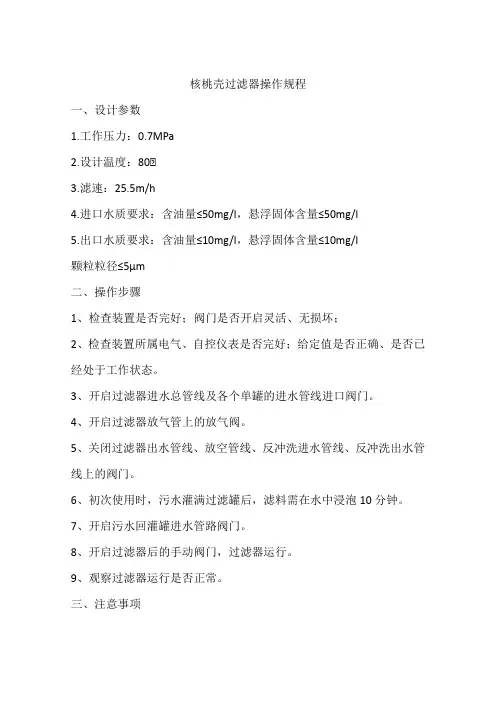

文件编号：KG-AO-8130-99 核桃壳过滤器操作规程(正式) 使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 一、设计参数 1.工作压力：0.7MPa 2.设计温度：80℃ 3.滤速：25.5m/h 4.进口水质要求：含油量≤50mg/l，悬浮固体含量≤50mg/l 5.出口水质要求：含油量≤10mg/l，悬浮固体含量≤10mg/l 颗粒粒径≤5μm 二、操作步骤 1、检查装置是否完好；阀门是否开启灵活、无损坏； 2、检查装置所属电气、自控仪表是否完好；给定值是否正确、是否已经处于工作状态。
3、开启过滤器进水总管线及各个单罐的进水管线进口阀门。 4、开启过滤器放气管上的放气阀。 5、关闭过滤器出水管线、放空管线、反冲洗进水管线、反冲洗出水管线上的阀门。 6、初次使用时，污水灌满过滤罐后，滤料需在水中浸泡10分钟。 7、开启污水回灌罐进水管路阀门。 8、开启过滤器后的手动阀门，过滤器运行。 9、观察过滤器运行是否正常。 三、注意事项 1、核桃壳过滤器在手动状态时，打开进水阀和出水阀即进入过滤工作状态，在过滤状态下打开“过滤器收油阀”收油5分钟，每一小时收油一次。过滤累计时间达到12小时或过滤罐进口压力达到设定反洗压力时，过滤罐应进行反洗，关闭过滤罐进出口阀，打开反冲洗进出水阀，启动反洗泵，加药泵，5分钟后启动搅拌机，反冲洗开始。15分钟后停加药泵，5分
