钢管的相贯线切割
一、概述
在机械加工过程中，管材切割常用方式有手工切割、半自动切割机切割及相贯线切割机切割。手工切割灵活方便，但手工切割质量差、尺寸误差大、材料浪费大、后续加工工作量大，同时劳动条件恶劣，生产效率低。其它类型半自动切割机虽然降低了工人劳动强度，但其功能简单，只适合一些较规则形状的零件切割。数控相贯线切割相对手动和半自动切割方式来说，可有效地提高板材切割地效率、切割质量，减轻操作者地劳动强度。目前在我国的一些中小企业甚至在一些大型企业中使用手工切割和半自动切割方式还较为普遍。
目前，我国机械工业钢管使用量已达到3亿吨以上，钢管的切割量非常大；随着现代机械工业的发展，对管材切割加工的工作效率和产品质量的要求也同时提高。因而相贯线切割机的市场潜力还是很大、市场前景比较乐观。
二、[1]现状
经过几十年的发展，相贯线切割机在切割能源和数控控制系统两方面取得了长足的发展，切割能源已由单一的火焰能源切割发展为目前的多种能源(火焰、等离子、激光、高压水射流)切割方式；数控相贯线切割机控制系统已由当初的简单功能、复杂编程和输入方式、自动化程度不高发展到具有功能完善、智能化、图形化、网络化的控制方式；驱动系统也从的步进驱动、模拟伺服驱动到今天的全数字式伺服驱动；
数控相贯线切割机主要品种包括以下几种：
数控火焰相贯线切割机
数控等离子相贯线切割机
2、各类型数控相贯线切割机的特点及其应用情况
数控火焰相贯线切割机，切割具有大厚度碳钢切割能力，切割费用较低，但存在切割变形大，切割精度不高，而且切割速度较低，切割预热时间、穿孔时间长，较难适应全自动化操作的需要。它的应用场合主要限于碳钢、大厚度板材切割，在中、薄碳钢板材切割上逐渐会被等离子切割代替。
数控等离子相贯线切割机，等离子切割具有切割领域宽，可切割所有金属管材，切割速度快，效率高，切割速度可达10m/min以上。采用精细等离子切割已使切割质量接近激光切割水平，目前随着大功率等离子切割技术的成熟，切割厚度已超过100mm，拓宽了数控等离子相贯线切割机切割范围。
三、数控相贯线切割机发展趋势
随着现代机械加工业地发展，对切割的质量、精度要求的不断提高，对提高生产效率、降低生产成本、具有高智能化的自动切割功能的要求也在提升。数控切割机的发展必须要适应现代机械加工业发展的要求。
1、数控相贯线切割机的发展。从现在几种通用数控切割机应用情况来看，数控火焰相贯线切割机功能及性能已比较完善，其材料切割的局限性（只能切割碳钢管），切割速度慢，生产效率低，其适用范围逐渐在缩小，市场不可能有大的增加。
等离子相贯线切割机具有切割范围广（可切割所有金属材料），切割速度快，工作效率高等特点，未来的发展方向在于等离子电源技术的提高、数控系统与等离子切割配合问题，如电源功率的提升可切割更厚的板材；精细等离子技术的完善和提高可提高切割的速度、切面质量和切割精度；数控系统的完善和提高以适应等离子切割，可有效提高工作效率和切割质量。
2、专用数控相贯线切割机的发展。数控相贯线切割机适用于各种管材上切割圆柱正交、斜交、偏心交等相惯线孔、方孔、椭圆孔，并能在管子端部切割与之相交的相惯线。这种类型的设备广泛应用于金属结构件生产，电力设备、锅炉业、石油、化工等工业部门。
大型管材相贯线切割机设计 摘要 本设计以相贯线数学参数模型的基础，分析切割机的割炬的轨迹运动，将切割运动分解为割炬回转、割炬平移、割炬摆角和割炬径向补偿四轴联动，对钢管相贯焊接坡口数控切割运动进行研究，并最终完成相贯线切割机的设计。该切割机采用数控原理进行轨迹控制，采用火焰切割方式工作。设计共分四部分:相贯线数学参数模型的建立，切割机总体方案设计，机械结构设计和控制系统设计。 本课题所研究的大型管材相贯线切割机是属于数控火焰切割机，它具有一般数控机床的特点，能根据数控加工程序，自动完成从点火-预热-通切割氧-切割-熄火-返回原点的整套切割过程。 关键词:大型管材；相贯线；焊接坡口；数控火焰切割
The design of large curve pipe cutting machine Abstract Based on the mathematical model of intersecting line and the analysis of the track of cutting torch, the design studies NC cutting movement for welding groove of pipe intersecting and finishes the design of pipe intersecting line cutting device . The cutting movement was divided into four axis relative motions of cutting torch, i. e. rotate round the pipe,shift along pipe,swing and compensate along radial direction. The device uses NC principle for intersecting line track control, the cutting method is flame-cutting. And the design contains four sections: the establishment of mathematical model of intersecting line, the design of the whole scheme,the design of mechanical structure and the design of NC control system. This topic research the curve of large pipe cutting machine is belong to the CNC flame cutting machine, it has the characteristics of general nc machine tools, can according to the nc machining program, automatically from ignition - preheating - cutting oxygen - cutting - off - return to the origin of the whole cutting process. Keywords: Large-scale pipe; Intersecting line; Welding groove; NC flame-cutting
线切割断丝原因 1与电极丝相关的断丝 （1）丝张力及走丝速度。对于高速走丝线切割加工，广泛采用?0．06～0．25mm 的钼丝，因它耐损耗、抗拉强度高、丝质不易变脆且较少断丝。提高电极丝的张力可减少丝振的影响，从而提高精度和切割速度。丝张力的波动对加工稳定性影响很大。产生波动的原因是：贮丝筒上的电极丝正反运动时张力不一样；工作一段时间后电极丝又会伸长，致使张力下降（一般认为张力在 12～15N 较合适人张力下降的后果是丝振加剧，极易断丝。 随着走丝速度的提高，在一定范围内，加工速度也会提高。同时走丝速度的提高有利于电极丝把工作液带人较大厚度的工件放电间隙中，有利于电蚀产物的排除和放电加工的稳定。但欲速则不达，走丝速度过高，电极丝抖动严重，反而破坏了加工的稳定性，这不仅使加工速度下降，而且加工精度和表面粗糙度都会变差，并易造成断丝。但走丝速度也不能过低，否则加工时由于损耗大，也易断丝，一般经验以小于 10m／s 为宜。 （2）电极丝的选择。电极丝的选择不外乎是电极丝的种类及直径。通常电火花线切割加工所用的电极丝材料应具有良好的导电性，电子溢出功应小，抗拉强度大，耐电腐蚀性能好．丝本身不得有弯折和打结现象。其材料通常有钼丝、钨丝、钨钼丝、黄铜丝、铜钨丝等。其中以钼丝和黄铜丝用得最多。采用钨丝加工，可获得较高的加工速度，但放电后丝变脆，易断丝，应用较少。故一般在走丝速度较慢、弱电规准时使用。钼丝熔点、抗拉强度低，但韧性好，在频繁的急冷急热的变化中，丝质不易变脆而断丝，因此，尽管有些性能不如钨丝好，但仍是目前使用最为广泛的一种电极丝。钨钼丝（钨、钼各 50％加工效果比前两种都好故使用寿命和加工速度都比钼丝高，但价格昂贵。铜丝的加工速度高，加工过程稳定，但抗拉强度差，损耗也大，一般在低速走丝线切割加工中使用较多。综上所述，电极丝的种类应根据加工情况而定。否则会常常引起断丝。 对于高速走丝线切割加工，一般电极丝直径在?0.06～0．25mm 之间，常用的在? 0．12～0．18mm 之间。需获得精细的形状和很小的圆角半径时，则选择?0．04mm 的电 极丝。电极丝选择得当，会大大减少断丝的发生。 （3）新钼丝及钼丝自断。新钼丝表面有一层黑色氧化物，加工时切割速度快，工件表面呈粗黑色，这时电源能量太大，易断丝。因此对于新钼丝，加工电流需适当减小，等电极丝基本发白后，即可恢复正常电参数。 当机床较长时间未用，待使用时，发现钼丝已断。这是温差使材料热胀冷缩，加上钼丝本身的张力作用而绷断。若机床停用，应将贮丝筒摇至末端并松掉钼丝。 1．2与工件相关的断丝 （1）加工薄工件时的断丝。薄工件一般指其厚度在 3mm 以下。其断丝的主要原因是：线架上下导丝轮的开距是固定的，一般约 70mm 左右。当切割薄工件时，在高速走丝的情况下，电极丝失去了加工厚工件时产生的冷却液的阻尼作用，加上火花放电的影响银丝易抖
线切割换钼丝步骤 钼丝采用φ1.8或φ2.2光明牌或长城牌钼丝。 (1)拆上设备转筒外侧防护板。 (2)将钼丝装在转轴上。 (3)将转筒转动，使导向轮正对转筒右侧。 (4)把钼丝拉出后，穿过导向轮，把钼丝缠至螺丝上。 (5)正对电机，顺时针转动转筒几圈后，钼丝绕在转筒上几圈。 (6)调整转筒下方左限位，并锁紧螺母。 (7)将主机上参数“丝速”改为“3”。--向右移动光标，移至丝速位 置，按“向上”键或“向下”键，将“丝速”改为“3”，再按“确定”键。 (8)按下“保护”键，关闭断丝保护功能。手拿着纱布，按住钼丝 盘。按下“运丝启停”键，转筒开始转动，转筒移至右侧，当移到所需的位置，再按“运丝启停”键，转筒停止。 (9)剪断钼丝，再手动转动转筒几圈。 (10)穿丝：拉紧钼丝，依次穿过下方两个导轮，下导丝轮，上导丝 轮，导向轮。--注意钼丝要在导丝轮、导轮、导向轮中间。(11)将钼丝缠绕在右侧螺丝上，压住钼丝头，钼丝头留出30-50mm 长，正对电机，逆时针转动转筒几圈后，钼丝绕在转筒上几圈。 (12)调整转筒下方右限位，并锁紧螺母。 (13)将主机上参数“丝速”改为“0”。 (14)按下“运丝启停”键，转筒开始转动，转筒移至左侧，当移到
所需的位置，再按“运丝启停”键，转筒停止。手动转至钼丝起始头。 (15)调整钼丝松紧，手持钼丝松紧调整器，用力拉紧钼丝。--注意 钼丝松紧调整器与导向轮在同一平面内，并时刻调整钼丝拉紧。 钼丝松紧调整方向需从左侧向右侧调整。 (16)按下“运丝启停”键，转筒开始转动，手持钼丝松紧调整器， 用力拉紧钼丝。 (17)转筒转至右侧端位置，需提前按下“运丝启停”键，转筒停止。 手动空转至最右侧，拉紧钼丝，松开右侧压紧螺丝，重新再将钼丝拧紧至右侧螺丝上。 (18)用手感觉钼丝松紧程度。 (19)如果钼丝太松，重复(14)-(17)步骤。

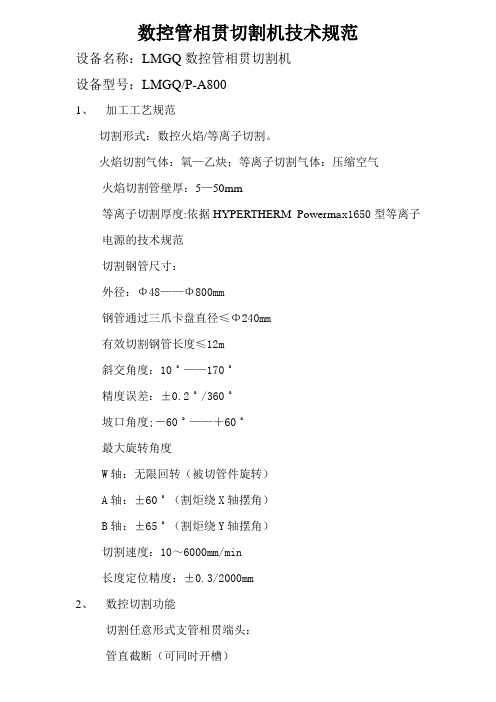

相贯线切割机 相贯线切割机 是一种对钢管与有色金属管子的结合处相贯线孔、相贯线端部、弯头（虾米节）进行自动计算和切割的设备。该机广泛运用于建筑、化工、造船、机械工程、冶金、电力等行业的管道结构件的切割加工。此类加工以往大多采用制作样板、划线、人工放样、手工切割、人工打磨等落后繁复操作工艺。数控相贯线切割机能十分方便的切割加工此类工件，无需操作者计算、编程，只需输入管道相贯系统的管子半径、相交角度等参数，机器就能自动切割出管子的相贯线、相贯线孔以及焊接坡口。数控管子相贯线切割机采用数字化控制，设备[1]控制轴数有二至六轴等不同机型。每种机型在切割如工时实现控制轴联运，具有切割各种相贯线、相贯孔功能；定角坡口、定点坡口、变角坡口切割功能；管子不圆度和偏心补偿功能 相贯线切割机发展趋势 随着现代机械加工业地发展，对切割的质量、精度要求的不断提高，对提高生产效率、降低生产成本、具有高智能化的自动切割功能的要求也在提升。数控切割机的发展必须要适应现代机械加工业发展的要求。 1、贯线切割机的发展。从现在几种通用数控切割机应用情况来看，火焰相贯线切割机功能及性能已比较完善，其材料切割的局限性（只能切割碳钢管），切割速度慢，生产效率低，其适用范围逐渐在缩小，市场不可能有大的增加。 等离子相贯线切割机具有切割范围广（可切割所有金属材料），切割速度快，工作效率高等特点，未来的发展方向在于等离子电源技术的提高、数控系统与等离子切割配合问题，如电源功率的提升可切割更厚的板材；精细等离子技术的完善和提高可提高切割的速度、切面质量和切割精度；数控系统的完善和提高以适应等离子切割，可有效提高工作效率和切割质量。 2、专用相贯线切割机的发展。相贯线切割机适用于各种管材上切割圆柱正交、斜交、偏心交等相惯线孔、方孔、椭圆孔，并能在管子端部切割与之相交的相惯线。这种类型的设备广泛应用于金属结构件生产，电力设备、锅炉业、石油、化工等工业部门。
