一、旋转编码器的原理和特点：
旋转编码器是集光机电技术于一体的速度位移传感器。当旋转编码器轴带动光栅盘旋转时，经发光元件发出的光被光栅盘狭缝切割成断续光线，并被接收元件接收产生初始信号。该信号经后继电路处理后，输出脉冲或代码信号。其特点是体积小，重量轻，品种多，功能全，频响高，分辨能力高，力矩小，耗能低，性能稳定，可靠使用寿命长等特点。
1、增量编码器：
由一个中心有轴的光电码盘，其上有环形通、暗的刻线，有光电发射和接收器件读取,获得四组正弦波信号组合成A、B、C、D,每个正弦波相差90度相位差（相对于一个周波为360度），将C、D信号反向，叠加在A、B两相上，可增强稳定信号；另每转输出一个Z相脉冲以代表零位参考位。由于A、B两相相差90度，可通过比较A相在前还是B相在前，以判别编码器的正转与反转，通过零位脉冲，可获得编码器的零位参考位。
2、绝对型编码器：
绝对编码器光码盘上有许多道光通道刻线，每道刻线依次以2线、4线、8线、16 线……编排，这样，在编码器的每一个位置，通过读取每道刻线的通、暗，获得一组从2的零次方到2的n-1次方的唯一的2进制编码（格雷码），这就称为n位绝对编码器。这样的编码器是由光电码盘的机械位置决定的，它不受停电、干扰的影响。绝对编码器由机械位置决定的每个位置是唯一的，它无需记忆，无需找参考点，而且不用一直计数，什么时候需要知道位置，什么时候就去读取它的位置。这样，编码器的抗干扰特性、数据的可靠性大大提高了。
从上面的描述可以看出：两者各有优缺点，增量型编码器比较通用，大多场合都用这种。从价格看，一般来说绝对型编码器要贵得多，而且绝对型编码器有量程范围，所以一般在特殊需要的机床上应用较多而已。
二、输出信号
1、信号序列
一般编码器输出信号除A、B两相（A、B两通道的信号序列相位差为90度）外，每转一圈还输出一个零位脉冲Z。。
当主轴以顺时针方向旋转时，按下图输出脉冲，A通道信号位于B通道之前；当主轴逆时针旋转时，A通道信号则位于B通道之后。从而由此判断主轴是正转还是反转。
2、零位信号
编码器每旋转一周发一个脉冲，称之为零位脉冲或标识脉冲，零位脉冲用于决定零位置或标识位置。要准确测量零位脉冲，不论旋转方向，零位脉冲均被作为两个通道的高位组合输出。由于通道之间的相位差的存在，零位脉冲仅为脉冲长度的一半。
3、预警信号
有的编码器还有报警信号输出，可以对电源故障，发光二极管故障进行报警，以便用户及时更换编码器。
三、输出电路
1、NPN电压输出和NPN集电极开路输出线路
此线路仅有一个NPN型晶体管和一个上拉电阻组成，因此当晶体管处于静态时，输出电压是电源电压，它在电路上类似于TTL逻辑，因而可以与之兼容。在有输出时，晶体管饱和，输出转为0VDC的低电平，反之由零跳向正电压。
随着电缆长度、传递的脉冲频率、及负载的增加，这种线路形式所受的影响随之增加。因此要达到理想的使用效果，应该对这些影响加以考虑。
集电极开路的线路取消了上拉电阻。这种方式晶体管的集电极与编码器电源的反馈线是互不相干的，因而可以获得与编码器电压不同的电流输出信号。
2、PNP和PNP集电极开路线路
该线路与NPN线路是相同，主要的差别是晶体管，它是PNP型，其发射极强制接到正电压，如果有电阻的话，电阻是下拉型的，连接到输出与零伏之间。
3、推挽式线路
这种线路用于提高线路的性能，使之高于前述各种线路。事实上，NPN电压输出线路的主要局限性是因为它们使用了电阻，在晶体管关闭时表现出比晶体管高得多的阻抗，为克服些这缺点，在推挽式线路中额外接入了另一个晶体管，这样无论是正方向还是零方向变换，输出都是低阻抗。推挽式线路提高了频率与特性，有利于更长的线路数据传输，即使是高速率时也是如此。信号饱和的电平仍然保持较低，但与上述的逻辑相比，有时较高。任何情况下推挽式线路也都可应用于NPN或PNP线路的接收器。
4、长线驱动器线路
当运行环境需要随电气干扰或编码器与接收系统之间存在很长
的距离时，可采用长线驱动器线路。数据的发送和接收在两个互补
的通道中进行，所以干扰受到抑制（干扰是由电缆或相邻设备引起的）。这种干扰可看成“共模干扰”。此外，总线驱动器的发送和接收都是以差动方式进行的，或者说互补的发送通道上是电压的差。因此对共模干扰它不是第三者，这种传送方式在采用DC5V系统时可认为与RS422兼容；在特殊芯片时，电源可达DC24V，可以在恶劣的条件（电缆长，干扰强烈等）下使用。
5、差动线路
差动线路用在具有正弦长线驱动器的模拟编码器中，这时，要求信号的传送不受干扰。像长线驱动器线路那样，对于数字信号产生两个相位相差180度的信号。这种线路特意设置了120欧姆的特有线路阻抗，它与接收器的输入电阻相平衡，而接收器必须有相等的负载阻抗。通常，在互补信号之间并联连,120欧姆的终端电阻就达到了这种目的。
四、常用术语
■输出脉冲数/转
旋转编码器转一圈所输出的脉冲数发，对于光学式旋转编码器，通常与旋转编码器内部的光栅的槽数相同（也可在电路上使输出脉冲数增加到槽数的2倍4倍）。■分辨率
分辨率表示旋转编码器的主轴旋转一周，读出位置数据的最大等分数。绝对值型不以脉冲形式输出，而以代码形式表示当前主轴位置（角度）。与增量型不同，相当于增量型的“输出脉冲/转”。
■光栅
光学式旋转编码器，其光栅有金属和玻璃两种。如是金属制的，开有通光孔槽；如是玻璃制的，是在玻璃表面涂了一层遮光膜，在此上面没有透明线条（槽）。槽数少的场合，可在金属圆盘上用冲床加工或腐蚀法开槽。在耐冲击型编码器上使用了金属的光栅，它与金属制的光栅相比不耐冲击，因此在使用上请注意，不要将冲击直接施加于编码器上。
■最大响应频率
是在1秒内能响应的最大脉冲数
（例：最大响应频率为2KHz，即1秒内可响应2000个脉冲）
公式如下
最大响应转速（rpm）/60×（脉冲数/转）=输出频率Hz
■最大响应转速
是可响应的最高转速，在此转速下发生的脉冲可响应公式如下：
最大响应频率（Hz）/ （脉冲数/转）×60=轴的转速rpm
■输出波形
输出脉冲（信号）的波形。
■输出信号相位差
二相输出时，二个输出脉冲波形的相对的的时间差。
■输出电压
指输出脉冲的电压。输出电压会因输出电流的变化而有所变化。各系列的输出电压请参照输出电流特性图
■起动转矩
使处于静止状态的编码器轴旋转必要的力矩。一般情况下运转中的力矩要比起动力矩小。
■轴允许负荷
表示可加在轴上的最大负荷，有径向和轴向负荷两种。径向负荷对于轴来说，是垂直方向的，受力与偏心偏角等有关；轴向负荷对轴来说，是水平方向的，受力与推拉轴的力有关。这两个力的大小影响轴的机械寿命
■轴惯性力矩
该值表示旋转轴的惯量和对转速变化的阻力
■转速
该速度指示编码器的机械载荷限制。如果超出该限制，将对轴承使用寿命产生负面影响，另外信号也可能中断。
■格雷码
格雷码是高级数据，因为是单元距离和循环码，所以很安全。每步只有一位变化。
数据处理时，格雷码须转化成二进制码。
■工作电流
指通道允许的负载电流。
■工作温度
参数表中提到的数据和公差，在此温度范围内是保证的。如果稍高或稍低，编码器不会损坏。当恢复工作温度又能达到技术规范
■工作电压
编码器的供电电压。
2010-04-30 08:14 传统的绝对编码器光码盘上有许多道光通道刻线，每道刻线依次以2线、4线、8线、16线。。。。。。编排，这样，在编码器的每一个位置，通过读取每道刻线的通、暗，获得一组从2的零次方到2的n-1次方的唯一的2进制编码（格雷码），这就称为n位绝对编码器。这样的编码器是由光电码盘的机械位置决定的，它不受停电、干扰的影响。 绝对编码器由机械位置决定的每个位置是唯一的，它无需记忆，无需找参考点，而且不用一直计数，什么时候需要知道位置，什么时候就去读取它的位置。这样，编码器的抗干扰特性、数据的可靠性大大提高了。 单圈绝对值编码 多圈绝对值编码器 旋转单圈绝对值编码器，以转动中测量光电码盘各道刻线，以获取唯一的编码，当转动超过360度时，编码又回到原点，这样就不符合绝对编码唯一的原则，这样的编码只能用于旋转范围360度以内的测量，称为单圈绝对值编码器。 如果要测量旋转超过360度范围，就要用到多圈绝对值编码器。 编码器生产厂家运用钟表齿轮机械的原理，当中心码盘旋转时，通过齿轮传动另一组码盘（或多组齿轮，多组码盘），在单圈编码的基础上再增加圈数的编码，以扩大编码器的测量范围，这样的绝对编码器就称为多圈式绝对编码器，它同样是由机械位置确定编码，每个位置编码唯一不重复，而无需记忆。 多圈编码器另一个优点是由于测量范围大，实际使用往往富裕较多，这样在安装时不必要费劲找零点，将某一中间位置作为起始点就可以了，而大大简化了安装调试难度. 绝对值多圈有电子增量计圈与机械绝对计圈等多种，（还有其他几圈方式，但不多见）。机械绝对计圈，无论是每圈位置是绝对的，而且圈数也是绝对值的，但是，这样的话，圈数就有个范围，例如现在较多的4096圈和65536圈两种。这样，就有人提出来，超过圈数还算不算绝对的在一次加工中不超过圈数，或停电移动不超过1/2圈数，当然是绝对的。 电子增量计圈，通过电池记忆圈数，实际上是单圈绝对，多圈增量，好处是省掉了一组机械齿轮，经济、体积小且没有圈数限制，似乎也不错，但是他毕竟是多圈增量的，不能算真正意义上的绝对值，什么是真正意义上的绝对值就是不依赖于前次历史的直接读数。它在停电后，由于电池低功耗的要求，移动的速度与范围其实是有限制的，另外加上电池的因数，可靠性方面还是要有疑问的。尤其是如果计圈的失误，反而无法找到原来的绝对位置。 事实上，很多人理解用绝对值，都是停电后移动的问题，却不了解德国人在运动控制中用机械真多圈绝对值的真正用意，由于真正的绝对值是不依赖于前次历史
光电编码器的工作原理 光电编码器，是一种通过光电转换将输出轴上的机械几何位移量转换成脉冲或数字量的传感器。这是目前应用最多的传感器，光电编码器是由光栅盘和光电检测装置组成。光栅盘是在一定直径的圆板上等分地开通若干个长方形孔。由于光电码盘与电动机同轴，电动机旋转时，光栅盘与电动机同速旋转，经发光二极管等电子元件组成的检测装置检测输出若干脉冲信号，其原理示意图如图1所示；通过计算每秒光电编码器输出脉冲的个数就能反映当前电动机的转速。此外，为判断旋转方向，码盘还可提供相位相差90。的两路脉冲信号。 编码器的分类 根据检测原理，编码器可分为光学式、磁式、感应式和电容式，根据其刻度方法及信号输出形式，可分为增量式、绝对式以及混合式三种。 1.1 增量式编码器增量式编码器是直接利用光电转换原理输出三组方波脉冲A、B和Z相；A、B两组脉冲相位差90。，从而可方便的判断出旋转方向，而Z相为每转一个脉冲，用于基准点定位。它的优点是原理构造简单，机械平均寿命可在几万小时以上，抗干扰能力强，可靠性高，适合于长距离传输。其缺点是无法输出轴转动的绝对位置信息。 1.2 绝对式编码器绝对式编码器是直接输出数字的传感器，在它的圆形码盘上沿径向有若干同心码盘，每条道上有透光和不透光的扇形区相间组成，相邻码道的扇区树木是双倍关系，码盘上的码道数是它的二进制数码的位数，在吗盘的一侧是光源，另一侧对应每一码道有一光敏元件，当吗盘处于不同位置时，各光敏元件根据受光照与否转换出相应的电平信号，形成二进制数。这种编码器的特点是不要计数器，在转轴的任意位置都可读书一个固定的与位置相对应的数字码。显然，吗道必须N条吗道。目前国内已有16位的绝对编码器产品。 1.3 混合式绝对编码器混合式绝对编码器，它输出两组信息，一组信息用于检测磁极位置，带有绝对信息功能；另一组则完全同增量式编码器的输出信息。 光电编码器的应用 1、角度测量 汽车驾驶模拟器，对方向盘旋转角度的测量选用光电编码器作为传感器。重力测量仪，采用光电编码器，把他的转轴与重力测量仪中补偿旋钮轴相连，扭转角度仪，利用编码器测量扭转角度变化，如扭转实验机、渔竿扭转钓性测试等。摆锤冲击实验机，利用编码器计算冲击是摆角变化。 2、长度测量 计米器，利用滚轮周长来测量物体的长度和距离。 拉线位移传感器，利用收卷轮周长计量物体长度距离。 联轴直测，与驱动直线位移的动力装置的主轴联轴，通过输出脉冲数计量。 介质检测，在直齿条、转动链条的链轮、同步带轮等来传递直线位移信息。 3、速度测量 线速度，通过跟仪表连接，测量生产线的线速度 角速度，通过编码器测量电机、转轴等的速度测量 4、位置测量 机床方面，记忆机床各个坐标点的坐标位置，如钻床等 自动化控制方面，控制在牧歌位置进行指定动作。如电梯、提升机等 5、同步控制 通过角速度或线速度，对传动环节进行同步控制，以达到张力控制 光电旋转编码器在工业控制中的应用 -------------------------------------------------------------------------------- 1．概述 在工业控制领域，编码器以其高精度、高分辨率和高可靠性而被广泛用于各种位移测量。 目前，应用最广泛的是利用光电转换原理构成的非接触式光电编码器。光电编码器是一种集光、机、电为一体的数字检测装置。作为一次光电传感检测元件的光电编码器，具有精度高、响应快、抗干
******************************************************************************* 从编码器使用的计数来分类，有二进制编码、二进制循环编码（葛莱码）、二-十进制吗等编码器。 从结构原理来分类，有接触式、光电式和电磁式等几种。最常用的是光电式二进制循环码编码器。码盘上有许多同心圆，它代表某种计数制的一位，每个同心圆上有透光与不透光的部分，透光部分为1，不透光部分为0，这样组成了不同的图案。每一径向，若干同心圆组成的图案带标了某一绝对计数值。二进制码盘每转一个角度，计数图案的改变按二进制规律变化。葛莱码的计数图案的切换每次只改变一位，误差可以控制在一个单位内。精度受到最低位分段宽度的限制。要求更大计数长度，可采用粗精测量组合码盘。 接触式码盘可以做到9位二进制，它的优点是简单、体积小输出信号强，不需要放大；缺点是电刷摩擦是、寿命低、转速不能太高。 光电式码盘没有接触磨损寿命长，转速高，最外层每片宽度可以做得更小，因而精度高。每个码盘可以做到18位进制。缺点是结构复杂价格高。 电磁码盘是在导磁性好的软铁和坡莫合金原盘上，用腐蚀的办法作成相位码制的凹凸图形，当磁通通过码盘时，由于磁导大小不一样，其感应电势也不同，因而可区分0和1，到达测量的目的。该种码盘是一种无接触式码盘，具有寿命长‘转速高等优点。它是一种发展前途的直接编码式测量元件。 工作原理，接触式码盘，每个码道上有一个电刷与之接触，最里面一层有一导电公用区，与各码道到点部分连在一起，而与绝缘部分分开。导电公用区接到电源负极。当被测对象带动码盘一起转动时，与电刷串联的电阻上将会出现电流流过或没有电流流过两种情况，带标二进制的1或0.若码盘顺时针转动，就可依次得到按规定编码的数字信输出。如果电刷安装不准就会照成误差。葛莱码没转换一个数字编码，只改变一位，故照成的误差不会超过一个单位。 *******************************************************************************
编码器工作原理 Prepared on 22 November 2020
的工作原理及作用：它是一种将旋转位移转换成一串数字脉冲信号的旋转式，这些脉冲能用来控制角位移，如果编码器与齿轮条或螺旋丝杠结合在一起，也可用于测量直线位移。 编码器产生电信号后由数控制置CNC、可编程逻辑控制器、等来处理。这些传感器主要应用在下列方面：机床、材料加工、电动机反馈系统以及测量和控制设备。在ELTRA编码器中角位移的转换采用了光电扫描原理。读数系统是基于径向分度盘的旋转，该分度由交替的透光窗口和不透光窗口构成的。此系统全部用一个红外垂直照射，这样光就把盘子上的图像投射到接收器表面上，该接收器覆盖着一层，称为准直仪，它具有和光盘相同的窗口。接收器的工作是感受光盘转动所产生的光变化，然后将光变化转换成相应的电变化。一般地，也能得到一个速度信号，这个信号要反馈给器，从而调节的输出数据。故障现象： 1、旋转编码器坏（无输出）时，变频器不能正常工作，变得运行速度很慢，而且一会儿变频器保护，显示“PG断开”...联合动作才能起作用。要使电信号上升到较高电平，并产生没有任何干扰的方波脉冲，这就必须用电路来处理。编码器pg接线与参数与编码器pg之间的连接方式,必须与编码器pg的型号相对应。一般而言,编码器pg型号分差动输出、集电极开路输出和推挽输出三种,其信号的传递方式必须考虑到变频器pg卡的,因此选择合适的pg卡型号或者设置合理. 编码器一般分为增量型与绝对型，它们存着最大的区别：在的情况下，位置是从零位标记开始计算的脉冲数量确定的，而绝对型编码器的位置是由输出代码的读数确定的。在一圈里，每个位置的输出代码的读数是唯一的；因此，当断开时，绝对型编码器并不与实际的位置分离。如果电源再次接通，那么位置读数仍是当前的，有效的；不像增量编码器那样，必须去寻找零位标记。 现在编码器的厂家生产的系列都很全，一般都是专用的，如电梯专用型编码器、机床专用编码器、专用型编码器等，并且编码器都是智能型的，有各种并行接口可以与其它设备通讯。 编码器是把角位移或直线位移转换成电信号的一种装置。前者成为码盘，后者称码尺．按照读出方式编码器可以分为接触式和非接触式两种．接触式采用电刷输出，一电刷接触导电区或绝缘区来表示代码的状态是“１”还是“０”；非接触式的接受敏感元件是光敏元件或磁敏元件，采用光敏元件时以透光区和不透光区来表示代码的状态是“１”还是“０”。 按照工作原理编码器可分为增量式和绝对式两类。是将位移转换成周期性的电信号，再把这个电信号转变成计数脉冲，用脉冲的个数表示位移的大小。的每一个位置对应一个确定的数字码，因此它的示值只与测量的起始和终止位置有关，而与测量的中间过程无关。 旋转增量式编码器以转动时输出脉冲，通过计数设备来知道其位置，当编码器不动或停电时，依靠计数设备的内部记忆来记住位置。这样，当停电后，编码器不能有任何的移动，当来电工作时，编码器输出脉冲过程中，也不能有干扰而丢失脉冲，不然，计数设备记忆的零点就会偏移，而且这种偏移的量是无从知道的，只有错误的生产结果出现后才能知道。解决的方法是增加参考点，编码器每经过参考点，将参考位置修正进计数设备的记忆位置。在参考点以前，是不能保证位置的准确性的。为此，在工控中就有每次操作先找参考点，开机找零等方法。这样的编码器是由码盘的机械位置决定的，它不受停电、干扰的影响。 绝对编码器由机械位置决定的每个位置的唯一性，它无需记忆，无需找参考点，而且不用一直计数，什么时候需要知道位置，什么时候就去读取它的位置。这样，编码器的抗干扰特性、数据的可靠性大大提高了。 由于绝对编码器在定位方面明显地优于增量式编码器，已经越来越多地应用于工控定位中。绝对型编码器因其高精度，输出位数较多，如仍用并行输出，其每一位输出信号必须确保连接很好，对于较复杂工况还要隔离，连接芯数多，由此带来诸多不便和降低可靠性，因此，绝对编码器在多位数输出型，一般均选用串行输出或型输出，德国生产的绝对型编码器串行输出最常用的是SSI （同步串行输出）。
磁旋转编码器常见问题 常见问题：磁旋转编码器I C 一般性问题 Q1:芯片如果不能按预期工作，我需要进行哪些测试才能找出原因？ Q2:可以在不编程的情况下使用旋转编码器芯片吗？ Q3:如何知道上电之后角度数据何时有效？ Q4:启动时间是否会随温度而改变？ Q5:不同类型的输出可用于哪些应用？ Q6:我可以利用数字输出驱动大于4m A的电流，例如驱动一个10m A的L E D吗？Q7:为什么已存在下拉电阻还必须将P R O G连接到V S S？ Q8:对准模式下限制数值32是什么意思？ Q9:可以得到的最佳精度是多少？ Q10:可以得到优于0.1度的精度吗？ Q11地利微电子可以校准芯片以实现最佳的精度吗？ Q12:数据资料中显示的误差曲线对于所有产品都是一样的吗？ Q13:编码器的重复性是指什么？ Q14:重复性怎样随着温度改变？ Q15:C S n引脚可以永久地连接到V S S吗？ Q16:角度数据采样与C S n是同步的吗？ Q17:奥地利微电子可以提供预先编程的定制化编码器吗？ Q18:编码器可承受的振动水平怎样？ Q19:怎样降低A S5040/43/45的功耗？ 磁铁相关问题 Q20:推荐的磁铁水平偏离容差是多少？ Q21:如果不能将磁铁对准在推荐的容差内，会发生什么呢？ Q22:我可以将编码器I C安装在环形磁铁的周围吗？ Q23:怎样才能扩展磁铁的垂直间距？ Q24:如果在―绿色‖（适当）范围之外使用传感器会有什么后果？ Q25:哪些类型的磁铁可以和A S5035/40/43/45配合使用？ Q26:在旋转轴内安装磁铁的时候需要注意什么？ Q27:为什么在移除磁铁的时候不能触发C O F和L I N报警？ Q28:为什么即使移除磁铁时我仍可以得到随机的角度数据？ Q29:在什么磁场范围可以得到M a g I n c/-D e c、L I N和C O F报警信号？ Q30:如何分辨磁铁场强过弱（或丢失）与磁铁场强过强的情况？ Q31:要获得零位读数时，磁铁要处于哪一个缺省位置？ Q32:磁编码器是如何做到对于外部磁场不敏感的？ A S5035，A S5040，A S5045 磁旋转编码器产品系列常见问题 A S50000磁旋转编码器产品系列 常见问题 Q33:是否需要屏蔽传感器以避免外部磁场的影响？ Q34:B L D C电动机的强磁场转子磁铁会对编码器造成什么影响？ Q35:我可以将其它材料放置到磁铁和I C之间吗？
编码器的工作原理及分类 编码器的工作原理及作用：它是一种将旋转位移转换成一串数字脉冲信号的旋转式传感器，这些脉冲能用来控制角位移，如果编码器与齿轮条或螺旋丝杠结合在一起，也可用于测量直线位移。 编码器产生电信号后由数控制置CNC、可编程逻辑控制器PLC、控制系统等来处理。这些传感器主要应用在下列方面：机床、材料加工、电动机反馈系统以及测量和控制设备。在ELTRA编码器中角位移的转换采用了光电扫描原理。读数系统是基于径向分度盘的旋转，该分度由交替的透光窗口和不透光窗口构成的。此系统全部用一个红外光源垂直照射，这样光就把盘子上的图像投射到接收器表面上，该接收器覆盖着一层光栅，称为准直仪，它具有和光盘相同的窗口。接收器的工作是感受光盘转动所产生的光变化，然后将光变化转换成相应的电变化。一般地，旋转编码器也能得到一个速度信号，这个信号要反馈给变频器，从而调节变频器的输出数据。 故障现象：旋转编码器坏（无输出）时，变频器不能正常工作，变得运行速度很慢，而且一会儿变频器保护，显示“PG断开”。。。联合动作才能起作用。要使电信号上升到较高电平，并产生没有任何干扰的方波脉冲，这就必须用电子电路来处理。编码器pg接线与参数矢量变频器与编码器pg之间的连接方式，必须与编码器pg的型号相对应。一般而言，编码器pg型号分差动输出、集电极开路输出和推挽输出三种，其信号的传递方式必须考虑到变频器pg卡的接口，因此选择合适的pg卡型号或者设置合理。 编码器一般分为增量型与绝对型，它们存着最大的区别：在增量编码器的情况下，位置是从零位标记开始计算的脉冲数量确定的，而绝对型编码器的位置是由输出代码的读数确定的。在一圈里，每个位置的输出代码的读数是唯一的；因此，当电源断开时，绝对型编码器并不与实际的位置分离。如果电源再次接通，那么位置读数仍是当前的，有效的；不像增量编码器那样，必须去寻找零位标记。 现在编码器的厂家生产的系列都很全，一般都是专用的，如电梯专用型编码器、机床专用
增量式编码器的A.B.Z 编码器A、B、Z相及其关系
TTL编码器A相，B相信号，Z相信号,U相信号，V相信号，W相信号，分别有什么关系？ 对于这个问题的回答我们从以下几个方面说明： 编码器只有A相、B相、Z相信号的概念。 所谓U相、V相、W相是指的电机的主电源的三相交流供电，与编码器没有任何关系。“A相、B相、Z相”与“U相、V相、W相”是完全没有什么关系的两种概念，前者是编码器的通道输出信号；后者是交流电机的三 相主回路供电。 而编码器的A相、B相、Z相信号中，A、B两个通道的信号一般是正交（即互差90°）脉冲信号；而Z相是零脉冲信号。详细来说，就是——一般编码器输出信号除A、B两相（A、B两通道的信号序列相位差为90度）外，每转一圈还输出一个零位脉冲Z。 当主轴以顺时针方向旋转时，输出脉冲A通道信号位于B通道之前；当主轴逆时针旋转时，A通道信号则位于B通道之后。从而由此判断主轴是正转还是反转。 另外，编码器每旋转一周发一个脉冲，称之为零位脉冲或标识脉冲（即Z相信号），零位脉冲用于决定零位置或标识位置。要准确测量零位脉冲，不论旋转方向，零位脉冲均被作为两个通道的高位组合输出。由于通道之间的相位差的存在，零位脉冲仅为脉冲长度的一半。 带U、V、W相的编码器，应该是伺服电机编码器 A、B相是两列脉冲，或正弦波、或方波，两者的相位相差90度，因此既可以测量转速，还可以测量电机的旋转方向Z相是参考脉冲，每转一圈输出一个脉冲，脉冲宽度往往只占1/4周期，其作用是编码器自我校正用的，使得编码器在断电或丢失脉冲的 时候也能正常使用。 ABZ是编码器的位置信号，UVW是电机的磁极信号，一般用于同步电机； AB对于TTL/HTL编码器来说，AB相根据编码器的细分度不同，每圈有很多个，但Z相每圈只有一个； UVW磁极信号之间相位差是120度，随着编码器的角度转动而转动，与ABZ 之间可以说没有直接关系。 /#############################################################
编码器的工作原理及作用：它是一种将旋转位移转换成一串数字脉冲信号的旋转式传感器，这些脉冲能用来控制角位移，如果编码器与齿轮条或螺旋丝杠结合在一起，也可用于测量直线位移。 编码器产生电信号后由数控制置CNC、可编程逻辑控制器PLC、控制系统等来处理。这些传感器主要应用在下列方面：机床、材料加工、电动机反馈系统以及测量和控制设备。在ELTRA编码器中角位移的转换采用了光电扫描原理。读数系统是基于径向分度盘的旋转，该分度由交替的透光窗口和不透光窗口构成的。此系统全部用一个红外光源垂直照射，这样光就把盘子上的图像投射到接收器表面上，该接收器覆盖着一层光栅，称为准直仪，它具有和光盘相同的窗口。接收器的工作是感受光盘转动所产生的光变化，然后将光变化转换成相应的电变化。一般地，旋转编码器也能得到一个速度信号，这个信号要反馈给变频器，从而调节变频器的输出数据。故障现象：1、旋转编码器坏（无输出）时，变频器不能正常工作，变得运行速度很慢，而且一会儿变频器保护，显示“PG断开”...联合动作才能起作用。要使电信号上升到较高电平，并产生没有任何干扰的方波脉冲，这就必须用电子电路来处理。编码器pg接线与参数矢量变频器与编码器pg之间的连接方式,必须与编码器pg的型号相对应。一般而言,编码器pg型号分差动输出、集电极开路输出和推挽输出三种,其信号的传递方式必须考虑到变频器pg卡的接口,因此选择合适的pg卡型号或者设置合理. 编码器一般分为增量型与绝对型，它们存着最大的区别：在增量编码器的情况下，位置是从零位标记开始计算的脉冲数量确定的，而绝对型编码器的位置是由输出代码的读数确定的。在一圈里，每个位置的输出代码的读数是唯一的；因此，当电源断开时，绝对型编码器并不与实际的位置分离。如果电源再次接通，那么位置读数仍是当前的，有效的；不像增量编码器那样，必须去寻找零位标记。 现在编码器的厂家生产的系列都很全，一般都是专用的，如电梯专用型编码器、机床专用编码器、伺服电机专用型编码器等，并且编码器都是智能型的，有各种并行接口可以与其它设备通讯。 编码器是把角位移或直线位移转换成电信号的一种装置。前者成为码盘，后者称码尺．按照读出方式编码器可以分为接触式和非接触式两种．接触式采用电刷输出，一电刷接触导电区或绝缘区来表示代码的状态是“１”还是“０”；非接触式的接受敏感元件是光敏元件或磁敏元件，采用光敏元件时以透光区和不透光区来表示代码的状态是“１”还是“０”。 按照工作原理编码器可分为增量式和绝对式两类。增量式编码器是将位移转换成周期性的电信号，再把这个电信号转变成计数脉冲，用脉冲的个数表示位移的大小。绝对式编码器的每一个位置对应一个确定的数字码，因此它的示值只与测量的起始和终止位置有关，而与测量的中间过程无关。 旋转增量式编码器以转动时输出脉冲，通过计数设备来知道其位置，当编码器不动或停电时，依靠计数设备的内部记忆来记住位置。这样，当停电后，编码器不能有任何的移动，当来电工作时，编码器输出脉冲过程中，也不能有干扰而丢失脉冲，不然，计数设备记忆的零点就会偏移，而且这种偏移的量是无从知道的，只有错误的生产结果出现后才能知道。解决的方法是增加参考点，编码器每经过参考点，将参考位置修正进计数设备的记忆位置。在参考点以前，是不能保证位置的准确性的。为此，在工控中就有每次操作先找参考点，开机找零等方法。这样的编码器是由码盘的机械位置决定的，它不受停电、干扰的影响。 绝对编码器由机械位置决定的每个位置的唯一性，它无需记忆，无需找参考点，而且不用一直计数，什么时候需要知道位置，什么时候就去读取它的位置。这样，编码器的抗干扰特性、数据的可靠性大大提高了。 由于绝对编码器在定位方面明显地优于增量式编码器，已经越来越多地应用于工控定位中。绝对型编码器因其高精度，输出位数较多，如仍用并行输出，其每一位输出信号必须确保连接很好，对于较复杂工况还要隔离，连接电缆芯数多，由此带来诸多不便和降低可靠性，
1. 编码器的特点及用途 编码器是通过把机械角度物理量的变化转变成电信号的一种装置；在传感器的分类中，他归属于角位移传感器。 根据编码器的这一特性，编码器主要用于测量转动物体的角位移量，角速度，角加速度，通过编码器把这些物理量转变成电信号输出给控制系统或仪表，控制系统或仪表根据这些量来控制驱动装置。 2. 编码器的主要应用场合： 2.1数控机床及机械附件。 2.2 机器人、自动装配机、自动生产线。 2.3 电梯、纺织机械、缝制机械、包装机械（定长）、印刷机械（同步）、木工机械、塑料机械（定数）、橡塑机械。 2.4 制图仪、测角仪、疗养器雷达等。 最常用的有两种：绝对值编码器和增量式编码器。 信号输出有正弦波（电流或电压）,方波（TTL、HTL）,集电极开路（PNP、NPN）,推拉式多种形式，其中TTL为长线差分驱动（对称A,A-;B,B-;Z,Z-）,HTL也称推拉式、推挽式输出，编码器的信号接收设备接口应与编码器对应。 传感器电源电压一般分为：5V和24V。信号类型： 1、A/B/Z型 2、RS422差分 3、SSI（格雷码） 信号有正弦波的，有方波的。 信号有电流型的，有电压型的 另外SSI编码器输出除了格雷码，也有二进制码的。电压的范围也不仅限于5V和24V 3. 基本原理
3.1 构造 编码器主要是由码盘(圆光栅、指示光栅)、机体、发光器件、感光器件等部件组成。 （1）圆光栅是由涂膜在透明材料或刻画在金属材料上的成放射状的明暗相间的条纹组成的。一个相邻条纹间距称为一个栅节,光栅整周栅节数就是编码器的脉冲数(分辨率)。（注:本公司码盘有三种金属、玻璃、菲林(类似塑料) 三种）。 （2）指示光栅是一片固定不动的,但窗口条纹刻线同圆光栅条纹刻线完全相同的光栅片。 （3）机体是装配圆光栅,指示光栅等部件的载体。 （4）发光器件一般是红外发光管。 （5）感光器件是高频光敏元件;一般有硅光电池和光敏三极管。 3.2 工作原理 由圆光栅和指示光栅组成一对扫描系统,在扫描系统的一侧投射一束红外光,在扫描系统的另一侧的感光器件就可以收到扫描光信号;当圆光栅转动时,感光器件接收到的扫描光信号会发生变化,感光器件可以把光信号转变成电信号并输出给控制系统或仪表。 一般编码器的输出信号为两列成90度相位差的Sin信号和Cos信号(这是由指示光栅的窗口条纹刻线保证的);这些信号的周期等于圆光栅转过一个栅节(P)的移动时间,对Sin信号和Cos信号进行放大及整形就可输出方波脉冲信号。 4. 应用举例 编码器的应用场合十分的广泛，在此列举几个简单事例： (1) 数控机床对加工工件自动检测就是通过编码器来进行检测的：数控机床刀架的对零校准也是通过编码器来实施的。 (2) 编码器在PLC上的应用：一般PLC上都有高速信号输入口，编码器可以作为高速信号输入元件，使PLC更加迅速和精准地实施闭环控制。而在变频器上其一般接变频器的PG卡上。
从增量值编码器到绝对值编码器 旋转增量值编码器以转动时输出脉冲，通过计数设备来计算其位置，当编码器不动或停电时，依靠计数设备的内部记忆来记住位置。这样，当停电后，编码器不能有任何的移动，当来电工作时，编码器输出脉冲过程中，也不能有干扰而丢失脉冲，不然，计 数设备计算并记忆的零点就会偏移，而且这种偏移的量是无从知道的，只有错误的生产结果出现后才能知道。 解决的方法是增加参考点，编码器每经过参考点，将参考位置修正进计数设备的记忆位置。在参考点以前，是不能保证位置的准确性的。为此，在工控中就有每次操作先找参考点，开机找零等方法。 这样的方法对有些工控项目比较麻烦，甚至不允许开机找零（开机后就要知道准确位置），于是就有了绝对编码器的出现。 绝对编码器光码盘上有许多道光通道刻线，每道刻线依次以2线、4线、8线、16线。。。。。。编排，这样，在编码器的每一个位置，通过读取每道刻线的通、暗，获得一 组从2的零次方到2的n-1次方的唯一的2进制编码（格雷码），这就称为n位绝对编码器。这样的编码器是由光电码盘的机械位置决定的，它不受停电、干扰的影响。 绝对编码器由机械位置决定的每个位置是唯一的，它无需记忆，无需找参考点，而且不用一直计数，什么时候需要知道位置，什么时候就去读取它的位置。这样，编码器的抗干扰特性、数据的可靠性大大提高了。 从单圈绝对值编码器到多圈绝对值编码器 旋转单圈绝对值编码器，以转动中测量光电码盘各道刻线，以获取唯一的编码，当转动超过360度时，编码又回到原点，这样就不符合绝对编码唯一的原则，这样的编码只能用于旋转范围360度以内的测量，称为单圈绝对值编码器。 如果要测量旋转超过360度范围，就要用到多圈绝对值编码器。 编码器生产厂家运用钟表齿轮机械的原理，当中心码盘旋转时，通过齿轮传动另一组码盘（或多组齿轮，多组码盘），在单圈编码的基础上再增加圈数的编码，以扩大编 码器的测量范围，这样的绝对编码器就称为多圈式绝对编码器，它同样是由机械位置确定编码，每个位置编码唯一不重复，而无需记忆。
旋转编码器的输出电路以及常用术语介绍 来源：互联网 旋转编码器是用来测量转速的装置，光电式旋转编码器通过光电转换，可将输出轴的角位移、角速度等机械量转换成相应的电脉冲以数字量输出(REP)。当旋转编码器轴带动光栅盘旋转时，经发光元件发出的光被光栅盘狭缝切割成断续光线，并被接收元件接收产生初始信号。该信号经后继电路处理后，输出脉冲或代码信号。旋转编码器的特点是体积小，重量轻，品种多，功能全，频响高，分辨能力高，力矩小，耗能低，性能稳定，可靠使用寿命长等特点。其主要种类有增量式编码器、绝对值编码器、正弦波编码器。 输出电路图解 1、NPN电压输出和NPN集电极开路输出线路 PNP开路集电极输出
电压输出 此线路仅有一个NPN型晶体管和一个上拉电阻组成，因此当晶体管处于静态时，输出电压是电源电压，它在电路上类似于TTL逻辑，因而可以与之兼容。在有输出时，晶体管饱和，输出转为0VDC的低电平，反之由零跳向正电压。 随着电缆长度、传递的脉冲频率、及负载的增加，这种线路形式所受的影响随之增加。因此要达到理想的使用效果，应该对这些影响加以考虑。集电极开路的线路取消了上拉电阻。这种方式晶体管的集电极与编码器电源的反馈线是互不相干的，因而可以获得与编码器电压不同的电流输出信号。 2、PNP和PNP集电极开路线路 该线路与NPN线路是相同，主要的差别是晶体管，它是PNP型，其发射极强制接到正电压，如果有电阻的话，电阻是下拉型的，连接到输出与零伏之间。 3、推挽式线路 这种线路用于提高线路的性能，使之高于前述各种线路。事实上，NPN电压输出线路的主要局限性是因为它们使用了电阻，在晶体管关闭时表现出比晶体管高得多的阻抗，为克服些这缺点，在推挽式线路中额外接入了另一个晶体管，这样无论是正方向还是零方向变换，输出都是低阻抗。推挽式线路提高了频率与特性，有利于更长的线路数据传输，即使是高速率时也是如此。信号饱和的电平仍然保持较低，但与上述的逻辑相比，有时较高。任何情况下推挽式线路也都可应用于NPN或PNP线路的接收器。
编码器工作原理及作用-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
编码器工作原理及作用 工作原理 德国siko编码器 由一个中心有轴的光电码盘，其上有环形通、暗的刻线，有光电发射和接收器件读取,获得四组正弦波信号组合成A、B、C、D,每个正弦波相差90度相位差（相对于一个周波为360度），将C、D信号反向，叠加在A、B两相上，可增强稳定信号；另每转输出一个Z相脉冲以代表零位参考位。 由于A、B两相相差90度，可通过比较A相在前还是B相在前，以判别编码器的正转与反转，通过零位脉冲，可获得编码器的零位参考位。编码器码盘的材料有玻璃、金属、塑料，玻璃码盘是在玻璃上沉积很薄的刻线，其热稳定性好，精度高，金属码盘直接以通和不通刻线，不易碎，但由于金属有一定的厚度，精度就有限制，其热稳定性就要比玻璃的差一个数量级，塑料码盘是经济型的，其成本低，但精度、热稳定性、寿命均要差一些。 分辨率—编码器以每旋转360度提供多少的通或暗刻线称为分辨率，也称解析分度、或直接称多少线，一般在每转分度5~10000线。 作用 它是一种将旋转位移转换成一串数字脉冲信号的旋转式传感器，这些脉冲能用来控制角位移，如果编码器与齿轮条或螺旋丝杠结合在一起，也可用于测量直线位移。 编码器产生电信号后由数控制置CNC、可编程逻辑控制器PLC、控制系统等来处理。这些传感器主要应用在下列方面：机床、材料加工、电动机反馈系统以及测量和控制设备。在ELTRA编码器中角位移的转换采用了光电扫描原理。读数系统是基于径向分度盘的旋转，该分度由交替的透光窗口和不透光窗口构成的。此系统全部用一个红外光源垂直照射，这样光就把盘子上的图像投射到接收器表面上，该接收器覆盖着一层光栅，称为准直仪，它具有和光盘相同的窗口。接收器的工作是感受光盘转动所产生的光变化，然后将光变化转换成相应的电变化。一般地，旋转编码器也能得到一个速度信
增量式编码器是将位移转换成周期性的电信号，再把这个电信号转变成计数脉冲，用脉冲的个数表示位移的大小。 编码器是把角位移或直线位移转换成电信号的一种装置。 前者成为码盘，后者称码尺。按照读出方式编码器可以分为接触式和非接触式两种。接触式采用电刷输出，以电刷接触导电区或绝缘区来表示代码的状态是“1”还是“0”；非接触式的接受敏感元件是光敏元件或磁敏元件，采用光敏元件时以透光区和不透光区来表示代码的状态是“1”还是“0”。 按照工作原理编码器可分为增量式和绝对式两类。增量式编码器是将位移转换成周期性的电信号，再把这个电信号转变成计数脉冲，用脉冲的个数表示位移的大小，绝对式编码器的每一个位置对应一个确定的数字码，因此它的示值只与测量的起始和终止位置有关，而与测量的中间过程无关。 旋转增量式编码器以转动时输出脉冲，通过计数设备来知道其位置，当编码器不动或停电时，依靠计数设备的内部记忆来记住位置。这样，当停电后，编码器不能有任何的移动，当来电工作时，编码器输出脉冲过程中，也不能有干扰而丢失脉冲，不然，计数设备记忆的零点就会偏移，而且这种偏移的量是无从知道的，只有错误的生产结果出现后才能知道。 解决的方法是增加参考点，编码器每经过参考点，将参考位置修正进计数设备的记忆位置。在参考点以前，是不能保证位置的准确性的。为此，在工控中就有每次操作先找参考点，开机找零等方法。 比如，打印机扫描仪的定位就是用的增量式编码器原理，每次开机，我们都能听到噼哩啪啦的一阵响，它在找参考零点，然后才工作。 增量式编码器特点： 增量式编码器转轴旋转时，有相应的脉冲输出，其旋转方向的判别和脉冲数量的增减借助后部的判向电路和计数器来实现。其计数起点任意设定，可实现多圈无限累加和测量。还可以把没转发出一个脉冲的Z信号，作为参考机械零位。编码器轴转一圈会输出固定的脉冲，脉冲数由编码器光栅的线数决定。需要提高分辨率时，可利用90 度相位差的A、B两路信号对原脉冲数进行倍频，或者更换高分辨率编码器。 增量式角度数字编码器的工作原理：
增量式旋转编码器工作原理 增量式旋转编码器通过内部两个光敏接受管转化其角度码盘的时序和相位关系，得到其角度码盘角度位移量增加（正方向）或减少（负方向）。在接合数字电路特别是单片机后，增量式旋转编码器在角度测量和角速度测量较绝对式旋转编码器更具有廉价和简易的优势。 下面对增量式旋转编码器的内部工作原理（附图） A,B两点对应两个光敏接受管，A,B两点间距为 S2 ,角度码盘的光栅间距分别为S0和S1。 当角度码盘以某个速度匀速转动时，那么可知输出波形图中的S0：S1：S2比值与实际图的S0：S1：S2比值相同，同理角度码盘以其他的速度匀速转动时，输出波形图中的S0：S1：S2比值与实际图的S0：S1：S2比值仍相同。如果角度码盘做变速运动，把它看成为多个运动周期（在下面定义）的组合，那么每个运动周期中输出波形图中的S0：S1：S2比值与实际图的S0：S1：S2比值仍相同。 通过输出波形图可知每个运动周期的时序为 A B 1 1 0 1 0 0 1 0 A B 1 1 1 0 0 0 0 1 我们把当前的A,B输出值保存起来，与下一个A,B输出值做比较，就可以轻易的得出角度码盘的运动方向， 如果光栅格S0等于S1时，也就是S0和S1弧度夹角相同，且S2等于S0的1/2，那么可得到此次角度码盘运动位移角度为S0弧度夹角的1/2，除以所消毫的时间，就得到此次角度码盘运动位移角速度。
S0等于S1时，且S2等于S0的1/2时，1/4个运动周期就可以得到运动方向位和位移角度，如果S0不等于S1，S2不等于S0的1/2，那么要1个运动周期才可以得到运动方向位和位移角度了。 旋转编码器只有增量型和绝对值型两种吗?这两种旋转编码器如何区分?工作原理有何不同? 只有增量型和绝对型 增量型只是测角位移(间接为角速度)增量,以前一时刻为基点.而绝对型测从开始工作后角位移量. 增量型测小角度准,大角度有累积误差 绝对型测小角度相对不准,但大角度无累积误差 旋转编码器是用来测量转速的装置。它分为单路输出和双路输出两种。技术参数主要有每转脉冲数（几十个到几千个都有），和供电电压等。单路输出是指旋转编码器的输出是一组脉冲，而双路输出的旋转编码器输出两组相位差90度的脉冲，通过这两组脉冲不仅可以测量转速，还可以判断旋转的方向。 编码器的原理: 编码器的原理与应用 编码器是一种将角位移转换成一连串电数字脉冲的旋转式传感器，这些脉冲能用来控制角位移，如果编码器与齿条或螺旋杆结合在一起，也可于控制直线位移。 编码器中角位移的转换采用了光电扫描原理。读数系统是基于径向分度盘的旋转，该分度盘是由交替的透光窗口和不透光窗口构成的。此系统全部用一个红外光源垂直照射，这样光就把盘子和图像投射到接收器表面上，该接收器覆盖着一层光栅，称为准直仪，它具有和光盘相同的窗口。接收器的工作是感受光盘转动所产生的光变化，然后将光变化转换成相应的电变化。 增量型编码器 增量型编码器一般给出两种方波，它们的相位差90度，通常称为通道A和通道B。只有一个通道的读数给出与转速有关的信息，与此同时，通过所取得的第二通道信号与第一通道信号进行顺序对比的基础上，得到旋转方向的信号。还有一个可利用的信号称为Z通道或零通道，该通道给出编码器轴的绝对零位。此信号是一个方波，其相位与A通道在同一中心线上，宽度与A通道相同。 增量型编码器精度取决于机械和电气的因素，这些因素有：光栅分度误差、光盘偏心、轴承偏心、电子读数装置引入的误差以及光学部分的不精确性，误差存在于任何编码器中。 编码器如以信号原理来分，有增量型编码器，绝对型编码器。增量型编码器(旋转型) 工作原理： 由一个中心有轴的光电码盘，其上有环形通、暗的刻线，有光电发射和接收器件读取,获得四组正弦波信号组合成A、B、C、D,每个正弦波相差90度相位差（相对于一个周波为360度），将C、D信号反向 ，叠加在A、B两相上，可增强稳定信号；另每转输出一个Z相脉冲以代表零位参考位。 由于A、B两相相差90度，可通过比较A相在前还是B相在前，以判别编码器的正转与反转，通过零位脉冲，可获得编码器的零位参考位。 编码器码盘的材料有玻璃、金属、塑料，玻璃码盘是在玻璃上沉积很薄的刻线，其热稳定性好，精度高，金属码盘直接以通和不通刻线，不易碎，但由于金属有一定的厚度，精度就有限制，其热稳定性就要比玻璃的差一个数量级，塑料码盘是经济型的，其成本低，但精度、热稳定性、寿命均要差一些。
1.接近开关 接近开关是一种无需与运动部件进行机械直接接触而可以操作的位置开关，当物体接近开关的感应面到动作距离时，不需要机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给计算机（plc)装置提供控制指令。接近开关是种开关型传感器 （即无触点开关），它既有行程开关、微动开关的特性，同时具有传感性能，且动作可靠，性能稳定，频率响应快，应用寿命长，抗干扰能力强等、并具有防水、防震、耐腐蚀等特点。产品有电感式、电容式、霍尔式、交、直流型。接近开关又称无触点接近开关，是理想的电子开关量传感器。当金属检测体接近开关的感应区域，开关就能无接触，无压力、无火花、迅速发出电气指令，准确反应出运动机构的位置和行程，即使用于一般的行程控制，其定位精度、操作频率、使用寿命、安装调整的方便性和对恶劣环境的适用能力，是一般机械式行程开关所不能相比的。它广泛地应用于机床、冶金、化工、轻纺和印刷等行业。在自动控制系统中可作为限位、计数、定位控制和自动保护环节等。
性能特点： ?在各类开关中，有一种对接近它物件有“感知”能力的元件——位移传感器。利用位移传感器对接近物体的敏感特性达到控制开关通或断的目的，这就是接近开关。 ?当有物体移向接近开关，并接近到一定距离时，位移传感器才有“感知”，开关才会动作。通常把这个距离叫“检出距离”。但不同的接近开关检出距离也不同。 ?有时被检测验物体是按一定的时间间隔，一个接一个地移向接近开关，又一个一个地离开，这样不断地重复。不同的接近开关，对检测对象的响应能力是不同的。这种响应特性被称为“响应频率”。
分类： ?无源接近开关这种开关不需要电源，通过磁力感应控制开 关的闭合状态。当磁或者铁质 触发器靠近开关磁场时，和开 关内部磁力作用控制闭合。特 点：不需要电源，非接触式， 免维护，环保

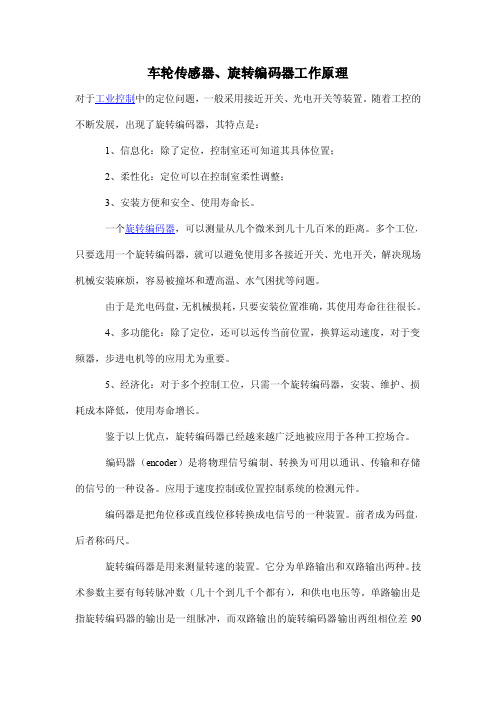

车轮传感器、旋转编码器工作原理 对于工业控制中的定位问题，一般采用接近开关、光电开关等装置。随着工控的不断发展，出现了旋转编码器，其特点是： 1、信息化：除了定位，控制室还可知道其具体位置； 2、柔性化：定位可以在控制室柔性调整； 3、安装方便和安全、使用寿命长。 一个旋转编码器，可以测量从几个微米到几十几百米的距离。多个工位，只要选用一个旋转编码器，就可以避免使用多各接近开关、光电开关，解决现场机械安装麻烦，容易被撞坏和遭高温、水气困扰等问题。 由于是光电码盘，无机械损耗，只要安装位置准确，其使用寿命往往很长。 4、多功能化：除了定位，还可以远传当前位置，换算运动速度，对于变频器，步进电机等的应用尤为重要。 5、经济化：对于多个控制工位，只需一个旋转编码器，安装、维护、损耗成本降低，使用寿命增长。 鉴于以上优点，旋转编码器已经越来越广泛地被应用于各种工控场合。 编码器（encoder）是将物理信号编制、转换为可用以通讯、传输和存储的信号的一种设备。应用于速度控制或位置控制系统的检测元件。 编码器是把角位移或直线位移转换成电信号的一种装置。前者成为码盘，后者称码尺。 旋转编码器是用来测量转速的装置。它分为单路输出和双路输出两种。技术参数主要有每转脉冲数（几十个到几千个都有），和供电电压等。单路输出是指旋转编码器的输出是一组脉冲，而双路输出的旋转编码器输出两组相位差90
