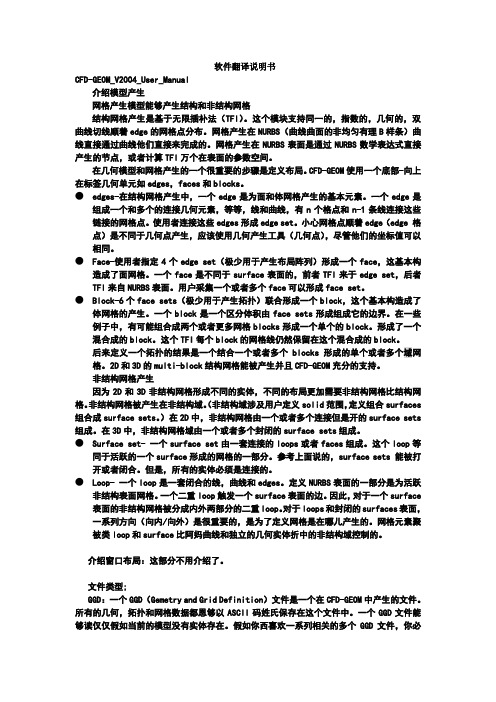

软件翻译说明书
CFD-GEOM_V2004_User_Manual
介绍模型产生
网格产生模型能够产生结构和非结构网格
结构网格产生是基于无限插补法（TFI）。这个模块支持同一的，指数的，几何的，双曲线切线顺着edge的网格点分布。网格产生在NURBS（曲线曲面的非均匀有理B样条）曲线直接通过曲线他们直接来完成的。网格产生在NURBS表面是通过NURBS数学表达式直接产生的节点，或者计算TFI万个在表面的参数空间。
在几何模型和网格产生的一个很重要的步骤是定义布局。CFD-GEOM使用一个底部-向上在标签几何单元如edges，faces和blocks。
●edges-在结构网格产生中，一个edge是为面和体网格产生的基本元素。一个edge是
组成一个和多个的连接几何元素，等等，线和曲线，有n个格点和n-1条线连接这些链接的网格点。使用者连接这些edges形成edge set。小心网格点顺着edge（edge 格点）是不同于几何点产生，应该使用几何产生工具（几何点），尽管他们的坐标值可以相同。
●Face-使用者指定4个edge set（极少用于产生布局阵列）形成一个face，这基本构
造成了面网格。一个face是不同于surface表面的，前者TFI来于edge set，后者TFI来自NURBS表面。用户采集一个或者多个face可以形成face set。
●Block-6个face sets（极少用于产生拓扑）联合形成一个block，这个基本构造成了
体网格的产生。一个block是一个区分体积由face sets形成组成它的边界。在一些例子中，有可能组合成两个或者更多网格blocks形成一个单个的block。形成了一个混合成的block。这个TFI每个block的网格线仍然保留在这个混合成的block。
后来定义一个拓扑的结果是一个结合一个或者多个blocks形成的单个或者多个域网格。2D和3D的multi-block结构网格能被产生并且CFD-GEOM充分的支持。
非结构网格产生
因为2D和3D非结构网格形成不同的实体，不同的布局更加需要非结构网格比结构网格。非结构网格被产生在非结构域。（非结构域涉及用户定义solid范围，定义组合surfaces 组合成surface sets。）在2D中，非结构网格由一个或者多个连接但是开的surface sets 组成。在3D中，非结构网格域由一个或者多个封闭的surface sets组成。
●Surface set- 一个surface set由一套连接的loops或者faces组成。这个loop等
同于活跃的一个surface形成的网格的一部分。参考上面说的，surface sets 能被打开或者闭合。但是，所有的实体必须是连接的。
●Loop- 一个loop是一套闭合的线，曲线和edges。定义NURBS表面的一部分是为活跃
非结构表面网格。一个二重loop触发一个surface表面的边。因此，对于一个surface 表面的非结构网格被分成内外两部分的二重loop。对于loops和封闭的surfaces表面，一系列方向（向内/向外）是很重要的，是为了定义网格是在哪儿产生的。网格元素聚被类loop和surface比阿妈曲线和独立的几何实体折中的非结构域控制的。
介绍窗口布局：这部分不用介绍了。
文件类型;
GGD：一个GGD（Gemetry and Grid Definition）文件是一个在CFD-GEOM中产生的文件。所有的几何，拓扑和网格数据都恩够以ASCII码姓氏保存在这个文件中。一个GGD文件能够读仅仅假如当前的模型没有实体存在。假如你西喜欢一系列相关的多个GGD文件，你必
须分开的哦读入，然后合并。
DTF：文件保存成DTF（Date Transfer Facility）格式。这是一个对CFDRC软件的标准网格格式。
其他文件无关紧要，不翻译了。
实体的等级：
可以直接在此输入坐标。
控制面板：
介绍：控制面板能够让你绘制几何模型，产生网格和控制网网格质量。这个控制面板在CFD-GEOM窗口的右边。如图所示。
Geometry板能够让你执行几何模型和定位控制板。在这可以操作基本的几何实体诸如点，线，圆，曲线和表面。几何板有下面的工具按钮，当你点击一个按钮，更多选择将可以创造实体。
控制点能够让你指定一条曲线或者一个表面的外形。 显示控制点：
1. 选择一条曲线或者表面在图形面上。
2. 点击鼠标右键，一个菜单出现。
