单片机硬件构成
单片机是一种集成电路芯片，是现代电子设备中智能控制的核心部件。它采用高度集成的设计和先进的制程工艺，集成了微处理器核心、存储器、输入输出接口、时钟电路等多个功能模块，实现了计算、存储、控制等多种操作。单片机的硬件构成是其功能实现的基础，下面
我们将介绍单片机硬件构成的一些重要组成部分。
一、中央处理器（CPU）
中央处理器是单片机的核心部件，负责数据处理和指令执行。它包
括运算器和控制器两个功能模块。运算器用于进行算术和逻辑运算，
控制器用于解码指令并控制其他部件的工作。中央处理器的性能和功
能决定了单片机的计算能力和控制能力。
二、存储器
单片机内部集成了多种存储器，包括程序存储器（ROM）、数据存储器（RAM）和特殊功能寄存器等。程序存储器用于存储程序代码，
常用的有闪存和EEPROM等。数据存储器用于存储数据，包括变量、
寄存器等。特殊功能寄存器用于存储特定功能的配置信息和控制状态。
三、输入输出接口
单片机通过输入输出接口与外部设备进行通信和控制。输入接口用
于接收外部信号，常见的输入接口包括数字输入口、模拟输入口、串
行通信接口等。输出接口用于向外部设备发送信号，常见的输出接口
包括数字输出口、模拟输出口、PWM输出等。
四、时钟电路
时钟电路是单片机运行的基础，它提供稳定的时钟信号用于控制和同步各个模块的操作。单片机的时钟电路一般由晶体振荡器、时钟分频电路和时钟源等组成。时钟信号的频率决定了单片机的运行速度，常见的频率有8MHz、16MHz等。
五、复位电路
复位电路用于将单片机从初始状态恢复到稳定的工作状态。当单片机上电或发生异常情况时，复位电路可以自动将其复位，并清除各个模块的寄存器值，确保单片机的可靠运行。复位电路通常由复位检测电路和复位发生器组成。
六、外设接口
单片机通过外设接口与外部设备进行连接和控制。外设接口包括通用输入输出口（GPIO）、串行通信接口（UART/SPI/I2C）、模拟输入输出口（ADC/DAC）等。通过外设接口，单片机可以与各种传感器、执行器等外部设备进行数据交换和控制操作。
以上是单片机硬件构成的一些重要组成部分，它们协同工作，实现了单片机的计算、存储、控制和通信等功能。单片机作为嵌入式系统的核心，广泛应用于家电、汽车、工控、通信等领域，为现代科技的发展提供了强大的支持。随着集成电路技术的不断进步，单片机硬件构成也在不断改进和发展，为实现更强大的功能和更高的性能提供了可能。
一、51单片机的硬件结构 1. 硬件结构框图 说明：○1微处理器(CPU)：51单片机含一个8位CPU，与通用的CPU功能基本相同，含运算器和控制器，不仅可以字节处理，还可以位处理。例如：未处理、查表、状态检测、中断处理等。 ○2数据存储器(RAM)：51为128B，52为256B；片外最大可扩展到64K。 ○3程序存储器(ROM/EPROM)：8031没有，8051有4K的ROM，8751有4K的EPROM；片外可扩展至64K。 ○4中断系统：5个中断源，2级优先权。 ○5定时器/计数器：2个16位定时/计数器，四种工作方式。 ○6串行口：1个全双工串行口，四种工作方式。可进行串口通信，扩展并行I/O口，多机通信 等。 ○7P1、P2、P3、P0口：四个8位并行I/O口。 ○8特殊功能寄存器(SFR):共21个，对片内部件进行管理、控制、监视；实际上是一些控制寄存器和状态寄存器，是一个具有特殊功能的RAM区。 2. 引脚排列 (1)电源及时钟引脚 ○1电源引脚：Vcc(40脚)解5V电源、Vss(20脚)接地。 ○2时钟引脚：两个始终引脚XTAL1、XTAL2外接晶振，或接晶体与片内反相放大器构成振荡器。 XTAL1(19脚)：内部反相放大器的输入端。若接晶振则应接地；XTAL2(18脚)：内部反相放大器 的输出端。若采用外部时钟振荡器，该引脚接收时钟振荡信号。 (2)控制引脚 ○1RST/Vpd(9脚)：复位信号输入，高电平有效。单片机运行时，此脚持续2个机器周期(24个时钟振荡周期)的高电平，就可复位。平时应为0.5V低电平；Vpd为第二功能，备用电源 输入端。 ○2:ALE为地址锁存允许，正常
单片机复习资料大全 单片机（Microcontroller）是一种集成了微处理器核心、存储器、输入输出接口以及一定数量的外围设备的集成电路。它广泛应用于各个领域，包括工业自动化、消费电子、通信等。由于单片机技术的重要性，学习和掌握相关知识对于电子工程师和计算机专业学生来说非常重要。本文将为您提供一份单片机复习资料大全，助您系统地复习单片机相关的知识。 一、单片机基础 1. 单片机概述 单片机的定义、分类和应用领域； 单片机的组成结构和内部工作原理； 单片机与微处理器的区别与联系。 2. 单片机的发展历程 介绍单片机的历史演进过程； 主要版本和系列的特点和应用。 3. 单片机的基本原理 单片机的指令系统和编程模型； 存储器的层次结构和作用； 寄存器的分类和功能。
4. 单片机的开发环境 单片机开发工具和软件的选择； 开发环境的配置和使用方法； 常见的单片机开发板介绍。 二、单片机的硬件结构 1. 单片机的CPU核心 CPU的结构、运算单元和控制单元； CPU的时钟系统和分频技术； 中断系统和中断向量表。 2. 单片机的存储器系统 存储器的分类、特点和功能； ROM和RAM的区别与应用； 存储器的读写操作和访问速度。 3. 单片机的输入输出 数字量输入输出的原理和实现方法；模拟量输入输出的原理和实现方法；串行通信接口的工作原理和通信协议；
GPIO口的配置和使用。 4. 单片机的定时器和计数器 定时器和计数器的基本原理和功能； 定时器的工作模式和应用； 计数器的工作模式和应用。 三、单片机的程序设计 1. 单片机的编程语言 汇编语言和C语言在单片机编程中的应用；汇编语言和C语言的优缺点比较； 常用的单片机编译器介绍。 2. 汇编语言程序设计 汇编语言的基本语法和指令集； 汇编语言的程序设计方法和技巧； 汇编语言程序的调试和优化。 3. C语言程序设计 C语言的基本语法和数据类型； C语言的流程控制和函数调用；
单片机的基本组成 在讲单片机的组成之前我们先来说一下大家都熟知的计算机 一、计算机的经典结构 在设计计算机时匈牙利籍数学家冯.诺依曼提出的“程序存储”和“二进制运算”的思想。 1、二进制运算决定了计算机的硬件结构。 二进制运算包括二进制算术运算和逻辑运算（逻辑运算的基础是逻辑代数，又称布尔代数）。逻辑量只表示两种不同的状态，可以对应电子线路中的电阻高低、二极管、三极管的通断等。因此，二进制运算决定了计算机可以由电子元器件，特别是集成电路组成。 2、程序存储决定了软件控制硬件工作。因此，计算机的基本结构包括硬件和软件两部分。计算机的工作原理：由输入设备将软件送入存储器，然后由控制器逐条取出存储器中的控制软件，并运行，再将运行结果送到输出设备。 3、计算机的经典结构 根据以上思路，计算机由运算器、控制器、存储器和输入设备、输出设备组成。 图1.1.1 计算机经典结构图 对经典结构中各部分有机组合，就构成了微型计算机。由于各部分的具体电路（元器件及元器件的组合方式）不同，又形成了各种应用形态。 二、微型计算机（Microcomputer）组成及应用形态 1、微型计算机组成 将经典结构中的运算器、控制器组合在一起，再增加一些寄存器等，集成为一个芯片，这个芯片称为微处理器（Microcontroller），即CPU(Center Processing Unit )。这样微型计算机就由CPU、存储器、输入/输出（I/O）接口组成。再配以输入/输出（I/O）设备和软件，就构成了微型计算机应用系统，简称微型计算机。 图1.1.2 微型计算机系统结构图
2、应用形态 （1）系统机（多版机） 微处理器CPU、存储器、I/O端口电路和总线接口等组装在一块主板上，再通过系统总线和外设适配卡连接键盘、显示器、打印机等，再配上系统软件就构成了一个完整的计算机系统。 图1.1.3 微型计算机结构图 这就是办公室、家庭使用的PC机的典型形态。由于较大的存储容量（存储器、硬盘、软盘、光盘等），输入、输出设备齐全，而且软件丰富（系统软件和应用软件），能够进行海量计算和应用系统开发。 (2)单板机 将CPU、存储器、I/O接口芯片和简单的I/O设备等装配在一块线路板上，再配上监控程序（固化在ROM中）就构成了单板机。 图1.1.4 单板机结构图 实验开发系统就是单板机的典型形态：由于有硬件和软件，能独立运行，但I/O设备简单，特别是软件资源少（只有监控程序），不能应用于海量计算和大型应用程序的开发，主要用于计算机原理教学和简单的测试（调试）系统。 三单片机 将CPU、存储器、I/O接口电路集成到一块芯片上，这个芯片称为单片机。
一．单片机概述 单片机是单片微型计算机SCMC（Single Chip MicroComputer）的译名简称，在国内常简称为“单片微机”或“单片机”。 单片机就是把组成微型机算计的各功能部件：包括中央处理器CPU、随机存储器RAM、只读存储器ROM/EPROM、中断系统、定时器/计数器、并行及串行口输入输出I/O接口电路等等部件集成在一块半导体芯片上，所构成的一个完整的微型机算机。即是一个不带外围设备的单芯片微型计算机的电路系统。随着大规模集成电路的发展，单片机内还可包含A/D、D/A转换器、高速输入/输出部件、DMA通道、浮点运算等特殊功能部件。由于单片机的结构和指令功能都是按工业控制要求设计的，特别适合于工业控制及与控制有关的数据处理场合，国外称其为微控制器（Mirocontroller)。 除了工业控制领域，单片微机在家用电器、电子玩具、通信、高级音响、图形处理、语言设备、机器人、计算机等各个领域迅速发展。目前单片微机的世界年产量已达100亿片，而在中国大陆地区单片微机的年应用量已达6亿片左右，截止2001年4月，由中国大陆地区自行设计和生产的单片微机也已达到2000万片。综观二十多年的发展过程，单片微机正朝多功能、多选择、高速度、低功耗、低价格、扩大存储容量和加强I/O功能及结构兼容方向发展。单片机是典性的嵌入式系统，单片机系统的体系结构和指令系统结构，是按照嵌入式控制应用而设计的。作为嵌入式应用时，即嵌入到对象环境、结构、体系中作为其中的一个智能化控制单元，如洗衣机、电视机、VCD、DVD等家用电器，打印机、复印机、通讯设备、智能仪表、现场控制单元等。构成各种嵌入式的应用电路，统称为单片机应用系统。 二．DJ-598KC实验系统相关知识 1.认识DJ-598KC+单片机开发系统的结构 2.系统主要特点 （1）系统自动识别CPU：40芯扁平电缆 RS232 PC机仿真DJ-598K1 单片机开发系 电源
单片机的基础知识与应用 单片机（Microcontroller Unit，简称MCU）是一种集成了微处 理器、存储器、输入/输出接口和其他相关外设的微型计算机系统。它被广泛应用于控制、计算、通信、显示和测量等方面，是现代 电子技术中不可或缺的组成部分。本文将介绍单片机的基础知识 和应用。 一、单片机的组成 单片机主要由中央处理器（CPU）、存储器和输入/输出接口 （I/O）组成。其中，CPU是单片机的核心，它负责处理指令、运 算和控制操作；存储器用于存储程序代码和数据，包括闪存、 RAM和EEPROM等；I/O接口用于与外部设备进行通信，包括GPIO、串行口、并行口、ADC和DAC等。 二、单片机的编程语言 单片机的编程语言主要有汇编语言和高级语言两种。汇编语言 是由一系列的助记符组成的低级语言，它直接操作CPU的指令， 具有高效性和精确性，但代码量大、难以维护。高级语言是指C、
C++、Java、Python等常用的编程语言，具有较高的可读性、可维护性和可移植性，但执行效率相对较低。 三、单片机的编程流程 单片机的编程流程主要包括编写程序、编译程序、下载程序和调试程序四个步骤。编写程序是指根据应用需求编写单片机程序代码；编译程序是指将程序代码翻译成机器指令；下载程序是指将编译好的程序通过下载工具烧写到单片机内部存储器中；调试程序是指通过上位机或调试器进行程序调试和性能测试。 四、单片机的应用 单片机的应用广泛，包括家电、汽车、电子玩具、医疗设备、工业自动化和通信领域等。下面以家电为例介绍几个单片机的应用。 1. 洗衣机控制系统
洗衣机控制系统由单片机、电机驱动芯片、面板按键、显示屏 等组成。它可以实现洗衣机的自动水位、自动排水、自动拍打、 自动筒清洁、自动脱水等多种功能，提高了洗衣机的智能化和自 动化水平。 2. 空调控制系统 空调控制系统由单片机、传感器、按键、显示屏和电磁继电器 等组成。它可以实现空调的制热、制冷、送风、除湿、时段定时、睡眠模式等功能，为用户提供舒适的室内环境。 3. 炊具控制系统 炊具控制系统由单片机、温度传感器、压力传感器和电磁阀等 组成。它可以实现炊具的自动煮饭、保温、煲汤、炖肉等功能， 提高了炊具的安全性和便捷性。 5、单片机的开发平台
单片机硬件构成 单片机是一种集成电路芯片，是现代电子设备中智能控制的核心部件。它采用高度集成的设计和先进的制程工艺，集成了微处理器核心、存储器、输入输出接口、时钟电路等多个功能模块，实现了计算、存储、控制等多种操作。单片机的硬件构成是其功能实现的基础，下面 我们将介绍单片机硬件构成的一些重要组成部分。 一、中央处理器（CPU） 中央处理器是单片机的核心部件，负责数据处理和指令执行。它包 括运算器和控制器两个功能模块。运算器用于进行算术和逻辑运算， 控制器用于解码指令并控制其他部件的工作。中央处理器的性能和功 能决定了单片机的计算能力和控制能力。 二、存储器 单片机内部集成了多种存储器，包括程序存储器（ROM）、数据存储器（RAM）和特殊功能寄存器等。程序存储器用于存储程序代码， 常用的有闪存和EEPROM等。数据存储器用于存储数据，包括变量、 寄存器等。特殊功能寄存器用于存储特定功能的配置信息和控制状态。 三、输入输出接口 单片机通过输入输出接口与外部设备进行通信和控制。输入接口用 于接收外部信号，常见的输入接口包括数字输入口、模拟输入口、串 行通信接口等。输出接口用于向外部设备发送信号，常见的输出接口 包括数字输出口、模拟输出口、PWM输出等。
四、时钟电路 时钟电路是单片机运行的基础，它提供稳定的时钟信号用于控制和同步各个模块的操作。单片机的时钟电路一般由晶体振荡器、时钟分频电路和时钟源等组成。时钟信号的频率决定了单片机的运行速度，常见的频率有8MHz、16MHz等。 五、复位电路 复位电路用于将单片机从初始状态恢复到稳定的工作状态。当单片机上电或发生异常情况时，复位电路可以自动将其复位，并清除各个模块的寄存器值，确保单片机的可靠运行。复位电路通常由复位检测电路和复位发生器组成。 六、外设接口 单片机通过外设接口与外部设备进行连接和控制。外设接口包括通用输入输出口（GPIO）、串行通信接口（UART/SPI/I2C）、模拟输入输出口（ADC/DAC）等。通过外设接口，单片机可以与各种传感器、执行器等外部设备进行数据交换和控制操作。 以上是单片机硬件构成的一些重要组成部分，它们协同工作，实现了单片机的计算、存储、控制和通信等功能。单片机作为嵌入式系统的核心，广泛应用于家电、汽车、工控、通信等领域，为现代科技的发展提供了强大的支持。随着集成电路技术的不断进步，单片机硬件构成也在不断改进和发展，为实现更强大的功能和更高的性能提供了可能。
单片机入门 单片机是一种集成度极高的电子元件，它可以实现各种 控制功能，广泛应用于工控、家电、车载等领域。入门单片机需要掌握一些基础知识，本文将从单片机的结构、编程语言以及实践操作方面进行讲解。 一、单片机的结构 单片机是由中央处理器(CPU)、随机存储器(RAM)、只读 存储器(ROM)、输入输出(IO)等多个部分组成的微型计算机系统。其中，CPU是单片机的核心部分，它执行程序指令，完成 各种数据处理操作。RAM用于存储程序数据，ROM则用于存储 程序指令。IO负责与外部设备进行数据交互，如读取传感器 数据或控制继电器等。 单片机的结构和功能与计算机非常相似，但单片机相比 计算机而言更加智能化，主要因为单片机在结构方面进行了精简和优化，集成度更高，大小更小，功耗更低。同时，单片机还具有可编程性、低成本、高通用性、易于控制等优势，因此受到了广泛的应用和关注。 二、单片机的编程语言 与计算机类似，单片机的编程也需要进行程序设计，常 见的编程语言有C语言和汇编语言。其中，C语言是一种高级 语言，易于掌握和实现，同时具有可移植性和可维护性等优点，因此成为了单片机编程的主流语言。汇编语言则是一种底层语言，需要对硬件结构和指令集有一定的了解，对于初学者而言较为难以掌握。
三、单片机的实践操作 入门单片机需要进行实际的操作和编程练习，可以尝试 搭建一个简单的单片机实验环境，如下所示： 1.硬件准备：准备一块单片机板、USB转串口模块、一个LED灯、若干跳线、一个万用表等。 2.软件准备：下载并安装keilc51编译软件、STC-ISP下载软件及STC89C52驱动程序（或其他单片机型号）。 3.连接硬件：将 USB 转串口模块连接到计算机，再将下 载线接到转接模块的对应接口；将 LED 灯的正极连接到单片 机的 P1.0 口，负极连接到 GND。 4.编写程序：在 keilc51 编辑器里编写一个简单的程序，如让灯闪烁等。 5.下载程序：在 keilc51 编辑器中生成 HEX 文件，并 将其下载到单片机中，可以使用 STC-ISP 下载软件进行下载。 6.调试程序：在下载成功后，可以通过串口调试助手等 工具进行程序调试和修改。 以上是一个简单的单片机实验流程，初学者可以按照这 个流程进行实践操作，逐步掌握单片机的编程和操作技巧。 总结： 单片机入门需要掌握单片机的结构、编程语言以及实践 操作技巧。初学者可以从搭建实验环境开始，进行实践操作和编程练习，逐步提高自己的技能水平并深入了解单片机的应用前景。值得一提的是，单片机在各个领域都有广泛的应用和需求，未来可谓充满着无限可能和发展空间。
单片机的硬件设计 单片机（Microcontroller）是一种集成电路，包含了中央处理器（CPU）、存储器（RAM和ROM）、输入输出接口（I/O）以及 各种外围设备的控制电路。单片机的硬件设计是指在选择单片机 型号的基础上，设计并构建相应的电路板和外围设备，以满足特 定的应用需求。本文将介绍单片机硬件设计的基本流程和要点。 一、选择单片机型号 在进行单片机的硬件设计之前，首先需要选择适合自己需求的 单片机型号。选择单片机型号时需要考虑以下几个方面： 1. 处理器性能：根据应用需求选择合适的处理器性能，包括CPU主频、指令周期、存储器容量等。 2. 外设接口：根据需要选择具备足够数量和类型的外设接口， 如通用输入输出口、串口、SPI接口、I2C接口等。 3. 存储器容量：根据应用程序、数据存储需求选择合适的存储 器容量，包括RAM和ROM。 4. 供电电压：根据系统的供电要求选择合适的单片机供电电压。 二、设计电路原理图
在选择好单片机型号之后，接下来需要设计电路原理图。电路 原理图是描述硬件连接关系的图纸，用于后续的电路板布线和焊接。设计电路原理图时需要考虑以下几个方面： 1. 单片机芯片引脚的连接：将芯片引脚与外围电路连接，包括 供电引脚、输入输出引脚和通信引脚等。 2. 外设电路的连接：根据实际需求，将各种外设电路与单片机 相连接，如按键、LED灯、显示屏、传感器等。 3. 时钟电路设计：根据单片机要求设计时钟电路，为单片机提 供稳定的时钟信号。 4. 供电电路设计：根据单片机的供电要求设计合适的供电电路，确保单片机正常工作。 三、进行电路板设计 电路原理图设计完成后，需要根据原理图进行电路板设计。电 路板设计包括布线、封装和引脚分配等工作。设计电路板时需要 遵循以下几个原则： 1. 布局合理：将电路元件按照一定的布局规则进行布线，尽量 避免信号干扰和电磁辐射。
MCS-51系列单片机的系统结构 一、单片机的内部结构 1、中央处理器CPU：是整个单片机的核心，它由控制器和运算器组成，主要功能是完成指 定的运行控制，8位数据运算和位处理等。 2、4KB片内程序存储器：主要用于存放程序、常数和表格。 3、128B数据存储器RAM 4、4个8位并行I/O口，P0、P1、P2、P3 5、两个16位的定时器/计数器 6、一个可编程全双工串行口 7、具有五个中断源、两个优先级的中断系统 8、片内带有时钟振荡器 9、看门狗电路 二、AT89S51芯片引脚功能 AT 89S51的DIP（双列直插）封装芯片共有（40）个引脚，采用引脚复用技术（即一个引脚可有两种功能） 1、工作电源引脚 VCC：电源端 GND：接地端 工作电压范围：4.0V—5.5V 2、晶振引脚 XTAL1：芯片内部振荡电路输入端 XTAL2：芯片内部振荡电路输出端 3、I/O引脚 P0.0—P0.7：P0口8位双向口线。第一功能为基本输入/输出，第二功能是为扩展系统分时提供数据总线和低8位地址总线。 P1.0—P1.7：P1口8位双向口线，用于完成8位数据的并行输入/输出 P2.0—P2.7：P2口8位双向口线。第一功能为基本输入/输出，第二功能是在系统扩展时作为高位地址线使用 P3.0--P3.7：P3口8位双向口线。它是一个双功能口，即P3口的每一条口线都具有第二功能
4、控制引脚 （1）ALE/PROG：地址锁存控制/片内ROM程序脉冲输入信号。在访问外部程序存储器时，P0口作地址/数据复用口，ALE用于锁存低8位地址。该引脚的第二功能PROG用于内部FlashROM编程脉冲的输入端 （2）RST：复位信号。当在该引脚上出现连续两个机器周期以上的高电平时，单片机进入复位状态，完成初始化操作。 （3）EA/Vpp：访问外部程序存储器控制信号/片内FlashROM编程电源输入。当EA为低电平时，CPU只访问芯片外部扩展的程序存储器，当EA为高电平时，CPU访问芯片内部的4KB 程序存储器和片外4KB地址以上的程序存储器单元 第二功能Vpp用于对内部含有FlashROM的芯片进行编程时，该引脚作为12V变 成电压的输入端。 （4）PSEN：外部程序存储器选通信号。当访问芯片外部扩展ROM时，只有该引脚为低电平时才为有效信号，才能选通片外程序存储器对其进行读操作。 三、存储器的组织结构 从物理结构上看，MCS-51系列单片机系统中有五种存储器，它们分别是片内RAM、片外RAM、片内ROM、片外ROM和片内特殊功能寄存器（SFR）。将这五种存储器编排在3个地址空间，即程序存储器空间、片内数据存储器空间、片外数据存储器空间。 1.程序存储器空间 程序存储器可寻址的地址空间为64KB，它包括片内ROM和片外ROM 89s51芯片片内有4KB ROM，片外还可以扩展64KB ROM 2.单片机是如何自动执行程序的？ 这其中有一个重要的硬件设置——程序计数器PC。PC是一个能自动加1的寄存器，它存放着程序执行的当前地址，即由它指示程序执行的位置。单片机复位时，PC自动指向0地址，CPU通过程序计数器PC所指示的地址，打开程序存储器的相应单元，取出一个字节的指令代码，通过片外或片内总线送入CPU的指令寄存器，此时PC自动加1，指向下一个字节的指令代码。取出指令阶段后，再完成指令的相应操作。一条指令执行完毕，CPU通过PC自动取出下一条指令，然后不断重复取指令、执行的过程。 3.片内数据存储器空间 （1）内部RAM 89S51芯片内部含有128B的RAM，其地址为00H—1FH。按用途可分为三个部分：工作
单片机控制器的组成和作用 一、引言 单片机控制器是一种集成电路，能够完成各种电子设备的控制功能。它由微处理器核心、存储器、输入输出接口电路以及时钟电路等组成。本文将详细介绍单片机控制器的组成和作用。 二、组成 1. 微处理器核心 单片机控制器的核心是微处理器，它负责执行指令和进行数据处理。微处理器由运算器、控制器和寄存器组成。运算器负责数据的运算，控制器负责指令的解析和执行，寄存器则用来存储数据和指令。 2. 存储器 存储器是单片机控制器的重要组成部分，用于存储程序和数据。一般包括程序存储器（ROM）和数据存储器（RAM）。ROM用于存储程序代码，RAM用于存储程序运行时的数据。 3. 输入输出接口电路 输入输出接口电路是单片机控制器与外部设备进行数据交换的桥梁。它包括输入接口和输出接口。输入接口用于接收外部设备的信号，输出接口用于向外部设备发送信号。 4. 时钟电路 时钟电路提供给单片机控制器一个稳定的时钟信号，用于同步各个
部件的工作。时钟信号的频率决定了单片机控制器的工作速度。 三、作用 1. 控制功能 单片机控制器能够通过编程实现各种控制功能。例如，可以通过输入接口接收传感器的信号，经过控制算法处理后，通过输出接口控制执行器的动作，实现自动化控制。 2. 数据处理 单片机控制器能够对输入的数据进行处理和运算。例如，可以通过输入接口接收温度传感器的信号，经过一系列算法计算出温度值，并通过输出接口将结果显示在液晶屏上。 3. 存储功能 单片机控制器能够将程序代码和数据存储在存储器中。这样，即使断电后再次上电，控制器也能够恢复之前的工作状态。 4. 时钟同步 单片机控制器的时钟电路能够提供稳定的时钟信号，确保各个部件的工作同步。这样可以保证程序的准确执行，避免由于时钟不同步而引起的错误。 5. 灵活性和可编程性 单片机控制器具有较强的灵活性和可编程性。通过编写程序代码，可以实现不同的功能和算法。同时，单片机控制器的硬件结构也具
单片机硬件组成 单片机（Microcontroller）是指由一块集成电路所构成的微型电脑系统，它拥有高度集成的计算机元件，可执行多种程序控制，广泛用于 各种控制系统中。单片机又称微控制器，其硬件内部包括中央处理器、存储器、输入输出接口等，下面就来具体介绍一下单片机的硬件组成。 一、中央处理器 中央处理器（Central Processing Unit，简称CPU）是单片机的核心部件，其功能是执行程序指令，控制运算和操作。单片机的CPU一般采用专 用及定制的芯片，常用的有8051系列、AVR系列、PIC系列、ARM 系列等。不同的系列有不同的计算能力及指令集，对于不同的应用场 合需要选择不同的CPU类型。 二、存储器 存储器是单片机中存放程序、数据及其他信息的重要部件。单片机的 存储器包括程序存储器和数据存储器两种。程序存储器是指ROM（只 读存储器）或FLASH（可擦写可编程存储器）等，其中ROM是一种 只读的存储器，其内容一旦烧写就无法更改；FLASH存储器则是一种 可以重新编程的存储器，可以多次擦写和烧写。数据存储器分为RAM （随机存储器）和EEPROM（电可擦可编程存储器）等。RAM存储器可以随时读取和写入数据，但是断电后存储的数据会丢失。EEPROM 存储器则是一种可编程的、不易失性的存储器，它可以在断电的情况
下保持存储的数据，并且可以通过编程来改变存储的数据。 三、输入输出接口 输入输出接口是单片机与外部设备之间的通信接口，一般包括并行口、串行口、模拟量输入输出口、中断控制器等。并行口一般用于数据传输、控制等应用场合，串行口则主要用于与计算机或外设进行通信。 模拟量输入输出口一般用于模拟信号的采集和控制，包括模拟量输入、模拟量输出、脉冲宽度调制（PWM）等。中断控制器则是单片机对应 用程序的响应机制，其作用是发现应用程序所指定的中断事件，保存 现场并跳转到相应的中断响应程序中，处理完毕后继续执行应用程序。 四、时钟 时钟是单片机的重要组成部分之一，其作用是为CPU提供时序信号和 同步信号，使CPU能够正确地执行程序指令和各种运算操作。单片机 的时钟一般分为内部时钟和外部时钟两种。内部时钟由单片机内部的 电路产生，具有较好的稳定性和可靠性；外部时钟则需要外部电源供给，具有较高的精度和稳定性，一般应用于对时序精度要求比较高的 应用场合。 以上就是单片机的硬件组成，有了上述硬件基础，我们就可以进行单 片机的程序设计和应用开发了。

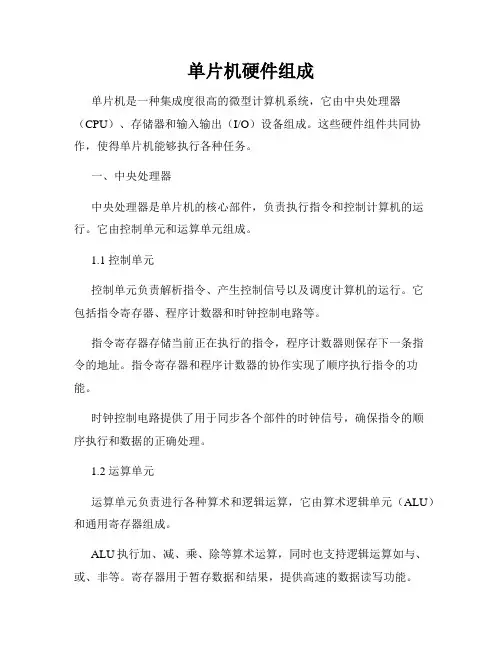

单片机硬件组成 单片机是一种集成度很高的微型计算机系统，它由中央处理器（CPU）、存储器和输入输出（I/O）设备组成。这些硬件组件共同协作，使得单片机能够执行各种任务。 一、中央处理器 中央处理器是单片机的核心部件，负责执行指令和控制计算机的运行。它由控制单元和运算单元组成。 1.1 控制单元 控制单元负责解析指令、产生控制信号以及调度计算机的运行。它 包括指令寄存器、程序计数器和时钟控制电路等。 指令寄存器存储当前正在执行的指令，程序计数器则保存下一条指 令的地址。指令寄存器和程序计数器的协作实现了顺序执行指令的功能。 时钟控制电路提供了用于同步各个部件的时钟信号，确保指令的顺 序执行和数据的正确处理。 1.2 运算单元 运算单元负责进行各种算术和逻辑运算，它由算术逻辑单元（ALU）和通用寄存器组成。 ALU执行加、减、乘、除等算术运算，同时也支持逻辑运算如与、或、非等。寄存器用于暂存数据和结果，提供高速的数据读写功能。
二、存储器 存储器用于存储程序指令和数据，分为内部存储器和外部存储器两类。 2.1 内部存储器 内部存储器包括ROM（只读存储器）和RAM（随机存储器）。 ROM存储程序指令，它的内容在生产时被写入，不能进行修改。 RAM用于存储变量、中间结果和临时数据。它的内容可以随时读写，并且在供电断开后数据会丢失。 2.2 外部存储器 外部存储器包括闪存、磁盘、SD卡等，用于扩展存储容量。外部 存储器通常通过串行通信接口与单片机连接，实现数据的读写。 三、输入输出设备 输入输出设备用于与外界进行信息交互，包括输入设备和输出设备。 3.1 输入设备 常见的输入设备有按键、触摸屏、传感器等。它们可以将人类的指令、触摸、环境信号等转换为电信号输入给单片机。 3.2 输出设备 常见的输出设备有LED、液晶显示屏、蜂鸣器等。它们可以将单片 机处理后的数据转换为人类可识别的形式输出。
51单片机内部结构： 集成了中央处理器（CPU）、存储器系统（RAM和ROM）、定时/计数器、并行接口、串行接口、中断系统和一些特殊功能寄存器 中央处理器： 单片机cpu包含运算部件和控制部件算数逻辑ALU为8位运算器 ALU有位计算器可以对一位二进制数据进行置位、清零、求反、测试转移及位逻辑与，或等处理 累加器ACC为8位寄存器是CPU中使用最频繁的存储器 程序计数器PC是16位寄存器，它存放下一条要执行的指令的地址 堆栈指针SP用来控制堆栈段内容的入栈（输入）与出栈（输出），51单片机中SP始终指向栈底位置 数据指针DPTR是16位寄存器，通常用DPTR实现对片外数据存储器64KB空间的访问 程序存储器： 程序存储器外部内部共用64KB存储空间8031，8032内部没有程序存储器，只能外部扩展64KB。8051，8751内部有4KB程序存储器地址范围0000H-0FFFH；8052,8752内部有8KB程序存储器，地址范围0000H-1FFFH，外部最多可扩展64KB EA引脚接低电平从片外程序存储器取命令，高电平从片内程序存储器取命令8031，8032的EA只能保持低电平（指令只能从片外程序存储器取得） 51单片机片内随机存储块128字节编址00H-7FH 特殊功能寄存器128字节编址80H-0FFH 工作寄存器组区： 00H-1FH单位为工作寄存器组区共32字节 工作寄存器有0，1，2，3四组，每组8个寄存器，依次用R0-R7表示和使用 堆栈在存储器中按（先入后出，后入先出）原则进行管理的一段的存储区域，通过堆栈指针SP管理 堆栈主要是为子程序调用和中断调用设立的，用于保护断点地址和保护现场状态 根据入栈方向堆栈分为向上，向下生长型 向上生长型堆栈入栈时SP指针先加1，指向下一个高地址单元，出栈时先把SP指针指向单元的数据送出，再把SP指针减1，数据是向高地址单元储存的；向下生长型堆栈入栈时SP 指针先减1，指向下一个低地址单元，再把数据送入当前SP指针指向的单元，出栈时先把SP指针指向单元的数据送出，再把SP指针加1，数据是向低地址单元储存的 51单片机堆栈是向上生长型，位于片内随机储存块中，堆栈指针SP为8位 51单片机当数据存储器不够时，可扩展外部数据存储器，扩展外部数据存储器最多为64KB 51单片机输入/输出接口: P0口是三态双向口，可作为地址/数据分时复用接口，也可作为通用I/O接口 P1口是准双向口，它只能作为通用I/O接口使用 P2口是准双向口，用途为：通用I/O接口和高8位地址线 P3口作为通用I/O接口，第二功能输出线为高电平，与非门3的输出取决于锁存器状态，作为第二功能使用时，锁存器Q输出端必须高电平，否则V1管导通引脚将被钳位在低电平外部引脚： 外接晶体引脚：XTAL1、XTAL2(19、18引脚) 控制线：ALE/PROG(30引脚)、PSEN(29引脚)、RST/Vpd(9引脚)、EA/Vpp(31引脚) 51单片机工作方式：复位方式、程序执行方式、单步执行方式（调试） 每一个机器周期包含12个时钟周期，每个机器周期ALE信号固定出现两次，分别在（S1P2、S4P2)每出现一次信号，CPU就进行一次取指令的操作
单片机内部结构详解 单片机，又称微控制器，是一种高度集成化的电路系统，它把中央处理器、存储器、定时器/计数器、接口电路等部件集成在一块芯片上，从而构成一个完整的计算机系统。下面，我们将详细介绍单片机的内部结构。 一、中央处理器 中央处理器（CPU）是单片机的核心部件，负责执行指令和进行数据处理。它由运算器和控制器组成，运算器用于执行算术和逻辑运算，控制器则负责指令的读取和执行。 二、存储器 存储器是单片机中的重要组成部分，它分为随机访问存储器（RAM）和只读存储器（ROM）两种。RAM用于存储程序运行时的变量和数据，而ROM则用于存储固化的程序代码。 三、定时器/计数器 定时器/计数器是单片机中进行时间测量的重要部件。它可以根据设定的时间间隔进行计数或者产生定时中断，用于实现定时操作或者时
间测量等功能。 四、接口电路 接口电路是单片机与其他设备进行通信的关键部件。它包括串行接口、并行接口、AD转换器、DA转换器等，可以实现与其他设备的串行或 并行通信，以及模拟信号和数字信号的转换。 五、时钟电路 时钟电路是单片机中的重要组成部分，它为单片机提供时钟信号。时钟信号的频率决定了单片机的运行速度，因此时钟电路的设计对单片机的性能有着重要影响。 六、电源电路 电源电路为单片机提供所需的电源电压，并负责电源的管理和保护。它通常包括电源模块、滤波器、保护器等部件，以确保单片机的稳定运行。 以上就是单片机的内部结构，各个部件协同工作，使得单片机能够实现各种复杂的功能。了解单片机的内部结构有助于我们更好地理解和应用单片机。
单片机内部结构详解 单片机，又称微控制器，是一种高度集成化的电路系统，它把中央处理器、存储器、定时器/计数器、接口电路等部件集成在一块芯片上，从而构成一个完整的计算机系统。下面，我们将详细介绍单片机的内部结构。 一、中央处理器 中央处理器（CPU）是单片机的核心部件，负责执行指令和进行数据处理。它由运算器和控制器组成，运算器用于执行算术和逻辑运算，控制器则负责指令的读取和执行。 二、存储器 存储器是单片机中的重要组成部分，它分为随机访问存储器（RAM）和只读存储器（ROM）两种。RAM用于存储程序运行时的变量和数据，而ROM则用于存储固化的程序代码。 三、定时器/计数器 定时器/计数器是单片机中进行时间测量的重要部件。它可以根据设定的时间间隔进行计数或者产生定时中断，用于实现定时操作或者时
单片机的组成：CPU 存储器IO串口 存储器又分为rom和ram 。在单片机上rom（read-only memory）用来存放程序，ram （Random-Access Memory）用来存放CPU运算时产生的数据。 首先需要明确一点，大学阶段学习单片机主要是为了学习软件，现在不要求对硬件有很深的认识，硬件这一点以后到公司慢慢了解即可，但是为了更好的学习软件知识也需要了解一下有关硬件知识，下面简单的介绍一下单片机的硬件知识。 单片机的CPU就像乐队的指挥，而单片机工作也像音乐中打节奏。是通过统一的节拍来工作的，这就需要一个指挥棒，而这个指挥棒就是晶振。晶振就是晶体振荡器与电路的组合。像乐队指挥一样，指挥者可以将节奏传达给每一个人，晶振也可以传递给单片机中所有的部件，并且每一个节拍内只能做一件事。这也就是所谓的时钟，时钟周期的长短也影响了单片机的速度，时钟周期的长短也就是我们平常说的电脑的CPU的频率如2.5Ghz。频率越高性能也就越好，频率即节拍的倒数。 单片机开发板的制作过程 1大家看到的主板（一大块）即pcb板（print circuit board）也叫印刷电路板。印刷电路板由基板（绝缘）和电路构成。 2构成的材质，常用基板的材质玻璃纤维，选取玻璃纤维的优点是其着火点高，硬度适中，绝缘。 3具体印制过程，先在不导电的基板上按照电路来印刷一层导电物质（一般是铜）形成电路，为了防止金属氧化和导电再在上面镀一层油墨，但是焊接点要漏出来，焊接点又分为插针式和贴片式，插针式廉价体积大，贴片式相反。然后将元件一个个焊接在pcb板上。 pcb板的作用骨架和连接。 芯片就是半导体技术形成的电路，用塑料壳进行封装。里面电路通过引脚接出来连接外部电路。 芯片的特点体积小集成性高 单片机=pcb主板+芯片+其他外围电路元器件。
第2章 MCS-51单片机的硬件结构补充习题 一、填空 1.当扩展外部存储器或I/O口时，P2口用作。 2.MCS－51单片机内部RAM区有个工作寄存器区。 3.MCS－51单片机内部RAM区有个位地址。 4.外部中断1(INT1)的中断入口地址为；定时器1的中断入口地址为。 5.一个机器周期等于个状态周期。 6.89C51单片机片内RAM中位寻址区的地址范围是，工作寄存器区的地址范围 是，片内程序存储器中寻址区的地址范围是。 7.MCS-51有个并行I\O口，其中P0~P3是准双向口,，所以由输出转输入时 必须先写入。 8.运算器是由、和等几部分组成，用来执行各种算术运算 和逻辑运算。 9.MCS-51的堆栈是软件填写堆栈指针临时在_ 内开辟的区域. 10.MCS-51片内范围内的数据存储器，既可以字节寻址又可以位寻址。 11.程序状态标志字寄存器PSW中的PSW.7的含义是；PSW.0的含义 是。 12.若不使用89C51片内的程序存储器，引脚必须接地。 13.MCS-51中凡字节地址能被_ 整除的特殊功能寄存器均能寻址。 14.MCS-51有4组工作寄存器，它们的字节地址范围是。 15.MCS-51的P0口作为输出端口时，每位能驱动个LS型TTL负载。 16.设计8031应用系统时，_ 口不能用作一般I/O口。 17.当MCS-51引脚信号有效时，表示从P0口稳定地送出了低8位地址. 18.在单片机的RESET端出现__________________________，便可以可靠复位，复位后的 程序指针PC指向___________地址。 19.MCS-51系列单片机有: _______, ________, ______, _______, ______等5个中断请求源。 二、判断 1.8位二进制数构成一个字节，一个字节所能表达的数的范围是0-255。（） 2.8051中的工作寄存器就是内部RAM中的一部份。（） 3.8051中特殊功能寄存器（SFR）就是内部RAM中的一部份。（） 4.SP称之为堆栈指针，堆栈是单片机内部的一个特殊区域，与RAM无关。（） 5.89C51单片机片外数据存储器与扩展I/O口统一编址。（） 6.89C51单片机片内RAM的地址空间为00H～7FH。( ) 7.89C51单片机访问片外ROM是以PSEN作为读选通信号。（） 8.CPU每取一个指令字节，立即使程序计数器PC自动加1。（）
单片机硬件基础知识 1、电源 单片机及外围模块的供电电源，一般用交流电源和直流稳压电源两种。一般51单片机的工作电压为+5V，因此我们必须给其提供+5V的直流稳压电源。另外，对于其他型号的单片机，如AVR、PIC等，其工作 电压可能各不相同。在选择电源时，应考虑其输出电压和电流是否满足单片机的要求，否则将会影响单片机的正常工作。 2、时钟 时钟是单片机的心脏，是单片机有序工作的基本条件。时钟产生相等的时间间隔，每个间隔内单片机都执行一个操作。时钟的频率决定了单片机的处理速度。常用的时钟电路有石英晶体振荡器和RC振荡器等。石英晶体振荡器的频率稳定度高，一般为几十MHz到几百MHz，而RC振荡器的频率则较低，一般为几十到几百KHz。对于一些微控 制器（如AVR系列），内部具有振荡电路，因此只需外部提供一个稳定可靠的时钟源即可。 3、复位电路 当单片机刚上电时，由于内部电路的导通需要一个建立时间，此时单
片机的所有寄存器和外部设备处于不确定状态。为了使程序正常工作，一般将单片机的 Reset端接一个复位电路，在上电的瞬间使单片机 处于复位状态。常用的复位电路有上电复位和手动复位两种。上电复位电路一般由一个电容和一个电阻组成，上电瞬间，电容充电，Reset 端为高电平，经过一段时间后电容放电，Reset端又变为低电平，从而实现上电复位功能。手动复位电路则通过按键实现上电复位。手动复位的按键一般连接到单片机的 Reset端。另外，还有一些单片机 内部具有上电复位电路，因此不需要外接上电复位电路。 4、晶振电路 晶振电路是单片机内部时序的基础，它为单片机提供了一个基准频率。晶振的频率决定了单片机的工作速度。常用的晶振有石英晶体振荡器和陶瓷谐振器等。在选择晶振时，需要考虑其频率、稳定性以及功耗等因素。常用的晶振引脚连接方法有并联法和串联法两种。并联法是将晶振的一个引脚与单片机的 XTAL1端相连，另一个引脚与地相连；而串联法则是将晶振的一个引脚与单片机的 XTAL1端相连，另一个 引脚与单片机的 XTAL2端相连。 5、I/O端口 I/O端口是单片机与外部设备进行数据传输和控制的主要接口。根据
