方案设计阶段的总平面设计内容: 设计说明书 1、概述场地现状特点和周边环境情况,详尽阐述总体方案的构思意图和布局特点,以及在 竖向设计、交通组织、景观绿化、环境保护等方面所采取的具体措施。 2、关于一次规划、分期建设以及原有建筑和古树名木保留、利用、改造(改建)方面的总 体设想。 设计图纸 1、场地的区域位置。 2、场地的范围(用地和建筑物各角点的坐标或定位尺寸、道路红线)。 3、场地内及四邻环境的反映(四邻原有及规划的城市道路和建筑物,场地内需保留的建筑 物、古树名木、历史文化遗存、现有地形与标高、水体、不良地质情况等)。 4、场地内拟建道路、停车场、广场、绿地及建筑物的布置并表示出主要建筑物与用地界线 (或道路红线、建筑红线)及相邻建筑物之间的距离。 5、拟建主要建筑物的名称、出入口位置、层数与设计标高以及地形复杂时主要道路、广场 的控制标高。 6、指北针或风玫瑰图、比例。 7、根据需要绘制下列反映方案特性的分析图:功能分区、空间组合及景观分析、交通分析 (人流及车流的组织、停车场的布置及停车泊位数量等)、地形分析、绿地布置、日照分析、分期建设等。 一般情况下,做到以下深度即可满足常规要求: 场地的区域位置图:大城市应包括城市位置和区域位置; 现状图:现有地形和标高、地貌、现状环境、古树名木、历史文化遗存、用地红线……; 总平面图:拟建主要建筑物的名称、位置、层数与设计标高,控制标高。场地内外主要道路、出入口、绿化、停车、指北针、风玫瑰图、比例、技术经济指标表……; 交通道路图:也可分为道路广场图和交通流线分析图; 绿化图:也可分为绿化布置图和绿化景观分析图; 竖向图、管网图(可以不做)。 初步设计阶段的总平面设计内容: 在初步设计阶段,总平面设计专业的设计文件应包括设计说明书、设计图纸、根据合同约定的鸟瞰图或模型。
建筑设计图纸表达(方案设计深度) 注:下列信息并不全面,仅供参考。 参考资料:《建筑工程设计文件编制深度规定》、《房屋建筑制图统一标准》、《总图制图标准》、《建筑制图标准》 总平面图 1.应表示的内容 1)场地的范围:表示出用地红线、道路红线 2)场地内及四邻环境的反映(四邻原有及规划的城市道路和建筑物,场地内需保留的建筑物、古树名木、 历史文化遗存、现有地形与标高、水体、不良地质情况等) 3)场地内拟建道路、停车场、广场、绿地及建筑物的布置,并表示出主要建筑物与用地界线(或道路红 线、建筑红线)及相邻建筑物之间的距离。 4)拟建主要建筑物的名称、出入口位置、层数与设计标高,以及地形复杂时主要道路、广场的控制标高。 5)指北针或风玫瑰图、比例。 2.表达的规范性 1)线型要求参见《房屋建筑制图统一标准》 2)总图中的坐标、标高、距离宜以米为单位,并应至少取至小数点后两位,不足时以“0”补齐。 3)总图应按上北下南方向绘制。根据场地形状或布局,可向左或右偏转,但不宜超过45°。 4)总图中标注的标高应为绝对标高,如标注相对标高,则应注明相对标高与绝对标高的换算关系。 3.表达的表现性(非实际工程制图适用) 1)一般原则:各种表现性的表达手段不得影响各项规定内容的规范性表达 2)阴影:为了更直观反映建筑体量的高差关系,可以在总图上表示建筑阴影。投影角度应符合某时刻真实日照角度,投影区域不宜过大,应呈半透明。 3)色彩:一般不必要。需要时,可以表达对象的真实色彩,或用色彩区别场地内建筑与周围建筑。 4)切忌把总图当作分析图使用,而使用多余的符号、标注、色彩。方案的各种特性应该由各种分析图表达。
房屋建筑学课程设计任务书孙凤明、王首一、侯万钧 2012年9月 题目:单元式多层住宅建筑设计 (一)目的要求: 配合理论教学内容,进行初步设计实践。通过课程设计阶段,培养学生综合运用建筑设计原理和已学知识,培养学生在设计中发现问题、分析问题、解决问题的能力,使学生基本掌握建筑设计的基本方法和步骤。 (二)设计条件: l、建设地点:北方某多层小区内住宅楼基地 2、面积指标及户型:一梯两户,每户三室两厅或两室两厅、一卫、一厨。每户建筑面积90平方米,可又下调5%的浮动。 3、辅助房间: 厨房——设洗池、案台、炉灶、橱柜,必须在图上体现出洗、切、炒过程所需设备。 卫生间——1套,其面积自定。在卫生间内需图示出设置坐便器、淋浴或盆浴、盥洗等设施。 4、其它设施: 双阳台(生活阳台和辅助阳台均按l00%计算建筑面积),不必设置垃圾道及储物间。 5、层数及层高: 六层、层高2.80米(顶层由于有设备管线可稍高些,但最多不超过3米)。 6、结构: 框架或砖混结构任选。若使用砖混结构外墙为240mm,但山墙部分应做到370mm,并做外墙保温。 7、设计要求:, 套型恰当、使用方便、经济合理。
(三)设计时间安排: 本题目分两步完成: 第一步完成草图设计:一草时间为两天左右,二草l天。 第二步完成设计:时间为2~3天。具体次序自行安排,但周四必须完成一半以上,教师检查。 周二下午3:30交正图。建筑馆101室。 (四)设计内容及深度: 本题目分两步完成:第一步完成方案草图设计(可徒手单线绘制),第二步完成设计(方案草图设计,最好经教师改图后,再行上板设计,至少同学之间应相互检查)。 1.首层平面图(设计为两个单元)、标准层单元平面图,楼顶层平面各一,比例l:l 00。 (1)确定各房间的形状、尺寸及位置,表示固定设备及主要家具布置,标注房间面积。 (2)确定门窗大小、位置(按比例绘制,不标注尺寸),表示门的开启方式和方向。 (3)画出楼梯、阳台等。 (4)标注两道外部尺寸(总尺寸和轴线尺寸)和必要的内部尺寸。 (5)标注剖切符号,注写图名和比例。 2.剖面图:沿建筑长轴、短轴各一,比例l:100。 (1)确定各主要部分的高度和分层情况,以及主要构件的相互关系。 (2)表示出楼梯的踏步、平台以及固定设备。 (3)标注室内外地面标高、各层楼面标高、屋面标高,标注两道外部尺寸(即建筑总高度及各层层高)。 (4)注写图名和比例。 3.立面图(2个单元总立面):建筑入口立面,比例1:l 00。 (1)表示出门窗、阳台、雨蓬等构配件的形式和位置。 (2)注写图名和比例。 4.各节点详图:比例1:5~l:10
1、目的 保证设计质量和设计深度,结合本公司专业的设置情况,对园林与建筑工程设计文件编制深度的规定作适当补充和调整,特制定本规定。2、范围 适用于公司开发项目的景观施工图设计。 3、职责 吉林公司设计部负责本公司开发项目的景观施工图设计。 4、园林专业施工图设计文件编制深度规定 4.1封面 图幅与2#图纸同。 4.2 设计总说明 (a)该项目工程量概述; (b)对照总体规划说明书提出全面技术分析和技术处理措施; (c)各专业设计配合关系中关键部位的控制要点; (d)材料、设备、造型、色彩选择的原则; (e)各分项工程需详加说明的分列于各分项图纸上; 4.3 总平面图 (a)总平面图应套在原地形图上绘制,准确表明道路、硬地、水体、山石、建筑、绿地、园灯、陈设的平面形状、位置、相 互关系; (b)有准确的放样依据,关键定位点的地形坐标值,必要时可用方格网表示具体定点尺寸,方格网为2m X 2m—10mX10m, 方格网应与测量地形图的坐标格在方向上一致。以建筑为主 的庭院空间,方格网应与建筑主要轴线在方向上一致; (c)庭院或小型绿地要详细标出放样尺寸 (d)建筑设施名称,面积列表。 (e)指北针,详图索引,图纸比例1/200~1/500,庭院1/100,根据具体项目情况选择。 (f)根据项目具体情况,上述内容亦可分别出图。 4.4 竖向设计 (a)绘出原有地形地貌及现状标高; (b)准确绘出园路、硬地、水体、山石、建筑、绿地的平面形状、位置、相互关系; (c)用等高线绘出地形改造后的起伏情况,注出各高程点的原有及设
计标高; (d)标出建筑物室内外设计标高; (e)标出构筑物标高,挡土墙上下标高,水体驳岸的岸顶标高,常水位标高,池底标高; (f)硬地标出中心及四周标高; (g)道路起止点、交叉点、变坡点、转弯点标高,纵向每10-30m 标出标高; (h)用箭头标出道路、硬地、绿地的排水坡向,用暗管排水时,标明雨水口位置; (i)土石方挖填范围,注出原地面标高,设计标高,填挖高度,填挖分界线,土方量调配平衡表; (j)指北针、图纸比例与总平面图同; (k)重点地段,地形变化复杂地段增加剖面图说明,标出关键部位标高。 4.5 道路广场设计 (a)硬地外轮廓,道路宽度线型控制尺寸均在总平面图上标明,如总图比例较小,每块硬地外轮廓可另行放大画出,注明总尺 寸及细部尺寸; (b)道路、硬地标高在竖向设计平面图上标明,考虑无障碍设计; (c)横剖面设计,标明道路,硬地从表层至基础层的具体做法; (d)局部设计,标明园路、硬地面层形式,具体尺寸; (e)标明不同宽度,不同形式路面交接点处理,道路与硬地交接点处理; (f)标明伸缩缝做法; (g)列出园路、硬地工程量总表; (h)作法说明,例如图中未详需加以说明的要点,如铺装缝允许尺寸,铺装地与道牙的衔接处理,规则形铺装地折点、转弯 处做法。 4.6 绿化种植设计 (a)图纸比例一般为1/200,简单工程1/500,庭院及配植精细的1/100; (b)图纸规格按国标CBJ1-86执行,图幅过大的,可分张分块绘制,图幅分块应以完整绿地为单位,并绘出周围的园路建筑等设 施,以便于衔接,并方便施工;
建筑工程设计文件编制深度规定(节选) 中华人民共和国建设部 2003年4月 方案设计 2.1一般要求 2.1.1方案设计文件 1 设计说明书,包括各专业设计说明以及投资估算等内容; 2 总平面图以及建筑设计图纸(若为城市区域供热或区域煤气调压站,应提供热能动力专业的设计图纸 3 设计委托或设计合同中规定的透视图、鸟瞰图、模型等。 2.1.2方案设计文件的编排顺序 1 封面:写明项目名称、编制单位、编织年月; 2 扉页:写明编制单位法定代表人、技术总负责人、项目总负责人的姓名,并经上述人员签署或授权签章。 3 设计文件目录。 4 设计说明书。 5 设计图纸 注:投标方案按标书要求密封或隐盖编制单位和扉页。 2.2 设计说明书 2.2.1设计依据、设计要求及主要技术经济指标 1 列出与工程设计有关的依据性文件的名称和文号,如选择及环境评价报告、地形图、项目的可行性研究报告、政府有关主管部门对立项报告的批文、设计任务书、或协议书等。 2 设计所采用的主要法规和标准。 3 设计基础资料,如气象、地形地貌、水文地质、地震、区域位置等。 4 简述建设方和政府有关主管部门对项目设计的要求,如对总平面布置、建筑立面造型等。当城市规划对建筑高度有限制时,应说明建筑、构筑物的控制高度(包括最高和最低高度的限值)。 5 委托设计的内容和范围,包括功能项目和设备设施的配套情况。 6 工程规模(如总建筑面积、总投资、容纳人数等)和设计标准(包括工程等级、结构的设计使用年限、耐火等级、装修标准等)。 7 列出主要技术经济指标,如总用地面积、总建筑面积几个分项建筑面积(还要分别列出地上部分和地下部分建筑面积)、建筑基底面积、绿化总面积、容积率、建筑密度、绿地率、停车泊位数、(分室内、外和地上、地下),以及主要建筑或核心建筑的层数、层高、和总建筑高度等项指标。根据不同的建筑功能,还应表述能反映工程规模的主要经济技术指标,如住宅的套型、套数及每套的建筑面积、使用面积、旅馆建筑中的客房数和床位数,医院建筑中的门诊人次和病床数等指标。当工程项目(如城市居住区规划)另有相应的设计规范和标准时,技术经济指标还应按其规定执行。 2.2.2总平面设计说明 1 概述场地现状特点和周边环境情况,详尽阐述总体方案的构思意图和布局特点,以及在竖向设计、交通组织、景观绿化、环境保护等方面所采取的具体措施。 2 关于一次规划、分期建设,以及原有建筑和古树名木保留、利用、改造(改建)方面的总体设想。
暖通施工图设计深度要求 标签:空调系统风路转换采暖热负荷空调制冷系统 在施工图设计阶段,采暖通风与空气调节专业设计文件应包括图纸目录、设计与施工说明、设备表、设计图纸、计算书。图纸目录应先列新绘图纸,后列选用的标准图或重复利用图。 ⒈设计说明应介绍设计概况和暖通空调室内外设计参数、热源、冷源情况;热媒、冷媒参数;采暖热负荷、耗热量指标及系统总阻力;空调冷热负荷、冷热量指标,系统形式和控制方法,必要时,需说明系统的使用操作要点,例如空调系统季节转换,防排烟系统的风路转换等。 ⒉施工说明应说明设计中所要求使用的材料和附件;系统工作压力和试压技术要求;施工安装要求及施工注意事项。采暖系统还应说明散热器型号。 ⒊图例一般使用通用图例,并将图例放置在设计说明页或首页中,也可单独成图。 ⒋设备表施工图阶段,型号、规格栏应注明详细的技术数据。 当设计单位只设计部分工程内容,或由多家设计单位共同承担设计任务时,应明确交待配合的设计分工范围。 设备平面图建筑平面图应绘出建筑轮廓、主要轴线号、轴线尺寸、室内外地面标高、房间名称。在底层平面图上绘出指北针。通风、空调平面图,一般采用双线绘风管,单线绘空调冷热水、凝结水管道的画法。标注风管尺寸、标高以及末端设备或风口尺寸时(圆形风管注管径、矩形风管注宽×高),应标注水管管径及标高、管道坡度和坡向,以及各种设备及风口安装的定位尺寸和编号。还应标出消声器、调节阀、防火阀等各种部件位置及风管、风口的气流方向。当建筑装修方案未最终确定时,风管和水管可先画出单线走向示意图,并注明房间送、回风量及以风机盘管数量、规格。在建筑装修确定后,一般按规定要求绘制平面图。 剖面图当风管或管道与设备连接交叉复杂,光靠平面图表示不清时,应绘制剖面图或局部剖面。在剖面图中绘出的风管、水管、风口等设备,应表示清楚管道与设备、管道与建筑梁、板、柱、墙以及地面的尺寸关系。还应表示清楚风管、风口、水管等尺寸和标高,气流方向及详图索引编号等。 通风、空调、制冷机房平面图机房图应根据需要增大比例,绘出通风、空调、制冷设备(如冷水机组、新风机组、空调器、冷热水泵、冷却水泵、通风机、消声器、水箱等)的轮廓位置及编号,注明设备和基础距离墙或轴线的尺寸。绘出连接设备的风管、水管位置及走向;注明尺寸、管径、标高。标注机房内所有设备、管道附件(各种仪表、阀门、柔性短管、过
申报建设工程规划许可证设计成果要求 建设工程规划许可证设计成果内容主要包括建设工程设计说明、效果图、总平面图(含平面定位图、竖向规划图)、单体建筑各层平面图、立面图、剖面图以及公示图件小样等。 设计成果包括纸质成果及相应的电子数据,纸质成果应装订成册,加盖设计单位资质章,设计人、审核人在纸质成果上签字。电子数据中的设计说明应采用WORD格式(*.doc),图纸采用CAD 格式(*.dwg), 图片采用*.jpg格式。 建设工程规划许可证设计成果应符合国家相关法规、标准、规范的规定,对成果各组成部分的内容及深度作如下要求: 1、建设工程设计说明 包含项目概况与现状分析、设计依据、设计构思、规划布局与功能、交通组织、竖向、消防、户型、日照分析、纵横断面、管线综合、排水防洪、建筑与周围环境的相互关系、建筑造型、立面材质与色彩、建筑节能以及相关经济技术指标等内容。 2、效果图 包含鸟瞰图以及主要建筑至少两个主要立面的效果图,特殊项目还需绘制沿街透视图。 效果图须与设计方案对应一致,能够体现申报建筑和相邻现状建筑的景观关系,真实反映建筑材质与色彩。 3、总平面图 (1)总平面:标明图名、指北针、比例尺(应为1:500或1:1000)、图例以及主要技术经济指标表(包括用地平衡表、经济技术指标表、公共服务设施配建表、套型面积统计表、建筑面积明细表),制图单位应为“米”,同时项目周边的地形须反映现状。 标明道路红线、河道蓝线、绿化、高压线走廊、市政设施及文物古迹保护范围等规划控制线及相应宽度;标明项目内组团道路、宅间小路、项目出入口、台阶、挡土墙等。 标明用地边界以及各类建筑或市政管线的平面形式、用途、层数,对规划住宅顶层设置阁楼或跃层的应予以标明;结合公共服务设施配建表,标明各类公共服务设施的编号、位置和用途;标明环境绿化、地面铺装、建筑台阶、无障碍设施、雨蓬、顶部造型等;标明市政管线的检查井、杆塔及交叉、节点位置,标明地下人防设施、通风口、采光井的位置。
拟采用 1、相关批复。成果文件是否符合有关主管部门对本工程批示的规划许可技术条件(用地性质、道路红线、建筑控制线、城市绿线、用地红线、安全间距、容积率、建筑密度、绿化率等),以及对总平面布局、周围环境、空间处理、交通组织、环境保护、文物保护、分期建设等方面的特殊要求; 2、总平面图。设计是否结合地域特点、自然环境、气候、交通以及环境保护等要求因地制宜,远近期统筹兼顾、预留发展用地,充分考虑拟保留的地形、地物合理分区和布置工艺区、建构筑物及场地道路等; 3、竖向设计。(1)竖向设计依据(如城市道路和管道的标高、地形、排水、土方平衡等情况);(2)竖向设计是否合理利用地形,综合考虑功能、安全、景观、排水等要求进行竖向布置;(3)防灾措施是否合理,如针对洪水、滑坡、潮汐及特殊工程地质(湿暗性或膨胀性土)等的技术措施。 4、文通组织。(1)人流和车流的组织、道路、出入口、场地布置等是否合理;(2)道路主要的设计技术条件(路面宽度、路面类型、最大及最小纵坡等)。 5、输送管道 (1)设计输送能力是否合适;管道材质、管径壁厚、设计压力是否合理;路由是否最优,合理减少管道长度; (2)交通条件,是否结合实际情况设置了必要的维检修
(3)大中型河流、公路、铁路的穿跨越位置是否满足当地主管部门和规划部门的要求; (4)大开挖穿越是否有无稳管和水工保护措施; (5)定向钻穿越地层是否适宜,埋深是否符合规范要求;穿越曲线否合理,出入土点是否有合适的施工场地; (6)山体隧道的洞口位置、衬砌型式选择是否合理,地质条件是否适合; (7)管道敷设是否与周围环境相协调; 6、工艺安装 7、建筑结构。(1)建筑物使用功能、功能分区、平面布局等;(2)是否达到规定的设计深度要求;(3)是否符合《工程建设标准强制性条文》和其他有关工程建设强制性标准; (4)地基基础和结构设计等是否安全;(5)建筑防火设计;(6)外立面、屋面及内部装修风格。 1、是否符合《工程建设标准强制性条文》和其他有关工程建设强制性标准。 2、地基基础和结构设计等是否安全。 3、是否符合公众利益。 4、施工图是否达到规定的设计深度要求。 5、是否符合作为设计依据的政府有关部门的批准文件

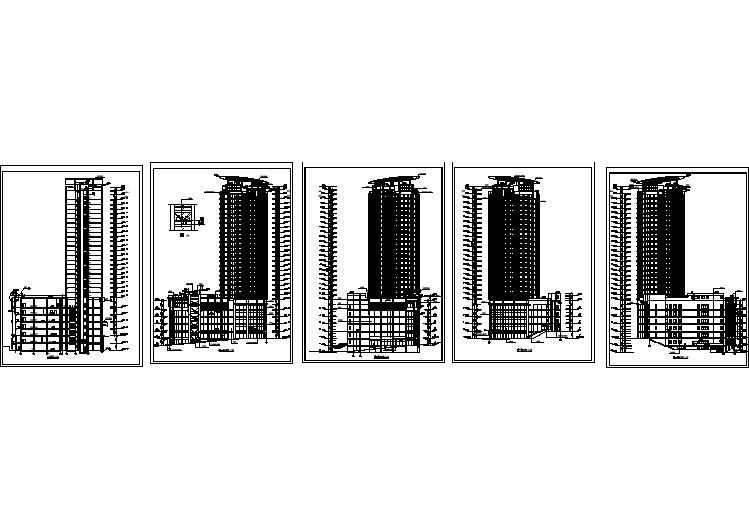

建筑方案设计图图纸深度 (一)平面图 1.图纸为蓝图,不得使用任何彩色线条或色块; 2.标明图纸要素,如图名、指北针、比例尺、图签等; 3.图纸比例一般为1/100 、1/150 、1/200 、1/300 等(图纸幅面规格不宜超过2种),制图单位为毫米; 4.图纸应清晰、完整反映以下内容: (1)各层面积数据、公建配套部分的面积数据、主要功能部分面积数据;各部分平面功能名称(属公建配套的应注明); (2)停车库应标明车辆停放位置、停车数量、车道、行车路线、出入口位置及尺寸、转弯半径和坡度;(3)墙、柱、门、窗、楼梯、电梯、阳台、雨篷、台阶、踏步、水池、无障碍设施、烟道、化粪池等;(4)墙体之间的尺寸、柱距尺寸、外轮廓总尺寸; (5)室外地坪设计标高及室内各层楼面标高; (6)首层标注指北针、剖切线、剖切符号; 5.盖有建设单位的印章、具备资质的设计单位的出图章、资质章、报建特许人章和注册建筑师资格章。(二)立面图 1.图纸为蓝图,不得使用任何彩色线条或色块; 2.标明图纸要素,如图名、比例尺、图签等; 3.图纸比例一般为1/100 、1/150 、1/200 、1/300 ,制图单位为毫米;4.图纸应清晰、完整反映以下内容: (1)立面外轮廓、门窗、雨篷、檐口、女儿墙、屋顶、阳台、栏杆、台阶、踏步、外墙装饰; (2)总高度标高(建、构筑物最高点),屋顶女儿墙顶标高,室外地坪标高; 5.盖有建设单位的印章、具备资质的设计单位的出图章、资质章、报建特许人章和注册建筑师资格章。(三)剖面图 1.图纸为蓝图,不得使用任何彩色线条或色块; 2.标明图纸要素,如图名、比例尺、图签等; 2.图纸比例与立面图一致,制图单位为毫米; 3.图纸应清晰、完整反映以下内容:(1)内墙、外墙、柱、内门窗、外门窗、地面、楼板、屋顶、檐口、女儿墙、楼梯、电梯、阳台、踏步、坡道、地下室顶板覆土层厚度等; (2)总高度尺寸及标高、各层高度尺寸及标高、室外地坪标高; 4.盖有建设单位的印章、具备资质的设计单位的出图章、资质章、报建特许人章和注册建筑师资格章。 初步设计文件内容和深度要求: 初步设计文件应由有相应资质的设计单位提供,若为多家设计单位联合设计的,应由总包设计单位负责汇总设计资料。初步设计文件包括说明、资料和图纸等部分。文件须装订成A3 文本图册(大图可折成A3 规格),并加盖建设方、设计方、报建人、注册建筑师、注册结构工程师图章。设计文件上签字、盖章应符合《中华人民共和国注册建筑师条例实施细则》、《中华人民共和国注册结构工程师实施细则》的有关规定。
施工图设计深度规定 总平面设计 一、在施工图设计中,总平面专业设计,包括图纸目录、设计说明、设计图纸。 二、设计说明 一般工程分别写在有关的图纸上,列出主要技术经济指标表,注明设计依据、尺寸单位、比例、坐标及高程系统。 三、总平面图 1、保留的地形和地物。 2、测量坐标网、坐标值。 3、场地四界测量坐标(或定位尺寸),道路红线和建筑红线或用地红线的位 置。 4、场地四邻原有及规划道路的位置,以及主要建筑物和构筑物的位置、名 称、层数。 5、建筑物、构筑物(人防工程、地下车库、油库、水池等隐蔽工程以虚线 表示)的名称或编号、层数、定位(坐标或相互关系尺寸)。 6、广场、停车场、运动场、道路、无障碍设施、排水沟、挡土墙、护墙的 定位(坐标或相互关系)尺寸。 7、指北针或风玫瑰图。 8.、总平面图应画图例。 四、竖向布置图 1、场地测量坐标网,坐标值。 2、场地四邻的道路、水面、地面的关键性标高。
3、建筑物、构筑物名称,室内外地面设计标高。 4、广场、停车场、运动场地的设计标高。 5、道路、排水沟的起点、变坡点、转折点和终点的设计标高,纵坡度、纵 坡距、关键性坐标,道路表明双面坡或单面坡。 6、挡土墙、护坡或土坎顶部和底部的主要设计标高及护坡坡度。 7、指北针或风玫瑰图。 8、地面坡度用箭头表示。 五、详图:道路横断面、路面结构、挡土墙、护坡、排水沟、广场、运动场地、 停车场等。(以上项目如另外委托作环境设计,本设计可不画。) 六、总图制图规定 1、计量单位: (1)总图中的坐标、标高、距离宜以米为单位,并应至少取至小数点后两位,不足时以“0”补齐,详图宜以毫米为单位。 (2)建筑物、构筑物、道路的方位角,宜注写到“秒”。 (3)道路的纵坡度、场地平整坡度、排水沟底纵坡度宜以百分计,并应取至小数点后一位,不足时以“0”补齐。 2、坐标注法: (1)总图应按上北下南方向绘制,可向左或右偏移,但不宜超过45°,x为南北方向轴向,x的增量在x轴线上; y为东西方向轴向,y的增量在y轴线上; (2)坐标网格应以细实线表示,测量坐标网应画成交叉十字线,坐标代号宜用“x、y”表示; (3)表示建筑物、构筑物位置的坐标,宜注其三个角的坐标,如建筑物、构筑物与坐标轴线平行,可注其对角坐标。 3、标高注法:
2 方案设计 2 Project Design/Concept Design 2.1 一般要求 2.1 General Requirements 2.1.1 方案设计文件 2.1.1 Project design documents 1 设计说明书,包括各专业设计说明以及投资估算等内容; 1 The design specifications include various professional design specifications and investment estimation; for those professions involved with building energy-effective design, the design specification shall include the special content related to the building energy-efficiency; 2 总平面图以及建筑设计图纸(若为城市区域供热或区域煤气调压站,应提供热能动力专业的设计图纸,具体见2.3.3条); 2 The general layout and the building design drawings (for the urban district heating or regional gas pressure-regulating station, professional thermal power design drawings shall be provided, details are shown in Article 2.3.3); 3 设计委托或设计合同中规定的透视图、鸟瞰图、模型等。 3 The scenograph, bird's-eye view and model specified in the design commission or design contract 2.1.2 方案设计文件的编排顺序 2.1.2 Editing sequence of the project design document
城市建筑方案设计文件编制深度规定 第一节总则 1.0.1 为加强对城市建筑方案设计编制工作的管理,保证方案阶段的设计质量,特制定本规定。 1.0.2 本规定适用于民用建筑工程方案设计。一般工业建筑工程的方案设计深度可参照本规定执行。 1.0.3 方案设计的编制,必须贯彻执行国家及地方有关工程建设的政策和法令,应符合国家现行的建筑工程建设标准、设计规范和制图标准以及确定投资的有关指标、定额和费用标准的规定。 1.0.4 在方案设计前,应进行必要的调查研究,弄清与工程设计有关的基本条件,收集必要的设计基础资料,进行认真分析。 1.0.5 设计文件的内容及深度 1. 方案设计文件根据设计任务书进行编制,由设计说明书、设计图纸、投资估算、透视图等四部分组成。除透视图单列外,其他文件的编排顺序为:1)封面(要求写明方案名称,方案编制单位,编制时间); 2)扉页(方案编制单位行政及技术负责人,具体编制总负责人签认名单); 3)方案设计文件目录; 4)设计说明书; 5)设计图纸; 6)投资估算。 2. 一些大型或重要的城市建筑根据工程需要可加做建筑模型(费用另收)。第二节总平面
2.0.1 在方案设计阶段,总平面专业设计文件应包括: 1. 设计说明书; 2. 设计图纸。 必要时还应附有总平面鸟瞰图或总体模型。 2.0.2 设计说明书 应对总体方案构思意图作详尽的文字阐述,并应列出技术经济指标表(包括总用地面积;总建筑面积;建筑占地面积;各主要建筑物的名称、层数、高度;以及建筑容积;覆盖率;道路广场铺砌面积;绿化面积;绿化率;必要时及有条件情况下计算场地初平土方工程量等)。 2.0.3 设计图纸 1. 用地范围的区域位置; 2. 用地红线范围(各角点测量座标值、场地现状标高、地形地貌及其它现状情况反映); 3. 用地与周围环境情况反映(如用地外围城市道路;市政工程管线设施;原有建筑物、构筑物;四邻拟建建筑及原有古树名木、历史文化遗址保护等)。 4. 总平面布局,其功能分区、总体布置及空间组合的考虑;道路广场布置;场地主要出入口车流、人流的交通组织分析(并应说明按规定计算的停车泊位数和实际布置的停车泊位数量);以及其它反映方案特性的有关分析;消防、人防、绿化等全面考虑。 第三节建筑 3.0.1 在方案设计阶段,建筑专业设计文件应包括: 1. 设计说明书;
析说施工图设计——代序 随着我国经济建设的蓬勃发展,作为支柱产业之一的建筑业日新月异,建筑设计市场也因之兴旺起来,国家、集体及私人设计单位竞争激烈。面对这种局面,建筑方案的设计能否出奇制胜,固然成为设计单位取得设计权的重要保证,但施工图的设计能力与质量,同样成为设计单位整体水平的体现。 然而,有些建筑师却只热衷于方案设计,视施工图设计为雕虫小技,难以展现自己的才华。这种片面认识,主要是由于对施工图设计的下述特点缺乏了解所致。 一、施工图设计的严肃性 施工图是设计单位最终的“技术产品”,是进行建筑施工的依据,对建设项目建成后的质量及效果,负有相应的技术与法律责任。因此,常说“必须按图施工”。未经原设计单位的同意,任何个人和部门不得擅自修改施工图纸。经协商或要求后,同意修改的,也应由原设计单位编制补充设计文件,如变更通知单、变更图、修改图等,与原施工图一起形成完整的施工图设计文件,并应归档备查。 即便是在建筑物竣工投入使用后,施工图也是对该建筑进行维护、修缮、更新、改建、扩建的基础资料。特别是一旦发生质量或使用事故,施工图则是判断技术与法律责任的主要根据。 因此,《中华人民共和国建筑法》第五十六条中规定:“……设计文件应当符合有关法律、行政法规的规定和建筑工程质量、安全标准、建筑工程勘察、设计技术规范以及合同的约定。设计文件选用的建筑材料、建筑构配件和设备,应当注明其规格、型号、性能等技术指标,其质量要求必须符合国家规定的标准”。 二、施工图设计的承前性 建筑工程设计分为方案设计、初步设计和施工图设计3个阶段(小型和技术简单者,可以方案设计代替初步设计,简化为两个阶段)。其实质可以认为是从宏观到微观、从定性到定量、从决策到实施逐步深化的过程。后者是前者的延续,前者是后者的依据。就施工图设计论,它必须以方案与初步设计为依据,忠实于既定的基本构思和设计原则。如有重大修改变化时,应对施工草图进行审定确认或者调整初步设计,甚至重做再审。 值得提醒的是:为了保证施工图设计的顺利进行,开始前除充分准备内部作业所需的技术资料外,还应协助业主落实并提供必要的设计基础资料(详见附录二)。否则往往欲速而不达。难免返工! 由此可见,建筑师只有参与施工图设计,通过本工种和其他工种间反复推敲、协调的量化过程,才能深化、修正、完善最初的建筑构思。也即首先确保施工图设计不变形,才能使建筑竣工后“不走样”! 三、施工图设计的复杂性 就一般民用建筑而言,如果说建筑方案的优劣,主要取决于建筑师构思的水平。那么建筑施工图的优劣,不仅取决于处理好建筑工种本身的技术问题,同时更取决于各工种之间的配合协作。诚然,建筑工种在施工图设计阶段,仍然处于“龙头”地位,因为建筑的总体布局、平面构成、空间处理、立面造型、色彩用料、细部构造以及功能、防火、节能
中煤国际工程集团重庆设计研究院 民用建筑工程初步设计文件图纸深度规定 ( 修订版) 中煤国际工程集团重庆设计研究院 二○○九年十一月 初步设计图纸深度要求
一总平面 1、区域位置图( 根据需要绘制) 2、总平面图 1) 保留的地形和地物 2) 测量坐标网、坐标值, 场地范围的测量坐标( 或定位尺寸) , 道路红线、建筑红线或用地界线。 3) 场地四邻原有及规划道路的位置( 主要坐标或定位尺寸) 和主要建筑物及构筑物的位置、名称、层数、建筑间距。 4) 建筑物、构筑物的位置( 人防工程、地下车库、油库、贮水池、生化池等隐蔽工程用虚线表示) , 其中主要建筑物、构筑物应标注坐标( 或定位尺寸) 、名称( 或编号) 、层数; 总平面图中应准确表示建筑物外轮廓线。 5) 道路、广场的主要坐标( 或定位尺寸) , 停车场及停车位, 必要时加绘交通流线示意; 6) 绿化、景观及休闲设施的布置示意, 围墙、大门的布置图。 7) 指北针或风玫瑰图。 8) 主要技术经济指标表。 9) 说明栏内注写: 尺寸单位、比例、地形图的测绘单位、日期、坐标及高程系统名称( 如为场地建筑坐标网时, 应说明其测量坐标网的换算关系) , 补充图例及其它必要的说明等。 3、消防分析图 ( 1) 在已完成的总平面布置图上表示, 主要内容为消防车道的宽度、坡度、转弯半径、尽端车道的回车场( 高层为18m×18m小高层为15m×15m) , 消防扑救场地范围及坡度, 范围: 建筑底边至少有一个长边或周边长度的1/4且不小于一个长边的长度, 场地进深高层围18m, 小高层可15m, 此范围内必须设有直通室外的楼梯或直通楼梯间的出口, 场地坡度不大于5%。
内蒙生活区建筑工程初步设计文件图纸深度规定 盘锦辽河化工规划设计有限责任公司 二O—三年十二月
初步设计图纸深度要求 一总平面 1、区域位置图(根据需要绘制) 2、总平面图 1)保留的地形和地物 2)测量坐标网、坐标值,场地范围的测量坐标(或定位尺寸),道路红线、建筑红线或用地界线。 3)场地四邻原有及规划道路的位置(主要坐标或定位尺寸)和主要建筑物及构筑物的位置、名称、层数、建筑间距。 4)建筑物、构筑物的位置(人防工程、地下车库、油库、贮水池、生化池等隐蔽工程用虚线表示),其中主要建筑物、构筑物应标注坐标(或定位尺寸)、名称(或编号)、层数;总平面图中应准确表达建筑物外轮廓线。 5)道路、广场的主要坐标(或定位尺寸),停车场及停车位,必要时加绘交通流线示意; 6)绿化、景观及休闲设施的布置示意,围墙、大门的布置图。 7)指北针或风玫瑰图。 8)主要技术经济指标表。 9)说明栏内注写:尺寸单位、比例、地形图的测绘单位、日期、坐标及高程系统名称(如为场地建筑坐标网时,应说明其测量坐标网的换算关系),补充图例及其他必要的说明等。 3、消防分析图(1)在已完成的总平面布置图上表示,主要内容为消防车道的宽度、坡度、转弯半径、尽端车道的回车场(高层为18m X l8m小高层为15m X l5m,消防扑救场地范围及坡度,范围:建筑底边至少有一个长边或周边长度的1/4 且不小于一个长边的长度,场地进深高层围18m,小高层可15:此范围内必须设有直通室外的楼梯或直通楼梯间的出口,场地坡度不大于5%。 (2)说明 1)消防登高扑救场地下的管沟、暗沟、水池、生化处理构筑物及地下车库顶板,能承受大型消防车荷载。 2)消防登高扑救场地上方不应设置影响消防车停靠和操作的难以拆除的固定障碍物,如花池、树
施工图设计深度要求 4.1 一般要求 4.1 1 施工图设计文件。 1 合同要求所涉及的所有专业的设计图纸(含图纸目录、说明和必要的设备、材料表,见第4.2节至第4.8节)以及图纸总封面;对于涉及建筑节能设计的专业,其设 计说明应有建筑节能设计的专项内容; 2 合同要求的工程顶算书; 注:对于方案设引后直抵进入施工图田设计的项目,若合同未要求编制工程预算书,施工图设计文件应包括工程概算书(见第3.10节)。 3 各专业计算书。计算书不属于必须交付的设计文什,但应按本规定相关条款的要求编制并归档保存。 4.1.2 总封面标识内容。 1 项目名称; 2 设计单位名称; 3 项目的设计编号; 4 设计阶段; 5 编制单位法定代表人、技术总负责人和项目总负责人的姓名及其签字或授权盖章; 6 设计日期(即设计文件交付日期)。 4. 2 总平面 4.2. 1 在施工图设计阶段,总平面专业设计文件应包括图纸目录、设计说明、设计图纸、计算书。 4,2.2 图纸目录。应先列新绘制的图纸,后列选用的标准图和重复利用图。 4.2.3 设计说明。一般工程分别写在有关的图纸上。如重复利用某工程的施工图图纸及其说明时,应详细注明其编制单位、工程名称、设计编号和编制日期;列出主要技术经济指标表(见表3.3.2,该表也可列在总平面图上),说明地形图、初步设计批复文件等设计依据、基础资料: 4.2. 4 总平面图。 1 保留的地形和地物; 2 测量坐标网、坐标值; 3 场地范围的测量坐标(或定位尺寸)、道路红线、建筑控制线、用地红线等的位置; 4 场地四邻原有及规划的道路、绿化带等的位置(主要坐标或定位尺寸),以及主要建筑物和构筑物及地下建筑物等的位置、名称、层数; 5 建筑物、构筑物(人防工程、地下车库、油库、贮水池等隐蔽工程以虚线表示)的名称
摘要:1.设计阶段的划分2.初步设计深度的有关规定3.施工图设计深度的有关规定4.设计说明的编制方法5.实例讲解6.关于施工配合7.自由提问 关键词:设计阶段出图深度设计说明施工配合 一、设计阶段的划分 (一)建筑工程设计阶段的划分 1.建筑工程设计应按方案设计、初步设计、施工图设计三个阶段进行。 2.小型或技术简单的建筑工程,经有关主管部门同意,可按方案设计审批后直接转入施工图设计的两阶段进行。 (二)与建筑工程设计文件编制深度有关规和规定 1.建设部[1992]102号文版发的行业技术管理标准《建筑工程设计文件编制深度的规定》(中南建筑主编) 2.市标准DBJ 08-64-97《建筑工程设计文件编制深度规定》(市勘察设计协会主编) (三)设计文件编制原则 设计文件编制必须贯彻国家和地方有关工程建设的政策和法令,应符合国家和地方建筑工程建设标准、设计规(规程)和制图标准,遵守设计工作程序。 各阶段的设计文件应是完整齐全,容深度要符合规定,文字说明和图纸均应表达清晰、准确,整个文件必须经严格校审,减少各种差错。 二、初步设计图纸深度 (一)区域位置图 1.地形和地物; 2.城市坐标网、坐标值; 3.工程场地围的测量座标或尺寸; 4.场地附近原有或规划的交通线路及公用设施,本工程道路、铁路接线点及进入场地的位置、坐标和标高; 5.场地附近河道、水库的名称、位置、主要高程; 6.场地附近大型公共建筑的位置和名称; 7.指北针、风玫瑰图; 8.区域位置图可视工程规模等情况与总平面图合并; 分析中国电信、金融大厦区域位置图。 (二)总平面图 1.地形和地物; 2.测量坐标网、坐标值,场地施工坐标网、坐标值(或标注尺寸),规划红线; 3.建筑物、构筑物、出入口、围墙位置,其中主要建筑物、构筑物的坐标(或相关尺寸); 4.废旧建筑物的拆除围、相邻建筑物的名称和层数与相邻建筑物的距离、日照阴影图; 5.道路、铁路和排水沟的主要坐标(或相关尺寸); 6.停车库(场)的车位布置、消防登高场地、绿化及美化设施的布置示意; 7.指北针、风玫瑰; 8.主要技术经济指标和工程量表; 9.说明栏应有尺寸单位、比例、场地施工座标和测量座标的关系、补充图例及必要的说明等。 分析中国电信通信总平面图。 (三)竖向布置图
施工图设计阶段设计深度要求(建筑)
施工图设计统一标准(建筑专业) 广东博意建筑院有限公司沈阳分公司 二OO八年九月
施工图设计统一标准(建筑专业) 目的:由于我公司为新组建的设计部门,人员来自于不同的设计单位,在施工图制作方面存在着一定差别,为规范本公司出图的图面质量及图纸深度,故对本公司的施工图设计进行标准统一。 原则:在满足国家标准的前提下,符合本公司的习惯做法并本着经济、合理的原则进行施工图设计。 注:国家标准指的是《房屋建筑制图统一标准》 GB/T50001-2001 《建筑制图标准》 GB50104-2001 《总图制图标准》 GB/T50103-2001 《建筑工程设计文件编制深度规定》建设部2003年版 一、封面 总封面应标明以下内容: 1.项目名称。 2.编制单位名称。 3.设计资质证号(加盖公章)。 4.项目的设计编号。 5.设计阶段。 6.编制单位法定代表人、技术总负责人和项目负责人的姓名及其签字或授权盖章。 7.编制年月。 二、目录 先列新绘制的图纸,后列选用的标准图或重复利用图。
1.本着清晰、合理的要求,我公司建议图序为:建筑设计说明、构造表、总平面图、各层平面图、立面图、剖面图、楼电梯及卫生间等大样图、各种详 图(墙身节点、坡道等)、门窗表及门窗详图。 2.标准图分为国标、省标及设计单位通用图。 3.新绘图、标准图或重复利用图三部分目录之间,宜留有空格。 4.序号为流水号,不得空缺、重号或加注脚码。图号从“1”开始,不得从“0”开始。通用图编号前面加T,如T—2。 5.图纸规格应结合具体情况确定大小适当的图幅,并尽量统一。我公司建议一套图纸中图幅尺寸不宜超过两种,优先选用1号图幅,除难以避免外,尽 量不使用0号图,以便于施工现场使用。在备注中标明图幅规格。 6.如整张图纸变更,可将图纸改为升版图代替原图纸,如“建施—5a”、“建施—5b”(a表示第一次修改,b表示第二次修改)。并在升版图说明中写明 “本图代替原建施-5,原图作废。” 7.目录中所写的图纸名称要与图纸中名称及图签栏内的名称一致。 三、建筑设计说明 1.本子项目施工图设计的依据性文件、批文和相关规范。 设计依据应包括以下内容: ①主管部门对本项目设计阶段的审批文件(文号)。 建设管理、规划、消防、人防、卫生、交通等有关部门对初步设计审批意 见(文号或日期)(简单工程项目方案审批意见)。 ②建设单位有关会议纪要、委托设计等文件。 ③现行设计规范、标准(列出本项目所依据的主要规范名称)。
建筑方案设计深度的国 家规范要求 TYYGROUP system office room 【TYYUA16H-TYY-TYYYUA8Q8-
建筑方案设计深度的国家规范要求 1. 2.方案设计 一般要求 方案设计文件 (1)设计说明书,包括各专业设计说明以及投资估算等内容;对于涉及建筑节能设计的专业,其设计说明应有建筑节能设计专门内容; (2) (3)设计委托或设计合同中规定的透视图、鸟瞰图、模型等。 方案设计文件的编排顺序 (1)封面:项目名称、编制单位、编制年月; (2)扉页:编制单位法定代表人、技术总负责人、项目总负责人的姓名,并经上述人员签署或授权盖章; (3)设计文件目录; (4)设计说明书; (5)设计图纸。 设计说明书 设计依据、设计要求及主要技术经济指标。
