本科试卷（七）
一、选择题（每小题2分，共30分）
1．八进制数
的十六制数是________。
A.
B. C. D.
2.下列逻辑函数中，与（A+B ）(A+C)等价的是_____。
A. F=AB
B.F=A+B
C. A+BC
D. F= B+C 3．函数F 的卡诺图如图1-1，其最简与或表达式是_____。
A.
B.
C.
D.
4．4:10线译码器，输入信号端有_____个。
A. 10
B. 2
C. 3
D.4
5．用四选一数据选择器实现函数Y =，应使______。
A.D 0=D 2=0，D 1=D 3=1
B.D 0=D 2=1，D 1=D 3=0
C.D 0=D 1=0，D 2=D 3=1
D.D 0=D 1=1，D 2=D 3=0 6． 图1-2所示的组合逻辑电路，其函数表达式为______。
A ．
B ．
C ．
D ．
8(375.236)16(7.4)D F 16(7.4)D E 16(7.4)C F 16(7.3)D F D B A D B A F +=D C A +D B A D C A C B A F ++=D C A D B A C B A F ++=D B A D B A D B A F ++=0101A A A A +F AB BD CD =++(0,4,5,7,8,12,13,14,15)F m =
∑(1,2,3,6,9,,10,11)
F m =∑(0,8,12,14,15)
F m =∑图1-1
A B
B
D
D
C
F
S
R
Q
Q
图
1-2
图1-3
7．时序电路中不可缺少的部分为_______。
A. 组合电路
B. 记忆电路
C. 同步时钟信号
D. 组合电路和记忆电路
8．与非门构成的基本RS 触发器如图1-3 所示，欲使该触发器保持现态，即，
则输入信号应为_____。
A ．S=R=0
B ．S=R=1
C ．S=1，R=0
D ．S=0，R=1 9．n 个触发器构成的计数器中，有效状态最多有____个。
A.n
B.2n
C.2n-1
D. 2n
10．把一个五进制计数器与一个四进制计数器串联可得到 进制计
数器。
A.4
B.5
C.9
D.20
11.下面不属于简单可编程逻辑器件的是______。
A ．EPROM
B ．PAL
C ．ISP
D ．GAL 12．下面器件中，_______是易失性存储器。
A. FLASH
B.EPROM
C.DRAM
D.PROM 13．双向数据总线常采用_____ 构成。
A. 数据分配器
B. 数据选择器
C. 三态门
D. 译码器
14．FPGA 采用逻辑单元阵列结构，由三个基本模块阵列组成。________是系统的核心。
A. 可组态逻辑块
B. 通用逻辑块
C. 可编程互连连线
D. 可编程互连连线
15．数字系统的初步设计通常指______。
A.设计控制器
B.设计ASM 图
C. 子系统的设计
D.子系统的划分
二、填空题（每小题2分，共18分）
1．布尔代数的基本规则有代入规则，________________和对偶规则。
2．用卡诺图法化简逻辑函数比布尔代数法更容易得到最简的逻辑函数表达式，缺点是
_________受一定的限制。
3．数据分配器是一种单路输入，______________输出的逻辑构件。
4．组合逻辑电路在结构上不存在输出到输入的______________，且电路的输出与__________输入状态无关。
1n n Q Q +=
5．某移位寄存器的时钟脉冲频率为100KHz，欲将存放在该寄存器中的数左移8位，完成该操作需要________时间。
6．采用一对一法进行状态编码时，10个状态需要用________个触发器实现。
7．RAM和ROM有三组信号线，它们是地址线，控制线，__________。
8．ispLSI 1032的I/O单元工作于输出状态时，其中有输出缓冲，____________和____________。
9．控制器的控制过程可以用_____________图表示出来，它能和实现它的硬件很好地对应起来。
三、组合逻辑设计（12分）
设计一个将8421BCD码转换成余3码的电路，用与非门实现。
(1)列出真值表；
(2)卡诺图化简；
(3)写出表达式；
(4)画出由与非门实现的逻辑图。
四、时序逻辑分析（14分）
分析图1所示同步计数电路。
(1)做出状态转移表和状态转移图；
(2)计数器是几进制计数器？能否自启动？
(3)画出在时钟作用下各触发器输出波形。
图1
五、VHDL语言设计（12分）
用VHDL设计设计一个3位格雷码可逆计数器，y=1时计数器加，y=0时计数器减，其状态图如图2所示：
图2
六、数字系统设计（14分）
有一个数字比较系统，它能对两个16位二进制数进行比较。其操作过程如下：先将两 个二进制数存入寄存器
和，然后进行比较，最后将大数移入寄存器中。设计
（1）系统方框图； （2）ASM 流程图； （3）计数器型控制器。
关闭
A R
B R A R
期末考试试题（答案） 考试科目：数字逻辑电路 试卷类别：3卷 考试时间：110 分钟 XXXX 学院 ______________系 级 班 姓名 学号 题号 一 二 三 四 总分 得分 一、选择题（每小题2分，共20分） 1． 八进制（273）8中，它的第三位数2 的位权为___B___。 A ．(128)10 B ．(64)10 C ．(256)10 D ．(8)10 2. 已知逻辑表达式C B C A AB F ++=，与它功能相等的函数表达式_____B____。 A ．A B F = B ． C AB F += C ．C A AB F += D ． C B AB F += 3. 数字系统中，采用____C____可以将减法运算转化为加法运算。 A ． 原码 B ．ASCII 码 C ． 补码 D ． BCD 码 4．对于如图所示波形,其反映的逻辑关系是___B_____。 A ．与关系 B ． 异或关系 C ．同或关系 D ．无法判断 5． 连续异或1985个1的结果是____B_____。 A ．0 B ．1 C ．不确定 D ．逻辑概念错误 得分 评卷人 装 订 线 内 请 勿 答 题
6. 与逻辑函数D C B A F+ + + =功能相等的表达式为___C_____。 D C B A F+ + + =B．D C B A F+ + + = D．D C B A F+ + = 7．下列所给三态门中，能实现C=0时，F=AB；C=1时，F为高阻态的逻辑功能的是____A______。 8. 如图所示电路，若输入CP脉冲的频率为100KHZ，则输出Q的频率为 _____D_____。 A．500KHz B．200KHz C．100KHz D．50KHz 9．下列器件中，属于时序部件的是_____A_____。 A．计数器B．译码器C．加法器D．多路选择器 装
中国石油大学（北京）远程教育学院 《数字逻辑》期末复习题 一、单项选择题 1. TTL 门电路输入端悬空时，应视为( A ) A. 高电平 B. 低电平 C. 不定 D. 高阻 2. 最小项D C B A 的逻辑相邻项是（ D ） A ．ABCD B ．D B C A C ．C D AB D ．BCD A 3. 全加器中向高位的进位1+i C 为( D ) A. i i i C B A ⊕⊕ B.i i i i i C B A B A )(⊕+ C.i i i C B A ++ D.i i i B C A )(⊕ 4. 一片十六选一数据选择器，它应有（ A ）位地址输入变量 A. 4 B. 5 C. 10 D. 16 5. 欲对78个信息以二进制代码表示，则最少需要（ B ）位二进制码 A. 4 B. 7 C. 78 D. 10 6. 十进制数25用8421BCD 码表示为（B ） A.10 101 B.0010 0101 C.100101 D.10101 7. 常用的BCD 码有（C ） A:奇偶校验码 B:格雷码 C:8421码 D:ASCII 码 8. 已知Y A AB AB =++,下列结果中正确的是（C ） A:Y=A B:Y=B C:Y=A+B D: Y A B =+ 9. 下列说法不正确的是（ D ） A:同一个逻辑函数的不同描述方法之间可相互转换 B:任何一个逻辑函数都可以化成最小项之和的标准形式 C:具有逻辑相邻性的两个最小项都可以合并为一项 D:任一逻辑函数的最简与或式形式是唯一的 10. 逻辑函数的真值表如下表所示，其最简与或式是（C ）
A: ABC ABC ABC ++ B: ABC ABC ABC ++ C: BC AB + D: BC AC + 11．以下不是逻辑代数重要规则的是( D ) 。 A. 代入规则 B. 反演规则 C. 对偶规则 D. 加法规则 12．已知函数E)D (C B A F +?+=的反函数应该是( A ) 。 A. [])E (D C B A F +?+?= B. [])E D (C B A F +?+?= C. [])E (D C B A F +?+?= D. [] )E D (C B A F +?+?= 13．组合逻辑电路一般由（ A ）组合而成。 A 、门电路 B 、触发器 C 、计数器 D 、寄存器 14．求一个逻辑函数F 的对偶式，可将F 中的（ A ）。 A 、“·”换成“+”，“+”换成“·”,常数中的“0”“1”互换 B 、原变量换成反变量，反变量换成原变量 C 、变量不变 D 、常数中的“0”换成“1”，“1”换成“0” 15．逻辑函数()()()()=++++=E A D A C A B A F ( A ) 。 A. AB+AC+AD+AE B. A+BCED C. (A+BC)(A+DE) D. A+B+C+D+E 16．下列逻辑电路中，不是组合逻辑电路的有（ D ） A 、译码器 B 、编码器 C 、全加器 D 、寄存器 17．逻辑表达式A+BC=（ C ）
计算机学院 第二学期《数字逻辑》 期未考试试卷 A 卷 学号 班级 姓名 成绩 一、填空（每空1分，共14分） 1、（21.5）10=（ ）2=（ ）8=（ ）16 2、若0.1101x =-，则[]x 补=（ ） 3、十进制数809对应的8421BCD 码是（ ） 4、若采用奇校验，当信息位为10011时，校验位应是（ ） 5、数字逻辑电路分为（ ）和（ ）两大类 6、电平异步时序逻辑电路的描述工具有（ ）、（ ）、（ ） 7、函数()()F A B C D =+?+的反函数是（ ） 8、与非门扇出系数N O 的含义是（ ） 9、若要消除函数(,,)F A B C AB AC =+对应的逻辑电路可能存在的险象，则应增加的冗余项是（ ） 二、选择题（每空2分，共16分） 从下列各题的四个答案中，选出一个正确答案，并将其代号填入括号内 1、数字系统采用（ ）可以将减法运算转化为加法运算 A ．原码 B ．余3码 C ．Gray 码 D ．补码 2、欲使J-K 触发器在CP 脉冲作用下的次态与现态相反，JK 的取值应为（ ） A ．00 B ．01 C ．10 D ．11 3、对完全确定原始状态表中的6个状态，A 、B 、C 、D 、E 、F 进行比简，若有（A ，B ），（D 、E ）等效，则最简状态表中只有（ ）个状态 A ．2 B ．4 C ．5 D ．6 4、下列集成电路芯片中，（ ）属于组合逻辑电路 A ．计数器74290 B ．寄存器74194 C ．三一八译码器74138 D ．集成定时器5G555 5、设计一个20进制同步计数器，至少需要（ ）个触发器 A ．4 B ．5 C ．6 D ．20 6、用5G555构成的多谐振荡器有（ ） A ．两个稳态 B ．两个暂稳态
数字电路与逻辑设计期末考试样题 一、TO FILL YOUR ANSWERS IN THE “( )”（1’ X 5） 1. An unused CMOS NAND gate input should be tied to logic ( ) or another input. 2. DAC can proportionally convert ( ) input to analog signal output. 512 3. A truth table for a ( ) input, 4-output combinational logic function could be stored in a 4 EPROM. 4. The RCO output of 74X163 is asserted if and only if the enable signal ( )is asserted and the counter is in state …1111?. 5. If the signed-magnitude representation is（001101）2 for one number, then it?s 8-bit two?s complement representation is（）2. 二、Single selection problems: there is only one correct answer in the following questions.（2’ X 5） 1、An 8-output demultiplexer has ( ) select inputs. A. 2 B. 3 C. 4 D. 5 2、For a logical function ,which representation as follows is one and only（唯一）. ( ) A. logic expression B. logic diagram C. truth table D. timing diagram 3、In general, to complete the same function, compared to a MOORE machine, the MEAL Y machine has （）。 A. more states B. fewer states C. more flip-flops D. fewer flip-flops 4、To design a “1000001” serial sequence generator by shift registers, at least needs a ( ) bit shift register. A. 2 B. 3 C. 4 D.5 5、The following logic expressions is equal, and the hazard-free one is ( ). A. F=B?C?+AC+A?B B. F=A?C?+BC+AB? C. F=A?C?+BC+AB?+A?B D. F=B?C?+AC+A?B+BC+AB?+A?C?

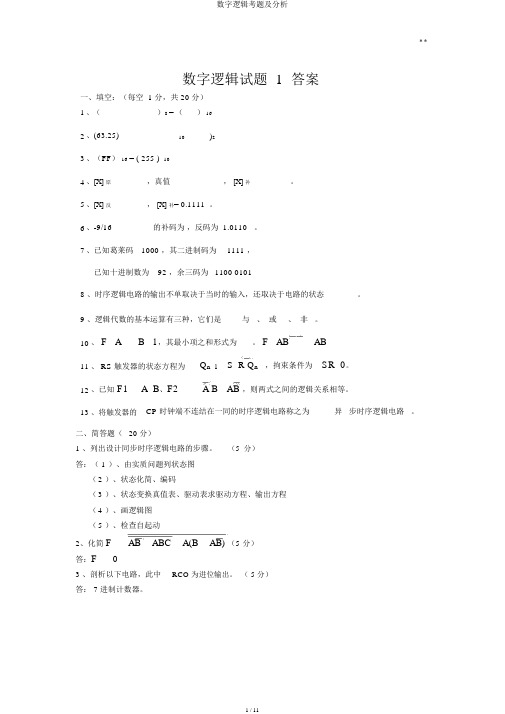

数字逻辑试题1答案 一、填空：（每空1分，共20分） 1、（20.57）8 =（ 10.BC ）16 2、(63.25) 10= ( 111111.01 )2 3、（FF ）16= ( 255 )10 4、[X]原=1.1101，真值X= -0.1101，[X]补 = 1.0011。 5、[X]反=0.1111，[X]补= 0.1111。 6、-9/16的补码为1.0111，反码为1.0110 。 7、已知葛莱码1000，其二进制码为1111， 已知十进制数为92，余三码为1100 0101 8、时序逻辑电路的输出不仅取决于当时的输入，还取决于电路的状态 。 9、逻辑代数的基本运算有三种，它们是_与_ 、_或__、_非_ 。 10、1⊕⊕=B A F ，其最小项之和形式为_ 。AB B A F += 11、RS 触发器的状态方程为_n n Q R S Q +=+1_，约束条件为0=SR 。 12、已知B A F ⊕=1、B A B A F +=2，则两式之间的逻辑关系相等。 13、将触发器的CP 时钟端不连接在一起的时序逻辑电路称之为_异_步时序逻辑电路 。 二、简答题（20分） 1、列出设计同步时序逻辑电路的步骤。（5分） 答：（1）、由实际问题列状态图 （2）、状态化简、编码 （3）、状态转换真值表、驱动表求驱动方程、输出方程 （4）、画逻辑图 （5）、检查自起动 2、化简)(B A B A ABC B A F +++=（5分） 答：0=F 3、分析以下电路，其中RCO 为进位输出。（5分） 答：7进制计数器。
4、下图为PLD 电路，在正确的位置添 * ， 设计出B A F ⊕=函数。（5分） 5分 注：答案之一。 三、分析题（30分） 1、分析以下电路，说明电路功能。（10分） 解： ∑∑==) 7,4,2,1()7,6,5,3(m Y m X 2分 A B Ci X Y 0 0 0 0 0 0 0 1 0 1 0 1 0 0 1 0 1 1 1 0 1 0 0 0 1 1 0 1 1 0 1 1 0 1 0 1 1 1 1 1 8分
习题与答案 《数字逻辑与数字系统（第四版）》，白中英 第1章习题P30 7 证明下列等式 (2) AC AB C AB C B A ABC +=++ 证明: AB AC ABC C AB C B A ABC +=+++=左式 8 用布尔代数简化下列各逻辑函数表达式 (4) C AB C B BC A AC F +++= 解: BC BC BC A C B A BC C B A BC A ABC C B A C B BC A AC F =+=++=+++=++++=) () )(())()(( 9 将下列函数展开为最小项表达式 (1) )(),,(C B A C B A F += 解: ∑=+++++=+++++=+++=+++=+=() 7,6,5,4,1()()()()(),,(m C B A C B A C B A C B A C AB ABC C B A C B A C C B A C C AB C B A C B A B A AB C B A A B B A C B A C B A F 10 用卡诺图化简下列各式 （2） C B A D A B A D C AB CD B A F ++++= 解： C 由卡诺图知，D A B A F +=
（4） ∑∑ +=?)11,10,9,3,2,1()15,14,13,0(),,,(m D C B A F 解： A C AD AC B A F ++= 12 逻辑函数 A C C B B A X ++=，试用真值表、卡诺图、逻辑图、波形图表示该函数。 解：（1）真值表 （2）卡诺图 （3）逻辑图 （4）波形图 14 输入信号A ，B ，C 的波形如图P1.2所示，试画出电路输出F1、F2的波形图 B F C B A
- - 优质资料 期末考试试题（答案） 考试科目：数字逻辑电路 试卷类别：3卷考试时间：110 分钟 XXXX 学院 ______________系级班 学号 题号 一 二 三 四 总分 得分 一、选择题（每小题2分，共20分） 1． 八进制（273）8中，它的第三位数2 的位权为___B___。 A ．(128)10 B ．(64)10 C ．(256)10 D ．(8)10 2. 已知逻辑表达式C B C A AB F ++=，与它功能相等的函数表达式_____B____。 A ．A B F =B ． C AB F += C ．C A AB F += D ．C B AB F += 3. 数字系统中，采用____C____可以将减法运算转化为加法运算。 A ． 原码 B ．ASCII 码 C ． 补码 D ．BCD 码 4．对于如图所示波形,其反映的逻辑关系是___B_____。 得分 评卷人 装 订 线 内 请 勿 答 题
- 优 A ．与关系 B ． 异或关系 C ．同或关系 D ．无法判断 5． 连续异或1985个1的结果是____B_____。 A ．0 B ．1 C ．不确定 D ．逻辑概念错误 6. 与逻辑函数D C B A F +++=功能相等的表达式为___C_____。 A ．D C B A F +++=D C B A F +++= ．D C B A F ++= 7．下列所给三态门中，能实现C=0时，F=AB ；C=1时，F 为高阻态的逻辑功能的是____A______。 8. 如图所示电路，若输入CP 脉冲的频率为100KHZ ，则输出Q 的频率为_____D_____。 A ． 500KHz B ．200KHz
期末考试试题（答案） 一、选择题（每小题2分，共20分） 1．八进制（273）8中，它的第三位数2 的位权为___B___。 A．(128)10B．(64)10C．(256)10 D．(8)10 2. 已知逻辑表达式C B C A AB F+ + =，与它功能相等的函数表达式 _____B____。 A．AB F=B．C AB F+ = C．C A AB F+ =D．C B AB F+ = 3. 数字系统中，采用____C____可以将减法运算转化为加法运算。 A．原码B．ASCII码C．补码D．BCD码4．对于如图所示波形,其反映的逻辑关系是___B_____。 A．与关系B．异或关系C．同或关系D．无法判断 5．连续异或1985个1的结果是____B_____。 A．0B．1 C．不确定D．逻辑概念错误 6. 与逻辑函数D C B A F+ + + =功能相等的表达式为___C_____。 A．D C B A F+ + + =B．D C B A F+ + + = C．D C B A F=D．D C B A F+ + = 7．下列所给三态门中，能实现C=0时，F=AB；C=1时，F为高阻态的逻辑功能的是____A______。 B A F & ? F B A &
8. 如图所示电路，若输入CP脉冲的频率为100KHZ，则输出Q的频率为_____D_____。 A． 500KHz B．200KHz C． 100KHz D．50KHz 9．下列器件中，属于时序部件的是_____A_____。 A．计数器B．译码器C．加法器D．多路选择器 10．下图是共阴极七段LED数码管显示译码器框图，若要显示字符“5”，则译码器输出a～g应为____C______。 A． 0100100 B．1100011 C． 1011011 D．0011011 二、填空题（每小题2分，共20分） 11.TTL电路的电源是__5__V，高电平1对应的电压范围是__2.4-5____V。 12.N 个输入端的二进制译码器，共有___N2____个输出端。对于每一组输入代码，有____1____个输出端是有效电平。 13.给36个字符编码，至少需要____6______位二进制数。 14.存储12位二进制信息需要___12____个触发器。
1．逻辑函数的两种标准形式分别为。 2．将2004个“1”异或起来得到的结果是（0）。 3．半导体存储器的结构主要包含三个部分，分别是（译码器）、（存储阵列）、（控制逻辑）。 4．A/D转换的四个过程是采样、保持、量化和（编码），其中采样脉冲的频率要求至少是模拟信号最高频率的（2）倍。 5．8位D/A转换器当输入数字量10000000为5v。若只有最低位为高电平，则输出电压为（5/128）v；当输入为10001000，则输出电压为（5*136/128）v。 6．就逐次逼近型和双积分型两种A/D转换器而言，（双积分型）的抗干扰能力强，（逐次逼近型）的转换精度高。 7．（61. 5)10 == (3D.8)16 = (10010001.1000)5421BCD； 8．已知某74ls00为2输入4与非门，I OL=22mA，I OH=2mA，I IL=2mA，I IH=40μA，则其低电平输出的扇出系数N OL=（11），其高电平输出的扇出系数N OH=（50）； 9．函数的最小项表达式为F=（4.5.7），最大项表达式为（0.1.2.3.6） 10. 根据对偶规则和反演规则，直接写出的对偶式和反函数， Fd =（)，=()； 11． 12．已知X=（-17），则X的8位二进制原码为（10001001），其8位二进制补码为（11110111）； 13．T' 触发器的次态方程是（Qn+1 = ~Qn）； 14．D触发器的次态方程是（）； 15．根据毛刺的不同极性，可以将逻辑险象分为0型险象和1型险象，对于一个逻辑表达式，若在给定其它变量适当的逻辑值后，出现F= （）的情形，则存在1型险象；
《数字逻辑》期末考试 A 卷参考答案 、判断题：下面描述正确的打’/，错误的打‘X’（每小题1分，共10 分） 1、为了表示104个信息，需7位二进制编码[V ] 2、BCD码能表示0至15之间的任意整数[X ] 3、余3码是有权码[X ] 4、2421码是无权码[X ] 5、二值数字逻辑中变量只能取值 6、计算机主机与鼠标是并行通信 7、计算机主机与键盘是串行通信8、占空比等于脉冲宽度除于周期0和1,且表示数的大小[X ] [X ] [V ] [V ] 9、上升时间和下降时间越长，器件速度越慢[V ] 10、卡诺图可用来化简任意个变量的逻辑表达式[X ] 、写出图中电路的逻辑函数表达式。（每小题5分，共10分） 1、F=A B 2、F= AB CD 2分，共20分）
1、在图示电路中.能实现逻辑功能F = ATH 的电路是 A ° TTL 电路 (A) F = ABCD (B) F = AH ? CD - (C) F= A + B + C + D (D) F = A + B ? C + D (E) F= A BCD 4 . 己知F 二ABC + CD ■可以肯定使F = 0的情况是 _° (A) A=0, BC= 1； (B) B= 1 , C= 1 } (C) AB= 1, CD=Q. (D) BC= 1 , D= 1 5、逻辑函数A B+BCD+A C+ B C 可化简为A,B,C,D 。 (A) AB + AC + BC (B) AB + C (A4-B) (C) AB + CAB A — O ? =1 1 Q A |— I 1 F ?- & 1 Q A B L I l — (B) 悬0 ---- 空 。— A — & Bo — Co- & B A 3 ?满足如图所示电路的输岀函数F 的表达式为丄3 B 1 o — V OF
09年数字逻辑期末试卷(A卷)试题及答案
华东师范大学期末试卷（A ） 2009 — 2010 学年第 一 学期 课程名称：___数字逻辑______ 学生姓名：___________________ 学 号：___________________ 专 业：___________________ 年级/班级：__________________ 课程性质：公共必修、公共选修、专业必修、专业选修 ………………………………………………………………………………………… 一、填空题 （20分，每空2分） 1. （34.5）10 = ( （1） 11 0100.0101 )8421BCD = ( （2） 100010.1 )2 = ( （3） 2 2.8 )16 。 2. ()Y A B C CD =++的对偶式为___（4）Y ’A C B C A D ''''''=++ 。 3. 在数字系统中，要实现线与功能可选用___（5）OC/OD 门；要实现总线结构可选用___（6）传输 门。 4. 化简F （A,B,C,D ）=∑m(3，5，6，7，10)＋d （0，1，2，4，8）可得 (7) F ＝A ’＋B ’D ’ 。 5. 已知某左移寄存器，现态为011001，若空位补0，则次态为 (8)110010 。 6. 二进制数（－ 10110）2的反码和补码分别为 （9）101001 和 （10）101010 。
二、选择题(20分，每题2分) 1.在下列逻辑部件中．不属于组合逻辑部件的是 D 。 A．译码器 B．编码器 C．全加器 D．寄存器 2.逻辑表达式A+BC ＝ B 。 A．A＋C B．(A＋B)(A＋ C) C．A+B+ABC D．B＋C 3.能得出X＝Y的是 C A．X＋Z＝Y＋Z B.XZ=YZ C. X＋Z＝Y＋Z且XZ=YZ D.以上都不能 4.为将D触发器转换为T触发器，图中所示电路的虚框内应是 _ A_。 A．同或门B．异或门 C．与非 门D．或非门 5.设A1、A2、A3为三个信号，则逻辑函数 C 能检测出这三个信号中 是否含有奇数个高电平。 A．A1A2A3 B．A1+A2+A3 C．A1⊕A2⊕A3 D．A1＋A2A3 6.以下说法正确的是 C A．TTL门电路和CMOS门电路的输入端都可以悬空
北京XX 大学2006——2007学年第一学期 《数字逻辑与数字系统》期末考试试题（A ） 一、选择题（每小题1分，共10分。） ．卡诺图如图1所示，电路描述的逻辑表达式F=( ）。 A. ∑m(1,2,4,5,9,10,13,15) B. ∑m(0,1,3,4,5,9,13,15) C. ∑m(1,2,3,4,5,8,9,14) D. ∑m(1,4,5,8,9,10,13,15) ．在下列逻辑部件中，不属于组合逻辑部件的是（ ）。 A. 译码器 B. 锁存器 C.编码器 D.比较器 ．八路数据选择器，其地址输入端（选择控制端）有（ ）个。 A. 8 B. 2 C. 3 D. 4 ．将D 触发器转换为T 触发器，图2所示电路的虚框 ）。 A. 或非门 B. 与非门 C. 异或门 D. 同或门 图2
A. 2n B. 2n C. n D. 2n-1 6．GAL 是指（ ）。 A.随机读写存储器 B.通用阵列逻辑 C.可编程逻辑阵列 D. 现场可编程门阵列 7．EPROM 的与阵列（ ），或阵列（ ）。 A. 固定、固定 B. 可编程、固定 C. 固定、可编程 D. 可编程、可编程 8．在ispLSI 器件中，GRP 是指（ ）。 A. 通用逻辑块 B. 输出布线区 C. 输入输出单元 D.全局布线区 9. 双向数据总线可以采用（ ）构成。 A.三态门 B. 译码器 C.多路选择器 D.与非门 10.ASM 流程图是设计（ ）的一种重要工具。 A. 运算器 B. 控制器 C.计数器 D. 存储器 二、填空题（每小题2分，共20分） 1. 图3所示加法器构成代码变换电路，若输入信号B 3B 2B 1B 0为8421BCD 码，则输出端 S 3S 2S 1S 0为______________________代码。 2. 2:4译码器芯片如图4所示。欲将其改为四路分配器使用，应将使能端G 改为 ___________________，而地址输入端A 、B 作为_________________________。 3. 门电路的输入、输出高电平赋值为逻辑_________，低电平赋值为逻辑________，这种关系为负逻辑关系。 4. 组合逻辑电路的输出只与当时的________状态有关，而与电路_______的输入状态无关。 5．译码器实现___________________译码，编码器实现___________________译码。
一、单项选择题 1、触发器有两个稳态，存储8位二进制信息要＿ A、2 B、8 C、16 D、32 2、下列门电路属于双极型的是＿ A、OC门 B、PMOS C、NMOS D、CMOS 3对于钟控RS触发器，若要求其输出“0”状态不变，则输入的ＲＳ信号应为＿ A、RS=XD B、RS=OX C、RS=X1 D、RS=1X 4、下列逻辑电路中为时序逻辑电路的是＿ A、变量译码器 B、加法器 C、数码存储器 D、数据选择器 5、同步时序电路和异步时序电路比较，其差异在于后者＿ A、没有触发器 B、没有统一的时钟脉冲控制 C、没有稳定状态 D、输出只与内部状态有关 6、要构成容量为4K*8的RAM，需要＿片容量为256*4的RAM。 A、2 B、4 C、8 D、32 7、一个容量为1K×8的存储器有个存储单元。 A.8 B.8K C.8000 D.8190 8、寻址容量为16K×8的RAM需要根地址线。 A.4 B.8 C.14 D.16 E.16K 9、若R A M的地址码有8位，行、列地址译码器的输入端都为4个，则它们的输 出线（即字线加位线）共有条。 A.8 B.16 C.32 D.256 二、多项选择 10、逻辑变量的取值1和0可以表示＿ A开关的组合，断开B、电位的高低 C、真与假 D、电流的有，无 11、在何种输入情况下，“或非”运算的结果是逻辑0＿＿ A、全部输入是0 B、全部输如是1 C、任一输入为0，其他输入为1 D、任一输入为1 12、三态门输出高阻状态时，＿＿是正确的说法。 A、用电压表测量指针不动 B、相当于悬空 C、电压不高不低C、测量电阻指针不动 13、下列触发器中，克服了空翻现象的有＿ A、边沿D触发器 B、主从RS触发器 C、同步RS触发器 D、主从JK触发器 三、判断题 14、8421码1001比0001大。 15、数字电路中用“1”和“0”分别表示两种状态，二者无大小之分。 16、因为逻辑表达式A+B+AB=A+B成立，所以AB=0成立。 17、优先编码器的编码信号时相互排斥的，不允许多个编码信号同时有效。 18、若两个函数具有相同的真值表，则两个逻辑函数必然相等。 19、D触发器没有记忆功能。 四、填空题 20、可以用＿＿＿＿檫除EPROM中所存的信息。
华东师范大学期末试卷(B) 2009 — 2010 学年第 一 学期 课程名称：___数字逻辑________ 学生姓名：___秦宽________________ 学 号：_2013041046__________________ 专 业：____软件工程_______ 年级/班级：13级软件工程 课程性质：公共必修、公共选修、专业必修、专业选修 一、填空题 (20分，每空2分) 1. （2010）D =（ ）B = （ ）H = （ ）8421BCD 答案：（111 1101 1010）B = （7DA ）H = （0010 0000 0001 0000）8421BCD 2. 仓库门上装了两把暗锁，A 、B 两位保管员各管一把锁的钥匙，必须二人同时开锁才能进库。这种逻辑关系为 。 答案：与逻辑 3. 逻辑函数式F=AB+AC 的对偶式为 ，最小项表达式为∑=m F ( )。 答案：))((C A B A F D ++= ∑=m F (5，6，7) 2.逻辑函数D AC CD A C AB D C ABD ABC F ''''''+++++=的最简与或式是 。 答案：'D A + 4. 从结构上看，时序逻辑电路的基本单元是 。 答案：触发器 5. JK 触发器特征方程为 。 答案：Q K JQ ''+ 6.A/D 转换的一般步骤为：取样，保持， ，编码。 答案：量化
二、选择题 (20分，每题2分) 1. 计算机键盘上有101个键，若用二进制代码进行编码，至少应为（ ）位。 A) 6 B) 7 C) 8 D) 51 答案：B 2. 在函数F=AB+CD 的真值表中，F=1的状态有（ ）个。 A) 2 B) 4 C) 6 D) 7 答案：D 3. 为实现“线与”逻辑功能，应选用（ ）。 A) 与非门 B) 与门 C) 集电极开路（OC ）门 D) 三态门 答案：C 4. 图1所示逻辑电路为( )。 A) “与非”门 B) “与”门 C)“或”门 D) “或非”门 图1 答案：A 5. 在下列逻辑部件中，属于组合逻辑电路的是（ ）。 A) 计数器 B) 数据选择器 C) 寄存器 D) 触发器 答案：B 6. 已知某触发器的时钟CP ，异步置0端为R D ，异步置1端为S D ，控制输入端V i 和输出Q 的波形如图2所示，根据波形可判断这个触发器是（ ）。 B C
北京邮电大学2008——2009学年第一学期 《数字逻辑与数字系统》期末考试试题（A ） 考试注意事项 一、学生参加考试须带学生证或学院证明，未带者不准进入考场。学生必须按照监考教师指定座位就坐。 二、书本、参考资料、书包等物品一律放到考场指定位置。 三、学生不得另行携带、使用稿纸，要遵守《北京邮电大学考场规则》，有考场违纪或作弊行为者，按相应规定严肃处理。 四、学生必须将答题内容做在试题答卷上，做在草稿纸上一律无效。 五、学生的姓名、班级、学号、班内序号等信息由教材中心统一印制。 考试 课程 数字逻辑与数字系统 考试时间 2009年1月13日 题号 一 二 三 四 五 六 七 八 总分 满分 10 20 10 10 10 12 14 14 得分 阅卷 教师 一、选择题（每小题1分，共10分。） 1． )D C B (B )B A (A F ++++==( ) A . B B . A+B C . 1 D .AB 2．同步时序电路和异步时序电路比较，其差异在于后者（ ） A . 没有稳定状态 B . 没有统一的时钟脉冲控制 C . 输入数据是异步的 D . 输出数据是异步的 3．（10000011）8421BCD 的二进制码为（ ）。 A .( 10000011)2 B .(10100100)2 C . (1010011)2 D . (11001011)2 4． 74LS85为四位二进制数据比较器。如果只进行4位数据比较，那么三个级联输入端ab 、a=b 应为（ ）。 A . ab 接地，a=b 接地 B . ab 接高电平，a=b 接高电平 C . ab 接高电平，a=b 接地
数字逻辑试卷及答案 TTA standardization office【TTA 5AB- TTAK 08- TTA 2C】
《数字电子技术基础》期终考试试题（110分钟）一、填空题：（每空1分，共15分） =+的两种标准形式分别为（）、 1．逻辑函数Y A B C （）。 2．将2004个“1”异或起来得到的结果是（）。 3．半导体存储器的结构主要包含三个部分，分别是（）、（）、（）。 4．8位D/A转换器当输入数字量为5v。若只有最低位为高电平，则输出电压为 （）v；当输入为，则输出电压为（）v。 5．就逐次逼近型和双积分型两种A/D转换器而言，（）的抗干扰能力强，（）的转换速度快。 6．由555定时器构成的三种电路中，（）和（）是脉冲的整形电路。7．与PAL相比，GAL器件有可编程的输出结构，它是通过对（）进行编程设定其（）的工作模式来实现的，而且由于采用了（）的工艺结构，可以重复编程，使它的通用性很好，使用更为方便灵活。 二、根据要求作题：（共15分） 1．将逻辑函数 P=AB+AC写成“与或非”表达式，并用“集电极开路与非门”来实现。2．图1、2中电路均由CMOS门电路构成，写出P、Q 的表达式，并画出对应A、 B、C的P、Q波形。 三、分析图3所示电路：（10分） 1）试写出8选1数据选择器的输出函数式； 2）画出A2、A1、A0从000~111连续变化时，Y的波形图； 3）说明电路的逻辑功能。
四、设计“一位十进制数”的四舍五入电路（采用8421BCD码）。要求只设定一个输出，并画出用最少“与非门”实现的逻辑电路图。（15分） 五、已知电路及CP、A的波形如图4(a) (b)所示，设触发器的初态均为“0”，试画出输出端B和C的波形。（8分） B C 六、用T触发器和异或门构成的某种电路如图5(a)所示，在示波器上观察到波形如图5(b)所示。试问该电路是如何连接的？请在原图上画出正确的连接图，并标明T的取值。（6分） 七、图6所示是16*4位ROM和同步十六进制加法计数器74LS161组成的脉冲分频电路。ROM中的数据见表1所示。试画出在CP信号连续作用下的D3、D2、D1、D0输出的电压波形，并说明它们和CP信号频率之比。（16分） 表1： 地址输入数据输出 A3 A2 A1 A0 D3 D2 D1 D0 0 0 0 0 0 0 0 1 1 1 1 1 0 0 0 0
西 安 金 戈 技 术 学 校 2008年秋季学期期末考试数字逻辑电路试卷 注意事项 1． 考试时间：120 分钟。 2． 本卷依据2005年颁布的《技工类院校考试要求》命制。 3． 请首先按要求在试卷的规定位置填写您的姓名、准考证号和所在班级。 4． 请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。 5． 不要在试卷上乱写乱画，不要在试卷上填写无关的内容。 一. 判断: 1.数字电路抗干扰能力强的原因是只传递1和0的数字信息.. ( ) 2.BCD 码就是8421BCD 码. ( ) 3.卡诺图是真值表示的另一种形式,具有唯一性. ( ) 4.二极管可组成与门电路，但不能组成或门电路. ( ) 5.三极管非门电路中的三极管主要工作在放大状态. ( ) 6.组合逻辑电路中有具有记忆功能的逻辑部件. ( ) 7.译码是编码的逆过程. ( ) 8.触发器也称为半导体存贮单元. ( ) 9.同步触发器存在空翻现象,而边沿型触发器和主从型触发器克服了空翻. 10.JK 触发器的JK 端相当KS 触发器的SR 端. ( ) 二.选择: 1.若编码器编码输出位数为4位,则最多可对( )个输入信号编码. A.4 B.6 C.16 D.32 2.16选1数据选择器其地址输入至少应有( )位. A.2 B.4 C.8 D.16 3.半加器有( ),全加器有( ) A.2个输入端,2个输出端 B.2个输入端,3个输出端 C.3个输入端,2个输出端 D.3个输入端,3个输出端 4.二极管可组成的电路( ) A.只能是与门 B.只能是或门 C.与门和或门都可以 D.非门 5.通常能实现“线与”功能的门电路是（ ） A.OC 门 BTSL.门 C.TTL 与门 6.BCD 码是（ ） A.二进制码 B.十进制码 C.二一十进制码 7.下列逻辑函数表示方法中，具有唯一性的是（多选）（ ） A.真值表 B.逻辑表达式 C.逻辑图 D.卡诺图 8.下列选项中不属于卡诺图特点的是（ ） … … ……… ……考……………生… ……… …答……………题……………不……………准……………超……………过……………此……………线…………………
数字逻辑考试题 数字逻辑考试题(一) 一、填空（共17分，每空1分） 1. （1011.11）B =（ ） D =（ ）H 2. （16）D =（ ）8421BCD 码。 3. 三态门的输出有 、 、 三种状态。 6. ABC C B A Y =),,( 的最简式为Y= 。 7. 由n 位寄存器组成的扭环型移位寄存器可以构成 进制计数器。 10. 四位环型计数器初始状态是1000，经过5个时钟后状态为 。 11. 在RS 、JK 、T 和D 触发器中， 触发器的逻辑功能最多。 12. 设一个包围圈所包围的方格数目为S ，消去的变量数目为N ，那么S 与N 的关系式应是 。 13. 在卡诺图化简逻辑函数时，圈1求得 的最简与或式，圈0求得 的最简与或式。 二、选择（共10分，每题1分） 1. DE BC A Y +=的反函数为Y =（ ）。 A. E D C B A Y +++?= B. E D C B A Y +++?= C. )(E D C B A Y +++?= D. )(E D C B A Y +++?= 3. 十进制数25用8421BCD 码表示为（ ）。 A. 10101 B. 0010 0101 C. 100101 D. 10101 4. 若用1表示高电平，0表示低电平，则是（ ）。 A. 正逻辑 B. 负逻辑 C. 正、负逻辑 D. 任意逻辑 5. 下逻辑图的逻辑表达式为（ ）。 A. AC BC AB Y = B. BC AC AB Y ++= C. BC AC AB Y ++= D. BC AC AB Y = 6. 三态门的逻辑值正确是指它有（ ）。 A. 1个 B. 2个 C. 3个 D. 4个 9. 组合逻辑电路在电路结构上的特点下列不正确的是（ ）。 A. 在结构上只能由各种门电路组成 B. 电路中不包含记忆（存储）元件 C. 有输入到输出的通路 D. 有输出到输入的反馈回路 10. 已知74LS138译码器的输入三个使能端（E 1=1，022==B A E E ）时，地址码A 2A 1A 0=011，则输 出07~Y Y 为（ ）。 A. 11111101 B. 10111111 C. 11110111 D. 11111111 三 、简答题（共15分，每题5分）
数字逻辑习题及答案 一. 填空题 1．一个触发器有Q和Q两个互补的输出引脚，通常所说的触发器的输出端是指 Q ，所谓置位就是将输出端置成 1 电平，复位就是将输出端置成 0 电平。 2．我们可以用逻辑函数来表示逻辑关系，任何一个逻辑关系都可以表示为逻辑函数的与或表达式，也可表示为逻辑函数的或与表达式。 3．计数器和定时器的内部结构是一样的，当对不规则的事件脉冲计数时，称为计数器，当对周期性的规则脉冲计数时，称为定时器。 4．当我们在计算机键盘上按一个标为“3”的按键时，键盘向主机送出一个ASCII码，这个ASCII码的值为 33H 。 5．在5V供电的数字系统里，所谓的高电平并不是一定是5V，而是有一个电压范围，我们把这个电压范围称为高电平噪声容限；同样所谓的低电平并不是一定是0V，而也是有一个电压范围，我们把这个电压范围称为低电平噪声容限。 二. 选择题 1．在数字系统里，当某一线路作为总线使用，那么接到该总线的所有输出设备（或器件）必须具有 b 结构，否则会产生数据冲突。 a. 集电极开路； b. 三态门； c. 灌电流； d. 拉电流2．TTL集成电路采用的是 b 控制，其功率损耗比较大；而MOS 集成电路采用的是 a 控制，其功率损耗比较小。 a. 电压； b.电流； c. 灌电流； d. 拉电流 3．欲将二进制代码翻译成输出信号选用 b ，欲将输入信号编成二进制代码选用 a ，欲将数字系统中多条传输线上的不同数字信号按需要选择一个送到公共数据线上选用 c ，
