污水厂设计计算书 第一章 污水处理构筑物设计计算 一、粗格栅 1.设计流量Q=20000m 3/d ，选取流量系数K z =1.5则： 最大流量Q max ＝1.5×20000m 3/d=30000m 3/d ＝0.347m 3/s 2.栅条的间隙数（n ） 设:栅前水深h=0.4m,过栅流速v=0.9m/s,格栅条间隙宽度b=0.02m,格栅倾 角α=60° 则：栅条间隙数85.449 .04.002.060sin 347.0sin 21=???== bhv Q n α(取n=45) 3.栅槽宽度(B) 设：栅条宽度s=0.01m 则：B=s （n-1）+bn=0.01×（45-1）+0.02×45=1.34m 4.进水渠道渐宽部分长度 设：进水渠宽B 1=0.90m,其渐宽部分展开角α1=20°（进水渠道前的流速为0. 6m/s ） 则：m B B L 60.020tan 290.034.1tan 2111=?-=-=α 5.栅槽与出水渠道连接处的渐窄部分长度(L 2) m L L 30.02 60.0212=== 6.过格栅的水头损失（h 1） 设：栅条断面为矩形断面，所以k 取3
则：m g v k kh h 102.060sin 81 .929.0)02.001.0(4.23sin 2234 201=?????===αε 其中ε=β（s/b ）4/3 k —格栅受污物堵塞时水头损失增大倍数，一般为3 h 0--计算水头损失，m ε--阻力系数，与栅条断面形状有关，当为矩形断面时形状系数β=2.4将β 值代入β与ε关系式即可得到阻力系数ε的值 7.栅后槽总高度(H) 设：栅前渠道超高h 2=0.3m 则：栅前槽总高度H 1=h+h 2=0.4+0.3=0.7m 栅后槽总高度H=h+h 1+h 2=0.4+0.102+0.3=0.802m 8.格栅总长度(L) L=L 1+L 2+0.5+1.0+ H 1/tan α=0.6+0.3+0.5+1.0+0.7/tan60°=2.8 9. 每日栅渣量(W) 设：单位栅渣量W 1=0.05m 3栅渣/103m 3污水 则：W=Q W 1=05.0105.130000100031max ??=??-Z K W Q =1.0m 3/d 因为W>0.2 m 3/d,所以宜采用机械格栅清渣 10.计算草图：
锅炉给水溶解氧的测定 来源：大禹网发布日期：2012-01-17 氧腐蚀是锅炉系统中最常见又较为严重的腐蚀。由于给水一般都与大气接触，水中的溶解氧基本上呈饱和状态，因此给水流经的管路和设备均有发生氧腐蚀的可能。 为什么要化验锅炉给水溶解氧? 氧腐蚀是锅炉系统中最常见又较为严重的腐蚀。由于给水一般都与大气接触，水中的溶解氧基本上呈饱和状态，因此给水流经的管路和设备均有发生氧腐蚀的可能。 氧腐蚀经常发生的部位是给水管路和省煤器。由于省煤器内水温逐渐升高，给溶解氧的腐蚀提供了有利条件，如果给水中溶解氧含量较高时，腐蚀也可能延伸到省煤器的中部和尾部，甚至使锅炉的下降管也遭到腐蚀。 氧腐蚀的形态一般为溃疡型腐蚀和小孔型局部腐蚀，对金属构件强度的损坏十分严重。 为了消除溶解氧对锅炉水汽系统的腐蚀和危害，国家标准规定：对于蒸发量大于2t／h 的锅炉，其给水要采取除氧措施，并根据锅炉工作压力的不同，要求给水溶解氧控制在合格的范围内。 溶解氧(靛蓝二磺酸钠比色法)的测定原理是什么? 在pH：8．5左右时，氨性靛蓝二磺酸钠被锌汞齐还原成浅黄色化合物。当其与水中溶解氧相遇时，又被其氧化为蓝色，其色泽深浅与水中含氧量有关。其反应如下： 溶解氧(靛蓝二磺酸钠比色法)是如何进行测定的?
(1)标准色的配制 本法测定的范围为2～100μg／L，所以标准色阶中最大标准色所相当的溶解氧含量(C 最大)为100μg／L。为使测定时有过量的还原型靛蓝二磺酸钠同氧反应，所以采用还原型靛蓝二磺酸钠的加人量为C最大的1．3倍。据此，在配制色阶时，先配制酸性靛蓝二磺酸钠稀溶液(T=20μg／mL)，然后按下式计算酸性靛蓝二磺酸钠溶液的加入体积‰(mL)和苦味酸溶液(T=20μg／mL)的加人体积瞻(mL)。 二磺酸钠(T=μg／L)和苦味酸(T=20μg／L)溶液所需要的用量。 将配制好的标准色溶液注入专用溶氧瓶中，注满后用蜡密封，此标准色使用期限为一周。
XXXX污水处理厂工程 PLC系统技术规范 批准： 审核： 校核： 编制： XXXXXXXXXXXXXX 目录 附件一技术规范 1 1 总则 1 2 工程概况 1 3 技术要求 1 3.1 工程描述 1 3.2 总则 4 3.3 硬件要求 5 3.4 软件要求 8 3.5 人机接口 9 3.6 数据采集系统 10 附件2 供货范围 13 附件三技术资料的交付进度 14 附件四设备的交付进度 18 附件一技术规范 1 总则 本技术规范适用于XXXX污水处理工程PLC系统的技术条件，本技术条件只规定了所供设备的最低限度的技术要求，所有的材料及零部件（或元器件）应符合有
关规范要求，且应是新的和优质的。本工程所采用的控制系统应为经过在本行业具有广泛应用实例的，代表当今技术的优质设备，应具有最大的可利用率、可靠性、可操作性、可维护性和安全性。 供货范围: 投标方供货范围应包括控制、监视和测试所必须的全套硬件设备、全套软件、调试及各项服务直至系统验收；所有计算机监控系统机柜内部的供电及信号电缆、设备布置等应属投标方的供货和设计、安装、调试范围。投标方应采用标准化的元器件和标准化的设备组件，以适合XXXX污水处理工程使用更换的需要。 资料提供: 投标方提供的所有文件、工程图纸及相互通讯，均应使用中文。不论在合同谈判还是签约后的工程建设期间，中文应是主要工作语言。 控制系统总接地应直接接到XXXX污水处理工程电气接地网上。 现场装置应能由运行人员在控制室内通过上位机就能进行启/停、正常运行的监视和调整以及事故工况的处理。当系统通讯故障或操作员站故障时，运行人员应能够通过所设置的硬件手动操作设备进行操作，以确保装置安全停机。 2 工程概况 （略） 3 技术要求 3.1 工程描述 3.1.1 自动化水平和控制室布置 3.1.1.1 自动化水平 本控制系统采用先进的经过在本行业具有广泛应用实例的控制系统，控制系统应设计成具有完善的数据采集、PID回路控制、顺序控制及联锁保护等功能的系统。 在控制室内对污水处理工程系统的监视控制应满足下列要求： -- 在就地运行人员少量干预配合下，实现系统启/停 -- 实现正常运行工况的监视和调整
污水处理中的曝气设备 赵秉森范洁 中国市政工程华北设计研究院 【摘要】污水处理中的曝气设备是随着污水处理技术的深入研究和广泛应用而逐渐发展起来的。近年来，在圆内外污水处理领域得到广泛应用的新型嗥气设备种类很多，本文就其中几种常用曝气设备（擞孔嗥气嚣、曝气转盘、曝气转刷、抽吸式球气机和微孔曝气板）的特性进行筒要的介绍。这些对加速国外先进曝气设备的消化吸收，提高我国曝气设备的科技含量和国产化率，增强在市琦中的竞争能力，具有一定的参考价值。 【关麓词Ｊ曝气设备污水赴理衙型设套．， 在污水处理技术发展的初期，多是采用常规二级生物处理技术，以去除污水中的有机污染物和悬浮固体为主要目标。而近些年来，污水的氟磷去除技术一直是污水处理领域的研究开发和应用的热点．并取得了长足进展，目前的污水生物处理技术已经能够使处理后出水的排放指标值低于规定的标准。 曝气设备作为污水生物处理工艺中的核心设备已日益受到世界各国水处理界和企业界的高度重视，随着污水生物处理工艺对曝气设备的要求越来越高，以及能源的日趋紧张，新型高效低能■气设备的研究已经成为推动污水处理事业和环保产业发展以及节能陴耗的重要因素。多年的研究结果使得曝气设备已经在技术上达到了～个很高的水平，完全可以满足污水生物处理工艺对曝气设备复杂和严格的要求．并且在提高能源利用效率方面也取得了较大进步。 下面简要介绍几种近些年在污水生物处理中采用的新型曝气设备。 ｌ球形剐玉徽孔曩气嚣 礅孔曝气器的种类繁多．在国际上已经完全商业化。我国近年也已开始高效充氧装置的研制，主要有橡胶膜徽孔曝气器、高密度聚乙烯微孔曝气器等。 在近期，我国又自行开发研髑出来一种新型的徽孔曝气器一球形刚玉微孔曝气器。这种微孔曝气器是由上、下两个半圆刚玉壳、通气螺杆、密封垫等部件组成。鼓风曝气时，空气由徽孔曝气器的通气螺杆进人璋室，然后由上、下微孔刚玉壳的孔隙扩散傲气泡进入水中。由于上、下球面均出气，布气面积大，从而达到很高的传氧效率。另外，由于独特的结构形状，减少了由于小气量运行和停止时在曝气器表面的污泥堆积。沉淀下来的污泥大多数能自行滑落，从而减轻堵塞，提高使用寿命，并且球形结构受力均匀．增强了抗压强度。 ２曝气转盘 奥贝尔（ＯＴｂＢｌ）氧化沟是氧化沟类型中的重要形式，在中高浓度的城市污水处理厂?１１６－
水质溶解氧的测定碘量法GB 7489-87本方法等效采用国际标准ISO 5813 1983 本方法规定采用碘量法测定水中溶解氧由于考虑到某些干扰而采用改进的温克勒(Winkler)法 1 范围 碘量法是测定水中溶解氧的基准方法在没有干扰的情况下此方法适用于各种溶解氧浓度大于0.2mg/L 和小于氧的饱和浓度两倍(约20mg/L)的水样易氧化的有机物如丹宁酸腐植酸和木质素等会对测定产生干扰可氧化的硫的化合物如硫化物硫脲也如同易于消 耗氧的呼吸系统那样产生干扰当含有这类物质时宜采用电化学探头法 亚硝酸盐浓度不高于15mg/L 时就不会产生干扰因为它们会被加入的叠氮化钠破坏掉 如存在氧化物质或还原物质需改进测定方法见第8 条. 如存在能固定或消耗碘的悬浮物本方法需按附录A 中叙述的方法改进后方可使用 2 原理 在样品中溶解氧与刚刚沉淀的二价氢氧化锰(将氢氧化钠或氢氧化钾加入到二价硫酸锰中制得)反应酸化后生成的高价锰化合物将碘化物氧化游离出等当量的碘用硫代硫酸钠 滴定法测定游离碘量 3 试剂 分折中仅使用分析纯试剂和蒸馏水或纯度与之相当的水 3.1 硫酸溶液 小心地把500mL 浓硫酸(ρ= 1.84g/mL)在不停搅动下加入到500mL 水 注:若怀疑有三价铁的存在则采用磷酸(H3PO4 ρ=1.70g/mL) 3.2 硫酸溶液c(1/2H2SO4) =2mol/L 3.3 碱性碘化物叠氮化物试剂
注:当试样中亚硝酸氮含量大于0.05mg/L 而亚铁含量不超过1mg/L 时为防止亚硝酸氮对测定结果的干涉需在试样中加叠氮化物叠氮化钠是剧毒试剂若已知试样中的亚硝酸盐低于0.05mg/L 则可省去 此试剂 a. 操作过程中严防中毒 b. 不要使碱性碘化物叠氮化物试剂(3.3)酸化因为可能产生有毒的叠氮酸雾 将35g的氢氧化钠(NaOH)[或50g的氢氧化钾(KOH)]和30g碘化钾(KI)[或27g碘化钠(NaI)] 溶解在大约50mL 水中,单独地将1g 的叠氮化钠(NaN3)溶于几毫升水中,将上述二种溶液混合并稀释至100mL,溶液贮存在塞紧的细口棕色瓶子里,经稀释和酸化后在有指示剂(3.7)存在下本试剂应无色. 3.4 无水二价硫酸锰溶液340g/L(或一水硫酸锰380g/L 溶液) 可用450g/L 四水二价氯化锰溶液代替过滤不澄清的溶液 3.5 碘酸钾c(1/6KIO3) 10mmol/L 标准溶液 在180℃干燥数克碘酸钾(KIO3) 称量3.567±0.003g 溶解在水中并稀释到1000mL。将上述溶液吸取100mL 移入1000mL 容量瓶中用水稀释至标线。 3.6 硫代硫酸钠标准滴定液c(Na2S2O3) ≈10mmol/L 3.6.1 配制 将 2.5g 五水硫代硫酸钠溶解于新煮沸并冷却的水中再加0.4g 的氢氧化钠(NaOH) 并稀释至1000m。溶液贮存于深色玻璃瓶中。 3.6.2 标定 在锥形瓶中用100~150mL 的水溶解约0.5g 的碘化钾或碘化钠(KI 或NaI) 加入5mL 2mol/L 的硫酸溶液(3.2),混合均匀加20.00mL 标准碘酸钾溶液(3.5) 稀释至约200mL 立即用硫代硫酸钠溶液滴定释放出的碘当接近滴定终点时溶液呈浅黄色加指示剂(3.7) 再滴定至完全无色 硫代硫酸钠浓度(c mmol/L)由式(1)求出

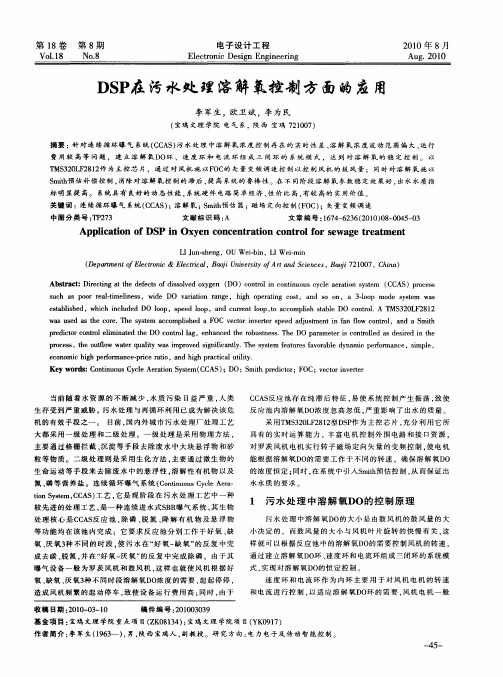

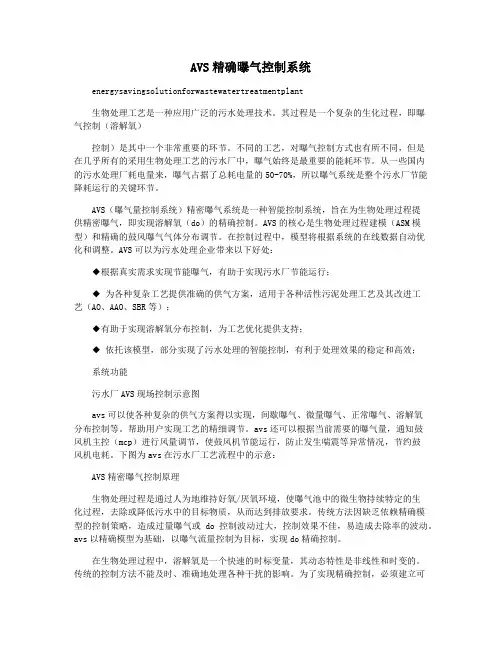

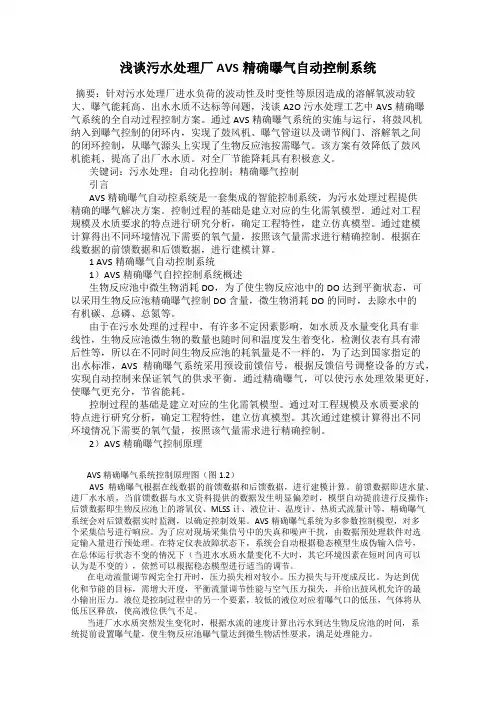

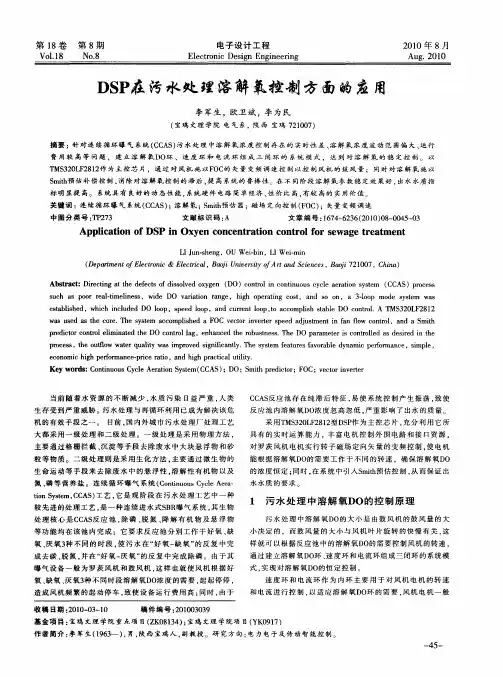

污水厂精确曝气系统 2、4、1供货范围 精确曝气系统主要由现场控制柜、控制硬件及软件、鼓风机压力优化系统硬件及软件、通讯系统硬件及软件以及空气流量计等货物,系统内部连接电缆、通讯电缆等材料组成,不论本技术规范就是否指明,保证精确曝气系统正常运转所必需的货物也在投标人的供货范围内。 *2、4、2精确曝气系统制造商资质及业绩要求 1)投标人所选用的精确曝气系统必须为具有成套技术与成熟运用的产品,投标人在投标文件中必须提供所选用的精确曝气系统配套软件开发商的授权书原件。 2)投标人所选精确曝气系统须有在10万m3/d及以上规模采用A/A/O工艺的城镇市政污水处理厂成功运行3年以上(含3年)的业绩1项。投标文件中必须提供满足该业绩要求的合同的复印件及与该合同对应的成功满意运行的最终用户证明的复印件予以证明。投标时携带合同原件及最终用户证明原件(加盖最终用户单位正式公章)供查验,若原件与复印件不符则将导致投标被否决。 注:最终用户证明必须加盖最终用户单位正式公章,最终用户单位正式公章上显示的单位名称要与最终单位用户名称一致;最终用户证明必须显示出最终用户名称及使用该系统的污水处理厂名称、使用该系统的污水处理厂规模、使用该系统的污水处理厂处理工艺、供货商名称、精确曝气系统软件开发商名称、精确曝气系统开始使用时间、精确曝气系统使用满意度等内容,需要涵盖以上业绩要求的各要素。 3)投标人在投标文件中须提供所选精确曝气系统配套软件开发商的软件著作权登记证书的复印件,并加盖授权人公章。 2、4、3系统技术要求 1、总体要求 精确曝气系统就是一套集成的智能控制系统,应能为污水生物处理过程提供精确曝气解决方案。系统应能实现各种曝气方案如间歇曝气、正常曝气、溶解氧分布控制等,帮助用户实现工艺的精细调节,并能够随着工艺变化而调整。系统应包含曝气量计算、配气、鼓风机调节等曝气控制所需的核心功能模块。 在满足系统的整体运行功能前提下,为了保证系统的安全稳定以及可靠性,需要最大限度降低对在线仪表的依赖程度。
污水处理厂高程计算 Modified by JEEP on December 26th, 2020.
第三章高程计算一、水头损失计算 计算厂区内污水在处理流程中的水头损失，选最长的流程计算，结果见下表： 污水厂水头损失计算表 名称设计 流量 （L/s）管径 （mm） I （‰） V (m/s) 管长 （m） IL （m） Σξ Σξ g v 2 2 （m） Σh （m） 出厂管600 80 接触池 出水控 制井 出水控 制井至 二沉池 400 100 二沉池 二沉池 至流量 计井 400 10 流量计 井 氧化沟 氧化沟 至厌氧 池 400 12 厌氧池 厌氧池 至配水 井 151 450 15 配水井 配水井 至沉砂 池 301 600 60 沉砂池 细格栅 提升泵 房Σ＝中格栅 进水井 ΣΣ＝ 二、高程确定 1.计算污水厂处神仙沟的设计水面标高
根据式设计资料，神仙沟自本镇西南方向流向东北方向，神仙沟沟底标高为，河床水位控制在－。 而污水厂厂址处的地坪标高基本上在左右（－），大于神仙沟最高水位（相对污水厂地面标高为）。污水经提升泵后自流排出，由于不设污水厂终点泵站，从而布置高程时，确保接触池的水面标高大于【即神仙沟最高水位(－++）＝≈】,同时考虑挖土埋深。 2.各处理构筑物的高程确定 设计氧化沟处的地坪标高为（并作为相对标高±），按结构稳定的原则确定池底埋深，再计算出设计水面标高为，然后根据各处理构筑物的之间的水头损失，推求其它构筑物的设计水面标高。经过计算各污水处理构筑物的设计水面标高见下表。再根据各处理构筑物的水面标高、结构稳定的原理推求各构筑物地面标高及池底标高。具体结果见污水、污泥处理流程图。 各污水处理构筑物的设计水面标高及池底标高
污水处理各种曝气器优缺点对比 01各种曝气器的优缺点 现在世界主流，数量上还是盘式曝气器比较多，不过管式有取代它的趋势，而且是很明显的。现在主要使用的是微孔曝气器，从材质上分，主要分为：陶瓷刚玉;或者膜式(包括盘式和管式)曝气器，各有优点利弊，不过膜式是绝对的主流，刚玉和陶瓷在国外已经使用得越来越少了。 02传氧效率 好的刚玉和陶瓷曝气器，不比膜式的微孔曝气器差，甚至要高一点(这种材质的盘式EDI也有，质量还不错，不过相对来说太贵了;现在在欧美也基本不用了，在中国更加推不出)。他们的原理，是把一堆混合物，石英沙、石灰之类的东西倒入膜具成型，然后经过几个工艺段烧制，使得里面部分的混合物烧没了，充满孔隙，当空气经过这些孔隙的时候，就会被分割成微小气泡。(我没生产过这玩意，不知说得对不对，欢迎指正)。刚玉陶瓷曝气器的最大缺点，在于他们的孔隙会结垢。曝气器一开始运行的时候，压力损失是比较稳定，但运行到一定时期后，压头损失会突然急剧增大——这就是结垢的原因了。具体结垢成因分两类，
以后专门跟帖讨论。这种状况无法避免，就算你一直连续曝气不停，也会长。不过据某些我碰到的客户说，他们地区有点特殊的生活污水水质，不存在这种状况，但谁知道呢?他们只是凭感觉，也没有提供数据，我也不好继续问。生物垢生成后，解决的办法主要有两种：1.加往曝气管里面加酸清洗，边运行边加。这种控制已经很成熟。不过污水厂稳定状态后，很多系统12小时左右就要加一次，至于用量多少，要看具体情况了。2.把曝气头拆卸下来，丢到炉子里烧。烧完就可以再生，接近全新的状态——不过比较麻烦。按照主流观点，刚玉和陶瓷曝气器是可以永久运行的，不会损坏的。其实具体到每个品牌，并非这样。因为刚玉或陶瓷曝气器生产的工序相对较多，从材料和工序都要比较严格地执行，才能出精品。如果工序或材料没把好关，就会导致在使用一段时期后，孔隙中某些东西脱落，孔隙变大，传氧效率下降。可以说，单从样品上，你要判断一个刚玉或者陶瓷曝气器的质量，难度是相当大的——比判断膜式微孔曝气器更加困难。从成本上说，刚玉和陶瓷比橡胶膜式的，要贵，绝对要贵，这也是他们用得越来越少的原因。当然，这个贵是相对的，你拿国产的刚玉陶瓷，
溶解氧对发酵的影响及其控制 1 溶解氧对发酵的影响 溶氧是需氧发酵控制最重要的参数之一。由于氧在水中的溶解度很小，在发酵液中的溶解度亦如此，因此，需要不断通风和搅拌，才能满足不同发酵过程对氧的需求。溶氧的大小对菌体生长和产物的形成及产量都会产生不同的影响。如谷氨酸发酵，供氧不足时，谷氨酸积累就会明显降低，产生大量乳酸和琥珀酸。 1.1 溶氧量在发酵的各个过程中对微生物的生长的影响是不同的 改变通气速率发酵前期菌丝体大量繁殖，需氧量大于供氧，溶氧出现一个低峰。在生长阶段，产物合成期，需氧量减少，溶氧稳定，但受补料、加油等条件大影响。补糖后，摄氧率就会增加，引起溶氧浓度的下降，经过一段时间以后又逐步回升并接近原来的溶解氧浓度。如继续补糖，又会继续下降，甚至引起生产受到限制。发酵后期，由于菌体衰老，呼吸减弱，溶氧浓度上升，一旦菌体自溶，溶氧浓度会明显上升。 1.2 溶氧对发酵产物的影响 对于好氧发酵来说，溶解氧通常既是营养因素，又是环境因素。特别是对于具有一定氧化还原性质的代谢产物的生产来说，DO的改变势必会影响到菌株培养体系的氧化还原电位，同时也会对细胞生长和产物的形成产生影响。 在黄原胶发酵中，虽然发酵液中的溶氧浓度对菌体生长速率影响不大,但是对菌体浓度达到最大之后的菌体的稳定期的长短及产品质量却有着明显的影响。
需氧微生物酶的活性对氧有着很强的依赖性。谷氨酸发酵中，高溶氧条件下乳酸脱氢酶(LDH)活性明显比低溶氧条件下的LDH酶活要低，产酸中后期谷氨酸脱氢酶(GDH)的酶活下降很快,这可能是由于在高溶氧条件下,剧烈的通气和搅拌加剧了菌体的死亡速度和发酵活性的衰减。 DO值的高低还会改变微生物代谢途径，以致改变发酵环境甚至使目标产物发生偏离。研究表明，L-异亮氨酸的代谢流量与溶氧浓度有密切关系，可以通过控制不同时期的溶氧来改变发酵过程中的代谢流分布,从而改变Ile等氨基酸合成的代谢流量。 2 溶氧量的控制 对溶解氧进行控制的目的是把溶解氧浓度值稳定控制在一定的期望值或范围内。在微生物发酵过程中,溶解氧浓度与其它过程参数的关系极为复杂,受到生物反应器中多种物理、化学和微生物因素的影响和制约。从氧的传递速率方程也可看出，对DO值的控制主要集中在氧的溶解和传递两个方面。 2.1 控制溶氧量(C*-CL)是氧溶解的推动力，控制溶氧量首要因素是控制氧分压（C*）。高密度培养往往采用通入纯氧的方式提高氧分压，而厌氧发酵则采用各种方式将氧分压控制在较低水平。如啤酒发酵，麦汁充氧和酵母接种阶段，一般要求氧含量达到8～10PPM；而啤酒发酵阶段，一般啤酒中的含氧量不得超过2PPM。 2.2控制氧传递速率氧传递速率主要考虑KLa的影响因素。从一定意义上讲，KLa愈大，好氧生物反应器的传质性能愈好。控制KLa的途径可分为操作变量、反应液的理化性质和反应器的
4.2 工艺设计 污水处理厂设计处理能力Q=10000m 3/d 。依据正镶白旗明安图镇目前的经济发展水平和给排水现状等现实条件，污水处理主体构筑物分2组，每组处理能力5000m 3/d ，并联运行。一期建设1组，待条件成熟后续建另1组。 设计水量 总变化系数取Kz=11 .07 .2Q =1.58 污水的平均处理量为平Q =1d m /1034?=416.67h m /3=115.74L / s ；污水的最大处理量为d m Q /106.134max ?==658.33h m /3=182.87L / s ；时变化系数取K 时为1.6， 集水池 格栅 格栅设在处理构筑物之前，用于拦截水中较大的悬浮物和漂浮物，保证后续处理设施的正常运行。 粗格栅 格栅倾角资料 设计参数： 设计流量:Q 1=182.87 L/s; 过栅流速:v 1=0.80m/s; 栅条宽度:s=0.01m; 格栅间隙:e=20mm; 栅前部分长度0.5m ； 格栅倾角:α=60° 单位栅渣量W 1=0.05m 3栅渣/103m 3污水 数量：1台 设计计算
（1）确定格栅前水深，根据最优水力断面公式2 12 11v B Q =计算得栅前槽宽 m B 68.01=，则栅前水深m B h 34.02 68.021≈== （2）栅条间隙数49.318 .034.002.060sin 0.183sin 11≈????== ehv Q n α31.49 （取n=32） （3）栅槽有效宽度:B 2=s （n-1）+en=0.01×(32-1)+0.02×32=0.95m （4）进水渠道渐宽部分长度m B B L 38.020tan 20.68 0.95tan 21121=? -=-= α （其中α1为进水渠展开角） （5）栅槽与出水渠道连接处的渐窄部分长度m L L 19.02 38 .0212=== （6）过栅水头损失（h 1） 因栅条边为矩形截面，取k=3，则 m g k kh h v 810.060sin 81 .928.0)20.001.0(42.23sin 22 34 2 1=?????===αξ 其中: h 0：计算水头损失m k ：系数，格栅受污物堵塞后，水头损失增加倍数，取k=3 ：阻力系数，与栅条断面形状有关， =β（s/e ）4/3当为矩形断面时β=2.42 参考《污水处理厂工艺设计手册》，粗格栅水头损失一般为0.08-0.15m ，因此符合规定要求。 （7）栅后槽总高度（H ） 取栅前渠道超高h 2=0.3m ，则栅前槽总高度H 1=h+h 2=0.34+0.3=0.64m 栅后槽总高度H=h+h 1+h 2=0.34+0.081+0.3=0.72m （8）格栅总长度L=L 1+L 2+0.5+1.0+ H 1/tan α =0.38+0.19+0.5+1.0+0.64/tan60° =2.44m （9）每日栅渣量:用公式W= 1000 86400 1max ???总K W Q 计算，取W 1=0.05m 3/103m 3
溶解氧测试仪的原理 水体溶解氧的检测方法及原理 Elemtron公司溶解氧测试仪 标准型溶解氧测试仪 溶解氧测试仪的产品 [编辑本段]溶解氧测试仪的原理 在污水处理过程中，通过增加污水中的氧含量使污染物通过活化泥浆被分解出来，达到污水净化的目的，测量氧含量有助于确定最佳的净化方法和最经济的曝气池配置。在生物发酵过程中氧含量的测量数据可对工艺过程进行指导，如判断发酵过程的临界氧浓度、发酵罐的供氧能力以及菌体的活性和菌体的生长量等，并根据发酵时的供氧和需氧变化来指导补料操作。 一、溶解氧分析仪测量原理氧在水中的溶解度取决于温度、压力和水中溶解的盐。溶解氧分析仪传感部分是由金电极(阴极)和银电极(阳极)及氯化钾或氢氧化钾电解液组成，氧通过膜扩散进入电解液与金电极和银电极构成测量回路。当给溶解氧分析仪电极加上 0."6～ 0.8V的极化电压时，氧通过膜扩散，阴极释放电子，阳极接受电子，产生电流，整个反应过程为： 阳极Ag+Cl→AgCl+2e-阴极O2+2H2O+4e→4OH-根据法拉第定律： 流过溶解氧分析仪电极的电流和氧分压成正比，在温度不变的情况下电流和氧浓度之间呈线性关系。 二、溶解氧含量的表示方法溶解氧含量有3种不同的表示方法： 氧分压(mmHg)；百分饱和度(%)；氧浓度(mg/L或10-6)，这3种方法本质上没什么不同。
(1)分压表示法： 氧分压表示法是最基本和最本质的表示法。根据Henry定律可得， P=(Po2+P H2O )3 0."209，其中，P为总压；Po2为氧分压(mmHg)；P H2O为水蒸气分压； 0.209为空气中氧的含量。 (2)百分饱和度表示法： 由于曝气发酵十分复杂，氧分压不能计算得到，在此情况下用百分饱和度的表示法是最合适的。例如将标定时溶解氧定为100％，零氧时为0％，则反应过程中的溶解氧含量即为标定时的百分数。 (3)氧浓度表示法： 根据Henry定律可知氧浓度与其分压成正比，即： C=Po23a，其中C为氧浓度(mg/L)；Po2为氧分压(mmHg)；a为溶解度系数(mg/mmHg2L)。溶解度系数a不仅与温度有关，还与溶液的成分有关。对于温度恒定的水溶液，a为常数，则可测量氧的浓度。氧浓度表示法在发酵工业中不常用，但在污水处理、生活饮用水等过程中都用氧浓度来表示。 三、影响溶解氧测量的因素氧的溶解度取决于温度、压力和水中溶解的盐，另外氧通过溶液扩散比通过膜扩散快，如流速太慢会产生干扰。 1.温度的影响由于温度变化，膜的扩散系数和氧的溶解度都将发生变化，直接影响到溶氧电极电流输出，常采用热敏电阻来消除温度的影响。温度上升，扩散系数增加，溶解度反而减小。温度对溶解度系数a的影响可以根据Henry 定律来估算，温度对膜扩散系数β可以通过阿仑尼乌斯定律来估算。 (1)氧的溶解度系数： 由于溶解度系数a不仅受温度的影响，而且受溶液的成分的影响。

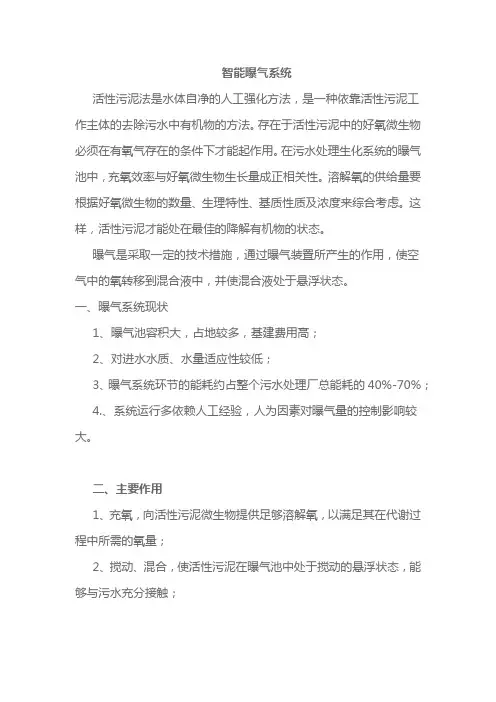

曝气器技术在污水处理中的应用 2016-10-10 由于工业废水成分的多样性，往往需要通过几种方法组成的处理系统才能达到所需的排放标准。污水处理按采用的方法手段分类，可分为物理法、化学法、物理化学法和生物法4种。生物法是利用废水中的微生物的代谢作用分解水中可降解的有机物的一种方法，因为具有处理量大，投资省，经济可靠的特点，它是当今世界最普遍的一种水处理方法。 1曝气器在污水处理中的应用 生物处理法根据参与作用的微生物的需氧情况，可分为好氧法和厌氧法两大类。 一般情况，好氧法比较适用于较低浓度污水，如乙烯厂污水；而厌氧法较适用于处理污泥和较高浓度的污水。 好氧生物处理法可分为活性污泥法和生物膜法两大类。活性污泥法是水体自净的人工强化方法，是一种依靠活性污泥工作主体的去除污水
中有机物的方法。存在于活性污泥中的好氧微生物必须在有氧气存在的条件下才能起作用。在污水处理生化系统的曝气池中，充氧效率与好氧微生物生长量成正相关性。溶解氧的供给量要根据好氧微生物的数量、生理特性、基质性质及浓度来综合考虑。这样，活性污泥才能处在最佳的降解有机物的状态。 根据试验表明，曝气池中溶解氧维持在3～4mg/L为宜，若供氧不足，活性污泥性能差，导致废水处理效果下降。为保证有充足的供氧，必须依靠一种设备来完成，例如曝气器。 2曝气原理 曝气是使空气与水强烈接触的一种手段，其目的在于将空气中的氧溶解于水中，或者将水中不需要的气体和挥发性物质放逐到空气中。换言之，它是促进气体与液体之间物质交换的一种手段。它还有其他一些重要作用，如混合和搅拌。空气中的氧通过曝气传递到水中，氧由气相向液相进行传质转移，这种传质扩散的理论，目前应用较多的是刘易斯和惠特曼提出的双膜理论。 双膜理论认为，在“气水”界面上存在着气膜和液膜，气膜外和液膜外有空气和液体流动，属紊流状态；气膜和液膜间属层流状态，不存在对流，在一定条件下会出现气压梯度和浓度梯度。如果液膜中氧的浓度低于水中氧的饱和浓度，空气中的氧继续向内扩散透过液膜进入水体，因而液膜和气膜将成为氧传递的障碍，这就是双膜理论。 显然，克服液膜障碍最有效的方法是快速变换“气液”界面。曝气搅拌正是如此，具体的做法就是：减少气泡的大小，增加气泡的数量，提高
水质溶解氧的测定碘量法?GB 7489-87本方法等效采用国际标准ISO 5813 1983 本方法规定采用碘量法测定水中溶解氧由 于考虑到某些干扰而采用改进的温克勒(Winkler)法 1 范围 碘量法是测定水中溶解氧的基准方法在没有干扰的情况下此方法适用于各种溶解氧浓度大于L 和小于氧的饱和浓度两倍(约20mg/L)的水样易氧化的有机物如丹宁酸 腐植酸和木质素等会对测定产生干扰可氧化的硫的化合物如硫化物硫脲也如同易于消 耗氧的呼吸系统那样产生干扰当含有这类物质时宜采用电化学探头法 亚硝酸盐浓度不高于15mg/L 时就不会产生干扰因为它们会被加入的叠氮化钠破坏掉 如存在氧化物质或还原物质需改进测定方法见第8 条. 如存在能固定或消耗碘的悬浮物本方法需按附录A 中叙述的方法改进后方可使用 2 原理 在样品中溶解氧与刚刚沉淀的二价氢氧化锰(将氢氧化钠或氢氧化钾加入到二价硫酸锰中制得)反应酸化后生成的高价锰化合物将碘化物氧化游离出等当量的碘用硫代硫酸钠 滴定法测定游离碘量 3 试剂 分折中仅使用分析纯试剂和蒸馏水或纯度与之相当的水
硫酸溶液 小心地把500mL 浓硫酸(ρ= mL)在不停搅动下加入到500mL 水 注:若怀疑有三价铁的存在则采用磷酸(H3PO4 ρ=mL) 硫酸溶液c(1/2H2SO4) =2mol/L 碱性碘化物叠氮化物试剂 注:当试样中亚硝酸氮含量大于L 而亚铁含量不超过1mg/L 时为防止亚硝酸氮对测定结果的干涉需在试样中加叠氮化物叠氮化钠是剧毒试剂若已知试样中的亚硝酸盐低于L 则可省去 此试剂 a. 操作过程中严防中毒 b. 不要使碱性碘化物叠氮化物试剂酸化因为可能产生有毒的叠氮酸雾 将35g的氢氧化钠(NaOH)[或50g的氢氧化钾(KOH)]和30g碘化钾(KI)[或27g碘化钠(NaI)] 溶解在大约50mL 水中,单独地将1g 的叠氮化钠(NaN3)溶于几毫升水中,将上述二种溶液混合并稀释至100mL,溶液贮存在塞紧的细口棕色瓶子里,经稀释和酸化后在有指示剂存在下本试剂应无色. 无水二价硫酸锰溶液340g/L(或一水硫酸锰380g/L 溶液) 可用450g/L 四水二价氯化锰溶液代替过滤不澄清的溶液 碘酸钾c(1/6KIO3) 10mmol/L 标准溶液 在180℃干燥数克碘酸钾(KIO3) 称量±溶解在水中并稀释到1000mL。将上述溶液吸取100mL 移入1000mL 容量瓶中用水稀释至标线。 硫代硫酸钠标准滴定液c(Na2S2O3) ≈10mmol/L 配制 将五水硫代硫酸钠溶解于新煮沸并冷却的水中再加的氢氧化钠(NaOH) 并稀释至1000m。溶液贮存于深色玻璃瓶中。 标定 在锥形瓶中用100~150mL 的水溶解约的碘化钾或碘化钠(KI 或NaI) 加入5mL 2mol/L 的硫酸溶液,混合均
第三章 污水处理厂工艺设计及计算 第一节 格栅 。 1.1 设计说明 栅条的断面主要根据过栅流速确定，过栅流速一般为0.6～1.0m/s ，槽内流速0.5m/s 左右。如果流速过大，不仅过栅水头损失增加，还可能将已截留在栅上的栅渣冲过格栅，如果流速过小，栅槽内将发生沉淀。此外，在选择格栅断面尺寸时，应注意设计过流能力只为格栅生产厂商提供的最大过流能力的80%，以留有余地。格栅栅条间隙拟定为25.00mm 。 1.2 设计流量： a.日平均流量 Q d =45000m 3/d ≈1875m 3/h=0.52m 3/s=520L/s K z 取1.4 b. 最大日流量 Q max =K z ·Q d =1.4×1875m 3/h=2625m 3/h=0.73m 3/s 1.3 设计参数： 栅条净间隙为b=25.0mm 栅前流速ν1=0.7m/s 过栅流速0.6m/s 栅前部分长度：0.5m 格栅倾角δ=60° 单位栅渣量：ω1=0.05m 3栅渣/103m 3污水 1.4 设计计算： 1.4.1 确定栅前水深 根据最优水力断面公式221ν B Q =计算得： m Q B 66.07.0153 .0221=?= = ν m B h 33.02 1== 所以栅前槽宽约0.66m 。栅前水深h ≈0.33m 1.4.2 格栅计算 说明： Q max —最大设计流量，m 3/s ； α—格栅倾角，度（°）； h —栅前水深，m ； ν—污水的过栅流速，m/s 。 栅条间隙数（n ）为 ehv Q n αsin max = =)(306 .03.0025.060sin 153.0条=??? ? 栅槽有效宽度（B ）
课程设计 题目某城市14× 104m3/d 污水处理厂 设计——曝气池设计 学院资源与环境学院 专业环境工程 姓名 学号 指导教师
二O一二年六月十五日 学院资源与环境学院专业环境工程 姓名赵昕学号148 题目某城市14×104m3/d 污水处理厂设计——曝气池设计 一、课程设计的内容 （1）污水处理厂的工艺流程比选，并对工艺构筑物选型做说明； （2）主要处理设施曝气池的工艺计算； （3）确定污水处理厂平面和高程布置； （4）绘制主要构筑物图纸。 二、课程设计应完成的工作 （1）确定合理的污水处理厂的工艺流程，并对所选择工艺构筑物选型做适当说明； （2）确定主要处理构筑物曝气池的尺寸，完成设计计算说明书； （3）绘制主要处理构筑物曝气池的设计图纸。
学院资源与环境学院专业环境工程 姓名赵昕学号148 题目某城市14× 104m3/d 污水处理厂设计——曝气池设计指导小组或指导教师评语： 评定成绩 2012年6月20日指导教师
目录 1 总论???????????????????????????????? 2 曝气分类???????????????????????????2鼓风曝气????????????????????????? 2 机械曝气 ?????????????????????????? 2 深井曝气.. ????????????????????????? 2 纯氧曝气?????????????????????????? 2 曝气设备 ??????????????????????????? 2 曝气原理???????????????????????????3 2 曝气池设计计算??????????????????????????? 4 工艺计算??????????? ???????????????? 4 池体结构设计????????????????????????? 6 曝气系统设计计算???????????????????????7 需氧量计算???????????????????????7 供氧量计算???????????????????????8 空气管计算???????????????????????9 鼓风机选用 ???????????????????????12 结论????????????????????????????????13 参考文献??????????????????????????????14
溶解氧 溶解在水中的分子态氧称为溶解氧。天然水的溶解氧含量取决于水体与大气中氧的平衡。溶解氧的饱和和含量和空气中氧的分压、大气压力、水温有密切关系。清洁地面水溶解氧一般接近饱和。由于藻类的生长，溶解氧可能过饱和。水体受有机、无机还原性物质污染，使溶解氧降低。当大气中的氧来不及补充时，水中溶解氧逐渐降低，以至趋近于零，此时厌氧菌繁殖，水质恶化。废水中溶解氧的含量取决于废水排出前的工艺过程，一般含量较低，差异很大。 1、方法的选择 测定水中溶解氧通常采用碘量法及其修正法和膜电极法。清洁水可直接采用碘量法测定。水样有色或含有氧化性及还原性物质、藻类、悬浮物等干扰测定。氧化性物质可使碘化物游离出碘，产生正干扰；某些还原性物质可把碘还原成碘化物，产生负干扰；有机物（如腐植酸、丹宁酸、木质素等）可能被部分氧化，产生正干扰。所以大部分受污染的地表水和工业废水，必须采用修正的碘量法和膜电极法测定。 水样中亚硝酸盐氮含量高于0.05mg/L，二价铁低于1 mg/L时，采用叠氮化钠修正法。此法适用于多数污水及生化处理出水；水样中二价铁高于1 mg/L，采用高锰酸钾修正法；水样有色或有悬浮物，采用明矾絮凝修正法；含有活性污泥悬浮物的水样，采用硫酸铜—氨基磺酸絮凝修正法。 膜电极法是根据分子氧透过薄膜的扩散速率来测定水中溶解氧。方法简便、快速，干扰少，可用于现场测定。 2、水样的采用与保存 用碘量法测定水中溶解氧，水样常采集到溶解氧瓶中。采集水样时，要注意不使水样曝气或有气泡存在采样瓶中。可用水样冲洗溶解氧瓶后，沿瓶壁直接倾注水样或用缸吸法将细管插入溶解氧瓶底部，注入水样至溢流出瓶容积的1/3~1/2左右。 水样采集后，为防止溶解氧的变化，应立即加固定剂于样品中，并存于冷暗处，同时记录水温和大气压力。 一、碘量法
流程图 上清液回流 污泥处理泥饼外运 污水处理流程图 .构筑物计算 平流沉砂池 1.1设计参数 最大设计流量：Q=360 L/S 1.2设计计算 （1）沉砂池长度： 设平流沉砂池设计流速为v=0.25 m/s，停留时间t=40s，则沉砂池水流部分的长度（即沉砂池两闸板之间的长度）：L =v*t=0.25*40=10m （5）沉砂室所需的容积: V= Qmax ?T?86400?X （2）水流断面面积: Qmax A=— v 0.36 =1.44m 0.25
kz?10 V —沉砂室容积, T —排泥间隔天数，取2d；K z —流量总变化系数，取 1.4 代入数据得：V=86400* 0.36*2*3/（1.4*10 5） =1.333 m 3则每个沉砂斗容积为V ' =V/ （2*2）=1.333/（2*2）=0.333m 。 （6）沉砂斗的各部分尺寸： 设斗底宽a1=0.5 m，斗壁与水平面的倾角为55 °，斗高h3 / =0.5m，则沉砂斗上口宽: a=2* h 3 / /tg55 ° 沉砂斗的容积：+a1=2*0.5/1.428+0.5=1.2m V0 = ( h s x/6) * (2*a A2+ 2*a* a 什2a「2) =0.5/6* ( 2*1.2A2+ 2*1.2* 0.5+ 2* 0.5人2 ) =0.382m3 (略大于V 这与实际所需的污泥斗的容积很接近，符合要求； (7)沉砂室高度：采用重力排砂，设池底坡度为0.06，坡向砂斗长 L 2 =(L -2*a)/2=(10 -2*1.2)/2=(10 -2*1.2)/2=3.8m , h3 = h3 / +0.06 L 2 =0.5+0.06*3.8=0.728m 池总高度：设沉砂池的超高为h1=0.2m，贝U H= h1+h2+h3=0.2+0.6+0.728=1.528m (8)进水渐宽及出水渐窄部分长度： 进水渐宽长度L1= ( B-2*B 1) /tan 1= (242*1.0 ) /(tan20° )=1.1m 出水渐窄长度L 3= L1 =1.1m (9)校核最小流量时的流速： 最小流量为Q min =360/1.4=257l/s，贝U V min = Q min/A=0.257/1.44=0.178m/s > 0.15m/s 符合要求 沉砂池采用静水压力排砂，排出的砂子可运至污泥脱水间一起处理。 CASS也 CASS反应池沿长度方向分为两部分，前部为生物选择区也称预反应区，后部为主反应区，在主反应区后部安装了可升降的滗水装置，实现了连续进水间歇排水的周期循环运行，集曝气、沉淀、排水于一体。CASS工艺是一个好氧/缺氧/厌氧交替运行的过程，具有一定 脱氮除磷效果，废水以推流方式运行，而各反应区则以完全混合的形式运行以实现同步硝化一反硝化和生物除磷。 3.4.1容积 3 池总宽度：设n=2格，每格宽b=1.2m，则B=n*b=2*1.2=2.4m （未计隔离墙厚度, 可取0.2m） X—城市污水沉砂量，取 3 m 3 4砂量/10 5 m3污水
水处理工程中的曝气系统 一、曝气系统的作用 曝气系统是通过曝气设备搅动污水加快空气中的氧气转移到污水中的速度，进而提高污水中氧气的含量，氧化、分解污水中的有机物。曝气是水处理工作的主要方法之一，是提高水处理工作质量和效率的有效措施。 二、曝气系统的工作原理 曝气系统的工作原理是向待处理的水中灌注氧气，确保池内微生物供氧充分。普通曝气系统主要是由 1 个浮体、多组曝气装置和控制器组成的。 在工作过程中，将曝气装置组放置在浮体上，汲水后，将汲取的水流从另一个方向喷出、雾化或曝气。控制器是控制这一类曝气装置的终端，它能够产生第一推力，促使曝气设备朝对应的方向靠拢。对曝气设备而言，其性能特征主要表现为结构简单、性能稳定、搅拌均匀、施工成本低、能耗小，具有一定的抗腐蚀性，并且不会产生噪声或引发其他公害。 三、曝气设备的常见类型 曝气设备主要有鼓风曝气设备、表面曝气设备和潜水射流曝气设备三种。 1、鼓风曝气设备 鼓风曝气设备采用的工具是具有一定风量和压力的曝气风机，其将空气强制加入到污水中是通过扩散曝气器并连接输送管道完成的，该设备能够使池内液体与空气充分接触。鼓风曝气设备系统是由曝气装置、鼓风机以及连贯的管道组成的，其中通过一系列管道将空气输送到安装在生化池底部的曝气装置就是鼓风机，空气经过曝气装置时会形成不同尺寸的气泡，气泡经过上升与流动最后在液面处破裂，这一过程是氧向混合液转移的作用。
2、表面曝气设备 表面曝气设备是利用马达来直接带动轴流式叶轮运作，同时由导管经导水板将废水向四周喷出，喷出的过程中会形成一片薄薄的水幕，在空气中会与空气接触并形成水滴，水滴在落下撞击液面时产生的乱流以及大量的气泡会使水中的含氧量增加。表面曝气设备与鼓风曝气相比有一定的优越性，不需要修建鼓风机房以及大量的布气管道和曝气头，同时表面曝气设备的设施简单、集中，因此其可以节约成本投入。 下图为立式倒伞曝气机外形简图：
