BS EN 470－1中文全称：
焊接操作过程中操作工身着的防护服阻燃标准
第一部分：基本要求
检测方法及其判定标准：
判定标准：
a) 任何检测试样上经点燃后不应有燃烧蔓延至织物边沿或是织物上端。
b) 任何检测样中经点燃后不应有破洞形成。
c) 任何检测样中经点燃不应有燃烧熔滴或是熔融物坠落。
d) 延燃时间须小于等于2秒。
e) 阴燃时间须小于等于2秒。
※金属熔滴坠落后的负面影响：依照要求进行检测，服装组合件至少要有15滴金属熔滴坠落。
检测方法：
样品的准备
检测样品以检测面料为主体，其要求的数量与尺寸大小须与相关检测方法相吻合。如无任何特别规定，按收到的检测样品为基准进行测试。
纺织品面料的前处理过程
按使用须知标签上的要求对检测样品进行水洗或是干洗，然后针对特别安全防范要求的规定，对纺织品面料及其服装组合件进行性能检测。
在前装载水平转鼓式洗涤机中加入1g/L IEC洗涤剂用软水洗涤样品五次，最后按ISO:6330:1984版规定的方法进行烘干处理。
在标签中无任何其它特别规定，水洗应用2A方法进行操作，温度控制在（60±3）℃，然后用方法E对样品进行烘干（转筒烘干）。
检测样品为彻底洗净并有识别标记，按ISO 3175的要求规定，仅进行5次干洗。如面料或是服装无识别标签的话，五次水洗及五次干洗后，面料要单独进行检测。
温度与湿度的状态调整
检测方法中如无其它特别规定，纺织品检测件须在温度（20±2）℃和相对湿度（65±5）％的环境下放置至少24小时，皮革制品在同等条件下至少放置7天，然后分别进行检测。在此环境下进行相对湿度与温度调整以后马上把检测样品从环境下移走并5分钟内进行检测。
断裂强力
纺织品面料的断裂强力依据ISO5081的要求在织物的横向和纬向作评判。（最小断裂强力应为300牛顿）
撕破强力
在检测样品的横向及纬向出进行检测，按ISO4674:1977版本中A1方法的要求来评判纺织品面料的撕破强力，在面料的平面处按直角分别就两个方向上进行检测并按ISO3374的要求对皮革制品的撕破强力进行评判。（最小撕破强力应为15牛顿）
缩水率的评判（尺寸变化）
按干洗法或是水洗法进行检测，并根据ISO5077的规定评判纺织品面料的缩水率大小。（缩水率不大于3％）
火焰燃烧蔓延的评估
按规定的方法对检测试样进行水洗或是干洗以后，沿用EN532的方法进行检测面料的燃烧蔓延性能。
金属熔滴物坠落造成对织物性能的影响
对检测样品进行水洗或是干洗以后，依照EN348的要求对金属细小熔滴物坠落后的影响进行评估。
倘若十块检测样上平均坠落的熔滴物在15和15.5滴之间，那么要进行第二次十块布样检测，起评判规类应根据二十块布样检测的平均数据为准。
BS EN 531中文全称：高温环境下操作工人防护服阻燃标准(不适用于电焊工服装及消防服装) 检测方法及其判定标准：
判定标准：检测试样不能燃烧至其顶端或是边缘。
检测试样中不可有破洞形成。
检测试样不可有燃烧熔滴或是熔滴物落下。
延燃时间应小于或等于2秒。
阴燃时间应小于或等于2秒。
检测方法：在进行短暂蔓延燃烧检测之前，应按ISO6330中讲述的方法，先用1g/lIEC洗涤剂溶于水中，然后到入洗衣机将试样放在机器中洗5次，最后立即烘干。如果在使用须知标签上无特别规定，水洗应按方法2A在60℃进行，烘干应按方法E（圆筒烘干）进行。
遵照ISO3175的规定，干洗面料应有标签，仅干洗5次即可。假如面料或是套装无标签的话，在5次水洗和干洗以后，将单独对面料进行检测。
按方法进行面料前处理，然后按EN532的方法进行点火检测。
※面料尺寸变化要求：依据EN340的要求检测，面料的缩水变形在5次水洗后，遵照制衣厂的指示，其经向尺寸缩水率不应超过3%，纬向尺寸缩水率不应超过3%。
BS EN 533的中文全称：工装防护服-相关面料及组合件-隔热防火-短暂的燃烧蔓延性能检测检测方法及其判定标准：
判定标准：三级指数评判标准
指数1：检测试样经点燃后，火焰不能燃烧蔓延至试样的最底端与顶端或是织物的垂直边沿；可以在试样上产生破洞但是不能破损至织物的垂直边沿或是布的顶端；
不能有燃烧碎片（熔滴）从布上坠落；
移开火焰停止燃烧后，阴燃不应从织物上的炭化区延伸至织物上的未破损区。
指数2：检测试样经点燃后，火焰不能燃烧蔓延至试样的最底端与顶端或是织物的垂直边沿；
不能有燃烧碎片（熔滴）从布上坠落；
移开火焰停止燃烧后，阴燃不应从织物上的炭化区延伸至织物上的未破损区；
无破洞产生。
指数3：检测试样经点燃后，火焰不能燃烧蔓延至试样的最底端与顶端或是织物的垂直边沿；
不能有燃烧碎片（熔滴）从布上坠落；
移开火焰停止燃烧后，阴燃不应从织物上的炭化区延伸至织物上的未破损区；
无破洞产生；
六块检测试样中的任何一块的延燃时间不得超过2秒。
检测方法依据EN532标准执行：
检测试样的准备:长(200±1)毫米X 宽(160±1)毫米
检测前的水洗要求: A. 75℃水洗12次(遵照EN ISO 10528的工业洗涤方法);也可以根据客户的要求水洗5 次，再进行检测。
B. 将试样在水中浸泡(BS 5651:1978),然后依据ISO 3175的要求干洗5次,再进行检测。
※此法适用于化纤、纯棉及其混纺面料。
·BS EN 532的中文全称：工装防护服－隔热防火－短暂燃烧蔓延的检测试验方法
检测操作过程及其准备
检测试样的准备（以单层面料为主）：六块检测样长度（200±1）毫米X 宽度(160±1)毫米，其中三块为径向裁制，另外三块为纬向裁制，并安装在布夹上。
湿度与温度调整：检测样品须在相对湿度（65±5%）和温度（20±2）℃的环境中放置至少24小时做状态调整。状态调整后，倘若检测不立即执行的话，应把状态调整好的检测样品放在全封闭的容器中。从全封闭的容器或者从调整环境中取出布样，2分钟内开始着手进行检测。
检测环境的调整：在10-30℃之间，相对湿度在15-80%之间的环境执行检测试验，同时检测开始时，每块检测样表面气流通过的速率为0,2秒。
点火器的操作位置：使点火器与检测样的表面保持垂直角度，这样点火器的中心轴位置高于最低的一排刺针20毫米，同时应与检测试样的垂直中心线位置保持一直线。确保点火器与检测样品表面的距离（17±1）毫米。
火焰调整（水平火焰触及试样的距离）：点火器安放在垂直静止位置，点火并且预热点火器至少2分钟，使火焰长度大约保持40毫米。移动点火器至水平静止位置并且调整火焰水平长度为（25±2）毫米。
火焰位置：点火器从初始静止位置移至水平位置，确认一下，这个位置中火焰能否触及到试样。
注：火焰触及到试样的距离应定期核查。?
检测操作过程
安装好检测仪器并在检测试样夹上装上检测样布。点火在布样表面燃烧10秒钟。观察并记录下列情况（请参照正确的可燃性能检测标准）
a)检测样品的性质与多层复合面料组成的检测样中每层样布的顺序编号，
b) 检测样品的哪一层表面用检测火焰点燃，
c)针对任何点火源而言，观察火焰的最边界是否接触到检测试样的上端边缘或是垂直边缘，
d)是否有破洞形成，
e) 燃烧熔滴或是熔化熔滴产生，
f) 阴燃是否（通常从炭化区）扩展蔓延至破损处，
g) 延燃时间精确至最近的每秒，
注：不足一秒的延燃时间应记录为0秒。
h) 阴燃时间也应精确至最近的每秒。
注：不足一秒的阴燃时间应记录为0秒。
检测试验报告
检测报告应包括下列记录：
a)检测方法的参考标准文件号，
b)针对每一块检测试样而言，通过应用正确的可燃性能标准来进行评判，按要求列出记录。
CPAI-84
A Specification for Flame-resistant Materials Used in Camping Tentage
帐篷阻燃检测
本标准规定了帐篷的阻燃测试方法和要求.
1. Performance Requirements 测试评判标准
1) Flooring material底部材料
当测试样品用本标准第五部分的方法测试后，无论是原样，还是水浸过或老化过的样品，任何一个测试样品的损毁长度不能超过72mm.
2. Wall and top material 墙和顶部材料
当测试样品用本标准第六分的方法测试后，无论是原样，还是水浸过或老化过的样品，
①任何一个测试样品的续燃时间不能超过4秒，平均续燃时间不超过2秒，燃烧过程中破损掉下来的或滴落下的部分落到测试柜底部不能继续燃烧；
②Damaged Length 损毁长度
当测试样品用本标准第六分的方法6.4.5和6.4.6测试后，单个测试样品的损毁长度及平均损毁长度不能超过下表中的数值：
2. Preparation and Conditioning of Testing specimens
1. Leaching 水浸
用本标准第六、七部分测试方法，样品在老化前后均要进行测试
样品：
1）底部材料：230mm×230mm (±3mm) 经纬向四块
2）墙和顶部材料：70mm×300mm (±3mm) 经纬向四块
3）测试方法:样品浸于恒温循环水水洗槽里72小时，水温：15.5～21℃，PH值：6～8，水量：对于面料，每0.1m2样品不少于2L水.测试如果没有循环水，在72小时内水槽内的水至少更换6次。
2. Accelerated Weathering 老化
用本标准第六、七部分测试方法，样品在老化前后均要进行测试，以下三种方法任选一种对样品进行老化。
样品：
1）底部材料：230mm×230mm (±3mm) 经纬向四块
2）墙和顶部材料：90mm×300mm (±3mm) 经纬向四块
3）测试方法:
(1) Method 5804 of Fed-std 191(炭弧精灯)
(2) AATCC Method 169 (氙灯)
(3) ASTM D 4329 (Fluorescent UV and Condensation Method)
3. Test method: Flooring material
1) 将测试柜放于通风橱内，the supporting frame放于测试柜内
2）在测试样品中心刺一个6mm的洞
3）将样品放于the supporting frame上，使其水平平整，将the flattening frame 放于样品上，然后将甲胺片(Methenamine tablet)放于样品上，其离样品的小洞不超过3mm.
4) 点燃甲胺片，观察测试
5）当所有燃烧停止后，通风，测试样品的损毁长度，记录数据。
4. Test method: Wall and top material
测试方法为垂直燃烧法
1）将样品安装于样品夹上，挂在测试柜中，样品最低点于火源管上端距离为20mm.
2）调整火源高度为38mm（±3mm）(测试用气体为甲烷)
3）启动仪器，使火源移到到样品正下方，烧12秒，移开火源，记录续燃时间
4）待所有的燃烧都结束后，取出样品，测量样品的损毁长度
CPAI84标准，分别以三种程序对所送样品进行测试：
一.原布料测试；
二.波长为314的UV光源照射54h，再测试；
三.泡水72h，分12次进行，每次6h。泡水后晾干，再测试。
火源：直径9.5mm，高度38mm；点燃时间：12秒；试样尺寸：70mm×300mm
具体检测方法基本与国标垂直法一样！
检测项目:
续燃时间 S（4 次）阴燃时间 S（4 次）
损毁长度 mm（4 次）
燃烧痕迹 mm（4 次）
脱脂棉是否燃烧。
各国不同的防火阻燃性纺织品的评价标准
绝大部分的纺织材料是可燃的，即使经过阻燃技术处理也难以阻止纤维在火焰中燃烧。但经过阻燃处理的纺织品会不同程度地降低燃烧速度或离开火源后能够迅速停止燃烧，因此阻燃是一个相对的概念。
在人们日常生活中，各种火险隐患无所不在。为了减少由于纺织品易燃引起的火灾事故，减少由此造成的对人生命和财产安全的危害，纺织品燃烧性能的测试受到了世界各国的高度关注。
针对纺织品的不同用途，世界各国制定的阻燃法规也已由飞机内饰纺织材料、地毯和建筑装潢材料逐渐扩大到睡衣、家具沙发套、床垫和室内装饰物等。英国、美国、日本等国家还以法律形式规定：妇女、儿童、老年人、残疾人的服装以及睡衣必须是具有阻燃功能的，且须在产品上标明。中国在这方面的立法和标准化工作也在不断加大力度。
评判标准
评判织物的阻燃性能通常采用两种标准：一是从织物的燃烧速率来进行评判。即经过阻燃整理的面料按规定的方法与火焰接触一定的时间，然后移去火焰，测定面料继续有焰燃烧的时间和无焰燃烧的时间，以及面料被损毁的程度。有焰燃烧的时间和无焰燃烧的时间越短，被损毁的程度越低，则表示面料的阻燃性能越好；反之，则表示面料的阻燃性能不佳。
另一种是通过测定样品的氧指数(也称极限氧指数)来进行评判。面料燃烧都需要氧气，氧指数LOI是样品燃烧所需氧气量的表述，故通过测定氧指数即可判定面料的阻燃性能。氧指数越高则说明维持燃烧所需的氧气浓度越高，即表示越难燃烧。该指数可用样品在氮、氧混合气体中保持烛状燃烧所需氧气的最小体积百分数来表示。从理论上讲，纺织材料的氧指数只要大于21%(自然界空气中氧气的体积浓度)，其在空气中就有自熄性。根据氧指数的大小，通常将纺织品分为易燃(LOI<20%)、可燃(LOI＝20%～26%)、难燃(LOI＝26%～34%)和不燃(LOI>35%)四个等级。事实上，几乎所有常规纺织材料(纤维)都属易燃或可燃的范围。
测试方法
纺织品燃烧测试方法因原理、设备和目的的不同而呈多样性。各种测试方法的测试结果之间难以相互比较，实验结果仅能在一定程度上说明试样燃烧性能的优劣。燃烧实验方法主要用来测试试样的燃烧广度(炭化面积和损毁长度)、续燃时间和阴燃时间。
根据试样与火焰的相对位置，可分为垂直法、倾斜法和水平法。国际上对纺织材料的燃烧性能测试方法的标准化已经相当全面和完善，包括ISO、ASTM、BS、JIS在内的国际和国外先进标准都各自有10余项相关的测试方法标准，中国也已制订并实施了10多项不同的测试方法标准，如：GB/T5454-1997《纺织品燃烧性能试验氧指数法》、GB/T5455-1997《纺织品燃烧性能试验垂直法》、GB/TF5456-1997《纺织品燃烧性能试验垂直方向火焰蔓延性能的测定》等。
中国目前对于服装阻燃性能的测试主要采用GB/T5455-1997《纺织品燃烧性能试验垂直法》。其原理是将一定尺寸的试样垂直置于规定的燃烧试验箱中，用规定的火源点燃12秒，除去火源后测定试样的续燃时间和阴燃时间，阴燃停止后，按规定的方法测出损毁长度。该方法可用于服用织物、装饰织物、帐篷织物等的阻燃性能测定。中国的纺织品阻燃性能评价方法是以织物的燃烧速率为主要依据的，只有符合标准要求的纺织产品才能被视为阻燃产品。
为减少由于纺织品引起的火灾事故，必须健全有关法律法规。
目前，出口欧美和日本的纺织产品都必须达到一定的阻燃性要求，这源于欧美和日本等工业发达国家都制订有严格的纺织产品防火安全法规和技术标准。如CPSCl6CFRl610为美国防火安全法规针对衣着类纺织品(一般成衣)的防火标准，但不包括帽子、手套、鞋子及衬里，此标准是纺织品与成衣防火的最低要求，适用于所有成人及儿童成衣。CP SC16CFR1615/165为美国防火安全法规针对儿童睡衣防火所制订的更严格的法规，所有作为儿童睡衣用途的成衣或材料，都必须符合此规范。其测试必须严格按规定的步骤进行，每一步骤都是环环相扣的，上一环节未通过，就不得进入下一个环节。
英国同样也有相应的安全法规，如1985年颁布的英国睡衣安全法规就要求对睡衣必须进行阻燃试验，测试方法采用BS5722/BS5438。
IEC阻燃等级标准 阻燃电缆标准及等级 电缆涉及火灾安全的主要技术指标是 CO2电缆的阻燃性、烟雾的密度和气体的有毒性。美国防火标准较关注前两个问题，但是欧洲和美国对火灾安全有着完全不同的观点。美国传统的概念认为：火灾的根源在于一氧化碳（CO）毒气的产生以及其后的燃烧过程中CO转化为CO2的热释放，因此，控制燃烧过程中的热释放量可减少火灾的危害。欧洲传统以来深信：在燃烧中产生的卤酸（HCL）释放量、气体腐蚀性、烟雾浓度及气体毒性是决定人们能否安全脱离火灾现场的主要因素。 IEC阻燃等级 为了评定线缆的阻燃性能优劣，国际电工委员会分别制定了 IEC60332-1、IEC60332-2和IEC60332-3三个标准。IEC60332-1和IEC60332-2分别用来评定单根线缆按倾斜和垂直布放时的阻燃能力（国内对应GB12666.3和GB12666.4标准）。IEC60332-3（国内对应GB12666.5-90）用来评定成束线缆垂直燃烧时的阻燃能力，相比之下成束线缆垂直燃烧时在阻燃能力的要求上要高得多。 ◎ IEC60332-1/BS4066-1阻燃等级（单根电线或电缆垂直燃烧测试 Flame Test On Single Vertical Insulated Wires/Cables） 这是单根电缆的阻燃标准。试验规定，一根 60cm长的试样垂直固定在前壁开通的金属箱内，火焰长度175mm的丙烷燃烧器从距试样的上部固定端450mm的位置上火焰锥与电缆以45度角接触，如果试样燃烧损坏部分距离固定端下部不超过50mm，测试通过。 ◎ IEC60332-3/BS4066-3阻燃等级（成束电线或电缆垂直燃烧测试 Flame Test On BunchedWires/Cables） 这是成束电缆的阻燃标准。试验规定，成束 3.5m长的电缆试样用铁丝固定在梯形测试架上，试样数量按不同分类所要求的非金属物料决定。试样垂直挂在燃烧炉背壁上，空气通过底板上的进气口引入燃烧炉。丙烷平面燃烧器以750℃的火焰与试样接触，试样在强制吹风（气流排放5m3/分钟，风速0.9m/秒）的情况下，必须在垂直燃烧20分钟内燃不起来，电缆在火焰蔓延2.5米以内自行熄灭。IEC60332有A类、B类、C类和D类之分，以评定阻燃性能优劣。 字串5 塑料阻燃等级 塑料阻燃等级由HB，V-2，V-1向V-0逐级递增。 HB：UL94和CSA C22.2 No 0.17标准中最底的阻燃等级。要求对于3到13 毫米厚的样品，燃烧速度小于40毫米每分钟；小于3毫米厚的样品，燃烧速度小于70毫米每分钟；或者在100毫米的标志前熄灭。字串8 V-2：对样品进行两次10秒的燃烧测试后，火焰在60秒内熄灭。可以有燃烧物掉下。 V-1：对样品进行两次10秒的燃烧测试后，火焰在60秒内熄灭。不能有燃烧物掉下。 V-0：对样品进行两次10秒的燃烧测试后，火焰在30秒内熄灭。不能有燃烧物掉下。
装修材料防火等级划分如下: 一、目前防火材料等级主要有5个： A级：不燃性建筑材料，几乎不发生燃烧的材料。 I I 八 1 - ―~ j | f A1级：不燃，不起明火 I ?I 丨j ( A2级：不燃，要测量烟，要合格。 B1级：难燃性建筑材料：难燃类材料有较好的阻燃作用。其在空气中遇 明火或在高温作用下难起火，不易很快发生蔓延，且当火源移开后燃烧立〈\\ \\ 丨I 即停止。 B2级：可燃性建筑材料：可燃类材料有一定的阻燃作用。在空气中遇明 火或在高温作用下会立即起火燃烧，易导致火灾的蔓延，如木柱、木屋架、木梁、木楼梯等。 B3级：易燃性建筑材料，无任何阻燃效果，极易燃烧，火灾危险性很大。
另外，根据不同的标准，防火材料等级的划分也不一样: DIN4102: A1、A2、B1、B2、B3 I / S j| 『"T y' X 1 - ―""

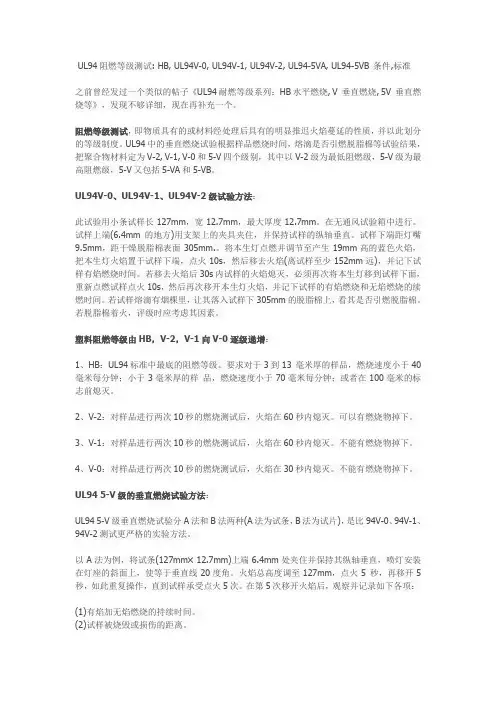

UL94阻燃等级规 塑料阻燃剂阻燃等级UL94的规 UL 认证分几个等级?是如何表示各等级?下面是详细资料：美国阻燃材料标准及测试方法 美国阻燃材料标准为ANSI/UL-94-1985 标准 UL94 试验共有五种： 1 ．B 级的水平燃烧试验 2 ．94V-0 、94V-1 、94V-2 级的垂直燃烧试验 3 ．9 4 5-V 级的垂直燃烧试验 4 ．用辐射板的火焰蔓延指数试验（按ASTM E 162的标准测定这里不作介绍） 5 . 94VTM-0,94VTM-1,94VTM-2级的垂直燃烧试验（VTM旨极薄的材料这里不作介绍）现分述如下：94HB级的水平燃烧试验方法： 本试验采用长127mm宽12.7mm,最大厚度12.7mm,最小厚度3.05mm的小条状试样。在无通风的试验箱中进行。评为94HB级的材料，试样厚度为12.7mm时，在76.2mm标距上的燃烧速度不大于 38.1mm/min，或试样厚度小于3.05mm时，燃烧速度不大于38.1mm/min或在达到102mm标线之前，必须停止燃烧。 94V-0、94V-1、94V-2级的垂直燃烧试验方法 UL94 中的垂直燃烧试验根据样品燃烧时间, 熔滴是否引燃脱脂棉等试验结果, 把聚合物材料定为V-2,V-1,V-0和5-V四个级别，其中以V-2级为最低阻燃级，5-V级为最高阻燃级。先介绍94V-0、94V-1、94V-2级试验方法。 此试验用小条试样长127mm宽12.7mm,最大厚度12.7mm。在无通风试验箱中进行。试样上端 （6.4mm的地方）用支架上的夹具夹住，并保持试样的纵轴垂直。试样下端距灯嘴9.5mm, 距干燥脱脂棉表面305mm。将本生灯点燃并调节至产生19mm高的蓝色火焰，把本生灯火焰置于试样下端，点火10s，然后移去火焰（离试样至少152mm远），并记下试样有焰燃烧时间。若移去火焰后30s 试样的火焰熄灭，必须再次将本生灯移到试样下面，重新点燃试样点火10s，然后再次移开本生灯火焰,并记下（从新点燃10s 记录）试样的有焰燃烧和无焰燃烧的续燃时间。若试样熔滴有烟棵里，让其落入试样下305mm的脱脂棉上，看其是否引燃脱脂棉。若 脱脂棉着火,评级时应考虑其因素。 具体分级旨标如下。
UL认证分几个等级?是如何表示各等级?下面是详细资料： 美国阻燃材料标准及测试方法 美国阻燃材料标准为ANSI/UL-94-1985标准 UL94试验共有五种： 1． B级的水平燃烧试验 2． 94V-0、94V-1、94V-2级的垂直燃烧试验 3． 94 5-V级的垂直燃烧试验 4．用辐射板的火焰蔓延指数试验（按ASTM E 162的标准测定这里不作介绍） 5． 94VTM-0,94VTM-1,94VTM-2级的垂直燃烧试验（VTM指极薄的材料这里不作介绍） 现分述如下： 94HB级的水平燃烧试验方法： 本试验采用长127mm，宽12.7mm，最大厚度12.7mm，最小厚度3.05mm的小条状试样。在无通风的试验箱中进行。评为94HB级的材料，试样厚度为12.7mm时，在76.2mm标距上的燃烧速度不大于38.1mm/min，或试样厚度小于3.05mm时，燃烧速度不大于38.1mm/min或在达到102mm标线之前，必须停止燃烧。 94V-0、94V-1、94V-2级的垂直燃烧试验方法 UL94中的垂直燃烧试验根据样品燃烧时间，熔滴是否引燃脱脂棉等试验结果，把聚合物材料定为V-2,V-1,V-0和5-V四个级别，其中以V-2级为最低阻燃级，5-V级为最高阻燃级。先介绍94V-0、94V-1、94V-2级试验方法。 此试验用小条试样长127mm，宽12.7mm，最大厚度12.7mm。在无通风试验箱中进行。试样上端（6.4mm的地方）用支架上的夹具夹住，并保持试样的纵轴垂直。试样下端距灯嘴9.5mm，距干燥脱脂棉表面305mm.。将本生灯点燃并调节至产生19mm高的蓝色火焰，把本生灯火焰置于试样下端，点火10s，然后移去火焰（离试样至少152mm远），并记下试样有焰燃烧时间。若移去火焰后30s内试样的火焰熄灭，必须再次将本生灯移到试样下面，重新点燃试样点火10s，然后再次移开本生灯火焰，并记下试样的有焰燃烧和无焰燃烧的续燃时间。若试样熔滴有烟棵里，让其落入试样下305mm的脱脂棉上，看其是否引燃脱脂棉。若脱脂棉着火，评级时应考虑其因素。具体分级指标如下。 级别测试项目 94V-0 94V-1 94V-2 1 十次点燃总有焰燃烧时间最大值（S） 50 250 250 2 个别的有焰燃烧时间最大值（s） 10 30 30 3 无焰燃烧时间(s) 30 60 60 4 有焰熔滴无无允许仅短时燃烧 94 5-V级的垂直燃烧试验方法 94 5-V级垂直燃烧试验分A法和B法两种（A法为试条，B法为试片），是比94V-0、94V-1、94V-2测试更严格的实验方法。 以A法为例，将试条（127mm╳12.7mm）上端6.4mm处夹住并保持其纵轴垂直，喷灯安装在灯座的斜面上，使等于垂直线20度角。火焰总高度调至127mm，点火5 秒，再移开5秒，如此重复操作，直到试样承受点火5次。在第5次移开火焰后，观察并记录如下各项： （1）有焰加无焰燃烧的持续时间。
GB 8624——1997 本标准是GB 8624—88的修订版。在技术内容上非等效采用德国标准DIN 4102—81第一部分。本修订版与GB 8624—88相比，增设了A级复合(夹芯)材料，并根据我国具体情况，增加了对特定用途的铺地材料、窗帘幕布类纺织物、电线电缆套管类塑料材料和管道隔热保温用泡沫塑料的具体规定。上述特定用途的材料若作为墙面或吊顶材料使用时，仍必须按本标准第4章和第5章的规定进行检验和分级。本标准自生效之日起，原GB 8624—88即为失效。本标准由中华人民共和国公安部提出。本标准由全国消防标准化技术委员会第七分委员会归口。本标准由公安部四川消防科学研究所负责起草。本标准主要起草人：钱建民、马祥林、卢国建。本标准首次发布于1988年2月。标准全文GB 8624—1997 目录主要内容和适用范围引用标准…………… 建筑材料燃烧性能的级别和名称………………… 不燃类材料(A级)………………… 可燃类材料(B级)……………… 对某些特定用途材料的特别规定……………… 对复合材料、表面涂层材料等的特别规定……………… 燃烧，性能分级标志……………… 中华人民共和国国家标准建筑材料燃烧性能分级方法代替GB 8624——88 1 主题内容与适用范围本标准规定了建筑材料燃烧性能的评定和分级标准。本标准．适用于各类工业和民用建筑工程中所使用的结构材料和各种装饰装修材料。2 引用标准下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB／T 2406—93 塑料燃烧性能试验方法氧指数法GB／T 2408—80 塑料燃烧性能试验方法水平燃烧法GB／T 4609—84 塑料燃烧性能试验方法垂直燃烧法GB／T 5454—85 纺织织物燃烧性能测定氧指数法GB／T 5455—85 纺织织物阻燃性能测定垂直法GB／T 5464—85 建筑材料不燃性试验方法GB／T 8332—87 泡沫塑料燃烧性能试验方法水平燃烧法GB／T 8333—87 硬泡沫塑料燃烧性能试验方法垂直燃烧法GB／T 8625—88 建筑材料难燃性试验方法GB／T 8626—88 建筑材料可燃性试验方法GB／T 8627—88 建筑材料燃烧或分解的烟密度试验方法GB／T 8629—88 纺织品试验时采用的家庭洗涤及干燥程序GB／T 11785—89 铺地材料临界辐射通量的测定辐射热源法GB／T 14402—93 建筑材料燃烧热值试验方法GB／T 14403—93 建筑材料燃烧释放热量试验方法 3 建筑材料燃烧性能的级别和名称建筑材料燃烧性能的级别和名称见表1。表 1 燃烧性能的级别和名称表 1 燃烧性能的级别和名称┌————┬——————┐ │ 级别│ 名称│├————┼——————┤ │ A │ 不燃材料│ ├————┼——————┤ │ B1 │ 难燃材料│ ├————┼——————┤ │ B2 │ 可燃材料│ ├————┼——————┤ │ B3 │ 易燃材料│ └————┴——————┘ 4 不然类材料(A级）4．1 A级匀质材料按GB／T 5464进行测试，其燃烧性能应达到a)炉内平均温升不超过50℃；b)试样平均持续燃烧时间不超过20s；c)试样平均质量损失率不超过50％。4.2 A级复合(夹芯)材料达到下述各项要求的材料，其燃烧性能定为A缎。a)按GB／T 8625进行测试，每组试件的平均剩余长度≥35 cm(其中任一试件的剩余长度>20cm)，且每次测试的平均烟气温度峰值≤125℃，试件背面无任何燃烧现象，b)按GB ／T 8627进行测试，其烟密度等级(SDR)≤15，c)按GB／T 14402和GB／T 14403进行测试．其材料热值≤4.2 MJ／kg，且试件单位面积的热释放量≤16．8MJ／m^2; d)材料燃烧烟气毒性的全不致死浓度LCo≥25mg／L．5 可燃类材料(B级) 5．1 Bl级材料达到下述各项要求的材料，其燃烧性能定为B1级．a)按GB／T 8626进行测试，其燃烧性能应达到GB／T 8626所规定的指标且不允许有燃烧滴落物引燃滤纸的现象；b)按GB／T 8625进行测试，每组试件的平均剩余长度≥15cm（其中任一试件的剩余长度>0cm)，且每次测试的平均烟气温度峰值≤200℃。c)按GB／T 8627进行测试，其烟密度等级(SDR)≤75．5．2 B2级材料按GB／T 8626进行测试燃滤纸的现象。其燃烧性能应达到GB/T 8626所规定的指标，且不允许有燃烧滴落物引燃滤纸的现象。5．3 B3级材料不属于B1和B2级的可燃类建筑材料，
美国阻燃材料标准及测试方法 美国阻燃材料标准为ANSI/UL-94-1985标准 UL94试验共有五种： 1． B级的水平燃烧试验 2． 94V-0、94V-1、94V-2级的垂直燃烧试验 3． 94 5-V级的垂直燃烧试验 4．用辐射板的火焰蔓延指数试验（按ASTM E 162的标准测定这里不作介绍） 5． 94VTM-0,94VTM-1,94VTM-2级的垂直燃烧试验（VTM指极薄的材料这里不作介绍） 现分述如下： 94HB级的水平燃烧试验方法： 本试验采用长127mm，宽12.7mm，最大厚度12.7mm，最小厚度3.05mm的小条状试样。在无通风的试验箱中进行。评为94HB级的材料，试样厚度为12.7mm时，在76.2mm标距上的燃烧速度不大于38.1mm/min，或试样厚度小于3.05mm时，燃烧速度不大于38.1mm/min或在达到102mm 标线之前，必须停止燃烧。 94V-0、94V-1、94V-2级的垂直燃烧试验方法 UL94中的垂直燃烧试验根据样品燃烧时间，熔滴是否引燃脱脂棉等试验结果，把聚合物材料定为V-2,V-1,V-0和5-V四个级别，其中以V-2级为最低阻燃级，5-V级为最高阻燃级。先介绍94V-0、94V-1、94V-2级试验方法。V-1：对样品进行两次10秒的燃烧测试后，火焰在60秒内熄灭。不能有燃烧物掉下。 此试验用小条试样长127mm，宽12.7mm，最大厚度12.7mm。在无通风试验箱中进行。试样上端（6.4mm的地方）用支架上的夹具夹住，并保持试样的纵轴垂直。试样下端距灯嘴9.5mm，距干燥脱脂棉表面305mm.。将本生灯点燃并调节至产生19mm高的蓝色火焰，把本生灯火焰置于试样下端，点火10s，然后移去火焰（离试样至少152mm远），并记下试样有焰燃烧时间。若移去火焰后30s内试样的火焰熄灭，必须再次将本生灯移到试样下面，重新点燃试样点火10s，然后再次移开本生灯火焰，并记下试样的有焰燃烧和无焰燃烧的续燃时间。若试样熔滴有烟棵里，让其落入试样下305mm的脱脂棉上，看其是否引燃脱脂棉。若脱脂棉着火，评级时应考虑其因素。 具体分级指标如下。 级别测试项目 94V-0 94V-1 94V-2 1 十次点燃总有焰燃烧时间最大值（S） 50 250 250 2 个别的有焰燃烧时间最大值（s） 10 30 30 3 无焰燃烧时间(s) 30 60 60 4 有焰熔滴无无允许仅短时燃烧
材料防火等级 可燃性UL94等级是应用最广泛的塑料材料可燃性能标准。它用来评价材料在被点燃后熄灭的能力。根据燃烧速度、燃烧时间、抗滴能力以及滴珠是否燃烧可有多种评判方法。每种被测材料根据颜色或厚度都可以得到许多值。当选定某个产品的材料时，其UL等级应满足塑料零件壁部分的厚度要求。UL等级应与厚度值一起报告，只报告UL等级而没有厚度是不够的。 塑料阻燃等级由HB，V-2，V-1向V-0逐级递增： 1、HB：UL94标准中最底的阻燃等级。要求对于3到13 毫米厚的样品，燃烧速度小于40毫米每分钟;小于3毫米厚的样品，燃烧速度小于70毫米每分钟;或者在100毫米的标志前熄灭。 2、V-2：对样品进行两次10秒的燃烧测试后，火焰在60秒内熄灭。可以有燃烧物掉下。 3、V-1：对样品进行两次10秒的燃烧测试后，火焰在60秒内熄灭。不能有燃烧物掉下。 4、V-0：对样品进行两次10秒的燃烧测试后，火焰在30秒内熄灭。不能有燃烧物掉下。-UL94 塑料材料燃烧测试－标准名称： UL94: Test for Flammability of Plastic Materials for Parts in Devices and Appliances
UL94: 设备和器具部件塑料材料的可燃性能测试 UL94 塑料材料燃烧测试－适用范围： －本标准适用于设备和电器的塑料零件的可燃性试验 －材料最后是否合格取决于它在整体设备中的用途，并与适用于该设备的标准一致 －本要求可以用于其它非金属材料；但不适用于建筑材料和装饰的塑料材料 －本标准中描述的方法包括了标准尺寸样品，且仅用来衡量和说明设备和电器所用材料相对于受控试验室环境中的热和火焰的可燃性 UL94 塑料材料燃烧测试－等级划分： 1) HB级: 水平燃烧测试 Horizontal Burning Test 2) V0－V2级: 垂直燃烧测试 Vertical Burning Test 3) 5VA/5VB:5V级防火试500w (125 mm) Vertical Burning Test 4) RP Class: 辐射板火焰蔓延测试 Radiant Panel Flame Spread Test 5)
布线行业在传输性能和安全方面受到严 格的监管。格的监管。布线安全至关重要，布线安全至关重要，布线安全至关重要，世界各地 世界各地的各个标准实体和行业机构已经为此编 制了全面的文档。 布线安全最公认的权威机构之一是美国 保险商实验室(UL)，这是一家非营利性 机构，机构，致力为多个行业确立和保持安全致力为多个行业确立和保持安全 标准。UL 为布线行业提供了大量的质检 服务。 其提供的服务包括其提供的服务包括：：-列入UL 清单 – 检验布线和相关硬件的安全等级。-UL 检验 – 根据TIA/EIA 布线标准列明的性能规范，明的性能规范，检验布线的传输性检验布线的传输性能及安全等级能及安全等级；；并通过品质保证监控和工厂突击检查，控和工厂突击检查，定期进行检验。 定期进行检验。UL 对光纤系统使用不同的分类系统，对光纤系统使用不同的分类系统，这 这一系统与通信布线安全系统类似。一系统与通信布线安全系统类似。另外另外 还引入了还引入了““金属”结构和结构和“ “非金属”结构的进一步分类。的进一步分类。光纤的外套阻燃光纤的外套阻燃/散发等 级与铜缆相同级与铜缆相同：：没有包含任何金属单元的光纤电缆-OFNP – 填充型非传导光纤电缆-OFNR – 干线级非传导光纤电缆-OFN/OFNG – 通用级非传导光纤电缆包含金属单元的光纤电缆-OFCP – 填充型传导光纤电缆-OFCR – 干线级传导光纤电缆-OFC/OFCG – 通用级传导光纤电缆 低烟雾零卤素(LSZH) 布线行业中使用的另一种安全等级是低 烟雾零卤素(L S Z H )电缆。电缆。这种等级是这种等级是 LSZH 级电缆可以用于铜缆和光纤通信电缆，缆，其结构与其结构与UL 级电缆类似。 布线规范 布线规范 – 电缆安全等级
根据国家标准《建筑内部装修设计防火规范》要求，请各铺位装修时严格按如下要求的防火等级选用材料。提供环评报告，要求达到国标。 商铺所在楼层顶棚墙面地面隔断固定家具 装饰织物 其它装 饰材料窗布巾织幕 首层及以上 A B1 A A B1 B1 B2 首层以下 A A A B1 B1 B1 B2 注：1、商业经营性质单元、吧台、展览台等，应采用A级装修材料。 2、固定家具一般多指大型、笨重的家具，它们或与建筑结构永久固定在一起，或因其 大、重而轻易不被改变位置。如壁橱、酒吧台、陈列柜、大型货架、档案柜等。 3、面石膏板安装在轻钢龙骨上，可将其作为A级材料使用。 4、采用难燃夹板、防火漆的应提供产品合格证说明书原件，镇流器、空气开关应提供 合格证交工程监理备案。 材料类别级别材料举例 各部位材料 A 花岗石、大理石、水磨石、水泥制品、混凝土制品、石膏板、石灰制品、 粘土制品、玻璃、瓷砖、马赛克、钢铁、铝、铜合金等 顶棚材料B1 纸面石膏板、纤维石膏板、水泥刨花板、矿棉装饰吸声板、玻璃棉装饰 吸声板、珍珠岩装饰吸声板、难燃胶合板、难燃中密度纤维板、岩棉装 饰板、难燃木材、铝箔复合材料、难燃酚醛胶合板、铝箔玻璃复合材料 等 墙面材料B1 纸面石膏板、纤维石膏板、水泥刨花板、矿棉板、玻璃棉板、珍珠岩板、 难燃胶合板、难燃中密度纤维板、防火塑料装饰板、难燃双面刨花板、 多彩涂料、难燃墙纸、难燃墙布、难燃仿花岗石装饰板、氯氧镁水泥装 配式墙板、难燃玻璃钢平板、PVC塑料护墙板、阻燃模压木质复合板材、 彩色阻燃人造板、难燃玻璃钢等 B2 各类天然木材、木制人造板、竹材、纸制装饰板、装饰微薄木贴面板、 印刷木纹人造板、塑料贴面装饰板、复塑装饰板、塑纤板、胶合板、塑 料壁纸、无纺贴墙布、墙布、复合壁纸、天然材料壁纸、人造革等 地面材料B1 硬PVC塑料地板、水泥刨花板、水泥木丝板、氯丁橡胶地板等 B2 半硬质PVC塑料地板、PVC卷材地板、木地板氯纶地毯等 装饰织物B1 经阻燃处理的各类难燃织物等
-- 高层建筑装修材料燃烧性能等级应分为四级：A 级，不燃性 ;B1 级，难燃性； B2 级，可燃性； B3 级，易燃性 装修材料的燃烧性能等级，应由专业检测机构检测确定。B3 级装修材料可不进行检测。 常用建筑内部装修材料燃烧性能等级划分如下: A 花岗石、大理石、水磨石、水泥制品、混凝土制品、石膏板、石灰制品、 粘土制品、玻璃、瓷砖、马赛克、钢铁、铝、铜合金等 B1 纸面石膏板、纤维石膏板、水泥刨花板、矿棉装饰吸声板、玻璃棉装饰吸声板、珍珠岩装饰吸 声板、难燃胶合板、难燃中密度纤维板、岩棉装饰板、难燃木材、铝箔复合材料、难燃酚醛胶合板、 铝箔玻璃钢复合材料等 纸面石膏板、纤维石膏板、水泥刨花板、矿棉板、玻璃棉板、珍珠岩板、难燃胶合板、难燃中密度 纤维板、防火塑料装饰板、难燃双面刨花板、多彩涂料、难燃墙纸、难燃墙布、难燃仿花岗石装饰 板、氯氧镁水泥装配式墙板、难燃玻璃钢平板、PVC 塑料护墙板、阻燃模压木质复合板材、彩色阻 燃人造板、难燃玻璃钢等 硬PVC 塑料地板、水泥刨花板、水泥木丝板、氯丁橡胶地 板等经阻燃处理的各类难燃织物等 聚氯乙烯塑料、酚醛塑料、聚碳酸酯塑料、聚四氟乙烯塑料。三聚氰胺、 脲醛塑料、硅树脂塑料装饰型材、经阻燃处理的各类织物等。另见顶棚材料和墙面材料内中 的有关材料 B2 各类天然木材、木制人造板、竹材、纸制装饰板、装饰微薄木贴面板、印刷木纹人造板、塑料贴 面装饰板、聚脂装饰板、复塑装饰板、塑纤板、胶合板、塑料壁纸、无纺贴墙布、墙布、复合壁纸、 天然材料壁纸、人造革等 半硬质 PVC 塑料地板、PVC 卷材地板、木地板氯纶地毯等 纯毛装饰布、纯麻装饰布、经阻燃处理的其他织物等 经阻燃处理的聚乙烯、聚丙烯、聚氨酯、聚苯乙烯、玻璃钢、化纤织物、木制品等 --
编号：SM-ZD-15554 安全生产标准的分类与体 系 Organize enterprise safety management planning, guidance, inspection and decision-making, ensure the safety status, and unify the overall plan objectives 编制：____________________ 审核：____________________ 时间：____________________ 本文档下载后可任意修改
安全生产标准的分类与体系 简介：该安全管理资料适用于安全管理工作中组织实施企业安全管理规划、指导、检查和决策等事项，保证生产中的人、物、环境因素处于最佳安全状态，从而使整体计划目标统一，行动协调，过程有条不紊。文档可直接下载或修改，使用时请详细阅读内容。 1.按标准的法律效力分类 一般分为如下两类： 强制性标准。为改善劳动条件，加强劳动保护，防止各类事故发生，减轻职业危害，保护职工的安全健康，建立统一协调、功能齐全、衔接配套的劳动保护法律体系和标准体系，强化职业安全卫生监督，必须强制执行。在国际上环境保护、食品卫生和职业安全卫生问题，越来越引起各国有关方面的重视，制定了大量的安全卫生标准，或在国家标准、国际标准中列入了安全卫生要求，这已成了标准化的主要目的之一。而且这些标准在世界各国都有明确规定，用法律强制执行。在这些标准中，经济上考虑往往是第二位的。 推荐性标准。从国家和企业的生产水平、经济条件、技术能力和人员素质等方面考虑，在全国、全行业强制性统一，执行有困难时，此类标准作为推荐性标准执行。如OHSMS 标准是一种推荐性标准。
UL94塑料阻燃等级与U1581L VW-1 阻燃等级的比较 UL94中共有12种：HB、V-0、V-1、V-2、5VA、5VB、VTM-0、VTM-1、VT M-2、HBF、HF-1、HF-2。 可燃性UL94等级是应用最广泛的塑料材料可燃性能标准。它用来评价材料在被点燃后熄灭的能力。根据燃烧速度、燃烧 时间、抗滴能力以及滴珠是否燃烧可有多种评判方法。每种被测材料根据颜色或厚度都可以得到许多值。当选定某个产品 的材料时，其UL等级应满足塑料零件壁部分的厚度要求。UL等级应与厚度值一起报告，只报告UL 等级而没有厚度是不 够的。 塑料阻燃等级由HB，V-2，V-1,V-0,5VB 向5VA逐级递增： HB：UL94标准中最底的阻燃等级。要求对于3到13毫米厚的样品，燃烧速度小于40 毫米每分钟；小于3毫米厚的样品， 燃烧速度小于70毫米每分钟；或者在100毫米的标志前熄灭。 V-2：对样品进行两次10秒的燃烧测试后，余焰&余燃在60秒内熄灭。滴落的微粒可点燃棉花。 V-1：对样品进行两次10秒的燃烧测试后，余焰&余燃在60秒内熄灭。滴落的微粒不可点燃棉花。 V-0：对样品进行两次10秒的燃烧测试后，余焰&余燃在30秒内熄灭。滴落的微粒不可点燃棉花。 5VB: 对样品进行五次5秒的燃烧测试后,余焰&余燃在60 秒内熄灭。滴落的微粒不可点燃棉花。对于块状样品允许被烧穿. 5VA: 对样品进行五次5秒的燃烧测试后,余焰&余燃在30 秒内熄灭。滴落的微粒不可点燃棉花。对于块状样品不允许被烧 穿. UL1581中的电线燃烧方式： 1、VW-1：垂直燃烧测试（UL电线燃烧等级） 2、FT1：垂直燃烧测试；
防火等级和耐火等级的划分 一建筑耐火等级的划分 1、建筑耐火等级的划分依据 建筑耐火等级的划分是建筑防火技术措施中最基本的措施之一，中国的建筑设计规范把建筑物的耐火等级分为一、二、三、四级，一级最高，耐火能力最强；四级最低，耐火能力最弱。建筑物的耐火等级取决于组成该建筑物的建筑构件的燃烧性能和耐火极限。所谓建筑构件是指建筑物的墙体、基础、梁、柱、楼板、楼梯、吊顶等一系列基本组成构件。建筑构件的燃烧性能和耐火极限见表4-1 1）、建筑构件的燃烧性能是指由建筑构件的材料遇火反应，分为不燃烧体、难燃烧体和燃烧体三类，对建筑构件而言不燃烧体如墙柱、基础等；难燃烧体如吊架、吊顶及内部管道；燃烧体如门窗、吊顶、装饰材料等。 2）、建筑构件的耐火极限：将任一建筑构件按时间—温度标准曲线进行耐火试验，从受到火的作用时起，到失去支持能力或完整性被破坏或失去隔火作用时为止的这段时间称为耐火极限，以小时“h”表示。时间-温度标准曲线是指按特定的加温方法，在标准的实验室条件下，所表示的现场火灾发展情况的一条理想化了的试验曲线。该曲线以被国际标准化组织采纳，目的是为了对建筑构件的极限耐火时间有一个统一的检验标准。我国采纳了国际标准ISO834的标准火灾升温曲线。该曲线公式为T-T0=345lg(8t+1) 式中t为时间，以“min”计；T为当所用时间为t时，构件所承受的温度值，以“℃”计；T0为初始温度，以“℃”计；计算时设定位20℃。下图4-1是根据国际标准火灾升温曲线公式作出的温度-时间曲线， 2、耐火极限的判定条件 建筑构件达到耐火极限有三个条件，即：失去支持能力；完整性；失去隔火作用时为止的这段时间；只要三个条件中达到任一个条件，就确定其达到其耐火极限了。 1）、失去支撑能力：如果试件在试验中受到火焰或高温作用下，承载能力和刚度降低，截面缩小，承受不了原设计的荷载而发生跨塌或变形量超过规定数值，则表明失去支持力。 2）、失去完整性：主要指薄壁分隔构件（如楼梯、门窗、隔墙、吊顶等）在火焰
阻燃等级，即处理后的物质或材料的性能，明显延迟了火焰的传播，并根据此等级系统进行分类。塑料的阻燃等级从HB，V-2和V-1逐渐增加到V-0： 1. HB：ul94标准中最低的阻燃等级。对于厚度为3到13毫米的样品，要求燃烧速度小于每分钟40毫米；对于小于3毫米厚的样品，燃烧速度小于每分钟70毫米；或在100mm标志前熄灭。 2. V-2：在对样品进行两次10秒的燃烧测试后，火焰在60秒内熄灭。可能有可燃物掉落。 3. V-1：对样品进行两次10秒的燃烧测试后，火焰在60秒内熄灭。没有可燃物掉落。 4. V-0：样品两次测试10秒后，火焰在30秒内熄灭。不得有燃烧的物体掉落 标准测试 UL94HB 样品：5“×1/2”×厚度（典型厚度为1/16“，1/8”，1/4“） 步骤：应测试每个厚度的三个样品。试验前，样品应在20℃和50％RH下放置48小时。样品应平行于长轴放置，并与短轴成45度角。从每个样本的一端绘制两条线“1”和“4”。将高度为1“的蓝色火焰放在样品的悬浮端，燃烧30秒钟，然后将其取出。如果去除火焰后样品继续燃烧，则需要测量燃烧时间样品在两个宽度标记之间的
比率，燃烧速率以英寸/分钟为单位。 等级要求 94HB 答：对于厚度在0.120“和0.500”之间的样品，燃烧速度在3.0的范围内每分钟不得超过1.5“。对于厚度小于0.120英寸的样品，在3.0英寸跨度内的燃烧速度每分钟不应超过3.0英寸。当火焰接近4.0英寸标记时，样品停止燃烧。 UL94V－0，V－1，V－2 样品：5“×1/2”×厚度（典型厚度为1/16“，1/8”，1/4“） 程序 每种厚度总共测试了10个样品（2套）。在测试之前，将每种厚度的五个样品在23℃和50％RH下放置48小时。在测试之前，将每种厚度的五个样品在70℃下放置7天。 样品垂直于长轴放置并安装。安装时，使样品的下端距燃烧管顶部3/8英寸，将蓝色火焰（高度为3/4英寸）放在样品下端的中心，燃烧10分钟。秒，然后移开火焰（距离样品至少152mm）如果样品一滴一滴地滴下，则液体会滴在样品上未经过手术处理的棉层上，该棉层位于样品下方12英寸处。
建筑防火类别和耐火等级 建筑防火分类 根据建筑物的高度、层数及火灾危险性，对建筑物防火设计进行分类，世界各国有各自的规定。我国现行建筑防火设计规范将建筑分为《建筑设计防火规范》和《高层民用建筑设计防火规范》及一些特殊建筑设计防火规范等。《建筑设计防火规范》（一般称“低规”）适用于9层及9层以下的住宅和建筑高度不超过24米的其他民用建筑，以及建筑高度超过24米的单层公共建筑，单层、多层和高层工业建筑。《高层民用建筑设计防火规范》（一般称“高规”）适用于10层及双层以上的居住建筑；建筑高度超过24米的公共建筑。当高层建筑的建筑高度超过250米时，建筑设计采取的特殊防火措施，应提交国家消防主管部门组织专题研究、论证。高层建筑根据其使用性质、火灾危险性、疏散和扑救难度等分为一类和二类。高层一类建筑包括居住建筑中的高级住宅、19层及19层以上的普通住宅；公共建筑中的医院、高级旅馆；建筑高度超过50米或每层建筑面积超过1000平方米的商业楼、展览楼、综合楼、电信楼、财贸金融楼；建筑高度超过50米或每层建筑面积超过1500平方米的商住楼；中央和省级（含计划单列市）广播电视楼；网局级和省级（含计划单列市）电力调度楼；省级（含计划单列市）邮政楼、防灾指挥调度楼；藏书超过100万册的图书馆、书库；重要的办公楼、科研楼、档案楼；建筑物高度超过50米的教学楼和普通旅馆、办公楼、科研楼、档案楼等。高层二类建筑包括10层至18层的普通住宅；除一类建筑以外的商业楼、展览楼、综合楼、电信楼、财贸金融楼、商住楼、图书馆、书库；省级以下的邮政楼、防灾指挥调度楼、广播电视楼、电力调度楼；建筑高度不超过50米的教学楼和普通旅馆、办公楼、科研楼、档案楼等。 耐火等级 是衡量建筑物耐火程度的分级标度，规定建筑物的耐火等级是建筑设计防火规范中规定的防火技术措施中的最基本措施之一。 耐火等级-建筑物的耐火等级的划分基准和依据 为了保证建筑物的安全，必须采取必要的防火措施，使之具有一定的耐火性，即使发生了火灾也不至于造成太大的损失，通常用耐火等级来表示建筑物所具有的耐火性。 一座建筑物的耐火等级不是由一两个构件的耐火性决定的，是由组成建筑物的所有构件的耐火性决定的，即是由组成建筑物的墙、柱、梁、楼板等主要构件的燃烧性能和耐火极限决定的。 我国现行规范选择楼板作为确定耐火极限等级的基准，因为对建筑物来说楼板是最具代表性的一种至关重要的构件。在制定分级标准时首先确定各耐火等级建筑物中楼板的耐火极限，然后将其它建筑构件与楼板相比较，在建筑结构中所占的地位比楼板重要的，可适当提高其耐火极限要求，否则反之。根据我国国情，并参照其他国家的标准，《高层民用建筑设计防火规范》把高层民用建筑耐火等级分为一、二级；《建筑设计防火规范》分为一、二、三、四级，一级最高，四级最低。 各耐火等级的建筑物除规定了建筑构件最低耐火极限外，对其燃烧性能也有具体要求，因为具有相同耐火极限的构件若其燃烧性能不同，其在火灾中的情况是不同的。 耐火等级-建筑物耐火等级的选定条件 确定建筑物耐火等级的目的，主要是使不同用途的建筑物具有与之相适应的耐火性能，从而实现安全与经济的统一。 确定建筑物的耐火等级主要考虑以下几个方面的因素： 1．建筑物的重要性。 2．建筑物的火灾危险性。 3．建筑物的高度。 4．建筑物的火灾荷载。
阻燃等级 阻燃等级，即物质具有的或材料经处理后具有的明显推迟火焰蔓延的性质，并以此划分的等级制度。 塑料阻燃等级由HB，V-2，V-1向V-0逐级递增： 1、HB：UL94标准中最低的阻燃等级。要求对于3到13 毫米厚的样品，燃烧速度小于40毫米每分钟；小于3毫米厚的样品，燃烧速度小于70毫米每分钟；或者在100毫米的标志前熄灭。 2、V-2：对样品进行两次10秒的燃烧测试后，火焰在60秒内熄灭。可以有燃烧物掉下。 3、V-1：对样品进行两次10秒的燃烧测试后，火焰在60秒内熄灭。不能有燃烧物掉下。 4、V-0：对样品进行两次10秒的燃烧测试后，火焰在30秒内熄灭。不能有燃烧物掉下 分类、分级与命名
4.1 分类 公共场所阻燃制品及组件可分为6 个大类： a) 阻燃建筑制品； b) 阻燃织物； c) 阻燃塑料/橡胶； d) 阻燃泡沫塑料； e) 阻燃家具及组件； f) 阻燃电线电缆。 4.2 分级 公共场所使用的阻燃制品及组件（除建筑制品外）按燃烧性能可分为2 个等级：——阻燃1 级； ——阻燃2 级。 4.3 命名 阻燃制品（除建筑制品外）采用下列方式命名：在阻燃等级后面括号内注明产品的类 别，阻燃电线电缆尚应标明阻燃试样类别，阻燃织物应标明是否耐洗，对耐洗织物还应在括 号内标明耐洗类型和耐洗次数。各类阻燃制品名称与代号举例如下： 一级非耐洗阻燃织物…………………………………阻燃1 级（织物非耐洗） 二级耐洗涤阻燃织物（水洗30 次）……………………阻燃2 级（织物耐水洗30 次） 二级耐洗涤阻燃织物（干洗6 次）……………………阻燃2 级（织物耐干洗6
材料防火等级划分公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
高层建筑装修材料燃烧性能等级应分为四级：A级，不燃性;B1?级，难燃性；B2级，可燃性；B3级，易燃性 装修材料的燃烧性能等级，应由专业检测机构检测确定。?B3级装修材料可不进行检测。 常用建筑内部装修材料燃烧性能等级划分如下: A??花岗石、大理石、水磨石、水泥制品、?混凝土制品、石膏板、石灰制品、 粘土制品、?玻璃、瓷砖、马赛克、钢铁、铝、铜合金等?? B1??纸面石膏板、纤维石膏板、水泥刨花板、?矿棉装饰吸声板、玻璃棉装饰吸声板、珍珠岩装饰吸声板、难燃胶合板、难燃中密度纤维板、?岩棉装饰板、难燃木材、铝箔复合材料、难燃酚醛胶合板、铝箔玻璃钢复合材料等?? 纸面石膏板、纤维石膏板、水泥刨花板、矿棉板、玻璃棉板、珍珠岩板、难燃胶合板、难燃中密度纤维板、防火塑料装饰板、难燃双面刨花板、多彩涂料、难燃墙纸、难燃墙布、难燃仿花岗石装饰板、?氯氧镁水泥装配式墙板、难燃玻璃钢平板、?PVC?塑料护墙板、阻燃模压木质复合板材、彩色阻燃人造板、难燃玻璃钢等? 硬?PVC?塑料地板、水泥刨花板、水泥木丝板、氯丁橡胶地板等? 经阻燃处理的各类难燃织物等? 聚氯乙烯塑料、酚醛塑料、聚碳酸酯塑料、聚四氟乙烯塑料。三聚氰胺、 脲醛塑料、硅树脂塑料装饰型材、经阻燃处理的各类织物等。另见顶棚材料和墙面材料内中的有关材料? B2??各类天然木材、木制人造板、竹材、纸制装饰板、装饰微薄木贴面板、印刷木纹人造板、塑料贴面装饰板、聚脂装饰板、复塑装饰板、塑纤板、胶合板、塑料壁纸、无纺贴墙布、墙布、复合壁纸、天然材料壁纸、人造革等??
阻燃电缆标准及阻燃电缆等级 目前，电缆行业习惯将阻燃（?Fire?Retardant）、无卤低烟（Low?Smoke?Halogen?Free?，LSOH）或低卤低烟（Low?Smoke?Fume?，LSF）、耐火（Fire?Resistant）等具有一定防火性能的电缆统称为防火电缆。 ◎阻燃电缆（Flame Retardant） 阻燃电缆的特点是延缓火焰沿着电缆蔓延使火灾不致扩大。由于其成本较低，因此是防火电缆中大量采用的电缆品种。无论是单根线缆还是成束敷设的条件下，电缆被燃烧时能将火焰的蔓延控制在一定范围内，因此可以避免因电缆着火延燃而造成的重大灾害，从而提高电缆线路的防火水平。 ◎无卤低烟阻燃电缆（LSOH） 无卤低烟电缆的特点是不仅具有优良的阻燃性能，而且构成低烟无卤电缆的材料不含卤素，燃烧时的腐蚀性和毒性较低，产生极少量的烟雾，从而减少了对人体、仪器及设备的损害，有利于发生火灾时的及时救援。无卤低烟阻燃电缆虽然具有优良阻燃性、耐腐蚀性及低烟浓度，但其机械和电气性能比普通电缆稍差。 ◎低卤低烟阻燃电缆（LSF） 低卤低烟阻燃电缆的氯化氢释放量和烟浓度指标介于阻燃电缆与无卤低烟阻燃电缆之间。低卤（ Low Halogen）电缆的材料中亦会含有卤素，但含量较低。这种电缆的特点是不仅具备阻燃性能，而且在燃烧时释放的烟量较少，氯化氢释放量较低。这种低卤低烟阻燃电
缆一般以聚氯乙烯（PVC）为基材，再配以高效阻燃剂、HCL吸收剂及抑烟剂加工而成。因此这种阻燃材料显着改善了普通阻燃聚氯乙烯料的燃烧性能。 ◎耐火电缆（Fire Resistant） 耐火电缆是在火焰燃烧情况下能保持一定时间的正常运行，可保持线路的完整性（ Circuit Intergrity）。耐火阻燃电缆燃烧时产生的酸气烟雾量少，耐火阻燃性能大大提高，特别是在燃烧时，伴随着水喷淋和机械打击震动的情况下，电缆仍可保持线路完整运行。 阻燃电缆标准及等级 电缆涉及火灾安全的主要技术指标是 CO2电缆的阻燃性、烟雾的密度和气体的有毒性。美国防火标准较关注前两个问题，但是欧洲和美国对火灾安全有着完全不同的观点。美国传统的概念认为：火灾的根源在于一氧化碳（CO）毒气的产生以及其后的燃烧过程中CO转化为CO2的热释放，因此，控制燃烧过程中的热释放量可减少火灾的危害。欧洲传统以来深信：在燃烧中产生的卤酸（HCL）释放量、气体腐蚀性、烟雾浓度及气体毒性是决定人们能否安全脱离火灾现场的主要因素。 IEC阻燃等级 为了评定线缆的阻燃性能优劣，国际电工委员会分别制定了IEC60332-1、IEC60332-2和IEC60332-3三个标准。IEC60332-1和IEC60332-2分别用来评定单根线缆按倾斜和垂直布放时的阻燃能力
材料的防火等级划分 本文章由防火玻璃转载:www。ba-glass。com 装修材料按其使用部位和功能，可划分为顶棚装修材料、墙面装修材料、地面装修材料、隔断装修材料、固定家具、装饰织物、其他装饰材料七类。 注：装饰织物系指窗帘、帷幕、床罩、家具包布等；其他装饰材料系指楼梯扶手、挂镜线、踢脚板、窗帘盒、暖气罩等。 装修材料按其燃烧性能应划分为四级等级装修材料 1. 安装在钢龙骨上的纸面石膏板，可做为A 级装修材料使用。 2. 当胶合板表面涂覆一级饰面型防火涂料时，可做为B1 级装修材料使用。 3. 单位重量小于300G/㎡的纸质、布质壁纸，当直接粘贴在A 级基材上时，可做为 B1 级装修材料使用。 4. 施涂于A 级基材上的无机装饰涂料，可做为A 级装修材料使用；施涂于A 级基材上,湿涂覆比小于1.5kg/㎡的有机装饰涂料，可做为B1 级装修材料使用。涂料施涂于B1、防火玻璃B2 级基材上时，应将涂料连同基材确定其燃烧性能等级。防火玻璃。 顶棚材料 B1 纸面石膏板、纤维石膏板、水泥刨花板、矿棉装饰吸声板、玻璃棉装饰吸声板、珍珠岩装。 饰吸声板、难燃胶合板难燃中密度纤维板、岩棉装饰板、难燃木材、铝箔复合材料、难燃酚醛。 胶合板、铝箔玻璃钢复合材料等。 各部位材料 A：花岗石、大理石、水磨石、水泥制品、混凝土制品、石膏板石灰制品、粘土制品、玻璃、瓷砖、马赛克、钢铁、铝、铜合金等。 B2 ：各类天然木材、木制人造板、竹材、纸制装饰板、装饰微薄木贴板、印刷木纹人造板、塑料贴面装饰板、聚脂装饰板、复塑装饰板、塑纤板、胶合板、塑料壁纸、无纺贴墙布、墙布、复合壁纸、天然材料壁纸、人造革等。 墙面材料 B1 ：纸面石膏板、纤维石膏板、水泥刨花板、矿棉板、玻璃棉板、珍珠岩板、难燃胶合板、难燃中密度纤维板、防火塑料装饰板、难燃双面刨花板、多彩涂料、难燃墙纸、难燃墙布、难燃仿花岗岩装饰板、氯氧镁水泥经装配式墙板、难燃玻璃钢平板、PVC塑料护墙板、防火玻璃轻质高强复合墙板、阻燃模压木质复合板材、彩色阻燃人造板、难燃玻璃钢等。 地面材料 B1 ：硬PVC 塑料地板、水泥刨花板、水泥木丝板、氯丁橡胶地板等。 B2 ：半硬质PVC 塑料地板、PVC 卷材地板、木地板氯纶地毯等。 装饰织物 B1 ：经阻燃处理的各类难燃织物等。 B2 ：纯毛装饰布、纯麻装饰布、经阻燃处理的其他织物等。 其他装饰材料 B1 ：聚氯乙烯塑料、酚醛塑料、聚碳酸酯塑料、聚四氟乙烯塑料、三氯氰胺、脲醛塑料、硅树脂塑料装饰型材、经阻烯处理的各类织物等。防火玻璃。 B2：经组燃处理的聚乙烯、聚丙烯、聚氨酯、聚苯乙烯、玻璃钢、化纤织物、木制品等。
