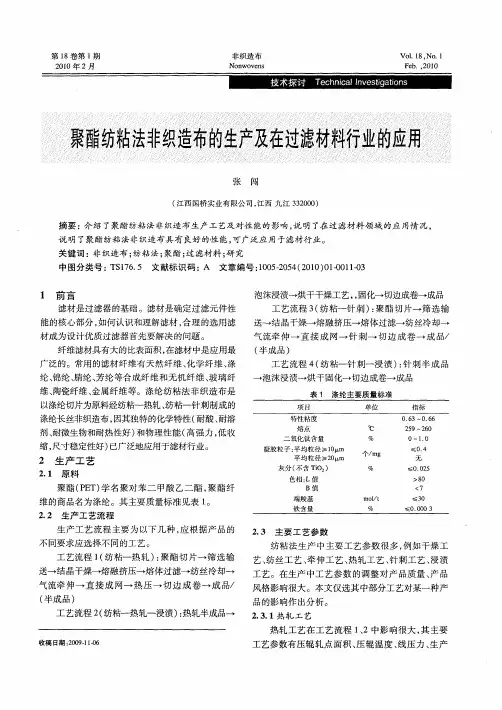

第18卷第1期2010年2月非织造布Non wovens Vol 118,No 11Feb 1,2010
技术探讨 Techn ica l lnve s tiga ti o n s
收稿日期:2009211206
聚酯纺粘法非织造布的生产及在过滤材料行业的应用
张 闯
(江西国桥实业有限公司,江西九江332000)
摘要:介绍了聚酯纺粘法非织造布生产工艺及对性能的影响,说明了在过滤材料领域的应用情况,
说明了聚酯纺粘法非织造布具有良好的性能,可广泛应用于滤材行业。关键词:非织造布;纺粘法;聚酯;过滤材料;研究中图分类号:TS17615 文献标识码:A 文章编号:100522054(2010)0120011203
1 前言
滤材是过滤器的基础。滤材是确定过滤元件性能的核心部分,如何认识和理解滤材,合理的选用滤材成为设计优质过滤器首先要解决的问题。
纤维滤材具有大的比表面积,在滤材中是应用最广泛的。常用的滤材纤维有天然纤维、化学纤维、涤纶、锦纶、腈纶、芳纶等合成纤维和无机纤维、玻璃纤维、陶瓷纤维、金属纤维等。涤纶纺粘法非织造布是以涤纶切片为原料经纺粘—热轧、纺粘—针刺制成的涤纶长丝非织造布,因其独特的化学特性(耐酸、耐溶剂、耐微生物和耐热性好)和物理性能(高强力,低收缩,尺寸稳定性好)已广泛地应用于滤材行业。
2 生产工艺
211 原料
聚酯(PET )学名聚对苯二甲酸乙二酯,聚酯纤
维的商品名为涤纶。其主要质量标准见表1。212 生产工艺流程生产工艺流程主要为以下几种,应根据产品的不同要求应选择不同的工艺。
工艺流程1(纺粘—热轧):聚酯切片→筛选输送→结晶干燥→熔融挤压→熔体过滤→纺丝冷却→气流牵伸→直接成网→热压→切边成卷→成品/(半成品)
工艺流程2(纺粘—热轧—浸渍):热轧半成品→
泡沫浸渍→烘干干燥工艺,,固化→切边成卷→成品
工艺流程3(纺粘—针刺):聚酯切片→筛选输送→结晶干燥→熔融挤压→熔体过滤→纺丝冷却→气流牵伸→直接成网→针刺→切边成卷→成品/(半成品)
工艺流程4(纺粘—针刺—浸渍):针刺半成品→泡沫浸渍→烘干固化→切边成卷→成品
表1 涤纶主要质量标准
项目单位指标
特性粘度
0.63～0.66熔点℃
259～260二氧化钛含量%
0～1.0
凝胶粒子:平均粒径≥10μm 平均粒径≥20
μm 个/mg
≤0.4无灰分(不含Ti O 2)
%
≤0.025
色相:L 值 B 值>80<7
端羧基mol/t ≤30铁含量
%
≤0.0003
213 主要工艺参数
纺粘法生产中主要工艺参数很多,例如干燥工
艺、纺丝工艺、牵伸工艺、热轧工艺、针刺工艺、浸渍工艺。在生产中工艺参数的调整对产品质量、产品风格影响很大。本文仅选其中部分工艺对某一种产品的影响作出分析。21311热轧工艺
热轧工艺在工艺流程1、2中影响很大,其主要工艺参数有压辊轧点面积、压辊温度、线压力、生产
速度和冷却温度。我们在其它条件不变的情况下,对压辊温度、线压力进行调节,因为压辊温度、线压
力对产品质量的敏感度最强。试验测试数据见表2
(T1>T2>T3>T4>T5>T6;P1>P2)。
表2 热轧试验测试数据
编号热轧温度
/℃
线压力
/(N /mm )
克重
/(g/m 2
)厚度
/mm 强力(MD )
/(N /5c m )强力(CD )
/(N /5cm )伸长(MD )/%伸长(CD )
/%透气性
/(L /m 2?S )
过滤效率
/%1T1P196.00.160237.0244.019.019.086098.02T2P196.50.185224.0218.014.015.0105098.23T3P196.00.205215.5213.010.512.0130098.54T4P195.00.225210.5207.59.08.5136098.25T5P198.50.230209.0185.58.08.0142098.36T6P194.50.260208.5184.5 6.5 6.5148098.07
T6
P2
97.0
0.300
190.0
161.0
6.5
6.0
1680
98.
由上表可见温度越高,纤维软化度越高,纤网粘结越强,以导致强力越高,厚度越薄,伸长越大。同样线压力越高,纤网内部产生形变热越高,所以强力越高,
厚度越薄,同时也因为纤维大量结点熔结,
影响透气。
图4 温度/线压力与透气性关系图
但温度太高,纤维软化度太高,以致熔化,纤网
接近成薄膜状态,手感偏硬,透气透水性差。温度太低,纤维软化度不够,以致纤网粘结差,虽然透气好,但强力低,伸长小,而且布面起毛,甚至于分层。
线压力太高,纤网内部产生形变热过高,以致纤维熔化,纤网接近成薄膜状态,手感偏硬,透气透水性差。线压力太低,纤网内部产生形变热低,纤维软化度不够,也导致纤网粘结差,不仅强力低,伸长小,而且布面起毛,甚至分层。
所以必须根据不同规格的产品,不同要求的产品,选择不同的工艺条件。21312 浸渍工艺
有的产品需要一定的挺度,又需要一定的透气度,而且这些产品一般克重较大。为保证挺度,必须在热轧时高温高压,这样透气度就很小;而为保证透气度,必须在热轧时低温低压,但此时布面软且分层,必须经浸渍处理,提高其挺度,但必须以保证不分层为限。表3为浸渍产品测试数据(T1>T2>T3>T4>T5>T6>T7>T8>T9;P1>P2>P3)。
21 非织造布第18卷第1期
表3 浸渍产品测试数据
编号热轧温度
/℃
线压力
/(N /mm )
克重
/(g/m 2
)厚度
/mm 强力(MD )
/(N /5c m )强力(CD )
/(N /5cm )伸长(MD )/%伸长(CD )
/%透气性/(L /m 2
?S )
过滤效率
/%1T1P12350.4877280820288898.02T2P12350.49748839162410298.23T3P12360.49967838293011098.04T4P12350.50887832283013098.25T5P12350.50852923223014297.96T6P12360.51822933253015598.07T7P12340.51845777282716898.18T8P12350.51833738292818097.79T9P12350.53918780303020097.810T9P22340.53868782302921097.911
T9
P3
235
0.58
882
809
24
26
230
97.8
由表3可见,在一定的范围内热轧温度和线压
力对浸渍后产品的强力、伸长、过滤效率影响不大,但对其厚度和透气性影响极大
。
图5 透气性2温度/线压力关系图
热轧温度越低透气越好,但过低则影响挺度,以致分层。这是因为在一定的范围内,热轧温度和线压力的变化只要对纤网影响不大,对浸渍后厚型产品的强力和伸长的影响也不大,但对厚度和透气性的敏感度很大。
214 纺丝工艺对产品质量的影响
由上可见热轧工艺对产品的过滤精度影响不大,这是因为热轧工艺的改变不能改变产品的线密度,也就改变不了产品的孔径,从而也就改变不了产品的过滤精度。适当调整纺丝工艺,调节纤维细度,改变产品的线密度,也就改变了产品的孔径,提高产品的过滤精度。表4为不同细度与透气度/过滤效率关系(D1 由表4可见改变纤维细度,对产品厚度强力影响不大,但对产品透气度及过滤精度影响很大。表中D1与D2细度变化不大,已经使精度有所提高,如果细度更小,过滤精度将提得更高。所以有必要 开发超细纤维,以提高过滤精度。 表4 不同细度与透气度/过滤效率关系 细度 克重 /(g/m 2 )厚度 /mm MD 强力 /(N /5c m )C D 强力 /(N /5c m )透气度/(L /m 2?S ) 过滤精度/%D11000.2823118883499.5D2 100 0.28 232 187 1053 98.2 图6 不同细度的纤维照片 3 涤纶纺粘法非织造布作为滤材的应用 涤纶纺粘法非织造布作为滤材的应用主要分两 方面:一种是直接作为过滤介质进行过滤,例如机床冷却液使用的带式过滤器、奶牛场用于牛奶初过滤的袋式过滤器、游泳池水过滤器以及各种空气过滤器。另一种是在非织造布滤材表面复膜,以提高其过滤精度,例如滤材复合PTFE 膜,不仅可提高其精度,又可增加其亲水性(或疏水性)。其中非织造布滤材既可作为骨架增加其滤材强度和挺度,又可作为粗过滤,截留粗颗粒。利用不同细度纤维叠纺成不同孔径的非织造布,可制成深度过滤材料,以提高滤材的使用时间。 3 1 2010年(总第77期)张闯:聚酯纺粘法非织造布的生产及在过滤材料行业的应用 工业企业会计每月工作流程 1、审核原始凭证。 2、根据原始凭证编制记账凭证。 3、根据记账凭证登记各种明细账。 4、产品成本核算： (1 )核算间接部门费用(制造费用) 直接部门的投入(生产成本) (2 )制造费用在间接部门之间分摊，然后结转入生产成本。 (3 )计算当期材料收发存。 (4 )生产成本在完工产品与在产品之间分配。 5、月末作相关的提取、摊销、结转凭证。 6、根据记账凭证、结转凭证编制科目汇总表。 7、根据科目汇总表登记总帐。 8、月末结帐、对帐，做到帐证相符、帐帐相符、帐实相符。 9、编制会计报表。 10、装订凭证。 11、每月的纳税申报一定要及时。 会计处理流程： 如果企业的规模小，业务量不多，可以不设置明细分类账，直接将逐笔业务登记总账。实际会计实务要求会计人员每发生一笔业务就要登记入明细分类账中。而总账中的数额是直接将科目汇总表的数额抄过去。企业可以根据业务量每隔五天，十天，十五天，或是一个月编制一次科目汇总表。如果业务相当大。也可以一天一编的。 二、具体内容： 1、每个月所要做的第一件事就是根据原始凭证登记记账凭证(做记账凭证时一定要有财务(经理)有签字权的人签字后你在做)，然后月末或定期编制科目汇总表登记总账(之所以月末登记就是因为要通过科目汇总表试算平衡，保证记录记算不出错)，每发生一笔业务就根据记账凭证登记明细账。 2、月末还要注意提取折旧，待摊费用的摊销等，若是新的企业开办费在第一个月全部转入费用。计提折旧的分录是借管理费用或是制造费用贷累计折旧，这个折旧额是根据固定资产原值，净值和使用年限计算出来的。月末还要提取税金及附加，实际是地税这一块。就是提取税金及附加，有城建税，教育费附加等，有税务决定。 3、月末编制完科目汇总表之后，编制两个分录。第一个分录：将损益类科目的总发生额转入本年利润，借主营业务收入(投资收益，其他业务收入等)贷本年利润。第二个分录：借本年利润贷主营业务成本(主营业务税金及附加，其他业务成本等)。转入后如果差额在借方则为亏损不需要交所得税，如果在贷方则说明盈利需交所得税，计算方法，所得税=贷方差额*所得税税率，然后做记账凭证，借所得税贷应交税金--应交所得税，借本年利润贷所得税( 所得税虽然和利润有关，但并不是亏损一定不交纳所得税，主要是看调整后的应纳税所得额是否是正数，如果是正数就要计算所得税，同时还要注意所得税核算方法，采用应付税款法时，所得税科目和应交税金科目金额是相等的，采用纳税影响法时，存在时间性差异时所得税科目和应交税金科目金额是不相等的)。 4、最后根据总账的资产(货币资金，固定资产，应收账款，应收票据，短期投资等)负债(应付票据，应附账款等)所有者权益(实收资料，资本公积，未分配利润，盈余公积)科目的余额(是指总账科目上的最后一天上面所登记的数额)编制资产负债表，根据总账或科目汇总表的损益类科目(如管理费用，主营业务 无纺布（非织造布）常识 一、无纺布（非织造布）的概念以及用途： 无纺布（非织造布）是一种不需要纺纱织布而形成的织物，只是将纺织短纤维或者长丝进行定向或随机撑列，形成纤网结构，然后采用机械、热粘或化学等方法加固而成。简单的讲就是：它不是由一根一根的纱线交织、编结在一起的，而是将纤维直接通过物理的方法粘合在一起的，所以，当你拿到你衣服里的粘称时，就会发现，是抽不出一根根的线头的。非织造布突破了传统的纺织原理，并具有工艺流程短、生产速度快，产量高、成本低、用途广、原料来源多等特点。 它的主要用途大致可分为： （1）医疗卫生用布：手术衣、防护服、消毒包布、口罩、尿片、妇女卫生巾等； （2）家庭装饰用布：贴墙布、台布、床单、床罩等； （3）跟装用布：衬里、粘合衬、絮片、定型棉、各种合成革底布等； （4）工业用布：过滤材料、绝缘材料、水泥包装袋、土工布、包覆布等； （5）农业用布：作物保护布、育秧布、灌溉布、保温幕帘等； （6）其它：太空棉、保温隔音材料、吸油毡、烟过滤嘴、袋包茶叶袋等。 二、无纺布（非织造布）的技术特点与分类： （一）无纺布（非织造布）的技术特点： 1，多学科交叉 2，工艺流程短程化，劳动生产率高 3，生产速度高，产量高 4，可应用纤维原料范围广 5，工艺变化多，技术纺织品特征明显 6，资金规模大，技术设计要求高 在此，我们将各种设备的生产速度做了一个比较，大家对无纺布（非织造）的生产速度有一 黏合法生产线600 热轧法生产线1800 纺丝成网法生产线200--2000 湿法生产线2300--10000 （二）无纺布（非织造布）分类 1，按照生产工艺性质不同，可分为三大类：干法、聚合物挤压成网法、湿法，目前国内外最多的生产工艺是干法、聚合物挤压成网法。 2，按照加固技术来分 （1）水刺加固：水刺布； （2）针刺加固：针刺布； （3）热轧机粘合：纺粘布，热轧布； （4）热风粘合：热风布； （5）汽刺固结：汽刺布； （6）化学方法粘合，其中还具体分为：浸渍法，喷胶法，泡沫 下图为东华大学对无纺布（非织造布）的分类，供大家参考： 3，以下列举了几种常见的无纺布（非织造布） （1），水刺无纺布 水刺工艺是将高压微细水流喷射到一层或多层纤维网上，使纤维相互缠结在一起，从而使纤网得以加固而具备一定强力。 （2），针刺无纺布 针刺无纺布是干法无纺布的一种，针刺无纺布是利用刺针的穿刺作用，将蓬松的纤网加固成 无纺布的组成成分 无纺布又称不织布，是由定向的或随机的纤维而构成。因具有布的外观和某些性能而称其为布。 涤纶，涤纶是合成纤维中的一个重要品种，是我国聚酯纤维的商品名称。是以精对苯二甲酸(PTA)或对苯二甲酸二甲酯(DMT)和乙二醇(MEG)为原料经酯化或酯交换和缩聚反应而制得的成纤高聚物--聚对苯二甲酸乙二醇酯(PET)，经纺丝和后处理制成的纤维。 涤纶的基本组成物质是聚对苯二甲酸乙二醇酯,因分子链上存在大量酯基故称聚酯纤维，其长链分子的化学结构式为,用于纤维的聚酯相对分子量一般在18000~25000左右，仿毛涤纶分子量较低，工业涤纶分子量较高。实际上，其中还有少量的单体和低聚物存在。这些低聚物的聚合度较低，又以环状形式存在。聚对苯二甲酸乙二酯可由对苯二甲酸(PTA)和乙二醇(EG)通过直接酯化法制取对苯二甲酸乙二酯9BHET)后缩聚而成。 从涤纶分子组成来看，它是由短脂肪烃链、酯基、苯环、端醇羟基所构成。涤纶子中除存在两个端醇羟基外，并无其它极性基团，因而涤纶纤维亲水性极差。涤纶分子中约含有46%酯基，酯基在200℃以上时能发生水解、热裂解，遇强碱则皂解，使聚合度降低，100℃以下普通用量的洗涤剂洗衣粉对涤纶无任何影响;涤纶分子中还含有脂肪族烃链，它能使涤纶分子具有一定柔曲性，但由于涤纶分子中还有不能内旋转的苯环，故涤纶大分子基本为刚性分子，分子链易于保持线型。因此，涤纶大分子在这一条件下很容易形成结晶，故涤纶的结晶度和取向性较高。 采用熔纺法制得的涤纶在显微镜中观察到的形态结构具有圆形的截面和无特殊的纵向结构。在电子显微镜下可观察到丝状的原纤组织， 异形纤维可改变纤维的弹性，使纤维具有特殊的光泽与膨松性，并改善纤维的抱合性能与覆盖能力以及抗起球、减少静电等性能。如三角形纤维有闪光效应;五叶形纤维有肥光般光泽，手感良好，并抗起球;中空纤维由于内部有空腔，密度小，保暖性好。 1.强度高。短纤维强度为 2.6~5.7cN/dtex，高强力纤维为5.6~ 8.0cN/dtex。由于吸湿性较低，它的湿态强度与干态强度基本相同。耐冲击强度比锦纶高4倍，比粘胶纤维高20倍。 2.弹性好。弹性接近羊毛，当伸长5%~6%时，几乎可以完全恢复。耐皱性超过其他纤维，即织物不折皱，尺寸稳定性好。弹性模数为22~141cN/dtex，比锦纶高2~3倍。.涤纶织物具有较高的强度与弹性恢复能力，因此，其坚牢耐用、抗皱免烫。 3.耐热性涤纶是通过熔纺法制成，成形后的纤维可又再经加热熔化，属于热塑性纤维。涤纶的熔点比较高，而比热容和导热率都较小，因而涤纶纤维的耐热性和绝热性要高些。是合成纤维中最好的。 4.热塑性好，抗熔性较差。由于涤纶表面光滑，内部分子排列紧密，因此涤纶是合成纤织物中耐热性最好的面料，具有热塑性，可制做百褶裙，且褶裥持久。同时，涤纶织物的抗熔性较差，遇着烟灰、火星等易形成孔洞。因此，穿着时应尽量避免与烟头、火花等接触。 5.耐磨性好。耐磨性仅次于耐磨性最好的锦纶，比其他天然纤维和合成纤维都好。 6.耐光性好。耐光性仅次于腈纶。涤纶织物的耐光性较好，除比腈纶差外，其耐晒能力胜过天然纤维织物。尤其是在玻璃后面的耐晒能力很好，几乎与腈纶不相上下。 7.耐腐蚀。可耐漂白剂、氧化剂、烃类、酮类、石油产品及无机酸。耐稀碱，不怕霉，但热碱可使其分解。还有较强的抗酸碱性，抗紫外线的能力 8.染色性较差，但色牢度好，不易褪色。涤纶分子链上因无特定的染色基团，而且极性较小，所以染色较为困难，易染性较差，染料分子不易进入纤维。 9. 吸湿性较差，穿着有闷热感，同时易带静电、沾污灰尘，影响美观和舒适性。不过 工业企业成本会计工作流程 基础工作 1、收集材料单，入库单，与仓库材料会计或保管员/仓库记账员接口，做好协调工作。 2、确定最合适你公司材料成本计算方法：先进先出，后进先出，加权平均等。 3、建立材料明细账，确定产品分类。 4、月底根据发出材料，购进材料单，汇总合计，与仓库材料会计核对。 5、根据计算方法确定单位成本，及结存成本。 6、期间末做材料预算，成本对比，进销差价分析。控制生产成本。 1、成本项目中一个重要的内容就是直接消耗的主要原材料，一般企业都在60%以上。所以就这个问题，企业的成本会计和仓库和车间要密切配合，搞好原材料的核算工作。归集原材料成本主要根据车间开具的领料单，这个领料单一般是一式三份：车间留存一份;仓库一份、财务一份。在实际工作中，月末三家要核对领料单，差一张也不行。之后成本会计根据领料单编制本月材料耗用明细表，据此进行会计处理。 2、财务制度规定，要划分产成本和在产品的成本界限，所以到月末成本会计要和车间一起盘点在产品，如果主要原材料成本占总成本的比重比较大，那么在产品成本可以只计算原材料成本，不计算加工成本。根据上月在产+本月领料-本月在产=本月实际消耗，计算出实际的材料成本。 3、正确核算当月的产成数量，因为这是计算当月成本的基础，这也需要成本会计和成品库还有车间核对当月的入库单，三家要把产成数对齐了。 以上三点是成本会计和材料库、成品库和生产车间要协调的工作，这些工作做好了，就为成本核算工作奠定了坚实的基础。 “成本会计”和“出纳”、“应收账款会计”、“应付账款会计”都是会计工作的基础岗位。“现金流”循环中从现金变存货，再由存货变为现金，一般企业特别是工业企业，存货在资产负债表中所占的比重很高，可以说流动资产中大部分是存货，都在至少三个月销售额以上。就是说企业的现金流中承上启下的就是“成本会计”。他要核算和控制的是从材料变为在产品，最终成为产成品的所有财税处理。“成本会计”可能是会计工作中最烦琐的工作。因为原材料、在产品、产成品的种类繁多，要核算清楚是工作量巨大。要了解每一个BOM，有差错要一颗颗料去查。每天就在做表，查差异。还要去了解企业的研发、生产、销售等实际情况。 4 合成纤维ＳＦＣ ２００４ Ｎｏ．３ 水刺非织造布专用涤纶短纤的开发及应用 季平 胥浦 211900 介绍了水刺非织造布的发展现状及其对原料的要求 在普通棉型涤纶短纤生产设备上成功开发出更加适合水刺非织造专用的涤纶短纤非织造布涤纶短纤 中图分类号 A 文章编号 由于 非织造工艺相对传统纺织工艺具有设备简单 产品应用范围更广的优势而得到迅猛发展 60 年代末迅速增至250kt 左右 到2002年 近年来全世界非织造布工业的年平均增长率超过20% 最有朝气的分支行业 非织造布的主要生产方法有水刺纺粘由于水刺非织造布产品具有优良的悬垂 性类似传统纺织品的外观和性能而受到人们的青睐合成革基布 复合材料近年来全球范围的水刺非织造布产量在不断高速增长 经 过近十年的发展 表1[3]显示了我国近几年水刺非织 造布的产量和生产能力 预计到2004年底 年生产能力超过110kt [4] 随着水刺非织造布的迅猛发展 在水刺非织造布采用的原料中 表2显示近几年来国内水刺非 织造布用涤纶短纤的发展情况 2001~2003年 未来两年用作水刺布的涤纶用 量年增长率预计将大于50% 作为原 料的涤纶短纤除应具备棉型短纤的一般要求外2.1 抗弯刚度适中 水刺过程中 抗 弯刚度小的纤维在该双重作用过程中不易损伤 纤维束之间或纤维与纤维束之间容易互相穿插 从而形成好的纤网 尽量减小纤维的抗弯刚度 涤纶短纤维断裂 伸长增大有利于减小其抗弯刚度 生产中应适当增大纤维断裂伸长率 纤维生产 过程中需设计使纤维达到合适强伸性能及抗弯刚度的生产工艺 2.2 疵点含量少 由于生产非织造布时没有对短纤维进行除杂的工 序 严重时会造成 布面硬点为保证水刺非织造布表面平整 要求纤维疵点含量少 2004-3-25 作者简介 行业论坛 Fiber Forum 万方数据 聚乙烯涤纶防水卷材是以原生聚乙烯合成高分子材料加入抗老化剂、稳定剂、助粘剂等与高强度新型涤纶涤纶长丝无纺布，经过自动化生产线一次复合而成的新型防水卷材。聚乙烯涤纶防水卷材上下表面粗糙，聚乙烯涤纶防水卷材厂家，无纺布纤维呈无规则交叉结构，形成立体网孔。可以在环境温度-40℃～60℃范围内长期稳定使用。 聚乙烯涤纶防水卷材应用范围： 适用于工业与民用建筑的屋面的防水、地面防水、防潮隔气、室内墙地面防潮、卫生间防水、水利池库、渠道、桥涵防水、防渗、冶金化工防污染等防水。 如何正确使用聚乙烯涤纶？ 1、保证防水材料的完整性，聚乙烯涤纶防水卷材生产厂家，注意其完好程度，遇到有破损的地方要注意重点修补维护。 2、一般情况下楼层在交房的时候本身会有一些防水层设施，我们在进行另外的防水施工时，应尽量不要破坏原有的完好防水层，只要施工质量足够好，双层防水效果肯定要好很多。 3、一些比较特殊的部位应注意重点处理，出水槽、阴阳角等处都是这样的，聚乙烯涤纶防水卷材，可以先将这些部位处理好了再进行整体的使用，整体施工时要注意不要破坏之前的防水层。 聚乙烯涤纶防水卷材在施工时的要求： 1.聚乙烯涤纶防水卷材满粘施工，聚乙烯涤纶防水卷材哪家好，不起鼓，杜绝横向窜水。 2.聚乙烯涤纶防水卷材与基层形成整体防水结构。 3.聚乙烯涤纶防水卷材雨天可施工，保证工程进度。使用聚合物水泥粘贴，可在雨天（含水率50%以上）施工。 4.水泥粘接，聚乙烯涤纶防水卷材价格，聚乙烯涤纶防水卷材可以稳定的在垂直位置粘接附设，可以稳定的在倒水平面粘接附设，并且可以在外表面进行装修施工。 5.全防护系统防水，实现长防水寿命。与建筑物的基层实现了很好的结合，使聚乙烯涤纶防水卷材与基层一体化。 涤纶长丝的种类、用途及生产过程 涤纶长丝一般可分为POY（预取向丝）FDY（全牵伸丝）DTY（低弹丝）等三大类。POY主要用于后加工生产例如生产DTY、DT、ATY，也可以直接应用于丝绸纺织行业；FDY主要用于服装、纺织行业；DTY 是针织(纬编、经编)或机织加工的理想原料，适宜制作服装面料(如西服、衬衫)、床上用品(如被面、床罩、蚊帐)及装饰用品(如窗帘布、沙发布、贴墙布、汽车内装饰布)等。其中细旦丝(特别是三叶异形丝)更适合做仿丝绸织物，中粗旦丝可做仿毛型织物。 POY、FDY和DTY的生产过程如下： POY一般有二种，一种是直接用于织造，一种是用于加弹，经过加工后成为DTY，规格一般有50D、75D、100D、150D等。FDY一般直接用于织造或经编，规格一般有50D、68D、75D、100D、150D、200D等。DTY一般直接用于织造，规格一般从75D～300D不等。 FDY是涤纶长丝：full draw yarn全拉伸丝 DTY是低弹丝：draw textured yarn拉伸变形丝 POY是变形丝：preoriented yarn预取向丝 涤纶 目录 ?涤纶有哪些性能? ?涤纶有哪些大类品种？ ?涤纶长丝有哪些品种？ ?涤纶的改性 涤纶是合成纤维中的一个重要品种，是我国聚酯纤维的商品名称。它是以精对苯二甲酸（PTA）或对苯二甲酸二甲酯（DMT）和乙二醇（EG）为原料经酯化或酯交换和缩聚反应而制得的成纤高聚物——聚对苯二甲酸乙二醇酯（PET），经纺丝和后处理制成的纤维。涤纶的用途很广，大量用于制造衣着和工业中制品。涤纶具有极优良的定形性能。涤纶纱线或织物经过定形后生成的平挺、蓬松形态或褶裥等，在使用中经多次洗涤，仍能经久不变。 涤纶有哪些性能? 1、强度高。短纤维强度为2.6～5.7cN/dtex，高强力纤维为5.6～8.0cN/dtex。由于吸湿性较低，它的湿态强度与干态强度基本相同。耐冲击强度比锦纶高4倍，比粘胶纤维高20倍。 2、弹性好。弹性接近羊毛，当伸长5%～6%时，几乎可以完全恢复。耐皱性超过其他纤维，即织物不折皱，尺寸稳定性好。弹性模数为22～141cN/dtex，比锦纶高2～3倍。 聚酯 0.63- 0.66）。湿切片＜ 0.4%干燥后＜30ppm（mg／kg）。295摄氏度时熔体密度 1.117g／㎝3。 特性粘数： 单体质量的高分子在溶液中所占体积的大小。 熔点： 物质的熔点，即在一定压力下，纯物质的固态和液态呈平衡时的温度，也就是说在该压力和熔点温度下，纯物质呈固态的化学势和呈液态的化学势相等。（≥250℃）含水率： 材料所含水的质量占材料干燥时质量的百分率称为材料的含水率。 干燥 湿切片水分包括两部分： 一是沾附在物料表面的非结合水，这种水分的存在使物料表面上的蒸汽压等于水的饱和蒸汽压；另一是与PET大分子上极少量的端羟基及羰基等以氢键结合的结合水，其在切片表面上的平衡蒸汽压小于同温度下的饱和蒸汽压。在干燥过程中，通常非结合水较易除去，而结合水则较难除去。PET条带在冷却水槽进行急剧冷却时，因很快形成无定形玻璃态结构，在条带内存有一些“空穴”。PET内部的羰基与水产生氢键，进入切片内部的水分则残留在空穴中，形成结合水。 切片干燥包含两个基本过程： 一是加热介质传热给切片，使水分吸热并从切片表面蒸发；二是水分从切片内部迁移至切片表面，再进入干燥介质中。这两个过程同时进行，因此切片干燥实质是一个同时进行的传质和传热过程。 结晶: 对切片干燥速率有很大影响。一方面，结晶时由于体积收缩的挤压和空穴的消失，把一部分水分挤压到切片表面，有利于提高干燥速率；另一方面，又将一部分水分挤压到切片内部，加大了扩散距离，且由于外加热式（170℃以下）干燥时，切片表面温度往往高于内部温度，因切片表面结晶度较大而形成的致密层使水分扩散阻力大增。因而在通常情况下，结晶会使干燥速率迅速大幅度下降。 沸腾床预结晶器： 切片不易粘连，预结晶温度可高至160-180℃，时间为8-15min。 干燥：1干燥温度愈高，干燥的时间愈短，干燥的效果也愈好，但过高的温度会使切片粘度降增大，甚至会使切片变黄，影响纺丝，因此温度一般在160-180℃。干燥时间一般在4h以上。干空气的露点干燥用干空气的露点须小于-10℃，温度愈低，愈有利于干燥。 风速大干燥时间就可缩短，但风速太大，切片粉尘增多。风速的选择与设备型号、大小、料柱高度、生产能力有直接关系。 干燥注意事项：1：不同批号的切片不能混合使用；2：严禁将杂质带入切片中；3：经常清理筛孔；4：注意气候变化对干空气露点的影响；5：确保干切片含水率的均匀性。 纺丝 聚合物纺丝成形是一个复杂的物理变化过程，在这个过程中，随着热和力的传递，聚合物要经历固（切片）——液（熔体）——固（纤维）的变化。这些变化历程对纤维性能产生着重要的影响。使用螺杆挤出机制备熔体时，切片在进料段逐步升温、部分熔融，到压缩段后，由于螺槽由深变浅，物料被压缩排气并全部熔融，最后在计量段被计量和均化。螺杆各区的温度设定、螺杆本身 工业企业生产流程：签订合同，原料采购，验收入库，生产领用，生产加工，检验，装配产品，验收入库，签订销售合同，收款，发货，开票结算。这是大致的工业生产企业流程。 一、审计立项与授权（一）审计立项审计立项是指确定具体的内部审计项目，即审计对象。审计对象包括集团下属的各子公司，集团内部的各职能部门、各项经营活动或项目、系统等 一、审计立项与授权 （一）审计立项 审计立项是指确定具体的内部审计项目，即审计对象。审计对象包括集团下属的各子公司，集团内部的各职能部门、各项经营活动或项目、系统等。 审计对象的选择一般由以下三种方式决定： 1、集团法审部通过对集团的经营活动进行系统地分析风险来制定年度内部审计工作计划表，经批准后逐项实施。 2、由集团总经理或董事会下达的计划外专项审计任务。 3、由被审计者提出审计要求，经批准实施审计业务。 （二）审计批准与授权 对于已立项的审计项目，法审部应在审计实施前以正式报告的形式报集团总经理/主管副总经理审核、批准与授权。 二、审计准备 在确定内部审计事项后，审计人员开始审计准备工作，制订审计计划。审计准备工作包括以下内容： （一）初步确定具体审计目标和范围 1、内部审计的总目标是审查和评价集团各项经营管理活动，协助集团组织的成员有效地履行他们的职责。针对已确定的具体审计任务，审计人员应制定具体的审计目标以有助于拟定审计方案和审计工作结束后的审计评价。 2、内部审计的范围一般包括以下几个方面： 1）公司内部控制系统的恰当性、有效性。 2）财务会计信息、资料的准确性、完整性、可靠性。 3）经营活动的效率和效果。 4）资产的完整和利用情况。 5）工程项目的预（概）、决算情况。 6）投资项目的可行性、可控性和效益性。 山东关于成立水刺无纺布生产制造公司 可行性分析报告 规划设计/投资分析/产业运营 报告摘要说明 由于目前市场上的面膜底布，由于它自身纹路原因，在使用过程中会造成液体往下滴的情况，给消费者造成一定的困扰。S纹水刺无纺布藏液效果比普通的水刺无纺布更好，而且面膜上的液体是由中间往两边扩散，使终端消费者使用起来更舒适。 xxx有限责任公司由xxx公司（以下简称“A公司”）与xxx科技公司（以下简称“B公司”）共同出资成立，其中：A公司出资250.0万元，占公司股份69%；B公司出资110.0万元，占公司股份31%。 xxx有限责任公司以水刺无纺布产业为核心，依托A公司的渠道资源和B公司的行业经验，xxx有限责任公司将快速形成行业竞争力，通过3-5年的发展，成为区域内行业龙头，带动并促进全行业的发展。 xxx有限责任公司计划总投资8722.39万元，其中：固定资产投资7584.10万元，占总投资的86.95%；流动资金1138.29万元，占总投资的13.05%。 根据规划，xxx有限责任公司正常经营年份可实现营业收入8815.00万元，总成本费用6922.26万元，税金及附加135.83万元，利润总额1892.74万元，利税总额2289.64万元，税后净利润1419.56万元，纳税总额870.09万元，投资利润率21.70%，投资利税率 26.25%，投资回报率16.27%，全部投资回收期7.64年，提供就业职位165个。 水刺无纺布是将高速高压微细水流喷射到一层或多层纤维网上，使纤 维相互缠结在一起，从而使纤网得以加固而具备一定强力，得到的织物即 为水刺无纺布。产品具有吸湿、柔软、强度高及手感柔软等特点。水刺非 织造布在我国的发展时间较短，但是近几年高速发展，行业产量不断攀升，中国大陆水刺无纺布发展至今已经超过年产80万吨水刺法无纺布。目前国 内正在运行的水刺生产线已超过300条，每年仍以10%左右的速度增长。随着高速梳理机的问世，成网速度快速增加，从而大大提高了水刺线的生产 效率。国内水刺无纺布行业企业现状是企业数量多、规模大小不一、单线 产量高。而且国内水刺无纺布企业产品结构单一、产品同质化程度高，多 采用低价策略竞争。国内的发展较快的金三发也与郑纺机签定了8条水刺 无纺布生产线，郑纺机在今年3月份之前也已经签定了16条水刺无纺布生 产线。在非理性的发展下，特别是木浆复合线和直铺线设备盲目跟风，增 长速度过快，产能过剩。现在国内多家企业水刺水刺线处于半停工状态， 一些企业甚至倒闭。 大家印象里的无纺布都是做什么用了，可能印象里就是无纺布袋子最多了是吧，但是没有那么简单的，无纺布家族那可是相当的庞大的。 无纺布优缺点： 无纺布有很多优点：1）通气性2）过滤性3）保温性4）吸水性5）防水性6）伸缩性7）不蓬乱8）手感好、柔软9）轻盈10）有弹性、可复原11）没有布料的方向性12）与纺织布相比生产性高、生产速度快13）价格低、可大量生 缺点是：1）与纺织布相比强度和耐久性较差2）不能象其他布料一样清洗 3）纤维按一定方向排列、所以容易从直角方向裂开等等。因此最近生产方法的改善主要放在防止分裂的改良上。 它的主要用途大致可分为： （1）医疗、卫生用无纺布：手术衣、防护服、消毒包布、口罩、尿片、民用抹布、擦拭布、湿面巾、魔术毛巾、柔巾卷、美容用品、卫生巾、卫生护垫、及一次性卫生用布等； （2）家庭装饰用无纺布：地毯、贴墙布、台布、床单、床罩、窗帘、百洁布、拖把等； （3）服装用无纺布：衬里、粘合衬、絮片、定型棉、各种合成革基布等； （4）工业用无纺布；汽车顶蓬布、过滤材料、绝缘材料、水泥包装袋、土工布、包覆布等； （5）农业用无纺布：作物保护布、育秧布、灌溉布、保温幕帘等⑹军事用无纺布:高性能纤维防弹衣、擦枪布、军用地图基布等⑺其它无纺布：太空棉、保温隔音材料、吸油毡、烟过滤嘴、袋包茶袋、彩旗等 无纺布的分类 一、水刺无纺布 水刺工艺是将高压微细水流喷射到一层或多层纤维网上，使纤维相互缠结在一起，从而使纤网得以加固而具备一定强力。 二、热合无纺布 热粘合无纺布是指在纤网中加入纤维状或粉状热熔粘合加固材料，纤网再经过加热熔融冷却加固成布。 三、浆粕气流成网无纺布 气流成网无纺布又可称做无尘纸、干法造纸无纺布。它是采用气流成网技术将木浆纤维板开松成单纤维状态，然后用气流方法使纤维凝集在成网帘上，纤网再加固成布。 四、湿法无纺布 湿法无纺布是将置于水介质中的纤维原料开松成单纤维，同时使不同纤维原料混合，制成纤维悬浮浆，悬浮浆输送到成网机构，纤维在湿态下成网再加固成布。 五、纺粘无纺布 纺粘无纺布是在聚合物已被挤出、拉伸而形成连续长丝后，长丝铺设成网，纤网再经过自身粘合、热粘合、化学粘合或机械加固方法，使纤网变成无纺布。 六、熔喷无纺布 熔喷无纺布的工艺过程：聚合物喂入---熔融挤出---纤维形成---纤维冷却---成网---加固成布。 七、针刺无纺布 针刺无纺布是干法无纺布的一种，针刺无纺布是利用刺针的穿刺作用，将蓬松的纤网加固成布。 八、缝编无纺布 缝编无纺布是干法无纺布的一种，缝编法是利用经编线圈结构对纤网、纱线层、非纺织材料（例如塑料薄片、塑料薄金属箔等）或它们的组合体进行加固，以制成无纺布。 三、无纺布影响增长率的因素-- 全球及中国聚酯无纺布行业研究及十四五规划分析报告(2020-2026) 恒州博智(QYResearch) 2020年 欧洲市场核心厂商有Berry Europe、Freudenberg、Ahlstrom-Munksjo、Johns Manwile等，前四大厂商占有欧洲市场大约35%的市场份额。纺粘无纺布占有超过60%的市场份额。 2019年，全球聚酯无纺布市场规模达到了XX亿元，预计2026年可以达到XX亿元，年复合增长率(CAGR)为XX%。中国市场规模增长快速，预计将由2019年的XX亿元增长到2026年的XX亿元，年复合增长率为XX%。 本报告研究“十三五”期间全球及中国市场聚酯无纺布的供给和需求情况，以及“十四五”期间行业发展预测。重点分析全球主要地区聚酯无纺布的产能、产量、产值和价格，以及全球主要地区（和国家）聚酯无纺布的消费情况，历史数据2015-2020年，预测数据2021-2026年。 本文同时着重分析聚酯无纺布行业竞争格局，包括全球市场主要厂商竞争格局和中国本土市场主要厂商竞争格局，重点分析全球主要厂商聚酯无纺布产能、产量、产值、价格和市场份额，全球聚酯无纺布产地分布情况、中国聚酯无纺布进出口情况以及行业并购情况等。 此外针对聚酯无纺布行业产品分类、应用、行业政策、产业链、生产模式、销售模式、波特五力分析、行业发展有利因素、不利因素和进入壁垒也做了详细分析。 全球及国内主要厂商包括： Berry Europe Ahlstrom-Munksjo Johns Manwile Freudenberg Lydall Suominen JH Ziegler TWE Group Sandler ORV Manufacturing Toray Asahi Kasei WPT Nonwovens Filtech Fabrics 欣龙控股 按照不同产品类型，包括如下几个类别：纺粘无纺布 水刺无纺布 其他类型 按照不同应用，主要包括如下几个方面：工业领域 健康卫生 建筑领域 通信行业 PP无纺布和涤纶无纺布有哪些区别 丙纶（PP）土工布主要有织造土工布、非织造土工布、土工膜、复合土工布。其中织造土工布又分为机织土工布和编织土工布。 丙纶土工布的特点是： 1-丙纶机织土工布都是在宽幅有梭织机或片梭、剑杆等无梭织机上生产。丙纶机织土工布比较适宜发挥增强加固的功能， 所以作为分离、增强、控制浸蚀应用时，一般可采用机织土工布。 2-非织造丙纶土工布非织造土工布一般是在连续生产线上制得。 聚丙烯非织造土工布按生产工艺主要分为纺粘法、短纤维针刺法2种。 而涤纶土工布是非织造及工业用布的一种。是采用纤维纤度为6-12旦，长度为54-64mm的涤纶卷曲短纤维为原材料。通过无纺生产设备的开松，梳理乱（短纤维相互交织在一起），铺网（规格化缠结固着），针刺等生产工艺的流程制成布状。 说的直白一些就是，丙纶比较白，丙纶纤维比涤纶纤维密度小点，丙纶耐酸碱不耐老化，涤纶耐老化，不耐酸碱。 首先，从原料上，两个产品的熔点是不同的，PET的在250多度，而PP的就只有150度，如果你的后道制程需要用烘箱或者加热温度在150度以上的，就只能使用PET的了。 首先是原料上的区别：PP是指丙纶，即聚丙烯；PET是指涤纶，即聚对苯乙二酸乙二酯。 其次，这两种无纺布在应用上有较大的区别，但在有些方面可以相互替代。只是在性能上在有所区别。 另外，在生产加工的方式上，这两种有相同也有不同。不同的加工方法在多数情况下就决定了最后的应用。相对而言，PET要高端一点，贵一点。 PET涤纶无纺布具有： 一、稳定性优于丙纶无纺布 主要表现在：强力、耐磨等性能。由于涤纶无纺布采用特殊的原料，后经先进的进口设备和复杂的、科学的加工工艺所扎出，已远远超出丙纶无纺布的技术含量和要求。 二、耐热性优于丙纶无纺布 丙纶无纺布具有明显的热收缩性，据调查，当温度达140℃时就有明显的收缩，而涤纶无纺布最高温度能达230℃左右，与丙纶无纺布相比具有明显的特性。 三、抗老化周期高于丙纶无纺布 涤纶无纺布采用聚酯为原料，抗虫蛀、耐磨、耐紫外线，以上特性均高于丙纶无纺布。 四、具有良好的透气性 涤纶无纺布与丙纶及其他无纺布相比较具有不吸水、遇水不容，透气性强等优异性能。 无纺布在生活中的应用 大家印象里的无纺布都是做什么用了，可能印象里就是无纺布袋子最多了是吧，但是没有那么简单的，无纺布家族那可是相当的庞大的。 无纺布优缺点： 无纺布有很多优点：1）通气性2）过滤性3）保温性4）吸水性5）防水性6）伸缩性7）不蓬乱8）手感好、柔软9）轻盈10）有弹性、可复原11）没有布料的方向性12）与纺织布相比生产性高、生产速度快13）价格低、可大量生产等等。 缺点是：1）与纺织布相比强度和耐久性较差2）不能象其他布料一样清洗3）纤维按一定方向排列、所以容易从直角方向裂开等等。因此最近生产方法的改善主要放在防止分裂的改良上。 它的主要用途大致可分为： (1) 医疗、卫生用无纺布：手术衣、防护服、消毒包布、口罩、尿片、民用抹布、擦拭布、湿面巾、魔术毛巾、柔巾卷、美容用品、卫生巾、卫生护垫、及一次性卫生用布等； (2)家庭装饰用无纺布：地毯、贴墙布、台布、床单、床罩、窗帘、百洁布、拖把等； (3)服装用无纺布：衬里、粘合衬、絮片、定型棉、各种合成革基布等； (4)工业用无纺布；汽车顶蓬布、过滤材料、绝缘材料、水泥包装袋、土工布、包覆布等； (5)农业用无纺布：作物保护布、育秧布、灌溉布、保温幕帘等 ⑹军事用无纺布: 高性能纤维防弹衣、擦枪布、军用地图基布等 ⑺其它无纺布：太空棉、保温隔音材料、吸油毡、烟过滤嘴、袋包茶袋、彩旗等 无纺布的分类 一、水刺无纺布 水刺工艺是将高压微细水流喷射到一层或多层纤维网上，使纤维相互缠结在一起，从而使纤网得以加固而具备一定强力。 二、热合无纺布 热粘合无纺布是指在纤网中加入纤维状或粉状热熔粘合加固材料，纤网再经过加热熔融冷却加固成布。 三、浆粕气流成网无纺布 气流成网无纺布又可称做无尘纸、干法造纸无纺布。它是采用气流成网技术将木浆纤维板开松成单纤维状态，然后用气流方法使纤维凝集在成网帘上，纤网再加固成布。 四、湿法无纺布 湿法无纺布是将置于水介质中的纤维原料开松成单纤维，同时使 什么是无纺布 1.无纺布的确切名称是非织造布，或者叫不织布。因为它是一种不需要纺纱织布而形成的织物，只是将纺织短纤维或者长丝进行定向或随机撑列，形成纤网结构，然后采用机械、热粘或化学等方法加固而成。简单的讲就是：它不是由一根一根的纱线交织、编结在一起的，而是将纤维直接通过物理的方法粘合在一起的，所以，当你拿到你衣服里的粘称时，就会发现，是抽不出一根根的线头的。非织造布突破了传统的纺织原理，并具有工艺流程短、生产速度快，产量高、成本低、用途广、原料来源多等特点。 2.无纺布是新一代的环保材料，具有拒水、透气、柔韧、不助燃、无毒无刺激性、色彩丰富等特点，该材料置于室外过自然分解，其最长寿命只有90天，置于室内在5年内分解。燃烧时无毒、无味、且无任何遗留物质，宜于洗涤等特点，从而不污染环境，故环保由此而来。 3.它的主要用途大致可分为： （1）医疗卫生用无纺布：手术衣、防护服、消毒包布、口罩、尿片、妇女卫生巾等； （2）家庭装饰用无纺布：贴墙布、台布、床单、床罩等； （3）服装用无纺布：衬里、粘合衬、絮片、定型棉、各种合成革底布等； （4）工业用无纺布：过滤材料、绝缘材料、水泥包装袋、土工布、 包覆布等； （5）农业用无纺布：作物保护布、育秧布、灌溉布、保温幕帘等； （6）其它无纺布：太空棉、保温隔音材料、吸油毡、烟过滤嘴、袋包茶叶袋等。 4.无纺布的分类： 一、水刺无纺布：水刺工艺是将高压微细水流喷射到一层或多层纤维网上，使纤维相互缠结在一起，从而使纤网得以加固而具备一定强力。 二、热合无纺布：热粘合无纺布是指在纤网中加入纤维状或粉状热熔粘合加固材料，纤网再经过加热熔融冷却加固成布。 三、浆粕气流成网无纺布：气流成网无纺布又可称做无尘纸、干法造纸无纺布。它是采用气流成网技术将木浆纤维板开松成单纤维状态，然后用气流方法使纤维凝集在成网帘上，纤网再加固成布。 四、湿法无纺布：湿法无纺布是将置于水介质中的纤维原料开松成单纤维，同时使不同纤维原料混合，制成纤维悬浮浆，悬浮浆输送到成网机构，纤维在湿态下成网再加固成布。 五、纺粘无纺布：纺粘无纺布是在聚合物已被挤出、拉伸而形成连续长丝后，长丝铺设成网，纤网再经过自身粘合、热粘合、化学粘合或机械加固方法，使纤网变成无纺布。 六、熔喷无纺布：熔喷无纺布的工艺过程：聚合物喂入---熔融挤出---纤维形成---纤维冷却---成网---加固成布。 七、针刺无纺布：针刺无纺布是干法无纺布的一种，针刺无纺布是利用刺针的穿刺作用，将蓬松的纤网加固成布。 涤纶长丝生产工艺简介 1. 预结晶 切片干燥过程中需要加热到140℃以上，而普通切片的软化点很低，在80℃以下即软化 发粘，容易粘结成块堵塞干燥装置或输料管（俗称结块），为了提高切片的软化点，必须提高切片的结晶度，使其软化点达到200℃左右，这样干燥工序才能顺利进行。 预结晶采用120～170℃左右的热空气对切片加热，为了防止切片粘结成块（俗称结块），一般采取以下三种方式： 1．利用沸腾床等装置，将热空气从下往上吹向切片，使得切片呈现沸腾状，切片粒子之间的位置一直处 于快速波动之中，有效防止了切片之间的粘结。一般将这种方式称为BM 式。 2．利用搅拌装置，对处于预结晶过程中的切片不断搅拌，使得切片粒子之间无法粘结或者粘结后随即被打散。一般将这种方式称为KF 式。 利用震动装置，使得处于预结晶过程中的切片高频震动，粒子之间的位置快速变化，从而无法相互粘结。一般与BM 式结合使用。 熔体直纺没有预结晶流程。 2．干燥 涤纶生产过程中，PET 切片需要在290℃左右的高温下熔融，在此高温下，如果切片的含水率达到一定程度（比如100ppm 以上），熔体会发生水解现象使得熔体质量下降，从而使纺丝工序难以顺利进行甚至导致成品丝品质下降。 将经过脱湿处理的干燥空气（露点降到－20 ℃以下）加热到160℃左右，从干燥塔底部输送到干燥塔中与切片逆向接触使切片迅速脱水，干空气将水分从干燥塔顶部带出。切片一般在干燥塔中停留4～8 小时，当工艺条件（干燥温度、干空气露点、干空气流量、切片在干燥塔中的停留时间）合适时，切片的含水率可以降低到50ppm 以下，满足纺丝要求。不同的生产工艺和品种对切片的含水率要求有明显差异： UDY-DT : 目标含水率≤100ppm POY-DTY: 目标含水率≤50ppm FDY : 目标含水率≤30ppm 常规品种含水率可以偏高一点，但是异型丝和细旦、超细旦丝对含水率要求很高，一般要求含水率≤20ppm 。 切片含水率偏高时，熔融后熔体降解程度大，纺丝工段容易出现毛丝、断头、飘丝等异常现象，丝的强度会降低，断裂伸长率升高。 干燥工序分连续干燥和间歇干燥两种方式。 连续干燥采用干燥塔（一般需要加上预结晶装置），干燥介质为除湿干空气，采用电加热方式，这种方式干燥效率高，干燥效果好，操作简便可以自动控制，工艺调整方便，是目前普遍采用的干燥方式； 间歇干燥采用转鼓装置（无需额外的预结晶装置），加热方式为蒸汽，用抽真空的方式使切片脱水。这种方式干燥效率很低，干燥效果不理想，操作麻烦且多为手动控制方式，工艺调整不方便，除了在一些老式UDY 生产线上还有少量存在以外，已经基本被淘汰。 目前，随着熔体直接纺技术的成熟，越来越多的厂家采用了熔体直纺技术，采用这项技术，省去了切片造粒、切片包装、切片运输、切片筛选、切片输送、切片干燥、切片熔融等很多过程，因而使生产成本大大降低。 3．纺丝纺丝是整个化纤生产中的关键工序，纺丝状况如何，直接影响到“产、质、耗”等生产指标能否顺利完成。 纺丝就是将熔融状态下或呈溶液状态下的高聚物纺成丝束的过程。对于切片法纺丝而言还包括了将切片由颗粒状固体熔融成熔体的过程。 纺丝设备包括熔体过滤器、纺丝箱体、计量泵、组件（包括海砂或金属砂、过滤网、分配板、喷丝 涤纶纺粘无纺布产品的市场及其应用 1.建筑材料 建筑材料包括着广泛的材料范围，在涉及到纺粘法非织造布用途中的材料主要是指屋顶防水材料，其次还有墙壁绝热隔音、墙基防水、管道保护、地下排水以及防止树根生长侵害建筑物等用途的材料。目前在我国，应用主要集中在屋顶防水材料领域。 在欧美国家，尤其是欧洲，自80年代末、90年代初就已普及应用了这种性能优越的防水材料，其市场占有率达40％以上，而且大多数为PET纺粘法胎基。我国对聚酯油毡胎基的应用起步较晚，到2000年用量不过2000万m2。但进入新世纪以来，新型防水材料得到较快发展。到2002年以PET纤维为胎基的改性沥青防水卷材应用量达到7000万m2，并持续增长。预测在今后5年，改性沥青防水卷材仍将会以较快速度发展，到2010年所占总量比重将提高到20％以上。我国新型防水材料的潜在市场很大（约8～10亿m2），随着我国经济建设的不断深入发展，PET纺粘法油毡胎基具有乐观的发展前景。 2.土工材料 国外对土工布的应用早在60年代就已开始，美国是世界上土工布消费量最大的国家，它在90年代初对其年用量就在3亿m2以上，近几年用量达到7亿m2。欧洲和日本的土工布也得到较快发展，欧洲土工布近几年的年用量也在4亿m2左右，其中纺粘法非织造布占非织造土工布的60％左右；日本在90年代中期以后对土工布的应用有显著的增长。日本非织造土工布中以纺粘法用量最大，约占非织造土工布总量的60％，而且主要是PET纺粘布。 我国的土工布起步于80年代初，但当时的用量极少，只是试验性的应用。直到1998 年特大洪水引起政府的重视，建筑部门把对土工布的应用列入到设计规范中去，并制定了相关的国家标准，土工布才真正得到重视和发展。目前我国土工布的用量已超过3亿m2，非织造土工布占总量比重达到40％左右。我国土木工程建设具有巨大潜在市场，其潜力决不低于美国目前用量的7～8亿m2。专家测算，我国土工布在今后15年仍将以双位数增长，其中增长速度较快的是PET纺粘长丝土工布。 聚酯无纺纤维布介绍聚酯无纺纤维布用途聚酯无纺纤维布是一种不需要纺纱织布而形成的织物，只是将纺织短纤维或者长丝进行定向或随机撑列，形成纤网结构，然后采用机械、热粘或化学等方法加固而成。 非织造布突破了传统的纺织原理，并具有工艺流程短、生产速度快，产量高、成本低、用途广、原料来源多等特点。 聚酯无纺纤维布的优点有：质轻：以聚丙烯树脂为主要生产原料，比重仅0.9，只有棉花的五分之三，具蓬松性，手感好。 柔软：由细纤维组成(2-3D)轻点状热熔粘结成型。成品柔软度适中，具舒适感。 拨水、透气：聚丙烯切片不吸水，含水率零，成品拨水性佳，由纤维组成具多孔性，透气性佳，易保持布面干爽、易洗涤。 无毒、无刺激性:产品采用符合FDA食品级原料生产，不含其他化学成分，性能稳定，无毒、无异味，不刺激皮肤。 抗菌、抗化学药剂：聚丙烯属化学钝性物质，不虫蛀，并能隔离存在液体内细菌及虫类的侵蚀；抗菌、碱腐蚀、成品不因侵蚀而影响强度。 聚酯无纺纤维布用途：屋面防水卷材和沥青瓦的基材加固，加筋，过滤，油 毛毡底布，排水板，铁路，公路，护堤，水坡，港口隔音，下水道，防热，分离，排水，增强材料、抛光材料、过滤材料、绝缘材料等。 南京道之尊复合材料有限公司是一家以高新技术为导向，集产、学、研为一体的专业从事聚酯无纺纤维布开发、研制、生产、加工和销售现代土工材料的企业。 我公司引进世界先进、功能齐全、性能优越的德国大型经编机，大型涂层机，分切机等生产设备。 我公司生产的产品涵盖防裂贴（抗裂贴），贴缝带，路用创可贴；聚酯玻纤布，高性能聚酯布，玻纤聚酯防裂布，经编复合增强防裂布，玻纤复合土工布，涤纶复合土工布，短纤针刺非织造无纺土工布，玻璃纤维土工格栅，涤纶土工格栅等土工复合材料。 我公司生产的各种土工复合材料广泛适用于新建道路、老路改扩建、白改黑路面、桥梁和隧道、室内外运动场、机场及高速铁路等相关工程。它为用户提供了防止反射性裂缝和路面防水等可靠的解决方案。我公司与国内高等院校及科研单位共同致力于新产品、新技术的开发研究。工业企业会计每月工作流程
无纺布(非织造布)常识
无纺布的组成成分
工业企业成本会计工作流程
水刺非制造不专用涤纶短纤的开发及应用
涤纶防水卷材应用范围及施工要求
涤纶长丝的种类、用途及生产过程
pet无纺布
工业企业生产流程
山东关于成立水刺无纺布生产制造公司可行性分析报告
无纺布在生活中的应用
全球及中国聚酯无纺布行业研究及十四五规划分析报告(2020-2026)
PP无纺布和涤纶无纺布有哪些区别
无纺布在生活中的应用
什么是无纺布
涤纶长丝生产工艺简介
涤纶纺粘无纺布产品的市场及其应用
聚酯无纺布介绍聚酯无纺纤维布用途
相关主题
文本预览
