浅谈毛细管网低温辐射供暖供冷系统
摘要:本文针对建筑能耗日益增长的趋势,通过与传统供暖方式进行对比,探讨新型的高舒适度高节能的高效换热器。
关键词:毛细管网低品位能源舒适节能
能源是人类社会赖以生存和发展的重要物质基础,能源的开发利用极大地推进了世界经济和人类社会的发展,但人类文明的每一次重大进步都伴随着能源的进一步消耗,节能减排已经成为当前社会发展的重中之重。而在能源消耗中建筑能耗所占的比例非常大,在我国,建筑能耗占总能耗的27%以上,而且还在以每年1%的速度增长,因此,建筑节能被列为我国中长期节能规划的重点领域和重点工程。
1 毛细管网起源
在自然界中,利用充满水的毛细管网进行传热的例子很多,例如植物的叶脉或人体皮下组织的毛细血管都是利用这种原理与周围环境成功地进行了传热交换,达到自身温度调节的目的。德国科学家根据这种仿生学原理在20世纪70年代发明了一种新型空调末端系统形式——毛细管网辐射空调末端系统,它于2005年被引入中国,在清华大学的节能示范楼进行展示,从此引领了中国新型高舒适度高节能的高效换热器的发展。
2 毛细管网系统介绍
毛细管网辐射采暖供冷一般设计参数 1、每平米毛细管网的散热散冷量是根据国家空调所天津五恒实测数据并考虑到损耗系数规定的，具体如下： （1）空气中散热、冷量：q={T设计-[（T1+T2）/2] }×10 w/㎡； 发热量：q={ [（T1+T2）/2]- T设计}×10 w/㎡ (单位W/㎡，其中T1、T2为系统供、回水温度，T设计为室内设计温度)。实际设计时可参考《供热空调设计手册》第二版。 （2）水体中换热量：q={[（T2+T1）/2]-T环境}×100w/㎡/℃；(单位W/㎡，其中T1、T2为系统供、回水温度，T环境为换热水体的温度)。 2、毛细管网夏季供冷（处理显热）时，供水温度以室内辐射面层温度不低于室内露点温度为准，一般控制在16℃-18℃，供回水3℃温差；冬季采暖供水温度根据室内热舒适度要求决定，一般控制在30-35℃。如果用做室内局部高温（40℃以上）供热，考虑到毛细管网长期使用寿命，一般供水温度不超过65℃。供热时供回水3-5℃温差。 3、毛细管网在温度65℃，压力0.6Mpa工况下使用寿命为50年，毛细管网长期工作压力一般不超过0.6MPa，爆破压力5.6 MPa。 4、毛细管网外径4.3mm，内径2.5mm，壁厚0.8mm, 干管为de20。单片毛细管网标准宽度为1000mm，毛细管长度根据设计图纸而定，考虑到水力平衡等问题，一般长度不大于12m。
5、毛细管网材料为热水PPR，连接方式以热熔连接为主，特殊情况在保证不漏水的情况下可辅以快速连接管件连接。 6、当环境温度平均低于5℃时，考虑到毛细管网冷脆性问题，如不配合相关温度保障措施，应停止施工。 7、毛细管网用于辐射供冷时，应配以合理的除湿系统，如冷凝除湿、吸附除湿等。 8、毛细管网施工时，如果铺设在墙面或屋顶面，一般抹灰找平层厚度为0.5cm—1cm；如果铺设在地面用作超薄型地暖，底层需铺设保温层，兼具防止逆向传热和找平作用，保温层建议使用发泡水泥，一般厚度为2cm，毛细管网找平层厚度为1cm，中间无需铺豆石砼层，总占用层高为3cm左右。
地面辐射供暖系统施工安装总说明 1编制依据 1.1 本图集是根据住房和城乡建部建质函[2011]82号文“关于《2011年国家建筑标准设计编制工作计划》的通知”进行编制。 1.2 现行国家标准规范 《民用建筑供暖通风与空气调节设计规范》 GB 50736-2012 《建筑给水排水及采暖工程施工质量验收规范》 GB 50242-2002 《低压配电设计规范》 GB 50054-2011 《建筑地面工程施工质量验收规范》 GB 50209-2010 《建筑电气工程施工质量验收规范》 GB 50303-2011 《绝热用模塑聚苯乙烯泡沫塑料》 GB/T 1080.1-2002 《绝热用挤塑聚苯乙烯泡沫塑料》 GB/T 1080.2-2002 《冷热水用交联聚乙烯（PE-X）管道系统》 GB/T 18992-2003 《铝塑复合压力管》 GB/T 18997-2003 《冷热水用耐热聚乙烯（PE-RT）管道系统》 GB/T 28799-2012 《冷热水用聚丁烯管（PB）管道系统》 GB/T 19473-2004 《冷热水用聚丙烯管道系统》 GB/T 18742-2002 《无缝铜水管和铜气管》 GB/T 18033-2007 《热塑性塑料管材通用壁厚表》 GB/T 10798-2001 《冷热水系统用热塑性塑料管材和管件》 GB/T 18991-2003 《民用建筑电气设计规范》 JGJ 16-2008 《辐射供暖供冷技术规程》 JGJ 142-2012 《供热计量技术规范》 JGJ 173-2009 《冷热水用无规共聚聚丁烯管材及管件》 CJ/T 372-2011 《发泡水泥绝热层与水泥砂浆填充层地面辐射供暖工程技术规程》 CECS 262-2009 当依据的标准修订或有新标准发布实施时，应对本图集相关内容进行复核后选用。

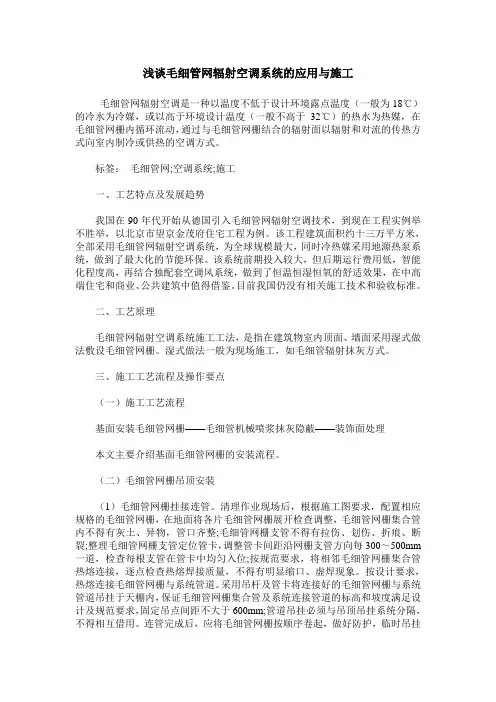

毛细管网辐射空调(现场连接式)安装施工工法 1前言 毛细管网辐射空调是一种以温度不低于设计环境露点温度（一般为一般为18～21℃）的冷水为冷媒，或以高于环境设计温度（一般28～32℃）的热水为热媒，在毛细管网栅内循环流动，通过与毛细管网栅结合的辐射面以辐射和对流的传热方式向室内制冷或供热的空调方式，是相对传统风机盘管空调末端形式而言，舒适度更高，运行更节能的一种新型空调末端形式。具有极高的舒适度，高效的节能效果，节约空间、安装方便，环保无污染等优点。 我公司在对外经贸大学科研楼等项目，采用毛细管网辐射空调末端现场连接式安装施工工艺，即将毛细管网栅铺设在吊顶石膏板上，用喷浆设备一次喷涂10～15mm厚粉刷石膏，进行饰面处理，形成毛细管网辐射空调的冷热辐射面，效果较好。在此施工经验基础上，总结完成了“毛细管网辐射空调(现场连接式)安装施工工法”。 2 特点 2.0.1毛细管网辐射空调末端系统集空调功能与装饰效果为一体，空调舒适度高，占用室内空间少，系统运行静音、节能。 2.0.2毛细管重量比较轻，布置比较灵活，安装方式便捷，工效高，质量好，工期短。 2.0.3毛细管抹灰辐射采用机械喷浆工艺，与手工抹灰相比，加快了施工进度，降低了施工成本。装饰效果美观。 3 适用范围 本工法适用于新建、改建和扩建的工业与民用建筑中毛细管网辐射空调(现场连接式)安装施工。 4 工艺原理 毛细管网辐射空调(现场连接式)安装施工工法，是指按照设计要求的铺设面，将毛细管网栅集合干管现场热熔连接，并与空调系统干管连接，试压合格后，将空调毛细管网栅铺设于吊顶石膏板上，采用机械喷涂抹灰的方式进行饰面层施工，形成毛细管网辐射空调的冷热辐射面，以辐射和对流的传热方式向室内制冷或供热。 5.工艺流程及操作要点 5.1工艺流程
辐射吊顶系统供冷简介 辐射供冷的优越性主要体现在以下几个方面： (1)传统空调传递热量的介质主要是空气，但是空气比热容只有水的1/4200，在传递同样热量的条件下所需的水量远小于空气，辐射供冷在输配传热介质上的耗能要比传统空调小得多。 (2)传统的风机盘管加新风系统噪音大，冷凝水不易排出，容易造成细菌滋生，但辐射供冷不存在这样的问题。 (3)传统的空调如果要想实现温、湿度的同步控制，一般需要对新风再热，导致能耗增加，唯一的解决途径就是牺牲温湿度中的一项，这样就相当于牺牲了室内的热舒适性；而辐射供冷可以实现温湿度分开控制，且辐射供冷在室内形成的温度梯度很小，风速极小，达到良好的室内舒适性。 (4)随着现代办公室中电子设备的增加，房间的冷负荷也逐渐增大，由于传统空调送风温差的限制，不得不增大送风量，但这样又会引起室内风速有超标的危险。辐射供冷能将显热和潜热分开处理，很好的解决
了这个问题。 辐射供冷系统设备分类： 辐射供冷系统与环境之间的热交换有辐射和对流两种形式，根据各自所占总换热量比例不同，通常将辐射供冷的设备分为辐射式和对流式两种。此外，对流式供冷还可以进一步分为主动式冷梁和被动式冷梁两种特殊形式。 1.辐射式： 辐射式进一步可分为楼板式和吊顶式。楼板式进而可以分为毛细管式和混凝土式。毛细管式一般使用内径很小的塑料管；塑料管紧密排布，供冷能力比较小，一般为40～65W/m2。混凝土式是把冷冻水管直接埋入房间天花板的混凝土中，与建筑围护结构形成一体，它的供冷能力更小一些，大约30W/m2，一般用于满足建筑基础冷负荷。吊顶式具有闭式平滑表面，其辐射换热一般占总换热量的60%，对流换热量占40%。它一

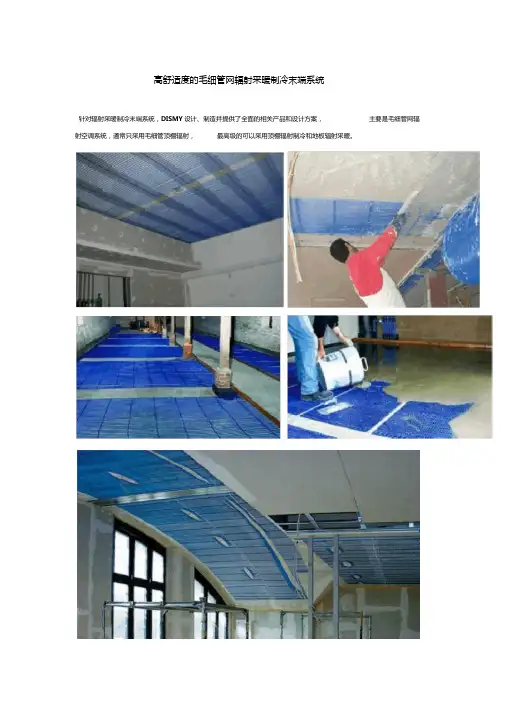

高舒适度的毛细管网辐射采暖制冷末端系统 针对辐射采暖制冷末端系统，DISMY设计、制造并提供了全面的相关产品和设计方案，主要是毛细管网辐射空调系统，通常只采用毛细管顶棚辐射，最高级的可以采用顶棚辐射制冷和地板辐射采暖。
毛细管辐射空调系统 如今，现代建筑的空调系统必须要符合很高的要求。传统的空调系统如通风设备和静态供热很难同时达到最佳热的舒适性、最省的空间和节能的要求。 毛细管是这个领域的一项新技术，它可以根据周围环境自动调整红环境的换热量。用水做热媒的毛细管使用的是弹性塑料，直接铺在房间围护结构表面的下方。这样房间的天花板、地板和墙壁就会变得非常的温暖舒适。 v这样，使用者和房间表面之间的能量传递就通过辐射的方式进行。辐射是在自然条件下调整各物体间的热平衡。 研究已经证明，因为这个原因，毛细管制冷、采暖系统可使人们感觉更舒适，从而具有更高的工作效率。 毛细管系统原理
采用4.3X0.8 mm 的PPR 塑料毛细管组成的间隔为10 mm – 30 mm 的网栅，犹如人体中的毛细管，起到着分配、输送和搜集液体的功能。在网栅中和人体毛细管中的液体流动速度基本相同，都在0.05 – 0.2 m/s 之间。同时人体皮下组织的毛细血管与周围环境成功地进行了传热交换，达到自身温度调节的目的。 冬季毛细管内通较低温度的热水,柔和的向房间辐射热量；夏季毛细管内通温度较高的冷水,柔和的向房间辐射冷量。由于毛细管席换热面积大，传热速度快，因此传热效率更高。
毛细管网辐射末端系统的优点： 1）高舒适度经实践表明，辐射是舒适性最高的传热方式 量和热量都是通过辐射的方式进行的，因而较其他形式的末端形式舒适度比较高。由于网栅由间距很小的平行毛细管均匀分布，热辐射交换面积特别大，所以室内温度 非常均匀。热/冷辐射表面基本没有温度区别。并且人体和空间的热交换主要是辐射的形式进行，这一静态制冷及自然温暖的环境使人体感到非常舒适，身体感到的温度比室温高 2～3℃。这一点可以额外地达到节省能源的目的。每个房间采用单独循环结构，故通过安装在房间的室温调节器可单独控制各房间温度。
毛细管网辐射采暖供冷常见问题解决方案 1、关于冷辐射表面凝露问题 凝露的发生是有条件的：冷辐射面温度低于空气露点才可能发生凝露。只要采取措施控制冷辐射面温度永远高于露点就不会发生凝露了。 （1）高温冷水制冷。让供水温度尽量低，以满足制冷需要，但又要以确保冷辐射表面温度高于空气露点，不会发生凝露为前提。 （2）湿度控制。通过冷凝或吸附等手段，控制湿度，降低空气的露点，避免发生凝露。（3）露点控制器。露点控制器对环境的温度和湿度及时感应计算出即时的露点，可以根据预设定把信号在发生凝露危险时发送信号切断冷水或加大除湿能力，确保万无一失，不会发生冷辐射面凝露。 2、关于毛细管网堵塞问题 毛细管网一般是闭式循环系统，不容易发生堵塞。在使用中应该注意以下使用办法： （1）采用独立的封闭循环系统，与大系统连接时通过板式换热器隔开，通过过滤器补水。防止大型颗粒物阻塞管道。 （2）循环系统全部采用耐腐蚀的管道及阀部件，如塑料管、铜镀镍阀部件和连接件等。（3）运行两个采暖季系统不漏不渗，可以往系统中加杀生剂或除氧剂，或采取真空脱气措施，防止管道内滋生微生物形成生物粘泥造成堵塞。 3、关于毛细管网破坏修复问题 （1）有客户担心毛细管网管路密集，管壁薄，安装后会发生漏水事故。其实这些担心是多余的，即使漏水修复也相对简单，不需要专业工人和专业工具。毛细管网是由PP-R原料制造，发现毛细管漏水，从漏水点剪断，热熔焊死即可，毛细管均为并联，断掉一根不会影响效果。 （2）耐压能力强。毛细管网虽然管壁薄，但是耐压能力强，管道耐压与管径的平方成反比，不会轻易发生漏水。 （3）漏水容易查找。毛细管网一般与装饰层结合安装，一旦漏水很容易发现漏水点，因为流量很小不会发生大的水淹事故。 （4）加强成品保护措施，尽量避免破坏。 4、关于安装毛细管网的壁面开裂问题（供参考） 毛细管网水温一般供冷时不低于18℃、供暖时不高于38℃，壁面温度终年在20—30℃之间，温差10℃以内，热胀冷缩量很小，不会造成面层开裂。
