建筑制图基础作业1参考答案

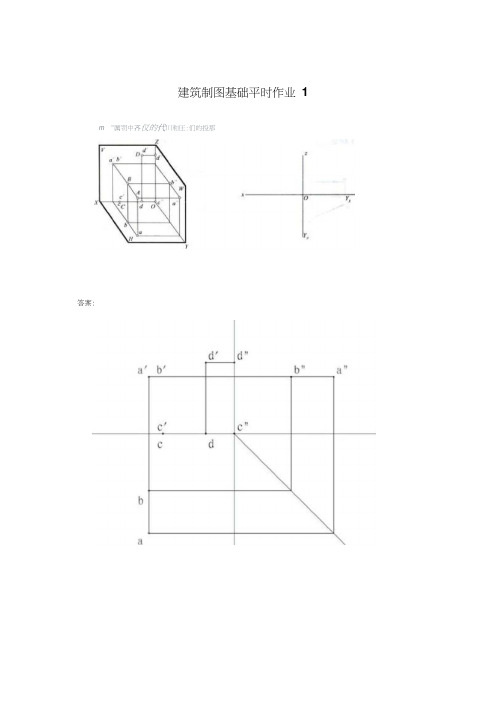

一、根据立体图中各点的空间位置，画出它们的投影图。
二、已知A、B、C 三点的两面投影，试求出第三投影，并作出立体图。
三、已知点B 在点A 左方25mm，下方10mm，前方18mm，求出B 点的三面投影，并完成A 点的第三投影。
四、画出直线的第三面投影，判断各直线对投影面的相对位置，并标出各特殊位置直线对投影面倾角的真实大小。
五、画出平面的第三投影，判断各平面对投影面的相对位置，并标出各特出位置平面对投影面倾角的真实大小。
(1)三角形是_________面
(2)三角形是_________面
六、在三角形ABC 内取一点D，使其距H 面12mm，距V 面20mm。
七、在三角形ABC 内作一距V 面15mm 的正平线。
八、完成五边形的正面投影(已知AB 为侧平线)。
九、在AB 线段上取一点C，使得AC∶CB= 2∶3。
十、已知C 点在AB 线段上，求C 点的水平投影(用两种方法)。
十一、已知M、N 两点在ABC 平面上，补求它们的第二投影。
十二、已知AB、CD 两直线相交于K 点，求AB 直线的正面投影。
十三、已知AB 线段的正面投影和对V 面的倾角β=30°，补全其水平投影。
十四、求点A 到直线CD 的垂直距离。
十五、求直线AB 与P 面的交点，并判别直线AB 的可见性。
十六、求直线MN 与ABC 平面的交点，并判别直线MN 的可见性。
