工序质量报验单
隐蔽工程检查验收记录质检表4

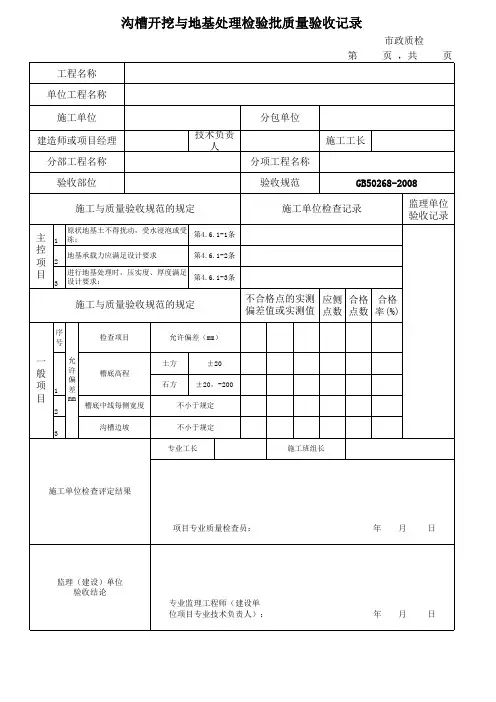

沟槽开挖与地基处理工程验收批质量验收记录
编号：
高程测量记录表
工程名称：施工单位：
工程部位（井号）：日期：年月日
沟槽开挖与地基处理工程
监理平行检验记录
编号：
检查人：
瓷都东大门综合改造项目——新厂东路改造工程沟槽开挖专项施工方案 编制： 审核： 审批： 景德镇市珠山区东片区道路改造工程PPP项目部 2017年12月03日
目录 一、工程概况 (1) 二．施工准备 (1) 1．人员准备 (1) 2．技术准备 (1) 3．材料、物资设备准备 (2) 三．沟槽施工工艺 (2) 1.施工顺序 (2) 2.施工机械 (2) 3.施工方法 (2) 四．沟槽开挖与支护的技术保证措施 (3) 五．安全保证措施 (3) 1．建立安全生产体系，落实安全生产责任制 (3) 2.施工机械安全防护 (5) 3．沟槽开挖的安全事项 (5) 4．临边防护安全措施 (5) 5．临时用电安全措施 (6) 6．沟槽防坍塌措施 (6)
沟槽开挖专项施工方案 一、工程概况 本工程位于景德镇市珠山区新厂东路（起点为昌河路，终点为湘官公路与景东大道延伸段交叉口），涉及道路改造全长2800.894米，道路等级为城市主干道，设计速度为50km/h，路面设计标准轴载为BZ—100KN，道路红线宽35米，双向6车道，道路占地面积14.4万平方米，包含道路工程、照明工程、交通工程、绿化工程及管线工程等，并涉及对沿线建筑实行外立面装修等改造任务。 为了确保施工质量和施工安全，针对本工程路段雨污水工程，根据沟槽开槽深度及地下土质情况，采用放坡开挖或拉森钢板桩支护。 二．施工准备 1．人员准备 按计划调集有丰富施工经验的施工人员，做好施工前准备，施工前做好动员工作：（1）组织强有力的项目班子。选择技术强，装备精的专业队伍，操作工人做到持证上岗。 （2）明确工程施工中的质量目标、安全目标、工期要求，确保高速、优质、安全地完成施工任务。 （3）通过动员，达到参加人员明确任务和目标，设备配备齐全，使工程施工有一个良好开端，能按业主的要求按期、优质、安全的完成施工任务。 （4）设置专职安全生产管理人员每天进行安全检查并及时做好记录，通知更改，具备有特种作业人员证的的员工执证上岗。 2．技术准备 （1）了解本工程的建设概况，熟悉和掌握本工程的技术规程和质量要求。 （2）在熟悉图纸，掌握规范，进一步了解现场的基础上制定本施工措施，并报监理审核，通过后作为沟槽施工的实施依据。 （3）对有关人员做好书面施工安全、技术交底工作，并经签认。 （4）测放沟槽开挖边线、并用白灰标识。确定土方堆放场地及运土施工路线。
B.0.1施工组织设计／施工方案报审表 江苏省住房和城乡建设厅监制
五菱路（解放路-井岗山路）新建工程 深 沟 槽 开 挖 专 项 施 工 方 案 编制人： 审核人： 编制时间：
施工组织设计审批表 施管3 年月日 注：本表审批单位以合同法人单位为准，审批人要求总工一级签。本页不够用时可增加附后
深沟槽开挖专项施工方案 一、工程概况 五菱路（解放路-井岗山路）新建工程是常州市新北区春江镇人民政府在滨江经济开发区新建的一条东西向的城市支路，本项目起于现状解放路（起点桩号K0+942.857）,向西与规划红旗路相交，终于规划井冈山路（终点桩号K1+805.874）,路线全长0.863KM，规划为城市支路，项目实施起点位于解放路交叉口车道边缘，实施终点位于井冈山路交叉口车道边缘，道路一般路段红线宽度为18m，采用一块板断面形式，其断面布置为:3.0m人行道+2.5m非机动车道+3.5m机动车道+3.5m机动车道+2.5m非机动车道+3.0m人行道。道路同步新建雨水、污水管线工程。本工程管道埋深大多在2m~5m范围内，其中大于5m的管道埋深有4处，一处为W12～W13段倒虹井，此段和新建规划河道桥桥台基坑同时实施施工（进行专家认证），另外3处分别为W2～W3～W4～W5段，此段沟槽由原地面开挖至沟槽底最深处为5.16m，最浅处为5.02m。针对此段深沟槽开挖，制定了详细的施工方案。 二、施工准备 2.1、施工队伍进场后，必须先进行场地的整理，及时进行测量放样，准确放出管道布置的轴线和沟槽开挖的边线。 2.2、机械设备与材料抓紧落实进场，所需的材料设备必须准备齐全，要满足规范及设计要求。 2.3、管道施工前进行认真的技术质量安全交底，分工明确，责任到人。
沟槽土方开挖工程专项施工方案 一、工程概况: 1、广州清远二期市政管网配套工程选址为清远市石角镇以南约13.34平方公里, 计划工期为300天, 质量合格。 2、本工程为市政道路。 3、工程情况 广州清远二期市政管网配套工程道路纵断设计是充分结合规划要求及现状道路高程, 处理好道路与两面三刀侧各用地功能分区之间的竖向关系, 以便于设计道路两侧支线的连接和两侧土地的开发利用; 满足各次口控制点规划标高、满足敷设各种市政管线的要求。 设计高程位于道路中心线位置。 主要工程内容为: 道路工程、桥涵工程、交通工程、市政排水工程、照明工程、电力管线工程和绿化工程。 二、防汛防雨要求 本工程施工工期为 360施工日历天, 施工期间有遇到汛期及雨季。因此对防汛防雨采取经常性的措施, 采取如下应急措施: 1．工程项目部准备1-5 台备用抽水泵防备下暴雨时急用。 2．气象预报有暴雨时, 工地增派施工人员和电工值班, 以便及时参加排水。 3．对暴雨积水时, 服从指挥部和相关人员对抢险救灾工作的整体安排。 三、沟槽的临时排水措施按照不同路段的实际情况进行安排
1、 地面排水: 管道施工期间设置临时排水设施。临时排水通道设置设在各个不同路段, 并在正式施工前完成临时排水通道的设置。 2、 沟槽内排水: 在管道底部设0.3×0.3的排水边沟且每隔50m 设一集水井以φ100mm 口径污水泵抽排。 四、 沟槽施工 关于沟槽开挖措施: 测放沟槽的开挖中心线, 确定槽口开挖宽度, 并用石灰线标明开 挖边线,开挖过程中如遇有土质较差的地段应加大开槽坡度, 开挖时应及时安设龙门板, 控制中线和槽底高程。 五、 施工工艺
乌山东路道路路基工程施工第四标段（K10+260-K12+080） 深 沟 槽 专 项 施 工 方 案 编制人： 审核人： 审批人： 施工单位：长沙桐木建设股份有限公司 编制日期：二零一一年八月八日
目录 一、工程概况 (03) 二、地质情况 (04) 三、地下水文情况 (04) 四、沟槽的开挖技术参数 (05) 五、深沟槽施工方案 (06) 六、施工部署 (10) 七、监护措施 (10) 八、沟槽开挖的应急措施 (11) 九、安全生产措施 (11) 十、文明施工措施 (13)
乌山东路道路路基工程施工第四标段 深沟槽开挖专项施工方案 一、工程概况 本标段路幅沿线排水工程从K10+260-K12+080，总长有1820米，设计有四道纵向排水，两道雨水和两道污水。道路排水分布在主行车道及辅车道设置雨水口，将路面雨水接入纵向主雨水系统，污水管设置在辅车道上，其雨污水中间的间距为2.25米。 排水总长度为1820米，其中挖方区段分布在K10+260-K10+540（长280米）和K11+840-K12+080（长240米）位置，填方区分布在K10+540-K11+840位置，其沟槽开挖深度超过5米为挖方段。 挖方区管径分布情况： K10+260-K10+540位置： 路幅右边（D1350雨+D700污）：D1350钢筋混凝土管雨水管和D700（HDPE）污水管； 路幅左边（D1650雨+D500污）：D1650钢筋混凝土管雨水管和D500（HDPE）污水管； K11+840-K12+080位置： 路幅右边（D500和D700雨+D1200污）： D500和D700（HDPE）雨水管和D1200污水管顶管（已按照设计标高进行顶管施工）； 路幅左边（D500和D700雨+D500污）：D500和D700（HDPE）雨水管和D500（HDPE）污水管；
上海临港新城两港大道一期工程 污水管道工程 沟槽深度大于5m沟槽开挖支护 专项施工方案 编制人：邹卫平 审核人：王榴斌 中港第三航务工程局 临港新城两港大道一期工程项目经理部 二OO四年十月二十日
污水管道工程沟槽深度大于5m 沟槽开挖与支护专项施工方案 一、工程概况 本工程污水管道埋深大多在 5.0～8.0m范围内，主管材桩号k0+738-k0+858段采用D600Ⅱ级预应力钢筋混凝土排水管，桩号k0+858-k1+310、k0+351-k0+735段采用D600Ⅲ预应力钢筋混凝土排水管，沟槽开挖深度都大于5m。 该段的土质情况为粉质粘土夹粘质粉土，土质较好。 二、施工准备 由于路线较长，工期较紧，需要做好充足的施工准备。 2.1、施工队伍进场后，必须先进行场地的整理，及时进行测量放样，准确放出管道布置的轴线和沟槽开挖的边线。 2.2、机械设备与材料抓紧落实进场，所需的材料设备必须准备齐全，要满足规范设计要求。 2.3、落实管道供应厂家，进行认真考查和认可，选定供应厂商，在保证质量的前提下，要求其具备足够的日生产能力，保证供应，满足施工进度要求。 2.4、管道施工前进行认真的技术质量安全交底，分工明确，责任到人。
三、施工安排及方法总说明 对于埋深很深的污水管道的施工，采用上部放坡开挖、下部钢板桩支护两次成槽的挖土方法，先考虑将表土（粘性土）挖除一层（2.0m 左右），有效降低沟槽深度，然后打设钢板桩，再开挖沟槽，采用2～3道顶撑支护，铺设管道。 四、施工方案 4.1、污水管道施工工艺流程 测量放线→第一次土方开挖→打设钢板桩→沟槽开挖及支护→管道基础施工→铺设管道→污水井施工→磅水（闭水）试验→管道坞膀→沟槽回填 4.2、测量放线 根据设计施工图，测设管道中心线和污水井中心位置，设立中心桩。管道中心线和井中心位置经监理复核后方可在施工中使用。 根据施工管道直径大小，按规定的沟槽宽度测放出边线，开挖前用石灰划线来控制，对于井位置的确定通过在沟槽外两侧设置控制桩来进行控制，并记录两桩至井中心的距离，以备校核。 4.3、第一次土方开挖 按照测量放出的开挖线，进行第一次开挖，将表层1.5～3.0m厚的粘土层开挖，上口宽度按照管径的大小和开挖深度来确定，一般为12m左右，按照《市政排水管道工程施工及验收规范》(DBJ08-220-96)
沟槽开挖施工方案 一．工程概况： 1、由湖北宏缘市政工程建设有限公司承建的何刘路（光谷三路~光谷四路）道 排工程是东湖高新技术开发区九峰城市森林保护区中的一条支路，西起光谷三路（K0+000），东至光谷四路（K1+204.727），全长1204.73m，规划红线宽度为20m，与本工程相交的道路有光谷三路、王家店小路、紫兰璐、群建小路。 管材情况： 污水接户支管管径均为DN400，坡度为0.002，雨水接户支管管径为DN600，坡度为0.0015。 雨水管当d≤800mm时，采用高度聚乙烯（HDPE）承插式塑料管，当d≥1000mm 时，采用承插式钢筋混凝土管。 为了确保施工质量和施工安全，针对本工程路段污水工程，当开槽深度超过3米的情况，准备采用分层施工方法进行污水管道深槽开挖及管道安装施工。 工期安排：2012年05月12日～2013年01月12日 二．施工准备 1．人员准备 按计划调集有丰富施工经验的施工人员，做好施工前准备，施工前做好动员工作：（1）选派有经验的项目经理，组织强有力的项目班子。选择技术强，装备精的专业队伍，操作工人做到持证上岗。 （2）明确工程施工中的质量目标、安全目标、工期要求，确保高速、优质、安全地完成施工任务。 （3）通过动员，达到参加人员明确任务和目标，设备配备齐全，使工程施工有一个良好开端，能按业主的要求按期、优质、安全的完成施工任务。
（4）设置专职安全生产管理人员每天进行安全检查并及时做好记录及更改、必须 具备有特种作业人员证的的员工执证上岗。 2．技术准备 （1）了解本标段工程的建设概况，熟悉和掌握本工程的技术规程和质量要求。 （2）在熟悉图纸，掌握规范，进一步了解现场的基础上制定本施工措施，并报监理审核，通过后作为沟槽施工的实施依据。 （3）对有关人员做好书面施工安全、技术交底工作，并经签认。 （4）测放沟槽开挖边线、并用白灰标识。确定土方堆放场地及运土施工路线。3．材料、物资设备准备 本工程对材料供应要做好以下准备： （1）根据批准的施工组织设计和预算编制供货计划，对于沟槽施工所需要的沟槽排水设施要准备充足，水泵、水管、电线、发电机须有配用设备。 （2）准备足够的沟槽临边防护设施，并认真布设，做到防护到位。 （3）材料、设备做好认真的检查、检修，不合格产品禁止入场。 三．沟槽施工方案 1.施工顺序 （1）当槽深小于3米时： 清理场地→测量放线→沟槽开挖（视沟槽深度、土质情况及管道安装需要决定，设置沟槽支护）→开挖至沟槽底→挖排水沟降水→管道基础→管道安装→管道回填→压实达到设计及规范要求 （2）当槽深为3～5米时： 清理场地→测量放线→第一层降土（1～2米）→设置换坡平台→沟槽开挖至沟槽底 →挖排水沟降水→管道基础→管道安装→管道回填→压实达到设计及规范要求 2.施工机械：
******排水管网完善二期工程Ⅱ标 管道（沟槽）开挖支护工程 专项方案 ********** 2017年0月20日
目录 第一章编制依据 (3) 第二章工程概况及水文地质条件 (4) 1．工程概况 (4) 2．水文地质条件 (5) 3．工程地质条件 (5) 第三章施工准备 (5) 1、现场封闭 (5) 2、现场出土口、运输道路布置和现场保洁 (6) 3、测量控制网 (6) 4、委托监测 (6) 5、夜间施工照明布置 (6) 6、组织管理 (6) 7、物资器材准备 (6) 8、钢板桩支护数量 (10) 9、物资及施工机械配置 (11) 第四章基坑（沟槽）开挖及支护施工流程及方法 (12) 1、基坑（沟槽）工程概况和支护设计方案 (12) 2、基坑支护施工步骤 (13) 3、劳动力组织 (13) 4 、钢板桩施工工艺要求 (13) 5 、槽钢施工工艺要求 (16) 6、巷道支护施工工艺要求 (16) 7、钢板桩施打、拔除的施工控制措施 (17) 8、钢板桩的拔除 (18) 9、施工问题及处理 (19) 10钢板桩支护施工质量控制重点分析及应对措施 (20) 11质量保证措施 (21) 二、基坑排水和防渗措施 (22) 第五章基坑工程开挖监测要求 (23) 1 监测概述 (23) 2、基坑工程监测工作流程如下 (23) 3、监测实施 (23) 4、基坑监测项目预警值 (24) 5 、基坑监测频率 (25) 6、监测报告 (26) 第六章与各方沟通、协调工作 (26) 1、与建设单位间的协调工作 (27) 2、与设计单位的协调工作 (27) 3、与监理单位的协调工作 (27) 4、与外界及周围居民的协调工作 (27) 第七章工程施工管理网络 (27) 1、项目部工程管理体制 (27)

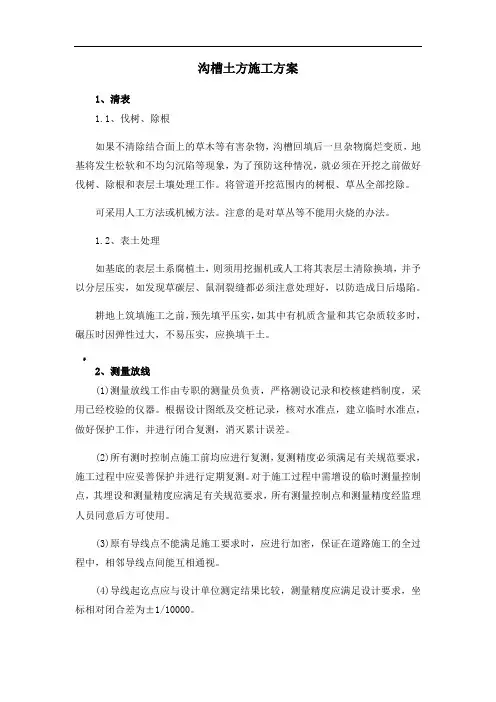

沟槽土方施工方案 1、清表 1.1、伐树、除根 如果不清除结合面上的草木等有害杂物，沟槽回填后一旦杂物腐烂变质，地基将发生松软和不均匀沉陷等现象，为了预防这种情况，就必须在开挖之前做好伐树、除根和表层土壤处理工作。将管道开挖范围内的树根、草丛全部挖除。 可采用人工方法或机械方法。注意的是对草丛等不能用火烧的办法。 1.2、表土处理 如基底的表层土系腐植土，则须用挖掘机或人工将其表层土清除换填，并予以分层压实，如发现草碳层、鼠洞裂缝都必须注意处理好，以防造成日后塌陷。 耕地上筑填施工之前，预先填平压实，如其中有机质含量和其它杂质较多时，碾压时因弹性过大，不易压实，应换填干土。 # 2、测量放线 (1)测量放线工作由专职的测量员负责，严格测设记录和校核建档制度，采用已经校验的仪器。根据设计图纸及交桩记录，核对水准点，建立临时水准点，做好保护工作，并进行闭合复测，消灭累计误差。 (2)所有测时控制点施工前均应进行复测，复测精度必须满足有关规范要求，施工过程中应妥善保护并进行定期复测。对于施工过程中需增设的临时测量控制点，其埋设和测量精度应满足有关规范要求，所有测量控制点和测量精度经监理人员同意后方可使用。 (3)原有导线点不能满足施工要求时，应进行加密，保证在道路施工的全过程中，相邻导线点间能互相通视。 (4)导线起讫点应与设计单位测定结果比较，测量精度应满足设计要求，坐标相对闭合差为±1/10000。
(5)恢复中线时应注意与结构中心、相邻施工段的中线闭合，发现问题应及时查明原因，并报送监理或业主。 (6)在使用设置的水准点之前应仔细校核，并与国家水准点闭合，超出允许误差范围时，应查明原因并即时报告有关部门。如发现个别导线点受施工影响时，应将其移出影响范围之外。 (7)各井段间控制高程和轴线的龙门架在管道基础、管道安装时应认真校核。道路施工时每断面应测设5～7个点，做好测量记录，并交甲方、监理验收。 , 3、开挖沟槽： 清表结束后（表层耕作土或垃圾）按设计中心线放出管线线位置，确定开挖断面，用人工修整，要用一部分边沟土方在外侧修筑埝挡水．边沟保持畅通与附近水系联通。 3.1挖方施工： 施工准备： a.复查施工组织设计，核实调整土方调运图表。 b.现场清表。 c.路堑排水设施：在开挖前作好截水沟，修建另时排水设施。 d.根据施工需要，配齐各种必要的施工机械。 | 3.2.开挖土方操作要点： a.开挖时应自上而下进行，不得乱挖超挖。 b．沟槽内下表层的有机土及难以晾干压实土的土，CBR值小于有关规定的土或不宜用作回填的土，均应清除换填。 c.采用分层纵挖法，配备2-3台挖掘机配合自卸汽车作业
B.1.4 工程质量报验表 工程名称：二标段－太湖大道南Ａ段NK0+820-NK1+865 编号：B.1.4 －致：苏州景原工程设计咨询监理有限公司（项目监理机构）我方已完成 nk1+865-出水口四管道开挖工作，经自检 合格，请予以验收。 附件： □隐蔽工程质量检验资料 □检验批质量检验资料 □分项工程质量检验资料 □测量放线资料 施工项目经理部（章）： 项目经理或项目技术负责人（签字）： 年月日 项目监理机构签收人姓名及时间施工项目经理部签收人姓名及时间 监理验收及平行检验情况： 1、收到施工单位自检资料和验收记录表共页，该项报验内容系第次报验。 检查人（签字）：年月日监理验收意见： □验收合格，可进行后续施工。 □验收不合格，不得进入下道工序施工，应于月日前整改完毕自检合格后重新报验。 项目监理机构（章）： 专业监理工程师（签字）： 年月日 注：本报验表分为隐蔽工程质量报验（B。1.41）、检验批质量报验（B。1.42）、分项工程质量报验（B。1.43）、测量放线报验（B。1.44）及其他报验（B。1.4 ）。 江苏省住房和城乡建设厅监制隐蔽工程检查验收记录质检表4
年月日 工程名称苏州西部生态城横四路及太湖大道 南段工程三标 施工单位 苏州中恒通路桥建设有限公 司 隐蔽项目管道开挖隐蔽范围nk1+865-出水口四隐检 检查内情容况及1.原状地基土不得扰动、受水浸泡或受冻。 2.地基承载力应满足设计要求。 3.地基处理时，压实度、厚度应满足设计要求。 验 收 意 见 处 理 情 况 及 结 论 复查人：年月日 建设单位监理单位 施工项目 技术负责人 质检员
程施工四标段 管道沟槽开挖专项施工方案 北京建工路桥工程建设有限责任公司 郑东新区龙子湖区晨晖路等四条道路工程施工四标段 年月日
施工四标段 管道沟槽开挖专项施工方案 编制： 审核： 北京建工路桥工程建设有限责任公司 郑东新区龙子湖区晨晖路等四条道路工程施工四标段 年月日
目录 一、编制依据 二、工程概况 三、施工过程 四、确保管道施工的质量、工期保证措施 五、雨季施工措施 六、安全文明施工措施 七、沟槽开挖施工安全注意要点
管道沟槽开挖专项施工方案 一、编制依据 1、郑东新区龙子湖区晨晖路等四条道路工程施工四标段,雨水工程施工图设计； 2、郑东新区龙子湖区晨晖路等四条道路工程施工四标段,污水工程施工图设计； 3、主要规范及图集： 《室外排水设计规范》(2014修订版)； 《城镇给排水技术规范》（GB50788-2008); 《给水排水管道工程施工及验收规范》（GB50268-2008); 《给水排水构筑物工程施工及验收规范》（GB50268-2008); 《混凝土结构设计规范》（GB50010-2010); 《混凝土结构工程施工质量验收规范》（GB50204-2002)（2011年版）；《市政排水管道工程及附属设施》06MS201； 4、根据本标段施工组织设计要求。 二、工程概况 1、地质情况 本工程区域位于郑州市郑东新区北部，地貌单元为黄河冲洪积平原郑州北部泛滥区，工程沿线主要为耕地和林地鱼塘、修筑河堤等，沿线地形较为平坦。
根据野外调查，本工程沿线红线范围内的地层主要由四个工程地质单元组成，由上至下分别为耕土、粉土、粉质粘土和细砂。 1）耕土 该层土载本工程区域广泛分布，以粉土为主，局部为粉砂，褐黄色或黄褐色，松散，稍湿，含大量植物根系，厚度约0.5米。 2）粉土褐黄色，局部发灰，稍密、湿，干强度低，低韧性，摇振反应迅速， 3）粉质粘土褐灰色为主，少部分为黄褐色，干强度中等，中等韧性，因粒状结构，含有锈斑和少量蜗壳，该土层埋深3.2-4.5米，局部揭穿，最大揭露深度 6米。 根据区域资料显示，本工程区域范围内浅部地下水类型为潜水，地下水补给主要为大气降水，排泄主要为蒸发和人工开采。其受季节性降水影响的年变幅为1-2米。本工程区域6米深未见地下水，近十年的地下水最高水位埋深为原始地面下0.5米。 2、排水工程 郑东新区龙子湖区晨晖路等四条道路工程施工四标段雨、污水管道工程本标段施工范围为K3+100-K4+264.38，雨水管道采用单侧布置，雨水工程位于道路中心线处， 本工程雨水管采用钢筋混凝土二级承插管沙石垫层，检查井管道检查井按06MS201-3选取检查井，基础为C25砼，混凝土垫层下应增设200mm厚水泥石灰稳定土4:12:84垫层，垫层每侧比基础宽出
第九章（一）污水工程沟槽开挖与支护专项施工方案 一、编制依据及原则 1、《市政排水管渠工程质量检验评定标准》 2、《给排水构筑物工程施工及验收规范》（GB50141-2012） 3、《给排水管道工程施工及验收规范》（GB50268-2012） 4、本工程施工图纸及施工组织设计等文件 二、工程概况 本项目为祥和大街污水管线二标段工程，具体须做专项计划的施工段包括：W17~W30，W61~W65，W96~W97挖深在米以上均需做支护专项设计方案，W17~W30污水管道管径D400HDPE 塑钢缠绕排水管，W61~W65D800HDPE塑钢缠绕排水管，W96~W97D1000HDPE塑钢缠绕排水管，其中W17~W30此段依据地勘报告地下水较深，土质较好均为粉质粘土，此段采用大开挖按照50%放坡，并且分层错层进行开挖，错层宽度米，W61~W65，W96~W97，此两段须做支护开挖。其他段考虑放坡开挖，放坡系数1：1. 三、施工总体部署 施工准备 、施工队伍进场后，先进行场地的整理，及时进行测量放样，准确放出管道布置的轴线和沟槽开挖的边线。 、机械设备与材料抓紧落实进场，所需的材料设备必须准备齐全，要满足图纸设计要求以及相应规范要求。 、落实管道供应厂家，进行认真考查和认可，选定供应厂商，在保证质量的前提下，要求其具备足够的日生产能力，保证供应，满足施工进度要求。 、管道施工前进行认真的技术质量安全交底，分工明确，责任到人。 施工安排及方法 依据施工图纸,管道沟槽开挖深度约6米。因此采用上部放坡开挖、下部钢板桩支护两次成槽的挖土方法，先考虑将表土挖除一层（~ 左右），有效降低沟槽深度，然后打设钢板桩，再开挖沟槽，采用一道支撑围护，铺设管道。 、施工方案 、管道施工工艺流程 测量放线→第一次土方开挖→打设钢板桩→沟槽开挖及支护→管道基础施工→铺设管道→检查井施工→沟槽回填 、测量放线 根据设计施工图，测设管道中心线和检查井中心位置，设立中心桩。管道中心线和井中心位置经施工单位自检合格后报监理复核，合格后方可在施工中使用。 根据施工管道直径大小，按规定的沟槽宽度测放出边线，开挖前用石灰划线来控制，对于井位置的确定通过在沟槽外两侧设置控制桩来进行控制，并记录两桩至井中心的距离，以备校核。 、第一次土方开挖 按照测量放出的开挖线，进行第一次开挖，将表层 ~ 厚左右的土层开挖，上口宽度按照管径的大小和开挖深度来确定，按照《给排水管道工程施工及验收规范》（GB50268-2012）确定开挖边坡坡度为 1：1，这样可以有效降低沟槽的深度，挖出的土离槽口尽量远,2m以外，堆土高度宜大于，或者尽量远离堆放，以减小土压力对沟槽的影响。
（8）沟槽土方开挖施工 A施工前准备 为了便于施工及有利于沟槽的稳定，土方开挖前先做好定位放线工作，及时配合土方运输班组做好清表工作。 按照要求，沿土方运输边放好开挖边线，在槽边设置排水沟和集水井，做好地表水的排除工作。 （A）沟槽开挖顺序 土方开挖由专人指挥，严格遵循“分层开挖、严禁超挖”及“大基槽小开挖”的原则。 当挖至标高接近沟槽底板标高时，边抄平边配合人工清槽，防止超挖，沟槽地板30cm的土方由人工进行清理，并由挖机带走。 在设计要求有底板的沟槽开挖时，沟槽开挖施工至基础底板标高时，应及时完成石子垫层、素砼基础铺设工作。在前一块完成土方后开挖及垫层、基础施工后，才能进行下一块相邻区块的土方开挖。 （B）沟槽排水 为保持开挖的沟槽内无积水直到施工完成，因此必须认真做好沟槽排水工作。首先在沟槽顶面两侧设排水沟以堵截地面上的雨水和明水流入沟槽内；另外在槽底两侧设置排水明沟，并在每个井段设置集水坑，并配备足够数量的水泵进行抽水，确保沟槽内无积水。 （C）车辆行车及机械配备 土方不得堆积在沟槽边，可组织车辆将开挖出的土方进行临时转移。车辆所经过的场地利用原道路，车辆远离沟槽围护行走。计划配置挖掘机及自卸车，实际按施工进度及天气、交通等状况增减机械。
B组织、协调管理 开挖由项目经理直接负责，控制好人员、机械，确保开挖工序的稳步进行，施工员做好测量放线，控制好边坡的稳定，由专职安全员组织人员及时检查安全情况，边坡稳定情况由专业技术负责人专门负责，全天候检测，并及时上报检测数据。 现场协调由施工员负责，主要负责协调沟槽土方开挖和土方运输的施工。 提前编制好开挖进度计划表，组织人员机械施工。 C应急措施及注意事项 （A）应急措施 在基槽开挖期间，设专人检查基槽稳定，发现问题及时能报有关施工负责人员，便于及时处理。 在施工中如发现局部边坡位移较大，须立即停止开挖，待稳定后继续开挖。 如施工过程中发现水量过大，及时增设井点处理。 项目部应设立以项目经理为首的应急救援指挥小组，不定期的举行应急救援预案的演习。并将演习经过用书面的形式记录下来，上报公司安全科备案。 （B）注意事项 沟槽临边不得堆积弃土，不得堆放建筑材料、存放机械、水泥罐及行车。沟槽边外部荷载不得大于15kpa。 沟槽边不得有常流水，防止渗水进入沟槽及掏空钢板桩后背土体，降低钢板桩支护的稳定。 D沟槽四周的安全围护 沟槽四周采用移动式护栏维护。 E安全文明施工
JL—A002 施工组织设计（方案）报审表 工程名称：四川省泸县第九建筑工程有限公司编号： 注：本表由施工单位填写，一式三份，连同施工组织设计一并送项目监理机构审查。建设、监理、施工单位各留一份。 四川省建设厅制
施工组织设计审核意见表施工单位：四川省泸县第九建筑工程有限公司
攀枝花市盐边县南部片区供水一期工程—红格、益民、新九片区工农业用水工程项目（B8+000～B12+295，C0+000～C2+047、D0+000～ D1+373Ⅳ标段）管道工程施工） 管沟开挖专项施工方案 、 编制单位：四川省泸县第九建筑工程有限公司 编制人：陈刚 审核人： 审批人： 编制日期：
目录 一、工程概况： (3) 二、防汛防雨要求 (3) 三、沟槽的临时排水系统 (3) 四、沟槽施工 (4) 五、监护措施 (8) 六、地下管线和周围构筑物的保护 (8) 七、安全生产措施 (10) 八、文明施工措施 (12) 九、质量标准： (14)
一、工程概况： 攀枝花市盐边县南部片区供水一期工程—红格、益民、新九片区工农业用水工程项目（B8+000～B12+295，C0+000～C2+047、D0+000～D1+373Ⅳ标段）管道工程。 本标段位于攀枝花市盐边县南部片区供水一期工程—红格、益民、新九片区，全长约8000余米。按照相关文件的要求，特编制本深沟槽专项施工方案。 二、防汛防雨要求 本工程全部施工期为 120 施工日历天，预计在5月份开工。施工期间有遇到攀枝花汛期及雨季。所以对防汛防雨采取经常性的措施，采取如下应急措施： 1．工程项目部准备5—10 台备用抽水泵防备下暴雨时急用。 2．气象预报有暴雨时，工地增派施工人员和电工值班，以便 及时参加排水。 3．对暴雨积水时，服从指挥部和相关人员对抢险救灾工作的 整体安排。 三、沟槽的临时排水措施按照不同路段的实际情况进行安排 1、地面排水：管道施工期间设置临时排水设施。临时排水 通道设置设在各个不同路段，并在正式施工前完成临时排水通道的设置。 2、沟槽内排水：在管道底部设0.3×0.3的排水边沟且每隔50m 设一集水井以φ100mm口径污水泵抽排。 四、沟槽施工 关于沟槽开挖措施：
阳光二路（新湾路～长港路）道路排水工程 沟槽开挖及支护专项 安全方案 武汉市江汉区城建市政工程处 2011年3月
目录第一节工程概况 第二节施工准备工作 第三节钢板桩支护 第四节沟槽施工 第五节沟槽排水降水措施 第六节排水结构部分施工方法 第七节沟槽回填夯实 第八节钢板桩的拔除 第九节沟槽监测措施 第十节质量保证措施 第十一节安全施工措施 第十二节文明施工措施 第十三节安全事故应急预案
第一节工程概况 一、建设项目概述 1、工程现状及施工范围阳光二路位于江汉区常青片区，是常青片区内部的一条重要城市支路。工程北起新湾路（K0+000），南止于长港路（K0+259.432）。工程实施起点K0+005.051，与现状新湾路车行道边接顺，工程实施止点K0+251.591，与现状长港路车行道边接顺，工程实施全长246.54m. 该区域排水系统属于机场河排水系统，雨污分流。依据规划，在设计道路西侧，距设计道路中线0.5米处，布置一排d400的排水管道，在设计道路西侧，距设计道路中线3米处，布置一排d600的排水管道。管道拟采用高密度聚乙烯HDPE中空壁缠绕管。管道接口为电热熔带链接，管道底铺15cm厚碎石+15cm厚中粗砂基础垫层，要求偎砂回填至管顶以上50cm后方可回填粘土。路面排水管道采用承插式钢筋砼排水管Ⅱ级，120°砂石基础，橡胶圈接口。 2、工程建设内容 阳光二路投标工作内容包括新建机动车道、人行道、新建排水管道。机动车行道结构是22cmf r≥4.5Mpa混凝土路面+30cm厚水泥稳定碎石基础（5：95）分2层碾压。人行道结构：从上至下依次为6cm厚预制C30彩色混凝土步砖+2cm厚M10水泥砂浆座层+15cm厚水泥稳定碎石基础（5：95）。 二、工程地质条件 1、场地土类别
江海大道东段快速化改造E标段 沟 槽 土 方 开 挖 工 程 专 项 施 工 方 案 编制人： 审核人： 审批人： 上海城建市政工程（集团）有限公司第二分公司 2015 年1 月 沟槽土方开挖工程专项施工方案 一、工程概况： 本工程布置一条雨水管道和污水管道，雨水管道管位设道路东侧非机动车道下，距离道路中心线14.0 米处，雨水经收集后排入南侧中山北路三期雨水主管。 污水管道铺设在道路西侧非机动车道下，距道路中心线14.0m。污水经收集后排入南侧中山北路三期污水主管。 1．雨水管材、接口 雨水管管径为D300～D1200。管材选用国标二级钢筋混凝土管，管道为承插式，O型橡胶圈接口。 雨水口连接管采用国标二级钢筋混凝土管，管径D300，承插式管道，O 型橡胶圈接口，雨水口连接管坡度为0.5%。 2．检查井及雨水口 采用C25 混凝土底板，砖砌墙身，预制盖板采用C30钢筋砼。 雨水口采用单箅雨水口，雨水口井箅及盖座采用钢纤维混凝土井箅。 3．污水管材、接口 污水管道布置于道路西侧的非机动车道下，距离道路中心线14.0米处，管径为 DN300～DN400，管材选用高密度聚乙烯(HDPE)双壁波纹管材，环刚度≥8KN/m2,管道接口采用单层承口+弹性密封橡胶圈连接。 二、防汛防雨要求 本工程施工工期为120 施工日历天，预计在5月份开工。施工期间有遇到汛期及雨季。所以对防汛防雨采取经常性的措施，采取如下应急措施： 工程项目部准备5—10 台备用抽水泵防备下暴雨时急用。
2．气象预报有暴雨时，工地增派施工人员和电工值班，以便及时参加排水。 3．对暴雨积水时，服从指挥部和相关人员对抢险救灾工作的整体安排。 三、沟槽的临时排水措施按照不同路段的实际情况进行安排 1、地面排水：管道施工期间设置临时排水设施。临时排水通道设置设在各个不同路段，并 在正式施工前完成临时排水通道的设置。 2、沟槽内排水：在管道底部设0.3×0.3 的排水边沟且每隔50m 设一集水井以φ100mm口径污水泵抽排。 3、沟槽设为30 米一节，一天完成两节共60 米。 四、沟槽施工 关于沟槽开挖措施： 测放沟槽的开挖中心线，确定槽口开挖宽度，并用石灰线标明开挖边线,开挖过程中如遇有 土质较差的地段应加大开槽坡度，开挖时应及时安设龙门板，控制中线和槽底高程。开 挖口线5 米以内，不得堆土或堆放杂物。 五、施工工艺 1、施工方法 （1）、施工准备 施工放样 根据设计图纸及管道中心线和水准点正确地进行管道的测量放样工作（主要测定管道中线、附属构造物位置、堆土料界线、中心桩、方向桩，并设置固定可靠的护桩），使该工程施工的第一项工程内容。测量放样工作的准确性，对施工进度、质量有直接影响。因此施工测量工作要符合设计要求，做到正确无误。 材料要求 钢筋砼管进场后必须进行验收，不允许有裂缝、缺角等缺陷的管材进场，对于工程所用管道必须并提供质量鉴定书和质量检测报告，管子运到场地后，经质量鉴定通过后，方可使用。 水泥、砂、石等材料经试验合格后方可使用。 （2）、沟槽开挖 沟槽开挖采用机械挖土、人工修正的并用方法，基底20-30cm土方人工清理至设计标高，边坡配以人工修整。沟槽边坡必须满足规范要求并根据现场土质情况进行调整，本方案拟定沟槽开挖边坡为1：0.67。施工时不得扰动原状土，严禁超挖，如发生超挖或扰动，必须按规程要求进行地基处理后，方可进行管道基础施工，对开挖2 米以上及土质较差的地段根据实际情况两侧打设钢板桩。 开挖沟槽，基础不能当天铺设时，必须将基底土方留住，等到做基础的当天再挖至设计标高，以免沟槽长时间暴露。 （3）、管道基础 本工程钢筋砼管基采用素混凝土带形基础及钢筋混凝土带形基础，沟槽开挖完成后，经监 理验收合格后，即可进行基础施工。 、布管、下管、安管 工程所需的施工材料，沿管线走向布管，局部地段设堆管区，布管时以考虑不影响交通及 不影响沟槽安全和施工方便为原则，在布管中承口方向应和敷管方向一致。 采用机械下管，人工安装，管道铺设时承口朝上游，逐段井位施工。下管前严格检查管道质量，对于有质量问题的管材，绝不使用。待管子稳定好后，及时浇筑管座，并按设计及规范要求逐步进行管道胸腔及管顶回填。下管需要临时间断时，应用堵板将管口封严，再
沟槽开挖专项施工方案二〇一五年五月二十八日
目录 第一章工程概况 1、工程简介 2、地质情况 第二章开挖方案的确定 1、边坡确定 2、沟漕开挖尺寸的确定 3、开挖断面的选择 4、开挖线路 第三章土方开挖施工方案 1、施工准备 2、施工技术要求 3、成品保护 4、沟槽开挖的安全措施
第一章工程概况 1、工程简介 2、地质情况 （1）清基面及沟槽底高程 ①该深挖段清表后地面高程为：102.25m～104.50m； ②开挖后沟槽底高程在：97.59m～97.25m间； ③基坑最大开挖深度7.25m。 （2）周边环境 基坑两侧为防洪堤和路基清表后作业面，无建筑物、堆放物和地下管道，场地开阔，便于工程施工。 （3）地质情况 根据地质报告该堤基地质结构类型主要为双层结构（Ⅱ2类），上部分布有淤泥质土，厚度一般为0.50m～1.50m；该层承载力极低，属高压缩性土，不能做为路基和堤基土使用，需要清除换填；该层下部为粉土粘土，厚度为5.2m ～6.8m。 （4）地下水位 根据地质报告，该地段地下水主要有基岩裂隙和第四系堆积层中的孔隙潜水两种类型，前者埋藏于基岩裂隙中，水量贫乏，受大气降水和上部孔隙潜水补给，排泄于河床。孔隙潜水分布于第四系松散砂及砂砾卵石层中，洪
水期具微承压性质，地下水埋深一般为4.00～6.00m，地下水动态与水文气象、地形条件极为密切，枯水期地下水补给河水，丰水期河水侧向补给地下水，地下水位年动态变幅5.00～6.00m。地下水位高程一般为96.00～97.00m。 第二章开挖方案的确定 1、边坡确定 该开挖段周边地面开阔，附近无建筑物和地下管道，根据土质报告，地下水位埋深4.00～6.00m，高程在96.00～97.00m间，本工程沟槽底高程在97.59m～97.25m间，所以暂不考虑施工降排水措施。本工程的土质分别为①淤泥质土，厚度一般为0.5m～1.50m，该土质不能用于工程基础，已按要求清除；②粉质土，厚度5.2m～6.8m，土质较好，该层为主要开挖层。根据规范及工程实际情况该沟槽采取放坡开挖，不考虑支撑措施，放坡系数取1：0.67。 2、沟槽开挖尺寸的确定 根据图纸尺寸，箱涵沟槽底部的开挖宽度为7.70m（含两侧工作面），根据放坡系数则沟槽顶部宽度为：W= B+2×n×H，式中n为放坡系数，H为开挖深度。最大开挖深度按7.25m计算，则沟槽顶最大开挖宽度为： W=7.70+2*0.67*7.25=17.42m。 3、沟槽开挖断面的选择 在保证工程质量和安全的前提下，综合考虑减少开挖量、缩短工期、方便槽内施工等因素，根据现场土质情况、埋深、施工期气候等条件，本标段的箱涵沟槽断面决定采用梯形槽和马道结合的形式，针对本工程的特点，土方采取放坡分两层开挖，第一层开挖深度为3.0m，开挖土方直接装自卸汽
目录 第一章工程概况--------------------------------------------------------1 一、工程简介-------------------------------------------------------1 二、设计简介-------------------------------------------------------1 三、编制依据-------------------------------------------------------1 四、施工方法总说明-------------------------------------------------1 第二章施工方案及工艺------------------------------------------2 一、施工准备----------------------------------------------------------------------------------2 二、测量放线----------------------------------------------------------------------------------2 三、沟槽排水和沟槽降水-------------------------------------------------------------------2 四、沟槽的开挖和沟槽支护----------------------------------------------------------------4 五、管道基础的施工-------------------------------------------------------------------------5 六、铺设管道----------------------------------------------------------------------------------6 七、窨井砌筑----------------------------------------------------------------------------------7 八、闭水试验----------------------------------------------------------------------------------8 九、沟槽回填----------------------------------------------------------------------------------8 第三章管道施工的质量工期保证措施----------------------------10 第四章安全文明施工保证措施-----------------------------------11
沟槽开挖、外运弃土、回填等工程的施工方案 一、工程概况及工程特点 本工程为西安高新区草堂科技产业基地纬十路（西太路-草堂基地污水厂）污水管道工程及污水处理厂出水管道工程。 设计范围西起南北七号路，东至草堂污水厂，污水管道起点位于规划纬十路与西太路交叉处，上游接纬十路（南北七号路-西太路）已设计d1800mm污水管道，管道走向：自起点向东穿越西太路后于西太路东侧预留绿化带内（西太路道路中心线南侧45.4-51.3m，即规划西太路南辅道中心线北侧20米处）沿西太路东北方向敷设至污水厂南侧规划路，在折向东沿污水厂南侧规划路（规划道路中线南5m）敷设至污水厂西侧规划路，再折北沿污水厂西侧规划路（规划道路中线东5.5m）敷设至终点污水厂预留的d1800mm进水预埋管道。设计污水管道管径为d1800mm，总长度1559.6m，管道服务区总面积约20平方公里。 设计污水厂尾水管道起自污水厂东侧规划路，上游接污水厂厂区已设计GY18井向东d1800mm预埋管道，Y12厂外事故溢流管d1500mm预埋管道，管道自西向东沿现状大良村生产路铺设203米至太平峪河西侧河提路，再折向北沿河提路敷设约174米最终向东入太平峪河。尾水管道设计总长度377米，管径d1800mm。溢流管设计总长度390米，管径d1500mm。根据《西安高新区草堂科技产业基地污水处理厂沿土工程勘察报告（详勘）》显示：该工程施工范围内场地底层自上而下依次为耕土，粉土、砾砂、卵石。由于沟槽挖深比较深且地下水位比较高，沟槽开挖施工难度比较大。本工程沟槽开挖外包宽28m，基坑平均挖深10m，土方开挖量约25万m3。 二、沟槽开挖 1、沟槽开挖施工组织 本工程土石方量约25万m3，计划安排2台240挖掘机分段在沟槽内开挖装土，运土车辆按开挖进度配备。最大出土量1200m3/天，最小出土方量600m3/天。 2、沟槽开挖工艺流程见下图 沟槽开挖工艺流程图
