《钢结构》复习资料
- 格式:doc
- 大小:225.50 KB
- 文档页数:7

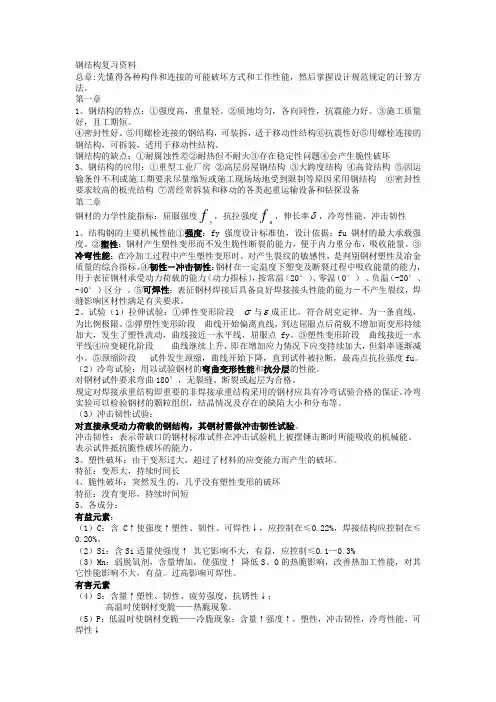

钢结构复习资料总章:先懂得各种构件和连接的可能破坏方式和工作性能,然后掌握设计规范规定的计算方法。
第一章1、钢结构的特点:①强度高,重量轻。
②质地均匀,各向同性,抗震能力好。
③施工质量好,且工期短。
④密封性好。
⑤用螺栓连接的钢结构,可装拆,适于移动性结构⑥抗震性好⑤用螺栓连接的钢结构,可拆装,适用于移动性结构。
钢结构的缺点:①耐腐蚀性差②耐热但不耐火③存在稳定性问题④会产生脆性破坏3、钢结构的应用:①重型工业厂房②高层房屋钢结构③大跨度结构④高耸结构⑤因运输条件不利或施工期要求尽量缩短或施工现场场地受到限制等原因采用钢结构⑥密封性要求较高的板壳结构⑦需经常拆装和移动的各类起重运输设备和钻探设备第二章钢材的力学性能指标:屈服强度f y,抗拉强度f u,伸长率δ,冷弯性能,冲击韧性1、结构钢的主要机械性能①强度:fy 强度设计标准值,设计依据;fu钢材的最大承载强度。
②塑性:钢材产生塑性变形而不发生脆性断裂的能力,便于内力重分布,吸收能量。
③冷弯性能:在冷加工过程中产生塑性变形时,对产生裂纹的敏感性,是判别钢材塑性及冶金质量的综合指标。
④韧性-冲击韧性:钢材在一定温度下塑变及断裂过程中吸收能量的能力,用于表征钢材承受动力荷载的能力(动力指标),按常温(20°)、零温(0°)、负温(-20°、-40°)区分。
⑤可焊性:表征钢材焊接后具备良好焊接接头性能的能力-不产生裂纹,焊缝影响区材性满足有关要求。
2、试验(1)拉伸试验:①弹性变形阶段σ与ε成正比,符合胡克定律,为一条直线,为比例极限。
②弹塑性变形阶段曲线开始偏离直线,到达屈服点后荷载不增加而变形持续加大,发生了塑性流动,曲线接近一水平线,屈服点fy。
③塑性变形阶段曲线接近一水平线④应变硬化阶段曲线继续上升,即在增加应力情况下应变持续加大,但斜率逐渐减小。
⑤颈缩阶段试件发生颈缩,曲线开始下降,直到试件被拉断,最高点抗拉强度fu。

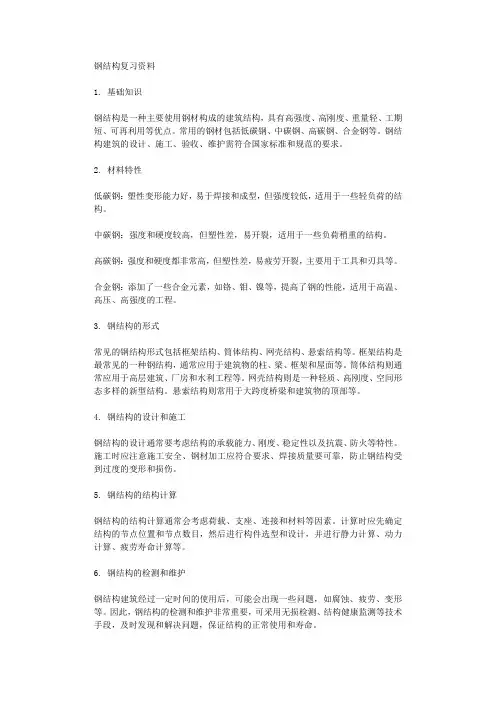

钢结构复习资料1. 基础知识钢结构是一种主要使用钢材构成的建筑结构,具有高强度、高刚度、重量轻、工期短、可再利用等优点。
常用的钢材包括低碳钢、中碳钢、高碳钢、合金钢等。
钢结构建筑的设计、施工、验收、维护需符合国家标准和规范的要求。
2. 材料特性低碳钢:塑性变形能力好,易于焊接和成型,但强度较低,适用于一些轻负荷的结构。
中碳钢:强度和硬度较高,但塑性差,易开裂,适用于一些负荷稍重的结构。
高碳钢:强度和硬度都非常高,但塑性差,易疲劳开裂,主要用于工具和刃具等。
合金钢:添加了一些合金元素,如铬、钼、镍等,提高了钢的性能,适用于高温、高压、高强度的工程。
3. 钢结构的形式常见的钢结构形式包括框架结构、筒体结构、网壳结构、悬索结构等。
框架结构是最常见的一种钢结构,通常应用于建筑物的柱、梁、框架和屋面等。
筒体结构则通常应用于高层建筑、厂房和水利工程等。
网壳结构则是一种轻质、高刚度、空间形态多样的新型结构。
悬索结构则常用于大跨度桥梁和建筑物的顶部等。
4. 钢结构的设计和施工钢结构的设计通常要考虑结构的承载能力、刚度、稳定性以及抗震、防火等特性。
施工时应注意施工安全、钢材加工应符合要求、焊接质量要可靠,防止钢结构受到过度的变形和损伤。
5. 钢结构的结构计算钢结构的结构计算通常会考虑荷载、支座、连接和材料等因素。
计算时应先确定结构的节点位置和节点数目,然后进行构件选型和设计,并进行静力计算、动力计算、疲劳寿命计算等。
6. 钢结构的检测和维护钢结构建筑经过一定时间的使用后,可能会出现一些问题,如腐蚀、疲劳、变形等。
因此,钢结构的检测和维护非常重要,可采用无损检测、结构健康监测等技术手段,及时发现和解决问题,保证结构的正常使用和寿命。
7. 钢结构的应用领域钢结构应用于各行各业,在建筑、电力、交通、石油、化工、航天等领域均有广泛应用。
常见的应用包括建筑物、大跨度桥梁、高速公路、立交桥、航空场、船舶等。
以上是钢结构复习资料的基本内容,希望能对学习和应用钢结构的人员有所帮助。

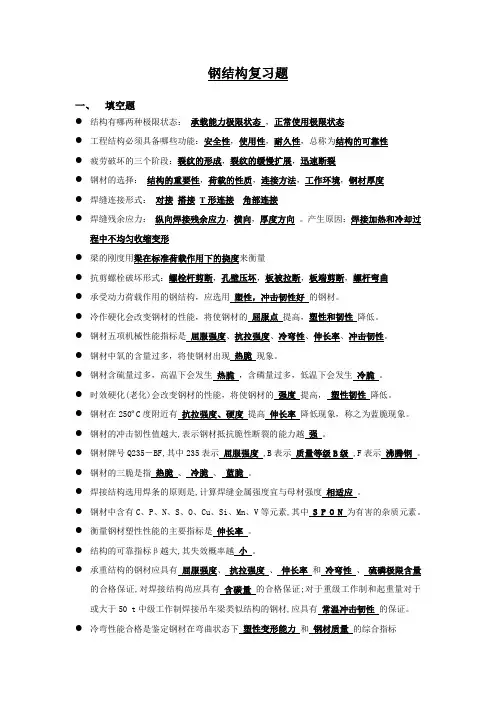

钢结构复习题一、填空题●结构有哪两种极限状态:承载能力极限状态,正常使用极限状态●工程结构必须具备哪些功能:安全性,使用性,耐久性,总称为结构的可靠性●疲劳破坏的三个阶段:裂纹的形成,裂纹的缓慢扩展,迅速断裂●钢材的选择:结构的重要性,荷载的性质,连接方法,工作环境,钢材厚度●焊缝连接形式:对接搭接T形连接角部连接●焊缝残余应力:纵向焊接残余应力,横向,厚度方向。
产生原因:焊接加热和冷却过程中不均匀收缩变形●梁的刚度用梁在标准荷载作用下的挠度来衡量●抗剪螺栓破坏形式:螺栓杆剪断,孔壁压坏,板被拉断,板端剪断,螺杆弯曲●承受动力荷载作用的钢结构,应选用塑性,冲击韧性好的钢材。
●冷作硬化会改变钢材的性能,将使钢材的屈服点提高,塑性和韧性降低。
●钢材五项机械性能指标是屈服强度、抗拉强度、冷弯性、伸长率、冲击韧性。
●钢材中氧的含量过多,将使钢材出现热脆现象。
●钢材含硫量过多,高温下会发生热脆,含磷量过多,低温下会发生冷脆。
●时效硬化(老化)会改变钢材的性能,将使钢材的强度提高,塑性韧性降低。
●钢材在250ºC度附近有抗拉强度、硬度提高伸长率降低现象,称之为蓝脆现象。
●钢材的冲击韧性值越大,表示钢材抵抗脆性断裂的能力越强。
●钢材牌号Q235-BF,其中235表示屈服强度 ,B表示质量等级B级 ,F表示沸腾钢。
●钢材的三脆是指热脆、冷脆、蓝脆。
●焊接结构选用焊条的原则是,计算焊缝金属强度宜与母材强度相适应。
●钢材中含有C、P、N、S、O、Cu、Si、Mn、V等元素,其中S P O N为有害的杂质元素。
●衡量钢材塑性性能的主要指标是伸长率。
●结构的可靠指标β越大,其失效概率越小。
●承重结构的钢材应具有屈服强度、抗拉强度、伸长率和冷弯性、硫磷极限含量的合格保证,对焊接结构尚应具有含碳量的合格保证;对于重级工作制和起重量对于或大于50 t中级工作制焊接吊车梁类似结构的钢材,应具有常温冲击韧性的保证。
●冷弯性能合格是鉴定钢材在弯曲状态下塑性变形能力和钢材质量的综合指标● 薄板的强度比厚板略 高 。

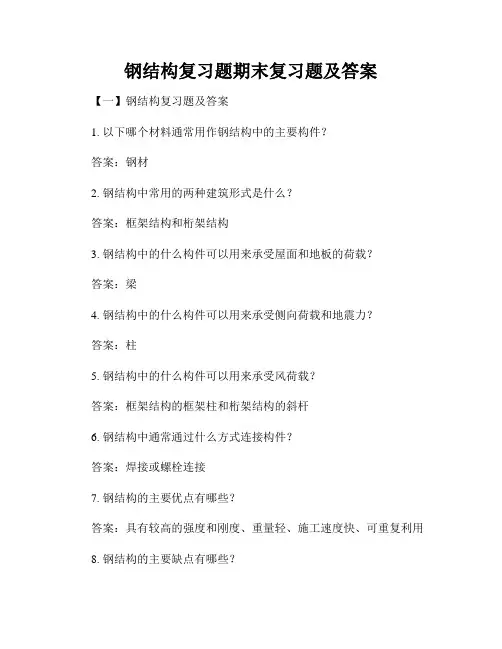

钢结构复习题期末复习题及答案【一】钢结构复习题及答案1. 以下哪个材料通常用作钢结构中的主要构件?答案:钢材2. 钢结构中常用的两种建筑形式是什么?答案:框架结构和桁架结构3. 钢结构中的什么构件可以用来承受屋面和地板的荷载?答案:梁4. 钢结构中的什么构件可以用来承受侧向荷载和地震力?答案:柱5. 钢结构中的什么构件可以用来承受风荷载?答案:框架结构的框架柱和桁架结构的斜杆6. 钢结构中通常通过什么方式连接构件?答案:焊接或螺栓连接7. 钢结构的主要优点有哪些?答案:具有较高的强度和刚度、重量轻、施工速度快、可重复利用8. 钢结构的主要缺点有哪些?答案:易受腐蚀、保温性能较差9. 钢结构在哪些领域应用广泛?答案:工业厂房、商业建筑、高层建筑、体育场馆、桥梁等10. 钢结构的设计、制造和施工需要符合哪些标准和规范?答案:国家钢结构设计规范、国家钢结构构件制造和施工质量验收规范等相关标准和规范。
【二】钢结构复习题答案解析1. 钢材通常用作钢结构中的主要构件,因为钢材具有较高的强度和刚度,能够承受较大的荷载。
2. 框架结构是由柱、梁和节点组成的,节点通常由焊接、螺栓连接等方式连接构件。
框架结构适用于建筑物的框架、屋面和地板的结构。
桁架结构由斜杆和节点组成,斜杆通常由焊接连接构件。
桁架结构适用于需要大空间覆盖且对重量要求较轻的建筑物。
3. 梁是钢结构中的主要构件之一,可以用来承受屋面和地板的荷载。
梁通常横跨在柱子之间,将屋面和地板的荷载传递给柱子。
4. 柱是钢结构中的主要构件之一,可以用来承受侧向荷载和地震力。
柱子通常直立于地面,将侧向荷载和地震力传递到地基。
5. 框架结构的框架柱和桁架结构的斜杆可以用来承受风荷载。
这些构件通常由焊接或螺栓连接到梁和柱上,形成一个稳定的结构来抵御风力。
6. 钢结构中通常通过焊接或螺栓连接构件。
焊接是将金属材料加热到熔化状态,并用熔化的材料连接两个或多个构件的方法。
螺栓连接是通过螺栓和螺母将构件连接在一起的方式。

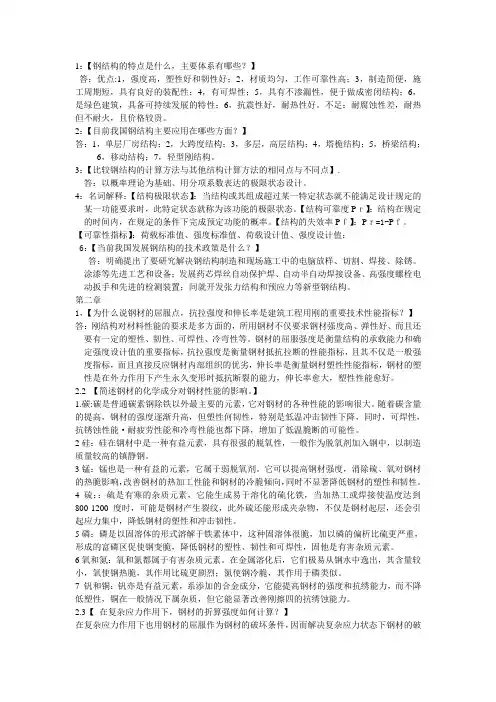

1:【钢结构的特点是什么,主要体系有哪些?】答:优点:1,强度高,塑性好和韧性好;2,材质均匀,工作可靠性高;3,制造简便,施工周期短,具有良好的装配性;4,有可焊性;5,具有不渗漏性,便于做成密闭结构;6,是绿色建筑,具备可持续发展的特性;6,抗震性好,耐热性好。
不足:耐腐蚀性差,耐热但不耐火,且价格较贵。
2:【目前我国钢结构主要应用在哪些方面?】答:1,单层厂房结构;2,大跨度结构;3,多层,高层结构;4,塔桅结构;5,桥梁结构;6,移动结构;7,轻型刚结构。
3:【比较钢结构的计算方法与其他结构计算方法的相同点与不同点】.答:以概率理论为基础、用分项系数表达的极限状态设计。
4:名词解释:【结构极限状态】:当结构或其组成超过某一特定状态就不能满足设计规定的某一功能要求时,此特定状态就称为该功能的极限状态。
【结构可靠度Pr】:结构在规定的时间内,在规定的条件下完成预定功能的概率。
【结构的失效率Pf】:Pr=1-Pf。
【可靠性指标】:荷载标准值、强度标准值、荷载设计值、强度设计值:6:【当前我国发展钢结构的技术政策是什么?】答:明确提出了要研究解决钢结构制造和现场施工中的电脑放样、切割、焊接、除锈。
涂漆等先进工艺和设备;发展药芯焊丝自动保护焊、自动半自动焊接设备、高强度螺栓电动扳手和先进的检测装置;间就开发张力结构和预应力等新型钢结构。
第二章1,【为什么说钢材的屈服点,抗拉强度和伸长率是建筑工程用刚的重要技术性能指标?】答:刚结构对材料性能的要求是多方面的,所用钢材不仅要求钢材强度高、弹性好、而且还要有一定的塑性、韧性、可焊性、冷弯性等。
钢材的屈服强度是衡量结构的承载能力和确定强度设计值的重要指标,抗拉强度是衡量钢材抵抗拉断的性能指标,且其不仅是一般强度指标,而且直接反应钢材内部组织的优劣,伸长率是衡量钢材塑性性能指标,钢材的塑性是在外力作用下产生永久变形时抵抗断裂的能力,伸长率愈大,塑性性能愈好。

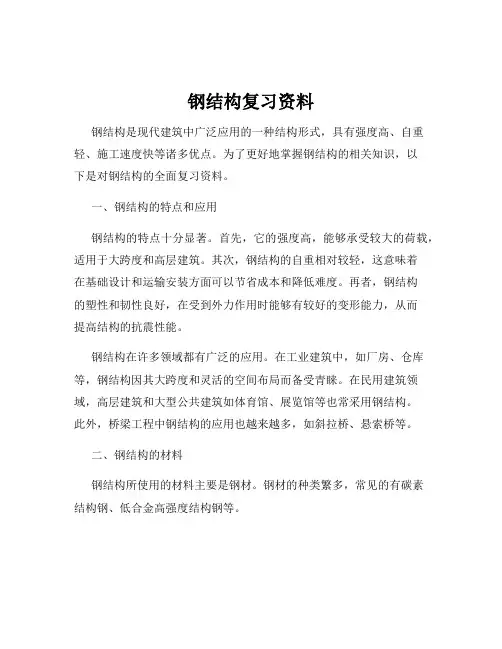

钢结构复习资料钢结构是现代建筑中广泛应用的一种结构形式,具有强度高、自重轻、施工速度快等诸多优点。
为了更好地掌握钢结构的相关知识,以下是对钢结构的全面复习资料。
一、钢结构的特点和应用钢结构的特点十分显著。
首先,它的强度高,能够承受较大的荷载,适用于大跨度和高层建筑。
其次,钢结构的自重相对较轻,这意味着在基础设计和运输安装方面可以节省成本和降低难度。
再者,钢结构的塑性和韧性良好,在受到外力作用时能够有较好的变形能力,从而提高结构的抗震性能。
钢结构在许多领域都有广泛的应用。
在工业建筑中,如厂房、仓库等,钢结构因其大跨度和灵活的空间布局而备受青睐。
在民用建筑领域,高层建筑和大型公共建筑如体育馆、展览馆等也常采用钢结构。
此外,桥梁工程中钢结构的应用也越来越多,如斜拉桥、悬索桥等。
二、钢结构的材料钢结构所使用的材料主要是钢材。
钢材的种类繁多,常见的有碳素结构钢、低合金高强度结构钢等。
碳素结构钢根据屈服强度的不同分为几个等级,如 Q235 钢等。
低合金高强度结构钢则通过添加少量的合金元素,提高了钢材的强度和综合性能。
钢材的性能指标包括强度、塑性、韧性、冷弯性能和可焊性等。
强度是钢材最重要的性能指标之一,通常用屈服强度和抗拉强度来表示。
塑性通过伸长率和断面收缩率来衡量,反映了钢材在破坏前的变形能力。
韧性则表示钢材抵抗冲击荷载的能力。
冷弯性能可以检验钢材在常温下的弯曲变形能力,也是衡量钢材质量的一个重要指标。
可焊性则关系到钢结构的连接质量。
三、钢结构的连接钢结构的连接方式主要有焊接、螺栓连接和铆钉连接三种。
焊接连接是钢结构中最常用的连接方式之一。
它具有不削弱构件截面、构造简单、节省钢材等优点。
但焊接过程中容易产生焊接残余应力和焊接变形,需要采取相应的措施进行控制。
螺栓连接分为普通螺栓连接和高强度螺栓连接。
普通螺栓连接施工简单,但连接强度相对较低。
高强度螺栓连接具有强度高、连接可靠等优点,但施工要求较为严格。
铆钉连接在钢结构中的应用相对较少,因为其施工复杂、劳动强度大。

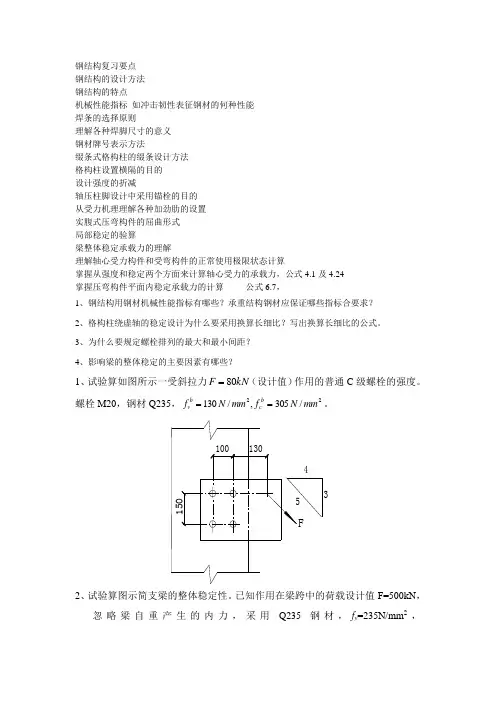

钢结构复习要点
钢结构的设计方法
钢结构的特点
机械性能指标 如冲击韧性表征钢材的何种性能
焊条的选择原则
理解各种焊脚尺寸的意义
钢材牌号表示方法
缀条式格构柱的缀条设计方法
格构柱设置横隔的目的
设计强度的折减
轴压柱脚设计中采用锚栓的目的
从受力机理理解各种加劲肋的设置
实腹式压弯构件的屈曲形式
局部稳定的验算
梁整体稳定承载力的理解
理解轴心受力构件和受弯构件的正常使用极限状态计算
掌握从强度和稳定两个方面来计算轴心受力的承载力,公式4.1及4.24
掌握压弯构件平面内稳定承载力的计算 公式6.7,
1、钢结构用钢材机械性能指标有哪些?承重结构钢材应保证哪些指标合要求?
2、格构柱绕虚轴的稳定设计为什么要采用换算长细比?写出换算长细比的公式。
3、为什么要规定螺栓排列的最大和最小间距?
4、影响梁的整体稳定的主要因素有哪些?
1、试验算如图所示一受斜拉力kN F 80=(设计值)作用的普通C 级螺栓的强度。
螺栓M20,钢材Q235,22/305,/130mm N f mm N f b c b v ==。
3
2、试验算图示简支梁的整体稳定性。
已知作用在梁跨中的荷载设计值F=500kN ,
忽略梁自重产生的内力,采用Q235钢材,f y =235N/mm 2,。

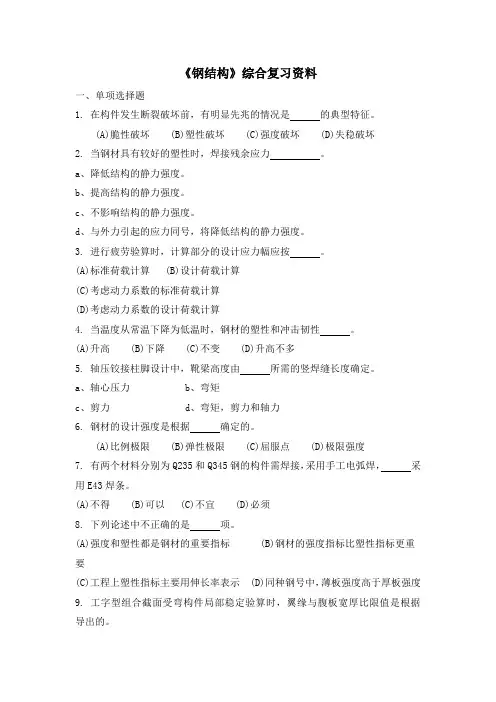

《钢结构》综合复习资料一、单项选择题1. 在构件发生断裂破坏前,有明显先兆的情况是的典型特征。
(A)脆性破坏 (B)塑性破坏 (C)强度破坏 (D)失稳破坏2. 当钢材具有较好的塑性时,焊接残余应力。
a、降低结构的静力强度。
b、提高结构的静力强度。
c、不影响结构的静力强度。
d、与外力引起的应力同号,将降低结构的静力强度。
3. 进行疲劳验算时,计算部分的设计应力幅应按。
(A)标准荷载计算 (B)设计荷载计算(C)考虑动力系数的标准荷载计算(D)考虑动力系数的设计荷载计算4. 当温度从常温下降为低温时,钢材的塑性和冲击韧性。
(A)升高 (B)下降 (C)不变 (D)升高不多5. 轴压铰接柱脚设计中,靴梁高度由所需的竖焊缝长度确定。
a、轴心压力b、弯矩c、剪力d、弯矩,剪力和轴力6. 钢材的设计强度是根据确定的。
(A)比例极限 (B)弹性极限 (C)屈服点 (D)极限强度7. 有两个材料分别为Q235和Q345钢的构件需焊接,采用手工电弧焊,采用E43焊条。
(A)不得 (B)可以 (C)不宜 (D)必须8. 下列论述中不正确的是项。
(A)强度和塑性都是钢材的重要指标 (B)钢材的强度指标比塑性指标更重要(C)工程上塑性指标主要用伸长率表示 (D)同种钢号中,薄板强度高于厚板强度9. 工字型组合截面受弯构件局部稳定验算时,翼缘与腹板宽厚比限值是根据导出的。
a 、整局cr cr <σσb 、整局cr cr σσ≥c 、y cr f ≤局σd 、y cr f ≥局σ10. 钢材的三项主要力学性能为: 。
(A)抗拉强度、屈服强度、伸长率 (B)抗拉强度、屈服强度、冷弯(C)抗拉强度、伸长率、冷弯 (D)屈服强度、伸长率、冷弯11.确定轴心受压实腹柱腹板和翼缘宽厚比限值的原则是( )A.等厚度原则B.等稳定原则C.等强度原则D.等刚度原则12.钢结构设计规范规定容许长细比可以大于150的受压构件为( )A.实腹柱B.格构柱的缀条C.桁架弦杆D.屋架支撑杆件13.经济梁高he,指的是( )A.用钢量最小时梁的截面高度B.挠度等于规范限值时梁的截面高度C.强度与稳定承载力相等时梁的截面高度D.腹板与翼缘用钢量相同时梁的截面高度14.跨度l 为30m 的梯形屋架的起拱高度应为( )A.l/1000B.l/500C.l/100D.l/2015.普通钢屋架上弦杆在桁架平面内的计算长度系数为( )A.0.8B.0.9C.1.0D.2.016.压弯构件工字形截面腹板的局部稳定与腹板边缘的应力梯度max minmax 0σσ-σ=α有关,腹板稳定承载力最大时的α0值是( )A.0.0B.1.0C.1.6D.2.017.普通螺栓抗剪工作时,要求被连接构件的总厚度≤螺栓直径的5倍,是防止( )A.螺栓杆弯曲破坏B.螺栓杆剪切破坏C.构件端部冲剪破坏D.板件挤压破坏18.在动荷载作用下,侧面角焊缝的计算长度不宜大于( )A.40hfB.60hfC.80hfD.120hf19.发生弯扭屈曲的理想轴心受压构件截面形式为()A.双轴对称工字形截面B.单角钢截面C.H型钢截面D.箱形截面20.梁整体失稳的方式为()A.弯曲失稳B.剪切失稳C.扭转失稳D.弯扭失稳21.屋架上弦承受有较大节间荷载时,上弦杆合理的截面形式是()A.两等边角钢组成的T形截面B.两等边角钢组成的十字形截面C.两不等边角钢长边相连的T形截面D.两不等边角钢短边相连的T形截面22.在屋面重力荷载作用下,腹板垂直于屋面坡向设置的实腹式檩条为()A.双向变弯构件B.双向压弯构件C.单向受弯构件D.单向压弯构件二、填空题1. 钢材代号Q235的含义为。

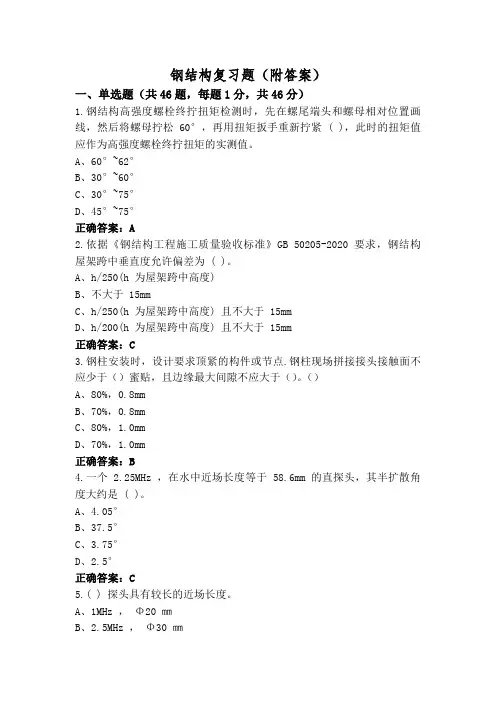

钢结构复习题(附答案)一、单选题(共46题,每题1分,共46分)1.钢结构高强度螺栓终拧扭矩检测时,先在螺尾端头和螺母相对位置画线,然后将螺母拧松60°,再用扭矩扳手重新拧紧 ( ),此时的扭矩值应作为高强度螺栓终拧扭矩的实测值。
A、60°~62°B、30°~60°C、30°~75°D、45°~75°正确答案:A2.依据《钢结构工程施工质量验收标准》GB 50205-2020 要求,钢结构屋架跨中垂直度允许偏差为 ( )。
A、h/250(h 为屋架跨中高度)B、不大于 15mmC、h/250(h 为屋架跨中高度) 且不大于 15mmD、h/200(h 为屋架跨中高度) 且不大于 15mm正确答案:C3.钢柱安装时,设计要求顶紧的构件或节点.钢柱现场拼接接头接触面不应少于()蜜贴,且边缘最大间隙不应大于()。
()A、80%,0.8mmB、70%,0.8mmC、80%,1.0mmD、70%,1.0mm正确答案:B4.一个 2.25MHz ,在水中近场长度等于 58.6mm 的直探头,其半扩散角度大约是 ( )。
A、4.05°B、37.5°C、3.75°D、2.5°正确答案:C5.( ) 探头具有较长的近场长度。
A、1MHz ,Φ20 ㎜B、2.5MHz ,Φ30 ㎜C、1MHz ,φ14 ㎜D、2.5MHz ,Φ14 ㎜正确答案:B6.检测试样应有清晰且不易脱落的唯一性标识,标识应由 ( ) 签字确认。
A、见证人员B、取样人员C、送样人员D、检测人员正确答案:A7.钢板栓接面抗滑移系数测定试验中,在两栓试件上画标记线的位置应在()。
A、试件每侧内侧螺孔中心处对应的侧面B、试件每侧两螺孔中心间距的 1/2 处对应的侧面C、试件每侧芯板长度的 1/2 处对应的侧面D、试件每侧外侧螺孔中心处对应的侧面正确答案:B8.使用性能检验试验,用于验证结构或构件在规定荷载作用下出现设计允许的( ),经过检验且满足要求的结构或构件应能正常使用。
钢结构复习资料大全
第一章概述
第一节钢结构的特点及应用
一、钢结构的特点
1.材料强度高、重量轻
2.钢材材质均匀、可靠性高
钢材的内部组织均匀,非常接近匀质体,其各个方向的物理力学性能基
本相同,接近各向同性体。
且在一定的应力范围内,属于理想弹性工作,符合工程力学所采用的基本假定。
因此,钢结构的计算方法可根据办学原理进行。
计算结果较准确、可靠。
3.钢材的塑性和韧性好
4.工业化程度高
5.钢材具有可焊接性
6.密封性好
7.耐热性较好、耐火性差
8. 耐锈蚀性差
第二节钢结构的设计方法
一、概述
新的钢结构设计规范,采用以概率论为基础的一次二阶矩极限状态设计法。
钢结构目前有两种设计方法,即容许应力方法和极限状态方法。
1. 容许应力设计法
对钢构件或连接的疲劳强度计算。
2. 极限状态设计法
(1)承载能力极限状态
对应于结构或构件达到最大承载力或出现不适于继续承载的变形,包括
倾覆、强度破坏、疲劳破坏、丧失稳定、结构变为机动体系或出现过度的塑。
一、钢结构的特点:1、材料强度高、强重比大;塑性、韧性好。
2、材质均匀,符合力学假定,安全可靠度高。
3、工厂化生产,工业化程度高,施工速度快。
4、钢结构耐热不耐火;易锈蚀,耐腐性差。
二、钢结构的应用:1、重型结构及大跨度建筑结构。
2、多层、高层及超高层建筑结构。
3、塔桅等高耸结构。
4、钢-混凝土组合结构。
三、钢结构的设计方法(极限状态设计法):1、承载能力极限状态设计法2、正常使用极限状态设计法四、钢材的主要力学性能:强度:屈服强度fy 为设计依据,抗拉强度fu为安全储备、塑性:伸长率δ、断面收缩率Ψ衡量、冲击韧性:钢材承受动力荷载的能力、冷弯性能:是判别钢材塑性及冶金质量的综合指标、可焊性、Z向性能。
五. 钢材性能要求:1较高的强度和屈服点,2足够的变形能力(较好的塑性和韧性),3良好的加工性能,4对环境的良好适应性。
六.钢材的破坏形式:塑性破坏:破坏时有很大的塑性变形。
脆性破坏:破坏突然、几乎不出现塑性变形,原因:1、钢材质量差2、结构、构件的构造不当3、制造安装质量差4、结构受较大动力荷载。
*****疲劳:在循环荷载(连续反复荷载)作用下,经过有限次循环,钢材发生破坏的现象,称之为疲劳。
O钢材疲劳破坏的影响因素:1应力幅(即最大应力和最小应力的差值)2反复荷载引起的应力种类(拉、压应力、剪应力等)3应力循环形式4应力循环次数5应力集中程度及残余应力. 疲劳计算的条件:直接承受动力荷载重复作用的钢结构构件及其连接,且当应力变化循环次数超过5万次。
影响钢材力学性能的六个因素:1化学成分:(1碳(C):钢材强度的主要来源,随其含量增加,强度增加,塑性降低,可焊性降低,抗腐蚀性降低。
一般控制在0.22%以下,在0.2%以下时,可焊性良好。
2.硫(S):有害元素,热脆性。
不得超过0.05%。
3.磷(P):有害元素,冷脆性。
抗腐蚀能力略有提高,可焊性降低。
不得超过0.045%。
4.锰(Mn):合金元素。
钢结构复习资料一、钢结构概述1、钢结构是指用钢材料组成的结构,主要指以钢材为主,由钢柱、钢梁、钢架等构件组成的结构。
2、钢结构的特点:强度高、自重轻、构造精密、安装方便、耐久性好。
3、钢结构的应用范围:主要用于大型厂房、场馆、超高层建筑、桥梁、高速公路等。
二、钢结构的材料1、钢材的种类:碳素钢、合金钢。
2、钢材的力学性能:抗拉强度、屈服强度、伸长率、冲击韧性。
3、钢材的工艺性能:可焊性、可加工性。
4、钢材的质量控制:化学成分分析、力学性能试验、金相组织检验。
三、钢结构的设计与计算1、结构设计的基本原则:安全、适用、经济、美观。
2、结构设计的内容:荷载分析、结构计算、节点设计。
3、结构设计的基本步骤:方案设计→初步设计→详细设计→施工图设计。
4、结构分析方法:力法、位移法、能量法。
5、节点设计方法:焊接节点、螺栓连接节点、铆钉连接节点。
四、钢结构的制造与安装1、钢结构制造的基本步骤:材料准备→加工制作→焊接→检验。
2、钢结构安装的基本步骤:基础准备→构件吊装→连接固定→调整验收。
3、钢结构施工质量控制:原材料质量、加工精度、焊接质量、安装精度。
4、钢结构施工安全控制:高处作业安全、吊装作业安全、焊接作业安全。
五、钢结构的维护与检修1、钢结构防腐措施:涂装防腐涂料、阴极保护等。
2、钢结构防火措施:喷涂防火涂料、空心钢填充珍珠岩等。
3、钢结构检修周期:一般每年一次,重要结构每年至少两次。
钢结构设计原理复习资料一、钢结构设计的基本原则1、安全性原则:钢结构设计应始终以安全为首要考虑因素,确保结构在正常运营状态下不出现危险情况,即使在突发事件发生时也能保持一定的稳定性。
2、经济性原则:在满足安全性和功能性的前提下,钢结构设计应尽可能地降低成本,提高经济效益。
3、功能性原则:钢结构设计应满足建筑物的使用功能和业主的需求,确保结构在使用过程中具有良好的工作性能。
4、环保性原则:钢结构设计应尽量减少对环境的影响,采用环保材料和节能技术,降低能耗和碳排放。
A.钢结构的特点1.材料强度高、质量轻2.钢材的塑性和韧性好3.工业化程度高4.钢材具有可焊接性5.密封性好B.钢结构的缺点1.耐热性较好、耐火性差2.耐腐蚀性差C.钢结构的应用1.重型工业厂房的承重骨架和吊车梁2.大跨度建筑的屋盖结构3.高耸结构4.多、高层建筑结构5.大跨度桥梁结构6.大型容器和大直径管道7.移动式结构8.可拆卸、搬移的结构9.轻钢型结构10.其他建筑物 D .极限状态包括承载能力极限状态和正常使用的极限状态。
E.对应于结构或构件达到最大承载力或出现不适于继续承载的变形有倾覆、强度破坏、疲劳破坏、丧失稳定、结构变为机动体系或出现过度的塑性变形。
F.钢结构的可靠性是指经济、安全、适用和耐久。
G.用作钢结构的钢材必须具有下列性质:1.较高的强度 2.足够的变形能力3.良好的加工性能结构钢材的主要力学性能:强度 .塑性冲击韧性.冷弯性能.可焊性钢材.Z 向收缩率强度是材料受力时抵抗破坏的能力。
对于某一低碳钢进行加载,则包含的阶段有弹性阶段、屈服阶段、塑性阶段、强化阶段和颈缩阶段y f ——是设计强度;u f ——是安全储备 随荷载的增加σ缓慢增大,但ε增加较快。
伸长率 %100001⨯-=l l l δ 伸长率越大,刚才塑性越好。
断面收缩率 %100010⨯-=A A A ψ 收缩率越大,刚才塑性越好冲击韧性是钢材的一种动力性指标。
它是指钢材在冲击荷载作用下断裂时吸收机械能的一种能力,冲击韧性除和钢材的质量密切相关外,还与钢材的轧制方向有关。
冷弯性能是衡量钢材塑性变形能力的一项指标。
当刚才的厚度大于40毫米时,或承受沿板厚方向的拉力作用时,容易发生层状撕裂现象。
对于厚钢板,为防止层状撕裂的发生,需对其Z 向性能提出要求。
Z 向断面收缩率大于20%的钢板,其层状撕裂一般可以避免;当Z 向断面收缩率小于20%时,则有可能发生层状撕裂。
无明显屈服点钢材的确定方法:设计时取相当于残余变形为0.2%时所对应的应力作为屈服点——条件屈服点,此时2.0f f y =(屈服强度),最高点仍为f u ——极限强度。
钢结构复习题及答案一、单选题(共46题,每题1分,共46分)1.对 IV 类钢材 (Q460) 应在焊接 ( ) 后进行无损检测。
A、36hB、12hC、48hD、24h正确答案:C2.依据 GB/T 228.1-2021 规定屈服点延伸率的修约间隔为 ( )。
A、0.1 %B、0.5 %C、1 %D、5 %正确答案:A3.使用性能检验试验,用于验证结构或构件在规定荷载作用下出现设计允许的( ),经过检验且满足要求的结构或构件应能正常使用。
A、塑性变形B、弹性变形C、屈服极限D、承载力极限正确答案:B4.超声波由水以20°入射到钢界面时,钢中横波的折射角为 ( )。
A、24°B、27°C、48°D、37°正确答案:C5.钢结构承受静力荷载作用的连接中,其构造简单,节约钢材,加工方便,易于采用自动化操作的连接方法为 ( )。
A、普通螺栓连接B、高强度螺栓连接C、焊缝连接D、铆钉连接正确答案:C6.高强度大六角头螺栓正确的连接要求是 ( )。
A、螺栓连接副可采用转角法施拧B、螺栓必须一次达到拧紧力矩要求C、施拧顺序由螺栓群外围向中心施拧D、螺栓不能自由穿入螺栓孔时用气割扩孔正确答案:A7.摩擦型高强度螺栓抗剪能力是依靠 ( )。
A、被连接板件间的摩擦力B、栓杆与被连接板件间的挤压力C、栓杆的抗剪能力D、栓杆的预拉力正确答案:A8.测量焊缝余高和焊脚尺寸时,应沿每处焊缝长度方向均匀量测( ) 点,取其算术平均值作为实际尺寸。
A、6B、10C、3D、5正确答案:C9.出厂检验时,螺栓连接副扭矩系数的检验按批抽取 ( ) 套。
A、4B、16C、2D、8正确答案:D10.直径大于等于 4mm 的圆形截面仲裁试验试样的平行长度为( )。
A、L0B、L0+0.5d0C、L0+2d0D、L0+1.5d0正确答案:C11.厚度为 2mm ,宽度 b0 为 20mm 的钢板,该构件非比例试样原始标距为( )。
《钢结构》课程综合复习资料一、 填空题:1、高强螺栓群承受偏心拉力作用,连接的旋转中心应在螺栓群形心处。
3、型钢代号L100×8中,L 表示角钢。
4、动力荷载作用下钢材抵抗脆性破坏的性能指标为冲击韧性AKV 值或冲击韧性值或AKV 值。
5、在结构承载能力极限状态计算时,应采用荷载的设计值。
6、Q235BF 钢中的F 表示沸腾钢。
7、部分T 型钢是半个H 型钢。
8、用结构钢材制成的拉伸试件进行拉伸试验时,得到的平均应力-应变关系曲线(ζ-ε关系曲线)可分为弹性阶段、弹塑性阶段、塑性阶段、强化阶段和颈缩阶段。
9、侧面角焊缝的计算长度与其焊脚高度之比越大,侧面角焊缝的应力沿其长度的分布越不均匀_。
二、 选择题:1、工字型组合截面轴压杆局部稳定验算时,翼缘与腹板宽厚比限值是依据 导出的。
a 、整局cr cr <σσb 、整局cr cr σσ≥c 、y cr f ≤局σd 、y cr f ≥局σ2、、截面塑性发展系数x γ、y γ在 构件情况下需考虑。
a 、轴心受力及受弯b 、轴心受力及偏心受力c 、受弯及偏心受力d 、轴心受力及拉弯 3、大跨度结构常采用钢结构的主要原因是钢结构( ) A.密封性好 B.自重轻 C.制造工厂化 D.便于拆装 4、钢号Q345A 中的345表示钢材的( ) A.fp 值 B.fu 值 C.fy 值 D.fvy 值 5、钢材塑性破坏的特点是( )A.变形小B.破坏经历时间非常短C.无变形D.变形大 6、焊接残余应力不影响构件的( )A.整体稳定性B.静力强度C.刚度D.局部稳定性 7、钢结构的承载能力极限状态是指( )A.结构发生剧烈振动B.结构的变形已不能满足使用要求C.结构达到最大承载力产生破坏D.使用已达五十年 8、结构钢材最易发生脆性破坏的应力状态为( )A.三向同号等值拉应力作用B.两向异号等值正应力作用C.单向拉应力作用D.三向等值剪应力作用 9、下列各项,( )不属于结构的承载能力极限状态范畴。
钢结构复习题及答案一、选择题1. 钢结构的主要材料是什么?A. 钢筋混凝土B. 钢材C. 木材D. 玻璃答案:B2. 钢结构的优点之一是?A. 重量轻B. 抗腐蚀性差C. 耐火性差D. 易变形答案:A3. 以下哪种连接方式不属于钢结构的常用连接方式?A. 焊接B. 螺栓连接C. 铆接D. 粘接答案:D4. 钢结构设计中,通常采用哪种方法来确定构件的承载能力?A. 弹性设计法B. 塑性设计法C. 极限状态设计法D. 以上都是答案:D5. 钢结构的疲劳破坏通常发生在构件的哪个部位?A. 连接处B. 焊缝C. 构件的中间部分D. 构件的端部答案:A二、填空题1. 钢结构的_________是影响其稳定性的重要因素。
答案:几何尺寸2. 钢结构的_________设计是确保结构安全的重要环节。
答案:抗震3. 钢结构的_________性能是衡量其材料质量的重要指标。
答案:抗拉4. 钢结构的_________是影响其耐久性的关键因素。
答案:防腐5. 在钢结构施工中,_________是保证焊接质量的关键步骤。
答案:焊接工艺三、简答题1. 简述钢结构的施工特点。
答案:钢结构的施工特点包括施工速度快、施工精度高、材料可回收利用等。
2. 钢结构在高层建筑中应用的优势是什么?答案:钢结构在高层建筑中的优势包括重量轻、强度高、施工周期短、抗震性能好等。
3. 钢结构的维护和保养需要注意哪些方面?答案:钢结构的维护和保养需要注意定期检查、防腐蚀处理、防火措施等。
四、计算题1. 给定一个钢结构梁,其截面尺寸为200mm×300mm,材料为Q235,求其抗弯承载力。
答案:根据Q235材料的屈服强度和截面模量,计算得出抗弯承载力。
2. 设计一个钢结构柱,要求其能承受轴向压力为1000kN,材料为Q345,求其最小截面面积。
答案:根据Q345材料的屈服强度和轴向压力,计算得出最小截面面积。
五、论述题1. 论述钢结构在现代建筑工程中的应用及其发展趋势。
《钢结构》复习资料一、单项选择题1、在结构设计中,失效概率P f 与可靠指标β的关系为( )。
A 、P f 越大,β越大,结构可靠性越差B 、P f 越大,β越小,结构可靠性越差C 、P f 越大,β越小,结构越可靠D 、P f 越大,β越大,结构越可靠2、若结构是失效的,则结构的功能函数应满足( )A 、0<ZB 、0>ZC 、0≥ZD 、0=Z3、钢结构一般不会因偶然局部超载而突然脆性破坏,对动力荷载的适应性强,这主要是由于钢材( )。
A 、强度高,刚度大B 、塑性、韧性好C 、均匀的内部组织D 、弹性好4、钢材的设计强度是根据( )确定的。
A 、比例极限B 、弹性极限C 、屈服点D 、极限强度 5、冲击韧性试验是评判钢材( )的一项指标。
A 、塑性和韧性B 、冲击破坏C 、抵抗脆性破坏能力D 、塑性和热加工性能6、下列哪项不属于钢材中的有害成分( )。
A 、硫B 、氮C 、磷D 、锰7、在钢结构房屋中,选择结构用钢材时,下列因素中的( )不是主要考虑的因素。
A 、建筑的防火等级B 、荷载性质C 、建造地点的气温D 、建筑结构安全等级8、产生焊接残余应力的主要因素之一是( )。
A 、钢材的塑性太低B 、焊接时热量分布不均C 、钢材的弹性模量太高D 、焊缝的厚度太小9、钢材在复杂应力状态下的屈服条件是由( )等于单向拉伸时的屈服点决定的。
A 、最大主拉应力σB 、最大剪应力τC 、最大主压应力σD 、折算应力σ10、对于直接承受动力荷载的结构,计算正面直角焊缝时( )。
A 、要考虑正面角焊缝强度的提高B 、 要考虑焊缝刚度影响C 、 与侧面角焊缝的计算式相同D 、 取11、每个高强度螺栓在构件间产生的最大摩擦力与下列哪一项无关( )。
A 、构件厚度B 、摩擦系数C 、螺栓预拉力D 、摩擦面数12、轴心受力构件的正常使用极限状态是( )。
A 、构件的变形规定B 、构件的容许长细比C 、构件的挠度规定D 、构件尺寸13、实腹式轴压杆绕x,y 轴的长细比分别为λx 、λy ,对应的稳定的系数分别为x ϕ、y ϕ ,若λx=λy ,则( )。
A 、x ϕ>y ϕB 、x ϕ=y ϕC 、x ϕ<y ϕD 、需要根据稳定性分类判别14、为防止钢构件中的板件失稳采取加劲措施,这一做法是为了( )。
A 、改变板件的宽厚比B 、增大截面面积C 、改变截面上的应力分布状态D 、增加截面的惯性矩15、 钢梁失稳破坏实质上是( )。
A 、弯曲破坏B 、剪切破坏C 、弯曲和剪切破坏D 、弯曲和扭转破坏16、 普通碳素钢强化阶段的变形是( )。
A 、完全弹性变形;B 、完全塑性变形;C 、弹性成分为主的弹塑性变形;D 、塑性变形为主的弹塑性变形。
17、钢材在复杂应力下的屈服条件是由( )等于单向拉伸时的屈服点决定的。
A 、最大主拉应力;B 、最大主压应力;C 、最大剪应力;D 、折算应力。
18、单个普通螺栓的抗剪承载力由( )确定。
A 、单个螺栓的抗剪承载力设计值;B 、单个螺栓的承压承载力设计值;C 、单个螺栓的抗剪和承压承载力设计值中的较小者;D 、单个螺栓的抗剪和承压承载力设计值中的较大者。
19、 对于直接承受动力荷载的结构,计算正面直角焊缝时( )。
A 、要考虑正面角焊缝强度的提高;B 、要考虑焊缝刚度的影响;C 、与侧面角焊缝的计算相同;D 、取βf =1.22。
20、跨中无侧向支撑的梁的整体稳定,从荷载作用点的位置来看( )。
A 、 各种荷载作用位置临界弯矩相同B 、作用于上翼缘临界弯矩最大C 、中和轴处临界弯矩最大D 、作用于下翼缘临界弯矩最大21、工字型截面梁的翼缘板按弹塑性设计时其翼缘悬伸部分与其板厚的关系为( )。
A 、y f t b 23513/≤B 、yf t b 23515/≤ C 、y f t b 23540/≤ D 、y f t b 23580/≤ 22、设计规范规定钢结构工字形截面梁的截面塑性发展区a 限制在( )。
范围内。
A 、h )21~41(B 、h )41~81( C 、h )61~81( D 、h 81以内 23、 把压杆设计成等稳定的意义在于( )。
A 、确保压杆安全;B 、可以充分发挥材料作用;C 、为了便于制造安装;D 、满足刚度要求。
24、 在充分发挥材料强度的前提下,Q235钢梁的最小高度h min ( )Q345钢钢梁的h min(其他条件均相同)。
A 、大于B 、小于C 、等于D 、不确定25、一两端简支的单向压弯构件,两端弯矩分别为60m KN ∙和80m KN ∙,无横向荷载作用。
在验算其平面内整体稳定时,其等效弯矩系数mx β为( )。
A 、1.0B 、1.35C 、0.825D 、0.9126、设计采用大型屋面板的梯形钢屋架下弦杆截面时,如节间距为l ,其屋架平面内的计算长度应取( )。
A 、0.8l lB 、侧向支撑点间距C 、 lD 、屋面板宽度的两倍27、承压型高强度螺栓抗剪连接,其变形( )A 、比摩擦型高强螺栓连接小B 、比普通螺栓连接大C 、与普通螺栓连接相同D 、比摩擦型高强螺栓连接大28、梁腹板高厚比当y w f t h /235170/0>时,下列哪项正确( )。
A 、可能发生剪切失稳,应配置横向加劲肋;B 、可能发生剪切失稳,应配置纵向加劲肋;C 、可能发生剪切失稳和弯曲失稳,应同时配置横向、纵向加劲D 、应设置短加紧肋29、在进行钢屋架内力计算时,假定各节点为( )。
A 、弹性嵌固B 、铰接C 、柔性连接D 、刚接二、填空题1、 钢材的疲劳破坏属于 破坏。
2、 计算格构式受压柱的 时,需要先求出横向剪力。
该剪力大小与 和 有关。
3、对钢材标准试件进行静力一次轴心拉伸实验,得到的强度指标有两个,它们分别是和 。
4、当梁整体稳定系数6.0>b ϕ时,用b ϕ'代替b ϕ,主要是因为梁已进入 。
5、当格构式轴压缀条柱的单肢长细比λ1≤0.7λmax 时,意味着 。
6、梁截面的弯曲应力随弯矩增加而变化,可分为弹性、 和 三个阶段。
7、 《钢结构设计规范》规定,普通螺栓抗拉强度设计值b t f 取为螺栓钢材抗拉强度设计值f 的0.8倍,是为了考虑 的影响。
8、单层翼缘板工字形焊接梁截面沿梁的长度l 方向改变,通常宜改变翼缘板的宽度,而厚度不变,改变的位置在距支座 处较为经济。
9、在250℃左右,钢材的抗拉强度略有提高,而塑性降低的现象称为 现象。
10、对于轴心受压构件,主要以限制板的 比不能过大来保证板不发生局部失稳。
11、 为防止梁的整体失稳,可在梁的 翼缘密铺铺板。
12、对于组合粱的腹板,当w t h 0=120时,按要求应在腹板上配置 加劲肋。
13、保证组合梁腹板不发生局部失稳的措施是 。
14、当钢桁架(屋架)上下弦承受有节间荷载时,应按 构件来计算上下弦杆。
15、钢材的设计强度是根据 确定的。
16、钢材经历了应变硬化(应变强化)之后 指标提高了。
17、梁的翼缘、腹板分别采用限制 及设置 的办法防止其丧失局部稳定。
18、在低温工作的钢结构选择钢材除强度、塑性、冷弯性能指标外,还需 指标。
19、焊接工字形截面的轴压杆,当翼缘为轧制时,焊接残余应力的不利影响因轴而异,对于 轴的影响将大于对于 轴。
(设x 轴为强轴,y 轴为弱轴)三、简答题1、 格构式轴心受压构件在对虚轴进行整体稳定性计算时,为什么要用换算长细比?2、简要回答钢桁架(屋架)节点设计的步骤。
3、简述抗剪螺栓的4种破坏形式?各采取什么措施保证螺栓不发生上述破坏?4、简述工字形简支梁在荷载作用下的三个工作阶段,并绘出每个阶段的梁截面正应力分布图。
5、增强钢梁整体稳定的措施。
6、下列公式作用是什么,说明计算公式中指定符号的含义。
(答案直接填在横线上!)f W M A N xb x tx y ≤+1ϕβηϕ 答:该公式为 公式。
式中: x M —— b ϕ—— tx β—— x W 1—— 四、计算题1、计算如图所示钢板与柱翼缘的连接角焊缝的强度。
已知设计值KN N 390=,与焊缝之间的夹角︒=θ60,钢材Q235,手工焊、焊条E43型。
(2160mm N f w f =)2、如图所示,一钢板与工字形柱的翼缘用角焊缝连接,h f =8mm 。
钢板与一斜拉杆相连,拉杆受力F 。
设钢板高度为2a =400mm ,钢材为Q235B 钢,手工焊,E43型焊条。
求此连接能传递的静载设计值。
(2/160mm N f w f =)3、一实腹式轴心受压柱,承受轴压力为3500kN (设计值),计算长度lox=10m, loy=5m, 截面为焊接组合工字形,尺寸如图2所示,翼缘为剪切边,钢材Q235,容许长细比[λ]=150,试验算其整体稳定和局部稳定。
(已知:Ix=7.595×108mm4, Iy=2.134×108mm4,截面绕x 轴和y 轴分别属于b 类和c 类截面)参考公式:2354400007.12y y b f ⋅-=λϕ; y f t b 235)1.010(1λ+≤; yw w f t h 235)5.025(λ+≤ 截面稳定系数Φ(Q235)4、验算如图所示轴心受压柱的整体稳定性。
已知轴向荷载设计值kN N 1500=,钢材为Q235,2/215mm N f =,截面对x 轴属于b 类,对y 轴属于c 类。
已知:338.3645,5.13238cm I cm I y x ==400×20 400×10。
