止回阀的选用标准 止回阀是阀门种类中的一种，人们对于它的认识、搜索、以及使用非常广泛，固此对于止回阀的选用规定了相应的标准如下： 止回阀选用标准： 1、为了防止介质逆流，在设备、装置和管道上都应安装止回阀； 2、止回阀一般适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质； 3、一般在公称通经50mm的水平管道上都应选用立式升降止回阀； 4、直通式升降止回阀在水平管道和垂直管道上都可安装； 5、对于水泵进口管路，宜选用底阀，底阀一般只安装在泵进口的垂直管道上，并且介质自下而上流动； 6、升降式较旋启式密封性好，流体阻力大，卧式宜装在水平管道上，立式装在垂直管道上； 7、旋启式止回阀的安装位置不受限制，它可装在水平、垂直或倾斜的管线上，如装在垂直管道上，介质流向要由下而上； 8、旋启式止回阀不宜制成小口径阀门、可以做成很高的工作压力，PN可达到42MPa，而且DN也可以做到很大，最大可以达到2000mm 以上。根据壳体及密封件的材质不同可以适用任何工作介质和任何工作温度范围。介质为水、蒸汽、气体、腐蚀性介质、油品、药品、等。介质工作温度范围在-196--800℃之间； 9、适用场合是低压大口径，而且安装场合受到限制； 10、蝶式止回阀的安装位置不受限制，可以安装在水平管路上，也可
以安装在垂直或倾斜的管线上； 11、隔膜式止回阀适用于易产生水击的管路上，隔膜可以很好地消除介质逆流时产生的水击，它一般使用在低压常温管道上，特别适用于自来水管道上，一般介质工作温度在-12--120℃之间，工作压力<1.6MPa，但隔膜式止回阀可以做到较大口径，DN最大可以达到2000mm以上； 12、球形止回阀适用于中低压管路，可以制成大口径； 13、球形止回阀的壳体材料可以用不锈钢制作，密封件的空心球体可以包裹聚四氟乙烯工程塑料，所以在一般腐蚀性介质的管路上也可应用，工作温度在-101--150℃之间，其公称压力≤4.0MPa，公称通经范围在200—1200之间； 14、对于不可压缩性流体用止回阀选择时首先要对所需要的关闭速度进行评估，第二步是选择可能满足所需要的关闭速度的止回阀的类型； 15、对于可压缩性流体用止回阀选择时可以根据不可压缩性流体用止回阀的类似方法来进行选择，如果介质流动范畴很大，则用于可压缩性流体的止回阀可使用一减速装置，如果介质流连续不段地快速停止和启动，如压缩机的出口那样，则使用升降式止回阀； 16、止回阀应确定响应的尺寸，阀门供应商必须提供选定尺寸的资料数据，这样就能找到给定流速下阀门全开时的阀门尺寸大小； 17、对于DN50mm以下的高中压止回阀，宜选用立式升降止回阀和直通式升降止回阀；
阀门的型号命名及选型方法 阀门型号通常应表示出阀门类型、驱动方式、连接形式、结构特点、密封面材料、阀体材料和公称压力等要素。阀门型号的标准化对阀门的设计、选用、销售提供了方便。 当今阀门的类型和材料越来越多，阀门的型号编制也愈来愈复杂。我国虽有阀门型号编制的统一标准，但愈来愈不能适应阀门工业发展的需要。目前，阀门制造厂一般采用统一编号方法；凡不能采用统一编号的方法，各制造厂均按自己的需要制订编号方法。 一、阀门的型号编制方法： JB308-75《阀门型号编制方法》适用于工业管道用闸阀、节流阀、球阀、蝶阀、隔膜阀、柱塞阀、旋塞阀、止回阀、安全阀、减压阀、疏水阀。它包括阀门的型号编制和阀门的命名。 1：阀门的型号编制 阀门型号由7个单元组成，其含义（即1单元表示类型代号；2单元表示传动方式代号；以此类推）又如以Q941F-16P为例 Q代表1单元（即阀门类型为球阀）；9代表2单元（即传动方式其中的电动方式）；4代表3单元（即连接方式其中的法兰连接）；1代表4单元阀门的结构形式；F代表5单元（即密封材料其中的聚四氟乙烯密封圈）；16代表6单元（即公称压力其中的一种，此示范为1.6MPa）；P代表7单元（此示范为不锈钢1cr18Ni9Ti 的材料）；型号编制如表1所示。 表1：
2：类型代号（即表1的1单元）：类型代号用汉语拼音字母表示。如表2所示： 表2： 注：低温（低于-40度）、保温（带加热套）和带波纹管的法门，抗硫的阀门，早类型代号前分别加汉语拼音字母D、B、W和K。 3：传动方式代号（即表1的2单元）：传动方式代号用阿拉伯数字表示。如表3所示： 表3：
一、产品[衬里止回阀]的详细资料： 产品型号：H41J/FS型 产品名称：衬里止回阀 产品特点：法兰连接止回阀设计与制造符合中国国家标准基本结构形式：旋启式、直通升降式公称压力PN0.6~1.6（MPa）公称通径DN15~500（mm）基本型号H41JH41Fs H44J H44Fs H41-F3/F46止回阀
二、主要零件材料表： 三、衬里立式止回阀主要连接尺寸及重量：
订货须知： 一、①衬里立式止回阀产品名称与型号②衬里立式止回阀口径③衬里立式止回阀是否带附件二、若已经由设计单位选定公司的衬里立式止回阀型号，请按衬里立式止回阀型号 三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数， 相关产品： 蜗轮衬氟蝶阀 弹性座封软密封闸阀 隔膜阀 衬里截止阀 J44J型内衬角式截止阀 衬胶直流式截止阀 J41J衬胶截止阀 塑料蝶阀 D71J全衬蝶阀 D371X半衬对夹式衬胶蝶阀 对夹气动衬胶蝶阀 美标衬胶蝶阀 衬胶法兰蝶阀 H40F新型衬里止回阀 <<阀门采购流程及注意事项>>： 1、询价应当找专业符合阀门产品的厂家，尽量找有实力的品牌或合作过的厂家，避免技术不成熟、价格昂贵、质量不过关、货期时间长。 2、提供准确详细的产品询价内容，最好提供设计院的图纸或相关资料。
3、寻找两到三家企业报价最为对比，并了解是否符合产品相关要求。 4、跟厂家确认质量达标问题、增值税发票问题、运费问题、包装方式问题、货期问题。 5、将准确的询价单及图纸提交给专业技术人员进行确认。 6、采购前先检查供应商的资质、产品检验报告、相关案例等。 7、下单时检查合同内的事项是否有跟变及是否符合要求，避免照成后续一些不必要的问题出现。 8、收到阀门后注意检查是否有合格书、标牌、质保书、检验报告、保修卡、产品说明书。 9、检查产品在适合在运输过程中照成损坏，是否有明显的质量问题。
J745X-D 10 16 25 40 64 多功能水泵控制阀 使用说明书 多功能水泵控制阀细分为： A类：双进双出型（DN400口径以上） B类：深井泵型（DN200以下带排气阀，大于或等于DN200建议加装排气阀）C类：立式安装型（带弹簧） D类：流量调节型（带调节丝杆） E类：标志杆型（带行程开关） F类：全行程数显装置型（带数显装置）
一、用途 安装在市政、建筑、钢铁、冶金、石油、化工、煤气（天然气）、食品、医药、矿山、电站、核电、水利及灌溉等领域的取水、送水、加压、潜水、污水泵房及石油、化工流体的输送系统中，融电动阀、止回阀和水锤消除器三种设备的功能于一体，能有效地提高系统安全可靠性，满足系统自动化控制要求。 二、特点 1、安全可靠性高，具有速闭、缓闭以及吸能腔三种消除水锤措施，而且动作完全联锁，不会产生误动作。 2、无需操作控制，当水泵启停时，巧妙地利用阀门前后介质的压力变化来控制动力，使阀门自动按水泵操作规程的要求进行动作。 3、无需专业调试，阀门动作不受水泵扬程及流量变化的影响，适应范围广。 4、基本无需维修，寿命长。 5、节能效果明显，利用进口端的压力进入膜片下腔支撑膜片压板及阀杆的重量，阻力损失小。 三、技术参数 1、公称压力：1.0MPa、1.6MPa、2.5MPa、4.0MPa、6.4MPa、10.0MPa 2、最低动作压力：0.05MPa 3、适用介质：原水、海水、污水、油品 4、适用温度：0 ～ 80℃ 5、缓闭时间：3 ～ 120S（可调节） 6、水锤峰值：≤1.3倍水泵出口额定压力 7、水泵最高反转速度：≤1.2倍水泵额定转速 8、膜片疲劳弯曲：120万次无破损 四、结构（图一：结构示意图） 多功能水泵控制阀由主阀和外装附件组成，主阀由阀体、膜片、阀杆组件、阀盖、主阀板、缓闭阀板、膜片座等主要零件组成，外装附件主要有控制阀、过滤器、排气阀、微止回阀、其中微止回阀是特制配件，在其止回方向设有限流孔。
止回阀知识 锻钢止回阀有二种体盖连接设计形式：第一种是体盖螺栓连接锻钢止回阀，按这种连接形式设计的阀门，其阀体与阀盖用螺栓连接，缠绕式垫片密封，优点是便于维修；第二种体盖全焊密封锻钢止回阀，按这种连接形式设计的阀门，其阀体与阀盖用螺蚊连接，全焊密封，优点是无泄漏。锻钢止回阀阀瓣形式还分别有截流形，针形，球形您可以根据实际情况合理选用我们的阀门。 目录 简介 止回阀(One-way valve)：止回阀又称止逆阀、单向阀或逆止阀，其作用是防止管路中的介质定向流动而不致倒流的功能。水泵吸水管的底阀也
止回阀(13张) 动，以防止发生事故。 止回阀阀门选型手册(8张)
1、在管线中不要使止回阀承受重量，大型的止回阀应独立支撑，使之不受管道系统产生的压力的影响。 2、安装时注意介质流动的方向应与阀体所标箭头方向一致。 3、升降式垂直瓣止回阀应安装在垂直管道上。 4、升降式水平瓣止回阀应安装在水平管道上。 分类 按材质 1.铸铁止回阀 2.黄铜止回阀 3.不锈钢止回阀 不锈钢止回阀 4.碳钢止回阀 5.铸钢止回阀 按功能 1.DRVZ静音式止回阀 2.DRVG静音式止回阀 止回阀( Check Valve)：是能自动阻止流体倒流的阀门。止回阀的阀瓣在流体压力作用下开启，流体从进口侧流向出口侧。当进口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。 止回阀(Check Valve)：一般分为升降式、旋启式、蝶式及卧式等四种类型。升降式止回阀的结构一般与截止阀相似，其阀瓣沿着通道中以线作升降运动，动作可靠，但流体阻力较大，适用于轻小口径的场合。升降式止回阀可直通式和立式两种。直通式升降止回阀一般只能安装在水平管路，而立式升降止回阀一般就安装在垂直管路。
泵出口止回阀的选型、安装、保护措施 1.泵出口止回阀门"止回阀的选型一般的泵站工程情况，对于泵出口止回阀的选择，应遵循以下原则；对泵出口管路口径较小的管路，即DN<；50mm时，应选用升降式止回阀。对泵出口管路口径DN&ge；50mm的管路，应选用旋启式止回阀旋启式止回阀可以水平或垂直安装。旋启式止回阀阀瓣绕转轴作旋转运动，其流体阻力一般小于升降式止回阀，它适用于较大口径的场合，安装位置不受限制，通常安装于水平管路，它适用与较大口径的场合。根据阀瓣的数目可分为单瓣旋启式、双瓣旋启式及多瓣旋启式三种。单瓣旋启式止回阀一般使用与中等口径的场合。大口径管路选用单瓣旋启式止回阀时，为减小水锤压力，最好采用能减小水锤压力的缓闭止回阀。双瓣旋启式止回阀适用与大中口径管路。对夹双瓣旋启式止回阀结构小、重量轻，是一种较快的止回阀；多瓣旋启式止回阀适用与大口径管路。 2.泵出口止回阀的安装①旋启式止回阀一般安装在水平管道上：对于口径DN~80mm的止回阀，也可安装在垂直或向上倾斜的管道上。②直通式升降式止回阀应安装在水平管道上；立式升降式止回阀必须安装在垂直管道上，介质为自下而上流动。③由于止回阀容易损坏，因此，应靠近泵出口安装止回阀，在止回阀上部设有切断阀（一般用球阀或闸阀），方便检修。④为便于止回阀拆卸前泄压，对于止回阀本身不带放净阀的，应在止回阀与切断阀之间加装泄压用放净阀。 3.防止水力冲击对止回阀密封面损坏的保护措施止回阀的设置，起到了防止物料倒流，避免泵叶轮遭受液击的作用。但就止回阀本身而言，设置不当，会造成水击所产生的阀瓣对阀座的突然撞击，损及止回阀密封面。因此，应采取以几点保护措施。1、对于泵出口设置>80mm的旋启式止回阀，应采用水平安装方式，以减弱阀瓣回座及产生的撞击。2、对于泵出口止回阀口径>=150mm的管路，应在止回阀前后设置旁路，防止阀前压力上升过高，对止回阀密封面造成的损害。3、对泵排出管路起点和终点压力较高管路，不允许设置旁路的，可采取以下措施。设置安全阀以代替旁路阀。其作用与旁路阀相似。它设置在止回阀出口附近，当水击使压力升高时，可将一部分水放出以防止压力继续增高造成的损害设置空气或惰性气体缓冲罐。将其设置在止回阀出口附近，当水击产生时，通过缓冲罐中带压气体被压缩，以缓和水击产生的压力升高。 止回阀简介 止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门。 止回阀根据其结构可分 一、升降式止回阀：阀瓣沿着阀体垂直中心线滑动的止回阀，如图2—16所示。
各类阀门选型步骤与依据方法 1、阀门的定义： 阀门是流体管路的控制装置，在石油化工生产过程中发挥着重要作用。主要具备几大作用：接通和截断介质；防止介质倒流；调节介质压力、流量；分离、混合或分配介质；防止介质压力超过规定数值，保证管道或设备安全运行。 2、阀门的分类： 按用途和作用分类： 截断类：主要用于截断或接通介质流。如闸阀、截止阀、球阀、碟阀、旋塞阀、隔膜阀止回类：用于阻止介质倒流。包括各种结构的止回阀。 调节类：调节介质的压力和流量如减压阀、调压阀、节流阀 安全类：在介质压力超过规定值时，用来排放多余的介质，保证管路系统及设备安全。 分配类：改变介质流向、分配介质，如三通旋塞、分配阀、滑阀等 特殊用途：如疏水阀、放空阀、排污阀等 按压力分类： 真空阀——工作压力低于标准大气压的阀门。 低压阀——公称压力PN 小于1.6MPa的阀门。 中压阀——公称压力PN 2.5~6.4MPa的阀门。 高压阀——公称压力PN10.0~80.0MPa的阀门。 超高压阀——公称压力PN大于100MPa的阀门。 按介质工作温度分类： 高温阀——t 大于450℃的阀门。 中温阀——120 ℃小于t 小于450 ℃的阀门。 常温阀——-40 ℃小于t 小于120 ℃的阀门。 低温阀——-100 ℃小于t 小于-40 ℃的阀门。 超低温阀——t 小于-100 ℃的阀门。 按阀体材料分类： 非金属阀门：如陶瓷阀门、玻璃钢阀门、塑料阀门 金属材料阀门：如铸铁阀门、碳钢阀门、铸钢阀门、低合金钢阀门、高合金钢阀门及铜合金阀门等。 按公称通径分 小口径阀门：公称通径DN<40mm的阀门。 中口径阀门：公称通径DN50~300mm的阀门。 大口径阀门：公称通径DN350~1200mm的阀门。 特大口径阀门：公称通径DN≥1400mm的阀门 按与管道连接方式分可分为： 法兰连接阀门：阀体带有法兰，与管道采用法兰连接的阀门。
管道工程，强电，弱电管道铺设CAD图纸符号 ●目前收集最完全强电，弱电CAD图形管道铺设符号 ●以及管道及附件,管道的连接, 阀门，管件等 管道图纸CAD符号 图形符号说明图形符号说明 管道： 四通连接用于一张图内只有一种管道 管道： 流向 用汉语拼音字头表示管道类别 导管： 坡向 用图例表示管道类别 交叉管： 指管道交叉不连接，在下方和 套管伸缩器后面的管道应断开 三通连接波形伸缩器
弧形伸缩器 管道滑动支 架 方形伸缩器保温管 也适用于防结露管 防水套管多孔管软管拆除管可挠曲橡胶接头地沟管管道固定支架防护套管管道立管检查口排水明沟清扫口排水暗沟通气帽弯折管 表示管道向后弯90° 雨水斗弯折管 表示管道向前弯90° 排水漏斗存水弯圆形地漏方型地漏阀门套筒
自动冲洗箱挡墩 管道的连接 图形符号说明图形符号说明 法兰连接活接头 承插连接转动接头 管堵管接头 法兰堵盖弯管 偏心异径管正三通 异径管斜三通 乙字管正四通 喇叭口 斜四通 螺纹连接 阀门 图形符号说明图形符号说明 阀门 电动阀 用于一张图内 只有一种阀门
角阀液动阀 三通阀气动阀 四通阀减压阀 闸阀旋塞阀 截止阀底阀 球阀消声止回阀 隔膜阀碟阀 温度调节阀弹簧安全阀 压力调节阀平衡锤安全阀 电磁阀自动排气阀 止回阀浮球阀 气开隔膜阀气闭隔膜阀 延时自闭冲洗 脚踏开关 阀 放水龙头疏水器 皮带龙头室外消火栓 洒水龙头室内消火栓(单口)
化验龙头室内消火栓(双口) 肘式开关水泵接合器 消防喷头(开 式) 消防报警阀 消防喷头(闭 式) 卫生器具及水池 图形符号说明图形符号说明 水盆水纸 立式洗脸盆 用于一张图只有 一种水盆或水池 洗脸盆浴盆 化验盆、洗涤盆挂式小便器 带蓖洗涤盆蹲式大便器 盥洗槽坐式大便器 污水池淋浴喷头 矩形化粪池 妇女卫生盆 HC为化粪池代号
溢流阀功能 1．泵在启动时可防止因流量变化引起的压力上升，起到保护泵的作用。 2．可防止产生噪音或振动。 3．当泵停止运行，因逆流产生水锤时根据自身的溢流缓冲功能来保护管路系统。 参数
? 型号区分 ? 特点 1． 控制止回阀具有止回、闸阀、平衡阀、溢流阀等功能。 2． 当泵的出口压力减小时，根据弹簧的反作用阀瓣提前关闭，继而消除水锤现象的发生。 3． 因该阀可调节阀门的开度，所以不用另装调节流量的平衡阀，并且因装有指 泵启动时产生的突然上升压力时，可通过旁通来保护泵；当泵停止运转时输送管内部的水逆流而产生水锤时，通过水锤缓冲阀线性开启缓冲，而且阀坐采用加强橡胶，可 确保完全密封。
示板可方便确认阀门的开启量。 4．可水平或垂直安装，所以可缩短安装空间及安装方便。 ?因采用控制止回阀而节约项目 ?调试要领 1．阀门在出厂时在关闭状态。 2．用扳手或手轮按逆时针方向旋转阀杆开启阀门。 3．通过阀盖上的指示板确认阀门的开度。 4．因通过调节开度来调节泵的出口压力时容易引起泵的过载，所以除特殊情况外尽可能保持100%的阀门开度。 5．应在阀门的出口处安装压力表来确认阀门的泄漏状态。 （当泵处于停止或流体不流动时出口压力减小，说明产生泄漏现象。）
当泵启动后 , 出口处负荷开启前, 把过渡上升的瞬间压力通过旁通阀来自动排出 , 进而执行保护泵的功能。 泵停止运转时，出口处管内的水逆流而产生水锤时，通过自动排出瞬间压力，继而保护管道系统。 泵停止运转时，通过切断出口处管内的水产生的水锤，进而保护泵。
当泵停止运转后，可通过手动排出出口处的水或当进口处发生真空时可通过该功 能补充引水。 装有调节泵的流量的平衡阀和可确认开度的指示板。 根据耐本的振动及耐振的需要，可选定凹形连接方式。 施工时注意事项 1．可水平、垂直安装。 2．为了防止因泵的振动引起的对管路的破坏，请使用软接头。 3．请确认箭头方向后安装。 4．请利用扳手或手轮开启阀门后启动泵。 5．当装有旁通阀时，关闭球阀后使用。
API、JIS旋启式止回阀
对夹式止回阀

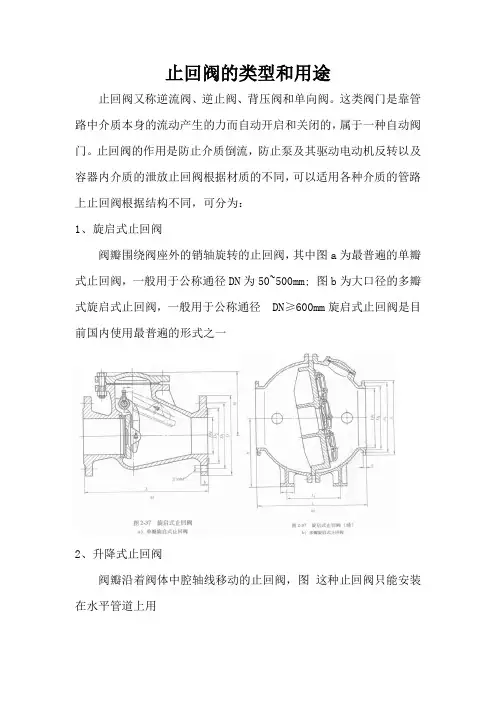

止回阀 启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管睡上，只允许介质向一个方向流动，以防止发生事故。 止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。 止回阀的安装应注意以下事顶： 1.在管线中不要使止回阀承受重量，大型的止回阀应独立支撑，使之不受管系产生的压力的影响。 2.安装时注意介质流动的方向应与阀体所票箭头方向一致。 3.升降式垂直瓣止回阀应安装在垂直管道上。 4.升降式水平瓣止回阀应安装在水平管道上。 止回阀,底阀产品导航 蝶式止回阀DH761X-10 消声止回阀 HC41H HC42X-10.16.25 节能消声止回阀 H41X-10 16 25 静音式止回阀 HC42T,HC42X,HC42H,DRVZ 微阻缓闭蝶式止回阀HH49X-10 对夹升降式止回阀 H71H H71W-16.25.40 橡胶瓣止回阀 H44X 橡胶瓣止回阀 H44X SFCV 铸钢升降式止回阀 H41W H41H H41Y-16-100C 对夹碟式止回阀 DN76H-10 16 旋启式微阻缓闭止回 阀 HH44X 微阻球型止回阀 HQ45X,HQ44X 升降式锻钢止回阀H41H-16-160C 对夹偏芯止回阀 H77H-16 25 40 蝶式缓冲止回阀 H47X-10 16 25 微阻缓闭止回阀 HH44X,HH44H,HH44T 电站止回阀H64H-25-320 对夹旋启止回阀 H74H-16 25 微阻缓闭蝶式止回阀 HH46X-10 16 25 对夹式止回阀 CVWR,H72X,H42T,H72H 磅级电站旋启式止回阀 H64H,H64Y,H64T 静音止回阀 静音止回阀 微阻球形止回阀 HQ44X 蝶式缓冲止回阀 HH47H H47XF HDH47X 国标旋启式止回阀H44H-60-250 铸钢升降式止回阀 H41H H41W-16 25 40 64 微阻球形止回阀 HQ45X 不锈钢升降式止回阀 H41W-16P H41W-16R API旋启式止回阀H44H-150Lb-600Lb 微阻缓闭止回阀 HH46X,HH46H,HH46T 铜底阀 H42X 对夹高压止回阀 H72H,H72W,H72Y 蝶式对夹止回阀DH71H-10-16 微阻缓闭蝶式止回阀 HH46H H48X H49H-10.16.25 静音式止回阀 DRVZ-10 DRVZ-16 DRVZ-25 不锈钢对夹止回阀 H71X,H71T,H71H

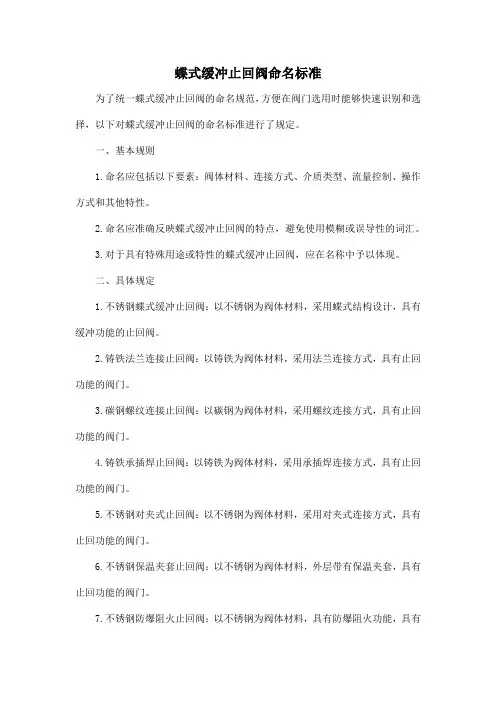

止回阀型号编制方式止回阀型号含义 止回阀型号编制含义; 止回阀又称单向阀、背压阀、逆止阀、逆流阀等多属于自动阀门类，止回阀是管道系统中不可缺少的产品之一，其作用是防止介质倒流，阻止介质反向流动。是通过介质本身的流动自行启闭的一种阀门。随着管道系统的不断升级而改变，传统的止回阀已经达不到现代化的市场需求，近年来诞生了很多新型止回阀型号，为了给广大用户提供更多的止回阀型号知识，台臣公司根据常见的止回阀型号进行分析。 以下是我国常见的止回阀型号编制方法，止回阀型号编制是按照国际阀门型号编制方法细分成。是专业对止回阀型号编制代表做更详细的说明。如初次采购或对止回阀型号不熟的用户请认真阅读。 止回阀型号编制方式：如H41H-16C按顺序 止回阀附加号：HH微阻缓闭止回阀、BH保温止回阀、HQ滚球式止回阀； ⑴止回阀类型：H代表止回阀； ⑵止回阀连接：4法兰、6焊接、7对夹； ⑶止回阀形式：1升降式、2立式、4旋启式、6双瓣式、8蝶形； ⑷止回阀密封：B巴氏合金、F氟塑料、H不锈钢、M蒙乃尔合金、X橡胶、Y硬质合金、W直接加工； ⑸止回阀压力：16压力十六公斤，PN1.6-25mpa，磅级150LB-2500LB、日级5K-63K； ⑹止回阀材质：Q球墨铸铁、C碳钢、P-304、R-316、A钛合金、I铬钼钢；
台臣止回阀常见型号： 对夹升降式止回阀：H71X、H71H； 对夹蝶形双瓣止回阀：H76X、H76H； 对夹圆片式止回阀：H74H、H74I、H74M； 静音止回阀：H42H、H42W； 微阻缓闭式止回阀：HH44H、HH46H、HH49H;橡胶阀瓣式止回阀：HC44X； 消声止回阀：HC41H、HC41X、HC41T； 升降式止回阀：H41H、H41W; 旋启式止回阀：H44H、H44W； 滑道滚球式止回阀:HQ41X； 焊接止回阀：H61Y、H62Y、H64Y。
史上最全阀门的选型（经典） 化工生产装置中的介质大多具有毒性大、可燃、易爆和腐蚀性强的特点，工况复杂苛刻，操作温度和压力较高，阀门一旦出现故障，轻者导致介质泄漏，重者导致装置停工停产，甚至造成恶性事故。所以，科学合理地选择阀门既能降低装置的建设费用，又保证生产安全运行。今天，由小编来给大家分享一些，阀门的选型！ 阀门选型的要点 1、明确阀门在设备或装置中的用途 确定阀门的工作条件：适用介质的性质、工作压力、工作温度和操纵控制方式等。 2、正确选择阀门的类型 阀门型式的正确选择是以设计者对整个生产工艺流程、操作工况的充分掌握为先决条件的，在选择阀门类型时，设计人员应首先掌握每种阀门的结构特点和性能。 3、确定阀门的端部连接 在螺纹连接、法兰连接、焊接端部连接中，前两种最常用。螺纹连接的阀门主要是公称通径在50mm以下的阀门，如果通径尺寸过大，连接部的安装和密封十分困难。 法兰连接的阀门，其安装和拆卸都比较方便，但是较螺纹连接的阀门笨重，价格较高，故它适用于各种通径和压力的管道连接。 焊接连接适用于较荷刻的条件下，比法兰连接更为可靠。但是焊接连接的阀门拆卸和重新安装都比较困难，所以它的使用仅限于通常能长期可靠地运行，或使用条件荷刻、温度较高的场合。 4、阀门材质的选择 选择阀门的壳体、内件和密封面的材质，除了考虑工作介质的物理性能（温度、压力）和化学性能（腐蚀性）外，还应掌握介质的清洁程度（有无固体颗粒），除此之外，还要参照国家和使用部门的有关规定。 正确合理的选择阀门的材质可以获得阀门最经济的使用寿命和最佳的使用性能。阀体材料选用顺序为：铸铁-碳钢-不锈钢，密封圈材料选用顺序为：橡胶-铜-合金钢-F4。 5、其它 除此之外，还应确定流经阀门流体的流量及压力等级等，利用现有的资料（如阀门产品目录、阀门产品样本等）选择适当的阀门。 常用阀门选型说明 1闸阀的选型说明 一般情况下，应首选闸阀。闸阀除适用于蒸汽、油品等介质外，还适用于含有粒状固体及粘度较大的介质，并适用于放空和低真空系统的阀门。对带有固体颗粒的介质，闸阀阀体上应带有一个或两个吹扫孔。对低温介质，应选用低温专用闸阀。 2截止阀选型说明
图纸中给排水管道图形符号 管道及附件 图形符号说明图形符号说明 管道： 用于一张图内只有一种管道 四通连接 管道： 用汉语拼音字头表示管道类别 流向 导管： 用图例表示管道类别 坡向 交叉管： 指管道交叉不连接，在下方和后面 的管道应断开 套管伸缩器三通连接波形伸缩器 弧形伸缩器管道滑动支架 方形伸缩器保温管 也适用于防结露管 防水套管多孔管软管拆除管
可挠曲橡胶接头地沟管 管道固定支架防护套管 管道立管检查口 排水明沟清扫口 排水暗沟通气帽 弯折管 雨水斗表示管道向后弯90° 弯折管 排水漏斗表示管道向前弯90° 存水弯圆形地漏 方型地漏阀门套筒 自动冲洗箱挡墩 管道的连接 图形符号说明图形符号说明 法兰连接活接头 承插连接转动接头 管堵管接头 法兰堵盖弯管
偏心异径管正三通 异径管斜三通 乙字管正四通 喇叭口 斜四通 螺纹连接 阀门 图形符号说明图形符号说明 阀门 电动阀 用于一张图内只 有一种阀门 角阀液动阀 三通阀气动阀 四通阀减压阀 闸阀旋塞阀 截止阀底阀 球阀消声止回阀 隔膜阀碟阀 温度调节阀弹簧安全阀
压力调节阀平衡锤安全阀 电磁阀自动排气阀 止回阀浮球阀 气开隔膜阀气闭隔膜阀 延时自闭冲洗阀脚踏开关 放水龙头疏水器 皮带龙头室外消火栓 洒水龙头室内消火栓(单口) 化验龙头室内消火栓(双口) 肘式开关水泵接合器 消防喷头(开式) 消防报警阀 消防喷头(闭式) 卫生器具及水池 图形符号说明图形符号说明水盆水纸 立式洗脸盆 用于一张图只有一 种水盆或水池
洗脸盆浴盆 化验盆、洗涤盆挂式小便器带蓖洗涤盆蹲式大便器盥洗槽坐式大便器污水池淋浴喷头 妇女卫生盆矩形化粪池 HC为化粪池代号 立式小便器圆形化粪池除油池 YC为除油池代号 放气井 沉淀池 CC为沉淀池代号 泄水井 降温池 JC为降温池代号 水封井 中和池 ZC为中和池代号 跌水井 雨水口 水表井 本图例与流量计相同设备及仪表
多功能水泵控制阀作用 何谓多功能水泵控制阀?水泵有什么运行特性需要阀门来控制?水泵控制阀能否实现这些控制?以及它与传统的闸阀、蝶阀、止回阀以及匀速、双速缓闭的水力控制止回阀在原理、功能等方面有什么质的不同。 在本文中以活塞式多功能水泵控制阀(下称控制阀)为例，通过对其结构、主要功能、工作原理的剖析，提出对上述问题的看法，供读者参阅。 一、结构 控制阀结构的主要特点是取消了阀座中间的定位机构和阀瓣上侧的弹簧，而且在阀瓣的下侧设计了导流板，最大限度减少了介质过流时的机械损失和阀瓣下侧穹腔内的旋涡损失。以缸体内的活塞作驱动元件，在介质自身压力作用下带动阀瓣作上下运动，实现阀的开启或关闭。活塞、启闭件、连同缸体配置在阀体上，流线形、宽阀腔的阀体，不但水头损失可以比同类产品减少30%以上，而且具有良好的抗气蚀性能。 以电磁阀换向机构(下称电磁阀)和压力管路组成伺服系统，取控制阀两端的压力水为驱动源，通过电信号指令，任意一端的压力水都能实现水泵控制阀在设定的时刻和速度执行泵的开启或关闭。 二、泵的运行特性与控制阀的功能特点、工作原理 1、泵的启动特性及其控制
a)离心泵的零流量启动特性及其控制(即关阀启动) 离心泵在零流量工况时轴功率最小，为额定轴功率的30%-90%，所以离心泵的启动特性是零流量启动(即关阀启动)。待泵至额定转速之后控制阀按设定的速度缓慢开启。 工作原理：泵启动时(前)压力水经过设有延时的电磁阀流向缸体内活塞上腔，而活塞下腔通过缸体下端经电磁阀通向大气，此时控制阀处于关闭状态。 电动机补偿启动结束，泵正常运转,电磁阀即执行换向指令,切断活塞上腔压力水源、关闭缸体下端通向大气的回路，同时将压力水经电磁阀注入缸内活塞下腔、打开活塞上腔通向大气的回路，活塞上腔的水经电磁阀排出阀外，控制阀按设定的速度缓慢开启，完成并满足了离心泵在零流量时轴功率最小的启动特性，保证泵机组的安全运转。 b)轴流泵的大流量启动特性及其控制(即全开阀启动) 轴流泵在零流量工况时轴功率最大，为额定轴功率的140%～200%，所以轴流泵的启动特性应是大流量启动(即全开阀启动)。 工作原理：控制阀满足轴流泵全开阀启动的工作原理是离心泵关阀启动的逆运行，即电磁阀先工作，将阀全开后，泵再启动。参阅a)条，不赘述。 轴流泵启动前，这时阀的进口压力为零，控制阀利用阀出水端的介质压力将阀开启，而离心泵启动时是利用阀进水端的介质压力将阀开启。无论阀的哪一端介质都能实现控制阀的开或启，这是水泵控制阀功能的重要特征之一。
止回阀如何选型 1. 为了防止介质逆流，在设备、装置和管道上都应安装止回阀； 2. 止回阀一般适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质； 3. 一般在公称通经50mm的水平管道上都应选用立式升降止回阀； 4. 直通式升降止回阀在水平管道和垂直管道上都可安装； 5. 对于水泵进口管路，宜选用止回阀，底阀一般只安装在泵进口的垂直管道上，并且 介质自下而上流动； 6. 升降式较旋启式密封性好，流体阻力大，卧式止回阀宜装在水平管道上，立式装在 垂直管道上； 7. 旋启式止回阀的安装位置不受限制，它可装在水平、垂直或倾斜的管线上，如装在 垂直管道上，介质流向要由下而上； 8. 旋启式止回阀不宜制成小口径阀门、可以做成很高的工作压力，PN可达到42MPa， 而且DN也可以做到很大，最大可以达到2000mm以上。根据壳体及密封件的材质不同可以适用任何工作介质和任何工作温度范围。介质为水、蒸汽、气体、腐蚀性介质、油品、药品、等。介质工作温度范围在-196--800℃之间； 9. 止回阀适用场合是低压大口径，而且安装场合受到限制； 10. 蝶式止回阀的安装位置不受限制，可以安装在水平管路上，也可以安装在垂直或倾 斜的管线上； 11. 隔膜式止回阀适用于易产生水击的管路上，隔膜可以很好地消除介质逆流时产生的 水击，它一般使用在低压常温管道上，特别适用于自来水管道上，一般介质工作温度在-12--120℃之间，工作压力<1.6MPa，但隔膜式止回阀可以做到较大口径，DN 最大可以达到2000mm以上； 12. 球形止回阀适用于中低压管路，可以制成大口径；
13. 球形止回阀的壳体材料可以用不锈钢制作，密封件的空心球体可以包裹聚四氟乙烯 工程塑料，所以在一般腐蚀性介质的管路上也可应用，工作温度在-101--150℃之 间，其公称压力≤4.0MPa，公称通经范围在200—1200之间； 14. 对于不可压缩性流体用止回阀选择时首先要对所需要的关闭速度进行评估，第二步 是选择可能满足所需要的关闭速度的止回阀的类型； 15. 对于可压缩性流体用止回阀选择时可以根据不可压缩性流体用止回阀的类似方法来 进行选择，如果介质流动范畴很大，则用于可压缩性流体的止回阀可使用一减速装置，如果介质流连续不段地快速停止和启动，如压缩机的出口那样，则使用升降式止回阀； 16. 止回阀应确定响应的尺寸，阀门供应商必须提供选定尺寸的资料数据，这样就能找 到给定流速下阀门全开时的阀门尺寸大小； 1.泵出口止回阀的选型 一般的泵站工程情况，对于泵出口止回阀的选择，应遵循以下原则； 对泵出口管路口径较小的管路，即DN<50mm时，应选用升降式止回阀。 对泵出口管路口径DN≥50mm的管路，应选用旋启式止回阀 旋启式止回阀可以水平或垂直安装。旋启式止回阀阀瓣绕转轴作旋转运动，其流体阻力一般小于升降式止回阀，它适用于较大口径的场合，安装位置不受限制，通常安装于水平管路，它适用与较大口径的场合。根据阀瓣的数目可分为单瓣旋启式、双瓣旋启式及多瓣旋启式三种。单瓣旋启式止回阀一般使用与中等口径的场合。大口径管路选用单瓣旋启式止回阀时，为减小水锤压力，最好采用能减小水锤压力的缓闭止回阀。双瓣旋启式止回阀适用与大中口径管路。对夹双瓣旋启式止回阀结构小、重量轻，是一种较快的止回阀；多瓣旋启式止回阀适用与大口径管路. 2.泵出口止回阀的安装 ① 旋启式止回阀一般安装在水平管道上：对于口径DN~80mm的止回阀，也可安装在垂直或向上倾斜的管道上。 ② 直通式升降式止回阀应安装在水平管道上；立式升降式止回阀必须安装在垂直管道上，介质为自下而上流动。 ③ 由于止回阀容易损坏，因此，应靠近泵出口安装止回阀，在止回阀上部设有切断阀(一般用球阀或闸阀)，方便检修。 ④ 为便于止回阀拆卸前泄压，对于止回阀本身不带放净阀的，应在止回阀与切断阀之间加装泄压用放净阀。 3.防止水力冲击对止回阀密封面损坏的保护措施 止回阀的设置，起到了防止物料倒流，避免泵叶轮遭受液击的作用。但就止回阀本身而言，设置不当，会造成水击所产生的阀瓣对阀座的突然撞击，损及止回阀密封面。因此，应采取以几点保护措施。
多功能硬密封缓开缓闭止回阀说明书 DXH944H-10C -16C 多功能硬密封缓开缓闭止回阀 1. 产品简介 本产品为带动力装置及空程耦合器, 兼有电动/ 手动开阀、关阀、短时节流作用的多功能（缓闭）止
回阀；阀座为倾斜式、全金属密封副、蝶板双偏置、过流元件带导流体并设油压缓闭装置，可分：快/ 慢两阶段关阀；本产品是一种新型多功能防水锤节能型产品。可广泛应用于石化、冶金、电力及城镇给排水等系统，它在水泵起动或正常停泵时，同时可起到“出水阀”和“止回阀”运行功能；水泵突然失电，事故停泵时，可自动、有序（快/ 慢两个阶段）关阀，完全起止回阀作用，防止水体倒流，防止破坏性 水锤发生，确保泵站安全。 2. 性能特点( 参见图1) ①带动力装置及空程耦合器，具有电动/ 手动开阀、关阀、短时节流及自动止回功能。 ②采用全金属密封副，使用寿命长，免维护免更换。 ③阀座为倾斜式，阀门启闭行程短，启闭性能良好。 ④关阀缓闭装置性能可靠，一旦与系统调整、匹配好后，可有效防止破坏性水锤的发生。 ⑤蝶板为双偏置结构，阀门启闭运动合理。 ⑥阀腔过流元件，按流体力学原理设计，流阻特性好，节能效果明显。 ⑦轴系轴承部件采用新型自润滑材料可确保阀门长期使用启闭灵活、不卡滞。 ⑧设弹簧助关机构。 ⑨结构长度按GB12221 规定，结构长度短，重量轻。 ⑩使用中注意事项用警示标牌标出，直接告示一线操作者；使用操作简单方便。 3. 工作原理( 参见图1、图2) ●本产品带有动力装置、减速箱及空程耦合器, 通过减速箱驱动空程耦合器与蝶板/ 阀轴，当两耦合器齿爪结合时，可实现电动/ 手动开阀、关阀、短时节流；当两耦合器齿爪处于空程（最大90°）位置时，蝶板可在12°（蝶板倾斜12°）-90°范围内自由运动，在水泵突然失电，事故停泵时，可自动关阀， 完全起止回阀作用。 ●当应用于离心泵时，一般要求关阀（或小开度）起动水泵，本产品可电动关阀，相关机构压住蝶板，建立封闭压力，之后, 电动开向运行，相关机构不再压制蝶板, 蝶板在动水作用下开启；水泵运行时， 蝶板将稳定在一定开度下平稳工作( 当水泵出口与本产品连接的短管太短、大小头直径比太大时，水 泵出口处的水流，将处于湍流状态——设计上应该尽量避免出现这一状态，因为在这一状态下，流 阻大，能耗高；在此情况下，本产品蝶板可能发生振摆，但不影响正常使用）。 3 设计与制造结构长度连接法兰压力- 温度等级检验与试验 CJ/T154 -2001 JS/T5299-98 GB12221 -89 GB12380 -90 GB9113-88 GB12386 -90 GB/T9131-88 GB/T13927 -92 根据需要，我公司亦可按照API 、AWW A、BS、DIN、JIS 等标准设计制造此类阀门。 5. 型号示例说明 DXH944 H —10 Q （C） 阀体材料代号：Q- 球墨铸铁C- 碳钢 公称压力（MPa）的10倍数值：10—公称压力为1.0 MPa 密封副材料代号：H—不锈钢 结构形式代号：4—蝶形缓冲 连接形式代号：4—法兰连接 传动方式代号：9—电动
简介 1）、止回阀(aetv One-way valve)：一般适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。 2）、对于DN50mm以下的低压止回阀(aetv One-way valve) 式升降止回阀和隔膜式止回阀；对于DN大于200mm、小于 无磨损球形上回阀；对于DN大于50mm、小于2000mm的低压止回阀，宜选用蝶式止回阀和
2）、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验持续的时间符合GB 50243的要求。 3）、在管线中不要使止回阀承受重量，大型的止回阀(aetv One-way valve)：应独立支撑，使之不受管系产生的压力的影响。施工、安装要点 1）、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。 2）、安装在保温管道上的各类手动阀门，手柄均不得向下。 3）、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB 50243标准要求，以阀瓣密封面无渗漏为合格。
截止阀的选型方法 -------------------------------------------------------------------------------- 截止阀的阀杆轴线与阀座密封面垂直。阀杆开启或关闭行程相对较短，并具有非常可靠的切断动作，使得这种阀门非常适合作为介质的切断或调节及节流使用。 截止阀的阀瓣一旦处于开启状况，它的阀座和阀瓣密封面之间就不再的接触，并具有非常可靠的切断动作，合得这种阀门非常适合作为介质的切断或调节及节流使用。 截止阀一旦处于开启状态，它的阀座和阀瓣密封面之间就不再有接触，因而它的密封面机械磨损较小，由于大部分截止阀的阀座和阀瓣比较容易修理或更换密封元件时无需把整个 阀门从管线上拆下来，这对于阀门和管线焊接成一体的场合是很适用的。介质通过此类阀门时的流动方向发生了变化，因此截止阀的流动阻力较高于其它阀门。 常用的截止阀有以下几种： 1）角式截止阀；在角式截止阀中，流体只需改变一次方向，以致于通过此阀门的压力降比常规结构的截止阀小。 2）直流式截止阀；在直流式或Y形截止阀中，阀体的流道与主流道成一斜线，这样流动状态的破坏程度比常规截止阀
要小，因而通过阀门的压力损失也相应的小了。 3）柱塞式截止阀：这种形式的截止阀是常规截止阀的变型。在该阀门中，阀瓣和阀座通常是基于柱塞原理设计的。阀瓣磨光成柱塞与阀杆相连接，密封是由套在柱塞上的两个弹性密封圈实现的。两个弹性密封圈用一个套环隔开，并通过由阀盖螺母施加在阀盖上的载荷把柱塞周围的密封圈压牢。弹性密封圈能够更换，可以采用各种各样的材料制成，该阀门主要用于“开”或者“关”，但是备有特制形式的柱塞或特殊的套环，也可以用于调节流量。
水泵止回阀水头损失测定及选型比较研究 钟炎辉，邹海明，周强，汪义强、黄晓东 （深圳市深水宝安水务集团有限公司，广东，深圳518101） 摘要：对水厂在用不同止回阀进行了水头损失测试，结果表明，止回阀流道设计合理、活动部件越少则水头损失越小。此外，止回阀的结构、使用场合及操作控制工作方式也是其选型的重要考虑因素。 关键词：止回阀；水头损失；结构分析；比较 止回阀是一类依靠流体介质自身或外部动力自动开启、关闭内部组件，以防止流体倒流的阀门，在泵房使用时必须具备快关、慢闭功能以防止水锤对管道及水泵机组的破坏。止回阀的选型关系到水泵机组运行的安全、节能，对泵房建成后的维护管理也有重要影响。为此，从选型角度，对相关水厂在用的几种止回阀利用现场条件进行了水头损失测定，并从止回阀结构及维护管理等方面进行了比较。 1 止回阀水头损失实测比较 1.1 水头损失测试原理 根据水泵机组出口止回阀前、后测试点的压力差及流速变化，计算出管道内水流能量变化，从而得到水流经过止回阀后的水头损失。不同止回阀水头损失比较必须在相同的流速下进行，通过调节水泵出口蝶阀开度，得到不同流量（流速）下止回阀的一系列水头损失值。
1.2 测试对象及工具 选择了五座水厂共5种不同类止回阀进行了水头损失测定，分别为：液控缓闭蝶阀（NHDA734-100，规格DN800，Cl水厂）—编号A，静音式止回阀（KRVG-0500，规格DN500，XA水厂）—编号B，旋启式微阻缓闭止回阀（德国，VGA SKR，规格DN1000，ZA水厂）—编号C，多功能水泵控制阀（JD745X-10，规格DN800，LX水厂）—编号D，多功能水泵控制阀（JD745X-10，规格DN600，SY水厂）—编号E。 测试工具：压力表2只（瑞士科勒LEO，量程：-1~10bar，精度0.1），电磁流量计，扳手、卷尺等。 1.3 测定结果
多功能水泵控制阀的原理及设计 今天为大家介绍一项国家发明授权专利——多功能水泵控制阀。该专利由爱合肥瑞联阀门有限公司申请，并于2016年11月30日获得授权公告。 内容说明本发明涉及阀门技术领域，尤其涉及一种多功能水泵控制阀。 发明背景水泵控制阀就是水压控制的阀门，根据使用目的﹑功能及场所的不同可演变成遥控浮球阀﹑减压阀﹑缓闭止回阀和流量控制阀等。比如现有技术中常见的缓闭止回阀，该阀门中的阀瓣启闭是由流体控制，在进水时，流体推开阀瓣并连通进水段和出水段；不进水时，阀瓣在自身重力或流体逆流的反推力下，阀瓣关闭进水段，阀瓣关闭避免过力撞击在进水段上并产生噪音，因此在阀体底部安装有缓冲装置，可以减轻阀瓣的撞击力，但是会影响阀瓣的密封性；或者如目前现有技术申请的（申请号为201120220005 .7 ）新型缓闭止回阀，该止回阀中在阀瓣上连接活塞杆，活塞杆上端连接至少两个缓冲装置，该结构所解决的问题是“在活塞杆带动阀板旋转时，有时由于驱动力过大，阀板与介质流道内壁碰撞会产生噪音，也容易破坏阀板与介质流道内壁之间的硬密封，从而影响缓闭止回阀的密封性能。” 从上述的两个现有技术文件中来看，其结构所解决的都是阀瓣的缓冲问题，但是其结构存在一个很大的问题，由于止回阀的阀瓣的打开是靠流体推动的，因此阀瓣对流体起到很大的阻力，阀瓣无法转动至水平方向，阀瓣改变从进水段进入的流体方向，并使流体撞击在阀体的通道内壁，这不仅减小阀门的流量，而且流体对通道的撞击产生很大的噪音和震动，对阀体也是具有很大的损伤，特别是如上述第二个现有技术申请的（申请号为201120220005 .7 ）新型缓闭止回阀，该阀瓣的朝向进水口的端面是内凹形状，这种内凹形状增大了对流体的阻力。 然而就现有技术公开的止回阀，在阀瓣的启闭时，通道内产生巨大的水锤，虽然缓冲装置能缓慢开启或关闭阀瓣，减小水锤，但还是不可避免地产生较大的水锤和噪音。 发明内容本发明要解决上述现有技术存在的问题，提供一种多功能水泵控制阀，阀瓣打开的角度大，对流体产生的阻流小，同时也减小噪音和水锤。
