大、小球分类传送装置PLC控制系统

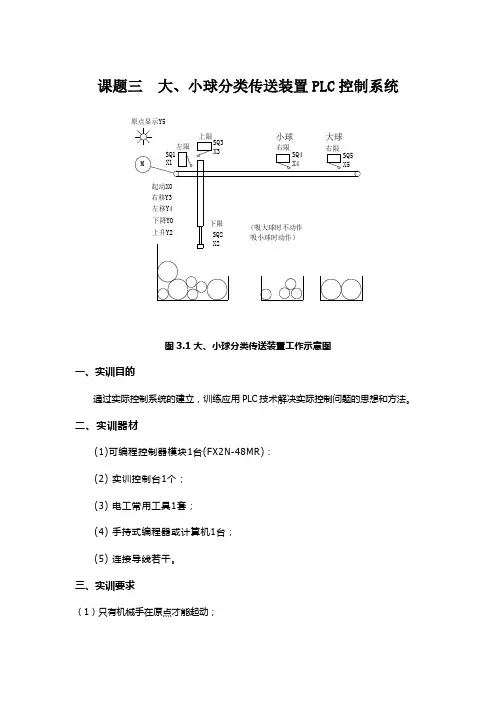

课题三 大、小球分类传送装置PLC 控制系统上限左限原点显示Y5SQ1X1MSQ3X3右限SQ4X4右限SQ5X5下限SQ2X2起动X0右移Y3左移Y4下降Y0上升Y2（吸大球时不动作吸小球时动作）小球大球图3.1 大、小球分类传送装置工作示意图一、实训目的通过实际控制系统的建立，训练应用PLC 技术解决实际控制问题的思想和方法。
二、实训器材(1)可编程控制器模块1台(FX2N-48MR)： (2) 实训控制台1个； (3) 电工常用工具1套；(4) 手持式编程器或计算机1台； (5) 连接导线若干。
三、实训要求（1）只有机械手在原点才能起动；（2）系统的动作顺序为下降、吸球、上升、右行、下降、释放、上升、左行；（3）机械手下降时，电磁铁压住大球，下限位开关是断开的，压住小球，下限位开关则接通：（4）有手动操作功能；其动作示意图如图3.1所示。
四、软件程序1. I/O分配X0：起动；Xl：左限位；X2：下限位；X3：上限位；X4：小球右限；X5：大球右限；X6：手动右移；X7：手动左移；XI0：手动上升；X11：手动下降；X12：手动吸球；X13：手动释放；X14：手动／自动转换开关；X15:停止。
Y0：下降；Y1：抓球；Y2：上升；Y3：右移；Y4：左移；Y5：原点显示。
2．程序设计方案根据系统的控制要求及PLC的I／O分配，其系统程序如图3.2所示。
图3.2 大、小球分类传送装置PLC控制系统顺控流程图五、系统接线图根据控制要求，其系统接线图如图3.3所示。
起动左限位下限位上限位小球右移大球右移手动右移手动左移手动上升手动下降手动吸球手动释放手动/自动转换开关停止图3.3 大、小球分类传送装置PLC控制系统外部接线图六、系统调试1. 输入程序，按图3.2所示的梯形图正确输入程序。
2．静态调试，按图3.3所示的系统接线图正确连接好输入设备，进行PLC的模拟静态调试，观察PLC的输出指示灯是否按要求指示，否则，检查并修改程序，直至指示正确。
