题目：危险废弃物处置中心供电系统设计
1、厂区平面图
2 中心用电设备负荷情况
2.1 负荷类型
本处置中心绝大部分用电设备属于长期连续负荷。要求不间断供电，停电时间过长将会造成严重的经济损失，故主要车间及附属设备均为二类负荷。
(1)负荷运行情况
该处置中心为三班工作制，全年工作小时数为8760小时，最大负荷利用小时数为6000小时。
(2)负荷表
表1-1 负荷表
任务组合方案
2.2 电源情况
(1)该处置中心西北方向10KM处有一个10KV电压等级双回路线路提供电源，其出口短路容量为180MVA。
(2)供电电源要求功率因数大于0.90。
2.3 供电电价为两部电价
(1)基本电价:按变压器容量计算,4元/KVA；
(2)电度电价:10KV供电时电价为0.80元/Kwh
2.4 气象及其他资料
(1)最热月份平均气温32.2度
(2)冻土层厚度0.7m
(3)最热月份平均地温27.3度
(4)地下水位1.5m
(5)土地性质粘土
(6)海拔高度 1021.3m
(7)主导风向西北（冬），东南（夏）
(8)年雷暴日 27.3日
3.1设计内容和要求
(1)确定全部计算负荷。
(2)确定主变电所的结构形式、变压器的台数及容量。
(3)确定供电系统及供电形式。
(4)计算短路电流并选择主要电器设备。
(5)确定无功功率补偿装置及其容量。
(6)确定变电所的接地装置。
3.2 设计成果
(1)设计说明书。
(2)变电所的一次与二次系统图。
3.3 设计步骤
(1)负荷的计算
根据给出的负荷明细表，确定全厂的计算负荷。
(2)方案选择
根据给出的供电电源、供电的技术指标和经济指标，提出可能的供电方式（3种），并加以比较与选择。其中技术指标以供电可靠性、灵活性、安全性为主要内容。
(3)补偿方式
选择无功补偿的方式，确定无功补偿的设备、个数及其控制，根据计算，确定补偿后的变压器容量，根据变压器容量选择变压器。
(4)短路电流的计算
在方案论证的条件下，确立最佳方案后，做出初步设计，根据初步设计的主接线图，确定短路点，并计算三相短路电流。
(5)设备选择
根据初步设计，选择断路器、隔离开关、互感器等电器设备，同时对这些设备进行校核。
(6) 变配电所防雷等级计算。
(7)变电所二次设备选择。
题目：35KV 机械厂全厂总降压变电所及配电系统的设计
1、厂区平面图
XX 机械厂总平面图
C-2 比例1：4000
公共电源进线
邻厂大
街
厂门
后厂门
厂区
宿舍区的负荷中心
工厂宿舍区
桥
河
流北
大
街2 中心用电设备负荷情况
2.1 负荷类型
本处置中心绝大部分用电设备属于长期连续负荷。要求不间断供电，停电时间过长将会造成严重的经济损失，故主要车间及附属设备均为二类负荷。
(1)负荷运行情况
该处置中心为三班工作制，全年工作小时数为8760小时，最大负荷利用小时数为6000小时。
(2)负荷表
附表1机械厂负荷统计资料
任务组合方案
2.2 电源情况
(1)工厂电源从电业部门某220/35/10千伏变电所，用35或10千伏双回路架空线引入本厂，其中一个作为工作电源，另一个作为备用电源，两个电源并列运行，该变电所距厂东侧8公里。
(2)供电电源要求功率因数大于0.90。
（3）供电系统短路技术数据
附表2区域变电所35千伏母线短路数据如下：
2.3 供电电价为两部电价
(1)基本电价:按变压器容量计算,4元/KVA；(2)电度电价:10KV供电时电价为0.80元/Kwh
2.4 气象及其他资料
(1)最热月份平均气温32.2度
(2)冻土层厚度0.7m
(3)最热月份平均地温27.3度
(4)地下水位1.5m
(5)土地性质粘土
(6)海拔高度 1021.3m
(7)主导风向西北（冬），东南（夏）
(8)年雷暴日 27.3日
3.1设计内容和要求
(1)确定全部计算负荷。
(2)确定主变电所的结构形式、变压器的台数及容量。
(3)确定供电系统及供电形式。
(4)计算短路电流并选择主要电器设备。
(5)确定无功功率补偿装置及其容量。
3.2 设计成果
(1)设计说明书。
(2)变电所的一次与二次系统图。
3.3 设计步骤
(1)负荷的计算
根据给出的负荷明细表，确定全厂的计算负荷。
(2)方案选择
根据给出的供电电源、供电的技术指标和经济指标，提出可能的供电方式（3种），并加以比较与选择。其中技术指标以供电可靠性、灵活性、安全性为主要内容。
(3)补偿方式
选择无功补偿的方式，确定无功补偿的设备、个数及其控制，根据计算，确定补偿后的变压器容量，根据变压器容量选择变压器。
(4)短路电流的计算
在方案论证的条件下，确立最佳方案后，做出初步设计，根据初步设计的主接线图，确定短路点，并计算三相短路电流。
(5)设备选择
根据初步设计，选择断路器、隔离开关、互感器等电器设备，同时对这些设备进行校核。
(6)变配电所防雷等级计算。(7)变电所二次设备选择。
设计题目：工厂总降压变电所及高压配电系统设计1.2设计依据
1.2.1工厂总平面布置图
1.2.2全厂各车间负荷情况汇总表。
1.2.3供用电协议。
1）当地供电部门可提供两种电源：
①从某220/35KV 区域变电站提供电源，该站距离厂南5公里； ②从某35/10KV 变电所，提供10KV 备用电源，该所距离厂南5公里。 2）配电系统技术数据。
（1）区域变电站35KV 母线短路数据为：
（2）配电系统
kV kV
kV
kV t op
s
3）供电部门对工厂提出的技术要求：
①区域变电站35KV 馈电线路定时限过流保护装置的整定时间为1.8秒，要求厂总降压变电所的保护动作时间不大于1.3秒。
②工厂在总降压变电所35KV 侧计量。
③功率因素值应在0.9以上。
工厂供电课程设计示例
工厂供电课程设计示例 一、设计任务书（示例） （一）设计题目 X X机械厂降压变电所的电气设计 （二）设计要求 要求根据本厂所能取得的电源及本厂用电负荷的实际情况，并适当考虑到工厂的发展，按照安全可靠、技术先进、经济合理的要求，确定变电所的位置和型式，确定变电所主变压器的台数、容量与类型，选择变电所主接线方案及高低压设备和进出线，确定二次回路方案，选择整定继电保护，确定防雷和接地装置。最后按要求写出设计说明书，绘出设计图纸。 （三）设计依据 1、工厂总平面图，如图11-3所示 2、工厂负荷情况本厂多数车间为两班制，年最大负荷利用小时为4600 h ，
日最大负荷持续时间为6 h 。该厂除铸造车间、电镀车间和锅炉房属于二级负荷外，其余均属于三级负荷。低压动力设备均为三相，额定电压为380伏。电气照明及家用电器均为单相，额定电压为220伏。本厂的负荷统计资料如表11-3所示。 表11-3 工厂负荷统计资料（示例）
3、供电电源情况按照工厂与当地供电部门签定的供用电合同规定，本厂可由附近一条10KV的公用电源干线取得工作电源。该干线的走向参看工厂总平面图。该干线的导线型号为LGJ-150 ，导线为等边三角形排列，线距为 2 m；干线首端（即电力系统的馈电变电站）距离本厂约8 km。干线首端所装设的高压断路器断流容量为500 MV A。此断路器配备有定时限过电流保护和电流速断保护，定时限过电流保护整定的动作时间为 1.7 s。为满足工厂二级负荷的要求，可采用高压联络线由邻近单位取得备用电源。已知与本厂高压侧有电气联系的架空线路总长度为80 km，电缆线路总长度为25 km 。 4、气象资料本厂所在地区的年最高气温为38°C，年平均气温为23°C，年最低气温为-8°C，年最热月平均最高气温为33°C，年最热月平均气温为26 °C，年最热月地下0.8m处平均温度为25°C，当地主导风向为东北风，年雷暴日数为20 。
题目1某加工厂供配电系统设计 一．负荷情况 某厂变电所担负三个车间、一个办公楼和一个食堂的供电任务，负荷均为380/220V 负荷。各部门电气设备、负荷情况如下： （一）一号车间 （二）二号车间 （三）三号车间 办公楼接有下表所列用电设备负荷 （五）食堂 二、供用电协议 （1）从电力系统的某66/10KV 变电站，用10KV 架空线路向工厂馈电。该变电站在工厂南侧1km 。 （2）系统变电站馈电线的定时限过电流保护的整定时间s t op 2=，工厂总配变电所保护整定时间不得大于1.5s 。 （3）在工厂总配电所的10KV 进线侧进行电能计量。工厂最大负荷时功率因数不得低于0.9。 （4）系统变电站10KV 母线出口断路器的断流容量为200MV A 。其配电系统图如图2。 （5）供电贴费和每月电费制：每月基本电费按主变压器容量计为18元/kV A ，电费为0.5元/kW·h 。此外，电力用户需 按新装变压器容量计算，一次性地向供电部门交纳供电贴费：6～10kV 为800元/kV A 。
区域变电站 图1 配电系统图 三．工厂负荷性质 生产车间大部分为一班制，少部分车间为两班制，年最大有功负荷利用小时数为4000h，工厂属三级负荷。四．工厂自然条件 （1）气象资料：本厂所在地区的年最高气温为38o C，年平均气温为23 o C，年最低气温为－8 o C，年最热月平均最高气温为33 o C，年最热月平均气温为26 o C，年最热月地下0.8m处平均温度为25 o C。当地主导风向为东北风，年雷暴日数为20。 （2）地质水文资料：本厂地区海拔60m，底层以砂粘土为主，地下水位为2m。 五．设计任务书 1．计算车间、办公楼、食堂用电计算负荷 2．计算全厂的计算负荷 3．确定厂变电所变压器台数、各变压器容量 4．供电方式及主接线设计 5．短路计算及设备选择 6．高压配电系统设计 7．保护及接地防雷系统设计 六．设计成果 1．设计说明书，包括全部设计内容，并附有必要的计算及表格。 2．电气主接线图（三号图纸）。 3．继电保护配置图（三号图纸）。
供用电系统课程设计报告
供用电系统课程设计 （报告书范例） 姓名： 班级： 学号： 时间：

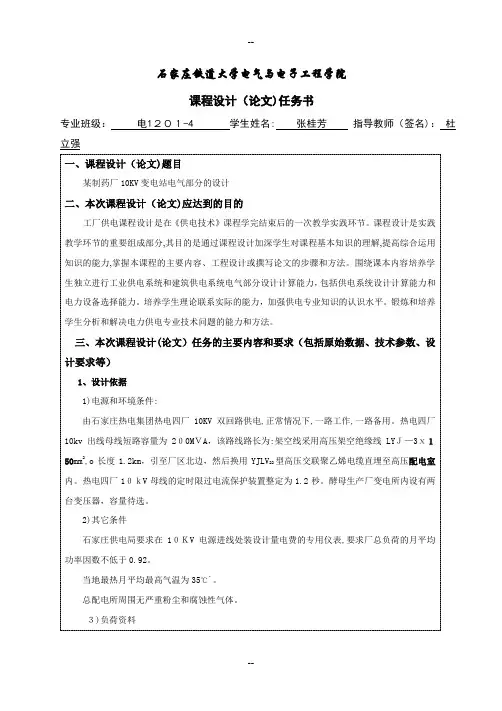

工厂供电课程设计任务书 一、设计题目：XX机械厂降压变电所的电气设计。 二、设计要求： 要求根据本厂所能取得的电源及本厂用电负荷的实际情况，并适当考虑到工厂生产的发展，按照安全可靠、技术先进、经济合理的要求，确定变电所的位置与形式，确定变电所主变压器的台数与容量、类型，选择变电所主结线方案及高低压设备和进出线，确定二次回路方案，选择整定继电保护装置，确定防雷和接地装置，最后按要求写出设计说明书，绘出设计图样。 三、设计依据： 1.工厂总平面图： 2.工厂负荷情况：本厂多数车间为两班制，年最大负荷利用小时为2500h，日最大负荷持续时间为5h。该厂除铸造车间、电镀车间和锅炉房属二级负荷外，其余均属三级负荷。低压动力设备均为三相，额定电压为380V。电气照明及家用电器均为单相，额定电压为220V。本厂的负荷统计资料如表1所示。

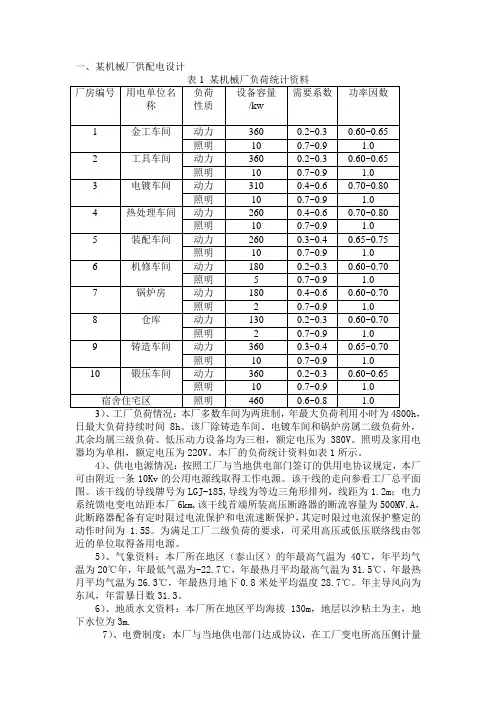

表1 工厂负荷统计资料 3.供电电源情况：按照工厂与当地供电部门签订的供电协议规定，本厂可由附近一条10KV的公用电源干线取得工作电源。该干线的走向参看工厂总平面图。该干线的导线牌号为LGJ-150，导线为等边三角形排列，线距为1.5m；干线首端（即电力系统的馈电变电站）距离本厂约7km。干线首端所装设的高压断路器断流容量为500MVA。此断路器配备有定时限过流保护和电流速断保护，定时限过电流保护整定的动作时间为1.7s。为满足工厂二级负荷的要求，可采用高压联
络线由邻近的单位取得备用电源。已知与本厂高压侧有电气联系的架空线路总长度为50km，电缆线路总长度为20km。 4.气象资料：本场所在地区的年最高气温为35o C，年平均气温为23o C，年最低气温为-8o C，年最热月平均最高气温为33o C，年最热月平均气温为26 o C，年最热月地下0.8m处平均温度为250C。当地主导风向为东北风，年雷暴日数为20。 5.地质水文资料：本厂所在地区平均海拔500m，地层以沙粘土为主；地下水位为1m。 6.电费制度：本厂与当地供电部门达成协议，在工厂变电所高压侧计量电能，设专用计量柜，按两部电费制交纳电费。每月基本电费按主变压器容量计为15元/kVA，动力电费为0.2元/kW.h，照明（含家电）电费为0.5元/kW.h。工厂最大负荷时的功率因数不得低于0.9。此外，电力用户需按新装变压器容量计算，一次性地向供电部门交纳供电贴费：6~10kV为800元/kVA。 四、设计任务： 要求在规定时间内独立完成下列工作量： 1、设计说明书，需包括： 1）前言。2）目录。3）负荷计算和无功功率补偿。4）变电所位置和型式的选择。5）变电所主变压器台数和容量、类型的选择。6）变电所主结线方案的设计。7）短路电流的计算。8）变电所一次设备的选择与校验。9）变电所进出线的选择和校验。10）变电所继电保护的方案选择。11）附录——参考文献。
低压配电系统的工厂供电课程设计 姓 名 学 号 院、系、部 电气工程系 班 号 完成时间 2012年6月18日 ※※※※※※※※※ ※ ※ ※ ※ ※ ※ 2009级 工厂供电课程设计
设计任务书 一、设计内容： (1)由总降压变电所的配出电压和用电设备的电压要求，参考国际规定的标准电压等级确定车间变电所的电压级别。 (2)计算负荷采用需用的系数法，计算出单台设备支线、用电设备组干线和车间变电所低压母线和进线的计算负荷。 (3)由计算负荷结果，确定补偿方式，计算出补偿容量，选择电容器个数和电容柜个数。 (4)按对负荷可靠性要求，确定车间变电所电气主接线。 (5)按车间变电所低压母线的计算负荷，确定变电器的容量和台数。 (6)导线截面积的选择，支线和干线按发热条件选择，进线电缆按经济电缆密度选择，按允许发热，电压损耗进行校验。 (7)短路电流计算，绘制计算电路和等值电路图，确定短路点，计算出各短路点短路电流值及短路容量。 (8)车间变电所低压母线按发热条件选择，按短路的热合力校验。 (9)按国家规定的标准符号和图符，用CAD画出车间变电所的电气主接线图、车间配电系统和配电平面图。 二、设计条件： (1)机加车间符合全部为三级负荷，对供电可靠性要求不高。
(2)车间平面布置图如下图所示 （3）车间电气设备各细表如下表所示 设备代号设备名称台数单台容量（kW）效率功率因数启动倍数备注1~3 普通车床C630-1 3 7.6 0.88 0.81 6 4 内圆磨床M2120 1 7.2 5 0.88 0.83 6 5，16 砂轮机S3SL-300 2 1.5 0.92 0.82 6.5 6 平面磨床M7130 1 7.6 0.88 0.82 6 7~9 牛头刨床B6050 3 4 0.87 0.82 6 11，12 普通车床C6140 2 6.125 0.89 0.81 6 13~15 普通车床C616 3 4.6 0.90 0.81 6 17，18 单臂龙门刨床B1012 2 67.8 0.86 0.81 2.5 19 龙门刨床B2016 1 66.8 0.86 0.81 2.5 20，21 普通车床C630 2 10.125 0.88 0.81 6 22 立式钻床Z535 1 4.625 0.90 0.80 6 23 立式车床C534J1 1 80 0.86 0.80 3 24 摇臂钻床Z35 1 8.5 0.87 0.82 5.5
本科课程设计题目： 院（系）信息科学与工程学院 专业电气工程及其自动化 届别 学号 姓名 指导老师 华侨大学教务处印制 2013年4月21号
目录 第1章概述....................................................................................................错误!未定义书签。第2章负荷计算与负荷等级确定...........................................................................错误!未定义书签。第3章变压器选择及主接线设计...........................................................................错误!未定义书签。第4章短路电流计算 . (10) 第5章电气设备选择 (17) 第6章课设体会及总结 (20) 参考文献 (21) 附录 (22)
第1章概述 通过这个供配电系统的设计，能对工厂供电的知识有一个系统的认识和更深入的了解，对书中的很多理论知识能更深入了解，能将书中的知识都系统化。本次课程设计是对南阳防爆厂降压变电所的电气设计，设计的主要内容包括： （1）负荷计算与负荷等级确定； （2）变压器选择与主接线设计； （3）短路电流计算； （4）电气设备选择； 后有此次课程设计的体会及总结和参考文献. 由于设计者知识掌握的深度和广度有限，很多知识都只能参考网上知识，所以本设计尚有不完善的地方，敬请老师批评指正！ 设计任务如下： （一）设计题目 南阳防爆厂降压变电所的电气设计 （二）设计要求 要求根据本厂所能取得的电源及本厂用电负荷的实际情况，并适当考虑到工厂生产的发展，按照安全可靠、技术先进、经济合理的要求，确定变电所的位置与型式，确定变电所主变压器的台数与容量、类型，选择变电所主结线方案及高低压设备和进出线，确定一次回路方案，最后定出设计说明书。 （三）设计依据 1．工厂总平面图，如图（1）所示。 2．工厂负荷情况：本厂多数车间为两班制，年最大负荷利用小时为4000h，日最大负荷持续时间为10h。该厂除铸造车间、锻压车间和锅炉房属二级负荷外，其余均属三级负荷。低压动力设备均为三相，额定电压为380V。照明及家用电器均为单相，额定电压为220V。本厂的负荷统计资料如表（1）所示。 3．供电电源情况：按照工厂与当地供电部门签订的供用协议规定，本厂可由附近一条35kV的公用电源干线取得工作电源。该干线的走向参看工厂总平面图。该干线的导线牌号为LGJ—120导线为等边三角形排列，线距为1m；干线首端（即电力系统的馈电变电电站）距离本厂约20km，该干线首端所装高压断路器300MV A，此断路器配备有定时限过电流保护和电流速断保护，其定时限过电流保护整定的动作时间为1.5s。为满足工厂二级负荷的要求，可采用联络线由邻近的单位取得备用电源。已知与本厂高压侧有电气联系的架空线路总长度达100km，电缆线路总长度达80km。 4.气象资料本厂所在地区的年最高气温为37 ℃，年平均气温为24℃，年最低气温为-8℃，年最热月平均最高气温为33℃，年最热月平均气温为26℃，年最热月地下0.8处平均温度为25℃。当地主导风向为东北风，年雷暴是数为20。 5.工厂最大负荷时的功率因数不得低于0.92。 主要参考资料 1 刘介才主编供配电技术北京：机械工业出版社 2 张华主编电类专业毕业设计指导北京：机械工业出版社 3 王荣藩编著工厂供电设计与指导天津：天津大学出版社
工厂供电课程设计报告 题目ＸX机械厂降压变电所的电气设计 姓名 学号 班级 指导老师 完成日期2014.5.24
一、设计任务书 (一)设计题目 ｘｘ机械厂降压变电所的电气设计 (二)设计要求 要求根据本厂所能取得的电源及本厂用电负荷的实际情况，并适当考虑到工厂生产的发展,按照安全可靠、技术先进、经济合理的要求，确定变电所的位置与型式,确定变电所主变压器的台数与容量、类型,选择变电所主结线方案及高低压设备和进出线，确定二次回路方案，选择整定继电保护装置,确定防雷和接地装置，最后按要求写出设计说明书，绘出设计图样。 （三)设计依据 １.工厂总平面图 图11—2××机械厂总平面图 2．工厂负荷情况本厂多数车间为两班制，年最大负荷利用小时为4200h,日最大负荷持续时间为6 ｈ。该厂除铸造车间、电镀车间和锅炉房属二级负荷外,其余均属三级负荷。低压动力设备均为三相，额定电压为380V。电气照明及家用电器均为单相，额定电压为220V。本厂的负荷统计资料如表１—７4所示。? 表1-74 工厂负荷统计资料
3．供电电源情况按照工厂与当地供电部门签订的供用电协议规定,本厂可由附近一条10 kV 的公用电源干线取得工作电源。该干线的走向参看工厂总平面图。该干线的导线牌号为LGJ －150，导线为等边三角形排列，线距为１．５m;干线首端(即电力系统的馈电变电站)距离本厂约6 ｋm。干线首端所装设的高压断路器断流容量为500 ＭV A。此断路器配备有定时限过电流保护种电流速断保护，定时限过电流保护整定的动作时间为1．6ｓ。为满足工厂二级负荷的要求,可采用高压联络线由邻近的单位取得备用电源。已知与本厂高压侧有电气联系的架空线路总长度为70 kｍ,电缆线路总长度为15 km。 4．气象资料本厂所在地区的年最高气温为3５℃,年平均气温为2６℃,年最低气温为-100Ｃ，年最热月平均最高气温为35℃，年最热月平均气温为27℃，年最热月地下o.８ｍ处平均温度为24℃。当地主导风向为东南风,年雷暴日数为15。 5．地质水文资料本厂所在地区平均海拔6０0m。地层以粘土（土质)为主；地下水位为3m。 6.电费制度本厂与当地供电部门达成协议,在工厂变电所高压侧计量电能,设专用计量柜，按两部电费制交纳电费。每月基本电费按主变压器容量计为18元／kV A，动力电费为0.20元/ｋw·h，照明(含家电)电费为0．56元/kw·h。工厂最大负荷时的功率因数不得低于0.9。此外，电力用户需按新装变压器容量计算,一次性地向供电部门交纳供电贴费:6~lOkV为８０0元/ｋV A 二、设计说明书 (一)负荷计算和无功功率补偿
【最新整理，下载后即可编辑】 工厂供电课程设计示例 一、设计任务书（示例） （一）设计题目 X X机械厂降压变电所的电气设计 （二）设计要求 要求根据本厂所能取得的电源及本厂用电负荷的实际情况，并适当考虑到工厂的发展，按照安全可靠、技术先进、经济合理的要求，确定变电所的位置和型式，确定变电所主变压器的台数、容量与类型，选择变电所主接线方案及高低压设备和进出线，确定二次回路方案，选择整定继电保护，确定防雷和接地装置。最后按要求写出设计说明书，绘出设计图纸。 （三）设计依据 1、工厂总平面图，如图11-3所示
2、工厂负荷情况本厂多数车间为两班制，年最大负荷利用小时为4600 h ，日最大负荷持续时间为6 h 。该厂除铸造车间、电镀车间和锅炉房属于二级负荷外，其余均属于三级负荷。低压动力设备均为三相，额定电压为380伏。电气照明及家用电器均为单相，额定电压为220伏。本厂的负荷统计资料如表11-3所示。 表11-3 工厂负荷统计资料（示例） 厂 房编号厂房 名称 负 荷 类 别 设备 容量 (KW) 需要 系数 Kd 功率 因数 cosφ P30 (KW) Q30 (Kvar) S30 (KVA) I30 (A) 1 铸造 车间 动 力 300 0.3 0.7 照 6 0.8 1.0
3、供电电源情况按照工厂与当地供电部门签定的供用电合同规定，本厂可由附近一条10KV的公用电源干线取得工作电源。该干线的走向参看工厂总平面图。该干线的导线型号为LGJ-150 ，导线为等边三角形排列，线距为2 m；干线首端（即电力系统的馈电变电站）距离本厂约8 km。干线首端所装设的高压断路器断流容量为500 MVA。此断路器配备有定时限过电流保护和电流速断保护，定时限过电流保护整定的动作时间为1.7 s。为满足工厂二级负荷的要求，可采用高压联络线由邻近单位取得备用电源。已知与本厂高压侧有电气联系的架空线路总长度为80 km，电缆线路总长度为25 km 。 4、气象资料本厂所在地区的年最高气温为38°C，年平均气温为23°C，年最低气温为-8°C，年最热月平均最高气温为
一、工厂供电的意义和要求 工厂供电，就是指工厂所需电能的供应和分配，亦称工厂配电。 众所周知，电能是现代工业生产的主要能源和动力。电能既易于由其它形式的能量转换而来，又易于转换为其它形式的能量以供应用；电能的输送的分配既简单经济，又便于控制、调节和测量，有利于实现生产过程自动化。因此，电能在现代工业生产及整个国民经济生活中应用极为广泛。 在工厂里，电能虽然是工业生产的主要能源和动力，但是它在产品成本中所占的比重一般很小（除电化工业外）。电能在工业生产中的重要性，并不在于它在产品成本中或投资总额中所占的比重多少，而在于工业生产实现电气化以后可以大大增加产量，提高产品质量，提高劳动生产率，降低生产成本，减轻工人的劳动强度，改善工人的劳动条件，有利于实现生产过程自动化。从另一方面来说，如果工厂的电能供应突然中断，则对工业生产可能造成严重的后果。 因此，做好工厂供电工作对于发展工业生产，实现工业现代化，具有十分重要的意义。由于能源节约是工厂供电工作的一个重要方面，而能源节约对于国家经济建设具有十分重要的战略意义，因此做好工厂供电工作，对于节约能源、支援国家经济建设，也具有重大的作用。工厂供电工作要很好地为工业生产服务，切实保证工厂生产和生活用电的需要，并做好节能工作，就必须达到以下基本要求： （1）安全在电能的供应、分配和使用中，不应发生人身事故和设备事故。 （2）可靠应满足电能用户对供电可靠性的要求。 （3）优质应满足电能用户对电压和频率等质量的要求 （4）经济供电系统的投资要少，运行费用要低，并尽可能地节约电能和减少有色金属的消耗量。 此外，在供电工作中，应合理地处理局部和全局、当前和长远等关系，既要照顾局部的当前的利益，又要有全局观点，能顾全大局，适应发展。 二、工厂供电设计的一般原则 按照国家标准GB50052-95 《供配电系统设计规范》、GB50053-94 《10kv及以下设计规范》、GB50054-95 《低压配电设计规范》等的规定，进行工厂供电设计必须遵循以下原则：（1）遵守规程、执行政策； 必须遵守国家的有关规定及标准，执行国家的有关方针政策，包括节约能源，节约有色金属等技术经济政策。 （2）安全可靠、先进合理； 应做到保障人身和设备的安全，供电可靠，电能质量合格，技术先进和经济合理，采用效率高、能耗低和性能先进的电气产品。 （3）近期为主、考虑发展； 应根据工作特点、规模和发展规划，正确处理近期建设与远期发展的关系，做到远近结合，适当考虑扩建的可能性。 （4）全局出发、统筹兼顾。 按负荷性质、用电容量、工程特点和地区供电条件等，合理确定设计方案。工厂供电设计是整个工厂设计中的重要组成部分。工厂供电设计的质量直接影响到工厂的生产及发展。作为从事工厂供电工作的人员，有必要了解和掌握工厂供电设计的有关知识，以便适应设计工作的需要。 三、设计内容及步骤
资料内容仅供您学习参考，如有不当之处，请联系改正或者删除。 1 设计任务 1.1设计要求 要求根据本厂所能取得的电源及本厂用电负荷的实际情况, 并适当考虑到工厂的发展, 按照安全可靠, 技术先进, 经济合理的要求, 确定变电所的位置与形式, 确定变电所主要变压器的台数与容量, 类型。选择变电所主接线方案及高低压设备和进出线, 确定二次回路方案, 选择整定继电保护装置, 最后按要求写出设计说明书, 绘出设计图纸。 1.2设计依据 1.2.1工厂总平面图: 图1.1 工厂平面图 1.2.2工厂负荷情况 本厂多数车间为两班制, 年最大负荷利用小时为4600h, 日最大负荷持
续时间为6h。该厂除铸造车间、电镀车间和锅炉房属二级负荷外, 其余均属三级负荷。本厂的负荷统计资料如表1.1所示。 表1.1工厂负荷统计资料
资料内容仅供您学习参考，如有不当之处，请联系改正或者删除。 1.2.3气象资料 本厂所在地区的年最高气温为38℃, 年平均气温为23℃, 年最低气温为-9℃, 年最热月平均最高气温为33℃, 年最热月平均气温为26℃, 年最热月地下0.8米处平均气温为25℃。当地主导风向为东北风, 年雷暴日数为20。 1.2.4供电电源情况 按照工厂与当地供电部门签定的供用电协议规定, 本厂可由附近一条10kV的公用电源干线取得工作电源。该干线的走向参看工厂总平面图。该干线的导线牌号为LGJ-150, 导线为等边三角形排列, 线距为2m; 干线首端距离本厂约8km。干线首端所装设的高压断路器断流容量为500MV A。此断路器配备有定时限过流保护和电流速断保护, 定时限过流保护整定的动作时间为1.7s。为满足工厂二级负荷要求, 可采用高压联络线由邻近的单位取得备用电源。已知与本厂高压侧有电气联系的架空线路总长度为80km, 电缆线路总长度为25km。
工厂供电课程设计 完整版
前言 电能是社会主义建设和人民生活不可缺少的重要资源,电力工业在国民经济中占有十分重要的地位,电能时有发电厂供给,因为考虑经济原因,发电厂大多建在动力资源比较丰富的地方,而这些地方又远离大中型城市和工厂企业,这样需要远距离输送,经过升降压变电所进行转接,在进一步的将电能分配给用户和生产企业。 由于电力电能的重要特点是不能储存,因此电力电能的生产、输送、分配和使用是同时进行的,于是电力电能从生产到使用构成一个整体,称为电力系统。 对电力系统运行的基本要求: 1.保证供电的可靠性 电力系统的中断将使生产停顿,生活混乱,甚至危机人身和设备的安全运行,造成十分严重的后果,给国民经济带来严重的损失,因此,对电力系统的运行首先要保证供电的可靠性。
2.保证良好的电能质量 3.提高系统运行的经济性 4.保证电力系统安全运行 课程设计: 一、设计题目 某机械厂降压变电所的电气设计 二、设计要求 要求根据本厂所能取得的电源及本厂用电负荷的实际情况,并适当考虑到工厂生产的发展,按照安全可靠、技术先进、经济合理的要求,确定变电所的位置与型式,确定变电所主变压器的台数与容量、类型,选择变电所主接线方案及高低压设备和进出线,确定二次回路方案,选择整定继电保护装置,确定防雷和接地装置,最后按要求写出设计说明书,绘出设计图纸。 三、设计依据 1. 工厂总平面图
图1 工厂总平面图 2. 工厂负荷情况 工厂多数车间为两班制,年最大负荷利用小时为6800小时,日最大负荷持续时间为8小时。该厂除特种电机分厂、实验站为一级负荷,铸造分厂、锅炉房属二级负荷外,其余均属三级负荷。低压动力设备均为三相,额定电压为380V。电气照明及家用电器均为单相,额定电压为220V。本厂的负荷统计资料如表1所示。 3. 供电电源情况 按照工厂与当地供电部门签订的供用电协议规定,本厂可由离厂5km和8km欧姆/km)两处的35kV的公用电源干线取得工作电源。干线首端所装设的断路器断流容量为800MVA,该电源的走向参看工厂总平面图。 表1 工厂负荷统计资料 厂房厂房名称负荷设备容量额定电压功率因tan 需要系数 k d
工厂总降压变电所及高压配电系统设计 课程设计报告 名称:工厂供电课程设计 题目:工厂总降压变电所及高压配电系统设计 院系:机电工程学院 班级:09级电气一班 学号:090511056 姓名:邬娟 指导教师:吴利斌 设计日期:2012.12.17-2012.12.30
引言 本次设计是针对工厂的总降压变电所及高压配电系统进行设计。包括厂区内总降压变电所的位置确定、低压变电所的位置确定、短路电流计算、设备线路的选择、工厂防雷接地的设计等。要求遵循经济性、可靠性、灵活性、安全性等原则，考虑供电工作的长远性利益，及工厂可持续发展，而对本厂区进行设计，是对《工厂供电》课程学习的综合检验，也是为将来工作打下良好基础。
目录 引言 (1) 1 设计原始资料 (4) 1.1 工厂总平面布置图 (4) 1.2 全厂各车间负荷情况表 (4) 1.3 供用电协议 (5) 1.4 工厂的负荷性质 (6) 1.5 工厂的自然条件 (6) 2 工厂电力负荷统计 (7) 2.1 各车间电力负荷统计 (7) 2.2 无功功率补偿 (8) 2.3 总降压变电所所址选择 (8) 2.3.1 供电电压等级介绍 (8) 2.3.2 总降压变电所所址选择 (9) 2.3.3 总降压变电所变压器选择 (10) 2.4 车间变电所确定 (10) 2.4.1 车间变电所变压器选择 (10) 3 变电所主接线设计 (11) 3.1 总降压变电所主接线设计 (11) 3.2 车间变电所主接线设计 (11) 4 短路电流计算 (12) 5 电气设备选择 (13) 5.1 主变压器35KV侧电气设备选择 (13) 5.2 主变压器10KV侧电气设备选择 (14) 5.3 各车间变电所二次电气设备选择 (15) 6 母线及各电压等级进出线选择 (17) 6.1 电源进线的选择 (17)
某机械厂降压变电所电气设计《论文摘要》 姓名_董勇刚____________ 班级__05023206____________ 学历层次__大专_ 专业__自动控制_____ 指导老师__张帆___________ 一概述 1负荷计算及无功功率补偿 2、工厂总降压变电所的位置和形式选择 参考电源进线方向，综合考虑设置总降压变电所的有关因素，确定变压器的台数 和容量。 3、工厂总降压变电所主结线方案设计 根据变电所配电回路数，，确定变电所高、低接线方式 4、系统短路电流计算 由系统不同运行方式下的短路参数，求出不同运行方式下各点的三相及两相短 路电流。。 5、变电所高、低压侧设备选择 6继电保护及二次结线设计 7、变电所防雷装置 8变电所主接线图，变电所平面和剖面图 二负荷计算及无功功率补偿 负荷计算的方法有需要系数法、利用系数法及二项式等几种。 本设计采用需要系数法确定。 主要计算公式有： 1 视在功率： S30 = Pe·Kd (1) 2无功功率: Q30 = P30 ·tgφ (2) 3 有功功率: P30 =S30 XCoS φ（3） 4 计算电流: I30 = S30/√3UN (4)
5 S30XS30=Q30XQ30+P30XP30 (5) 使用以上公式计算出各个车间的用电负荷 表1 各个车间用电负荷 （单位；KW）车间负荷统计表 V A 视在功率K 额定功率KW 额定电压额定电流 1 铸造车间94.8 67.8 400 143 2 锻压车间111.4 73.85 400 169 3 热处理车间9 4 76 400 143 4 电镀车间129 104 400 197 5 仓库8.8 7.2 400 13.4 6 工具车间115 71.1 400 176 7 金工车间88 60 400 134 8 锅炉房36 28.7 400 55 9 装配车间60 42.6 400 91 10 机修车间36 24 400 55 11 生活区245 220 400 375 三变电所主接线方案设计 3.1变压器容量和台数选择 总的视在功率是764KW ，考虑发展需要取用SL7-1000一台 当地平均温度25度，高压进线为钢芯加强铝线LGJ-3 X 50
工厂供电课程设计 1.2 设计内容及步骤 全厂总降压变电所及配电系统设计，是根据各个车间的负荷数量和性质，生产工艺对负荷的要求，以及负荷布局，结合国家供电情况。解决对各部门的安全可靠，经济的分配电能问题。其基本内容有以下几方面。 负荷计算 全厂总降压变电所的负荷计算，是在车间负荷计算的基础上进行的。考虑车间变电所变压器的功率损耗，从而求出全厂总降压变电所高压侧计算负荷及总功率因数。列出负荷计算表、表达计算成果。 工厂总降压变电所的位置和主变压器的台数及容量选择 参考电源进线方向，综合考虑设置总降压变电所的有关因素，结合全厂计算负荷以及扩建和备用的需要，确定变压器的台数和容量。 工厂总降压变电所主结线设计 根据变电所配电回路数，负荷要求的可靠性级别和计算负荷数综合主变压器台数，确定变电所高、低接线方式。对它的基本要求，即要安全可靠有要灵活经济，安装容易维修方便。 厂区高压配电系统设计 根据厂内负荷情况，从技术和经济合理性确定厂区配电电压。参考负荷布局及总降压变电所位置，比较几种可行的高压配电网布置放案，计算出导线截面及电压损失，由不同放案的可靠性，电压损失，基建投资，年运行费用，有色金属消耗量等综合技术经济条件列表比值，择优选用。按选定配电系统作线路结构与敷设方式设计。用厂区高压线路平面布置图，敷设要求和架空线路杆位明细表以及工程预算书表达设计成果。 工厂供、配电系统短路电流计算 工厂用电，通常为国家电网的末端负荷，其容量运行小于电网容量，皆可按无限容量系统供电进行短路计算。由系统不同运行方式下的短路参数，求出不同运行方式下各点的三相及两相短路电流。 改善功率因数装置设计 按负荷计算求出总降压变电所的功率因数，通过查表或计算求出达到供电部门要求数值所需补偿的无功率。由手册或厂品样本选用所需移相电容器的规格和数量，并选用合适的电容器柜或放电装置。如工厂有大型同步电动机还可以采用控制电机励磁电流方式提供无功功率，改善功率因数。 变电所高、低压侧设备选择 参照短路电流计算数据和各回路计算负荷以及对应的额定值，选择变电所高、低压侧电器设备，如隔离开关、断路器、母线、电缆、绝缘子、避雷器、互感器、开关柜等设备。并根据需要进行热稳定和力稳定检验。用总降压变电所主结线图，设备材料表和投资概算表达设计成果。 继电保护及二次结线设计 为了监视，控制和保证安全可靠运行，变压器、高压配电线路移相电容器、高压电动机、母线分段断路器及联络线断路器，皆需要设置相应的控制、信号、检测和继电器保护装置。
工厂供电课程设计示例 一、设计任务书（示例） （一）设计题目 X X机械厂降压变电所的电气设计 （二）设计要求 要求根据本厂所能取得的电源及本厂用电负荷的实际情况，并适当考虑到工厂的发展，按照安全可靠、技术先进、经济合理的要求，确定变电所的位置和型式，确定变电所主变压器的台数、容量与类型，选择变电所主接线方案及高低压设备和进出线，确定二次回路方案，选择整定继电保护，确定防雷和接地装置。最后按要求写出设计说明书，绘出设计图纸。 （三）设计依据 1、工厂总平面图，如图11-3所示 2、工厂负荷情况本厂多数车间为两班制，年最大负荷利用小时为4600 h ，
日最大负荷持续时间为6 h 。该厂除铸造车间、电镀车间和锅炉房属于二级负荷外，其余均属于三级负荷。低压动力设备均为三相，额定电压为380伏。电气照明及家用电器均为单相，额定电压为220伏。本厂的负荷统计资料如表11-3所示。 表11-3 工厂负荷统计资料（示例） 3、供电电源情况按照工厂与当地供电部门签定的供用电合同规定，本厂可由附近一条10KV的公用电源干线取得工作电源。该干线的走向参看工厂总平面图。该干线的导线型号为LGJ-150 ，导线为等边三角形排列，线距为 2 m；干线首端（即电力系统的馈电变电站）距离本厂约8 km。干线首端所装设的高压断路器断流容量为500 MV A。此断路器配备有定时限过电流保护和电流速断保护，
定时限过电流保护整定的动作时间为 1.7 s。为满足工厂二级负荷的要求，可采用高压联络线由邻近单位取得备用电源。已知与本厂高压侧有电气联系的架空线路总长度为80 km，电缆线路总长度为25 km 。 4、气象资料本厂所在地区的年最高气温为38°C，年平均气温为23°C，年最低气温为-8°C，年最热月平均最高气温为33°C，年最热月平均气温为26 °C，年最热月地下0.8m处平均温度为25°C，当地主导风向为东北风，年雷暴日数为20 。 5、地质水文资料本厂所在地区平均海拔500 m，地层土质以砂粘土为主，地下水位为2 m。 6、电费制度本厂与当地供电部门达成协议，在工厂变电所的高压侧计量电能，设专用计量柜，按两部电费制交纳电费。每月基本电费按主变压器容量计为18元/KV A，动力电费为0.2 元/KW·h.，照明（含家电）电费为0.5 元/KW·h.。工厂最大负荷时的功率因数不得低于0.9 。此外，电力用户需按新装变压器容量计算，一次性地向供电部门交纳供电贴费：6~10KV为800元/KV A。 （四）设计任务 1、设计说明书需包括： 1）前言 2）目录 3）负荷计算和无功补偿 4）变电所位置和型式的选择 5）变电所主变压器台数、容量与类型的选择 6）变电所主接线方案的设计 7）短路电流的计算 8）变电所一次设备的选择与校验 9）变电所进出线的选择与校验 10）变电所二次回路方案的选择及继电保护的整定
设计说明书 《工厂供电》课程设计 学院：机电工程学院 学号： 专业（方向）年级：电气工程及其自动化学生姓名： 福建农林大学机电工程学院电气工程系 2011年 1月 7日
前言 课程设计是教学过程中的一个重要环节，通过课程设计可以巩固本课程理论知识，掌握供配电设计的基本方法，通过解决各种实际问题，培养独立分析和解决实际工程技术问题的能力，同时对电力工业的有关政策、方针、技术规程有一定的了解，在计算、绘图、设计说明书等方面得到训练，为今后的工作奠定基础。 此次课程设计是某机械厂降压变电所的电气设计，是一个实际的设计课题，能更好的让我们体会到实际的供配电系统是怎么回事。它涵盖了本书几乎所有的内容，包括全厂负荷统计，变压器的选择，短路电流的计算，供电线路的选择，供电设备的选择，无功补偿等等，并要求画变电所主接线图。同时课程设计也是教学过程中的一个重要环节，通过设计可以巩固各课程理论知识，了解工厂供电设计的基本方法，了解工厂供电电能分配等各种实际问题，培养独立分析和解决实际工程技术问题的能力，同时对电力工业的有关政策、方针、技术规程有一定的了解，在计算绘图、编号、设计说明书等方面得到训练，为以后工作奠定基础。 本设计可分为八部分：负荷计算和无功功率计算及补偿；变电所位置和形式的选择；变电所主变压器台数和容量及主接线方案的选择；短路电流的计算；变电所一次设备的选择与校验；变电所高、低压线路的选择；防雷和接地装置的确定；附参考文献。 由于设计者知识掌握的深度和广度有限，本设计尚有不完善的地方，敬请老师、同学批评指正！
目录 1负荷计算和无功功率补偿 (1) 2变电所位置和型式的选择 (2) 3变电所主变压器及主接线方案的选择 (3) 4短路电流的计算 (6) 5变电所一次设备的选择校验 (8) 6变电所进出线及与邻近单位联络线的选择 (9) 7变电所的防雷保护与接地装置的设计 (13) 8变电所主接线电路图 (14) 9参考文献 (16)
工厂供电课程设计指导 第十章设计说明书的编写 和设计图样的绘制 第一节设计说明书的编写 设汁说明书是课程设计和毕业设计结束时必须提出的重要设计文件。在工程设计中，初步设计阶段结束时也必须编写出设计说明书，而施工设计阶段则不要求系统的设计说明书，必要的文字说明只作为施工图样的补充。 一、设计说明书编写的一般要求 1．必须阐明设计主题 1)首先必须说明设计的项目名称(设计题目)、任务要求及分工情况。 2)简要说明设计的依据，包括设计原始资料的摘要。 3)整个设计说明书要反映出设计的指导思想或遵循的设计原则。 2．应突出阐述设计方案 1)要突出设计方案的选择比较。例如对变配电所的主结线方案，一般要求选2～3个比较合理的方案来进行技术经济分析比较。从中优选一个最佳方案。 2)设计方案的比较要简明，分析要全面，论述要科学有据。 3．文字要精炼，计算要简明 1)说明书的文字叙述要开门见山，不要滥用修饰词；特别是写“前言”，要实事求是，切忌虚夸。 2)文字说明要精炼、准确，要符合现代汉语规范，讲究标点符号用法，避免语法、修辞和逻辑错误。字迹要清楚，力求工整，切忌写错别字。 3)选择计算要简明，力戒繁琐，尽量采用一目了然的图表形式。 4．条理要清晰，层次要分明 1)除“前言”或“结语”外，设计说明书的中间主体部分应尽量采用条款分明的形式，罗列叙述，或采用图表格式，力求作到条理清晰，叙述清楚。 2)要按照设计的顺序，安排好说明书的层次结构。前后之间既要层次分明，又要有逻辑联系。 3)设计说明书要统一编写页码，前面要编写“目录”。目录中的章节序号、标题及页码，均应与正文一致。作为课程设计和毕业设计的说明书，后面须列出“参考书目”。参考书目的格式，按GB7714—87《文后参考文献著录规则》规定应为：编著者·书名·出版地：出版者，出版年。按1990年3月发布的《标点符号用法》，书名外可加书名号《》。例：刘介才主编· 《工厂供电设计指导》·北京：机械工业出版社，1998。 二、设计说明书常用的层次格式 设计说明书常用的层次格式，如表10—1所示。
广东机电职业技术学院 供配电实习报告 （2012-2013学年第二学期） 专业：电气自动化技术 班级：电气1107班 姓名： 学号： 指导教师：廖忠、朱卓诚 时间：第8 周（2013年4月22日——2013年4月26日） 实训室供配电开关柜实训 一、实习动员与安排及查阅相关资料 1. 熟悉供配电系统的各种相关规范。 2. 熟悉广州市供电部门对高压供配电系统及计量方面的技术要求 3. 掌握负荷分级的原则及供电要求 4. 熟悉应急电源与自备发电电电源的选择 5. 掌握负荷的计算方法 6. 掌握电能质量要求及电压选择原则 7. 熟悉公配系统的接线方式及特点 8. 了解无功补偿的设计要求 为了了解上面的信息，我上网查了很多资料，部分资料如下： 一、供电要求 (1)一级负荷的供电电源应符合下列规定： 1)一级负荷应由两个电源供电；当一个电源发生故障时，另一个电源不应同时受到损坏。 2)一级负荷中特别重要的负荷，除由两个电源供电外，尚应增设应急电源，并严禁将其它负荷接入应急供电系统。 (2)二级负荷的供电系统，宜由两回线路供电。在负荷较小或地区供电条件困难时，二级负荷可由一回6kv及以上专用的架空线路或电缆供电。当采用架空线时，可为一回架空线供电；当采用电缆线路时，应采用两根电缆组成的线路供电，其每根电缆应能承受100%的二级负荷。 (3)三级负荷供电无特别要求。 注：(1)独立电源是指若干电源中，任一电源因故障而停止供电时，不影响其他电源继续供电。同时具备下列两个条件的变电所的不同母线段均属独立电源。 ①每段母线的电源来自不同的发电机； ②母线段之间无联系，或虽有联系但在其中一段发生故障时，能自动断开联系，不影响其余母线段继续供电。 (2)独立电源点是指若干独立电源来自不同的地点。任一电源点因故障而停止供电时，不影响其他电源继续供电两个发电、一个发电厂和一个地区电网或一个电力系统中的两个区域性变电所都属于两个独立电源点。 二、负荷的计算方法 计算负荷是一个假想的持续性负荷，其热效应与同一时间内实际变动负荷所产生的最大热效应相等。在配电设计中，通常采用30min的最大平均负荷作为按发热条件选择电器或导体的依据。 用电负荷计算的目的是为了合理选择供电系统的变压器、发电机、馈电线和开关设备等，也是计算电压水平和确定电能消耗的重要依据。电力负荷的计算正确与否，对选择高低压供
（封面） XXXXXXX学院 某铸造厂总降压变电所的电气设计报告题目： 院（系）： 专业班级： 学生姓名： 指导老师： 时间：年月日
第一板块概述 1.1、总概述 电力系统是由发电、变电、输电、配电和用电等环节组成的电能生产与消费系统。它的功能是将自然界的一次能源通过发电动力装置（主要包括锅炉、汽轮机、发电机及电厂辅助生产系统等）转化成电能，再经输、变电系统及配电系统将电能供应到各负荷中心，通过各种设备再转换成动力、热、光等不同形式的能量，为地区经济和人民生活服务。 工厂供电的意义和要求 基本要求： （1）安全在电能的供应、分配和使用中，不应发生人身事故和设备事故。 （2）可靠应满足电能用户对供电可靠性的要求。 （3）优质应满足电能用户对电压和频率等质量的要求 （4）经济供电系统的投资要少，运行费用要低，并尽可能地节约电能和减少有色金属的消耗量。 此外，在供电工作中，应合理地处理局部和全局、当前和长远等关系，既要照顾局部的当前的利益，又要有全局观点，能顾全大局，适应发展 1.1.1 设计目的
(1) 复习和巩固《工厂供电》课程所学知识。 (2) 培养分析问题和解决问题的能力。 (3) 学习和掌握变电所电气部分设计的基本原理和设计方法。 1.1. 2. 设计内容 （1）根据对原始资料的计算结果，选择不同主线接线形式和主变形式及容量，组成2-3个不同方案，进行技术、经济方面的比较，选择最佳方案； （2）绘制有关图纸，对所选方案绘出变电所主接线草图及变电所平面布置草图。 （3）短路电流计算：根据电气设备选择检验和继电器保护需要，确定主接线上的短路计算点，分别按系统最大运行运行和最小运行方式计算各短路点三相短路的电流值。 （4）主要电气设备的选择：断路器、隔离开关、负荷开关、熔断器、电压和电流互感器、导线、母线等 （5）工厂总压降变电所主变压器保护，保护方式的选择、整定值的计算及灵敏度检验。 （6）工厂总降压变电所10kv馈线保护，保护方式的选择和整定值计算。
