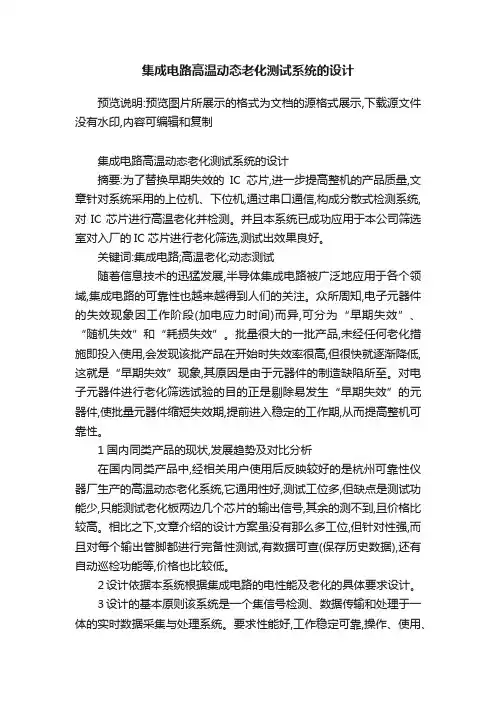

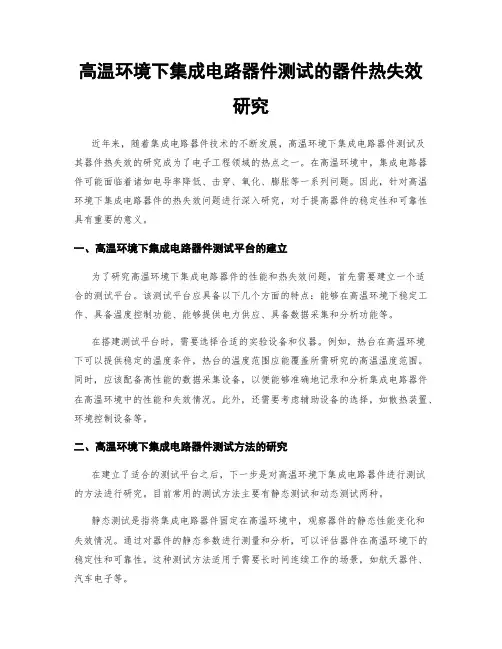

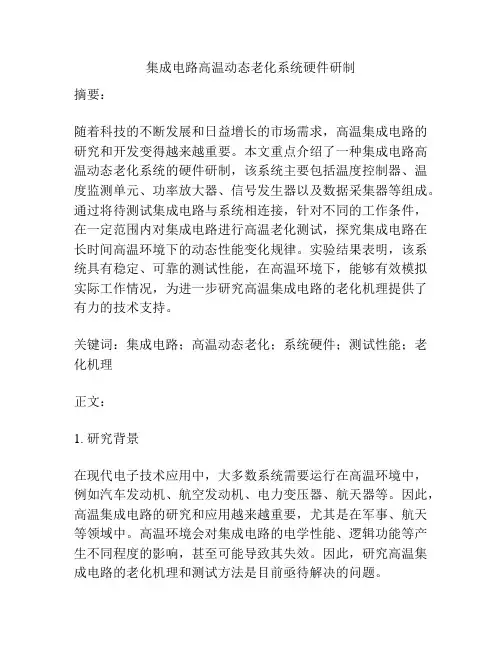

集成电路高温动态老化测试系统的设计

集成电路高温动态老化测试系统的设计
集成电路高温动态老化测试系统的设计

集成电路测试员实习报告

集成电路测试员实习报告 篇一:测控技术与仪器专业生产实习报告 测控技术与仪器专业 《生产实习报告》 一、实习概况 实习时间:XX.7.28-XX.8.8 实习地点:无锡市公共实训基地 实习要求:掌握如下的专业知识和技能并通过考核。 1.集成电路及测试常识 2.模拟集成电路测试原理、方法及设备详细构成; 3.集成电路主要参数及测试设备框架构成; 4.评估集成电路的具体技术指标; 5.集成电路测试实际操作。 二、实习企业介绍 北京信诺达泰思特科技股份有限公司成立于XX年11月,注册资本为632万人民币,主要从事集成电路测试系统的研发。在集成电路测试领域具有深厚的技术实力与市场储备,同时承接集成电路测试服务、电路板测试维修业务。公司是集研制、开发、销售、服务于一体的高新技术企业。由研发人员发明了“一种快速获取DSP测试向量的方法及装置”并取得国防专利证书。公司核心研发团队多年来一直从事半导体测试系统的研发工作,参与并完成的项目包括国家六.五

重点科技攻关项目“大规模/超大规模存储器集成电路测试系统研制”;国家“七五”、“八五”重点科技攻关项目“测试程序库的开发与实 用化”;北京市科学院“100M超大规模数字电路测试系统研制”项目等,以上项目均顺利通过验收。公司所研发的产品涵盖数字集成电路测试、模拟集成电路测试、数模混合集成电路测试、存储器测试、继电器测试、电源模块测试等,曾为多家封装测试企业、军工企业及科研院所提供产品及服务,广泛应用于航空、航天、铁路、船舶、兵器、电子、核工业等领域。还可以针对用户实际需求,量身为客户提供最优的测试解决方案。公司秉承“敬业、奉献、协同、创新”的精神,为客户提供高质高效的测试展品和服务。 三、实习内容 第一周: 7月28日上午我们来到无锡公共实训基地学习集成电路测试的相关知识。下午基地领导带我们参观了公司、介绍了相关产品。 产品描述: ST5000是一款高精度的半导体分立器件测试系统,该系统采用了标准的PXI总线,能够兼容CPCI和PXI设备。它是一款浮动资源的测试工作站,这种特殊的架构方式使得用户可以最有效的利用系统资源,配置出最经济、高效的测试

3.2模拟集成电路设计-差分放大器版图

集成电路设计实习Integrated Circuits Design Labs I t t d Ci it D i L b 单元实验三(第二次课) 模拟电路单元实验-差分放大器版图设计 2007-2008 Institute of Microelectronics Peking University

实验内容、实验目的、时间安排 z实验内容: z完成差分放大器的版图 z完成验证:DRC、LVS、后仿真 z目的: z掌握模拟集成电路单元模块的版图设计方法 z时间安排: z一次课完成差分放大器的版图与验证 Institute of Microelectronics, Peking University集成电路设计实习-单元实验三Page1

实验步骤 1.完成上节课设计放大器对应的版图 对版图进行、检查 2.DRC LVS 3.创建后仿真电路 44.后仿真(进度慢的同学可只选做部分分析) z DC分析:直流功耗等 z AC分析:增益、GBW、PM z Tran分析:建立时间、瞬态功耗等 Institute of Microelectronics, Peking University集成电路设计实习-单元实验三Page2

Display Option z Layout->Options ->Display z请按左图操作 Institute of Microelectronics, Peking University集成电路设计实习-单元实验三Page3

由Schematic创建Layout z Schematic->Tools->Design Synthesis->Layout XL->弹出窗口 ->Create New->OK >选择Create New>OK z Virtuoso XL->Design->Gen From Source->弹出窗口 z选择所有Pin z设置Pin的Layer z Update Institute of Microelectronics, Peking University集成电路设计实习-单元实验三Page4

集成电路设计基础复习

1、解释基本概念:集成电路,集成度,特征尺寸 参考答案: A、集成电路(IC:integrated circuit)是指通过一系列特定的加工工艺,将晶体管、二极管等有源器件和电阻、电容等无源器件,按照一定的电路互连,“集成”在一块半导体晶片(如硅或砷化镓)上,封装在一个外壳内,执行特定电路或系统功能的集成块。 B、集成度是指在每个芯片中包含的元器件的数目。 C、特征尺寸是代表工艺光刻条件所能达到的最小栅长(L)尺寸。 2、写出下列英文缩写的全称:IC,MOS,VLSI,SOC,DRC,ERC,LVS,LPE 参考答案: IC:integrated circuit;MOS:metal oxide semiconductor;VLSI:very large scale integration;SOC:system on chip;DRC:design rule check;ERC:electrical rule check;LVS:layout versus schematic;LPE:layout parameter extraction 3、试述集成电路的几种主要分类方法 参考答案: 集成电路的分类方法大致有五种:器件结构类型、集成规模、使用的基片材料、电路功能以及应用领域。根据器件的结构类型,通常将其分为双极集成电路、MOS集成电路和Bi-MOS 集成电路。按集成规模可分为:小规模集成电路、中规模集成电路、大规模集成电路、超大规模集成电路、特大规模集成电路和巨大规模集成电路。按基片结构形式,可分为单片集成电路和混合集成电路两大类。按电路的功能将其分为数字集成电路、模拟集成电路和数模混合集成电路。按应用领域划分,集成电路又可分为标准通用集成电路和专用集成电路。 4、试述“自顶向下”集成电路设计步骤。 参考答案: “自顶向下”的设计步骤中,设计者首先需要进行行为设计以确定芯片的功能;其次进行结构设计;接着是把各子单元转换成逻辑图或电路图;最后将电路图转换成版图,并经各种验证后以标准版图数据格式输出。 5、比较标准单元法和门阵列法的差异。 参考答案:

数字集成电路测试系统BJ3125A使用说明书【模板】

数字集成电路测试系统 BJ3125A 使用说明书 北京无线电仪器厂 ********

1.概述 1.1BJ3125A 型数字IC测试系统是BJ3125数字IC测试系统的改型产品,继 承了原有系统的优点。 1.2 该系统数字IC测试按存储响应法进行设计,这种方法理论上成熟,方法上统一,应用最广泛,国内外科技人员熟悉。此外,由于利用这种原理测试方法上差异小,所以易于和国内、外其他测试系统的测试数据,测试结果数据进行比较,有较好的兼容性。 1.3 本系统的设计思想 采用通用微机控制,为以后多快好省地开发各系列智能仪器打下基础。采用通用微机对于软件开发及系统调试都带来许多方便。 采用总线支持模块化结构,便于扩展成其他测试系统。 将研制中大规模数字集成电路测试系统中积累的知识、经验充分赋予该系统,软件能继承的就继承,如页表式编程测试包、系统的诊断校准程序、程序库…… 在功能测试上不追求速度而只追求功能齐全,如:能测试各种工艺系列的IC,能测开路门,可进行三态测试等。着重在直流参数上下功夫。如:小电流测试及保证较好的测试精度。 在电路设计上力求电路简捷,尽量采用先进的、性价比高的器件,如选用AD7237双D/A、AD526增益可软件编程放大器、AD620仪用放大器等,可降低成本,缩短研制周期,较容易保证较好的性能指标,便于生产。 1.4 本系统的主要特点

——采用通用微机控制 ——完善的诊断校准程序 ——商业化齐套实用的程序库 ——具有测试存储器的软件图形发生器 ——具有电平精度高、输出阻抗低、电平范围宽的三态驱动器。——可对开路门进行测试 ——具有三态测试能力 ——采用地缓冲放大器,以利用提高直流参数测试精度 ——功能测试采用双阈值比较 ——恒流源、恒压源、电压表是独立的、便于测试模拟电路时使用——易于扩展成其它IC测试系统。 1.5 本测试系统,可测试中小规模数字IC 1.6 测试用途 整机厂、研究单位的器件验收测试及其他各种应用测试。 2.系统构成及主要功能(参看图1)

关于典型机械设备综合在线测试系统设计、改造、配置项目

关于“数据采集系统”项目 技术指标要求 该系统主要包含四部分组成;便携式数据采集系统、测量附件系统、专业测量与分析软件系统。具体配置及主要技术要求如下。 1.云智慧数据采集分析仪 1)通道数:11个。8个模拟输入通道,1个转速输入通道,2个模拟输出通道; 2)数据传输方式:网线,无线,支持网络式远程操作,可以扩展3G信号远程 实时在线监测。 3)每通道独立24位AD模数转换。 4)每台采集仪内置16G存储,支持离线采样。 5)所有通道同步采集时,每通道最高采样频率204.8KHz,采样频率任意设置。 DA精度:有效数据位31位,输出最高频率192KHz 6)可以进行多台级联级联,最大可定制到64 台或更多台级联,多机GPS及北 斗双模异地同步、多机1588同步。 7)输入幅值精度优于0.03mVrms@±10V量程。相位匹配:优于0.2°@10kHz。 8)内置1、10、100、1000倍放大,输入量程可选择。 9)动态范围为120dB(典型值),保证值为110dB,任意通道间干扰优于-120dB。 10)可外接DC9~36V供电,支持POE供电模式。 11)内置可充电锂电池,无外供电独立工作时间可支持8小时。 12)支持断电重启后采集状态自动恢复和自动零点校准; 13)可外输出5V、9V、12V、15V直流电压/1Ch转速输入,5VDC供电,25MHz高速

采样信号源输出通道,最大输出电压:±10VP,最大输出电流:5mA,每通道不低于24 位AD模数转换。 14)信噪比不低于110dB,输出最高频率不低于192KHz,幅值精度:优于0.2%。 信号类型:正弦、正弦扫频、随机、磁盘文件等,能将采集的数据进行回放。 15)采集仪对外接口必须是lemo接头。 16)外形尺寸(mm)不大于:L210×W120×H50,重量:不大于2kg。保证系统便携。 2.专业级信号分析软件 1)Windows8/7/XP操作系统,支持64位操作系统,支持台式机和笔记本电脑, 云智慧模式可利用Web浏览器登陆,支持iPad及安卓、苹果等手机系统 2)支持在3G通信方式下,通过数据采集软件和Web对远程网络采集仪进行设 置、示波、时域统计、状态查询、数据下载等,Web方式兼容IE、safari、chrome等浏览器,支持电脑,Pad和手机操作,此方式传输距离无限制。3)软件分析频率精度10-12数量级,软件分析幅值精度10-12数量级,在适当测 试条件下,测试系统频率精度最高可达10-8数量级,测试系统幅值精度可达10-3数量级。 4)具有超低频快速测量技术,测量时间为信号周期的1/10时,频率误差为2%, 幅值误差为3%,当测试时间为信号周期的1/4时,频率误差为0.2%,幅值误差为0.6%。 5)可以进行数据浏览,各种分析结果的输出,包括图形的复制、保存、打印。 将分析结果进行各种文件格式(文本、Excel表格、ACCESS、matlab等)的输出,也可直接把图形和数据输出报告。 6)实时分析:实时显示和分析记录时域谱、FFT谱、功率谱、1/3倍频程谱、 振动量级、声压级。 7)实时报警分析:可设置振动和声源报警阈值,对超过阈值的数据在软件界面 上实时进行报警。 8)按通道设置采样率的功能:可对不同的通道设定不同的采样频率,并进行不 同的处理,每个通道可以独立设置不同的采样率。

加速度测试系统设计

机械工程测试技术基础

目录 1.简介 2.测试方案设计 3.测试系统组成 3.1压电加速度传感器 3.1.1组成 3.1.2工作原理 3.1.3灵敏度 3.2电荷放大器 3.2.1测试电路图 3.2.2数据计算处理 3.3动态信号分析仪 4.实验测试流程 5.说明总结 6.参考文献

压电加速度测试系统 1.简介 现代工业和自动化生产过程中,非电物理量的测量和控制技术会涉及大量的动态测试问题。所谓动态测试是指量的瞬时值以及它随时间而变化的值的确定,即被测量为变量的连续测量过程。它以动态信号为特征,研究了测试系统的动态特性问题,而动态测试中振动和冲击的精确测量尤其重要。振动与冲击测量的核心是传感器,常用压电加速度传感器来获取冲击和振动信号。 压电式传感器是基于某些介质材料的压电效应,当材料受力作用而变形时,其表面会有电荷产生,从而实现非电量测量。压电式传感器具有体积小,质量轻,工作频带宽,结构简单,成本低,性能稳定等特点,因此在各种动态力、机械冲击与振动的测量以及声学、医学、力学、宇航等方面都得到了非常广泛的应用。 所以在此设计了一种压电式加速度测试系统,能够满足测试0—3G的低频率加速度测试。 2.测试方案设计 系统组成:压电加速度传感器、电荷放大器、动态信号分析仪 被测对象的振动加速度信号经传感器拾振,由传感器电缆将加速度信号送入该系统电荷放大器,电荷放大器将信号转换成电压信号并放大,通过数据采集测试仪采样,便实现对信号的采集。

最后在PC 端对实验数据进行处理并显示。 如下图所示 3.测试系统组成 3.1压电加速度传感器 3.1.1组成 由质量块、压电元件、支座以及引线组成 如下图所示 3.1.2工作原理 压电加速度传感器采用具有压电效应的压电材料作基本元件,是以压电材料受力后在其表面产生电荷的压电效应为转换原理的传感器。这些压电材料,当沿着一定方向对其施力而使它变形时,内部就产生极化现象 ,同时在它的两个相对的表面上便 产生符号相反的电荷;当外力去掉后,又重新恢复不带电的状质压电 元件支座输出引线

《模拟集成电路设计原理》期末考试

1 《模拟集成电路设计原理》期末考试 一.填空题(每空1分,共14分) 1、与其它类型的晶体管相比,MOS器件的尺寸很容易按____比例____缩小,CMOS电路被证明具有_较低__的制造成本。 2、放大应用时,通常使MOS管工作在_ 饱和_区,电流受栅源过驱动电压控制,我们定义_跨导_来表示电压转换电流的能力。 3、λ为沟长调制效应系数,对于较长的沟道,λ值____较小___(较大、较小)。 4、源跟随器主要应用是起到___电压缓冲器___的作用。 5、共源共栅放大器结构的一个重要特性就是_输出阻抗_很高,因此可以做成___恒定电流源_。 6、 6、由于_尾电流源输出阻抗为有限值_或_电路不完全对称_等因素,共模输入电平的变化会引起差动输出的改变。 7、理想情况下,_电流镜_结构可以精确地复制电流而不受工艺和温度的影响,实际应用中,为了抑制沟长调制效应带来的误差,可以进一步将其改进为__共源共栅电流镜__结构。 8、为方便求解,在一定条件下可用___极点—结点关联_法估算系统的极点频率。 9、与差动对结合使用的有源电流镜结构如下图所示,电路的输入电容Cin为__ CF(1-A) __。 10、λ为沟长调制效应系数,λ值与沟道长度成___反比__(正比、反比)。 二.名词解释(每题3分,共15分) 11、1、阱 解:在CMOS工艺中,PMOS管与NMOS管必须做在同一衬底上,其中某一类器件要做在一个“局部衬底”上,这块与衬底掺杂类型相反的“局部衬底”叫做阱。 2、亚阈值导电效应 解:实际上,VGS=VTH时,一个“弱”的反型层仍然存在,并有一些源漏电流,甚至当VGS

模拟集成电路设计经典教材

1、 CMOS analog circuit design by P.E.ALLEN 评定:理论性90 实用性70 编写 100 精彩内容:运放的设计流程、比较器、 开关电容 这本书在国内非常流行,中文版也 翻译的很好,是很多人的入门教材。 建议大家读影印版,因为ic 领域 的绝大部分文献是以英文写成的。 如果你只能读中文版,你的学习资料 将非常有限。笔者对这本书的评价 并不高,认为该书理论有余,实用性 不足,在内容的安排上也有不妥的地 方,比如没有安排专门的章节讲述反 馈,在小信号的计算方面也没有巧方法。本书最精彩的部分应该就是运放的设计流程了。这是领域里非常重要的问题,像Allen 教授这样将设计流程一步一步表述出来在其他书里是没有的。这正体现了Allen 教授的治学风格:苛求理论的完整性系统性。但是,作为一项工程技术,最关键的是要解决问题,是能够拿出一套实用的经济的保险的方案。所以,读者会发现,看完最后一章关于ADC/DAC 的内容,似乎是面面俱到,几种结构的ADC 都提到了,但是当读者想要根据需求选择并设计一种ADC/DAC 时,却无从下手。书中关于比较器的内容也很精彩,也体现了Allen 教授求全的风格。不过,正好其它教科书里对比较器的系统讲述较少,该书正好弥补了这一缺陷。Allen 教授是开关电容电路和滤波器电路的专家。书中的相关章节很适合作为开关电容电路的入门教材。该书的排版、图表等书籍编写方面的工作也做的很好。像Allen 这样的理论派教授不管在那所大学里,大概都会很快的获得晋升吧。另外,Allen 教授的学生Rincon Moca 教授写的关于LDO 的书非常详尽,值得一读。 2、 CMOS Circuit Design Layout and Simulation CMOS Mixed-Signal Circuit Design by R.J.Baker 评定:理论性80 实用性100 编写80 精彩内容:数据转换器的建模和测量、hspice 网表这本书的风格和Allen 的书刚好相反: 理论的系统性不强,但是极为实用,甚至给出 大量的电路仿真网表和hspice 仿真图线。 这本书的中文版翻译的也很好。最近出了第二 版,翻译人员换了,不知道翻译的水平如何。 不过,第二版好贵啊~~ Baker 教授在工业界 的实战经验丰富,曾经参加过多年的军方项目 的研发,接收器,锁相环,数据转换器,DRAM 等曾设计过。所以,书中的内容几乎了包含 了数字、模拟的所有重要电路,Baker 教授

集成电路测试系统技术应用

集成电路测试技术应用 集成电路测试系统是一类用于测试集成电路直流参数、交流参数和功能指标的测试设备。根据测试对象的不同,其主要分类为数字集成电路测试系统、模拟集成电路测试系统、数模混合信号集成电路测试系统。集成电路测试系统的主要技术指标有测试通道宽度、测试数据深度、通道测试数据位数、测试速率、选通和触发沿、每引脚定时调整、时钟周期准确度、测试周期时间分辨率、测试应用范围等。 集成电路作为电子信息产业的基础元器件广泛应用于国民经济的各个领域,集成电路测试系统作为集成电路的检测设备在相关产业也必然有着广泛应用。在集成电路制造领域,用于生产过程中晶圆级的中间测试,这时需要自动探针台辅助;用于封装后的成品测试,这时需要自动分选机的配合。在集成电路设计领域,可用于集成电路的设计验证。在集成电路使用领域(民用、军用),大量用于集成电路的入厂检测测试、特性分析测试、器件筛选测试、质量控制测试、可靠性测试等。随着集成电路技术的快速发展,集成电路测试系统的发展趋势是测试速率不断提高;以参数测试为主逐步向以功能测试为主转移;设计更高级别的并行处理功能;采用分布式结构,通过网络实现测试资源共享,增强测试和数据处理能力。 集成电路测试系统的构成主要包括,通道板、管脚电路、波形产生器、波形分析器、定时器、精密测量单元、程控电源、程控负载、测试程序库等。其主要功能就是对各类微处理器(CPU、MCU)、动态存储器、E2PROM、EPROM、PROM、数字接口、数字信号处理器(DSP)、SOC、FPGA、CPLD、A/D、D/A、IC卡、无线通信类、数字多媒体类、汽车电子类等集成电路产品提供直流参数、交流参数和功能指标的测试。 (提供测试系统单位:北京自动测试技术研究所、中国电子科技集团41所)

模拟集成电路设计期末试卷..

《模拟集成电路设计原理》期末考试 一.填空题(每空1分,共14分) 1、与其它类型的晶体管相比,MOS器件的尺寸很容易按____比例____缩小,CMOS电路被证明具有_ 较低__的制造成本。 2、放大应用时,通常使MOS管工作在_ 饱和_区,电流受栅源过驱动电压控制,我们定义_跨导_来 表示电压转换电流的能力。 3、λ为沟长调制效应系数,对于较长的沟道,λ值____较小___(较大、较小)。 4、源跟随器主要应用是起到___电压缓冲器___的作用。 5、共源共栅放大器结构的一个重要特性就是_输出阻抗_很高,因此可以做成___恒定电流源_。 6、由于_尾电流源输出阻抗为有限值_或_电路不完全对称_等因素,共模输入电平的变化会引起差动输 出的改变。 7、理想情况下,_电流镜_结构可以精确地复制电流而不受工艺和温度的影响,实际应用中,为了抑制 沟长调制效应带来的误差,可以进一步将其改进为__共源共栅电流镜__结构。 8、为方便求解,在一定条件下可用___极点—结点关联_法估算系统的极点频率。 9、与差动对结合使用的有源电流镜结构如下图所示,电路的输入电容C in为__ C F(1-A)__。 10、λ为沟长调制效应系数,λ值与沟道长度成___反比__(正比、反比)。 二.名词解释(每题3分,共15分) 1、阱 解:在CMOS工艺中,PMOS管与NMOS管必须做在同一衬底上,其中某一类器件要做在一个“局部衬底”上,这块与衬底掺杂类型相反的“局部衬底”叫做阱。 2、亚阈值导电效应 解:实际上,V GS=V TH时,一个“弱”的反型层仍然存在,并有一些源漏电流,甚至当V GS

机械工程测试系统设计

机械工程测试系统设计 摘要:机械工程测试技术在工业生产中起着十分重要的作用,为此设计和制造高效的机械工程测试系统便成为测试技术的重要内容。机械工程测试技术是工程技术领域中的一个重要的技术,工程研究、产品开发、生产监督、质量控制和性能试验等,都离不开测试技术。因此通过机械工程测试技术设计出一套具有测试功能的机械工程测试系统对于现代化的生产起着至关重要到作用,运用机械工程测试系统可以在机械工业生产中进行故障分析与检测,并及时的排除故障从而提高生产效率。本文根据机械工业生产中所存在的问题进行一种机械工程测试系统的设计,从而说明机械工程测试系统对于机械工业的重要性。 关键词:机械工程测试系统测试技术机械振动故障诊断工业生产 正文:一.机械工程测试技术的主要内容和收获 在生产生活动中,新的工艺与设备的开发依赖于测量技术的发展水平而且可靠的测量技术对于生产过程自动化、设备的安全与经济运行都是必不可少的先决条件。在广泛应用的自动控制技术中,测试装置已成为控制系统的重要组成部分。在各种现代装备系统的制造与实际运行工作中,测试工作内容已占首位,测试系统的成本已达到装备系统总成本的50%-70%,它是保证现代工程装备系统实际性能指标和正常工作的重要手段,是其先进性能及实用水平的重要标志。目前,工程测试技术已广泛的应用于工农业生产、科学研究、国防建设、交通运输、医疗卫生、环境保护和人民生活的各个方面,并在其中发挥着越来越重要的作用,已成为国民经济发展和社会进步的一项必不可少的基础技术。使用先进的测试技术已成为经济高度发展和科技现代化的重要标志之一。 《机械工程测试技术》课程的主要研究内容是测试技术的基础知识,即信号的时域和频域特性以及测试装置的基本特性;测试信号的获取与调理技术;测试系统的设计;计算机测试系统;实际测试系统。通过《机械工程测试技术》的学习,主要学习到了机械工程动态测试中常用的传感器及其基本原理与相应的调理电路,信号处理电路及记录仪器的工作原理,掌握了信号的时域及频域的描述方法,建立明确的信号的频谱结构的概念;频谱分析和相关分析的基本原理和方法;数字信号分析中的一些基本概念。了解了测试装置静、动态特性的评价方法和不失真测试条件,并掌握了一阶、二阶系统动特性和测定方法,以便正确地选用测试仪器。通过测力、测位移了解常用传感器、常用信号调理电路和记录仪器的工作原理和性能以及选用原则,初步运用于机械工程中某些参量的测试以及测量误差的分析方法和数据处理,了解到了相关功率谱概念及其应用。 《机械工程测试技术》是应用电子技术对机械行业的设备进行各种性能测定、读取、检验的一门学科,并通过试验、控制和运行监测给予在设备实际设计制造的参考数据以及实现自动化控制。这为机械设备的使用和自动化提供了条件。在现

模拟集成电路设计软件使用教程

模拟集成电路设计软件实验教程 月4年2006

1 目录 实验一自上而下(Top-Down)的电路设计 (3) Lab 1.1 启动软件 (3) Lab 1.2 自上而下的系统级仿真 (3) Lab 1.3 电路图输入 (7) Lab 1.4 模块的创建 (10) Lab 1.5 电源的创建 (12) Lab 1.6 建立运放测试电路 (14) 实验二使用Spectre Direct进行模拟仿真 (17) Lab 2.1 运行仿真 (17) Lab 2.2 使用激励模板 (28) Lab 2.3 波形窗的使用 (32) Lab 2.4 保存仿真状态 (36) Lab 2.5 将仿真结果注释在电路图窗口 (37) 2 实验一自上而下(Top-Down)的电路设计Lab 1.1 启动软件 实验目的: 掌握如何启动模拟电路设计环境.

实验步骤: 1.进入Linux界面后,点击鼠标右键,选中New Terminal,则会弹出一个交互终端. 2.进入教程所在目录后,输入命令cd Artist446 (注意:cd后必须有空格;命令行大小写敏感) 3.在同一个交互终端内,输入命令icms &,在屏幕底部会出现一个命令交互窗(Command Interpreter Window,CIW).如果出现What's New窗口,可使用File-Close命令关闭. Lab 1.2 自上而下的系统级仿真 实验目的: 掌握如何对含AHDL模块的模块级设计进行仿真. 实验步骤: 1.在CIW中选择Tool-Library Manager,会弹出库管理器(Library Manager). 2.在库管理器中,用鼠标左键选中training,则cell中会显示出training库中所有的cell;在training 的所有cell中用左键选中peakTestv;用鼠标中键(或右键)打开(open)view中的schematic.将会出现如下图所示的测试电路: 3 点击左当该模块四周出现一高亮黄色虚线框时,将鼠标置于图中peakDetectv模块上,3. . ,则模块四周线框变为白色实线框键选中该模块EditDesign-Hierarchy-Descend 设置Name将View ,,弹出Descend对话框4.选择: peakDetectv模块的电路图OK.为schematic,然后点击则出现

集成电路设计基础 课后答案

班级:通信二班姓名:赵庆超学号:20071201297 7,版图设计中整体布局有哪些注意事项? 答:1版图设计最基本满足版图设计准则,以提高电路的匹配性能,抗干扰性能和高频工作性能。 2 整体力求层次化设计,即按功能将版图划分为若干子单元,每个子单元又可能包含若干子单元,从最小的子单元进行设计,这些子单元又被调用完成较大单元的设计,这种方法大大减少了设计和修改的工作量,且结构严谨,层次清晰。 3 图形应尽量简洁,避免不必要的多边形,对连接在一起的同一层应尽量合并,这不仅可减小版图的数据存储量,而且版图一模了然。 4 在构思版图结构时,除要考虑版图所占的面积,输入和输出的合理分布,较小不必要的寄生效应外,还应力求版图与电路原理框图保持一致(必要时修改框图画法),并力求版图美观大方。 8,版图设计中元件布局布线方面有哪些注意事项? 答:1 各不同布线层的性能各不相同,晶体管等效电阻应大大高于布线电阻。高速电路,电荷的分配效应会引起很多问题。 2 随器件尺寸的减小,线宽和线间距也在减小,多层布线层之间的介质层也在变薄,这将大大增加布线电阻和分布电阻。 3 电源线和地线应尽可能的避免用扩散区和多晶硅布线,特别是通过

较大电流的那部分电源线和地线。因此集成电路的版图设计电源线和地线多采用梳状布线,避免交叉,或者用多层金属工艺,提高设计布线的灵活性。 4 禁止在一条铝布线的长信号霞平行走过另一条用多晶硅或者扩散区布线的长信号线。因为长距离平行布线的两条信号线之间存在着较大的分布电容,一条信号线会在另一条信号线上产生较大的噪声,使电路不能正常工作。、 5 压点离开芯片内部图形的距离不应少于20um,以避免芯片键和时,因应力而造成电路损坏。

集成电路测试论文

集成电路测试与可靠性设计 结课论文 基于FPGA的图像处理开发板设计 姓名:岑鉴峰 班级:B09212 学号:20094021211

模拟集成电路设计与应用 摘要 近年来,随着集成电路工艺技术的进步,整个电子系统可以集成在一个芯片上。这些变化改变了模拟电路在电子系统中的作用,并且影响着模拟集成电路的发展。随着信息技术及其产业的迅速发展,当今社会进入到了一个崭新的信息化时代。微电子技术是信息技术的核心技术,模拟集成电路又是微电子技术的核心技术之一,因而模拟集成电路成为信息时代的重要技术领域。已广泛应用于信号放大、频率变换、模拟运算、计算机接口、自动控制、卫星通信等领域。 关键词:模拟集成电路;微电子技术;信号放大;频率变换 引言 集成电路是一种微型电子器件或部件。采用一定的工艺,把一个电路中所需的晶体管、二极管、电阻、电容和电感等元件及布线互连一起,制作在一小块或几小块半导体晶片或介质基片上,然后封装在一个管壳内,成为具有所需电路功能的微型结构。 集成电路具有体积小,重量轻,引出线和焊接点少,寿命长,可靠性高,性能好等优点,同时成本低,便于大规模生产。它不仅在工、民用电子设备如收录机、电视机、计算机等方面得到广泛的应用,同时在军事、通讯、遥控等方面也得到广泛的应用。 集成电路按其功能、结构的不同,可以分为模拟集成电路、数字集成电路和数/模混合集成电路三大类。 模拟集成电路又称线性电路,用来产生、放大和处理各种模拟信号(指幅度随时间边疆变化的信号。例如半导体收音机的音频信号、录放机的磁带信号等),其输入信号和输出信号成比例关系。 下面就我所学的和了解到的知识简单的介绍一下模拟集成电路555定时器的设计与应用。 内容 一、模拟集成电路555定时器

IC设计基础笔试集锦

IC设计基础(流程、工艺、版图、器件)笔试集锦 1、我们公司的产品是集成电路,请描述一下你对集成电路的认识,列举一些与集成电路 相关的内容(如讲清楚模拟、数字、双极型、CMOS、MCU、RISC、CISC、DSP、ASIC、FPGA 等的概念)。(仕兰微面试题目) 什么是MCU? MCU(Micro Controller Unit),又称单片微型计算机(Single Chip Microcomputer),简称单片机,是指随着大规模集成电路的出现及其发展,将计算机的CPU、RAM、ROM、定时数器和多种I/O接口集成在一片芯片上,形成芯片级的计算机。 MCU的分类 MCU按其存储器类型可分为MASK(掩模)ROM、OTP(一次性可编程)ROM、FLASH ROM等类型。MASK ROM的MCU价格便宜,但程序在出厂时已经固化,适合程序固定不变的应用场合;FALSH ROM的MCU程序可以反复擦写,灵活性很强,但价格较高,适合对价格不敏感的应用场合或做开发用途;OTP ROM的MCU价格介于前两者之间,同时又拥有一次性可编程能力,适合既要求一定灵活性,又要求低成本的应用场合,尤其是功能不断翻新、需要迅速量产的电子产品。 RISC为Reduced Instruction Set Computing的缩写,中文翻译为精简执令运算集,好处是CPU核心 很容易就能提升效能且消耗功率低,但程式撰写较为复杂;常见的RISC处理器如Mac的Power PC 系列。 CISC就是Complex Instruction Set Computing的缩写,中文翻译为复杂指令运算集,它只是CPU分类的一种,好处是CPU所提供能用的指令较多、程式撰写容易,常见80X86相容的CPU即是此类。 DSP有两个意思,既可以指数字信号处理这门理论,此时它是Digital Signal Processing的缩写;也可以是Digital Signal Processor的缩写,表示数字信号处理器,有时也缩写为DSPs,以示与理论的区别。 2、FPGA和ASIC的概念,他们的区别。(未知) 答案:FPGA是可编程ASIC。 ASIC:专用集成电路,它是面向专门用途的电路,专门为一个用户设计和制造的。根据一 个用户的特定要求,能以低研制成本,短、交货周期供货的全定制,半定制集成电路。与 门阵列等其它ASIC(Application Specific IC)相比,它们又具有设计开发周期短、设计 制造成本低、开发工具先进、标准产品无需测试、质量稳定以及可实时在线检验等优点 3、什么叫做OTP片、掩膜片,两者的区别何在?(仕兰微面试题目)otp是一次可编程(one time programme),掩膜就是mcu出厂的时候程序已经固化到里面去了,不能在写程序进去!( 4、你知道的集成电路设计的表达方式有哪几种?(仕兰微面试题目) 5、描述你对集成电路设计流程的认识。(仕兰微面试题目) 6、简述FPGA等可编程逻辑器件设计流程。(仕兰微面试题目) 7、IC设计前端到后端的流程和eda工具。(未知) 8、从RTL synthesis到tape out之间的设计flow,并列出其中各步使用的tool.(未知) 9、Asic的design flow。(威盛VIA 2003.11.06 上海笔试试题) 10、写出asic前期设计的流程和相应的工具。(威盛) 11、集成电路前段设计流程,写出相关的工具。(扬智电子笔试) 先介绍下IC开发流程: 1.)代码输入(design input) 用vhdl或者是verilog语言来完成器件的功能描述,生成hdl代码 语言输入工具:SUMMIT VISUALHDL MENTOR RENIOR 图形输入: composer(cadence); viewlogic (viewdraw) 2.)电路仿真(circuit simulation) 将vhd代码进行先前逻辑仿真,验证功能描述是否正确 数字电路仿真工具: Verolog:CADENCE Verolig-XL SYNOPSYS VCS MENTOR Modle-sim VHDL : CADENCE NC-vhdl SYNOPSYS VSS MENTOR Modle-sim 模拟电路仿真工具: AVANTI HSpice pspice,spectre micro microwave: eesoft : hp 3.)逻辑综合(synthesis tools) 逻辑综合工具可以将设计思想vhd代码转化成对应一定工艺手段的门级电路;将初级仿真 中所没有考虑的门沿(gates delay)反标到生成的门级网表中,返回电路仿真阶段进行再 仿真。最终仿真结果生成的网表称为物理网表。 12、请简述一下设计后端的整个流程?(仕兰微面试题目) 13、是否接触过自动布局布线?请说出一两种工具软件。自动布局布线需要哪些基本元 素?(仕兰微面试题目) 14、描述你对集成电路工艺的认识。(仕兰微面试题目)

902测试技术及应用

902测试技术及应用 一、考试范围说明 该门课程的研究生入学考试范围参考其本科生课程的教学大纲,面向专业学位研究生选拔的需要,考核内容主要包括: 1.测试基础理论和技术知识:主要包括机械测试信号分析,测量装置的基本特性,以及常见测量装置--参数式传感器、发电式传感器、信号调理电路、信号显示与记录等技术知识; 2.测试系统设计及实用测试技术:主要包括测试系统设计理论和方法,计算机测试技术与典型应用系统,其他特种测试技术与典型应用系统; 3.典型工程测试系统设计实例分析:主要包括机械工程领域典型机械参数,如应力应变、温度、位移、振动和噪声的测试系统设计,以及它们的工程网络化和智能化设计等。 与本科生课程学习考评相比,没有平时考核和实验考核环节,但闭卷笔考的知识内容和方式方法原则上是一致的,以上述内容所涉及的知识点为考核对象,具有填空题、判断题、问答题和测试系统设计题等多种考题形式。 二、考试范围说明 通过讲授测试技术的基础知识、常用测量装置的工作原理与性能,以及测试系统的设计,培养学生掌握本学科领域内常见测试系统的组成与设计,以及常见机械工程参数测量技术;为学生学习后续专业课程以及将来实际工作打下良好的基础。 本课程主要为学生讲授:a)测试基础理论和技术知识,主要包括机械测试信号分析、测量装置的基本特性、参数式传感器、发电式传感器、信号的调理等;b)测试系统设计及实用测试技术,主要包括测试系统设计、计算机测试系统、其他测试技术以及典型测试系统设计实例。同时开设:信号分析与测量装置特性仿真、传感器及其性能标定、动态测量信号调理、测试技术虚拟仪器设计等4个基本实验,以及涵盖测试系统设计、搭建、信号采集与处理分析等4个考核环节的测试技术大综合实验。

模拟集成电路测试

模拟集成电路测试技术 20092123 王天亮 模拟集成电路产品测试分别在生产中的两个阶段进行,既在芯片封装前和封装后,中测的目标是挑选出合格的芯片,送去封装。之所以进行两端测试,是因为封装和测试比其他生产工业工序更为费时,并且经济消耗也很大。只能选择合格芯片进行封装和测试将提高封装后合格器件的比例。成测还是必需的,因为扯了测试要求的因素,在封装过程中还将有可能导入新的故障。 方法:数字集成电路是由故障模型驱动的,而模拟集成电路测试则基本上规范驱动,这是两种电路测试方法学上的重要区别。数字集成电路测试方法基于故障类型,最简单的是固定“0”和固定“1”故障,其失效机理是一个电路的端点固定为逻辑0和1。根据这个故障假设,通过模拟产生测试输入向量和输出响应向量集,并给出故障覆盖率。如果一个测试向量集能使故障电路的模拟输出与无故障电路的输出不同,则认为该测试向量集能检测该故障。这样就可以在正式生产以前,在设计阶段就可以通过模拟产生随后用于生产测试的测试向量,当然它同样可用于可测试分析。特别是,若为了达到一定的故障覆盖率所需测试向量集很长时,可在正式生产前重新进行设计,这样既可以减少测试集长度又能保证必要的故障覆盖。总之,数字集成电路测试领域是一个开发较好,较系统,技术成熟的领域。 而模拟集成电路上没有被普遍接受故障类型,因此到目前为止,模拟集成电路测试认识规范驱动的,即在产品和成测阶段,测试依据的是电路规范。以运算放大器为例,比如其主要规范是; DC增益>=80dB; 4kHz 的总谐波失真<=0.002%; 1MHz 的总谐波失真<=0.1%; 建立时间<=200ns; 功耗<=3mw。 最一般的方法就是按上述规范进行测试并将合格芯片拿去封装。然后进行中测,中测有些技术问题,比如探针寄生参数影响动态参数测试,所以常常只选择直流电压和电流进行测量。为了使之选择直流参数测试的方法有更好的效果,可以采用统计优化技术,其基本点是优化测试容限的分配。对模拟集成电路,规范所规定的行为时一个完整的范围。比如输入信息范围,频率范围等,测试时一般只选择其中一个子集,以放大器为例,可以提出,比如:为了测量向量电路的总谐波失真,仅选择4KHz和1MHz进行测量,是不是足够充分。 用阶跃输入响应电路的建立时间能否正确的表征其响应特性。 当电路工作电压或环境温度发生变化时,能确保正常工作吗? 集成电路测试技术是集成电路产业链中必不可少的一个重要环节,在SoC时代,虽然模拟电路所占比例越来越少,但无论其设计、工艺和测试都逐渐变成整个系统最难的环节。由于其对应工作范围几乎为全电流范围,所以需要一些特殊的方法进行测试,这就进一步提高了对测试设备的要求。在国内,这些技术都还处于发展阶段,与国外同类A TE产品具有

集成电路设计基础复习要点

集成电路设计基础复习要点 第一章集成电路设计概述 1、哪一年在哪儿发明了晶体管?发明人哪一年获得了诺贝尔奖? 2、世界上第一片集成电路是哪一年在哪儿制造出来的?发明人哪一 年为此获得诺贝尔奖? 3、什么是晶圆?晶圆的材料是什么? 4、晶圆的度量单位是什么?当前主流晶圆尺寸是多少?目前最大晶 圆尺寸是多少? 5、摩尔是哪个公司的创始人?什么是摩尔定律? 6、什么是SoC?英文全拼是什么? 7、说出Foundry、Fabless和Chipless的中文含义。 8、什么是集成电路的一体化(IDM)实现模式? 9、什么是集成电路的无生产线(Fabless)设计模式? 10、目前集成电路技术发展的一个重要特征是什么? 11、一个工艺设计文件(PDK)包含哪些内容? 12、什么叫“流片”? 13、什么叫多项目晶圆(MPW) ?MPW英文全拼是什么? 14、集成电路设计需要哪些知识范围? 15、著名的集成电路分析程序是什么?有哪些著名公司开发了集成电 路设计工具?

16、SSI、MSI、LSI、VLSI、ULDI的中文含义是什么?英文全拼是 什么?每个对应产品芯片上大约有多少晶体管数目? 17、国内近几年成立的集成电路代工厂家或转向为代工的厂家主要有 哪些? 18、境外主要代工厂家和主导工艺有哪些? 第二章集成电路材料、结构与理论 1、电子系统特别是微电子系统应用的材料有哪些? 2、常用的半导体材料有哪些? 3、半导体材料得到广泛应用的原因是什么? 4、为什么市场上90%的IC产品都是基于Si工艺的? 5、砷化镓(GaAs) 和其它III/V族化合物器件的主要特点是什么? 6、GaAs晶体管最高工作频率f T可达多少?最快的Si晶体管能达到多 少? 7、GaAs集成电路主要有几种有源器件? 8、为什么说InP适合做发光器件和OEIC? 9、IC系统中常用的几种绝缘材料是什么? 10、什么是欧姆接触和肖特基接触? 11、多晶硅有什么特点? 12、什么是材料系统?

论述集成电路测试的意义和作用

论述集成电路测试的意义和作用 物理与电子工程学院电子信息科学与技术专业 2010级 *** 摘要:集成电路测试系统是一类用于测试集成电路直流参数、交流参数和功能指标的测试设备。根据测试对象的不同,其主要分类为数字集成电路[1]测试系统、模拟集成电路测试系统、数模混合信号集成电路测试系统。集成电路测试系统的主要技术指标有测试通道宽度、测试数据深度、通道测试数据位数、测试速率、选通和触发沿、每引脚定时调整、时钟周期准确度、测试周期时间分辨率、测试应用范围等。 关键字:集成电路;集成电路测试;测试服务业 1引言 集成电路测试技术伴随着集成电路的飞速发展而发展,对促进集成电路的进步和广泛应用作出了巨大的贡献。在集成电路研制、生产、应用等各个阶段都要进行反复多次的检验、测试来确保产品质量和研制开发出符合系统要求的电路,尤其对于应用在军工型号上的集成电路,控制质量,保障装备的可靠性,集成电路的检测、筛选过程至关重要。各个军工行业的研究院、所、厂都有自己的元器件检测中心,并引进先进的国产、进口各类高性能集成电路测试设备,负责集成电路在军工行业应用的质量把关,主要的工作就是对国内生产、进口的元器件按照标准要求进行检测,是集成电路使用的一个重要检查站。集成电路测试技术是所有这些工作的技术基础。 集成电路测试基本意义和作用是检验产品是否存在问题。好的测试过程可以将所有不合格的产品挡在到达用户手中之前。 测试失败的可能原因:(1)测试本身存在错误;(2)加工过程存在问题;

(3)设计不正确;(4)产品规范有问题。 2集成电路测试系统的结构 集成电路测试系统的构成主要包括,通道板、管脚电路、波形产生器、波形分析器、定时器、精密测量单元、程控电源、程控负载、测试程序库等。其主要功能就是对各类微处理器(CPU、MCU)、动态存储器、E2PROM、EPROM、PROM、数字接口、数字信号处理器(DSP)、SOC[2]、FPGA、CPLD、A/D、D/A、IC卡、无线通信类、数字多媒体类[3]、汽车电子类等集成电路产品提供直流参数、交流参数和功能指标的测试。 3 集成电路测试 3.1 集成电路测试概述 集成测试就是组装测试。在单元测试的基础上,将所有模块按照设计要求根据结构图组装成为子系统或系统,进行集成测试。测试的目的是检查电路设计和制造的正确与否,为此,需要建立一套规范的描述术语和检查分析方法。集成电路产业是由设计业、制造业、封装业和测试业等四业组成。集成电路测试,包括集成电路设计验证测试、集成电路的中测(晶圆测试[4])和成测(成品测试)、测试程序的研发、测试技术研究交流、测试系统研发和测试人员的技术培训等服务项目。(如图1所示)集成电路测试是对集成电路或模块进行检测,通过测量对于集成电路的输出响应和预期输出比较,以确定或评估集成电路元器件功能和性能的过程,是验证设计、监控生产、保证质量、分析实效以及指导应用的重要手段。
