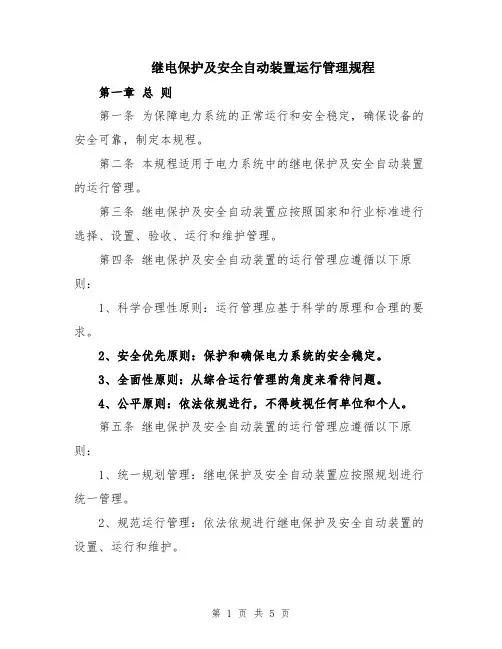

继电保护及安全自动装置运行管理规程第一章总则第一条为保障电力系统的正常运行和安全稳定，确保设备的安全可靠，制定本规程。
第二条本规程适用于电力系统中的继电保护及安全自动装置的运行管理。
第三条继电保护及安全自动装置应按照国家和行业标准进行选择、设置、验收、运行和维护管理。
第四条继电保护及安全自动装置的运行管理应遵循以下原则：1、科学合理性原则：运行管理应基于科学的原理和合理的要求。
2、安全优先原则：保护和确保电力系统的安全稳定。
3、全面性原则：从综合运行管理的角度来看待问题。
4、公平原则：依法依规进行，不得歧视任何单位和个人。
第五条继电保护及安全自动装置的运行管理应遵循以下原则：1、统一规划管理：继电保护及安全自动装置应按照规划进行统一管理。
2、规范运行管理：依法依规进行继电保护及安全自动装置的设置、运行和维护。
3、责任到人：明确继电保护及安全自动装置的责任人员，并建立相关的责任制度。
第六条继电保护及安全自动装置的运行管理应建立健全的管理组织体系，明确各个层级的管理职责和权限。
第二章继电保护及安全自动装置的设置第七条继电保护及安全自动装置的设置应满足以下要求：1、保护可靠性：继电保护及安全自动装置应能够及时准确地对故障和异常情况进行识别。
2、适应性：继电保护及安全自动装置应能够适应电力系统运行的变化。
3、安全性：继电保护及安全自动装置应能够对电力系统进行安全稳定的控制。
4、可用性：继电保护及安全自动装置应具备高可用性，能够保持持续运行。
第八条继电保护及安全自动装置的设置应按照以下程序进行：1、明确设备的类型和参数。
2、确定设备的数量和布置位置。
3、制定设备的选择标准和验收标准。
4、编制设备设置方案和相关的施工图纸。
第九条继电保护及安全自动装置的设置应遵循以下原则：1、合理布置：保证各个设备之间的相互协调和互补。
2、经济适用：根据具体情况选择合适的设备。
3、可靠性：确保设备的可靠性和稳定性。
第十条继电保护及安全自动装置的设置应按照国家和行业标准进行验收和评估。

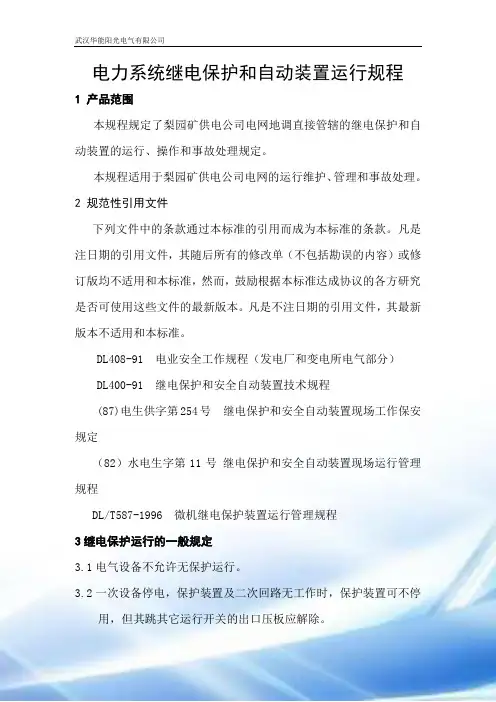

电力系统继电保护和自动装置运行规程1 产品范围本规程规定了梨园矿供电公司电网地调直接管辖的继电保护和自动装置的运行、操作和事故处理规定。
本规程适用于梨园矿供电公司电网的运行维护、管理和事故处理。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用和本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本不适用和本标准。
DL408-91 电业安全工作规程（发电厂和变电所电气部分）DL400-91 继电保护和安全自动装置技术规程(87)电生供字第254号继电保护和安全自动装置现场工作保安规定（82）水电生字第11号继电保护和安全自动装置现场运行管理规程DL/T587-1996 微机继电保护装置运行管理规程3继电保护运行的一般规定3.1电气设备不允许无保护运行。
3.2一次设备停电，保护装置及二次回路无工作时，保护装置可不停用，但其跳其它运行开关的出口压板应解除。
3.3母联（分段）兼旁路开关作旁路开关运行时，投入带路运行的保护，解除其它保护跳母联（分段）的压板；作母联（分段）开关运行时，投入其它保护跳母联（分段）的压板，停用带路运行的保护。
3.4合环调电时，保护方式不改变，调电结束后，投入带负荷线路的重合闸，停用充电备用线路的重合闸。
3.5正常情况下，同一站内同一电压等级的母线上，断开的电源联络线不应超过一条（正常断开的除外），机变的运行方式及变压器中性点接地方式不得超过附录A的规定。
变压器中性点接地方式由现场自行管理。
3.6继电保护和自动装置的投入、停用须经值班经理的命令或同意后才能进行。
当继电保护或自动装置有异常可能引起误动作，须立即处理时，现场值班人员可先行处理，然后向有关经理报告。
3.7继电保护和自动装置的定值变更（包括电流互感器的变比），应按保护定值通知单执行，执行完毕，相关领导应和现场值班人员进行核对。

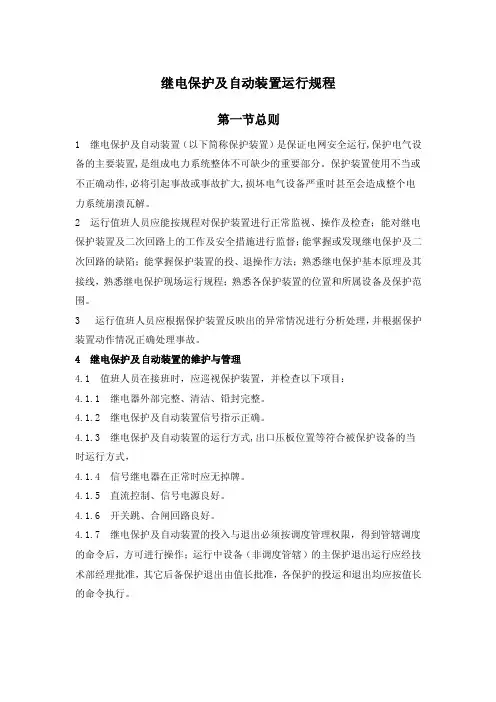

继电保护及自动装置运行规程第一节总则1 继电保护及自动装置（以下简称保护装置）是保证电网安全运行,保护电气设备的主要装置,是组成电力系统整体不可缺少的重要部分。
保护装置使用不当或不正确动作,必将引起事故或事故扩大,损坏电气设备严重时甚至会造成整个电力系统崩溃瓦解。
2 运行值班人员应能按规程对保护装置进行正常监视、操作及检查；能对继电保护装置及二次回路上的工作及安全措施进行监督；能掌握或发现继电保护及二次回路的缺陷；能掌握保护装置的投、退操作方法；熟悉继电保护基本原理及其接线，熟悉继电保护现场运行规程；熟悉各保护装置的位置和所属设备及保护范围。
3 运行值班人员应根据保护装置反映出的异常情况进行分析处理，并根据保护装置动作情况正确处理事故。
4 继电保护及自动装置的维护与管理4.1 值班人员在接班时，应巡视保护装置，并检查以下项目：4.1.1 继电器外部完整、清洁、铅封完整。
4.1.2 继电保护及自动装置信号指示正确。
4.1.3 继电保护及自动装置的运行方式,出口压板位置等符合被保护设备的当时运行方式，4.1.4 信号继电器在正常时应无掉牌。
4.1.5 直流控制、信号电源良好。
4.1.6 开关跳、合闸回路良好。
4.1.7 继电保护及自动装置的投入与退出必须按调度管理权限，得到管辖调度的命令后，方可进行操作；运行中设备（非调度管辖）的主保护退出运行应经技术部经理批准，其它后备保护退出由值长批准，各保护的投运和退出均应按值长的命令执行。
4.1.8 修改定值应由检修人员进行。
修改定值时应先取下跳闸压板，修改完毕，核对定值无误后，再重新投入跳闸压板；正常运行时，禁止运行人员擅自修改保护定值和其它设置。
4.1.9 运行中，需在保护回路上工作、调试，应退出相应保护装置，做好安全措施方可进行；工作结束后，应恢复运行要求状态4.1.10 保护屏前和屏后均应有正确的设备名称，柜上的继电器、压板、端子排等均应有明显正确的标志，投入运行前应检查正确无误。

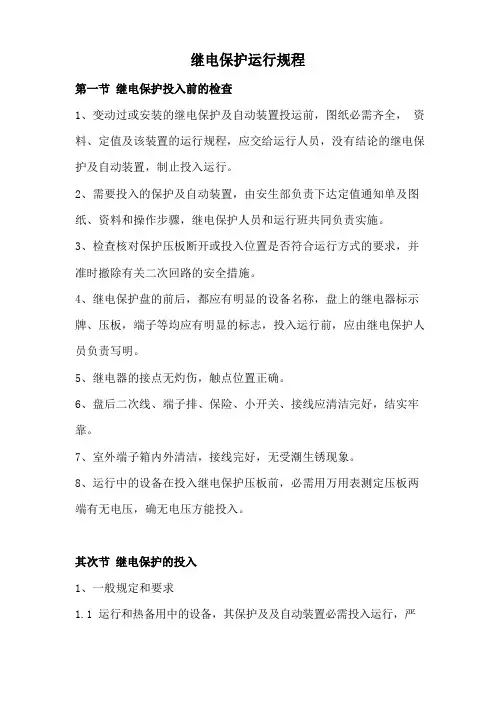

继电保护运行规程第一节继电保护投入前的检查1、变动过或安装的继电保护及自动装置投运前，图纸必需齐全，资料、定值及该装置的运行规程，应交给运行人员，没有结论的继电保护及自动装置，制止投入运行。
2、需要投入的保护及自动装置，由安生部负责下达定值通知单及图纸、资料和操作步骤，继电保护人员和运行班共同负责实施。
3、检查核对保护压板断开或投入位置是否符合运行方式的要求，并准时撤除有关二次回路的安全措施。
4、继电保护盘的前后，都应有明显的设备名称，盘上的继电器标示牌、压板，端子等均应有明显的标志，投入运行前，应由继电保护人员负责写明。
5、继电器的接点无灼伤，触点位置正确。
6、盘后二次线、端子排、保险、小开关、接线应清洁完好，结实牢靠。
7、室外端子箱内外清洁，接线完好，无受潮生锈现象。
8、运行中的设备在投入继电保护压板前，必需用万用表测定压板两端有无电压，确无电压方能投入。
其次节继电保护的投入1、一般规定和要求1.1运行和热备用中的设备，其保护及及自动装置必需投入运行，严禁没有保护的设备投入运行。
紧急状况下，经值长认可批准，可停用局部保护，事后必需做好具体记录。
但必需保证设备至少有一种及以上主保护投入运行。
1.2正常状况下，保护和自动装置的投入、退出及方式的切换，应用专用压板和功能开关进展，不得随便承受撤除或短接二次线的方法进展；特别状况下承受临时措施需改动二次线时，应获得有关技术部门的批准，同时应汇报值长并获值长的认可。
1.3一次设备停电，保护装置和二次回路无工作时，保护装置可不停用，但其启动或跳其它运行设备的出口压板应解除。
1.4投入保护装置的挨次为：先投入直流电源，后投入出口压板；停用保护装置的挨次与之相反。
1.5保护装置投入跳闸出口压板前，必需检查信号指示正常。
1.6由调度管辖的保护及自动装置的投入、停顿以及方式的转变，均应依据调度员命令进展。
但因故障需要马上处理者，可先行处理，但事后应向调度作具体汇报。

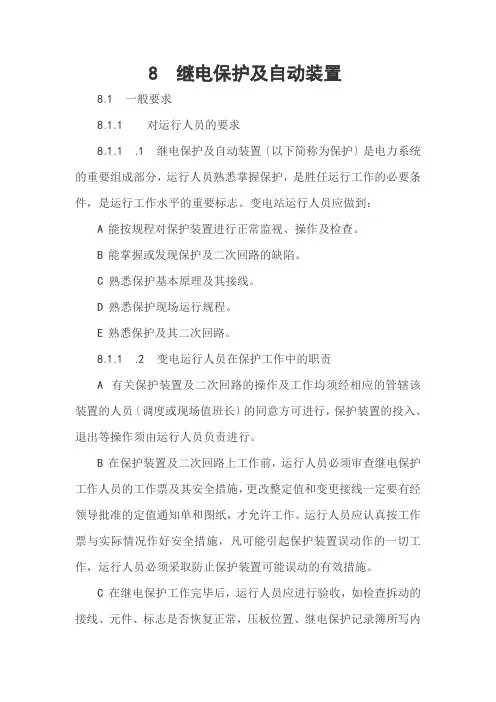

8 继电保护及自动装置8.1 一般要求8.1.1对运行人员的要求8.1.1.1 继电保护及自动装置〔以下简称为保护〕是电力系统的重要组成部分，运行人员熟悉掌握保护，是胜任运行工作的必要条件，是运行工作水平的重要标志。
变电站运行人员应做到：A能按规程对保护装置进行正常监视、操作及检查。
B能掌握或发现保护及二次回路的缺陷。
C熟悉保护基本原理及其接线。
D熟悉保护现场运行规程。
E熟悉保护及其二次回路。
8.1.1.2 变电运行人员在保护工作中的职责A有关保护装置及二次回路的操作及工作均须经相应的管辖该装置的人员〔调度或现场值班长〕的同意方可进行，保护装置的投入、退出等操作须由运行人员负责进行。
B在保护装置及二次回路上工作前，运行人员必须审查继电保护工作人员的工作票及其安全措施，更改整定值和变更接线一定要有经领导批准的定值通知单和图纸，才允许工作。
运行人员应认真按工作票与实际情况作好安全措施，凡可能引起保护装置误动作的一切工作，运行人员必须采取防止保护装置可能误动的有效措施。
C在继电保护工作完毕后，运行人员应进行验收，如检查拆动的接线、元件、标志是否恢复正常，压板位置、继电保护记录簿所写内容是否清楚等。
D凡调度管辖的保护装置在新投入或经过变更时，运行人员必须和当值调度员进行整定值和有关注意事项的核对，无误后方可投入运行。
E运行人员必须按保护运行规程，对保护装置及其二次回路进行定期巡视、检测、对试验按规程规定更改定值；监督交流电压回路，使保护装置在任何时候不失去电压；按保护装置整定所规定的允许负荷电流或允许负荷曲线，对电气设备或线路的负荷潮流进行监视。
如发现可能使保护装置误动的异常情况时，应及时与继电保护部门联系，并向调度汇报。
紧急情况下，可先行将保护装置停用〔断开压板〕，事后立即汇报。
发现保护装置及二次回路所存在的缺陷及不正常情况，应作出记录，通知及督促有关部门消除及处理。
F对保护运行时的掉牌信号、灯光信号运行人员必须准确记录清楚，及时向有关调度汇报。
第六部分继电保护与自动装置运行规程1范围1.1本手册规定了鲁南风力发电场继电保护及自动装置的运行规定、运行方式、监视和检查、运行操作、维护保养、故障和事故处理、试验及验收等有关事项。
1.2本手册适用于鲁南风力发电场继电保护及自动装置的运行管理。
2引用标准下列文件中的条款通过本手册的引用而成为本手册的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本手册，凡是不注日期的引用文件，其最新版本适用于本手册。
DL/T 587-1996 微机继电保护装置运行管理规程继电保护及安全备用电源自动投入装置运行管理规程全国互联电网调度管理规程中国南方电网有限责任公司电气操作导则（试行） 2004年6月四川电力系统调度管理规程 2008年7 月1日四川电力系统电气设备操作规程 2009年2月1日TDR-931 系列综合测控、保护装置技术说明书TDR-935 系列变压器保护装置技术说明书TDR-961综合测控装置技术和使用说明书PSL 621D微机线路保护装置技术说明书MAS-928E微机母线保护装置技术及使用说明书MAS-965微机自动同期装置技术及使用说明书TDC-9628通信工作站技术使用说明书SL-3000XL微机故障录波测距装置技术明书3术语和定义下列术语和定义适用于本手册。
3.1运行状态指工作电源投入，出口压板连接到指令回路的状态。
即保护装置柜直流、交流电源合上、保护装置电源合上、各项保护功能压板、出口及启动失灵压板合上，跳闸回路、合闸回路沟通（重合闸方式按定值要求投入），保护动作即可跳开相应开关，并且发出信号的工作状态3.2热备用状态指工作电源投入，但出口压板断开时的状态。
即保护装置柜直流、交流电源合上、保护装置电源合上、各项保护功能压板合上，出口压板断开，跳合闸回路断开（重合闸方式按定值要求投入），保护动作后相应开关不会跳闸，仅发出信号的工作状态。
3.3冷备用状态指工作电源退出，出口压板断开时的状态。
继电保护及安全自动装置运行管理规程范文第一章总则第一条为了保证继电保护及安全自动装置的正常运行及生产过程中的安全，制定本规程。
第二条本规程适用于所有拥有继电保护及安全自动装置的企事业单位。
第三条本规程中的继电保护及安全自动装置，指的是用于保护电力系统或自动实现安全操作的装置和设备。
第四条本规程的管理原则是科学化、规范化、安全化、实用化。
第五条继电保护及安全自动装置的运行管理分为设备管理和人员管理两个方面。
第二章设备管理第六条设备的选型和安装要符合国家规定，并按照设计要求进行。
第七条实施设备管理要做到以下几点：1. 定期进行设备巡检，并报告设备的运行情况；2. 设备出厂前必须进行全面试验，试验合格后方可使用；3. 设备运行期间出现故障要及时报修，并做好维修记录；4. 定期进行设备的维护，确保设备处于良好的工作状态；5. 对设备进行保养、清洁和调整，提高设备的使用寿命。
第八条设备管理的措施：1. 设备的标识要清晰明确，包括设备名称、型号、规格等信息；2. 设备的安装要牢固可靠，并做好防护措施；3. 设备的周围环境要保持干燥、清洁，并防止灰尘和湿气的侵入；4. 设备使用过程中要正确操作，按照说明书和操作规程进行操作；5. 发现设备故障要及时报修，并记录故障的情况；6. 对设备进行定期的维护和保养，并记录维护的情况；7. 对设备进行定期的检测和校验，确保设备的准确性和可靠性；8. 对设备故障进行分析和总结，提出改进措施，并加强对设备的管理。
第三章人员管理第九条继电保护及安全自动装置的人员管理要做到以下几点：1. 应聘人员要具备相关的专业知识和技能；2. 培训新员工，使其掌握继电保护及安全自动装置的操作技术和安全知识；3. 对员工进行定期的培训和考核，提高员工的综合素质和技能水平；4. 加强员工的岗位责任意识，做到勤勉尽职，保证工作的顺利进行；5. 建立健全员工奖惩制度，激励员工工作积极性；6. 建立员工的交流合作机制，提高团队合作意识。
继电保护及安全自动装置运行管理规程以下是一份继电保护及安全自动装置运行管理规程的草稿，供参考：第一章总则第一条：为了保证继电保护及安全自动装置的正常运行，提高电力系统的可靠性和安全性，制定本规程。
第二条：本规程适用于电力系统中使用的继电保护及安全自动装置的运行管理。
第三条：本规程应遵守国家相关法律法规和电力系统的运行管理规范。
第二章继电保护及安全自动装置的运行管理第四条：继电保护及安全自动装置的选购、安装、调试和运行管理应符合国家相关标准和技术要求。
第五条：继电保护及安全自动装置应定期进行检测、校验和维护保养。
第六条：继电保护及安全自动装置的故障报警应及时处理，确保装置的正常运行。
第七条：继电保护及安全自动装置的运行记录应详实可靠，记录应包括装置的运行状态、故障处理过程和处理结果等信息。
第八条：继电保护及安全自动装置的备件应储备充足，确保在故障时能够及时更换。
第九条：继电保护及安全自动装置的运行管理应定期进行评估，确保装置的功能和性能处于良好状态。
第三章继电保护及安全自动装置的安全管理第十条：继电保护及安全自动装置的运行管理人员应具备相关的专业知识和技术能力。
第十一条：继电保护及安全自动装置的操作人员应按照相关操作规程进行操作，确保装置的安全性和可靠性。
第十二条：继电保护及安全自动装置的安全管理应符合相关法律法规和安全规范，确保工作人员的人身安全。
第十三条：继电保护及安全自动装置的安全隐患应及时排查和处理，确保装置的安全运行。
第十四条：继电保护及安全自动装置的安全管理应建立健全的安全管理制度和应急预案。
第四章继电保护及安全自动装置的培训和组织管理第十五条：继电保护及安全自动装置的运行管理人员应定期进行技术培训和专业知识的更新。
第十六条：继电保护及安全自动装置的操作人员应定期进行操作培训和安全意识培养。
第十七条：继电保护及安全自动装置的运行管理应建立健全的组织管理机制，明确各级管理责任。
第十八条：继电保护及安全自动装置的运行管理应建立健全的信息管理系统，确保各项信息得以及时传递和处理。
2024年继电保护及安全自动装置运行管理规程第一章总则第一条为了加强继电保护及安全自动装置的运行管理，提高电力系统运行的安全性和可靠性，保障供电质量，制订本规程。
第二条本规程适用于继电保护及安全自动装置的运行管理。
第三条继电保护及安全自动装置运行管理应坚持“安全第一、预防为主、综合治理、科学管理”的原则。
第四条电力企业应加强组织领导，建立完善的运行管理制度，开展继电保护及安全自动装置的运行管理工作。
第五条继电保护及安全自动装置运行管理应加强技术交流与培训，提高运行管理人员的技能水平。
第六条继电保护及安全自动装置运行管理应定期进行检查与评估，发现问题及时整改。
第二章继电保护及安全自动装置的运行管理制度第七条电力企业应建立健全继电保护及安全自动装置的运行管理制度，制定详细的工作流程和标准。
第八条继电保护及安全自动装置的运行管理制度应包括以下内容：（一）工作责任制度：明确各级管理人员的工作职责，建立相关考核机制，确保工作责任到位。
（二）运行巡视制度：建立定期巡视制度，对继电保护及安全自动装置的运行情况进行检查。
（三）故障处理制度：建立快速、高效的故障处理机制，确保故障及时排除。
（四）技术培训制度：开展定期的技术培训，提高运行管理人员的技能水平。
（五）文档管理制度：建立健全的文档管理制度，保障相关记录的完整性和准确性。
第三章继电保护及安全自动装置的运行管理措施第九条电力企业应加强继电保护及安全自动装置的运行监测，建立监测系统，及时获取运行信息，并采取相应措施。
第十条电力企业应加强对继电保护及安全自动装置的巡视工作，建立巡视制度，及时发现问题并进行处理。
第十一条电力企业应开展继电保护及安全自动装置的定期检修和维护，确保装置的正常运行。
第十二条电力企业应制定应急预案，应对突发事件，保障供电的稳定与安全。
第十三条电力企业应建立继电保护及安全自动装置的备品备件库存制度，确保备件的及时可用。
第十四条电力企业应加强对继电保护及安全自动装置的技术培训，提高运行管理人员的专业能力。
第八部分继电保护及自动装置运行规程1 总则1.1 继电保护及自动装置是保证电力生产及电网安全运行，保护电气设备的主要装置。
保护装置使用方式不当或不正确动作，将会引起事故或扩大事故，损坏设备，造成直接或间接经济损失，为此必须保证其动作的正确性。
1.2 正常情况下电气设备不允许无保护运行。
1.3 正常情况下投入或停用电气设备的继电保护、自动装置，必须根据调度或值长命令执行。
1.4 当确定运行设备继电保护有误动危险时，运行值班人员有权先解锁该保护装置的跳闸出口压板，并立即汇报值长。
1.5 继电保护及自动装置的投用应与所保护的电气设备运行方式相符，在一次设备改变运行方式时，继电保护及自动装置应做相应调整。
1.6 继电保护及自动装置一般应在电气设备转热备用时投入运行，两套主保护不允许同时退出运行。
1.7 继电保护及自动装置二次回路上的任何工作，必须办理工作票，必要时，停用相应的保护装置。
1.8 在保护测量用的交流二次回路上工作时，严禁PT二次侧短路，CT二次侧开路。
在断开PT电源时，应先解除从该PT取电源的保护和自动装置或采取相应的措施。
1.9 检修人员需要做试验时，应事先征得运行值班负责人的同意，运行人员配合。
试验结束后，设备应恢复试验前状态，并向运行人员交待清楚。
1.10 微机保护由“运行”切至“调试”方式前，必须整套停用保护装置。
2 继电保护及自动装置的一般要求及规定2.1 继电保护的一般规定：2.1.1 继电保护屏前、屏后、屏上各继电器、压板、操作及试验开关、熔断器、交直流电源开关等，投入运行前均要检查正确无误。
2.1.2 正常情况下，继电保护及自动装置的投入退出及保护方式的切换，应由运行人员由开关和压板进行，不得随意采用拆接二次线头和加临时线的方式进行。
2.1.3 继电保护需要改设定值或变动接线，要按定值通知单或设备变动报告由专业保护人员执行（一次设备停电检修)，并有保护人员将变动及传动情况写于“检修交待记录中”。
更改后的整定值记在定值记录簿上，属调度下达的定值，由值长与调度员核对无误后，方可投入运行。
2.1.4 在电子设备间内严禁使用手机或对讲机及其他高频无线电设备。
2.1.5 当断开电压互感器电源时，应解除从该电压互感器取得电源的保护和自动装置或通知检修采取相应措施。
（如失磁、低电压、低压闭锁过流、匝间保护、强励、快切、DCS的功率协调)。
2.1.6 电气设备投入备用或开关合闸送电前，有关保护压板必须投入。
设备或线路退出运行转备用后，保护压板是否切除应根据有关规定或技术通知执行，无明确规定时一般不退出。
2.1.7 发电机出口PT因故需停用或运行中取下保险〈或拉开二次小开关〉需经值长批准,故障紧急处理时除外。
该PT的停电可能引起二次回路失压时，应先将相应的低电压保护和自动装置退出运行,并通知有关人员到场,方可进行PT的停电操作，待PT恢复投运正常后，应立即将上述保护及自动装置投入运行。
2.1.8 厂用6KV或400V母线PT检修或临时停用消缺，应退出快切或BZT有关低电压保护部分，PT 恢复时应及时加入运行。
2.1.9 取保护直流熔丝时，应先取正极后取负极。
送电时相反，以防寄生回路造成保护误动。
2.1.10 停用母线低电压保护时,应先断直流,后断交流,加用时相反.2.2 微机保护的一般规定2.2.1 在下列情况下应停用整套微机继电保护：1)微机继电保护装置使用的交流电压电流、开关量输入输出回路有工作。
2)装置内部有工作。
3)继电保护人员输入定值。
4)有严重缺陷时，可能误动。
2.2.2 运行中的微机保护直流电源恢复后,时钟不能保证准确时,应校对时钟。
2.2.3 微机继电保护动作后，运行人员要做好记录，并将动作情况立即汇报值长。
2.2.4 微机继电保护装置出现异常时，运行人员应根据现场运行规程处理，并立即汇报值长，通知检修人员处理。
2.2.5 应保证打印报告的连续性，严禁乱撕、乱放打印纸，妥善保管打印报告，并及时移交继电保护人员，运行人员应定期检查打印纸是否充足，字迹是否清楚。
2.2.6 不准用红外线测温仪对微机保护盘面或背面接线端子排测温。
2.3 保护及自动装置投停的注意事项：1) 原则上是先送保护电源，再投入压板，停时相反。
2) 投、停保护前要检查有无异常信号发出。
3) 投入压板保护前要用高阻抗万用表测量，压板两端无电压3 继电保护及自动装置的运行检查项目3.1 继电保护及自动装置正常运行的检查项目：1)保护及自动装置无过热、无异音、无异常信号。
2)装置电源指示正常。
3)继电器罩壳无裂纹，玻璃罩上无水汽。
4)继电器无动作信号、掉牌及其他异常。
5)装置环境温度0～40℃。
6)保护及自动装置所属各指示灯指示情况及保护压板的投停位置和当时实际运行方式相符。
7)保护及自动装置内部表计指示正确。
8)保护及自动装置各跳闸压板符合投运要求，位置正确。
9)各接线端子接线良好，无过热，各插件插入良好并锁紧。
3.2 继电保护及自动装置动作后异常情况下的检查：3.2.1 保护及自动装置动作后，值班人员要及时检查保护动作情况，并及时汇报值长，同时做好记录，并经第二人复核无误后方可复归信号。
3.2.2 保护动作后，要分析保护动作是否正确，若发现保护误动或信号不正常，要待查出原因处理后方可投入运行。
3.2.3 如果保护误动作引起开关跳闸，值班人员应在检查开关和保护装置无异常后方可恢复。
3.2.4 运行中的保护及自动装置，当出现异常或有严重缺陷时应立即汇报值长，决定是否停用该保护。
若有误动并威胁设备及人身安全时，可先停用，再汇报，联系检修。
3.2.5 任何情况下运行人员不得触及与运行操作无关的保护装置的按钮、开关、键盘、打印机，不得移开防护罩，查找二次接线。
4 发电机-变压器组保护（包括高厂变和启/备变)RCS-9854.1 差动保护发电机～变压器组及高压启动备用变压器装设差动保护作为主保护，共装设有以下差动保护装置：1) 发电机差动保护：保护发电机定子绕组及其引出线的相间短路故障。
差动保护继电器采用比率制动原理构成，发电机差动保护瞬时动作于全停I（II）。
2) 主变压器差动保护：保护主变压器绕组及其引出线的相间短路故障。
保护采用二次谐波电流制动原理三侧差动判剧，保护瞬时动作于全停I（II）。
3) 厂用变压器差动保护：保护厂用变压器绕组及其引出线的相间短路故障。
保护采用二次谐波电流制动原理，保护瞬时动作于全停I（II）。
4) 发电机～变压器组差动保护：保护发电机～变压器组的全部主设备及其引出线的相间短路故障，并和各主设备的差动保护组成双重快速主保护。
保护采用二次谐波加比率制动原理构成，保护瞬时动作于全停I（II）。
5) 高压启动备用变压器差动保护：保护高压启动备用变压器绕组及其引出线的相间短路故障。
保护采用二次谐波电流制动原理，保护瞬时动作于跳高备变各侧[出口I（II)]。
4.2 发电机定子匝间保护保护发电机定子绕组同相分支或同相不同分支间的匝间短路故障，发电机定子匝间保护由纵向基波零序电压及故障分量负序方向原理构成，为提高灵敏度设三次谐波阻波回路，为区分发电机内部或外部故障分量设负序方向继电器，同时为防止因PT断线而误动设相应闭锁回路且能发信号，保护动作于全停I(II)。
4.3 相间短路后备保护作为发电机～变压器组及高压启动备用变压器主保护的远、近后备保护的相间短路故障保护，装设以下保护装置：4.3.1 对称过负荷保护保护由定时限和反时限两部分组成，定时限部分的动作电流按长期允许负荷电流下能够可靠返回的条件整定，带时限动作于信号或减出力。
反时限部分动作特性按发电机定子绕组的过负荷能力（k)值整定，作用于解列灭磁或程序跳闸。
4.3.2 不对称过负荷（负序电流保护)保护由定时限和反时限两部分组成，定时限部分的动作电流按躲过长期允许负序电流和最大负荷下负序电流滤过器的不平衡电流整定，带时限动作于信号或减出力。
反时限部分动作特性按发电机承受负序电流能力（A值)整定，作用于解列灭磁或程序跳闸。
保护能反应电流变化时发电机的热积累过程。
保护装置能防止因CT二次侧断线产生虚假负序电流而误动。
4.3.3 220kV阻抗保护保护采用偏移阻抗继电器，大方向指向变压器，设二段延时，t1动作220kV母线解列，t2动作于全停Ⅰ（II)。
为防止发电机－变压器组阻抗保护电压断线误动，采取了以下措施：1) 装设电压断线闭锁装置。
2) 装设电流增量元件或负序电流增量元件作为启动元件。
4.3.4 断路器失灵保护4.3.4.1 220kV断路器启动失灵保护当保护装置出口动作发出跳闸脉冲而断路器拒动时，以较短的时限断开相邻元件断路器的保护装置。
失灵保护启动回路由保护出口接点、断路器合闸位置和零序电流或负序电流判据构成，当三个条件同时成立，经第一时限通过压板去解除集中失灵保护的复合电压闭锁回路。
同时再采用“相电流”、“零序或负序电流”动作，配合“断路器合闸位置”两个条件组成的与逻辑经第二时限通过压板去启动220KV集中失灵保护并发出“启动断路器失灵保护”中央信号。
4.3.4.2 高压启动备用变压器高压侧断路器失灵保护当保护装置出口动作发出跳闸脉冲而断路器拒动时，以较短的时限断开相邻元件断路器的保护装置。
失灵保护启动回路由“保护出口接点”“断路器合闸位置”和“相电流或负序电流”判据构成，当三个条件同时成立，经第一时限通过压板去解除集中失灵保护的复合电压闭锁回路。
“断路器合闸位置”和“相电流或负序电流”经第二时限通过压板去启动220KV集中失灵保护并发出“启动断路器失灵保护”中央信号。
4.3.5 高压厂变复合电压过流高压厂变复合电压过流保护作为高压厂变主保护的后备保护。
保护由高压厂变低压侧各绕组的复合电压（低电压和负序电压)和高压侧过电流共同构成，保护设两段延时，t1动作于跳A、B分支；t2动作于解列灭磁。
4.3.6 高压厂变A分支过流保护延时动作于跳A分支，闭锁快切4.3.7 高压厂变B分支过流保护延时动作于跳B分支，闭锁快切4.3.8 启动备用变压器复合电压过流启备变复合电压过流保护作为启动/备用变保护的后备保护。
保护由启备变低压侧各绕组的复合电压(低电压和负序电压)和高压侧过电流共同构成，保护延时动作于跳各侧开关。
4.3.9 高压启动备用变压器分支过流当快切装置启动备用分支投入故障母线时,实现加速切除备用分支.实现方式为:当保护装置接收到快切装置状态接点(具有压板投退功能),同时备用分支过流,闭锁延时,实现后加速.1) Ⅰ段A分支过流保护延时动作于跳Ⅰ段A分支671开关2) Ⅰ段B分支过流保护延时动作于跳Ⅰ段B分支672开关3) Ⅱ段A分支过流保护延时动作于跳Ⅱ段A分支673开关4) Ⅱ段B分支过流保护延时动作于跳Ⅱ段B分支671开关4.3.10 高压启动备用变压器分支后加速保护在厂用电切换过程中，为避免备用电源投入时发生故障或故障存在时投入备用电源造成事故扩大，必须在切换后加速切除故障。
