鲁奇加压气化炉

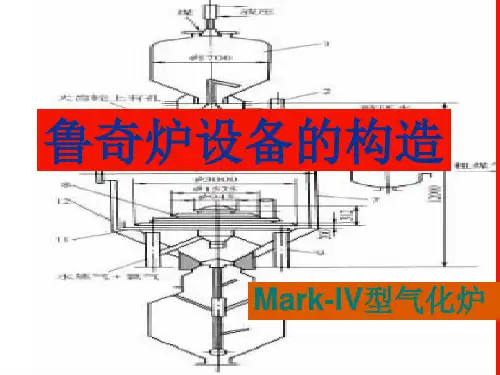

1、第三代鲁奇加压气化炉
第三代加压气化炉为例，该炉子的内径为3.8m，最大外径为4.128m，高为12.5m，工艺操作压力为3MPa。主要部分有炉体、夹套、布煤器和搅拌器、炉算、灰锁和煤锁等，现分述如下。
①炉体
加压鲁奇炉的炉体由双层钢板制成，外壁按3.6MPa的压力设计，内壁仅能承受比气化炉内高O.25MPa的压力。
两个简体(水夹套)之间装软化水借以吸收炉膛所散失的一些热量产生工艺蒸汽，蒸汽经过液滴分离器分离液滴后送入气化剂系统，配成蒸汽／氧气混合物喷入气化炉内一水夹套内软化水的压力3MPa，这样筒内外两两侧的压力相同，因而受力小。
夹套内的给水由夹套水循环泵进行强制循环。同时夹套给水流过煤分布器和搅拌器内的通道，以防止这些部件超温损坏。
第三代鲁奇炉取消了早期鲁奇炉的内衬砖．燃料直接与水夹套内壁相接触，避免了在较高温度下衬砖壁挂渣现象，造成煤层下移困难等异常现象，另一方面，取消衬砖后，炉膛截面可以增大5％～10％左右，生产能力相应提高。
②布煤器和搅拌器
如果气化黏结性较强的煤，可以加设搅拌器。布煤器和搅拌嚣安装在同一转轴上，速度为15r／h左右。
从煤箱降下的煤通过转动布煤器上的两个扇形孔，均匀下落在炉内，平均每转可以在炉内加煤150～200mm厚。
搅拌器是一个壳体结构，由锥体和双桨叶组成，壳体内通软化水循环冷却。搅拌器深入到煤层里的位置与煤的结焦性有关，煤一般在400～500℃结焦，桨叶要深入煤层约l.3m。
③炉算
炉箅分四层，相互叠合固定在底座上，顶盖呈锥体。材质选用耐热的铬钢铸造，并在其表面加焊灰筋。炉箅上安装刮刀，刮刀的数量取决于下灰量。灰分低，装1～2把；对于灰分较高的煤可装3～4把。
炉箅各层上开有气孔，气化剂由此进入煤层中均匀分布。各层开孔数不太一样，例如某厂使用的炉算开孔数从上至下为：第一层6个、第二层16个、第三层16个、第四层28个。
炉箅的转动采用液压传动装置，也有用电动机传动机构来驱动，液压传动机构有
调速方便、结构简单、工作平稳等优点。由于气化炉炉径较大，为使炉箅受力均匀，采用两台液压马达对称布置。
④煤锁
煤锁是一个容积为12m3的压力容器，它通过上下阀定期定量地将煤加入到气化炉内。根据负荷和煤质的情况，每小时加煤3～5次。加煤过程简述如下。
a.煤锁在大气压下(此时煤锁下阀关，煤锁上阀开)，煤从煤斗经过给煤溜槽流入煤锁。
b.煤锁充满后，关闭煤锁上阀。煤锁用煤气充压到和炉内压力相同。
c.充压完毕，煤锁下阀开启，煤开始落入炉内，当煤锁空后，煤锁下阀关闭。
d.煤锁卸压，煤锁中的煤气送入煤锁气柜，残余的煤气由煤锁喷射器抽出，经过除尘后排入大气。煤锁上阀开启，新循环开始。
⑤灰锁
灰锁是一个可以装灰6m3的压力容器，和煤锁一样，采用液压操作系统，以驱动底部和顶部锥形阀和充、卸压阀。灰锁控制系统为自动可控电子程序装置，可以实现自动、半自动和手动操作，该循环过程如下。
a.连续转动的炉箅将灰排出气化炉，通过顶部锥形阀进入灰锁。此时灰锁底部锥形阔关闭，灰锁与气化炉压力相等。
b.当需要卸灰时，停止炉箅转动，灰锁顶部锥形阎关闭，再重新启动炉箅。
c.灰锁降压到大气压后，打开底部锥形阀，灰从灰锁进入灰斗，在此灰被急冷后去处理。
d.关闭底部锥形阀，用过热蒸汽对灰锁充压，然后炉算运行一段时间后，再打开顶部锥形阀，新循环开始。

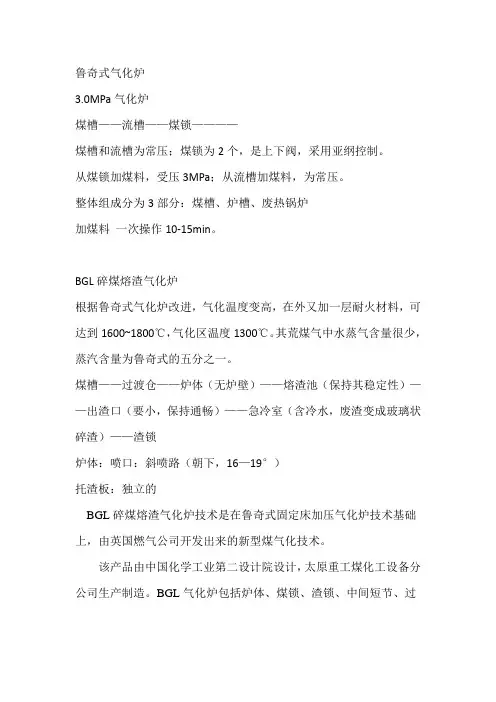

2、液态排渣加压气化炉
液态排渣加压气化炉的基本原理是，仅向气化炉内通入适量的水蒸气，控制炉温在灰熔点以上，灰渣要以熔融状态从炉底排出。气化层的温度较高，一般在1100～1500℃之间，气化反应速度大，设备的生产能力大，灰渣中几乎无残碳。
液态排渣气化炉的主要特点是炉子下部的排灰机构特殊，取消了固态排渣炉的转动炉箅。
在炉体的下部设有熔渣池。在渣箱的上部有一液渣急冷箱，用循环熄渣水冷却，箱内充满70％左右的急冷水。由排渣口下落在急冷箱内淬冷形成渣粒，在急冷箱内达到一定量后，卸
入渣箱内并定时排出炉外。由于灰箱中充满水，和固态排渣炉相比，灰箱的充、卸压就简单多了。
在熔渣池上方有8个均匀分布、按径向对称安装并稍向下倾斜、带水冷套的钛钢气化剂喷嘴。气化剂和煤粉及部分焦油由此喷入炉内，在熔渣池中心管的排渣口上部汇集，使得该区域的温度可达1500℃左右，使熔渣呈流动状态。
为避免回火，气化剂喷嘴口的气流喷入速度应不低于100m/s。如果要降低生产负荷，可以关闭一定数量的喷嘴来调节，因此它比一般气化炉调节生产负荷的灵活性大。
高温液态排渣，气化反应的速度大大提高，是熔渣气化炉的主要优点。所气化的煤中的灰分是以液态形式存在，熔渣池的结构与材料是这种气化方法的关键。为了适应炉膛内的高温，炉体以耐高温的碳化硅耐火材料作内衬。
该炉型装上布煤器和搅拌器后，可以用来气化强黏结性的烟煤。与固态排渣炉相比，可以用来气化低灰熔点和低活性的无烟煤。在实际生产中，气化剂喷嘴可以携带部分粉煤和焦油进入炉膛内，因此可以直接用来气化煤矿开采的原煤，为粉煤和焦油的利用提供了一条较好的途径。
液态排渣气化炉有以下特点。
（1）由于液态排渣气化剂的汽氧比远低于固态排渣，所以气化层的反应温度高，碳的转化率增大，煤气中的可燃成分增加，气化效率高。煤气中CO含量较高，有利于生成合成气。
（2）水蒸气耗量大为降低，且配入的水蒸气仅满足于气化反应，蒸汽分解率高，煤气中的剩余水蒸气很少，故而产生的废水远小于固态排渣。
（3）气化强度大。由于液态排渣气化煤气中的水蒸气量很少，气化单位质量的煤所生成的湿粗煤气体积远小于固态排渣，因而煤气气流速度低，带出物减少，因此在相同带出物条件下，液态排渣气化强度可以有较大提高。
（4）液态排渣的氧气消耗较固态排渣要高，生成煤气中的甲烷含量少，不利于生产城市煤气，但有利于生产化工原料气。
（5）液态排渣气化炉体材料在高温下的耐磨、耐腐蚀性能要求高。在高温、高压下如何有效地控制熔渣的排出等问题是液态排渣的技术关键，尚需进一步研究。
