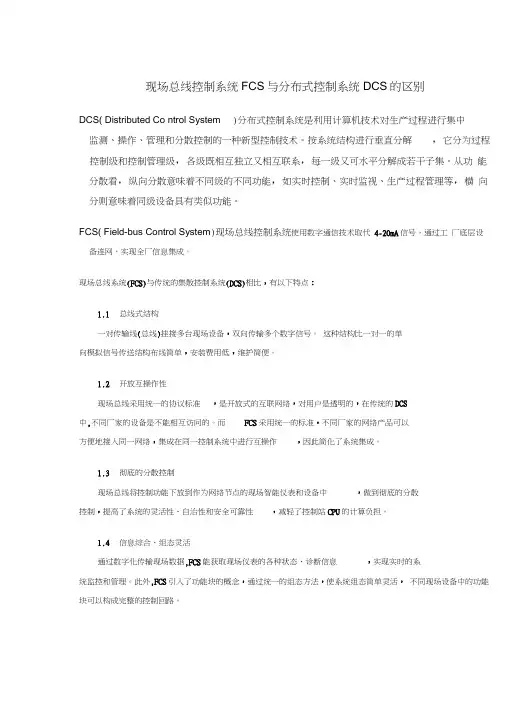

1.集散控制系统是以微型计算机为基础的分散性综合控制系统。集散控制系统 的实质是利用计算机技术对生产过程进行集中监视、操作、管理和分散控制的 一种新型控制技术。它是计算机技术、通信技术、控制技术和CRT显示技术（简称4c技术）相互渗透发展的产物。采用危险分散、控制分散，而操作和管理集中的基本设计思想，以分层、分级和合作自治的结构形式，适应现代工业的生产和管理要求。 2.集散控制系统由集中管理部分、分散啊控制检测部分和通信部分组成。集 中管理部分可分为运行员操作站、工程师工作站和管理计算机；分散控制监测部分按功能可分为控制站、监测站；通信部分用于完成控制指令及各种信息的传递和数据资源的共享。集散控制系统按照自下而上的功能可分为四层：现场控制级、过程装置控制级、车间操作管理级和调度管理级。 3.集散控制系统组态功能包括硬件组态和软件组态。 4.CRT操作方式的特点：信息量大、显示方式多样化、操作方便容易、透明度 提高。 5.组态操作包括系统组态、控制组态、画面组态和操作组态。 6.过程画面组态主要由静态画面、动态画面及画面合成等内容组成。 7.集散控制系统的显示画面可分为四层：区域显示、单元显示、组显示、细目 显示。 8.集散控制系统的显示画面分为：概貌显示画面、过程显示画面、仪表面板显 示画面、趋势显示画面、报警显示画面、系统显示画面。 9.数据信息：具有一定编码、格式和字长的数字信息。 10.传输速率：指信道在单位时间内传输的信息量。 11.传输方式：①单工方式：信息只能沿单方向传输的通信方式②半双工方 式：信息可沿着两个方向上传输，但在某一时刻只能沿一个方向传输的通信方式③全双工方式：信息可以同时沿着两个方向传输的通信方式。有基带传输、载带传输和宽带传输。 12.异步传输：信息以字符为单位进行传输，每个信息字符都具有自己的起始位 和停止位，一个字符中的各个位是同步的，但字符与字符之间的时间间隔是不确定的；同步传输：信息不是以字符而是以数据块为单位进行传输的。 13.串行传输：把构成数据的各个二进制位依次在信道上传输；并行传输：把构 成数据的各个二进制位同时在信道上传输。 14.载带传输有三种调制方式：调幅方式、调频方式和调相方式。 15.数据交换方式：线路交换方式、报文交换方式、报文分组交换方式（又分 为虚电路和数据报两种交换方式）。 16.OSI模型的层次：物理、数据链路、网络、传送、会话、表示、应用。 17.开放系统互联的参考模型各层共有的功能：封装过程、分段存储、连接建 立、流量控制、差错控制和多路复用。 18.IEE802委员会分别对带有冲突检测的载波侦听多路存取、令牌总线、令牌 环三种媒体存取方式规定了相关协议，即IEE802.3、IEE802.4、IEE802.5。19．现场总线广义上是指控制系统与现场检测仪表、执行装置进行双向数字通信的串行总线系统。 20.一般认为现场总线时用于现场仪表与控制室主机系统之间的一种开放的、 全数字化、双向、多站的通信系统。 21.现场总线的特点：封闭的物理过程、更大的覆盖范围、设备的数量、价 格、实时性操作、传输的完整性、有效性、用户选择的服务、集成开放结构、严酷的环境条件。 22.通用现场通信系统和各领域的特殊要求：发电和输变电、化工系统特殊要 求、制造应用、电子机构应用、现场总线需求的综合考虑。 23.现场总线控制系统在制造在领域、物业领域和过程领域得到全面的发展。 24.Profibus产品系列：Profibus-DP、Profibus-PA、Profibus-FMS。 25.Profibus的主要特性：总线存取协议、灵活的配置、本征安全、功能强大 的FMS。 26.集散控制系统的设计分为4个阶段：方案论证、方案设计、工程设计和系 统文件设计。 27.CAN总线：控制器局域网。主要特性如下：通信介质可以是双绞线、同轴电 缆或光纤，直接通信最远可达10km，最高速率可达1Mbit/s；用数据块编码方式的代替传统的站地址编码方式；网络上任意一个节点可以主动向其他节点发送数据；网络上的节点可以定义成不同的优先级；数据帧中的数据字段长度最多为8个字节；CAN中的每一个帧中都有CRC校验及其他检错措施，降低数据的错误率；网络上的节点在错误严重的情况下，具有自动关闭总线的功能。 28.集散控制系统的安全性：功能安全、人身安全、信息安全。 29.现场总线与IT计算机网络技术的的区别：现场总线数据传输的“及时性” 和系统响应的“实时性”，响应时间要求为001~0.5s或者0.5~2s，而在IT中实时性可以忽略；在工厂自动化系统中通信方式使用广播和多组方式；在IT 中某个自主系统与另一个自主系统只建立暂时的一对一方式；现场总线强调在恶劣环境下数据传送的完整性；现场总线需要面向连接的服务和无连接服务两种LLC服务形式；现场总线需要解决多家公司产品和系统在一个网络上相互兼容的问题；IT计算机网络通信与现场总线的现场装置之间的网络通信，要求有所不同，前者通信量大，而后者量不大；现场总线控制系统的数据通信要求严格，采用的网络技术不仅是先进的，更重要的是成熟的、实用的。 30.离散PID控制算法：位置算法、增量算法、速度算法。 31.前馈控制：实质是一种扰动进行调节的开环控制系统。 32.通信就是信息从一处传输到另一处的进程。任何通信系统都是由发送装置、接收装置、信道和信息组成。 33.集中式控制的优点：可实现高质量控制；控制功能集中在中心控制站；避 免通信站之间互相协调的麻烦；缺点：中心控制站结构复杂；中心控制站成为整个网络系统的潜在瓶颈。 34.多功能智能化现场装置产品的功能：与自动控制装置之间的双向数字通 信功能；多变量输出；信息差错检测功能；提供诊断信息；控制器功能。35.Lonworks的特点：开放性和互操作性；通信介质；网络结构、应用高级语 言进行开发、开发周期短、易于商品化、支持完全分布式网络系统；提供与上层决策系统的互联接口。 36.可靠度：系统在规定的条件下(指设备所处的温度、湿度、气压、振动等环境条件和使用方法及维护措施等),在规定的时间内(指明确规定的工作期限)，无故障地发挥规定功能(应具备的技术指标)的概率。名词解释： 1、数据采集系统：计算机只承担数据的采集和处理，而不直接参与控制。 2、直接数字控制系统：计算机既采集数据，又对数据进行处理，并按照一定的控制 规律进行运算，其结果经输出通道作用到控制对象，使被控变量符合要求。 3、现场总线控制系统：利用现场总线将分布在工业现场的各种智能设备和I/O单元 方便的连接在一起构成的系统。 4、实时控制：计算机在规定的时间内完成数据的采集、、计算和输出。 5、传输速率：单位时间内通信系统所传输的信息量，一般以每秒种能够传输的比特 数来表示，其单位是bps。 6、计算机控制系统：利用计算机来实现工艺过程自动控制的系统。 7、集散控制系统：是一种操作显示集中、控制功能分散、采用分级分层结构形式、 局部网络通信的计算机综合控制系统。 8、现场总线：连接智能现场设备和自动化系统的数字式、双向传输、多分支结构的 通信网络。 9、组态：利用软件工具将计算机的软硬件及各种资源进行配置，使其按预定的功能 实现特定的目的。 10、串行传输：把数据逐位依次在信道上进行传输的方式。 11、通信协议：通信双方共同遵守的规则，包括语法、语义、时序。 12、监督计算机控制系统：简称SCC系统，是一种两级微型计算机控制系统，其中 DDC级计算机完成生产过程的直接数字控制；SCC级计算机则根据生产过程的工况和已定的数学模型，进行优化分析计算，产生最优化设定值，送给DDC级计算机执行。 13、分级控制系统：由多台计算机完成不同的控制功能和对多个设备的控制，其特点 是控制分散、危险分散。 14、模拟通信：通信系统中所传输的是模拟信号，通常采用0-10m A DC或4-20m A DC电流信号传输信息。 15、数字通信：通信系统中所传输的是数字信号。 16、并行传输：把数据多位同时在信道上进行传输的方式。 17、开放系统互连参考模型：信息处理领域内最重要的标准之一，是一种框架模型， 它将开发系统的通信功能分为七层，描述了各层的意义及各层的命名和功能。18、解释名词：SCC，DDC，DCS，FCS，CIPS，CIMS 答：①SCC：计算机监督控制②DDC：直接数字控制③DCS：集散控制系统④FCS：现场总线控制系统⑤CIPS：计算机集成过程系统⑥CIMS：计算机集成制造系统 问答题： 1、简述DCS的操作员站、工程师站、监控计算机站的主要功能？ 答：①操作站的主要功能：为过程显示和控制、系统生成与诊断、现场数据的采集和恢复显示等。 ②工程师站的主要功能：控制系统组态的修改、控制参数的调试 ③监控计算机的主要功能：在车间管理级与过程优化级之间起到信息传递的作 用，同时可对信息进行优化计算，为系统决策提供参考。 2、组态设计的一般步骤如下： 答：①组态软件的安装按照要求正确安装组态软件，并将外围设备的驱动程序、通信协议等安装就绪。 ②工程项目系统分析首先要了解控制系统的构成和工艺流程，弄清被控对象的 特征，明确技术要求，然后再进行工程的整体规划，包括系统应实现哪些功 能、需要怎样的用户界面窗口和哪些动态数据显示、数据库中如何定义及定义哪些数据变量等。 ③设计用户操作菜单为便于控制和监视系统的运行，通常应根据实际需要建立 用户自己的菜单以方便操作，例如设立一按钮来控制电动机的起/停。 ④画面设计与编辑画面设计分为画面建立、画面编辑和动画编辑与链接几个步 骤。画面由用户根据实际工艺流程编辑制作，然后需要将画面与已定义的变量关联起来，以便使画面上的内容随生产过程的运行而实时变化。 ⑤编写程序进行调试程序由用户编写好之后需进行调试，调试前一般要借助于 一些模拟手段进行初调，检查工艺流程、动态数据、动画效果等是否正确。 ⑥综合调试对系统进行全面的调试后，经验收方可投入试运行，在运行过程中 及时完善系统的设计。 3、什么是PROFIBUS总线？PROFIBUS总线有什么特点？ 答：①PROFIBUS是一种国际性的开放式现场总线标准，是唯一的全集成H1（过程）和H2（工厂自动化）现场总线解决方案[12]，它不依赖于产品制造商，不同厂商生产的设备无须对其接口进行特别调整就可通信，因此它广泛应用于制造加 工、楼宇和过程自动化等自动控制领域。 ②PROFIBUS现场总线系统的技术特点：⑴容易安装，节省成本。⑵集中组态，建 立系统简单。⑶提高可靠性，工厂生产更安全、有效。⑷减少维护，节省成 本。⑸符合国际标准，工厂投资安全。 4、DCS的层次结构一般分为几层，并说明每层的功能？ 答：集散控制系统分为四个层次，每个层次由多个计算机组成，分别行使不同的功能，自下而上分别是：现场控制级、过程控制级、过程管理级和经营管理级。与这四层结构相对应的四层局部网络分别是现场网络、控制网络、监控网络和管理网络。 ①现场控制级的功能：一是完成过程数据采集与处理。二是直接输出操作命令、 实现分散控制。三是完成与上级设备的数据通信，实现网络数据库共享。四是完成对现场控制级智能设备的监测、诊断和组态等。 ②过程控制级功能：一是采集过程数据，进行数据转换与处理；二是对生产过程 进行监测和控制，输出控制信号，实现反馈控制、逻辑控制、顺序控制和批量控制功能；三是现场设备及 I/O卡件的自诊断；四是与过程操作管理级进行数据通信。 ③过程管理级功能：一是监视和控制生产过程；二是控制方式的无扰动切换，修 改设定值，调整控制信号，操控现场设备，以实现对生产过程的干预；三是打印各种报表，复制屏幕上的画面和曲线等。
电气工程学院 通信与现场总线课程设计
目录 一：设计任务 (4) 理想模型： (4) 实验中用到的任务模型 (5) 二：力控软件平台建立的实验模型 (5) 三、实验设备与仪器 (6) 四、设计思路与过程 (6) 五、调试和功能 (13) 六、联机调试：C/S方式的远程控制 (26) 七、课设总结与心得 (29)
（一）本次课程设计题目： 通过三维力控组态软件实现对搅拌罐的网络控制 （二）主要容及要求 在组态软件Forecontrol V6.1平台上，通过工业以太网，分别以C/S方式(客户端/服务器)及B/S方式（浏览器/服务器）完成对SIEMENS的可编程序控制器通过工业现场总线PROFIBUS方式与2台SIEMENS MM440变频器控制的三相异步电机的实际工程平台，实现对搅拌罐PLC控制系统（含本地控制和远程控制）的网络控制。 独立完成，承担系统设计、系统分析、组态软件的学习与编程、网络系统调试等任务，要求提供最终的解决程序（验收）和相关文件，并以报告论文方式说明实现的思路及工程应用前景。 （三）进度安排： （1）在第一次课堂上了解并知道了Forecontrol V6.1软件的初步使用。 （2）根据相关资料，熟悉并设计并完成客户端组态软件的实际工艺流程界面界面的绘制。 （3）对搅拌罐工程相关控制进行了编程。 （4）熟悉服务器端通信参数的要求，完成C/S的网络控制。 （4）3月30日在实验室完成整个系统的软件调试及最后联机调试。 （5）撰写设计报告。
通过三维力控组态软件实现 对搅拌罐的网络控制 一：设计任务 在组态软件Forecontrol V6.1平台上，通过工业以太网，分别以C/S方式(客户端/服务器)及B/S方式（浏览器/服务器）完成对SIEMENS的可编程序控制器通过工业现场总线PROFIBUS方式与2台SIEMENS MM440变频器控制的三相异步电机的实际工程平台，实现对搅拌罐PLC控制系统（含本地控制和远程控制）的网络控制。 本次课程设计中，我们主要运用了C/S（客户端/服务器）方式，实现对搅拌罐PLC控制系统（含本地控制和远程控制）的网络控制。 理想模型：
现场总线控制系统的现状和发展前景 序言 随着计算机技术、通信技术和控制技术的发展，传统的控制领域正经历着一场前所未有的变革，开始向网络化方向发展。计算机控制系统的发展在经历了基地式气动仪表控制系统、电动单元组合式模拟仪表控制系统、集中式数字控制系统以及集散控制系统（DCS）后，今后将朝着现场总线控制系统的方向发展。 现场总线(Fieldbus)是指开放式、国际标准化、数字化、相互交换操作的双向传送、连接智能仪表和控制系统的通信网络。它作为工厂数字通信网络的基础，沟通了生产过程现场及控制设备之间及其与更高控制管理层次之间的联系。它不仅是一个基层网络，而且还是一种开放式、新型全分布控制系统。这是一项以智能传感、控制、计算机、数字通讯等技术为主要内容的综合技术，是信息化带动工业化和工业化推动信息化的适用技术，是能应用于各种计算机控制领域的工业总线，因现场总线潜在着巨大的商机，世界范围内的各大公司都投入相当大的人力、物力、财力来进行开发研究[1]。当今现场总线技术一直是国际上各大公司激烈竞争的领域，由于现场总线技术的不断创新，过程控制系统由第四代的DCS 发展至今的FCS(Fieldbus Control System)系统，已被称为第五代过程控制系统。而FCS和DCS的真正区别在于其现场总线技术。现场总线技术以数字信号取代模拟信号，在3C(Computer计算机、Control控制、Commcenication通信)技术的基础上，大量现场检测与控制信息就地采集、就地处理、就地使用，许多控制功能从控制室移至现场设备。由于国际上各大公司在现场总线技术这一领域的竞争，仍未形成一个统一的标准，目前现场总线网络互联都是遵守OSI参考模型。由于现场总线以计算机、微电子、网络通讯技术为基础，这一技术正在从根本上改变控制系统的理念和方法，将极大地推动整个工业领域的技术进步，对工业自动化系统的影响将是积极和深远的。 现场总线技术是当代工业数字通信的前沿技术，是计算机技术、通信技术和自动化控制技术的集成，也是信息技术、测量技术在信息时代的体现。现场总线技术经过10年的研发、试验和局部应用阶段，现已开始大量地在中小系统中应用，并开始在超大规模的自动化系统工程中应用。现场总线技术是工业数字通信时代的先驱，它的出现正在引起工业控领域的一次前所未有的技术革命。现场总线不仅仅是分散于最底层的控制系统，而且是建立于整个工业体系的通信系统，它的通信协议建立在控制策略之上，标准的编程语言(DDL)和强大的通信功能，使现场总线控制系统成为贯彻操作者意志的最得力的工具，由于其巨大的技术优势，被认为是工业控制发展的必然趋势，将逐步取代传统的控制方法。 进入二十一世纪以来，随着我国国民经济的高速发展，我国现场总线控制系统行业保持了多年高速增长，并随着我国加入WTO, 近年来，现场总线控制系统行业的出口也形势喜人，2008年，全球金融危机爆发，我国现场总线控制系统行业发展也遇到了一些困难，如国内需求下降，出口减少等，现场总线控制系统行业普遍出现了经营不景气和利润下降的局面，2009年，随着我国经济刺激计划出台和全球经济走出低谷，我国现场总线控制系统行业也逐渐从金融危机的打击中恢复，重新进入良性发展轨道。

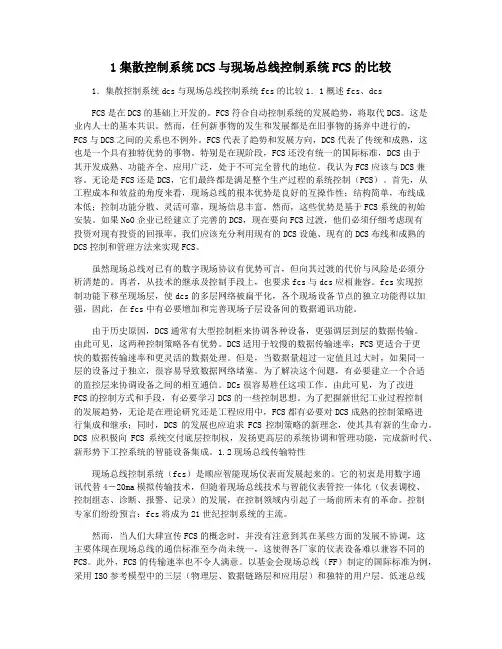

现场总线技术及控制系统 摘要：文章介绍了现场总线的概念,回顾了其产生及发展历程，分析了现场总线控制系统相对于集散控制系统的特点和优点。针对当前流行的几种现场总线，简要介绍了各自的技术特色，指出控制系统的开放互连是发展的必然。 关键词：现场总线，集散控制系统，分布式控制，FCS，DCS，开放式互连系统 一、前言 七十年代以前，控制系统中采用模拟量对传输及控制信号进行转换、传递，其精度差、受干扰信号影响大，因而整个控制系统的控制效果及系统稳定性都很差。七十年代末，随着大规模集成电路的出现，微处理器技术得到很大发展。微处理器功能强、体积小、可靠性高、通过适当的接口电路用于控制系统，控制效果得到提高；但是尽管如此，还是属于集中式控制系统。随着过程控制技术、自动化仪表技术和计算机网络技术的成熟和发展，控制领域又发生了一次技术变革。这次变革使传统的控制系统（如集散控制系统）无论在结构上还是在性能上都发生了巨大的飞跃，这次变革的基础就是现场总线技术的产生。 现场总线是连接现场智能设备和自动化控制设备的双向串行、数字式、多节点通信网络，它也被称为现场底层设备控制网络（INFRANET）。80年代以来，各种现场总线技术开始出现，人们要求对传统的模拟仪表和控制系统变革的呼声也越来越高，从而使现场总线成为一次世界性的技术变革浪潮。美国仪表协会(ISA)于1984年开始制订现场总线规范，在欧洲有德国的PROFIBUS和法国的FIP等，各种现场总线规范陆续形成。其中主要的有：基金会现场总线FF（Foundation Fieldbus）、控制局域网络CAN（Controller Area Network）、局部操作网络LonWorks（Local Operating Network）、过程现场总线PROFIBUS（Process Field Bus）和HART协议(Highway Addressable Remote Transducer)等。但是，总线规范的制定工作并非一帆风顺，由于行业与地域发展等历史原因，加上各公司和企业集团受自身利益的驱使，致使现场总线的国际化规范工作进展缓慢。但是不论如何，制定单一的开放国际现场总线规范是发展的必然。 二、当前流行的几类现场总线 1、基金会现场总线FF 基金会现场总线FF是在过程自动化领域得到广泛支持和具有良好发展前景的一种 技术。其前身是以美国Fisher－Rosemount公司为首，联合Foxboro、横河、ABB、西门子等80家公司制定的ISP协议和以Honeywell公司为首，联合欧洲等地150家公司制定的World
# 重庆科技学院 课程设计报告 院（系）:_电气与信息工程学院专业班级: 测控普2007-01 学生姓名: 黄亮学号: 99 设计地点（单位）__ I502________ __ ______ 设计题目:__基于WinCC和S7-300的温度测控系统__ * 完成日期：2010年 12 月 10 日 指导教师评语: _______________________________________ __________________________________________________________________________________ __________________________________________________________________________________ ________________________________ __________ _ 成绩（五级记分制）:______ __________ 指导教师（签字）:________ ________ <
目录
1课程设计任务书 设计题目：基于WinCC和S7-300的温度测控系统 教研室主任：指导教师：胡文金、刘显荣 2010 年 11月 26 日
2温度控制对象概述 温度是流程工业中极为常见的热工参数，对它的控制也是过程控制的一个重点。随着生产力的发展和对温度控制精度要求的不断提高，温控系统的控制技术得到了迅速发展，能否成功地将温度控制在所需范围内，关系到整个活动的成败，由于控制对象的多样性和复杂性，导致采用的温控手段的多样性，且控制对象普遍具有时间常数大、纯滞后时间长、时变性较明显等特点，给控制带来一定难度。 在本次设计中采用的是TKPLC-2型温度加热器。 功能特点与技术参数 TKPLC-2型温度加热器是包括三个模块，电压驱动模块、电阻丝加热模块以及电流输出模块，温度加热器功率为50W。电压输入为0-5V，电流采用标准的DDZⅢ型4-20mA输出信号，温度传感器采用Pt100，测温范围0-200℃，Pt100采用电桥连接。电阻丝温度变化大概为0-100℃，因此满足实验的要求。 控制手段 温度控制对象由于存在比较大的滞后，控制快速性以及控制精度较难权衡，因此控制比较复杂。针对各种温度控制对象，已经有了各种不同的温度控制方法，包括最经典的PID控制算法，模糊控制算法，神经网络控制，最优控制等等，这些控制算法各有各自的特点及优势。 由于实验的条件以及自身的知识水平，采用最经典的PID控制算法作为本次课程设计的核心温度控制算法。整个控制流程为：由温度加热器的自带的温度传感器Pt100实时测量温度，再由温度加热器内部调理电路，将温度信号转换为4-20mA的电流信号，电流信号通过电缆传送到S7300型号PLC的模拟量输入端，通过PLC内部自带的FB58温度控制PID模块控制，然后通过PLC的模拟量输出口采用0-10V（实际程序控制只需输出0-5V）方式电压输出控制温度加热器的加热电压，达到控制温度的目的。此外实验中还通过WinCC组态软件来实时监控温度控制过程，包括实时温度，PID三个参数（Kp、Ti、Td），以及输出控制流量，绘制实时曲线，棒图等。PLC通过DP总线与PC连接，WinCC组态软件通过配置PG接口与PLC连接，达到数据传输的目的。 以此，一个PID温度控制以及实施监控的控制的系统叙述完毕。
自动控制系统的组成及功能实现 自动控制系统作为目前工业领域控制的核心，已经为大家所熟悉。自动控制系统是指在无人直接参与下可使生产过程或其他过程按期望规律或预定程序进行的控制系统。自动控制系统是实现自动化的主要手段，其组建了整个系统的大脑及神经网络。自动控制系统的组成一般包括控制器，被控对象，执行机构和变送器四个环节组成。 一、自动控制系统的分类 自动控制系统按控制原理主要分为开环控制系统和闭环控制系统。 （一）开环控制系统 在开环控制系统中，系统输出只受输入的控制，控制精度和抑制干扰的特性都比较差。开环控制系统中，基于按时序进行逻辑控制的称为顺序控制系统；由顺序控制装置、检测元件、执行机构和被控工业对象所组成。主要应用于机械、化工、物料装卸运输等过程的控制以及机械手和生产自动线。 （二）闭环控制系统 闭环控制系统是建立在反馈原理基础之上的，利用输出量同期望值的偏差对系统进行控制，可获得比较好的控制性能。闭环控制系统又称反馈控制系统。 自动控制系统按给定信号分类，可分为恒值控制系统、随动控制系统和程序控制系统。（三）恒值控制系统 给定值不变，要求系统输出量以一定的精度接近给定希望值的系统。如生产过程中的温度、压力、流量、液位高度、电动机转速等自动控制系统属于恒值系统。 （四）随动控制系统 给定值按未知时间函数变化，要求输出跟随给定值的变化。如跟随卫星的雷达天线系统。（五）程序控制系统 给定值按一定时间函数变化。如程控机床。 在我们的工业领域中，因控制的工艺流程复杂、生产数多、对产品质量控制严格，所以一般控制系统均为闭环控制系统。 二、控制系统各部分的功能 （一）控制器 目前控制系统的控制器主要包括PLC、DCS、FCS等主控制系统。在底层应用最多的就是PLC控制系统，一般大中型控制系统中要求分散控制、集中管理的场合就会采用DCS 控制系统，FCS系统主要应用在大型系统中,它也是21世纪最具发展潜力的现场总线控制系

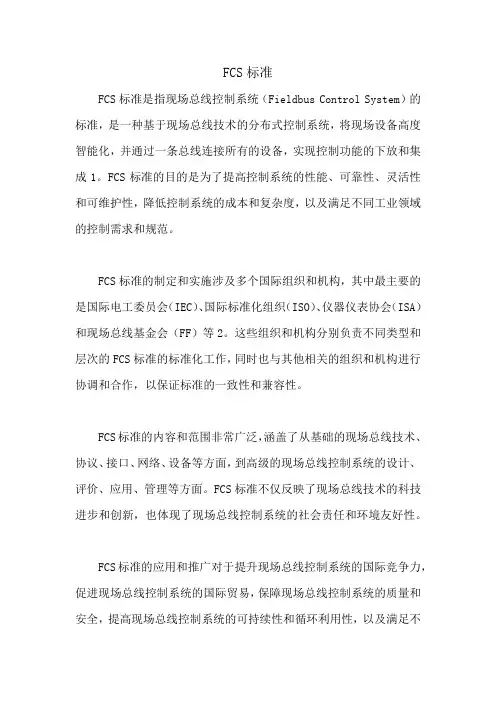

现场总线控制系统学习心得 班级：电技131 姓名：杨秋 学号：20XX301030103 六个星期的现场总线控制系统课程已经结束，通过这段时间的学习和老师的耐心讲解，我初步了解到了这门课程的基本内容。 目前，在连续型流程生产工业过程控制中，有三大控制系统，即PLC、DCS和FCS。我们已经在以往的学习中了解到了PLC和DCS这两大系统的基本知识，而FCS就是我们这段时间学习的现场总线控制系统。老师分别从以下几个方面详细地向我们讲解了这门课程。 1现场总线和现场总线控制系统的概念 根据国际电工委员会IEC61158标准的定义，现场总线是指应用在制造过程区域现场装置和控制室内自动控制装置之间的包括数字式、多点、串行通信的数据总线，即工业数据总线。是开放式、数字化、多点通信的底层通信网络。以现场总线为技术核心的工业控制系统，称为现场总线控制系统FCS，它是自20世纪80年代末发展起来的新型网络集成式全分布控制系统。 其中，现场总线系统一般被称为第五代控制系统。第一代控制系统为50年代前的气动信号控制系统PCS，第二代为
4~20mA等电动模拟信号控制系统，第三代为数字计算机集中式控制系统，第四代为70年代中期以来的集散式分布控制系统DCS。 2 现场总线技术现场总线技术将专用的微处理器置入了传统的测量控制仪表，使其各自都具有了多多少少的数字计算和数字通信能力，成为能独立承担某些控制、通信任务的网络节点。它们通过普通双绞线、光纤、同轴电缆等多种途径进行信息传输，这样就能够形成以多个测量控制仪表、计算机等作为节点连接成的网络系统。该网络系统按照规范和公开的通信协议，在位于生产现场的多个微机化自控设备之间，以及现场仪表与用作管理、监控的远程计算机之间，实现数据传输与信息共享，进一步构成了各种适应实际需要的自动控制系统 3 现场总线的分类 老师重点讲述了现场总线的几种类别，典型的现场总线技术包括了基金会现场总线FF，LonWork现场总线，Profibu 现场总线，CAN现场总线以及HART现场总线。其中FF总线尤为重要，按照基金会总线组织的定义，FF总线是一种全数字、串行、双向传输的通信系统，是一种能连接现场各种现场仪表的信号传输系统，其最根本的特点是专门针对工业过程自动化而开发的，在满足要求苛刻的使用环境、本质安全、总线供电等方面都有完善的措施。为此，有人称FF总线为
控制网络与现场总线 第一章绪论 现场总线是应用在生产现场与微机化测量控制设备之间实现双向串行多节点通信的系统，也称为开放式、全数字化、多点通信的底层控制网络CAN 总线是一种现场总线，它在工业控制领域中占有重要的地位，并已经广泛应用于汽车制造、自动化监控、三表系统及楼宇自控系统等领域。而以太网具有结构简单，工作可靠，传输速率高等特点，目前以它作企业的为上层管理网络能够很好的发挥信息交换及共享的需求。这样就形成了以CAN 为低层控制网络，由以太网组成上层管理网络的局面。然而企业生产需要下层与上层的信息交换，而异构网络是不能直接进行信息交换的，如何有效的实现这种信息交换，成为目前的一个热点问题。 1.1 研究背景及意义 1.1.1 现场总线控制系统 现场总线是安装在生产过程区域的现场设备/仪表与控制室内的自动控制装置/系统之间的一种串行、数字式、多点和双向通信的数据总线。现场总线技术将专用微处理器置入传统的测量控制仪表，使它们各自具有了数字计算和数字通讯能力，采用可进行简单连接的双绞线等作为总线，把多个测量控制仪表连接成网络系统，并按公开、规范的通信协议，在位于现场的多个微机化测量控制设备之间及现场仪表与远程监控计算机之间，实现数据传输与信息交换，形成各种适应实际需要的自动控制系统。现场总线的出现正符合了现代工业生产领域中的测控系统的需求，即通过测控仪器或系统从生产现场获得各种参数，通过自控手段，使生产各环节得到优化。 1.1.2 以太网技术 近年来，以太网在工业控制领域的应用逐渐的广泛起来，它具有通信速率高、软硬件产品丰富和应用支持技术成熟等优点，目前它已经在工业企业综合自动化系统中的资源管理层、执行制造层得到了一定程度的应用，并呈现向下延伸直接应用于工业控制现场的趋势。但是由于普通以太网所用的接插件、集线器、交换机和电缆等均是为商用领域设计的，而未针对较恶劣的工业现场环境来设计（如

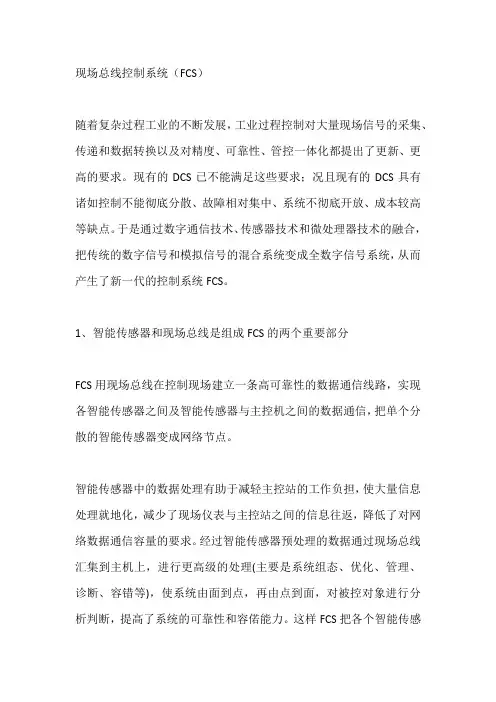

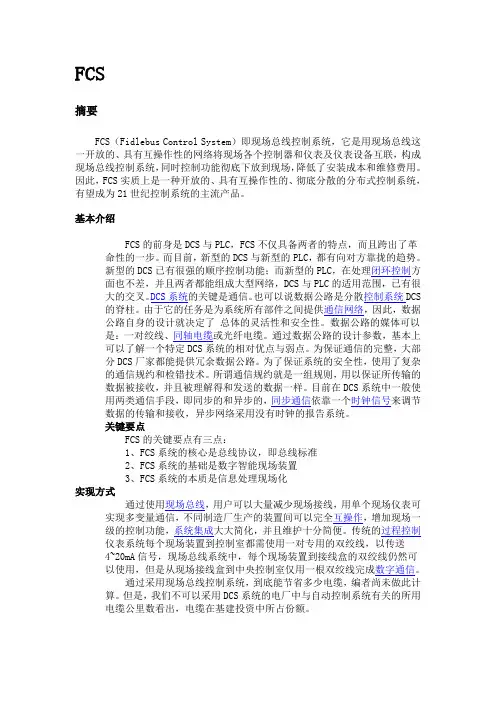

现场总线控制系统Newly compiled on November 23, 2020
南阳理工学院自动控制仪表课程报告 学院（系）：机械与汽车工程学院 专业：测控技术与仪器（升）学生： *** 指导教师： * * 完成日期2015年 12 月
自动控制仪表课程报告 现场总线控制系统 Fieldbus control system 总计：自动控制仪表课程报告 20 页 插图： 14 幅
自动控制仪表课程报告 现场总线控制系统 Fieldbus control system 学院（系）：机械与汽车工程学院 专业：测控技术与仪器（升） 学生姓名： *** 学号：1%%%%%%% 指导教师（职称）：（高级工程师） 评阅教师： 完成日期： 2015年12月 南阳理工学院 Nan yang Institute of Technology

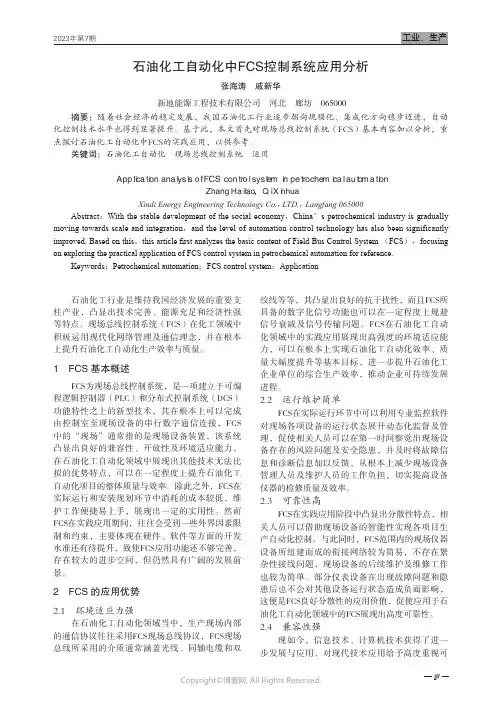

现场总线控制系统 测控技术与仪器（升） *** [摘要]技术自推广以来，已经在世界范围内应用于工业控制的各个领域。现场总线的技术推广有了三、四年的时间，已经或正在应用于冶金、汽车制造、烟草机械、环境保护、石油化工、电力能源、纺织机械等各个行业。应用的总线协议主要包括、、Foundation、、Interbus_S 等。在汽车行业，现场总线控制技术应用的非常普遍，近两年国内新的和旧的生产线的改造，大部分都采用了现场总线的控制技术。国外设计的现场总线控制系统已应用很广泛，从单机设备到整个生产线的输送系统，全部采用现场总线的控制方法。而国内的应用仍大多集中中生产线的输送系统、随着技术的不断发展和观念的更新必然会逐步扩展其应用领域。 [关键词] 现场总线；工业控制；应用广泛 Fieldbus control system Measurement & Control Technology and Instruments Major（l） *** Abstract：Field bus technology, since the promotion has been all over the world should be used in industrial control fields. Fieldbus technology popularization has three or four years, has been or are being used in metallurgy, automobile manufacturing, tobacco machinery, environmental protection, petrochemical, electric power, textile machinery and other industries. Application of bus protocol mainly includes the PROFIBUS, DeviceNet, Foundation, Fieldbus, Interbus_S, etc. In the automotive industry, the field bus control technology application is very common, in the past two years the domestic new and the old production line of auto production line transformation, mostly using the field bus control technology. Design of field bus control system has been applied abroad is very broad, from the single device to the transmission system of the whole production line, adopts the control method of the field bus. And domestic applications are mostly concentrated in the production line of
现场总线运动控制系统的典型应用 一、现场总线控制网络——信息技术发展在运动控制领域的延伸 现场总线作为现场控制网络技术，被视为公用数据网络在运动控制领域的延伸，它的兴起为自控技术本身的发展提供了新的机遇。 现场总线可采用多种介质（多种有线和无线方式）传送数字信号。在两根导线上可挂接多至几十个自控设备，能节省大量线缆、槽架、连接件。减少系统设计、安装、维护的工作量。 现场总线形成真正分散在现场的完整控制系统，提高了控制系统运行的可靠性，丰富了控制设备的信息内容。 为控制信息进入公用数据网络创造了条件，沟通了现场控制设备之间及其与更高控制管理层网络之间的联系，便于实现管控一体化 控制网络与数据网络的结合，便于实现信号的远程传送与异地远程自动控制。 1、现场总线是一种控制系统框架 现场总线控制系统是建立在现场总线技术基础上的网络结构扁平化，具有开放性、可互操作性、常规控制功能彻底分散、有统一的控制策略组态方法的新一代的分散型控制系统。 2、现场总线运动控制系统的典型应用： 1 PC+独立数字运动控制器+执行机构=开放式运动控制系统 2 触摸屏+独立数字控制器+执行机构=开放式运动控制系统 上述两种结构是伺服控制系统的发展方向，也是运动控制技术的发展方向。 它能充分利用PC 机和触摸屏的资源，由第三方软件完成用户应用程序开发，将生成的程序指令传送给运动控制器，由控制器不断转译产生更新的位置命令（运动曲线）并通过通信总线下传给驱动器，电机驱动器将控制电流传送给电机，这样完成命令所需定位。在一个多轴系统中，一个控制器可以控制多个电机或驱动器。伺服电机是主要的执行部件，完成具体动作。 总线将分散的有通信能力的测量控制设备、驱动控制设备作为网络节点，连接成能相互沟
课程名称：现场总线实验任课教师：廉迎战 学院：自动化 专业班级： 学号： 学生姓名：
2015 年6月16日 实验一频移键控法仿真实验 一．实验目的 初步掌握通信原理基础知识中频移键控法的基本原理。 能用MATLAB仿真软件，编写并调试简单的仿真程序。 二．实验主要仪器设备和材料 1. 实验用计算机 2. MATLAB仿真软件 三．实验内容 四．实验步骤及结果测试 1．安装部署MATLAB仿真环境，同时根据频移键控法要求，设置仿真环境。 2.在MATLAB环境下，输入频移键控法原理图。 原理图如下：
方法一 方法二 Repeating sequence stair:F3数字信号sine wave ：100Hz信号 Sine wave1 ：50Hz信号 Scope1：示波器
方法一：Switch1:选通开关//方法二：用乘法器product代替 3.在MATLAB中产生F1=50Hz和F2=100Hz的交流信号，以及需要 发送的数字信号，数字信号为：F3=01101001方波波形。 4.加载输入信号，观察仿真原理图输出信号波形，同时记录并分析。 如下图： 五．思考题 1.数字信号01101001的频移键控法输出波形表示形式如下： 输出的数字信号为10110101时，其频移键控波形如下的OUT：
1~6行输出信号分别为：1.数字信号10110101的输入信号；2. 50Hz 频率sine；3.100Hz频率sine；4. Product输出；5.product1输出； 6.add输出 2.如何实现幅移键控法的信号通讯技术？ 通过信号幅值的高低映射到数字信号的1和0从而达到载波传输信号，可利用 现成的电信网，电话网等设施构成信道。
1.1 自动控制系统的组成 自动控制系统是在人工控制的基础上产生和发展起来的。为对自动控制有一个更加清晰的了解，下面对人工操作与自动控制作一个对比与分析。 图1-1所示是一个液体贮槽，在生产中常 用来作为一般的中间容器或成品罐。从前一个 工序出来的物料连续不断地流入槽中，而槽中 的液体又送至下一工序进行加工或包装。当流 入量Q i(或流出量Q0) 波动，严重时会溢出或抽空。解决这个问题的 最简单办法，是以贮槽液位为操作指标，以改 变出口阀门开度为控制手段，如图1-1所示。 当液位上升时，将出口阀门开度开大，液位上 则关小出口阀门，液位下降越多，阀门关得越 小。为了使液位上升和下降都有足够的余地，选择玻璃管液位计指示值中间的某一点为正常工作时的液位高度，通过改变出口阀门开度而使液位保持在这一高度上，这样就不会出贮槽中液位过高而溢出槽外，或使贮槽内液位抽空而发生事故的现象。归纳起来，操作人员所进行的工作有以下三个方面。 ①检测用眼睛观察玻璃管液位计（测量元件）中液位的高低。 ②运算、命令大脑根据眼睛所看到的液位高度，与要求的液位值进行比较，得出偏差的大小和正负，然后根据操作经验，经思考、决策后发出命令。 ③执行根据大脑发出的命令，通过手去改变阀门开度，以改变出口流量Q0，从而使液位保持在所需要高度上。 眼、脑、手三个器官，分别担负了检测、运算/决策和执行三个任务，来完成测量偏差、操纵阀门以纠正偏差的全过程。 若采用一套自动控制装置来取代上述人工操作，就称为液位自动控制。自动 下面结合图1-2的例子介绍几个常 用术语。 ①被控对象需要实现控制的 简称对象，如图1-2中的液体贮槽。 ②被控变量对象内要求保

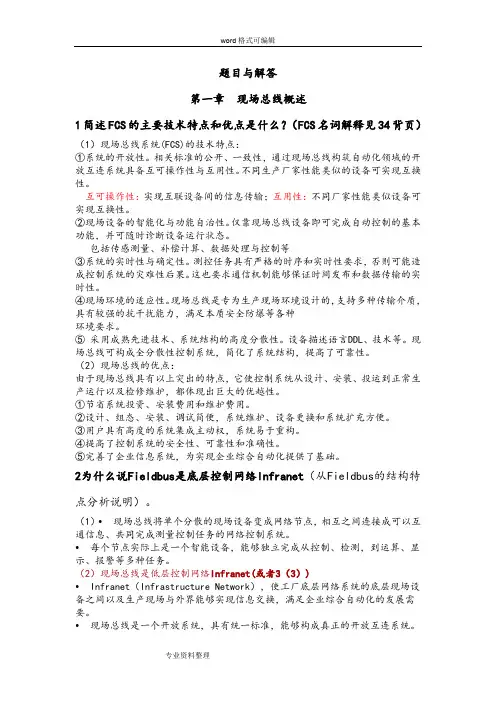

1.现场总线定义 按照国际电工委员会IEC标准的定义：现场总线是连接智能现场设备和自动化系统的数字式，双向传输，多分支结构的通信网络。 2.现场总线的本质含义表现在几个方面 1.现场通信网络。现场总线作为一种数字式通信网络一直延伸到生产现场中的现场设备，是过去采用点到点式的模拟量信号传输或开关量信号的单点并行传输变为多点一线的双向串行数字传输。 2.现场设备互联。现场设备是指位于生产现场的传感器、变送器和执行器等。这些现场设备可以通过现场总线直接在现场实现互联，相互交换信息。在DCS中，现场设备之间是不能直接交换信息的。 3.互操作性。互操作性指来自不同厂家的设备可以互相通信，并且可以在多厂家的环境中完成功能的能力。它体现在用户可以自由的选择设备，而这种选择独立于供应商、控制系统和通信协议；制造上具有增加新的、有用功能的能力，不需要专用协议和特殊定制驱动软件和升级软件。 4.分散功能块。现场总线控制系统把功能块分散到现场仪表中执行，因此可以取消传统DCS的过程控制站。例如现场总线变送器还可以运行PID控制功能块，现场总线执行器还可以运行PID控制功能块和输出特性补偿块还可以实现阀门特性自校验和阀门故障自诊断功能。 5.现场总线供电。现场总线完成为现场设备供电的功能。总线供电不仅简化了系统的安装布线，而且可以通过配套的安全栅实现本质安全系统，为现场总线控制系统在易燃易爆环境中的应用奠定了基础。 6.开放式互联网络。现场总线为开放式互联网络，即可于同层网络互连，也可与不同层网络互联。现场总线协议是一个完全开放的协议，它不像DCS那样采用封闭的、专用的通信协议，而是采用公开化、标准化、规范化的通信协议。这就意味着来自不同厂家的现场总线设备，只要符合现场总线协议，就可以通过现场总线网络连接成系统，实现综合自动化。 3.现场总线通信系统组成 由数据发送设备、接收设备、传输介质、传输报文和通信协议等部分组成。 4.几种典型的现场总线（考名词解释） CAN控制局域网络；PROFIBUS过程现场总线；WorldFIP世界工厂仪表协议；HART是可寻址远程传感器数据通路；ControlNet是IEC标准类型2，主要用于PLC与计算机之间的通信网络，也可在逻辑控制或过程控制系统中用于连接串行、并行的I／O设备，人机接口等；DeviceNet是一种基于CAN技术的开放型通信网络，主要用于构建底层控制网络，其节点由嵌入了CAN通信控制器芯片的设备组成；ASI执行器或传感器接口，它是一种用在控制器和传感器/执行器之间双向交换信息的总线网络，属于底层自控设备的工业数据通信网络；FF 现场总线基金会。 5.具有两层结构的FCS：现场设备和人机接口。
现场总线技术综述
2008-3-3 15:51:00 来源：中国自动化网
现场总线控制系统技术是 20 世纪 80 年代中期在国际上发展起来的一种崭新的 工业控制技术。现场总线控制系统（FCS）的出现引起了传统的 PLC 和 DCS 控制系 统基本结构的革命性变化。 现场总线系统技术极大地简化了传统控制系统繁琐且技术 含量较低的布线工作量，使其系统检测和控制单元的分布更趋合理。更重要的是从原 来的面向设备选择控制和通信设备转变成为基于网络选择设备。 尤其是 20 世纪 90 年 代现场总线控制系统技术逐渐进入中国以来，结合 Internet 和 Intranet 的迅猛发展， 现场总线控制系统技术越来越显示出其传统控制系统无可替代的优越性。 现场总线控 制系统技术已成为工业控制领域中的一个热点。
1 现场总线的发展
计算机控制系统的早期，采用一台小型机控制几十条控制回路，目的是降低每条 回路的成本。但由于计算机的故障将导致所有控制回路失效，所以后来发展成分布式 控制（DCS），即由多台微机进行数据采集和控制，微机间用局域网（LAN）连接起 来成为一个统一系统。DCS 沿用了二十多年，其优点和缺点均充分显露。最主要的 问题仍然是可靠性：一台微机坏了，该微机管辖下的所有功能都失效；一块 AD 板上 的模/数转换器坏了，该板上的所有通道（8 或 16 个）全部失效。曾有过采用双机双 I/O 等冗余设计，但这又增加了成本，增加了系统的复杂性。为了克服系统可靠性、 成本和复杂性之间的矛盾，更为了适应广大用户要求的系统开放性、互操作性要求， 实现控制系统的网络化，一种新型控制技术──现场总线控制系统（FCS）正迅速发 展起来。 1.1 什么是现场总线 从名词定义来讲，现场总线是用于现场电器、现场仪表及现场设备与控制室主机 系统之间的一种开放的、全数字化、双向、多站的通信系统。而现场总线标准规定某 个控制系统中一定数量的现场设备之间如何交换数据。 数据的传输介质可以是电线电 缆、光缆、电话线、无线电等等。 通俗地讲，现场总线是用在现场的总线技术。传统控制系统的接线方式是一种并 联接线方式，从 PLC 控制各个电器元件，对应每一个元件有一个 I/O 口，两者之间需 用两根线进行连接，作为控制和/或电源。当 PLC 所控制的电器元件数量达到数十个 甚至数百个时， 整个系统的接线就显得十分复杂， 容易搞错， 施工和维护都十分不便。 为此，人们考虑怎样把那么多的导线合并到一起，用一根导线来连接所有设备，所有 的数据和信号都在这根线上流通，同时设备之间的控制和通信可任意设置。因而这根 线自然而然地称为了总线，就如计算机内部的总线概念一样。由于控制对象都在工矿 现场， 不同于计算机通常用于室内， 所以这种总线被称为现场的总线， 简称现场总线。
