在打开工程时，构件显示全部打开，梁或其他构件只有一根线时，可以在绘图区右键选项如图1，在应用实体填充前的勾勾上，如已勾上则先勾去应用在勾上应用即可。
附件
2010-7-1 13:09
在打开工程或者切换楼层提示“在只有一个顶点的二维多段线（0）上增加一个顶点”如
图
这样会导致打开工程或者切换楼层很慢。解决方法：在出现的楼层里面，进行梁体支座识别
框选全部的梁体，这样就不会再提示了。
分享3
cad图纸里面的门窗表，在转化门窗表的时候如果正框框选提取不成功框选门窗的信息提
取不进来的情况。
解决方法：1 可以试下反框提取（右下角往上面框）门窗表
2 或者是x的命令分解下再框选提取即可!
分享
打开CAD图纸时候总是以一个CAD窗口打开，不能生成多个CAD窗口，不方便切换多张
图纸。
解决方法：对绘图区空白位置点右键，选择“选项”
找到如图位置，将“单文本兼容模板”勾上即可。
注意：如果当前已经打开了多张图纸，该选项是灰色不能修改的。因此修改前一定要关掉所
有图纸，只单独打开一张。
选中不变虚的处理办法。
病症：有时点击命令再对构件操作的时候构件本身并没有变虚的显示，右键命令却已经生效！
药方：在命令栏中输入highlight命令，回车，输入1，回车即可
病症：运行cad时候加载鲁班。
药方：双击我的电脑-工具-文件夹选项-文件类型-找到DWG-点击高级-双击open-把使用DDE
前的勾去掉-确定即可
分享
异型柱体的快速建立
软件的自定义断面功能相信大家都知道能解决很多异型构件的布置。
针对异型柱体，有这样一种技巧可以快速定义和布置。
首先我们用CAD画线命令绘制异型柱的断面，
然后大家可能会联想到用自定义断面创建去提取断面。
其实这个时候大家可以直接用CAD转化柱，提取绘制好的断面转化即可，这样断面就直接进入到软件里了，我们再修改下名称即可，比用自定义断面创建要快很多。大家可以试试。
分享：关于打开cad图纸选择字体样式的简单处理办法!

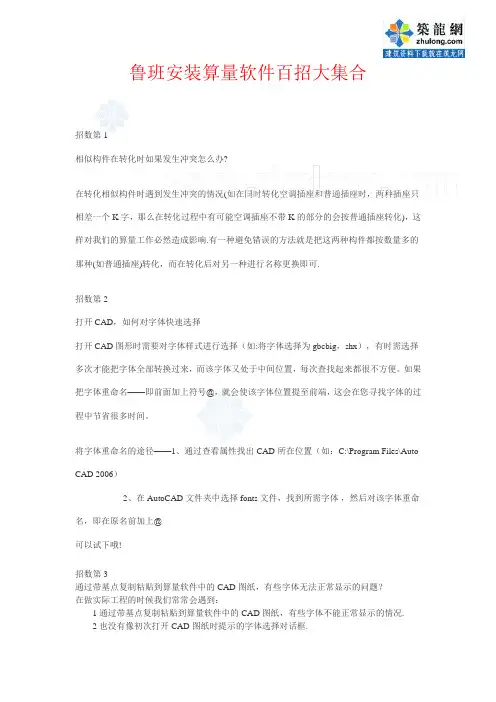

我们在打开cad图纸的时候总是要先选择字体，在这里分享一个简单的方法：在安装路径/AutoCAD 2006/Fonts里面将gbcbig前面加@变成@gbcbig，将@extfon变成extfon即可，以后弹出对话框直接点击确定即可
下一次打开cad文件到时候选择字体就可以直接回车就行了。
CAD电子图复制到鲁班软件中，图纸标注变得超级大
解决方法：
改一下标注样式。命令：dimstyle，改标注短线为45度斜线或点都可以
[本帖最后由姚澄澄于 2010-7-1 17:39 编辑]
附件
2010-7-1 17:35
如何快速查看某一柱子的周长？
方法1：进入柱属性定义，点击构件属性复制，选择同名构件属性复制（不同层），这样我们选择柱子后就能看到本层所有柱子的周长了。
方法2：使用编辑其他项目，框选每个图形，也能查看
分享：如何让线构件变细？
我们在软件里面布置栏杆一类构件的时候经常使用线构件代替但是线构件在软件里面比较粗，会影响视觉效果。这时候可以使用下面办法：
输入PE，选择线构件，输入W，输入小于100以内的数字（数值越小线构件越细），按下
回车键即可。
分享：如何修改构件颜色？
如果我们需要修改构件颜色对构件区分，该如何操作？下面我提供3种方法，仅供参考：第一、选中构件-右键-特性-颜色，选择我们需要赋给构件的颜色即可；
第二、命令行输入LA，打开图层管理器，修改构件的颜色就可以了；
第三、命令行输入COLOR-ByLayer-选择颜色，切换到CAD界面，选择需要的颜色，框选构
件即可
分享：绘制直线时如何切换长度和角度值？
我们用CAD命令绘制线段的时候，涉及到快速切换角度和长度值的问题，如何快速解决？
算量软件建立在CAD平台上，我们可以直接用L或是PL命令绘制线条
打开动态输入，然后按一下Tab键就可以切换角度和长度的输入
cad中修改所有的字体大小
按下面的步骤操作：
1、命令行properties
2、打开“特性”窗口
3、选择“快速选择”
4、在“快速选择”对话框中，选择“对象类型”为“文字”
5、选择“特性”为“高度”
6、“运算符”选择“全部选择”
分享筛选选择技巧
在定义名称或者其他情况下选择多构件时候可以在框选完成以后输入 F 进行筛选选
择
比如要将所有的KZ1改成KZ2
操作如下点击其中一个柱编号（KZ*) 随便都可以
然后全部反选后输入 F 弹出筛选对话框这样就能很快选择KZ1
病症：win7操作系统下打开cad变成鲁班界面。
症状分析：文件类型的打开方式被修改为按照鲁班默认的打开了，而win7与xp不相同，在
工具中没有文件类型这一项。
药方：打开控制面板所有项，点击“默认程序”，然后点击“将文件类型或协议与程序关联”
即可。
转化柱的时候不能转化
有些柱图是没有边线的，如图一
，而这样的柱子是无法转化的，我可以找到对应的梁图或者建筑图，找到有边线的柱子如图
二
将两张图放在一起，这样提取图一的名称，提取图二的边线，即可完成柱子的转化。
阁楼建筑面积的绘制方法。（转自lyg1212）的贴
阁楼层坡屋面根据计算规则，净高不足1.2米以下不计算建筑面积，1.2-2.1米之间按1/2建筑面积计算，2.1米以上计算全面积，因此可以利用一些技巧来帮助我们处理。
比如这样一个屋面，
布置大柱子（注意：柱顶高度最好大于
屋顶盖度）
将视角切换成正视，在命令行输入UNI，回车，选中三维图形。注意不要选中平
面图形。
利用分解命令X，将合并好的三维图形
分解成多段线。
返回平面，根据形成的切线绘制建筑面
积线。
最后用编辑其他项目提取这段建筑面积线，取面积后公式里输入*0.5即可。注意最后一定要删除那个大柱子，以及清
除多余图形。
经过一些操作，构建颜色变掉了，如何还原?
如图，所有构件颜色变成了粉红色。
1、
首先在命令行输入COLOR,弹出颜色修改对话框
点击Bylayer,可以自动恢复默认的颜色配置。
1、
将软件按键切换到CAD界面
1、
直接框选所有的图形，选择如下选项，图形就修改过来了。
工程忘了原密码
解决方法：重新新建一个工程，命与原文件相同的名称，将原工程文件夹里的LB project删掉，将新建立的同名工程文件里的LB project放置进去就可以了。
分享：切换楼层或保存工程，出现写入/关闭出错的解决方案
出现原因：
一般是因为原先轴网的尺寸标注有问题，测试方法是用CAD将工程图纸打开，修改一下尺寸
标注，如果不能保存，则用下面方案解决‘
处理方案：
法一、在命令行输入“explode”命令对图纸标注进行分解，然后再将图纸调入软件中，即
可解决问题；
法二、首先在cad软件中修复cad图，然后导入鲁班软件中分享：20版本偏移建筑面积线以后，查看本层建筑面积为0的原因及解决方法如标题所示，出现这个问题的原因是因为工程量里面，面积系数设置为0
我们可以在菜单栏--工程量--面积系数里面，设置相应的面积系数为1即可
门下地面装饰为0
装饰----楼地面----布置门下楼地面
注意，如果布置后，单个构件可视化校验，门口处的工程量计算结果为0时，就必须在计算
规则里将扣主墙一项取消。
如何检查错误日志
打开错误日志后，复制类似于这个字段的号码后，在相应楼层，错误日志是在0层中后在命令行输入findobj回车，再输入h回车，然后黏贴刚才的号码到命令行回车，再输入Y回车就可以找到这个错误的构件，重新绘制这个构件试试。
如何将界面旋转90°，即XY轴调换方向。
在命令行输入UCS回车—输入3回车—指定原点为原点，第二点为Y轴上一点，第三点
为X轴上一点。
这样，XY轴就变了。
病症：打开软件提示“系统到不到指定的路径”。
药方：打开软件安装目录里”auto"文件，把你CAD安装路径复制代替原来的路径。如图：[本帖最后由陈森于 2010-7-5 14:46 编辑]
附件
2010-7-5 11:32
打开cad图纸出现图形无效的解决方法
打开CAD图纸出现“图形文件无效”，这个是因为所打开的图纸使用06以上版本所画，安装一个高版本的CAD打开后另存为06一下版本就可以正常使用了。最好把高于farmwork1.1的所有版本卸载掉，不然也是安装不上去的。
如果出现计算失败的构件，我们软件的处理办法有哪些？
当出现计算失败构件时一般有下面4种处理办法：
1. 调整不合理相对位置
2 . 区域整理
3. 删除构件，重新布置
4. 选择cad造型器计算
可视化效验很慢怎么办？
查看一下轴网的交点是否在坐标原点上，一般情况，是因为轴网的交点不在坐标原点上的缘
故，将工程移动到坐标原点上即可。
病症：打开软件或切换楼层时出现如图1情况。
药方：打开CAD的字体库找到图中说缺哪个字体，把这字体复制到鲁班目录里font文件里
即可。
外墙有宽度不一样的，而且不居中，有一边对齐的，如何闭合？用0墙，宽墙就会消失或变
形，用拉伸和倒角都不好闭合。
解决方法：布置柱子，柱子不套定额，调整好计算规则，将墙中线连通
分享：在绘图区发现绘图界面动不了的解决方法
出现上述问题时，有四种方法可以参考：
法一：可在命令行输入“Z”回车，按命令提示输入“A”，回车
法二：可在LB软件的界面点击“全平面显示”命令
法三：可双击鼠标中键
法四：可在命令行输入RE回车
分享：全平面显示后图形无法居中显示的原因及解决方案
其原因是图形中有多余的隐形图层或是线条没有清除干净。
1、可以在CAD转化里----选择清除多余图形，或是输入PU命令，对其多余图形进行清除。
2、如果上述步骤不行的话，可以在命令行里输入LA命令，对其图层进行解锁，然后将其多
余线条清除。
补充：在操作的时候，有些线条可能就是个小点，我们可能看不到，可以输入av命令，对
其角落进行放大查看，然后将其删除掉。
在鲁班中点击鼠标右键，出现重复上次命令怎么办？
1.按快捷键F11切换到cad界面。
2.点击工具-选项-用户系统配置-选择自定义右键单击。
3.在默认模式下选择快捷菜单即可。
鲁班绘制梁后，出现的是一根蓝色的线怎么解决？
在绘图区域右击-选项-显示，在显示性能框中将应用实体填充的勾打上即可。
病症：打开软件时菜单栏没有或缺少。
药方：在命令行输入menu回车，在弹出的对话框中选择acad打开即可。
