内部编号：AN-QP-HT737 版本/ 修改状态：01 / 00 When Carrying Out Various Production T asks, We Should Constantly Improve Product Quality, Ensure Safe Production, Conduct Economic Accounting At The Same Time, And Win More Business Opportunities By Reducing Product Cost, So As T o Realize The Overall Management Of Safe Production. 编辑：__________________ 审核：__________________ 单位：__________________ 液压挖掘机驱动桥故障诊断与排除通 用范本
液压挖掘机驱动桥故障诊断与排除通用 范本 使用指引：本安全管理文件可用于贯彻执行各项生产任务时，不断提高产品质量，保证安全生产，同时进行经济核算，通过降低产品成本来赢得更多商业机会，最终实现对安全生产工作全面管理。资料下载后可以进行自定义修改，可按照所需进行删减和使用。 一、驱动桥常见故障 驱动桥是由主减速器、差速器、桥壳、半轴和轮边减速器及轮毂等组成。其功用是将传动轴传来的转矩传给驱动车轮，实现改变旋转方向和降速并增大转矩。 对驱动桥的要求： （1）装配时，轴承、主减速器及轮边减速器等配合运动副，均应保留规定的间隙，以防止工作时受热膨胀卡死和保证机件的工作面有足够厚的油膜，轮齿磨损后最大使用间隙不得超过0.4mm；主减速器的主被动齿轮轮齿应有
YF-ED-J9096 可按资料类型定义编号 装载机安全技术操作规程及传动系常见故障分析与 维修实用版 In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment. （示范文稿） 二零XX年XX月XX日
装载机安全技术操作规程及传动系常见故障分析与维修实用版 提示：该操作规程文档适合使用于工作中为保证本部门的工作或生产能够有效、安全、稳定地运转而制定的，相关人员在办理业务或操作设备时必须遵循的程序或步骤。下载后可以对文件进行定制修改，请根据实际需要调整使用。 前言：机械安全技术操作规程及故障分析是当今管理科学的重要学科，对于提高国家、地方和工业的经济效益，实现可持续发展具有十分重要的意义。无论是发达国家还是发展中国家，都非常重视对这一问题的研究。2 0世纪8 0年代初，我国开始重视机械安全技术操作规程理论问题的研究，研究范围包括装载机原理机构、操作要领、故障分析、安全保护防范等内容的扩散，为了保持现有的良好发展势头，必须重视装载机固有缺点的不断改进和创新，
走向2 l 世纪的安全技术操作规程外，最重要的是移植现有的先进技术，使操作技术和故障分析技术注入新的活力，以满足未来发展的需要。本文从装载机分类与总体构造；安全操作与传动系故障分析等方面介绍装载机安全技术操作规程及传动系故障分析与维修 一、装载机的用途及适用场合 1.1装载机的用途 装载机是一种具有较高作业效率的工程机械。主要用于对松散的堆积物料进行铲、装、运、挖等作业，也可以用来整理、刮平场地以及进行牵引作业；换装相应的工作装置后，还可以进行挖土、起重以及装卸棒料等作业。 1.2适用场合
Z L50装载机驱动桥设计说明书(现搞)
仅供学习与交流，如有侵权请联系网站删除 谢谢44 课程设计任务书 组 号：第七组 组 长：曹勤怀 组 员：周恭剑 韩焕炎 白绚 任 务 分 配 表 组 别 姓 名任 务组长 曹勤怀组员1 周恭剑组员2 韩焕炎组员3白绚驱动桥总成装配图，协调组员设计及绘图主传动器设计及最终传动设计差速器设计半轴设计 课程设计题目三 驱动桥设计 参数： 1. 车辆自重KN G 100=，满载重KN 50，全桥驱动，03.0,8.0==f ?，动力 半径m r k 69.0=
仅供学习与交流，如有侵权请联系网站删除 谢谢44 2. 变矩器系数75.3=k i ；变速箱最大传动比696.2=∑i ；主传动传动比 625.4=主i ；终传动传动比875.4=终i 。 3. 齿轮材料：主动齿轮CrMnTi 20，从动齿轮MnVB 20。渗碳淬火处理，工 作寿命8年，每天10小时工作，载荷循环次数大于7 10，轻度冲击。 4. 最大输出功率180KW ，额定转速2200r/min ，主传动齿轮螺旋角为35度。 5. 具体设计任务 ● 查阅相关资料，根据其发动机和变速箱的参数、汽车动力性的要求，确定驱 动桥主减速器的形式，对驱动桥总体进行方案设计和结构设计。 ● 校核满载时的驱动力，对汽车的动力性进行验算。 ● 根据设计参数对主要零件部件进行设计与强度计算。 ● 主要针对具体任务，完成6千字的设计说明书。 ● 小组长职责（1）分配任务；（2）协调设计进度；（3）对没有按时完成设 计任务的组员加以警告；（4）与指导教师及时沟通设计进度。 ● 完成整装配图和零件图的绘制。每位同学的具体任务由组长进行分配，然后 经指导教师认可（每个人根据零件复杂程度分配2-3个主要零件），零件图由具体负责设计的同学绘制。 ● 在每个人的说明书中标明本小组所有人员设计的具体任务。 ● 每个小组成员均要交一份机构装配图（手工绘制），一份设计说明书（每个 人根据自己设计内容，因此每个人的设计说明书是不同的），两份零件图（要求1:1绘制） ● 每个小组组长的说明书是可以综合组员的设计内容，还需绘制草稿一份 （1:1）。
液压挖掘机驱动桥常见故障诊断与排除 一、驱动桥常见故障 驱动桥是由主减速器、差速器、桥壳、半轴和轮边减速器及轮毂等组成。其功用是将传动轴传来的转矩传给驱动车轮，实现改变旋转方向和降速并增大转矩。 对驱动桥的要求： (1)装配时，轴承、主减速器及轮边减速器等配合运动副，均应保留规定的间隙，以防止工作时受热膨胀卡死和保证机件的工作面有足够厚的油膜，轮齿磨损后最大使用间隙不得超过0.4mm；主减速器的主被动齿轮轮齿应有正确的啮合印痕。 (2)要有良好的润滑条件，即合适的润滑油和规定的液面高度，不得有漏油现象。 驱动桥承受较大而复杂的力，长期使用引起各机件的必然摩损，加之使用或维护不当，使驱动桥的技术状况变坏。当驱动桥工作时，就会出现异响、漏油、过热或其他现象。 二、驱动桥异响 1、驱动桥异响是技术状况变坏的一种表现，其响声的大小表明技术总部变坏的程度。后桥异响声和时机也不同。异响一般常随挖掘机的行驶速度、行驶条件的变化而变化。 2、原因分析 (1)齿轮磨损挖掘机行驶时，驱动桥的减速器(主减速器和轮边减速器) 和差速器齿轮就会发生磨损，润滑不良时，齿轮磨损速度更快。齿轮的轮齿磨损后失去渐开线外廓几何形状，齿轮啮合时，滚动磨擦减少，滑动磨擦增加，这不仅增大了齿轮的的啮合间隙，同时进一步加速了齿轮的磨损进程，产生了噪声，即异响。此外，齿轮轮齿就向一根悬臂梁，受载后齿根处产生的弯曲应力最大，加之交变荷载的影响，齿轮根部多会产生疲劳裂纹。随着工作时间的延长，疲劳程度增加而裂纹扩展；齿
轮轮齿啮合时润滑油会被挤压在啮合齿的裂纹内，裂纹在油液压力的作用下，向深度和长度延伸。当齿轮承载力小于荷载时就会折断，俗称打齿。打齿后异响声会更大，甚至还会中断传动或破坏其他机件。 (2)差速器的半轴齿轮和行星齿轮的背后都垫有衬垫。这些衬垫磨损变薄，会使差速器齿轮啮合间隙增大，于是工作时出现不正常的啮合而发出响声。 (3)半轴花键齿磨损，也会使配合间隙增大。传动时，当两配合机件发生转速差，即会产生花键与键槽撞击发出异响声。 (4)轴承的影响轴承多承受交变荷载，工作时不仅会产生磨损，同时还会使滚动体与滚道表面疲劳；当润滑不良时，损坏速度加快而损坏程度更加恶化，因而轴承的滚动体在滚动时，产生不规则的滚动而发出的振动响声；圆锥轴承的预紧度是靠垫片或螺纹(差速器轴承)来调整的，如果调整的预紧度过小，将会使圆锥齿轮轴向窜动造成啮合间隙时大时小，丧失正确啮合而发出异响。损坏时响声更大，甚至会将运动机件卡死。 (5)减速器和差速器的紧固(螺栓)松动，多会产生异响。 (6)润滑不良齿轮传动时必须要润滑，如果缺油或油品低劣形不成油膜，齿轮轮齿啮合时形成干摩擦，就会发出异响。 (7)装配不当驱动桥的主减速器和差速器等配时，齿轮和轴承的配合件间均应留有一定的间隙。间隙过大产生异响;间隙过小，齿轮啮合时进轮齿上油膜容易挤破，影响齿面的润滑和冷却，使金属齿面直接接触，形成干摩擦产生高热，传动中形成瞬时高温，相啮合的两齿面就会发生粘在一块的现象，出现金属齿面上沿相对滑动的方向形成伤痕，即称为咬粘。这时，齿轮工作及不平稳，产生很大的振动和噪声。 减速器的主被动齿轮啮合时，应有一个正确的啮合印痕，才能保证啮合良好。如果齿轮轮齿啮合印痕不是均匀分布在节圆线周围，挖掘机行驶时多会发出异响。 3、诊断与排除 诊断时，应根据异响出现的时机和特征，结合上述分析的原因进行排除。
离合器常见故障与原因分析 (一)、离合器打滑 1、现象:汽车在起步时,离合器踏板抬得很高才能勉强起步;行驶中发动机加速时,车速却不能随之提高。这些都属离合器打滑现象。 2、原因及处理: (1)、液压操纵式离合器打滑,多数就是因为离合器踏板自由行程不够,从而造成分离轴承压在分离杠杆或膜片上而随之转动。可调节离合器踏板的返回位置,并调整总泵推杆长度,将推杆调长并与活塞顶住,再将推杆倒转半圈,使用权总泵推杆与活塞之间留有间隙。然后再调整分泵调节杆长度,使其伸长,感到分离轴承与分离杠杆或膜片顶住以后,再把调整螺钉调回到二者间隙为2mm左右。 (2)、对于机械操纵式离合器,离合器踏板自由行程不够,可调整踏板拉杆的工作长度,使分离轴承与分离杠杆或膜片之间的间隙达到规定的数值。 (3)、如因离合器摩擦片沾有油污而打滑,可将分离杠杆或膜片调高,增大分离间隙,用绳索或硬木将离合器踏板固定在分离位置上,之后用螺丝刀缠上一层浸过汽油的擦拭布,插进分开的一面,转动飞轮,将油污擦掉,再换用干擦布彻底清洁一次。然后用螺丝刀撬开摩擦片的另一面,进行上述操作。洗净后,重新调整分离杠杆高度即可。 (4)、因离合器片烧蚀而打滑时,如摩擦片较厚,可将烧蚀部分打磨掉,并调整分离杠杆高度即可;如摩擦片太薄没有打磨的余地,可用砂纸对折,将砂面朝外,然后用细金属丝穿过摩擦片上的孔,将砂纸固定。之后保持低速小负荷行驶并避免换档。 (5)、因离合器摩擦片破碎而造成打滑甚至接合不上时,可将踏板下端拉杆自由行程调整螺母放松到最大位置,拆下飞轮壳下盖,取下分离杠杆螺母的开口销,将每个分离杠杆高度调整螺母等量放松,使压盘在压盘弹簧作用下向前移动紧压从动盘摩擦片,此时离合器处在结合状态不能分离,然后挂低档,以低速小负荷并不换档净车开回予以修理。此法不适用于膜片弹簧离合器。 (二)、离合器发生异响 1、现象:离合器异响多发生在离合器接合或分离的过程中以及转速变化时。例如离合器刚接合时有时会有“沙、沙、沙”的响声,接合／分离或转速突然变化时会有“克啦、克啦”的响声等。离合器产生异响就是由于某些零件不正常摩擦及撞击造成的,根据异响声音的不同及产生的条件可判断出异响产生的部位及原因,以采取相应的维修办法。 2、原因及处理: (1)、离合器踏板没有自由行程或自由行程过小,此时分离杠杆与分离轴承总就是接触着,即使车停着也会有异响。应调整离合器踏板的自由行程。 (2)、离合器摩擦衬片磨损后,使离合器易经常处于半接合状态。汽车在行驶中,由于离合器分离轴承转动而引起响声。这种情况可通过调整离合器踏板自由行程予以排除。若通过调整自由行程仍不能消除时,应重新铆离合器衬片。 (3)、离合器衬片脏污或沾油,加上摩擦生热,逐渐使衬片硬化。这时,即使肖有打滑,也要产生异响。此时应清洁衬片或更换衬片。 (4)、离合器从动盘扭转或减震弹簧折断,会产生扭转振动噪声。此时应修理或更换从动盘。 (5)、离合器分离轴承缺油时,将产生“吱吱”声。此时应给分离轴承注油或更换分离轴承。 (6)、分离杠杆(或膜片弹簧分离指端)不在同一平面时,易使减震弹簧折断,起步时将产生连续打滑,引起振动。此外,离合器弹簧折断、弹力变小,也会发生同样现象。分离杠杆的回位
轮式装载机干式驱动桥易发生的故障及改进措施示 范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月

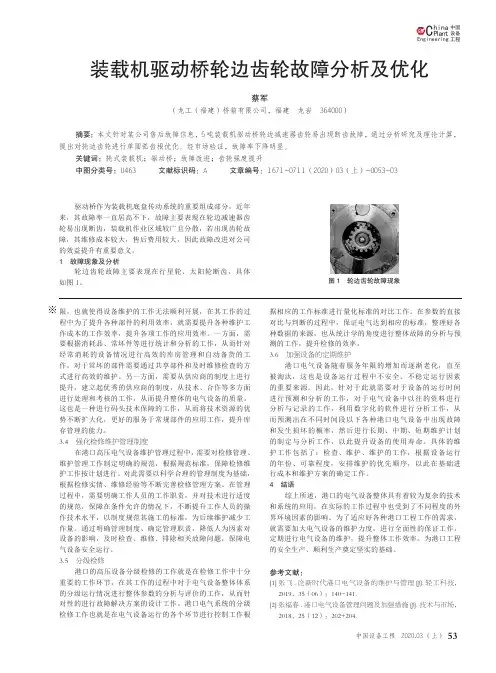

轮式装载机干式驱动桥易发生的故障及 改进措施示范文本 使用指引：此解决方案资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 驱动桥位于轮式装载机传动系统的末端，其主要功用 是将传动轴传来的转矩传递给驱动轮，以降低变速箱的输 出转速，增大输出扭矩，同时使两轮边具有差速功能，以 实现轮式装载机的转向。除此之外，驱动桥还承担着支承 整机重量和传力的作用。通常，干式驱动桥总成主要由驱 动桥壳体、主减速器总成（含差速器）、轮边减速器总 成、制动钳以及全浮式左右半轴等部分组成。通过对２０ ０５年和２００６年干式驱动桥外反馈来看，其故障主要 表现为以下几个方面。 一、主减速器总成（含差速器）部分： １、差速器坏
Ａ．通过对整桥进行放油，可发现桥内油液污染较为严重，油品颜色发黑，并有刺鼻气味，油液脏（内有杂质、磨屑等）；挚片、齿面出现磨损。这主要是由于驱动桥密封圈损坏，引起外部灰尘、杂质进入；同时，驱动桥内齿轮件的表面缺陷所产生的金属磨屑也会进入到油液之中。 改进措施： （１）定期更换润滑油，保证油液清洁； （２）改进设计，将桥壳主传动放油螺塞设计为带磁性的油塞，以吸附磨屑。 Ｂ．齿面出现早期缺陷，如磨损、点蚀、胶合等；齿面出现早期接触疲劳或齿根弯曲。点蚀一般发生在前桥。 改进措施： （１）加强对主、从动螺旋锥齿轮、半轴齿轮、行星锥齿轮等齿面硬度、热处理以及齿形加工误差的控制。
Safety is the goal, prevention is the means, and achieving or realizing the goal of safety is the basic connotation of safety prevention. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 装载机安全技术操作规程及传动系常见故障分析与维修(新编版)
装载机安全技术操作规程及传动系常见故障 分析与维修(新编版) 导语：做好准备和保护，以应付攻击或者避免受害，从而使被保护对象处于没有危险、不受侵害、不出现事故的安全状态。显而易见，安全是目的，防范是手段，通过防范的手段达到或实现安全的目的，就是安全防范的基本内涵。 前言：机械安全技术操作规程及故障分析是当今管理科学的重要学科，对于提高国家、地方和工业的经济效益，实现可持续发展具有十分重要的意义。无论是发达国家还是发展中国家，都非常重视对这一问题的研究。20世纪80年代初，我国开始重视机械安全技术操作规程理论问题的研究，研究范围包括装载机原理机构、操作要领、故障分析、安全保护防范等内容的扩散，为了保持现有的良好发展势头，必须重视装载机固有缺点的不断改进和创新，走向2l世纪的安全技术操作规程外，最重要的是移植现有的先进技术，使操作技术和故障分析技术注入新的活力，以满足未来发展的需要。本文从装载机分类与总体构造；安全操作与传动系故障分析等方面介绍装载机安全技术操作规程及传动系故障分析与维修 一、装载机的用途及适用场合 1.1装载机的用途
轮式装载机驱动桥一般由主传动、差速器、半轴、轮边减速器、桥壳等组成。为提高轮式机构越野性，增大牵引力，许多轮式机采用了双桥驱动甚至三桥驱动，如轮式装载机、自卸汽车等。又由于作业特点不同，有的主驱动桥在后(如自卸汽车)，有的主驱动桥在前(如轮式装载机)。 一、驱动桥的常见故障诊断与排除 1、驱动桥异响 a、现象和危害 轮式驱动桥的异响有多种表现：有的连续响，有的间断响;有的车速改变时响，有的正常行驶时响;有的上坡时响，有的下坡时响;有的响声沉闷，有的响声清脆。驱动桥响声大多来自主传动及差速器，也有的发生在轮边减速器处。驱动桥异响是驱动桥零部件间技术状态不正常的反映，应及时查明原因并排除，否则可能引起更大的故障甚至事故。 b、驱动桥异响的原因及排除 驱动器异响的原因，多是由于后桥(包括轮边减速器)中某些零件产生碰撞或干涉所致。由于不同零件在不同状态下所产生响声的强度、性质不同，因此可根据异响产生的条件、部位来判断异响的声源，查明异响的原因。从异响产生的原因看，异响可分为两大类：一是由于零件间连接松动、零件损坏产生的响声，此种异响多属零件间不正常的摩擦与碰撞，故响声比较清晰;二是由于轴承配合不正常、齿轮配合不正常产生的响声。齿轮配合不正常是指啮合间隙过小或过大、啮合部位不正确、啮合面积不足，此时会产生连续的清晰的响声，且也随转速的增加而响声增大;轴承配合不正常是指轴承间隙过大或过小，当间隙过大时会产
生连续的响声，并随车速的增高而增大。后桥桥包产生响声时，除检查零件有无松动外。首先应检查主传动锥齿轮的啮合区是否正确。 2、驱动桥发热 a、驱动桥发热，是指驱动桥在机械工作一段时间以后，其温度超过了正常温升的允许范围，一般手摸检查时，回油烫手的感觉。驱动桥发热主要产生在驱动桥的桥包处(主传动及差速器外)及轮边减速器外。驱动桥发热同样是驱动桥零部件技术状态不正常，或配合关系不正常，或润滑不正常的表现，应及时排除，以免损坏有关零部件。 b、驱动桥发热的原因及排除 驱动桥发热的原因是热量产生的多或是热量不能及时散出去。轮式驱动桥的热源主要是摩擦热，而摩擦热又只能是相对运动件配合间隙过小所致，驱动桥的配合件一类是轴承，另一类是齿轮，所以驱动桥发热的根本原因是轴承配合间隙过小或齿轮啮合间隙过小所致。驱动桥热量散不出去的主要原因是驱动桥(与轮边减速器)中缺油或油质低劣，缺油或油质低劣不仅使驱动桥产生的摩擦热不能及时散出，而且会使相对运动件处于干摩擦状态，使摩擦热大大增加。驱动桥发热可根据发热的部位判明发热的原因，如轴承处过热时，可判明是轴承引起的。整个驱动桥壳体发热时，可能是齿轮啮合不正常或因缺油引起的，要及时加注符合标准的润滑油。 3、驱动桥漏油 a、现象和危害 驱动桥漏油大多发生在桥包处及轮边减速器处，且大多通过密封处
离合器常见故障与原因分析 （一）、离合器打滑 1、现象：汽车在起步时，离合器踏板抬得很高才能勉强起步；行驶中发动机加速时，车速却不能随之提高。这些都属离合器打滑现象。 2、原因及处理： （1）、液压操纵式离合器打滑，多数是因为离合器踏板自由行程不够，从而造成分离轴承压在分离杠杆或膜片上而随之转动。可调节离合器踏板的返回位置，并调整总泵推杆长度，将推杆调长并与活塞顶住，再将推杆倒转半圈，使用权总泵推杆与活塞之间留有间隙。然后再调整分泵调节杆长度，使其伸长，感到分离轴承与分离杠杆或膜片顶住以后，再把调整螺钉调回到二者间隙为2mm左右。 （2）、对于机械操纵式离合器，离合器踏板自由行程不够，可调整踏板拉杆的工作长度，使分离轴承与分离杠杆或膜片之间的间隙达到规定的数值。 （3）、如因离合器摩擦片沾有油污而打滑，可将分离杠杆或膜片调高，增大分离间隙，用绳索或硬木将离合器踏板固定在分离位置上，之后用螺丝刀缠上一层浸过汽油的擦拭布，插进分开的一面，转动飞轮，将油污擦掉，再换用干擦布彻底清洁一次。然后用螺丝刀撬开摩擦片的另一面，进行上述操作。洗净后，重新调整分离杠杆高度即可。 （4）、因离合器片烧蚀而打滑时，如摩擦片较厚，可将烧蚀部分打磨掉，并调整分离杠杆高度即可；如摩擦片太薄没有打磨的余地，可用砂纸对折，将砂面朝外，然后用细金属丝穿过摩擦片上的孔，将砂纸固定。之后保持低速小负荷行驶并避免换档。 （5）、因离合器摩擦片破碎而造成打滑甚至接合不上时，可将踏板下端拉杆自由行程调整螺母放松到最大位置，拆下飞轮壳下盖，取下分离杠杆螺母的开口销，将每个分离杠杆高度调整螺母等量放松，使压盘在压盘弹簧作用下向前移动紧压从动盘摩擦片，此时离合器
中谷驱动桥一般常见故障有发响和发热。 1) 齿轮齿合间隙过大的响声，汽车行驶中，在变换车速的瞬间或车速不稳定时（如拖档），车桥内发出无节奏的沉重的“咯噔、咯噔”撞击声。车速相对稳定时，响声减少或消失。 此种现象多是主、从动锥齿轮齿合间隙过大所致，可通过调整或更换齿轮来使其恢复正常。 2）齿轮齿合间隙过小或齿合失常发生汽车行驶中，车桥内发出一种连续的齿轮咬合声，响声的频率随车速的提高而增大；收油门后，响声随之减少；停车后，响声立即停止。 此种现象多是主、从动锥齿轮齿合间隙过小或齿合印痕调整不当所致。多发生在车辆大修后或更换过齿轮的时候，可重新进行调整使其恢复正常。 3）差速器响多发生在车辆转弯、左右轮起差速作用时，行星齿轮与半轴齿轮齿合不当，发生撞击所引起的。一般表现为清晰的“咯嗒、咯嗒”声，严重时，驱动桥伴随轻微抖动现象。
诊断检查时，可将任意一边的后车轮制动，用千斤顶顶起另一侧的车轮，启动发动机，挂档，抬起离合器，此时，差速器始终起差速作用，若响声明显增多，多为差速器响。 差速器出现响声时，若响声较轻微，且随着行驶里程的增加，响声逐渐减小，则可继续使用。若响声越来越严重，则应立即分解，查明原因，立即排除。 驱动桥日常使用维护： 行驶中不要猛踩加速踏板和猛松离合器踏板，特别是在上坡起步时更不能这样，以免扭断半轴或打坏齿轮。 (1) 装载不要起过规定，在不平道路上行驶时车速不要快，制动不要太猛，否则会使桥壳变形甚至损坏。 (2)当一侧车轮打滑、空转需要使用差速锁时，应正确使用。 (3)行驶途中要定时停车检查各桥轴头温度及各连续部位的坚固情况。 (4)按时检查油面高度，不足时添加，并定期更换润滑油。在添加或更换润滑油时，要按原车规定并按季节选用符合要求的齿轮油，而且换油时应趁热放出旧油，加入低粘度的清洗油（如柴油与机油或齿轮油的混合油），顶起驱动桥，中速动转数分钟，以清洗驱动桥内部，同时还要清洗通气塞或吹通通气管，最后注入新油，以保持驱动桥的良好润滑，防止损坏油封。
驱动桥常见故障的排除 驱动桥的功用是将万向传动装置输入的动力经降速增扭、改变动力传递方向后，分配到左右驱动轮使汽车行驶，并允许左右驱动轮以不同的速度旋转。驱动桥常见故障诊断排除方法如下： 一、驱动桥异响 1现象 (1)汽车挂挡行驶时驱动桥发出较大的响声，而在滑行或低速行驶时响声减弱或消失。(2)汽车转弯时驱动桥发出较大的响声，而直线行驶时响声减弱或消失。(3)汽车起步或突然改变车速时，驱动桥发出“吭吭”的响声，汽车低速时驱动桥发出“格啦、格啦”的撞击声。 2原因 (1)后桥内油量不足或油黏度不够，润滑条件恶化，齿轮或轴承严重磨损或损坏，齿轮在运转中发热并产生不正常的响声。(2)中央传动大小圆锥螺旋齿轮磨损，破坏了正常的啮合印痕和齿侧间隙，发出冲击和咬齿的杂音。(3)中央传动齿轮的齿侧间隙过小，运转时由齿面挤压摩擦引起尖锐刺耳的声响，尤其在提高负荷或运行速度高时更为严重。(4)差速器行星齿轮与行星齿轮轴之间润滑不良，以致行星齿轮轴磨损并最后剪断，由此可能引起后桥打齿的严重事故。 3诊断与排除 (1)驱动桥有异响时，可将驱动桥架起，启动发动机并挂上挡，然后急剧改变车速，查听驱动桥响声来源，以判断故障所在部位。随即熄灭发动机并挂入空挡，在传动轴停止转动后，用手转动主动锥齿轮凸缘，若有明显松旷感觉，说明齿轮啮合间隙过大；若无活动感觉，则说明啮合间隙过小。间隙不当时应予调整。 (2)汽车在行驶中，如车速越高，响声越大，而滑行时响声减小或消失，一般是因轴承磨损松旷或主、从动锥齿轮间隙偏大所致；如急剧改变车速或上坡时发响，则为齿轮啮合间隙过大，应予以调整。如是轴承松旷引起，则应对轴承进行调整，必要时应更换轴承。(3)如汽车转弯时发响，而低速直线行驶时响声减弱，一般是差速器行星齿轮与半轴齿轮的啮合间隙过大或半轴齿轮及键槽磨损松旷所致，此时应对行星齿轮和半轴齿轮的技术状况进行检查与调整，必要时更换齿轮。(4)汽车的某一挡位上坡时发响，表明驱动桥某一部位的齿轮啮合间隙过小。汽车的某一挡位下坡时发响，表明驱动桥某一部位的齿轮啮合间隙过大。如果汽车上、下坡时都发响，表明后桥某一部位的齿轮啮合印痕不当或齿轮轴支承轴承松旷。 (5)行驶中若驱动桥突然发响，多半为齿轮损坏，应立即停车检查排除。如继续行驶，将会打坏轮齿而使汽车停驶。 二、驱动桥发热
变速器常见故障诊断与排除 1．跳档 ⑴故障现象 汽车在行驶时，变速器换档杆自动跳回空档位置，一般发生在中、高速或负荷突然变化（如加速、减速、爬坡等工况）以及剧烈振动时。 ⑵故障原因 ①自锁装置的钢球或凹槽磨损严重，自锁弹簧疲劳致使弹力过软或折断 等引起自锁装置失效。 ②齿轮或齿套沿齿长方向磨损成锥形。 ③操纵机构变形松旷，使齿轮未能全齿长啮合或啮合不足。 ④变速器轴、轴承磨损松旷或轴向间隙过大，使轴转动时齿轮啮合不好， 发生跳动和轴向窜动。 ⑤同步器磨损或损坏，换档叉弯曲，换档杆磨损严重 ⑶故障诊断与排除 先热车采用连续加、减速的方法逐档进行路试，确知跳档档位。然后将变速杆挂入该跳档档位，发动机熄火，小心拆下变速器盖进行以下检查： ①看齿轮啮合情况，如啮合良好，应检查变速器轴锁止机构。 ②用手推动变速杆，如无阻力或阻力过小，说明自锁装置失效，应检查 自锁钢球和变速叉轴上的凹槽是否磨损严重，自锁弹簧是否过软或折断。如是则更换。 ③检查齿轮的啮合情况，如齿轮未完全啮合，用手推动跳档的齿轮或齿 套能正确啮合，应检查变速叉是否弯曲或磨损过甚，以及变速叉固定螺钉是否松动。若变速叉弯曲应校正；如因变速叉下端磨损与滑动齿轮槽过度松旷时应拆下修理。 ④如变速机构良好，而齿轮或齿套又能正确啮合，则应检查齿轮是否磨 损成锥形，如是应更换。 ⑤检查轴承和轴的磨损情况，如轴磨损严重，轴承松旷或变速轴沿轴向 窜动时，应拆下修理或更换。 ⑥检查同步器工作情况，如有故障应修理或更换。 ⑦检查变速器固定螺栓，如松动应紧固。 2．乱档 ⑴故障现象 变速杆不能挂入所需要的档位、一次挂入两个档位或者挂档后不能退回空档。 ⑵故障原因 ①变速杆定位销折断或球孔、球头磨损松旷。 ②互锁销磨损严重而失去互锁作用。 ③变速杆下端拨头的工作面或拨叉轴上拨块的凹槽磨损过大。 ⑶故障诊断与排除
ZL20轮式装载机驱动桥设计 摘要 驱动桥是装载机传动系统的重要组成部件，其性能的好坏将直接影响整个装载机的工作能力与效率，为了充分理解装载机的驱动桥的结构与工作原理，特以ZL20型装载机为例来研究，设计其驱动桥。 本次设计内容为ZL20装载机驱动桥设计，可分为主传动的设计、半轴的设计、差速器的设计、最终传动的设计四大部分。驱动桥是轮式装载机底盘的主要组成部分，其作用是将发动机的扭矩进一步增大，以适应车轮为克服前进阻力所需要的扭矩。驱动桥包括主传动器、差速器、半轴、最终传动、桥壳等部件。ZL20装载机为充分利用其附着重量，达到较大的牵引力，采用全桥驱动桥。其减速比一般为12～35，并按以下原则进行速比分配：在最终传动能安装的前提下，为了减小主传动及半轴所传递的扭矩，将速比尽可能地分配给最终传动，使整体结构部件尺寸减小，结构紧凑。 其中主传动锥齿轮采用35o螺旋锥齿轮，这种类型的齿轮的基本参数和几何参数的计算是本次设计的重点所在。将齿轮的几个基本参数，如齿数，模数，从动齿轮的分度圆直径等确定以后，用大量的公式可计算出齿轮的所有几何参数，进而进行齿轮的受力分析和强度校核。了解了差速器，半轴和最终传动的结构和工作原理以后，结合设计要求，合理选择它们的形式及尺寸。本次设计差速器齿轮选用直齿圆锥齿轮，半轴采用全浮式，最终传动采用单行星排减速形式。 在设计过过程中采用传统方法与当今流行的优化设计方法相结合，力求使设计出的驱动桥更优，从而更好地满足ZL20型装载机的使用需求。 关键词： ZL20，装载机，驱动桥 青海大学继续教育学院
目录 绪论 (1) 1主传动器设计 (1) 1.1螺旋锥齿轮的设计计算 (1) 1.2 螺旋锥齿轮的强度校核 (8) 2 差速器设计 (11) 2.1圆锥直齿轮差速器基本参数的选择 (11) 2.2差速器直齿锥齿轮强度计算 (14) 2.3行星齿轮轴直径dz的确定 (15) 3 半轴设计 (16) 3.1半轴杆部直径的确定 (16) 3.2半轴强度验算 (16) 4 最终传动设计 (18) 4.1行星排行星轮数目和齿轮齿数的确定 (18) 4.2齿轮变位 (20) 4.3齿轮的几何尺寸 (22) 4.4齿轮的校核 (24) 4.5 行星传动的结构设计 (25) 5 各主要花键螺栓轴承的选择与校核 (28) 5.1 花键的选择及其强度校核 (28) 5.2 螺栓的选择及强度校核 (32) 6 驱动桥壳设计 (35) 7 润滑 (36) 结论 (37) 参考文献 (38) 致谢 (39) 青海大学继续教育学院
摘要 装载机是工程施工中重要的机械设备，用途广泛。其传动系在工作过程中经常出现各种故障，根据国产装载机传动系的结构原理，结合使用与维修情况，总结出几点装载机传动系故障的分析与维修经验。 关键词 装载机传动系故障使用与维修 装载机工作过程中传动系统经常会出现故障，现以山东工程机械厂生产的ZL50D装载机为例进行故障分析与维修。 1 某挡位行走无力或不行走，其余挡位行走正常 行走无力或不行走是指挂某挡位行驶速度明显低于该挡位的正常行走速度或铲斗轻微插入料堆后即不行走。 某挡位行走无力或不行走，可排除变矩器、行走泵、减压阀等各挡公用油路和部件的问题，故障发生的部位只能是在变速控制阀之后到该挡离合器活塞之间的油路上。此时应首先观察变矩器与变速箱之间的主传动轴旋转情况：挂相应挡位，在铲斗插入料堆装载机停止前进后，主传动轴继续转动而变速箱输出轴不转时，即可确认存在以下问题： (1) 相应挡位离合器轴承盖或尼龙套严重磨损； (2) 如轴承盖或尼龙套良好或磨损轻微，则说明该挡离合器内外封环密封不良。轴承盖、尼龙套、内外封环等薄弱部件磨损后，供往离合器油液从磨损部位大量泄露，从而造成控制油压降低，离合器出现打滑现象，这类故障往往伴随油温过高的现象。 排除方法：更换相应损坏零件即轴承盖或尼龙套、内外封环，重新调整轴承与轴承盖，使轴承间隙为0.05-0.09mm。如打滑时间过长可能烧损摩擦片，应换新件。若污染油液，应清洗滤芯滤网或更换新油。 2 发动机正常，挂任一挡位，均不行走或行走无力 每个挡位均不行走或行走无力，可将故障范围限定在变矩器、行走泵、减压阀等各挡公用油路和部件上。在出现这种故障时，可以观察到整机不行走时主传动轴也不转动。 对于这类故障，首先检查变速箱内液压油油量是否足够，方法是使发动机处于怠速状态，观察油位应在变速箱侧面的油标中部，如看不到油面应补足油液。油位正常后区分故障是突然出现还是逐渐出现。如属突发性故障，应拆检减压阀是否脏污、阀芯表面是否划伤卡死在最小供油位置，可通过清洗研磨解决再检查行走泵连接套花键是否损坏；如故障征兆缓慢出现，一般属于行走系零部件逐渐磨损或油液清洁度差造成的故障，可按以下顺序检查：
YF-ED-J1803 可按资料类型定义编号 液压挖掘机驱动桥故障诊断与排除实用版 Management Of Personal, Equipment And Product Safety In Daily Work, So The Labor Process Can Be Carried Out Under Material Conditions And Work Order That Meet Safety Requirements. （示范文稿） 二零XX年XX月XX日
液压挖掘机驱动桥故障诊断与排 除实用版 提示：该安全管理文档适合使用于日常工作中人身安全、设备和产品安全，以及交通运输安全等方面的管理，使劳动过程在符合安全要求的物质条件和工作秩序下进行，防止伤亡事故、设备事故及各种灾害的发生。下载后可以对文件进行定制修改，请根据实际需要调整使用。 一、驱动桥常见故障 驱动桥是由主减速器、差速器、桥壳、半 轴和轮边减速器及轮毂等组成。其功用是将传 动轴传来的转矩传给驱动车轮，实现改变旋转 方向和降速并增大转矩。 对驱动桥的要求： （1）装配时，轴承、主减速器及轮边减速 器等配合运动副，均应保留规定的间隙，以防 止工作时受热膨胀卡死和保证机件的工作面有 足够厚的油膜，轮齿磨损后最大使用间隙不得
超过0.4mm；主减速器的主被动齿轮轮齿应有正确的啮合印痕。 （2）要有良好的润滑条件，即合适的润滑油和规定的液面高度，不得有漏油现象。 驱动桥承受较大而复杂的力，长期使用引起各机件的必然摩损，加之使用或维护不当，使驱动桥的技术状况变坏。当驱动桥工作时，就会出现异响、漏油、过热或其他现象。 二、驱动桥异响 1、驱动桥异响是技术状况变坏的一种表现，其响声的大小表明技术总部变坏的程度。后桥异响声和时机也不同。异响一般常随挖掘机的行驶速度、行驶条件的变化而变化。 2、原因分析 （1）齿轮磨损挖掘机行驶时，驱动桥的减
解决方案编号：YTO-FS-PD286 轮式装载机干式驱动桥易发生的故障 及改进措施通用版 The Problems, Defects, Requirements, Etc. That Have Been Reflected Or Can Be Expected, And A Solution Proposed T o Solve The Overall Problem Can Ensure The Rapid And Effective Implementation. 标准/ 权威/ 规范/ 实用 Authoritative And Practical Standards
轮式装载机干式驱动桥易发生的故障及改进措施通用版 使用提示：本解决方案文件可用于已经体现出的，或者可以预期的问题、不足、缺陷、需求等等，所提出的一个解决整体问题的方案（建议书、计划表），同时能够确保加以快速有效的执行。文件下载后可定制修改，请根据实际需要进行调整和使用。 驱动桥位于轮式装载机传动系统的末端，其主要功用是将传动轴传来的转矩传递给驱动轮，以降低变速箱的输出转速，增大输出扭矩，同时使两轮边具有差速功能，以实现轮式装载机的转向。除此之外，驱动桥还承担着支承整机重量和传力的作用。通常，干式驱动桥总成主要由驱动桥壳体、主减速器总成（含差速器）、轮边减速器总成、制动钳以及全浮式左右半轴等部分组成。通过对２００５年和２００６年干式驱动桥外反馈来看，其故障主要表现为以下几个方面。 一、主减速器总成（含差速器）部分： １、差速器坏 Ａ．通过对整桥进行放油，可发现桥内油液污染较为严重，油品颜色发黑，并有刺鼻气味，油液脏（内有杂质、磨屑等）；挚片、齿面出现磨损。这主要是由于驱动桥密封圈损坏，引起外部灰尘、杂质进入；同时，驱动桥内齿轮件的表面缺陷所产生的金属磨屑也会进入到油液之
装载机安全技术操作规程及传动系常见故障分析与维修 摘要：装载机是一种具有较高作业效率的工程机械，其作用对加速工程进度、保证工程质量、改善劳动条件、提高工作效率以及降低施工成本等都具有极为重要的作用。该设备在使用过程中，由于材料、工艺、环境条件和人为因素的影响，其零部件会逐渐地被磨损、变形、断裂、蚀损等，随着零部件磨损程度的逐渐增大，设备的技术状态将会产生劣化，其传动系在工作过程中不可避免地经常出现各种各样的故障，设备的功能和精度降低，甚至整机丧失使用价值，降低了经济效益。保持现场工程机械经常处于良好的状态，提高利用率，延长使用寿命，是企业提高经济效益的需要。根据国产装载机传动系的结构原理，结合使用与维修情况，总结出几点装载机传动系故障的分析与维修经验。 关键词：装载机安全操作；传动系故障分析；提高经济效益 前言：机械安全技术操作规程及故障分析是当今管理科学的重要学科，对于提高国家、地方和工业的经济效益，实现可持续发展具有十分重要的意义。无论是发达国家还是发展中国家，都非常重视对这一问题的研究。2 0世纪8 0年代初，我国开始重视机械安全技术操作规程理论问题的研究，研究范围包括装载机原理机构、操作要领、故障分析、安全保护防范等内容的扩散，为了保持现有的良好发展势头，必须重视装载机固有缺点的不断改进和创新，走向2 l 世纪的安全技术操作规程外，最重要的是移植现有的先进技术，使操作技术和故障分析技术注入新的活力，以满足未来发展的需要。本文从装载机分类与总体构造；安全操作与传动系故障分析等方面介绍装载机安全技术操作规程及传动系故障分析与维修 一、装载机的用途及适用场合 1.1装载机的用途 装载机是一种具有较高作业效率的工程机械。主要用于对松散的堆积物料进行铲、装、运、挖等作业，也可以用来整理、刮平场地以及进行牵引作业；换装相应的工作装置后，还可以进行挖土、起重以及装卸棒料等作业。 1.2适用场合 广泛应用于城建、矿山、铁路、公路、水电、油田、国防以及机场建设等工程施工中，对加速工程进度、保证工程质量、改善劳动条件、提高工作效率以及降低施工成本等都具有极为重要的作用。 二、装载机的分类 2.1装载机的分类 2.1.1按行走系统结构分类 (1)轮胎式装载机： 1）定义：以轮胎式专用底盘作为行走机构，并配置工作装置及其操纵系
装载机常见故障诊断与排除 一、柴油机的故障诊断与排除 1、柴油机常见异常现象 柴油机故障的原因是多方面的。不同的故障表现出不同的表观现象。要查明故障的确切原因，就要充分运用实践经验，通过看、听、摸、闻等感觉，发现柴油机的异常表现。通常柴油机异常现象有以下几种。 ①声音异响如有不正常的敲击声、放炮声或吹嘘声等。 ②动作异常如柴油机不易启动，工作时产生剧烈振动，工作无力等。 ③外观异常如柴油机冒白烟、黑烟、蓝烟；各处漏油、漏水、漏气。 ④温度异常如机油和冷却水温度过高，轴承过热。 ⑤气味异常如发生臭味、焦味、烟味等。 柴油机工作时，如发现上述异常后，还必须进行周密的检查，弄清故障情况，通过仔细的分析判断后找出故障的部位和原因。一种故障可能表现为好几种异常现象，例如油泵柱塞磨损后，既可表现为启动困难，又可表现为柴油机功率不足。同时，一种异常现象亦可由几种故障造成，例如柴油机启动困难，既可能由于上述的油泵柱塞磨损，也可能由于蓄电池能量不足或气门、活塞环漏气等多种故障所造成。 2、柴油机常见故障原因和排除方法 判断故障的一般原则是：结合构造，联系原理；弄清现象，联系实际；从简到繁，由表及里；按系分段，检查分析。 按经验找出柴油机故障常采用的方法有以下几种。 ①异常声响判断法。用一根约半米长的钢棒，一端磨尖，触到检查部位表面；另一端作成圆形，贴在耳旁，可较清晰的监听到异常声响产生的部位、大小和性质。例如，主轴承间隙过大发生冲击时声响是沉闷的，气门碰活塞的声响是清脆的。 ②部分停止法。经故障分析，怀疑是某一工作部件引起的，可将该部分停止工作，观察故障是否消失，从而确定故障原因。例如柴油机冒黑烟，分析为某缸油嘴喷孔堵塞，可将该缸停止供油，如此时黑烟消失，则可证明判断正确。 ③替换法。根据故障分析，怀疑是某一零件或部件造成的，可将该零件更
（汽车行业）汽车底盘故障 分析
汽车底盘故障分析 壹、汽车底盘的组成和功用 汽车底盘由传动系、行驶系、转向系和制动系等四大系统组成，其功用是接收发动机的动力，使汽车运动且保证汽车能够按照驾驶员的操纵正常行驶。 1.1传动系 汽车传动系是从发动机到驱动车轮之间所有动力传递装置的总称。不同配置的汽车，传动系的组成不同。如载货汽车及部分轿车，其传动系壹般由离合器、手动变速器、万向传动装置(万向节和传动轴)、驱动桥(主减速器、差速器、半轴、桥壳)等组成；而轿车中采用自动变速器的越来越多，其传动系包括自动变速器、万向传动装置、驱动桥等，即用自动变速器取代了离合器和手动变速器。 汽车传动系的功用是将发动机的动力传给驱动车轮。 1.2行驶系 汽车行驶系壹般由车架、悬架、车桥和车轮等组成。车轮通过轴承安装在车桥俩边，车桥通过悬架和车架(或车身)连接，车架(或车身)是整车的装配基体。 1.3转向系 汽车转向系主要由转向操纵构 汽车转向系的功用是保证方向行驶。 1.4制动系 汽车制动系壹般包括行车制动系和驻车制动系等俩套相互独立的制动系统，每套制动系统都包括 二．传动系 2.1离合器 离合器常见故障和诊断 1）分离不彻底 现象：发动机怠速运转，踩下离合器踏板，原地挂档有齿轮撞击声，且难以挂入，情况严重时，会导致发动机熄火。 产生原因及排除方法： 离合器自由行程过大，当踩下踏板时不能使膜片弹簧充分压缩，排除方法是进行调整；从动盘正反面装错，造成从动盘仍和飞轮有摩擦，排除方法是重新装配；从动盘翘曲变形，使从动盘和飞轮或压盘仍有摩擦，排除方法是进行校正从动盘；从动盘花键毂在变速器壹轴（输入轴）上移动不灵活，造成从动盘和压盘或飞轮仍有摩擦，使离合器分离不彻底，排除方法是更换从动盘。 （2）起步发抖 现象：起步时，离合器不能平稳结合，而产生抖动。 产生原因及排除方法： 从动盘的钢片或压盘发生翘曲，变形造成从动盘不能正常和飞轮或压盘接合，排除方法是更换从动盘或压盘； 飞轮和从动盘的接触面偏摆，造成飞轮和从动盘不正常接触，排除方法，修复飞轮；从动盘上缓冲片或减震弹簧折断，造成从动盘不正常工作，排除方法是更换从动盘；从动盘上铆钉松动或露出，造成铆钉和飞轮或压盘接触，排除方法是更换从动盘； 压盘总成和飞轮的固定螺栓松动，造成从动盘和压盘不正常接触，排除方法是紧固螺栓。（3）离合器打滑 现象：放松离合器时，汽车不能起步；加速时发动机转速上升，但车速不相应升高；上长坡时，离合器冒烟且有糊味。当拉紧驻车制动器，进行起步试验时，发动机本应熄火，若不熄
