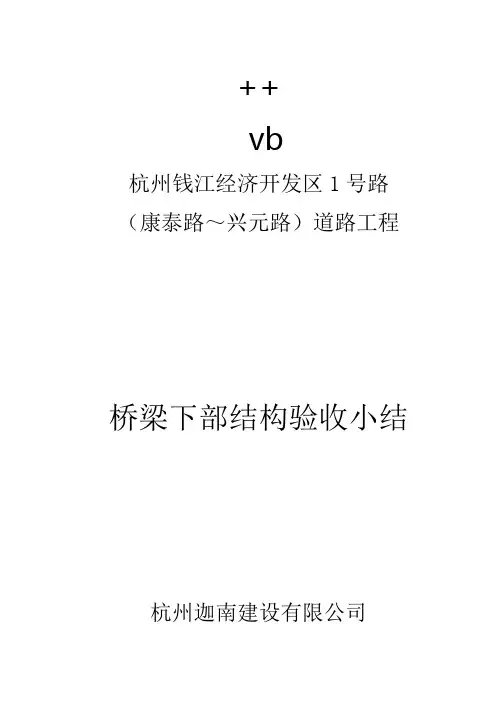

vb
杭州钱江经济开发区1号路（康泰路～兴元路）道路工程
桥梁下部结构验收小结
杭州迦南建设有限公司
2014年07月28日
一、工程概况
工程名称：杭州钱江经济开发区1号路（康泰路～兴元路）
道路工程
建设单位：杭州钱江经济开发区建设管理中心
设计单位：深圳市西伦土木结构有限公司
勘察单位：杭州市勘测设计研究院
监理单位：杭州正业工程咨询有限公司
施工单位：杭州迦南建设有限公司
本次验收的桥梁工程，桥梁中心桩号为K0+070。本工程于2013年12月25日开工建设，于2014年01月04日开始桩基施工，于2014年03月27日完成桩基施工，2014年06月14日完成桥梁承台、台身、盖梁、台帽的施工。
二、施工工艺
1、跨径布置：采用单跨20米预应力混凝土空心板简支梁桥，桥梁全长25.14米。
2、桥梁断面布置: 2.3m(人行道，含栏杆)+6m(机非混行道)+2.3m(人行道，含栏杆)，总宽16.6m 。
3、下部结构桥台为重力式桥台，承台桩基础，承台高1.5M，两个承台之间设置5根50×70cm撑梁，桩径采用钻孔灌注桩，直径1M,桩基础砼标号为C30，承台、台身、盖梁、台帽砼标号均为C30。
4、上部结构均采用预制20M后张法预应力混凝土空心板,板宽b=1.25M,板高h=0.95m，采用C50混凝土，设抗拉强度标准值为1860MPa的ΦS15.2mm高强度低松驰预应力钢绞线，板间铰缝连接。
5、本工程桥梁施工过程中严格执行《桥梁工程施工质量及验收规范》CJJ2-2008，无违反国家强制性条文及验收规范。
三、工程过程控制
1、各主要工序的时间过程：
①2014年01月04日桩机开钻，2014年01月06日第1根桩灌
注混凝土，桩基础工程在2014年03月27日全部完成，总共灌注20根桩。
② 1#承台、2#承台于2014年04月30日和2014年05月23日
完成浇注工程，1#台身、2#台身于2014年05月16日、2014年06月01日完成C30砼浇注工作，1#台帽、2#台帽于2014年06月14日完成C30浇注工作。
2、灌注桩试块抗压试验结果全部合格；承台、台身、台帽、梁板
均做了回弹试验，试验结果全部合格；梁板的试块抗压试验结果全部合格；从试验结果看该桥可以进行吊装。
四、工程质量的控制过程及整改措施
1、开工前把甲方提供的水准点、导线点作永久性保护。轴线由施工
人员负责按图放样，工地质检员、施工员进行自检，然后提请监
理工程师复核。
2、在桩基础施工时，严格控制好钻进速度、泥浆比重、清孔沉渣厚
度和混凝土的灌注质量。
3、在承台、台身和台帽施工时，严格控制模板的牢固性、稳定性、
直顺度，在混凝土浇筑时控制好分层厚度及质量。
4、钢筋制作安装要严格按设计图纸施工，并做好钢筋的绑扎和焊接
质量工作。
5、确保用于本工程的钢筋、模板、混凝土等各种材料的质量。
五、分部分项划分及评定
本工程桥梁下部结构工程划分3个分部工程，分别为：地基与基础、墩台、盖梁，3个子分部工程；分别为：灌注桩、承台、现浇混凝土墩台；分项工程11个等，分部分项、检验批工程评定均合格，无违反国家强制性条文及规范。
六、验收执行标准
本工程桥梁工程下部结构验收执行《城市桥梁工程施工质量与验收规范》CJJ2-2008。
六、验收结论
经项目部及公司技术部门检验后，杭州钱江经济开发区1号路（康泰路～兴元路）道路工程———桥梁下部结构验收自检结论为合格，请质
量监督部门核查。
以上是本公司对本工程竣工验收的简单汇报，请各位专家、领导现场验收后提出宝贵意见，以便我们尽快整改，达到业主的满意！
七、工程实体照片
桩基钢筋笼加工
桩基钢筋笼安装
桩基C30砼灌注
谢谢大家！
杭州迦南建设有限公司
2014年07月28日
