一、初中物理焦耳定律的应用问题
1．如图所示，是研究电流热效应的部分实验电路，甲电阻丝的阻值大于乙电阻丝的阻值。比较通电后两根电阻丝各自两端的电压U 甲、U 乙以及它们在相同时间内分别产生的热量Q
甲
、Q 乙的大小，下面关系中正确的是（ ）
A ．U 甲＞U 乙，Q 甲＞Q 乙
B ．U 甲＜U 乙，Q 甲＜Q 乙
C ．U 甲＜U 乙，Q 甲＞Q 乙
D ．U 甲＝U 乙，Q 甲＝Q 乙
【答案】A 【解析】 【详解】
从图中可以看到，这两个灯泡是串联的，流过的电流大小相等，甲电阻丝的阻值大于乙电
阻丝的阻值，根据U IR =可知，U U >甲乙；根据2
Q I Rt =可知，时间相同，流过的电流
大小相同，甲电阻丝的阻值大于乙电阻丝的阻值，那么Q Q >甲乙。 故选A 。
2．一台电动机正常工作时，两端的电压为220V ，通过线圈的电流为10A ，若此线圈的电阻为2Ω，则这台电动机1min 内产生的热量是______J ，这台电动机的效率是______． 【答案】1.2×104 90.9% 【解析】 【分析】 【详解】
已知线圈的电阻和通过的电流以及通电时间，根据公式Q=I 2Rt 可求这台电动机1min 内产生的热量．已知电动机两端的电压和通过的电流，根据公式P=UI 可求电动机的总电功率；再根据公式P=I 2R 计算线圈消耗的功率，总功率减去线圈消耗的功率就是电动机的输出功率，输出功率与总功率的比值就是这台电动机的效率． （1）这台电动机1min 内产生的热量： Q=I 2Rt=（10A ）2×2Ω×60s=1.2×104J ； （2）电动机的电功率： P 总=UI=220V×10A=2200W ， 线圈消耗的功率：
P 圈=I 2R=（10A ）2×2Ω=200W ， 输出功率：
P 出=P 总-P 圈=2200W-200W=2000W ，
这台电动机的效率：
η= P 出/ P 总=2000W/2200W=90.9%．

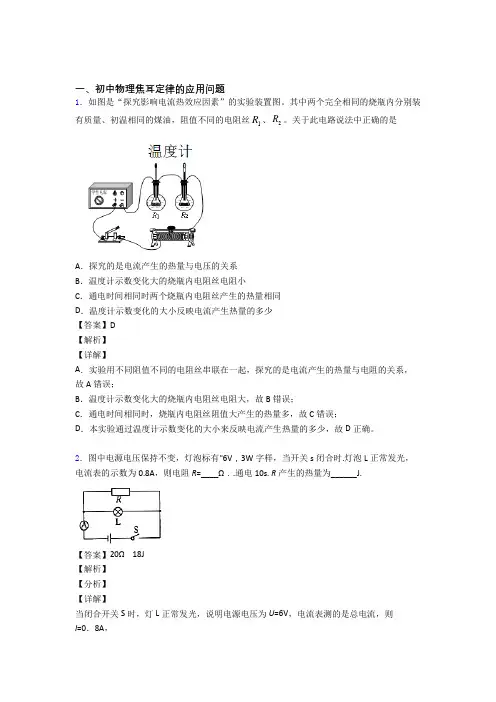

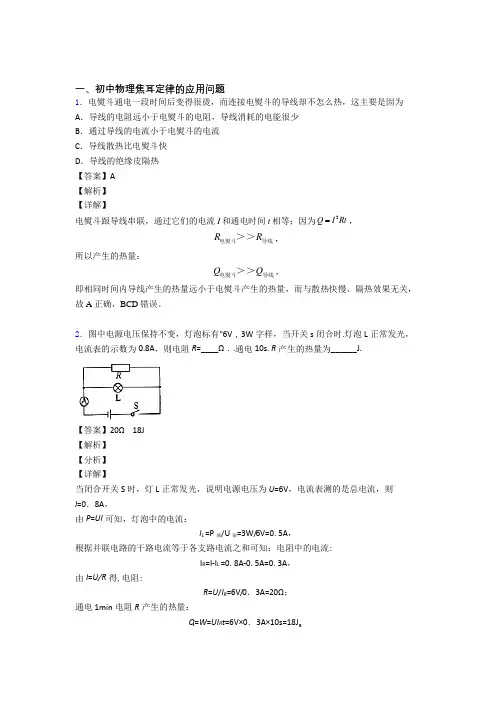

3．图中电源电压保持不变，灯泡标有"6V ，3W 字样，当开关s 闭合时.灯泡L 正常发光，电流表的示数为0.8A ，则电阻R =____Ω．.通电10s. R 产生的热量为______J.
【答案】20Ω 18J 【解析】 【分析】 【详解】
当闭合开关S 时，灯L 正常发光，说明电源电压为U =6V ，电流表测的是总电流，则I =0．8A ，
由P =UI 可知，灯泡中的电流：
I L =P 额/U 额=3W/6V=0.5A ，
根据并联电路的干路电流等于各支路电流之和可知：电阻中的电流:
I R =I-I L =0.8A-0.5A=0.3A ，
由I =U/R 得,电阻:
R =U /I R =6V/0．3A=20Ω；
通电1min 电阻R 产生的热量：
Q =W =UI R t =6V×0．3A×10s=18J 。
4．两个发热电阻R 1:R 2=1:4,当它们串联在电路中时，R 1、R 2两端的电压之比U 1:U 2=_____；已知R 1=10Ω,那它们并联在4V 电路中,两个电阻在100s 内产生的热量是_______J ． 【答案】1：4 200 【解析】 【分析】 【详解】
两电阻串联在电路中时时，电流相等，根据U IR =得，R 1、R 2两端的电压之比：
11122214
U IR R U IR R ===； 已知110ΩR =，则
214410Ω40ΩR R ==?=；
根据2
U Q W t R
==得两个电阻在100s 内产生的热量为：
2222
1212(4V)(4V)100s 100s 200J 10Ω
40Ω
U U Q W W t t R R =+=+=?+?=总．
5．小明将线圈电阻为4.84Ω的电动机接人220V 的家庭电路中，关闭其它用电器，只让电动机工作时，观察到他家标有2000imp/(kW.h)的电能表3min 内闪烁了100次，则电动机在这段时间内消耗的电能为________kW.h ，电动机线圈产生________J 的热量。 【答案】0.05 41.810? 【解析】 【分析】 【详解】
[1]电动机在这段时间内消耗的电能为
0100
kW h=kW h 0.05kW h 2000
n W n =
??=? [2]根据公式W UIt =可以求出电动机线圈的电流为
60.05 3.610J 100A 220V 360s 22
W I Ut ??===?? 电动机线圈产生热量为
22
4100(A) 4.84Ω180s=18000J=1.810J 22
Q I Rt ==???
6．如图所示，灯泡L 上标有“6 V 6 W”字样(不计灯丝电阻的变化)。电源电压6 V 且保持不变。定值电阻40ΩR =。只闭合开关S 1和S 3，电阻R 在100 s 产生的热量是________J ；电路在工作状态下整个电路消耗的最小功率是________W 。
【答案】90 0.78 【解析】 【详解】
[1]只闭合开关1S 和3S ，定值电阻R 和灯泡L 并联接在电路中，定值电阻R 两端的电压
R 6V U U ==
那么电阻R 在100 s 产生的热量是
()2
2
R
6V 100s 90J 40Ω
U Q t R =?=?=
[2]电路在工作状态下整个电路消耗的功率最小，根据2
U P R
=可知，要求总电阻最大；灯
泡L 的电阻是
()2
2
L
L L 6V 6Ω6W
U R P ==
= 当电阻R 与灯泡L 串联在电路中时，此时电路中的电阻最大，只需要闭合开关S 2，这种情况下电路消耗的最小功率是
()2
22
L 6V 0.78W 40Ω6Ω
U U P R R R ===≈++总
7．有甲乙两台电暖器，甲的额定功率为1200W ，乙的额定功率为800W ，下列说法正确的是
A ．甲实际消耗的的电能可能比乙少
B ．电流通过甲做的功一定比乙多
C ．正常工作时，甲消耗电能比乙快
D ．电流通过甲和乙做功一样快
【答案】AC 【解析】 【详解】
AB ．甲的功率大于乙的功率，只能说甲做功快，不能说电流通过甲做功多；当甲的工作时间远小于乙的工作时间时，甲消耗的电能可能比乙少，电流通过甲做的功可能比乙少，故A 正确，B 错误；
CD 、甲的功率大于乙的功率，说明电流通过甲做功快，在相同的时间内，甲消耗电能多，故C 正确，D 错误。
8．如图是养鸡场冬季用来调控光照和室温设备的原理电路图．此设备的作用是，夜晚对鸡舍内加温，同时增大光照量，白天只进行适当保温，不进行灯光照射，可增大鸡的产蛋量．电路图中R 1、R 2是电热丝．R 1：R 2：R L =1：2：2，S 1、S 2可以同时断开或闭合，以实现白天和夜晚的用电要求．开关S 闭合（ ）
A ．S 1、S 2同时断开时，设备运行处于白天用电状态
B ．S 1、S 2也同时闭合时，设备运行处于夜晚用电状态
C ．S 1、S 2同时断开时，在相同时间内R 1和R 2产生的热量之比为2：1
D ．S 1、S 2也同时闭合时，若电流表示数为6A ，则R 1的实际功率为880W 【答案】ABD 【解析】
S 闭合，S 1 、S 2 断开时，R 1 和R 2 组成串联电路，灯泡L 断路不发光，且电路中的电阻最大，由公式P=U 2/R 可知，此时电路中的电功率最小，为保温状态，所以是白天，故A 正
确；
开关S 、S 1 、S 2 同时处于闭合状态，R 2 被短路，R 1 和灯泡L 组成并联电路，灯泡L 发光，且电路中的电阻最小，由公式P=U 2/R 可知，此时电路中的电功率最大，为加热状态，所以是晚上；故B 正确；
S 闭合，S 1 、S 2 断开时，R 1 和R 2 串联，Q 1 ：Q 2 =I 2 R 1 t ：I 2R 2 t=R 1 ：R 2 =1：2，故C 错； 开关S 、S 1 、S 2 都处于闭合状态时，R 2 被短路，R 1 和灯泡L 组成并联电路；
∵I=U/R ，R 1 ：R L =1：2，∴I 1 ：I L =R L ：R 1 =2：1，∵I =6A ，∴I 1 =4A ，I L =2A ，∵U L =U 1 =U =220V ，∴P 1 =U 1 I 1 =220V×4A=880W ，故D 正确； 故选ABD ．
9．如图所示的是探究灯泡灯丝的电阻特性的实验电路，所使用的器材有：小灯泡L （额定电压2.5V ，额定电流0.25A ）、电压表V （量程15V ，内阻未知）、电流表A （量程0.6A ，内阻0.2Ω）、阻值为30Ω的定值电阻R 0、滑动变阻器R 、恒定电源（电压15V ，内阻不计）、开关S 、导线若干。闭合开关S ，调节滑动变阻器的滑片到某一位置，当电流表的示数为0.55A 时，小灯泡L 正好正常发光。
(1)小灯泡L 正常发光时的电阻是多少？ (2)此时电压表的示数是多少？
(3)通电1min ，电流表A 消耗的电能是多少？ 【答案】(1) 10Ω；(2) 6.5V ；(3) 3.63J 【解析】 【分析】 【详解】
(1)小灯泡L 正常发光时的电阻是
2.5V
=
10Ω0.25A
U R I =
=额额额
(2)由图像可知电压表与灯L 串联后与定值电阻R 0并联，小灯泡L 正好正常发光，则电压表与灯L 串联支路的电流为0.25A ，由并联分流可知，定值电阻R 0的电流为
0.55A-0.25A=0.3A
则两支路的路端电压为
000=0.3A 30Ω=9V U I R =?
由串联分压可知电压表的示数为
9V-2.5V=6.5V
(3)通电1min ，电流表A 消耗的电能是
()2
2A 0.55A 0.2Ω60s=3.63J Q I R t ==??
答：(1)小灯泡L 正常发光时的电阻是10Ω； (2) 电压表的示数为6.5V ；
(3) 通电1min ，电流表A 消耗的电能是3.63J 。
10．一个电炉的电阻是200Ω，通电10s 产生8×103J 的热量，那么通过这只电炉的电流是（ ） A ．2A B ．4A C ．20A D ．40A
【答案】A 【解析】 【详解】
根据焦耳定律的公式2
Q I Rt =可知，通过这只电炉的电流是
3810J 200Ω210s
A Q I Rt ??===
故选A 。
11．小明同学在活动课上表演了一个小魔术：用金属片点燃火柴。他将一金属片接在学生电源上（如图所示），则将火柴放在哪个位置效果最明显（ ）
A ．a 点
B ．b 点
C ．c 点
D ．都一样
【答案】A 【解析】 【详解】
影响电阻大小的因素是材料、长度、横截面积，由图可知a 点横截面积最小，故a 的电阻
最大，a 、b 、c 是串联的，电流相同，根据2
Q I Rt =可知，在相同时间内a 产生的热量多，
故放在a 点效果最明显。
故选A。
12．小明在一次野炊活动中，将中间剪得较窄的口香糖锡箔纸（可看作导体）接在干电池正负两极上取火。如图所示，锡箔纸较窄处最先燃烧，这是因为长度相同的锡箔纸较窄处比较宽处的
A．电阻小B．电流大C．电压小D．电功率大
【答案】D
【解析】
【详解】
较窄处更细，横截面积更小，电阻更大，所以在串联电流相等的前提下，根据公式2
可得，较窄处的电功率更大，故ABC不符合题意, D符合题意。
P I R
13．2019年3月，中国青年科学家曹原证实了石墨烯在特定条件下的超导性能，取得了国际超导科研领域的重大突破。利用石墨烯超导的零电阻特性进行远距离输电，将实现电能零耗损。其节能依据的原理是（）
A．牛顿第一定律B．帕斯卡定律C．欧姆定律D．焦耳定律
【答案】D
【解析】
【分析】
利用超导进行远距离输电，因为超导体的电阻为零，根据焦耳定律公式可知，没有热量产生，即没有内能的损耗。
【详解】
A．牛顿第一定律是指一切物体在不受力的情况下，将保持静止状态或匀速直线运动状态，与题无关，故A不符合题意；
B．帕斯卡定律是指加在密闭液体上的压强，能够大小不变地由液体向各个方向传递，与题无关，故B错误；
C．欧姆定律是指一段导体通过的电流跟加在导体两端的电压成正比，跟导体的电阻成反比，与题无关，故C错误；
D．焦耳定律是指一段导体产生的热量跟导体通过的电流的二次方成正比，跟导体的电阻成正比，跟导体的通电时间成正比；所以当电阻为零时，导体没有热量产生，即电能零损坏，故D正确。
故选D。
14．如图所示是一个玩具汽车上的控制电路，小明对其进行测量和研究发现：电动机的线
圈电阻为1Ω，保护电阻R为4Ω，当闭合开关S后，两电压表的示数分别为6V和2V，则（）
A．电路中的电流为4A，电源电压为6V
B．电动机的功率为16W，它两端的电压为4V
C．1min在电阻R上产生的热量是60J，电动机线圈产生的热量是120J
D．电动机工作时将电能转化为机械能，若将儿阻R换成滑动变阻器，可调节电动机的转速
【答案】D
【解析】
【分析】
【详解】
由电路图中可知，电动机与保护电阻串联，电压表V1测量电源电压；电压表V2测量保护电阻R两端的电压
A.由题意可知，闭合开关后，电阻R两端的电压为2V，则通过电阻R的电流
R 2V
=0.5A 4Ω
U
I
R
==
因为串联电路电流处处相等，电路中的电流为0.5A，故A不符合题意；
B．电压表V1测量电源电压，则结合题中数据可知，电源电压为6V，因为串联电路总电压电压各用电器电压之和，所以电动机的电压为
U M=U-U R=6V-2V=4V
电动机的功率为
P M=U M I=4V×0.5A=2W
故B不符合题意；
C．1分钟在电阻R上产生的热量
Q=I2Rt=(0.5A)2×4Ω×60s=60J
1 分钟电动机线圈产生的热量是
()2
'2'0.5A1Ω60s=15J
Q I R t
==??
故C不符合题意；
D．电动机工作时把电能转化成机械能，将电阻R换成滑动变阻器，可以调节电路中电流的大小，从而起到调节电动机转速的作用，故D符合题意。
故选D。
15．下列表述不正确
．．．的是（）
A ．两灯串联在 220V 的电路中，甲灯较亮
B ．细绳悬挂的两轻质带电小球保持静止，则两球一定带同种电荷
C ．验证焦耳定律实验中，装置通电一分钟后，右管中的液面较高
D ．每消耗1kW h ? 的电能，电能表上的转盘转过3000 转
【答案】A 【解析】 【分析】 【详解】
A ．由图可知P P 额甲额乙＞ ，甲乙两灯额定电压相同，由2U R P =
额额
得
R R 甲乙＜
甲乙两灯串联在电路中，所以电流相等，由2
P I R =实
得 P P 实甲实乙＜
灯泡的亮度取决于灯泡的实际功率，所以乙灯较亮，故A 错误，A 符合题意； B ．细绳悬挂的两轻质带电小球保持静止，两球相互排斥，则两球一定带同种电荷，故B 正确，B 不符合题意；
C ．装置通电一分钟后，由焦耳定律可知，右侧电阻较大，产生的热量较多，所以右管中的液面较高，故C 正确，C 不符合题意；
D ．由表上的信息可知，每消耗1kW h ? 的电能，电能表上的转盘转过3000 转，故D 正确，D 不符合题意。 故选A 。
16．两根导线的电阻之比是3:4，通过的电流之比是4:3，在相同时间内两根导线中产生的热量之比为（ ） A ．1:1
B ．4:3
C ．3:4
D ．16:9
【答案】B 【解析】 【分析】 【详解】 由题意可知
1234R R ＝，1
243I I ＝，1211
t t ＝ 由Q ＝I 2Rt 可得，在相同时间内产生的热量之比
221112222243143413
Q I R t Q I R t ????＝＝＝ 故选B 。
17．两盏电灯并联接在同一电源上．甲灯的电阻为500Ω,乙灯的电阻为1200Ω.在相同的时间内
A ．甲灯消耗的电能多
B ．乙灯消耗的电能多
C ．甲、乙两灯消耗的电能一样多
D ．无法判断
【答案】A 【解析】 【分析】 【详解】
两盏电灯并联接在同一电源上时，因并联电路中各支路两端的电压相等，甲灯的电阻小，
工作相同的时间，由W =UIt =2
U t R
可知，甲灯消耗的电能多，故A 正确、BCD 错误，故选
A 。
18．如图电路，电源电压为12V 且保持不变，闭合开关S ，当滑片P 置于变阻器的中点时，电压表的示数为4V ；当滑片P 置于变阻器的b 端时，电压表的示数变化了2V ，在10s 内定值电阻R 1产生的热量为36J 。则下列结果正确的是（ ）
A ．电路中的最大电流为1A
B ．滑片P 在中点时，10s 内滑动变阻器R 消耗的电能为60J
C ．R 1先后两次消耗的电功率之比为16:9
D ．滑动变阻器R 先后两次消耗的电功率之比为8:1 【答案】C
【解析】 【分析】 【详解】
A ．根据电路图可知，定值电阻R 1与滑动变阻器R 串联，电压表测R 两端电压。根据串联电路分压原理知，滑片从中点到b 端时，R 连入阻值增大，它分得电压增大，即电压表示数增大了2V ，此时电压表示数为4V+2V=6V ，所以定值电阻R 1两端的电压
U 1=U -U R =12V-6V=6V
由Q =2
U R
t 可得 R 1=211U Q t =2(6V)60J
×10s=6Ω
此时电路中的电流
1116V
1A 6Ω
U I R =
== 当滑片在a 点时，电路是只有R 1工作的简单电路，此时电路中电阻最小，电流最大，电路中的最大电流
I 最大=
1U R =12V 6Ω
=2A 故A 错误；
B ．滑片在中点时，电路中的电流
I =I 1＇=1R U U R -＇=12V 4V 6Ω-=43
A
9s 内滑动变阻器R 消耗的电能
W R =U R ＇It =4V×
4
3
A×9s=48J 故B 错误；
C ．由P =UI 可得，R 1先后两次消耗的电功率之比
1
1
P P ＇=11R U U I U I -（＇）=412V 4V A 36V 1A
-??（）=169 故C 正确；
D ．由P =UI 可得，R 先后两次消耗的电功率之比
R R P P ＇=1R R U I U I ＇=44V A 36V 1A
??=89
故D 错误。 故选C 。
19．在综合实践活动课上，小明设计了如图甲所示的模拟调光灯电路。电源电压恒定，R 1
为定值电阻。闭合开关S 后，将滑动变阻器R 2的滑片P 由最右端向左移动，直至灯泡L 正常发光。此过程中，电流表A 的示数随两电压表V 1、V 2（电压表V 2未画出）示数变化关系图像如图乙所示。下列说法正确的是（ ）
A ．电源电压为5V
B ．电路允许的最大功率为1W
C ．小灯泡正常发光时，定值电阻R 1在1min 内产生的热量为26.25J
D ．再串联一个3Ω的电阻后，R 2的滑片可自由移动，灯泡能正常发光且安全 【答案】D 【解析】 【分析】 【详解】
该电路为串联电路，滑片P 由最右端向左移动，V 2示数减小，说明V 2测滑动变阻器两端电压，则当电流为0.1A 时，R 1两端电压为
1-0.5V-3.5V=-4V R U U U =
R 1阻值表达式为
1-4V
0.1A
U R =
① 当电流为0.25A 时，R 1两端电压为
'1-0.75V-2.5V=-3.25V R U U U =
R 1阻值表达式为
1-3.25V
0.25A
U R =
②
联立①②解得
R 1=5Ω U =4.5V
A ．由上述分析可知，电源电压为4.5V ，故A 错误；
B ．小灯泡正常工作时，电路最大电流为0.25A ，则电路允许的最大功率为
max max 4.5V 0.25A=1.125W P UI ==?
故B 错误；
C ．小灯泡正常发光时，电流为0.25A ，定值电阻R 1在1min 内产生的热量为
()2
20.25A 5Ω60s=18.7J =5Q I Rt =??放
故C 错误；
D ．当滑动变阻器阻值为0时，再串联一个3Ω的电阻后，当小灯泡正常发光时，电流为0.25A ，两定值电阻分得电压为
()()1210.25A 5Ω+3Ω=2V 3L U I R +Ω?==
则灯泡两端电压为
12 4.5V-2V=2.5V L U U U =-=
为灯泡正常发光时的电压。故D 正确。 故选D 。
20．下列说法不正确的是（ ）
A ．两个用电器组成的电路，通过它们的电流不相等，则它们一定是并联
B ．三个用电器组成的电路任意一个损坏都不影响其他用电器，则它们一定是并联
C ．家庭电路中若电热水壶被短路，则空气开关一定跳闸
D ．功率相同的电风扇和电热水壶正常工作1h ，产生的电热一定相等 【答案】D 【解析】 【分析】 【详解】
A ．两个用电器组成的电路，只有并联时通过它们的电流才不相等，故A 正确，A 不符合题意；
B ．三个用电器组成的电路任意一个损坏都不影响其他用电器，则它们一定是并联，若其中两个或三个串联，则必须同时工作，故B 正确，B 不符合题意；
C ．家庭电路中若电热水壶被短路，电路中电流过大，则空气开关一定跳闸，故C 正确，C 不符合题意；
D ．功率相同的电风扇和电热水壶正常工作1h 消耗的电能相同，但因为电热水壶把电能几乎全部转化成热能，而电风扇主要是把电能转化成机械能，二者产生的电热不同，故D 错误，D 符合题意。 故选D 。
