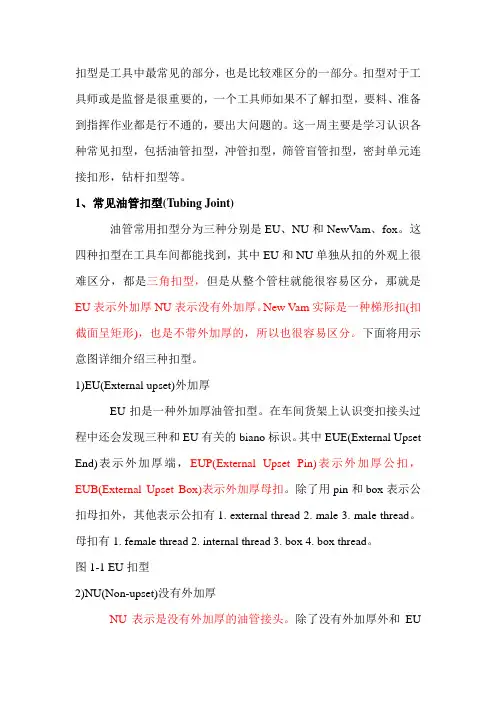

扣型是工具中最常见的部分，也是比较难区分的一部分。扣型对于工具师或是监督是很重要的，一个工具师如果不了解扣型，要料、准备到指挥作业都是行不通的，要出大问题的。这一周主要是学习认识各种常见扣型，包括油管扣型，冲管扣型，筛管盲管扣型，密封单元连接扣形，钻杆扣型等。
1、常见油管扣型(Tubing Joint)
油管常用扣型分为三种分别是EU、NU和NewVam。这三种扣型在工具车间都能找到，其中EU和NU单独从扣的外观上很难区分，都是三角扣型，但是从整个管柱就能很容易区分，那就是EU表示外加厚NU表示没有外加厚。New Vam实际是一种梯形扣(扣截面呈矩形)，也是不带外加厚的，所以也很容易区分。下面将用示意图详细介绍三种扣型。
1)EU(External upset)外加厚
EU扣是一种外加厚油管扣型。在车间货架上认识变扣接头过程中还会发现三种和EU有关的biano标识。其中EUE(External Upset End)表示外加厚端，EUP(External Upset Pin)表示外加厚公扣，EUB(External Upset Box)表示外加厚母扣。除了用pin和box表示公扣母扣外，其他表示公扣有1. external thread 2. male 3. male thread。母扣有1. female thread 2. internal thread 3. box 4. box thread。
图1-1 EU扣型
2)NU(Non-upset)没有外加厚
NU表示是没有外加厚的油管接头。除了没有外加厚外和EU一般还有一种区别就是NU一般每英寸10扣，EU一般每英寸8扣。其中NUE表示非加厚端或者说端部非加厚。同样E表示End。[以上说法来源《石油大典》。]
图1-2 NU扣型
3)New VAM
这种扣型特点是扣截面基本为矩形，螺距间隔相等，锥度不大，没有外加厚。在车间的生产滑套套筒端部见到。
图1-3 New VAM扣型
2.钻杆常用扣型总结
钻杆扣一般常见为REG和IF扣，其他如FH等在工具车间没有找到。根据师傅经验REG扣和IF扣一般分别是5扣/in和4扣/in，但是大于4-1/2”即使是4扣/in也是REG扣，也就是说大于4-1/2”一般都是REG扣，小于4-1/2”IF扣较多。
1)REG(API Regular Thread)API标准里的正规扣型
正规型钻杆接头采用的螺纹。该型螺纹曾用于连接内加厚钻杆，形成钻杆接头内径小于钻杆加厚端内径，而钻杆加厚端内径又小于钻杆管体内径的通径。[见于95-96页《油气田井下作业修井工程》聂海光王新河等，石油工业出版社2002年2月北京第一版]
REG扣和IF扣摸起来，手感不一样。REG扣细腻一些，IF扣粗糙一些，原因就是单位长度的扣密度不同。图1-4是REG扣的剖面示意图，图1-5为实物图。
图1-4 REG扣型
图1-5 REG扣型实物图
2)IF(API Internal Flush)API标准里的内平扣型
内平型钻杆接头采用的螺纹。该型螺纹用于连接外加厚或外内加厚钻杆，形成钻杆接头内径，钻杆加厚端内径与钻杆管体内径相等或相近的通径。[见于95-96页《油气田井下作业修井工程》聂海光王新河等，石油工业出版社2002年2月北京第一版]。图1-6是IF扣的剖面示意图。
图1-6 IF扣型接头示意图
3)FH(API Full Hole)API标准里的贯眼扣型
贯眼扣顾名思义，就是眼一般大。那个眼呢？就是指钻杆接头内径和钻杆加厚端内径。而不是与钻杆管体内径，二者一般要比钻杆管体内径小。图1-7是三种扣型比较图。
图1-7三种钻杆扣型比较
3.盲管筛管常用扣型总结
1)LTC(Long Thread Connector)长螺纹连接
LTC螺纹和STC螺纹形状一样，可以连接，但是一般不允许连接，因为他们所能承受的最大扭矩值不一样。
图1-8 LTC扣型实物图
2)STC(Stub(Short) Thread Connector)短螺纹连接
STC和LTC两种螺纹都属于API标准螺纹，区别只有造扣长度的不同，较长为LTC，较短为STC，4-1/2”的外径管，经过我测量超过3英寸的造扣长度一般为LTC，小于3英寸为STC。此经验对错还需要考证，请师傅不吝赐教。
3)BTC(Buttress Thread Coupling)偏梯形螺纹接箍
BTC和LTC以及STC很好区别，至于和NewVam就很像了，要区分只有从管柱的外径和用途来区分了。
图1-9 BTC偏梯形螺纹
4.冲管常用扣型
冲管是防砂完井常用管柱，主要用途是做为完井段充填液的流道。因此管柱基本没有接箍，也没有加厚，只有1.9in的冲管有外加厚。原因应该是1.9in的冲管壁太薄，如果不外加厚直接造扣将会影响整个管柱的力学特性。冲管扣在车间常见为Hydrill 511，Hydrill CS和TSWP三种。2-7/8”一般为Hydrill 511，1.9”一般为Hydrill CS，其他如4”为TSWP。其中Hydrill CS和TSWP都是偏梯形阶梯扣，从外形上难区分，只有从外径尺寸区分。
1)TSWP(BAKER OIL TOOLS WASHPIPE)
图1-10a TSWP扣剖面图
图1-10bTSWP扣实物图
2)TSS(BAKER OIL TOOLS SPECIAL)
图1-11TSS剖面图(BAKER一种冲管扣)
3) Hydrill 511
图1-12 Hydrill 511实物图
5.密封短截常用扣型
Acme 梯形螺纹
图1-13 ACME扣
密封短截多用ACME扣，ACME扣型特点，截面多呈梯形(近似为矩形)，扣长短，通常公扣前有段没有扣的伸长段。
6.其它扣型
FL-4S扣型
FL-4S扣见于试压堵头，该扣型为为近似直角梯形截面。
LP扣型
LP扣型见于变扣接头，通常造扣短，牙尖角小，公扣根部直径与筒体一样。
1、常见油管扣型(Tubing Joint) 油管常用扣型分为三种分别是EU、NU和NewVam。这三种扣型在工具车间都能找到，其中EU和NU单独从扣的外观上很难区分，都是三角扣型，但是从整个管柱就能很容易区分，那就是EU表示外加厚NU表示没有外加厚。New Vam 实际是一种梯形扣(扣截面呈矩形)，也是不带外加厚的，所以也很容易区分。下面将用示意图详细介绍三种扣型。 1)EU(External upset)外加厚 EU扣是一种外加厚油管扣型。在车间货架上认识变扣接头过程中还会发现三种和EU有关的biano标识。其中EUE(External Upset End)表示外加厚端，EUP(External Upset Pin)表示外加厚公扣，EUB(External Upset Box)表示外加厚母扣。除了用pin和box表示公扣母扣外，其他表示公扣有1. external thread 2. male 3. male thread。母扣有1. female thread 2. internal thread 3. box 4. box thread。 2)NU(Non-upset)没有外加厚 NU表示是没有外加厚的油管接头。除了没有外加厚外和EU一般还有一种区别就是NU一般每英寸10扣，EU一般每英寸8扣。其中NUE表示非加厚端或者说端部非加厚。同样E表示End。[以上说法来源《石油大典》。]
3)New VAM 这种扣型特点是扣截面基本为矩形，螺距间隔相等，锥度不大，没有外加厚。在车间的生产滑套套筒端部见到。 2.钻杆常用扣型总结 钻杆扣一般常见为REG和IF扣，其他如FH等在工具车间没有找到。根据师傅经验REG扣和IF扣一般分别是5扣/in和4扣/in，但是大于4-1/2”即使是4扣/in也是REG扣，也就是说大于4-1/2”一般都是REG扣，小于4-1/2”IF 扣较多。 1)REG(API Regular Thread)API标准里的正规扣型 正规型钻杆接头采用的螺纹。该型螺纹曾用于连接内加厚钻杆，形成钻杆接头内径小于钻杆加厚端内径，而钻杆加厚端内径又小于钻杆管体内径的通径。[见于95-96页《油气田井下作业修井工程》聂海光王新河等，石油工业出版社2002年2月北京第一版]
各类接头"螺纹尺寸"介绍 内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！ 更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展. 一. 螺纹的分类 1.螺纹分内螺纹和外螺纹两种； 2.按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹； 3.按线数分单头螺纹和多头螺纹； 4.按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH； 5.按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等 二. 米制普通螺纹 1.米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）； 2. 米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种； 2.1. 粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。
2.2.普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。 3. 米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度； 3.1. 常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)： 表1 常用米制普通粗牙螺纹的直径/螺距 3.2.米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。 三. 用螺纹密封的管螺纹（GB 7306与ISO7/1相同） 1. 用螺纹密封的管螺纹不加填料或密封质就能防止渗漏。用螺纹密封的管螺纹有圆柱内螺纹和圆锥外螺纹、圆锥内螺纹和圆锥外螺纹两种连接形式。压力在5×105Pa 以下时，用前一种连接已足够紧密，后一种连接通常只在高温及高压下采用。 2.用螺纹密封的管螺纹内螺纹有圆锥、圆柱两种形式。外螺纹只有圆锥一种形式。牙型如下：锥度1：16，牙形角55°，旧螺纹标准示例：ZG3/8； 3. 标记示例： 圆锥内螺纹Rc 3/8

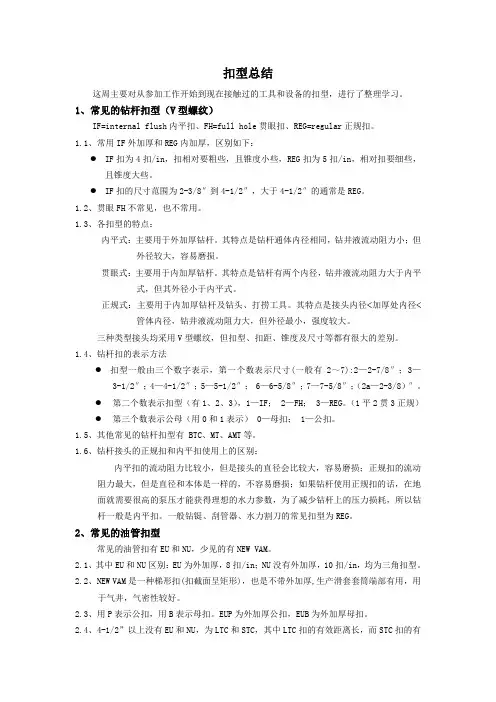

扣型总结 这周主要对从参加工作开始到现在接触过的工具和设备的扣型，进行了整理学习。 1、常见的钻杆扣型（V型螺纹） IF=internal flush内平扣、FH=full hole贯眼扣、REG=regular正规扣。 1.1、常用IF外加厚和REG内加厚，区别如下： ●IF扣为4扣/in，扣相对要粗些，且锥度小些，REG扣为5扣/in，相对扣要细些， 且锥度大些。 ●IF扣的尺寸范围为2-3/8″到4-1/2″，大于4-1/2″的通常是REG。 1.2、贯眼FH不常见，也不常用。 1.3、各扣型的特点： 内平式：主要用于外加厚钻杆。其特点是钻杆通体内径相同，钻井液流动阻力小；但外径较大，容易磨损。 贯眼式：主要用于内加厚钻杆。其特点是钻杆有两个内径，钻井液流动阻力大于内平式，但其外径小于内平式。 正规式：主要用于内加厚钻杆及钻头、打捞工具。其特点是接头内径<加厚处内径<管体内径，钻井液流动阻力大，但外径最小，强度较大。 三种类型接头均采用V型螺纹，但扣型、扣距、锥度及尺寸等都有很大的差别。 1.4、钻杆扣的表示方法 ●扣型一般由三个数字表示，第一个数表示尺寸(一般有2～7):2—2-7/8″；3— 3-1/2″；4—4-1/2″；5—5-1/2″； 6—6-5/8″；7—7-5/8″；（2a—2-3/8）″。 ●第二个数表示扣型（有1、2、3），1—IF； 2—FH； 3—REG。（1平2贯3正规） ●第三个数表示公母（用0和1表示） 0—母扣； 1—公扣。 1.5、其他常见的钻杆扣型有 BTC、MT、AMT等。 1.6、钻杆接头的正规扣和内平扣使用上的区别： 内平扣的流动阻力比较小，但是接头的直径会比较大，容易磨损；正规扣的流动阻力最大，但是直径和本体是一样的，不容易磨损；如果钻杆使用正规扣的话，在地面就需要很高的泵压才能获得理想的水力参数，为了减少钻杆上的压力损耗，所以钻杆一般是内平扣。一般钻铤、刮管器、水力割刀的常见扣型为REG。 2、常见的油管扣型 常见的油管扣有EU和NU，少见的有NEW VAM。 2.1、其中EU和NU区别：EU为外加厚，8扣/in；NU没有外加厚，10扣/in，均为三角扣型。 2.2、NEW VAM是一种梯形扣(扣截面呈矩形)，也是不带外加厚,生产滑套套筒端部有用，用 于气井，气密性较好。 2.3、用P表示公扣，用B表示母扣。EUP为外加厚公扣，EUB为外加厚母扣。 2.4、4-1/2”以上没有EU和NU，为LTC和STC，其中LTC扣的有效距离长，而STC扣的有
