发电机封闭母线微正压装臵的目的、作用
（学习资料）
1、安装封闭母线‘微正压装臵’的目的、作用就是提高封闭母线整体健康运行水平，该装臵使离相封闭母线外壳内部产生一个略高于外部大气压的干燥气压差，使外界环境中的潮气、灰尘、盐雾等不能侵入离相封闭母线的外壳内，使绝缘子、外壳与导体间的工作环境始终保持洁净、干燥状态。从而保证和提高母线绝缘强度，确保安全可靠运行。是硅胶呼吸器、热风吹扫、热风保养装臵的替代产品。
2、地处北方、湿热和沿海等地区的母线，由于运行和停机温度的变化及昼夜、季节温差变化，对母线产生?呼吸?作用，使得潮湿的空气夹带着灰尘和盐雾进入到母线外壳内。使封闭母线绝缘强度降低、给运行安全生产带来隐患。
3、由于母线外壳内部的容积较大，只使用硅胶呼吸器的作用不明显，且硅胶需要经常更换，给维护工作带来不便；另外进入母线的灰尘颗粒，不能彻底清除，这样给母线运行带来了安全隐患。如果采用微正压装臵，就可避免上述情况的发生。
4、微正压装臵在母线内部形成一个略高于大气压的环境，使母线只有?呼气?，没有?吸气?，使外部的环境空气不能进入到母线内
–1–

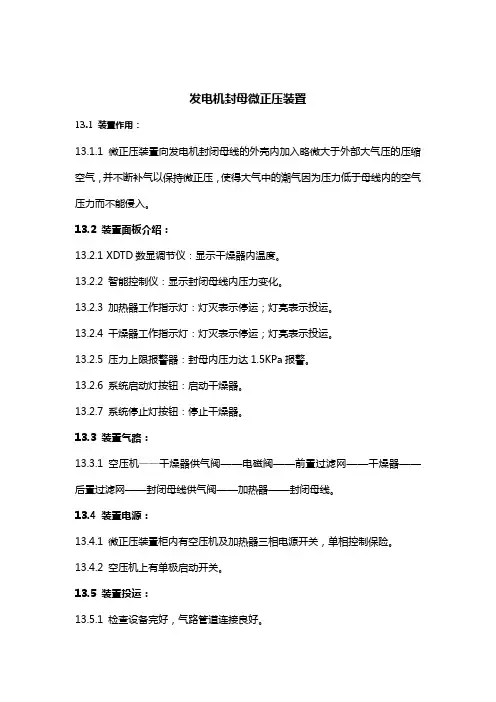

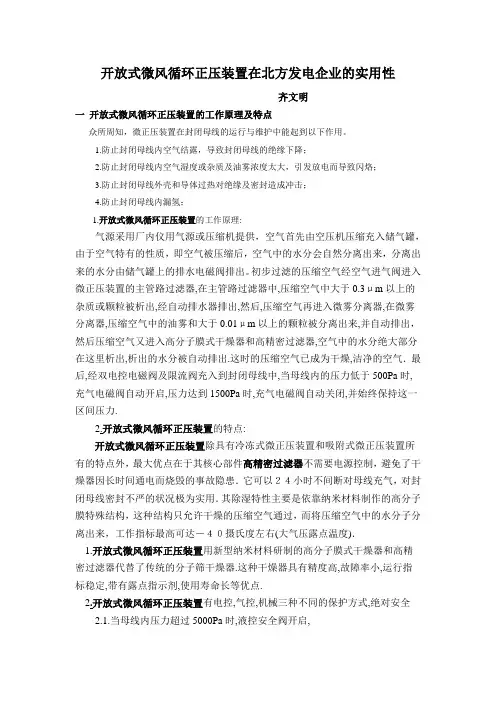

发电机封母微正压装置 13.1 装置作用： 13.1.1 微正压装置向发电机封闭母线的外壳内加入略微大于外部大气压的压缩空气，并不断补气以保持微正压，使得大气中的潮气因为压力低于母线内的空气压力而不能侵入。 13.2 装置面板介绍： 13.2.1 XDTD数显调节仪：显示干燥器内温度。 13.2.2 智能控制仪：显示封闭母线内压力变化。 13.2.3 加热器工作指示灯：灯灭表示停运；灯亮表示投运。 13.2.4 干燥器工作指示灯：灯灭表示停运；灯亮表示投运。 13.2.5 压力上限报警器：封母内压力达1.5KPa报警。 13.2.6 系统启动灯按钮：启动干燥器。 13.2.7 系统停止灯按钮：停止干燥器。 13.3 装置气路： 13.3.1 空压机——干燥器供气阀——电磁阀——前置过滤网——干燥器——后置过滤网——封闭母线供气阀——加热器——封闭母线。 13.4 装置电源： 13.4.1 微正压装置柜内有空压机及加热器三相电源开关，单相控制保险。13.4.2 空压机上有单极启动开关。 13.5 装置投运： 13.5.1 检查设备完好，气路管道连接良好。
13.5.2 关闭A、B、C三相封闭母线的排气阀。 13.5.3 打开干燥器供气阀、封闭母线供气阀，关闭两干燥器联络阀。 13.5.4 合上单极启动开关，启动空压机。 13.5.5 压微正压柜上“系统启动”按钮，检查干燥器工作指示灯、加热器工作指示灯亮。 13.5.6 检查封闭母线内压力升高，升高至1.5KPa，压力上限报警器报警，空压机停止运行，干燥器工作指示灯、加热器工作指示灯灭。 13.5.7 封闭母线内压力降低至0.3KPa，自动启动空压机，干燥器工作指示灯、加热器工作指示灯亮，封闭母线内压力升高。 13.6 装置停运： 13.6.1 压微正压柜上“系统停止”按钮，检查干燥器工作指示灯、加热器工作指示灯灭。 13.6.2 断开单极启动开关，停止空压机。 13.7 运行巡检项目： 13.7.1 检查A、B、C封闭母线的排气阀在关闭状态。 13.7.2 检查封闭母线内的压力在0.3KPa—1.5KPa之内。 13.7.3 检查微正压装置运行备用良好，“系统停止”按钮红灯亮。 13.7.4 检查前置过滤器、后置过滤器内无积水，供气阀均在开启位。 13.7.5 检查微正压装置在封闭母线压力降至0.3KPa联启空压机，压力升高至1.5KPa联停。 13.7.6 依定期制度定期排放空压机储气罐积水。 13.8 排放空压机储气罐积水：
