目录
第一章电工学常识 (1)
一．电路 (1)
二．欧姆定律 (1)
三．基尔霍夫定律 (1)
四．交流电 (2)
第二章通信电源系统 (4)
一．供电系统组成 (4)
二．数字通信设备对基础电源的要求 (5)
第三章开关电源 (6)
一．概述 (6)
二．爱默生PS48100/25开关电源简介 (7)
第四章蓄电池 (8)
一．作用 (8)
二．安时容量 (8)
三．简单工作原理 (8)
四．充电（正常） (9)
五．不同放电率 (9)
第五章接地及防雷系统 (10)
一．接地的必要性 (10)
二．接地系统的组成 (10)
三．接地系统分类 (10)
四．接地系统电阻值 (10)
1 通信机房（基站）电源及用电设备情况简介
第一章 电工学常识
一．电路 ：电流流经的路径。是由电源（E ）负载（R ）导线及控制保护设备。如图
1
图1
1． 电源：是一种不断的把其他形式的能量转化为电能的装置。如电池、发电机等。电源内部由于经能量的作
用而产生的电势差称为电动势。断开外电路时叫电动势，闭合电路时叫端电压。
电动势的方向总是从低电位指向高电位，直流电源的电动势由负极指向正极。
直流电：方向不随时间变化的电流。如图
2
图2
2. 负载：就是用电设备，它的作用是将电能转化成其他形式的能量。如：收（发）信机、光端机等。
3. 导线及控制、保护设备（连接、保护）
铜导线能通过电流：北方4-6A/mm 2 经济电流：2.5A/mm 2 ，熔断器的额定电流为最大负载的1.5-2倍。
二．欧姆定律
1. 局部电路欧姆定律：I=R U
， P=UI ， P=
R U 2 =I 2R 。 2. 全电路欧姆定律： I=r R E ， E ：电源电动势，r ：内阻，R=r 时功率P 最大。
三．基尔霍夫定律
欧姆定律只能解决单电源，串并联电路中的电流、电阻、电压三者之间的关系，对于多电源的复杂电路就要用基尔霍夫定律。
1. 节点电流定律（基尔霍夫第一定律）
∑I=0
定义：在电路中每个分支叫支路，三条或以上的导线汇聚点叫节点。
基尔霍夫第一定律规定流入节点的电流等于流出节点的电流。如图 3 ，I 3=I 1+I 2

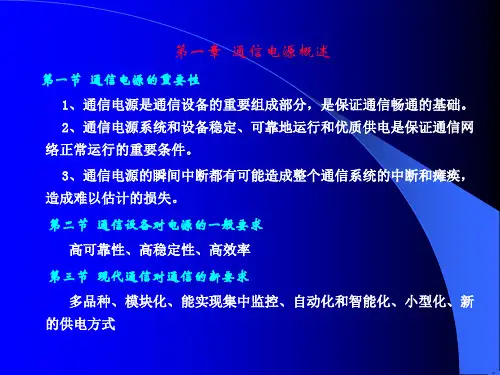

第一章通信电源系统概述 通信电源是向电信设备提供交直流电的能源，它在电信网上处于极为重要的位置，人们往往把电源设备的供电比喻为电信设备运行的“心脏”。如果一个市话局的供电发生故障，中断供电将使整个电话局瘫痪，影响社会的正常生活和运作。如果一个长途干线站或电信枢纽局发生供电故障，中断供电则必将造成严重的经济损失和社会影响。因此，要求电源工作人员全面掌握电源设备的基本性能、工作原理和运用方法，做好电源设备的维护工作。 通信电源设备和设施主要包括：交流市电引入线路、高低压局内变电站设备、柴油发电机组、整流器、蓄电池组、直流变换器和交流逆变设备、以及各种交直流配电设备等。 通信配电就是把上述的电源设备，组合成一个完整的供电系统，合理地进行控制、分配、输送，满足通信设备的要求。 一个完整的电源系统，其组成如图1-1-1所示。 (a)不间断(b)可短时间中断(c)允许中断 图1-1-1 电源系统组成方框示意图 第一节交流供电系统 交流供电系统由主用交流电源、备用交流电源（油机发电机组）、高压开关柜、电力降压变压器、低压配电屏、低压电容器屏和交流调压稳压设备及连接馈线组成的供电总体。 主用交流电源均采用市电。为了防备市电停电，采用油机发电机等设备作为备用交流电源。大中型电信局采用10KV高压市电，经电力变压器降为380V/220V低压后，再供给整流器、不间断电源设备（UPS）、通信设备、空调设备和建筑用电设备等。小型电信局（站）则一般采用低压市电电源。
一、交流供电系统的组成 1、高压开关柜。高压开关柜的主要功能，除了引入高压（一般10KV）市电外，并能保护本局的设备和配线，同时还能防止由本局设备故障造成的影响波及到外线设备。高压开关柜还有操作控制和监测电压和电流的性能。 高压开关柜内安装有高压隔离开关、高压真空断路器（或油断路器）、高压熔断器、高压仪用互感器和避雷器等元器件。 2、降压电力变压器。降压电力变压器是把10KV高压电源变换到380V/220V低压的电源设备。电力变压器一般采用油浸式变压器，也有的采用有载调压变压器。近年来，由于干式电力变压器便于在机楼内安装，因此也逐渐得到应用。 3、低压配电设备。低压配电设备是将由降压电力变压器输出的低电压电源或直接由市电引入的低电压电源进行配电，作市电的通断、切换控制和监测，并保护接到输出侧的各种交流负载。低压配电设备由低压开关、空气断路开关、熔断器、接触器、避雷器和监测用各种交流电表等组成。 4、低压电容器屏。根据原水电部《供用电规则》规定：“无功电力应就地平衡，用户应在提高用电自然功率因数基础上，设计和装置无功补偿设备”以达到规定的要求。电信局（站）以采用低压补偿用电功率因素的原则，装设电容器屏。屏内装有低压电容器、控制接入或撤除电容器组的自动化器件和监测用功率因数表等组成。 5、调压稳压设备。在市电电压变动超出规定时，需装设调压设备使输出电压稳定在额定电压允许范围内。除采用有载调压变压器在高压侧调压外，电信局（站）一般在低压侧调压，过去曾采用感应调压器，但因调节速度慢、体积大等问题，现已改用自动补偿式电力稳压器和交流参数稳压器等设备。 6、柴油发电机组 柴油发电机组是用柴油机作为动力，驱动三相交流发电机提供电能。柴油机利用柴油在发动机汽缸内燃烧，产生高温高压气体爆炸做功，经过活塞连杆和和曲轴机构转化为机械动力。柴油机分为二冲程柴油机和四冲程柴油机。二冲程柴油机是两个冲程（曲轴旋转一周）完成一个工作循环，四冲程柴油机是四个冲程（曲轴旋转两周）完成一个工作循环。 二、几个重要的概念 1、系统容量。系统容量指的是交流供电时，供电设备所能提供的最大功率。如市电供电时，指的就是电力变压器的额定容量；柴油发电机组供电时指的就是柴油机的额定功率；UPS供电时指的就是UPS的额定功率等等。但是它们表示容量的单位却不一样，电力变压器和UPS计量单位是伏安V A（或千伏安KV A），我国国家标准（GB）规定发电机组必须用瓦W（或千瓦KW）表示。伏安表示的是视在功率，瓦表示的是有功功率。这在实际应用中是有很大的区别的，只有在理想情况下，它们的功率因数都等于1时，在数值上是相等的。 2、功率因数。功率因数的定义是有功功率与视在功率的比值。功率因数cosφ = P/S的物理意义是供电线路上的电压与电流的相位差的余弦。 国标规定：变压器的功率因数为0.8；柴油发电机组的功率因数为0.85；例如，标称容量100KV A的变压器，
2020年通信电源基础知识和维护全套复习 讲义（重点版） 第一章基础知识 第一节通信电源系统的组成 电力系统：由发电、输电、变电、配电、用电设备及相应的辅助系统组成的电能生产、输送、分配、使用的统一整体称为电力系统。由输电、变电、配电设备及相应的辅助系统组成的联系发电与用电的统一整体称为电力网。也可描述为电力系统是由电源、电力网以及用户组成的整电信局(站)的电源系统由交流供电系统、直流供电系统和接地系统组成,其组成方框示意图如下所示：
1、交流供电系统 交流供电系统由主用交流电源、备用交流电源、高压开关柜、电力降压变压器、低压配电屏、低压电容器屏和交流调压稳压设备及连接馈线组成的供电总体。 主用交流电源均采用市电。为了防备市电停电,采用油机发电机等设备作为备用交流电源。大中型电信局采用1OKV高压市电,经电力变压器降为380V/220V低压后,再供给整流器、不间断电源设备(UPS)、通信设备、空调设备和建筑用电设备等。小型电信局(站)则一般采用低压市电电源。 电力网：是将各电压等级的输电线路和各种类型的变电所连接而成的网络。 变、配电所的类型：有室外变电所、室内变电所、地下变电所、移动式变电所、箱式变电所、室外简易型变电所。 2、直流供电系统 在电信局（站）中，一般把交流市电或发电机产生的电力作为输入，经整流后向各种电信设备和二次变换电源设备或装置提供直流电的电源称为直流电源。由整流设备、直流配电设备、蓄电池组、直流
变换器、机架电源设备和相关的配电线路组成的总体称为直流供电系统。 目前高频开关整流器在技术上已经相当成熟，由于具有小型、轻量、高效、高功率因数和高可靠性等显著优点。高频开关整流器机架的输出功率大,机架上装有监控模块,与计算机相结合属于智能型电源设备。 阀控式密封铅酸蓄电池是一种在使用过程中无酸雾排出,不会污染环境和腐蚀设备,可以和电信设备安装在一起,平时维护比较简便,体积较小,可以立放或卧放工作,蓄电池组可以进行积木式安装,节省占用空间。 3、接地系统 为了实现各种电气设备的零电位点与大地有良好的电气连接,由埋入地中并直接与大地接触的金属接地体(或钢筋混凝土建筑物基础组成的地网)引至各种电气设备零电位部位的一切装置组成接地系统,即由接地体、接地引入线、接地汇集线和接地线组成。电信电源按照接地系统的用途可分为工作接地、保护接地和防雷接地。按照安装方式可分为分设的接地系统和合设的接地系统。 通讯电力系统的组成：答：一般由发电机、变压器、电力线路和用电设备组成。. 电力网：答：是将各电压等级的输电线路和各种类型的变电所连接而成的网络。变、配电所的类型有哪些：答：有室外变电所、
1. 电源系统组成 1号线25座正线车站，2个车辆段（古城车辆段和四惠车辆段），1处指挥控制中心。正线车站中地下车站23座，分别为53号站、52号站、苹果园站、古城路站、八角游乐园站、八宝山站、玉泉路站、五棵松站、万寿路站、公主坟站、军事博物馆站、木樨地站、南礼士路站、复兴门站（下层）、西单站、天安门西站、天安门东站、王府井站、东单站、建国门站（下层）、永安里站、国贸站和大望路站；地面车站2座，分别为四惠站和四惠东站。 2号线18座正线车站，1个车辆段（太平湖车辆段），1处指挥控制中心。车站均为地下，分别为西直门站、车公庄站、阜成门站、复兴门站（上层）、长椿街站、宣武门站、和平门站、前门站、崇文门站、北京站、建国门站（上层）、朝阳门站、东四十条站、东直门站、雍和宫站、安定门站、鼓楼大街站和积水潭站。 1号线、2号线之间在复兴门站、建国门站换乘。 通信电源系统主要由交流电源引入开关箱、两路交流电源切换屏、-48V直流高频开关电源、交流不间断电源（UPS）、2V蓄电池组（直流高频开关电源用）、12V蓄电池组（UPS用）、直流输出配电单元、交流输出配电单元、电源集中监控网管设备等组成。 北京地铁1、2号线各车站、车辆段、指挥中心通信电源均采用-48V直流高频开关电源与交流不间断电源（UPS）相结合的供电方式。 对要求交流不间断供电的通信设备，采用交流不间断电源（UPS）以集中供电方式供电。要求交流不间断电源（UPS）供电的通信设备主要有：广播设备、闭路电视设备、无线设备、网管设备、时钟设备等。 对要求直流不间断供电的通信设备，采用-48V直流高频开关电源以集中供电方式供电。直流电源系统采用在线充电方式以全浮充制运行，直流电源基础电压为-48V。要求直流供电的通信设备主要有：传输设备、公务电话设备、专用电话设备、无线设备等。 交流电源主要由交流电源引入开关箱、两路交流电源切换屏、交流不间断电源（UPS）、12V蓄电池组（UPS用）、交流输出配电单元等构成。各车站、车辆段均设置1台UPS进行供电；控制中心设置2台UPS，采用双机并联冗余方式供电，两台UPS均分负载，当1台UPS故障时，另1台UPS承担全部负载。
一次下电和二次下电概述 一次下电和二次下电是保护级别的不同,在通信网络中,传输网络是优先保证的网络,所以传输网络都接的二次下电,其他的业务支撑系统接一次下电。区别是当停电时,蓄电池开始供电，但是蓄电池的电压会随着供电时间而下降，当蓄电池电压低于48V时，开关电源会把一次下电系统断开,也就是说剩下的电力将优先供给传输系统等重要网络,当电压继续下降到４3V以下时,二次下电也就断开了。这就是一次和二次下电的含义! 本来以前老开关电源就只有一个常开型直流接触器根据电池放电性能就只有设置一个电保电压。现在如：北京动力源开关电源,装了两个常开型直流接触器,一个400A,一个2０0Ａ。4０0A为一次下电,200A为二次下电。设置两个下电的电压可以在控制器设置下电电压，如果电保板Ｕ型短接冒断开的情况下由电保板设置两个下电电压，一般根据电池放电性能，一次下电电压设置为47-４８V,二次下电电压设置为４3V,厂家设计设置保护下电目的是为了保护蓄电池组，厂家增加了二次下电目的是为了更好保护重要的干线设备,我们可以把非常重要的干线设备直接接在二次下电，支线和附属设备接在一次下电,在市电中断蓄电池组深放电情况下可以更好的保护干线设备供电，我个人认为也可以把一次下电，二次下电做为通信设备主备用供电方式,我们单位几个机房我就这么做的。还一种情况有些厂家把二次下电直接挂在电池组输出端没有通过常开型直流接触器和电保板保护。所谓的一次下电、二次下电都是对开关电源(电源柜）说的。配电箱的交流电引入开关电源后，经过整流,变压输出-４8伏，同时对蓄电池组进行浮充、均充操作。当市电输入中断后,电池组开始放电,给接入开关电源的负载供电如基站设备（BTS）、传输设备（光端机）等，保证基站的正常运行。当电池电压下降到开关电源设置的一次下电电压时，开关电源断掉接在一次下电端子上的非重要业务负载；电池组继续放电，给二次下电端子上面接的重要业务负载供电,当电池电压下降到二次下电电压时，开关电源切断所有负载,保护电池组不会出现过放电现象，过放电对电池是致命的伤害,而且是不可逆的，会造成整组电池的报废,可是几万块钱呢。一般是把基站设备(BＴS)接入一次下电，将传输设备（光端机)等接入二次下电。一次、二次下电电压的设置都是在开关电源上，具体参数根据电池组容量，电池组工作年限,负载功耗等参数设置。 下面按厂家甲来讲一下下电的意义:之所以需要下电，目的其实主要是为了保护电池，需要保护电池的一般是基站等无人机房,而核心机房由于重要，所以一般不设下电功能。第一次被下电的设备一般为本地的非重要但电流较大的负载，影响的一般为本地局部，而第二次下电的负载则是重要的负载一般为传输设备，电流较小，但中断后可能会影响到其他局站,所以这类重要的负载一般都接到第二次下电的部分。因为会首先切除一些大电流非重要负载，所以轻载后，电池仍可以继续工作一段较长的时间，以便维护人员能够有时间赶到,进行发电应急处理。而如果达到第二次下电的保护电压，仍然没有恢复市电，或采取油机发电，则为了保护电池不被深度放电损坏,这时候就会全部切除电池,切除通过直流接触器来实现,第一次下电电压会设置的比第二次下电电压高1Ｖ左右,看情况和要求而定，而对于－48V系统而言，第二次下电电压值一般设置为单体电池的放电中止电压值之和,也就是说为4３．2Ｖ。 所谓二次下电功能,须从蓄电池放电时的特性谈起。蓄电池在输出能量时，其两端电压不断下降，当下降到一定值（一般称为终止电压）的时候,就必须断
范文 2020年通信电源基础知识和维护知识考试题库及 1/ 7
答案(共150题) 2020 年通信电源基础知识和维护知识考试题库及答案（共 150 题） 1.什么是 TT 、 IN 、 IT 系统？答：TT 方式是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称 TT 系统。 TN 方式是将电气设备的金属外壳与工作零线相接的保护系统，称作接零保护系统，用 TN 表示。 IT 方式是电源侧没有工作接地，或经过高阻抗接地。 负载侧电气设备进行接地保护的保护系统。 2. 我国电网的标准频率是多少？答：为 50Hz，又叫工频。 3. 电力负荷的分级？答：一级负荷：中断供电将造成人身伤亡者；或政治、经济上将造成重大损者。 二级负荷：二级负荷为中断供电将在政治、经济上造成较大损失者，三级负荷：三级负荷为一般的电力负荷。 4. 什么是电弧? 答：电弧是电气设备运行中产生的一种物理现象,其特点是光亮很强温度很高。 5. 什么是变电所？答：是担负着从电力系统接受电能，经过变压（升压或降压），然后再配电的任务的供电枢纽。 6. 目前高、低压电器国际、国内有哪些知名品牌？
答：国际上有：ABB 公司（瑞典瑞士）、施耐德公司（法国）、ORMNO 公司（日本）、西门子 SIEMENS 公司（德国）、通用 GE 电气（美国）等。 国内有：正泰公司、德力西公司、上海人民华通集团、TCL 工业电气、 CNC 长城电器等。 7. 什么是相电压、相电流？线电压、线电流？答：在三相四线电路中相线与中线的电压为相电压；任意两相线间的电压为线电压；线电压是相电压的√3 倍。 流过各相负载的电流为相电流；流过相线中的电流为线电流。 8. 变压器在电力系统中主要作用是什么？答：主要作用是变换电压，以利于功率的传输。 在同一段线路上,传送相同的功率, 电压经升压变压器升压后，线路传输的电流减小,可以减少线路损耗，提高送电经济性，达到远距离送电的目的，而降压则能满足各级使用电压的用户需要。 9. 变压器各主要参数是什么？答：（ 1 ）额定电压；（ 2 ）额定电流；（ 3 ）额定容量；（ 4 ）空载电流；（ 5 ）空载损耗；（ 6 ）短路损耗；（ 7 ）阻抗电压；（ 8 ）绕组连接图、相量图及连接组标号。 10. 什么叫短路电流的热效应？答：在电路发生短路时，极大的短路电流将使导体温度迅速升高，称之为短路电流的热效应。 11.什么是电感? 它的基本单位和常用单位是什么? 3/ 7
2008年 9月 25日第 25卷第 5 期 Telecom Power Technol ogy Sep. 25, 2008, Vol . 25No . 5 收稿日期 :2008206220 作者简介 :崔志东 (19782 , 男 , 大专 , 现就职于新乡中大电子有限公司 , 助工 , 主要从事通信电源 , 电力电源方面的设计开发工作 , E 2mail:zdczd @163. com 文章编号 :100923664(2008 0520061204技术交流 高频开关通信电源系统的组成及维护与故障处理 崔志东 1, 赵艳 2
(1. 新乡中大电子有限公司 , 河南新乡 453000; 2. 新乡市太行电源设备有限公司 , 河南新乡 453000 摘要 :结合高频开关通信电源系统的设计与运行维护经验 , 简要介绍了高频开关通信电源系统的主要组成部分———交流配电单元、整流器单元、直流配电单元、监控单元 , 蓄电池组单元等 , 关键词 :通信电源 ; 交流配电 ; 整流器 ; 直流配电 ; 蓄电池组中图分类号 :T N 86 T M 711 文献标识码 :A The on H and Fault Treat m ent I Zhi 2dong 1 , ZHAO Yan 2 1. Zhongda Electr onic Co . L td . , Xinxiang City, Xinxiang 453000, China; 2. Taihang Power Equi pment Co . L td . , Xinxiang City, Xinxiang 453000, China Abstract:Combining with the design and maintenance experience of high 2frequency s witching mode power supp ly system, this paper briefly intr oduces its main component including AC power distributi on unit, rectifier unit, DC power distributi on unit, contr ol modules, battery units and s o on, p resents the issues that should be paid attenti on t o in r outine maintenance and fault treat m ent . Key words:communicati on power supp ly; alternating current distributi on; rectifier; DC distributi on; battery gr oup 高频开关通信电源系统是一种智能型无人值守式
太原理工大学课程设计任务书 指导教师签名：日期：
前言 随着电力电子技术的发展，开关电源的应用越来越广泛。反激式开关电源以其设计简单，体积小巧等优势，广泛应用于小功率场合。开关电源以其小型、轻量和高效率的特点，被广泛地应用于各种电气设备和系统中，其性能的优劣直接关系到整个系统功能的实现。开关稳压电源有多种类型，其中单端反激式开关电源由于具有线路简单，所需要的元器件少，能够提供多路隔离输出等优点而广泛应用于小功率电源领域。 本论文根据输入电压经EMI滤波设计整流桥，再与直流变压器开关管构成反激电路。通过输出反馈经UC3842控制占空比，从而使输出电压稳定。反激电路中开关管开通原边线圈储存能量，副边不导通。原边关断时，线圈储存的能量通过互感向负载提供能量。输出电压反馈由TL431和光耦构成，当输出稳定时，有一个稳定的电流；当输出电压增大时，TL431分流增加，发光二极管亮度改变，使三级管电流改变，致使开关管控制导通占空比改变，从而使输出电压减小。另外，芯片UC3842引脚接一电流反馈，通过控制分压值实现截流保护，防止输出过电流。 设计中，直流变压器的设计是重点，需要计算其原边电感，原副边匝数，铁芯的选择，根据这些参数构造电路图，计算各电容电阻值及二极管承受的反压，选择合适的型号。 论文先介绍了开关电源及反激式开关电源，然后介绍器件选型，再分部分介绍主电路、控制电路和保护电路，最后附表为选择时参数参考表和总电路图。
目录 前言 第一章开关电源概述 (1) 1.1开关电源综述 (1) 1.2反激式开关电源介绍 (2) 第二章总体方案的确定 (2) 2.1总体设计思路及框图 (2) 2.2仿真原理图 (3) 第三章具体电路设计 (5) 3.1EMI滤波电路 (5) 3.2整流滤波电路设计 (6) 3.3高频变压器的设计 (7) 3.4控制反馈电路的设计 (15) 3.5保护电路的设计 (17) 3.6输出侧滤波电路设计 (18) 第四章电路仿真与结果 (19) 4.1 EMI滤波电路 (19) 4.2整流电路 (21) 4.3反激型电路 (22) 4.4反馈电路 (23) 4.5总电路 (24) 心得体会 (25) 参考文献 (26)
通信电源的管理与维护 1 通信电源系统的组成 电源是通信系统的重要组成部分。一个完整的通信电源系统由5个部分组成：交流配电单元、整流模块、直流配电单元、蓄电池组、监控系统。 2 对通信电源系统的基本要求和特点 对通信电源系统的基本要求是可靠性和稳定性。一般通信设备发生故障的影响面比较小，是局部性的，但如果通信电源系统一旦发生故障，通信系统将全部中断，所以电源系统要应有备份设备，电源设备要有备品备件，市电要有双路或多路输入，交流和直流互为备用。我国对通信电源的要求是：防雷措施要求完善，设备允许的交流输入电压波动范围大，多重备用系统以防止电源系统发生电源完全中断故障。由于电网分布和利用市电的条件存在千差万别，许多地方的市电电压波动范围很大。特别是一些变电站、微波站、光通信站和模块站等，有时交流电电压波动范围达±30%以上。为提高市电的可用度，要求电源设备具有更宽的工作电压范围，否则就要增加稳压装置。 3 通信电源的管理 3．1 加强对电源设备的重视 电源设备与通信网中的其它设备（如交换、传输等）有较大的不同，本质上，电源设备是机电设备而非通信设备。正因为如此，在通信中，它得不到充分的重视，无论是在组织机构、人员、资金还是管理上，都得不到相应的保证。然而，必须看到，通信电源作为整个通信电信网中的能量保证，它的作用是整体和全局性的。虽然它不是通信网主流设备，但它却是通信网中最重要、最关键的设备。 3．2 加强电源管理上的专业化 对通信电源要求通信网上的各级管理层次和建设、维护方面应该有独立的电源专业管理机构和人员。因为通信电源是一个专业，而且是个包括多种系统和学科的大专业，因此，应该对它作相应的专业管理，由其它专业人员来兼管电源专业是不够的，也是不科学的。 3．3 重视通信电源系统初期的设计、安装 电源系统设计时应充分考虑容量大小、地理位置、空间布置、未来发展、设备质量、工作勘察与设计、运行方式选择、建设管理、运行维护管理等各个环节。其中对于设备选择、方案设计、工程管理等环节尤其要加强重视和管理。
毕业论文（设计） 题目开关电源设计 英文题目switch source design 院系 专业 姓名 年级 指导教师
2015年4月 摘要 摘要内容： 本论文题目是学校根据学生的实际情况和所学的专业而设计的，它体现了学校对学生的理论知识和实践动手能力的考察，并且让学生充分的发挥自己所学的知识。 随着大规模和超大规模集成电路的快速发展，特别是微处理器和半导体存储器的开发利用，孕育了电子系统的新一代产品。显然，那种体积大而笨重的使用工频变压器的线性调节稳压电源已经过时。取而代之的是小型化、重量轻、效率高的隔离式开关电源。隔离式开关电源的核心是一种高频电源变换电路。它使交流电源高效率地产生一路或多路经调整的稳定直流电压。 本论文共分七章，内容包括：开关电源概述，输入电路，隔离单端反激式变换器电路，UC3842的原理及技术参数，UC3842常用的电压反馈电路的选用，UC3842在开关电源电路的应用，电源市场的概况。 【关键词】： 变压器 滤波 过载 Switch Source Design Abstract
Abstract content: The topic of this thesis is designed according to the actual situation of the school and professional school students which reflects the effects of school students theoretical knowledge and practical ability, and let the students give fulllay to their own knowledge. With the rapid development of large-scale and ultra large scale integrated circuit, especially the microprocessor and a semconductor memory utilization, gave birth to the electronic system of a new generation of products. Obviously, the volume is big and , light weight, circuit. It makes the AC power efficient generates one or more adjusted stable DC voltage. T his paper is divided into seven chapters, including: input switching power supply circuit, an overview, isolation of single end flyback converter circuit, principle and technical parameters of UC3842, UC3842 common voltage feedback circuit selection, application of UC3842 in switching power supply circuit, power market overview. Key Words：Transformer ；Wave filtering ；Overload 目录 第1章开关电源概述 1.1 开关电源的产生与发展 (5)
开关电源拓扑结构概 述
主回路——开关电源中，功率电流流经的通路。主回路一般包含了开关电源中的开关器件、储能器件、脉冲变压器、滤波器、输出整流器、等所有功率器件，以及供电输入端和负载端。 开关电源（直流变换器）的类型很多，在研究开发或者维修电源系统时，全面了解开关电源主回路的各种基本类型，以及工作原理，具有极其重要的意义。 开关电源主回路可以分为隔离史与非隔离式两大类型。 一、非隔离式电路的类型： 非隔离——输入端与输出端电气相通，没有隔离。 1、串联式结构 串联——在主回路中开关器件（下图中所示的开关三极管T）与输入端、输出端、电感器L、负载RL四者成串联连接的关系。 开关管T交替工作于通/断两种状态，当开关管T导通时，输入端电源通过开关管T及电感器L对负载供电，并同时对电感器L充电，当开关管T关断时，电感器L中的反向电动势使续流二极管D 自动导通，电感器L中储存的能量通过续流二极管D形成的回路，对负载R继续供电，从而保证了负载端获得连续的电流。
串联式结构，只能获得低于输入电压的输出电压，因此为降压式变换。 2、并联式结构 并联——在主回路中，相对于输入端而言，开关器件（下图中所示的开关三极管T）与输出端负载成并联连接的关系。 开关管T交替工作于通/断两种状态，当开关管T导通时，输入端电源通过开关管T对电感器L充电，同时续流二极管D关断，负载R靠电容器存储的电能供电；当开关管T关断时，续流二极管D 导通，输入端电源电压与电感器L中的自感电动势正向叠加后，通过续流二极管D对负载R供电，并同时对电容器C充电。
由此可见，并联式结构中，可以获得高于输入电压的输出电压，因此为升压式变换。并且为了获得连续的负载电流，并联结构比串联结果对输出滤波电容C的容量有更高的要求。 3、极性反转型变换器结构 极性反转——输出电压与输入电压的极性相反。电路的基本结构特征是：在主回路中，相对于输入端而言，电感器L与负载成并联。 开关管T交替工作于通/断两种状态，工作过程与并联式结构相似，当开关管T导通时，输入端电源通过开关管T对电感器L充电，同时续流二极管D关断，负载RL 靠电容器存储的电能供电；当开关管T关断时，续流二极管D导通，电感器L中的自感电动势通过续流二极管D对负载RL供电，并同时对电容器C充电；由于续流二极管D的反向极性，使输出端获得相反极性的电压输出。 二、隔离式电路的类型：
（通信企业管理）章通信电 源系统概述
第壹章通信电源系统概述 通信电源是向电信设备提供交直流电的能源，它于电信网上处于极为重要的位置，人们往往把电源设备的供电比喻为电信设备运行的“心脏”。如果壹个市话局的供电发生故障，中断供电将使整个电话局瘫痪，影响社会的正常生活和运作。如果壹个长途干线站或电信枢纽局发生供电故障，中断供电则必将造成严重的经济损失和社会影响。因此，要求电源工作人员全面掌握电源设备的基本性能、工作原理和运用方法，做好电源设备的维护工作。 通信电源设备和设施主要包括：交流市电引入线路、高低压局内变电站设备、柴油发电机组、整流器、蓄电池组、直流变换器和交流逆变设备、以及各种交直流配电设备等。 通信配电就是把上述的电源设备，组合成壹个完整的供电系统，合理地进行控制、分配、输送，满足通信设备的要求。 壹个完整的电源系统，其组成如图1-1-1所示。 DC-48V(a) 10KV 市电AC380V(b)(a) (a) AC380V(b)AC380/220V(a) 交流供电系统由主用交流电源、备用交流电源（油机发电机组）、高压开关柜、电力降压变压器、低压配电屏、低压电容器屏和交流调压稳压设备及连接馈线组成的供电总体。 主用交流电源均采用市电。为了防备市电停电，采用油机发电机等设备作为备用交流电源。大中型电信局采用10KV 高压市电，经电力变压器降为380V/220V 低压后，再供给整流器、不间断电源设备（UPS ）、通信设备、空调设备和建筑用电设备等。小型电信局（站）
则壹般采用低压市电电源。 壹、交流供电系统的组成 1、高压开关柜。高压开关柜的主要功能，除了引入高压（壹般10KV）市电外，且能保护本局的设备和配线，同时仍能防止由本局设备故障造成的影响波及到外线设备。高压开关柜仍有操作控制和监测电压和电流的性能。 高压开关柜内安装有高压隔离开关、高压真空断路器（或油断路器）、高压熔断器、高压仪用互感器和避雷器等元器件。 2、降压电力变压器。降压电力变压器是把10KV高压电源变换到380V/220V低压的电源设备。电力变压器壹般采用油浸式变压器，也有的采用有载调压变压器。近年来，由于干式电力变压器便于于机楼内安装，因此也逐渐得到应用。 3、低压配电设备。低压配电设备是将由降压电力变压器输出的低电压电源或直接由市电引入的低电压电源进行配电，作市电的通断、切换控制和监测，且保护接到输出侧的各种交流负载。低压配电设备由低压开关、空气断路开关、熔断器、接触器、避雷器和监测用各种交流电表等组成。 4、低压电容器屏。根据原水电部《供用电规则》规定：“无功电力应就地平衡，用户应于提高用电自然功率因数基础上，设计和装置无功补偿设备”以达到规定的要求。电信局（站）以采用低压补偿用电功率因素的原则，装设电容器屏。屏内装有低压电容器、控制接入或撤除电容器组的自动化器件和监测用功率因数表等组成。 5、调压稳压设备。于市电电压变动超出规定时，需装设调压设备使输出电压稳定于额定电压允许范围内。除采用有载调压变压器于高压侧调压外，电信局（站）壹般于低压侧调压，过去曾采用感应调压器，但因调节速度慢、体积大等问题，现已改用自动补偿式电力稳压器和交流参数稳压器等设备。
通信电源基础知识 通信电源通常称为通信设备的“心脏”。任何通信设备都离不开电源， 电源设备维护的好坏，直接关系到通信的质量。如果电源系统不能可 靠工作，就会造成通信中断或设备损坏，企业就会受至经济损失，服 务质量也不能达到要求。因而掌握电源设备的基本性能，做好电源设 备的维护工作，是每个通信局（所）代办人员的重要职责。 1、 通信电源系统的组成 交流供电系统 直流供电系统 接地系统 通信电源系统的组成图 市电 市电油机转换一发电机组 rPS 系列高频开关电源 1. 2直流供电系统 由整流器、蓄电池、直流变换器、直流配电屏等部分组成，我们 采用的直流供电方式是：并联浮充供电，整流输出端通过直流配电屏 与蓄电池并联后对通信设备供电。 在市电正常时，整流器一方面给通 信设备供电，一方面给蓄电池充电，补充电池因局部放电而失去的电 能，同时，蓄电池还具有一定的滤波作用（降低杂音），市电一旦中 断，电池单独给通信设备供电，直至油机发电供电或市电来电为止, 低压交流部份?整流模块*直流配电部份 1 电信设备 蓄电池组 电信设备
这种供电方式结构简单、工作可靠、效率较高。 1.3接地系统 为了提高通信质量，确保通信设备与人身安全，通信电源的交 流和直流供电系统都必须有良好的接地装置。根据用途分为： 1、交流接地 2、直流工作接地 3、保护接地 4、防雷接地 5、联合接地 1.4交流接地 电信设备一般由三相交流电供电。为了避免因三相负载不平衡而使各相电压差别过大，三相电源的中性点（如三相变压器和三相交流发电机的中性点）者应当直接接地，这种接地称为交流工作接地。接地线一般称为零线。这种接地方式又称为接零。当变压器的容量在100KVA以下时，接地电阻不应大于10Q，当变压器的容量在100KVA 以下时，接地电阻应不大于 4Q。 1.5直流工作接地 在直流供电系统中，由于通信设备的需要，蓄电池的组的正极（或直流配电屏正极汇流排）必须接地，这种接地通常称为直流工作接地。 1. 6保护接地和防雷接地 为了避免电源设备的金属外壳因绝缘损坏而带电，与带电部分绝缘的金属外壳必须直接接地。这种接地称为保护接地，保护接地的接地电
优秀论文审核通过 未经允许切勿外传 设计题目：12V5A直流开关电源姓名： 专业： 班级： 学号：
系部： 同组人： 指导教师： 年月日 摘要 本文介绍一种以UC3842作为控制核心，根据UC3842的应用特点，设计了一种基于该电流型PWM控制芯片、实现输出电压可调的开关稳压电源电路。开关电源是利用现代电子技术，控制开关晶体管开通和关断的时间比率，维持稳定输出电压的一种电源，开关电源一般由脉冲宽度调制（PWM）和MOSFET构成。开关电源和线性电源相比，二者的成本都随着输出功率的增加而增长，但二者增长速率各异。开关电源比普通的线性电源效率高，开关电源的发展与应用在节约能源、节约资源及保护环境方面都具有重要的意义。 关键词：UC3842、开关电源、PWM 引言 开关电源是运用现代电力电子技术,控制开关开启和关闭的时候,这个比率的输出电压稳定的电源,电源一般由脉宽调制控制集成电路和场效应晶体管。开关电源、线性电源,并与成本的功率输出的增加,但这两种不同的
发展速度。在某一线性功率成本的输出功率的观点,但高于开关电源,它被称为成本反转点。随着电力电子技术的发展和创新、开关电源技术在不断的创新,这一成本更低的输出功率对于移动、开关电源提供了广阔的发展空间 第一章开关电源概述 1.1 开关电源发展历史与应用力 开关电源是利用现代电力电子技术，控制开关晶体管开通和关断的时间比率，维持稳定输出电压的一种电源，开关电源一般由脉冲宽度调制（PWM）控制IC和功率开关器件（如MOS-FET）等构成。简单的说：就是开关型直流稳压电源。开关电源把直流电源或交流电源通过它可以获得一个稳定的直流电压源。它具有效率高，输出电压稳定，交流纹波小，体积小和重量轻的许多优点。获得广泛使用。 高频开关电源的发展方向是高频开关电源、小型化、使开关电源到更广阔的应用领域,尤其是在高技术领域的应用,促进高新技术产品的小型化、光。另一个开关电源的发展与应用在节约能源、节约资源和保护环境,具有重要的意义。 噪音和纹波：附加在直流输出信号上的交流电压和高频尖峰信号的峰值。用示波器测量其纹波幅值，通常是以mv度量。 第二章输入电路 适，在负载电流达到稳定状态时，其阻值应该是最小。这样，就不会影响整个开关电源的效率。 2.2 输入阳间电压保护 在一般情况下，交流电网上的电压为115v或230v左右，但有时也会
通信电源基础知识和维护 第一章基础知识 第一节通信电源系统的组成 电信局(站)的电源系统由交流供电系统、直流供电系统和接地系统组成,其组成方框示意图如下所示： 1、交流供电系统 交流供电系统由主用交流电源、备用交流电源、高压开关柜、电力降压变压器、低压配电屏、低压电容器屏和交流调压稳压设备及连接馈线组成的供电总体。 主用交流电源均采用市电。为了防备市电停电,采用油机发电机等设备作为备用交流电源。大中型电信局采用1OKV高压市电,经电力变压器降为380V/220V低压后,再供给整流器、不间断电源设备(UPS)、通信设备、空调设备和建筑用电设备等。小型电信局(站)则一般采用低压市电电源。 2、直流供电系统 在电信局（站）中，一般把交流市电或发电机产生的电力作为输入，经整流后向各种电信设备和二次变换电源设备或装置提供直流电的电源称为直流电源。由整流设备、直流配电设备、蓄电池组、直流变换器、机架电源设备和相关的配电线路组成的总体称为直流供电系统。 目前高频开关整流器在技术上已经相当成熟，由于具有小型、轻量、高效、高功率因数和高可靠性等显著优点。高频开关整流器机架的输出功率大,机架上装有监控模块,与计算机相结合属于智能型电源设备。 阀控式密封铅酸蓄电池是一种在使用过程中无酸雾排出,不会污染环境和腐蚀设备,可以和电信设备安装在一起,平时维护比较简便,体积较小,可以立放或卧放工作,蓄电池组可以进行积木式安装,节省占用空间。 3、接地系统 为了实现各种电气设备的零电位点与大地有良好的电气连接,由埋入地中并直接与大地接触的金属接地体(或钢筋混凝土建筑物基础组成的地网)引至各种电气设备零电位部位的一切装置组成接地系统,即由接地体、接地引入线、接地汇集线和接地线组成。电信电源按照接地系统的用途可分为工作接地、保护接地和防雷接地。按照安装方式可分为分设的接地系统和合设的接地系统。 第二节通信设备对通信电源供电系统的要求 通信局（站）的电源维护以保证稳定、可靠、安全供电为其总技术要求，维护工作的基本任务之一是保证电源设备向通信设备不间断地供电，供电质量符合标准，预防严重障碍（由于通信电源设备故障造成的交换局交换设备和一级干线、二级干线、传输设备的通信中断）发生，降低电源系统的不可用度。 注：电源系统的不可用度=故障时间/（故障时间+正常供电时间）
目录 第一章电工学常识 (1) 一．电路 (1) 二．欧姆定律 (1) 三．基尔霍夫定律 (1) 四．交流电 (2) 第二章通信电源系统 (4) 一．供电系统组成 (4) 二．数字通信设备对基础电源的要求 (5) 第三章开关电源 (6) 一．概述 (6) 二．爱默生PS48100/25开关电源简介 (7) 第四章蓄电池 (8) 一．作用 (8) 二．安时容量 (8) 三．简单工作原理 (8) 四．充电（正常） (9) 五．不同放电率 (9) 第五章接地及防雷系统 (10) 一．接地的必要性 (10) 二．接地系统的组成 (10) 三．接地系统分类 (10) 四．接地系统电阻值 (10)
1 通信机房（基站）电源及用电设备情况简介 第一章 电工学常识 一．电路 ：电流流经的路径。是由电源（E ）负载（R ）导线及控制保护设备。如图 1 图1 1． 电源：是一种不断的把其他形式的能量转化为电能的装置。如电池、发电机等。电源内部由于经能量的作 用而产生的电势差称为电动势。断开外电路时叫电动势，闭合电路时叫端电压。 电动势的方向总是从低电位指向高电位，直流电源的电动势由负极指向正极。 直流电：方向不随时间变化的电流。如图 2 图2 2. 负载：就是用电设备，它的作用是将电能转化成其他形式的能量。如：收（发）信机、光端机等。 3. 导线及控制、保护设备（连接、保护） 铜导线能通过电流：北方4-6A/mm 2 经济电流：2.5A/mm 2 ，熔断器的额定电流为最大负载的1.5-2倍。 二．欧姆定律 1. 局部电路欧姆定律：I=R U ， P=UI ， P= R U 2 =I 2R 。 2. 全电路欧姆定律： I=r R E ， E ：电源电动势，r ：内阻，R=r 时功率P 最大。 三．基尔霍夫定律 欧姆定律只能解决单电源，串并联电路中的电流、电阻、电压三者之间的关系，对于多电源的复杂电路就要用基尔霍夫定律。 1. 节点电流定律（基尔霍夫第一定律） ∑I=0 定义：在电路中每个分支叫支路，三条或以上的导线汇聚点叫节点。 基尔霍夫第一定律规定流入节点的电流等于流出节点的电流。如图 3 ，I 3=I 1+I 2
开关电源主回路拓扑结构概述_电源技术概要㈣ 主回路——开关电源中，功率电流流经的通路。主回路一般包含了开关电源中的开关器件、储能器件、脉冲变压器、滤波器、输出整流器、等所有功率器件，以及供电输入端和负载端。 开关电源（直流变换器）的类型很多，在研究开发或者维修电源系统时，全面了解开关电源主回路的各种基本类型，以及工作原理，具有极其重要的意义。 开关电源主回路可以分为隔离史与非隔离式两大类型。 一、非隔离式电路的类型： 非隔离——输入端与输出端电气相通，没有隔离。 1、串联式结构 串联——在主回路中开关器件（下图中所示的开关三极管T）与输入端、输出端、电感器L、负载RL四者成串联连接的关系。 开关管T交替工作于通/断两种状态，当开关管T导通时，输入端电源通过开关管T及电感器L对负载供电，并同时对电感器L充电，当开关管T关断时，电感器L中的反向电动势使续流二极管D自动导通，电感器L中储存的能量通过续流二极管D形成的回路，对负载R继续供电，从而保证了负载端获得连续的电流。 串联式结构，只能获得低于输入电压的输出电压，因此为降压式变换。 2、并联式结构 并联——在主回路中，相对于输入端而言，开关器件（下图中所示的开关三极管T）与输出端负载成并联连接的关系。
开关管T交替工作于通/断两种状态，当开关管T导通时，输入端电源通过开关管T对电感器L充电，同时续流二极管D关断，负载R靠电容器存储的电能供电；当开关管T关断时，续流二极管D导通，输入端电源电压与电感器L中的自感电动势正向叠加后，通过续流二极管D对负载R供电，并同时对电容器C充电。 由此可见，并联式结构中，可以获得高于输入电压的输出电压，因此为升压式变换。并且为了获得连续的负载电流，并联结构比串联结果对输出滤波电容C的容量有更高的要求。 3、极性反转型变换器结构 极性反转——输出电压与输入电压的极性相反。电路的基本结构特征是：在主回路中，相对于输入端而言，电感器L与负载成并联。 开关管T交替工作于通/断两种状态，工作过程与并联式结构相似，当开关管T导通时，输入端电源通过开关管T对电感器L充电，同时续流二极管D关断，负载RL靠电容器存储的电能供电；当开关管T关断时，续流二极管D导通，电感器L中的自感电动势通过续流二极管D对负载RL供电，并同时对电容器C充电；由于续流二极管D的反向极性，使输出端获得相反极性的电压输出。 二、隔离式电路的类型：
