本科学生毕业设计
除草机的结构设计
The Graduation Design for Bachelor's Degree
The Structure Design of The Forest Brush
Breaker
Candidate：Zhou Xuan
Specialty：Mechanical Design and Manufacture and
Automation
Class：08-3
Supervisor：Lecturer. Ren Zhongxian
haerbin Institute of Technology
2012-06·Harbin
摘要
本设计介绍了一种林区除草机产品：自走式除草机。设计中根据林区路面状况，以及清林抚育的作业情况，而设计出能够适应林区崎岖路面及道路狭窄等恶劣环境的自走式除草机，具有很高的实用性和推广价值。
该自走式除草机由行走部分，割灌部分，驾驶台以及排障部分等组成，可以锯切加工直径范围在10 ～80mm的灌木。整个机器由两个汽油机提供动力，一个提供行走动力，另一个提供割灌动力。锯片位于整个机器的前下端，由驾驶台控制杆控制其离地面高度，以适应林区路面状况。通过顶部的排障杆使高于机器顶部的灌木倒向预定方向，达到排障目的。该自走式除草机结构简单，容易维修，操作简单。
在文章中，对该自走式除草机的主要部件进行了设计计算（例如：皮带轮，轴，轴承，键，四连杆等），并对主要部件进行了系统的介绍和说明，对使用中涉及到的润滑，保养及注意事项也作了说明。
关键词：自走式；除草机；除草部分；行走部分；驾驶台；排障杆
Abstract
A self preceded trash breaker, a new forestry machine has been presented in this paper. According to forest road surface conditions, and working situations of clearing fostering trees, the self-propelled brush breaker was designed to adapt to any atrocious environment, such as rugged road surface, narrowness of road and so on. It was highly practicability and generalizing value.
This self-propelled brush breaker is consist of walking port, cutting port，bridge and breaching of obstacles part and can saw brush in diameter range from 10mm to 80mm.The power of whole machine is supplied by two petrol motors, one is for running power，the other is for breaking brush power. Saw blade was under the machine，the control stick on driving stand control its height away from ground to adapt to the forest road surface condition. The bushes that are higher than the machine can be controlled by a pilot bar, which can make bushes fall along the pre-designed direction and get rid of obstacles. This structure of self-propelled brush breaker is simple, is easy to maintain, and is operated easily as well.
The main parts of the self-propelled brush breaker have been compeered and tested in this paper, such as pulley, axes, bearing, bond，four link rods and so on, and the main parts have been introduced and explained systemically, and have lubrication ,maintenance and other matters n related in using.
Key words：Self-propelled；brush breaker；the cutting port；the walking port；bridge,；pilot bar
目录
摘要 (Ⅰ)
Abstract (Ⅱ)
第1章绪论 (1)
1.1引言 (1)
1.2除草机的应用范围 (1)
1.3除草机的发展现状 (2)
1.4我国除草机的市场及前景 (6)
1.5除草机的发展方向 (7)
1.6自走式除草机设计的意义 (8)
第2章结构概述 (9)
2.1工作原理 (9)
2.2结构分析 (9)
2.3本章小结 (10)
第3章行走部分设计 (11)
3.1 方案的确定 (11)
3.2 机构选择 (12)
3.3 动力选择 (13)
3.4 主要设计参数 (13)
3.5本章小结 (14)
第4章除草机部分设计 (15)
4.1 方案的确定 (15)
4.2 汽油机输出带轮设计 (15)
4.4 中间传动轴的校核 (20)
4.5中间传动轴轴承的校核 (24)
4.6 中间轴的键的选择和校核 (27)
4.7本章小结 (28)
第5章驾驶台设计 (29)
5.1方案确定 (29)
5.2本章小结 (30)
第6章排障部分设计 (31)
6.1方案确定 (31)
6.2本章小结 (32)
结论 (33)
参考文献 (34)
致谢 (35)
第1章绪论
1.1 引言
随着国家对环保意识的进一步加强，特别是1998 年长江等流域的特大洪水, 给世人敲响了警钟, 我国政府出台了一系列保护生态环境的政策,禁伐天然林,严格控制砍伐人工林。林业产品结构发生了重大变化,伐木工人变成了营林工人,使得林业部门对林业机械的需求也发生了重大变化; 伐木机械需求量急剧减少,以油锯为例, 2007 年全国油锯销量在4.5万台左右, 2008 年下降至3.5万台,2009 年则降2.5万台, 因而营林机械必将有很大的增加。
由于营林作业的种类繁多, 因而营林机械的种类也很多, 本文介绍一种用途广泛、操作简便、使用灵活的营林机械——除草机。
除草机，又称打草机、割草机、机动镰，它是靠高速旋转的锋利刀片切割树木枝桠、藤蔓或半木质化草株，因此，其主要用于林地的杂草清除、低矮灌木割除和树木边缘的修剪，以及中幼林抚育、人工林间伐等。
在林业方面，抚育间伐是我国林业发展的一项重要工作。据统计，我国全国林区总面积的70%(约80万公顷)是中幼林，其中约80%的中幼林未及时进行抚育，即急待抚育的约53万公顷。目前我国中幼林抚育间伐作业只有少量机械，而大部分靠手工劳动，大斧子、油锯、弯把锯伐木，其劳动强度大、生产效率低已不能适应抚育生产的要求。为了提高工作效率，保证幼林抚育管理任务的完成，必须使割灌机配合工作。
随着植树造林的深入，垦区林业已有长足发展，越来越多的人出现在垦区大地上，单靠人工用镰刀抚育管理越来越不适应大面积造林的需要。实践证明，割灌机应用于林业生产，既能减轻工人的劳动强度，又能按季节连续完成各种林业生产任务，节能低耗，是林业生产上一种省工高效的工具。
1.2 除草机的应用范围
1.2.1在园林业的应用
除草机在林业上用于林地清理、幼林和成林抚育、次生林抚育改造等多种作业。要以切割直径18cm以内的多种林木和杂草。其结构紧凑、操作灵便,是一种比较理想
的抚育机械。使用除草机可减轻劳动强度,提高工效、保证作业质量;可加快中幼林的抚育间伐速度,提高森林经营水平,加快林木生长。
在园艺方面,可用于绿化草坪的修剪,特别是小面积草坪如公园、城市、公路、学校等,更显其操作的灵活性。
1.2.2 在农、牧业的应用
在农、牧业上除可用于割草外,更主要的功能是用于收割,装上被割物倒向控制装置,便成为一台小型收割机,可割水稻、小麦、黄豆等农作物,装上皮带轮与脱粒机相配,可用于作物脱粒,还可与水泵相配,作排灌用。因其具有一机多用、重量轻转移方便、利用率高、安装简单特点,故更适用于山地、丘陵地区。
1.3除草机的发展现状
1.3.1 国外除草机械发展现状
国外对除草机的开发研究较早，起点高，水平亦较高，广泛采用现代科学技术，如工程塑料、CDI 无触点电子点火等，整机质量轻，功率大，使用操作灵巧，并形成了系列产品。以德国STIHL公司、SOLO公司为代表的厂家，其产品动力排量从22cc到56.5cc，功率从0.6KW到2.8KW。
日本生产的除草机机型号很多,其中Xenoah杰纳亚割灌机有轻、中和重型三种。轻型有QT20和BCF01,中型的有BCD20、BCD29、FBC12、FBC22、FBC24、FBC26、FBC26和FBC28,重型的只有FBC33。其中,工作部分使用尼龙除草丝、圆锯片和除草刀盘,可用于不同高度枝条的收割。1993年日本研制成功了割灌带宽90cm、且能自动调平驾驶座椅的坡地用自行式割灌机。
前苏联生产的Cekop-3型除草机可用于幼林的抚育、灌木的采伐和割草等。除草机主要由发动机、传动部分和锯木圆锯片组成。工作时操作人员可将除草机背在肩上,用右手操作机器,左手扶着锯切的树木。前苏联制造的MNC大型除草机装在白俄罗斯
型拖拉机上,前部为压灌部分,后部为割灌切碎部分。机器前进时,压灌部分先将灌木压弯压挤在一起,再由割灌装置自根茎处切断,最后由切碎装置将割下的灌木切碎并撒抛在地上,该机可用于大面积的除灌作业。
加拿大Windsor公司最近也生产了一种Enso除灌机,它在割灌装置后面加装了除草剂喷洒装置,能同时进行机械和化学抚育,可大大节省化学药剂的喷洒量。
此外,中小型的灌木收割机还有瑞典制造的帕尔.特内尔B173和胡斯克法尔165R 除草机,后者还带有可以更换的尼龙除草丝转盘。德国制造的FS200AV割灌机上还配有减振装置。拉马尔除灌机悬挂在四轮驱动拖拉机的前方。机器前进时,旋切刀便将前面的灌木切成碎块。
英国制造的大型除草机有萨布列除灌机、12型灌木切碎机、横轴甩锤式除灌机和水平甩锤式除灌机。萨布列除灌机的除灌锯片装在向前伸出的悬臂上,为了保持机器的平衡后部装有配重;锯切部分可以根据需要更换,这种除灌机可锯断直径4～20英寸的树木。20世纪90年代,这些先进国家的灌木收割机械陆续进入我国种植基地。国外先进的灌木收割机械技术比较完善,机具品种齐全,性能可靠,但价格昂贵。目前,欧美各国几乎所有的农机公司都生产灌木收割机械且已形成系列化,能满足各种收割作业的需要。其主要结构、技术性能指标至今没有大的变化,只是在操作舒适性和电子计算机应用方面有所改进。
20世纪90年代，这些先进国家的灌木收割机械陆续进入我国种植基地。国外先进的灌木收割机械技术比较完善，机具品种齐全，性能可靠，但价格昂贵。目前，欧美各国几乎所有的农机公司都生产灌木收割机械且已形成系列化，能满足各种收割作业的需要。其主要结构、技术性能指标至今没有大的变化，只是在操作舒适性和电子计算机应用方面有所改进。下图1-1为国外生产的除草机。
图 1-1
1.3.2国内割灌机械发展现状
我国林木收获机械产业化起步晚,与欧美等发达国家相比在技术、制造手段和工艺等方面都还有一定的差距,主要是产品的品种不全,适应性和配套性差,产品的技术水平比较低。
我国除草机的开发、研究起步于20世纪60年代,目前国内生产厂家仍较少,而且产品质量大,性能落后,品种单一,规格少,不能形成系列产品,无法满足各种用户需求。
1992年原国家林业部下达给黑龙江省木材采运研究所“山地清林机的研制”项目,目的在于研制一种重、中型可提高割灌效率与质量的割灌木设备。2G-200型悬挂式割灌机是“山地清林机的研制”项目的阶段性成果,该机主要是为适应营造短周期工业用材林以及人工速生丰产林发展的需要,它是以J-50履带拖拉机为动力,在拖拉机前悬挂具有仿行特点的多圆锯片的中型割灌木设备。
辽宁省法库县农机推广站对东风-2型小麦收割机进行了设计改造。由于小麦种植量少,设备使用时间短,该机每年绝大部分时间处于闲置状态,对其设计改造后可收获苜蓿。其主要以东风-2型收割机的主机为动力和行走平台,通过重新设计割台、铺放装置和传动连接装置,改造成9GY-2.3型牧草收割机,达到了收割苜蓿的要求。只要更
换割台就可以进行小麦的收割作业。此项研发缩短了苜蓿收割机的研制周期,降低了设计和制造成本,实现了一机多用。
山西省广灵县新特服务部研制成功了柠条收割机和麻黄收割机。其主要用途有柠条类丛林灌木的平茬、收割;桑树、茶树更新换代的平茬;冬青、草坪等园林绿化的草和灌木植物的修整;草原牧草(如红柳、沙柳、花棒、踏郎、紫花苜蓿、沙打旺、草木栖、柠条和篙籽等)的收割。
福建省林科所研制成功的2GB-081型背负式割灌机具有质量轻、振动小、适应性强、用途广、易于综合配套等特点,非常适合广大农村多种经营使用。广西柳州索罗小型动力机厂1999年研发的3GC-1.5割灌机,主要性能指标具有国内先进水平。该割灌机已
在东北林区、各地公园、机关和厂矿等广泛应用。此外,该机还可用于收割南方水稻,深受农民的欢迎。下图1-2，1-3，1-4分别为国内生产的大型割灌机、便携式割灌机和国内外一些割灌机参数及特点的对比。
图 1-2
图 1-3
图 1-4
1.4 我国除草机的市场及前景
1.4.1 在林业方面
抚育间伐是我国林业发展的一项重要工作,所谓抚育间伐,即是在未成熟的林分
中定期而重复地砍伐部分林木,为保留的林木创造良好的环境条件促使其生长发育,一般自幼林郁闭开始到成熟林主伐前的用材要进行3~4次抚育间伐。
据统计,我国全国林分总面积的70%(约80万公顷)是中幼林,其中约80%的中幼林未及时进行抚育,即急待抚育的约53万公顷。目前我国中幼林抚育间伐作业只有少量机械,而大部分靠手工劳动大斧子、弯把锯伐木,其劳动强度大、生产效率低已不能适应抚育生产的要求。
除草机可以切割直径18cm以内的各种林木和杂草,其结构紧凑、重量轻、操作灵活,是一种理想的抚育机械。国家对林业政策的合理调整,林业系统有一大批产业工人从采伐业转向种植业。国家还将投入资金营造生态环保林,特别是中幼林的改造。按1台1公顷,林业系统对割灌机的总需求量在50万台左右,每年需求量在5万台以上。
1.4.2 在园艺方面
从昆明世博会花卉研讨会上了解到，90年代以来，我国草坪业增长率高达30%至40%，至2005年已成为新兴的大产业。按国家建设部规定,2000年城市绿化率要达到30%,城市人均绿地面积要达7平方米,专家按此标准测算,2000年至2005年重点绿化目标有各种堤坝、飞机场、公园、城市居民公共绿地、足球场、高尔夫球场、高速公路边坡等,至少需要植草坪28.25万公顷。在如此大规模的草坪管理、养护,除了需要大量大型剪草车小型草坪剪草机外,割灌机因其操作的灵活性,可以修剪小面积草坪,杂草及陡坡的优点,仍可在草坪养护机械中占有一定的比例,每年需求量在3万台左右。
1.4.3 在农业方面
实现农业机械化是我国在八十年代提出的奋斗目标,目前广泛使用的是大型的联合收割机,主要适用于平原地区大面积农作物收割。由于我国地域辽阔,地理、气候环境复杂多变,农作物的品种繁多,主要有小麦、水稻、高粱、玉米、黄豆等。同时我国有三分之一的山区丘陵,地形复杂,特别是现在实行了分田到户的生产责任制,丘陵地区的农民田地分散、小块、交通不便,无法使用大型的联合收割机。为了让广大农民从繁重的劳动中解脱出来,发展其它农业经济,特别是南方的“双抢”季节,迫切需要一种小型的、操作简单、价格低,既能收割,又可脱粒的收割机器,而割灌机就满足了这种要求。通过对农村市场的促俏,很受农民欢迎预计每年需求量在10万台左右,关
键是做好产品的示范宣传,让农民了解这种既实用,又能买得起的产品。
综上所述,除草机在我国具有广泛的市场,加上草原牧场的需求,每年除草机的需求量可达20万台。
1.5 除草机的发展方向
除草机发展到今天,技术水平日益完善,我们只有充分利用现代科技成果才能使国产除草机达到国际先进水平,以便能在加入世贸组织之后,减免进口除草机对我国市场的冲击。根据我国除草机现状,应朝以下两个方面发展:①提高发动机制造水平,目前我国小型汽油机工艺水平落后,致使发动机在性能方面受到了限制,重量大、功率小。为此应改进、更换现有的生产设备,包括模具设计、制造加工工艺,以达到减轻重量的目的。②发展多品种的系列产品,根据用户的不同,对除草机的功率的要求也不同,林区作业要求的功率较大,要达到2kW以上;而园艺割草相对要求低些,有1kW已能满足使用要求,甚至还可低些;而作为收割、脱粒之用,则要求功率在1.5kW左右。
1.6 自走式林区除草机设计的意义
由于目前国内除草机大多是背负式轻型割灌机，主要用于园林、绿化等地方，功率小，不能用与林区割灌。而大功率除草机都是悬挂在履带式拖拉机上的重型设备，体积庞大，耗油量大，不适合在次生林内清林割灌，也不适合我国国情。因此设计能自走的大功率割灌机势在必行，它能解决背负式割灌机功率小的问题，也能解决机器体积庞大、耗油量大的问题，填补国内此领域的空白。
第2章工作原理和结构
针对所存在的问题，新型自走式除草机的设计目标首先影视其工作原理及其结构能够在农林等苛刻的作业环境下稳步行走，其次才是通过锯片的工作来完成林区除草及农作物收割等作业。
2.1 工作原理
该新型自走式除草机借鉴仿生学原理，采用平行四边形机构和凸轮机构，由汽油机驱动，既保证整机稳步行走，又能使操作人员和各管机构不受到颠簸。在保证稳步行走的前提下，在整机的前下端安装四个不同平面的锯片，由驾驶台控制杆控制其离地高度，以适应不同路况，它们由垂直轴式汽油机提供动力，从而完成割灌和作物收割等作业。该机的排障功能通过顶部的排障杆使高于机器顶部的灌木倒向机器的右侧来实现。
2.2 结构分析
整个机器分为四个部分：行走部分、割灌部分、驾驶台以及排障部分。
行走部分由汽油机、张紧轮、减数器、机架以及四组八个轴向间隔90度的平行四边形机构组成（由于其工作起来类似于动物的“脚”，在以后的叙述中统一为“脚”）。八只脚分别位于行走部分动力的两侧，每侧四个，轴向间隔90度，通过爪牙式离合器与行走部分动力输出轴相连。每侧四只脚交替着地，保证了任何时刻内，两侧各有至少一只脚着地，确保机器平衡。行走部分动力由一个4.8KW的宗申ZS168FB型汽油机提供动力，经过张紧轮离合器，传到齿轮减数箱，最后通过轴向减数器两面输出。
割灌部分由汽油机、皮带轮、中间传动轴、机架、控制机构以及四个不同平面的锯片叠加而成。动力由一个2.9KW的ZS1P60FA型垂直轴式汽油机提供。经过两条三角带传到中间传动轴上并将速度降低一半，再分别传到锯片上，达到了在狭小的空间里变速并传递动力的设计初衷。锯片离地面的高低由位于割灌部分机架两侧的两套平行四边形机构，通过手闸钢丝的牵引实现平行向上运动，并通过棘轮有级提升。松开手闸，在自重作用下实
现向下运动。
驾驶台位于行走部分正上方，通过四组套筒机构与行走部分连接，并且由四个凸轮补偿由行走机构带来的上下震动，通过钢管架和钢丝防护网对操作人员进行保护。驾驶台内设有汽车驾驶座椅，可根据操作人员的身高进行调节。在座椅两边放置了换向操作杆和割灌部分升降控制机构，便于操作。
排障部分位驾驶台顶部，由人手动提供动力。排障杆与位与驾驶台后部的铰链连接，以铰链为中心，在限定的区域内旋转，从而实现将前方高灌木拨到割灌机右侧实现其排障的功能，其动力由人通过拉环和钢丝提供，然后回程动力由一跟拉簧提供，如图2-1所示。

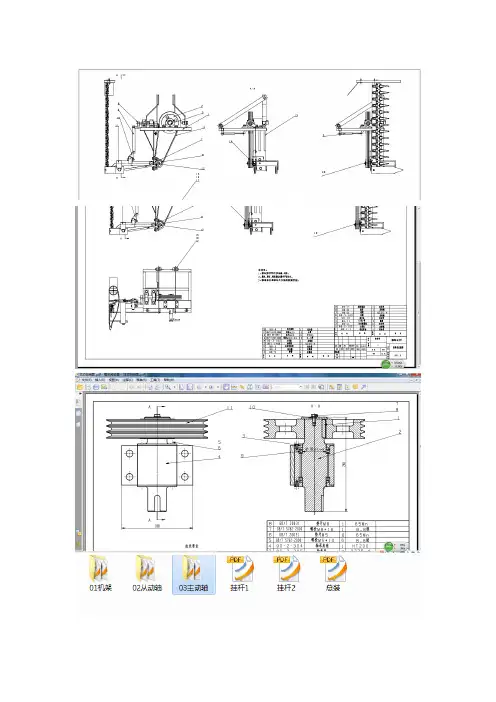

图2-1 自走式除草机
2.3 本章小结
本章介绍了该除草机的工作原理，并对其结构进行了概述，对整个机器的四个部分的结构组成和工作原理进行了介绍，让大家对该设计有一个初步的了解和熟悉。
4.2 汽油机输出带轮设计
（1）计算设计功率ca P
由机械设计手册表8-7查的工作情况系数A P =1.2
kw
p K P A ca 48.39.22.1=?=?=
(4-1）
（2）选择V 带的类型 根据设计功率ca P =3.48kw 和带轮转速1n =3600r/min,由机械设计手册图8-11，初选胶带类型为A 型普通V 带。
（3）确定带轮的基准直径1d ，2d
根据机械设计手册，初选带轮基准直径
由表8-6和表8-8，选1d =100mm
计算大带轮的基准直径：
2d =112(1)n d n ε-=36001800
（1-0.02）?100=196mm （4-2）
由机械设计手册表8-8，取直径系列值2d =200mm
（4）验证带速V V=
11601000d n π?= 3.141003*********???=18.84m/s
（4-3）
在5～25m/s 的范围内,故带速合适。
（5）确定V 带的中心距0a
根据结构需要,取0a =380mm ，因为 122()
d d +=2(100+200)=600m m
（4-4） 120.7()d d +=0.7（100+200）=210mm
因为 210<380<600，故0a 选取合适。
（6）计算带的基准长度d L
0d L =2
120120()2()24d d a d d a π-+++ （4-5）
=2?380+3.14(100200)2?++2
(200100)4380
-?≈1237.6mm 查机械设计手册表8-2，选基准带长d L =1250mm
（7）计算实际中心距a
02d d L L a a -≈+=380+12501237.6
2-=386mm
（4-6）
安装时所需的最小中心距为
d
L a a 015.0min -=
（4-7）
=386-（0.015?1250）
=367.25mm
张紧或补偿伸长所需的最大中心距为 d
L a a 03.0max +=
（4-8）
=386+0.03?1250
=423.5mm
（8）验算小带轮上的包角1α 21118057.3d d a α-=-
?
（4-9） =20010018057.3386--? =165.2
（9）计算V 带的根数Z
L A r ca K K P P P
K P P Z α)(00?+=
（4-10）
因为1d =100mm 和1n =3600r/min,
由机械设计手册表8-4a ，查得单根V 带基本额定功率 0p =2.28kw 额定功率增量
)11(10i b K n K P -=?
（4-11）
由机械设计手册查得弯曲影响系数b K =0.773?310- 由机械设计手册查得传动比系数i K =1.12
得 △1P =0.773?310-?3600（11 1.12-
） =0.3kw
由机械设计手册表8-2，查得带长系数L K =0.93
由机械设计手册表8-5，查得包角系数K α=0.96 得窄V 带根数 L
A r ca K K P P P K P P Z α)(00?+=
（4-12）
96.093.0)3.028.2(48.3??+= =1.51根
取Z=2根
（10）计算单根V 带的初拉力的最小值min 0)(F
2
min 0)15.2(500)(qv ZV P K F ca a +-=
（4-13）
查机械设计手册表8-3，得每米V 带的质量,q=0.10kg/m
得 2m i n 084.181.084
.18248.3)196.05.2(500)(?+??-=F ≈109.6N
应使带的实际初拉力min 00)(F F >
压轴力P F ：
压轴力的最小值为2sin )(2)(1min 0min αF Z F P = （4-14）
=165.2
2109.62sin 2???
=435N
（11）小带轮结构设如图4-2所示：
图4-2小带轮
计算结果总结：
胶带规格：A 型，基准带长1250mm
胶带根数：2根
带轮直径：100mm,200mm
中 心 距：380mm
压 轴 力：435N
（
12）带轮轮缘尺寸的确定：
基 准 宽 度 d b =11.0mm
基准线上槽深 min a h =2.75mm
基准线下槽深 min f h =11.0mm
