高速钢
1. 概述
高速钢High Speed Steels
又名风钢或锋钢，意思是淬火时即使在空气中冷却也能硬化，并且很锋利。它是一种成分复杂的合金钢，含有钨、钼、铬、钒、钴等碳化物形成元素。合金元素总量达10～25%左右。它在高速切削产生高热情况下(约500℃)仍能保持高的硬度，HRC 能在60以上。这就是高速钢最主要的特性——红硬性。而碳素工具钢经淬火和低温回火后，在室温下虽有很高的硬度，但当温度高于200℃时，硬度便急剧下降，在500℃硬度已降到与退火状态相似的程度，完全丧失了切削金属的能力，这就限制了碳素工具钢制作切削工具用。而高速钢由于红硬性好，弥补了碳素工具钢的致命缺点，可以用来制造切削工具。
高速钢的热处理工艺较为复杂，必须经过退火、淬火、回火等一系列过程。退火的目的是消除应力，降低硬度，使显微组织均匀，便于淬火。退火温度一般为860～880℃。淬火时由于它的导热性差一般分两阶段进行。先在800～850℃预热(以免引起大的热应力)，然后迅速加热到淬火温度1190～1290℃（不同牌号实际使用时温度有区别），后油冷或空冷或充气体冷却。工厂均采用盐炉加热，现真空炉使用也相当广泛。淬火后因内部组织还保留一部分(约30%)残余奥氏体没有转变成马氏体，影响了高速钢的性能。为使残余奥氏体转变，进一步提高硬度和耐磨性，一般要进行2～3次回火，回火温度560℃，每次保温1小时。
(1)生产制造方法：通常采用电炉生产，近来曾采用粉末冶金方法生产高速钢，使碳化物呈极细小的颗粒均匀地分布在基体上，提高了使用寿命。
(2)用途：用于制造各种切削工具。如车刀、钴头、滚刀、机用锯条及要求高的模具等。
2. 主要生产厂
我国上钢五厂、河冶科技是生产高速钢的主要生产厂。
3. 主要进口生产国家
我国主要从日本、俄罗斯、德国、奥地利、法国、乌克兰、巴西等国进口。
4. 种类
有钨系高速钢、钼系高速钢和钴系高速钢三大类。钨系高速钢有W 18 CR 4 V,钼系高速钢有Ｗ 6 Mo 5 Cr 4 V 2 ，钴系高速钢有Ｗ6Mo 5Cr 4 V 2Co5、Ｗ 2 Mo 9 Cr 4 V Co 8等。
5. 规格和外观质量
规格主要有圆钢和方钢、板材。钢材的表面要加工良好，不得有肉眼可见的裂纹、折叠、结疤和发纹。冷拔钢材表面应洁净、光滑、无夹杂和氧化皮等。
6. 化学成分
我国国标和日本工业标准中主要钢号的化学成分如表6—7—26。
. 物理性能
高速钢一般不做抗拉强度检验，而以金相、硬度检验为主。钨系和钼系高速钢经正确的热处理后，洛氏硬度能达到63以上，钴系高速钢在65以上。钢材的酸浸低倍组织不得有肉眼可见的缩孔、翻皮。中心疏松，一般疏松应小于1级。金相检验的内容主要包括脱碳层、显微组织和碳化物不均匀度3个项目。高速钢不应有明显的脱碳。显微组织不得有鱼骨状共晶莱氏体存在。高速钢中碳化物不均匀度对质量影响最大，目前冶金和机械部门对碳化物不均匀度的级别十分重视。根据钢的不同用途可对碳化物不均匀度提出不同的级别要求，通常情况下应小于3级。
8. 包装
成捆交货，用铁丝捆扎，并有标牌标明炉号，规格等印记。但对冷轧钢还要涂防锈油，并用防潮纸包裹。对银亮钢还应装箱。
9. 注意事项
检验高速钢碳化物不均匀度与试样的腐蚀时间有关。有关标准中只提出腐蚀要适当不能过腐蚀，这一点往往被人们所忽视。实践证实，如果发生了过腐蚀，就会将碳化物染黑，表现出不均匀程度改善的假相，就可能将质量不好的高速钢误判为优质钢，这一点尤为重要。
高速钢是一种含多量碳(C)、钨(W)、钼(Mo)、铬(Cr)、钒(V)等元素的高合金钢，热处理后具有高热硬性。当切削温度高达600℃以上时，硬度仍无明显下降，用其制造的刀具切削速度可达每分钟60米以上，而得其名。高速钢按化学成分可分为普通高速钢及高性能高速钢，按制造工艺可分为熔炼高速钢及粉末冶金高速钢。
普通高速钢
高速钢是制造形状复杂、磨削困难的刀具的主要材料。
普通高速钢可满足一般需求。常见的普通高速钢有两种，钨系高速钢和钨钼系高速钢。
钨系高速钢
典型牌号为w18Cr4V，热处理硬度可达63-66HRC，抗弯强度可达3500MPa，可磨性好。
? 钨钼系高速钢
典型牌号为W6Mo5Cr4V2，目前正在取代钨系高速钢，具有碳化物细小分布均匀，耐磨性高，成本低等一系列优点。热处理硬度同上，抗弯强度达4700MPa，韧性及热塑性比w18Cr4V提高50％。常用于制造各种工具，例如钻头、丝锥、铣刀、铰刀、拉刀、齿轮刀具等，可以满足加工一般工程材料的要求。只是它的脱碳敏感性稍强。
另一牌号的普通高速钢为W9Mo3Cr4V，这是中国近几年发展起来的新品种。强度及热塑性略高于W6Mo5Cr4V2，硬度为HRC63-64，与韧性相配合，容易轧制、锻造，热处理工艺范围宽，脱碳敏感性小，成本更低。这三个牌号的普通高速钢在中国市场的比例分别为:W18Cr4V，16.5％；W6Mo5Cr4V2,
69％;W9Mo3Cr4V,11％。
高性能高速钢
高性能高速钢具有更好的硬度和热硬性，这是通过改变高速钢的化学成分，提高性能而发展起来的新品种。它具有更高的硬度、热硬性，切削温度达摄氏650
度时，硬度仍可保持在60HRC以上。耐用性为普通高速钢的1.5-3倍，适用于制造加工高温合金、不锈钢、钛合金、高强度钢等难加工材料的刀具。
主要品种有4种，分别为高碳系高速钢、高钒系高速钢、含钴系高速钢和铝高速钢。
? 高碳系高速钢
牌号为9w18Cr4V，因含碳量高(0.9％)，故硬度、耐磨性及热硬性都比较好。用其制造的刀具在切削不锈钢、耐热合金等难加工材料时，寿命显著提高，但其抗弯强度为3000MPa，冲击韧性较低，热处理工艺要求严格。
? 高钒系高速钢
牌号有W12Cr4V4Mo及W6Mo5Cr4V3(美国牌号M3)，含钒量达3-4％，使耐磨性大大提高，但随之带来的是可磨性变差。高钒系高速钢的使用及发展还需要依赖于磨削工艺及砂轮技术的发展。
? 钴高速钢
牌号有W2Mo9Cr4VCo8(美国牌号M42)。其特点为：含钒量不高(1％)，含钴量高(8％)，钴能促使碳化物在淬火加热时更多地溶解在基体内，利用高的基体硬度来提高耐磨性。这种高速钢硬度、热硬性、耐磨性及可磨性都很好。热处理硬度可达67-70HRC，但也有采取特殊热处理方法，得到67-68HRC硬度，使其切削性能(特别是间断切削)得到改善，提高冲击韧性。钴高速钢可制成各种刀具，用于切削难加工材料效果很好，又因其磨削性能好，可制成复杂刀具，国际上用得很普遍。但中国钴资源缺乏，钴高速钢价格昂贵，约为普通高速钢的5-8倍。? 铝高速钢
牌号为W6Mo5Cr4V2Al、W6Mo5Cr4V5SiNbAl等,主要加入铝(Al)和硅(Si)、铌(Nb)元素，来提高热硬性、耐磨性。适合中国资源情况，价格较低。热处理硬度可达到68HRC，热硬性也不错。但是这种钢易氧化及脱碳，可塑性、可磨性稍差，仍需改进。国际市场上高性能高速钢使用量已经超过普通高速钢25-30％。粉末冶金高速钢
粉末冶金高速钢及其制品。
近几年来高速钢的最大变革就是发展了粉末冶金高速钢，它的能优于熔炼高速钢。用高压氩气或氮气雾化熔融高速钢水，得到细小高速钢粉末，筛选后为
0.4mm以下的颗粒；在真空(0.04Hg)状态下，密闭烧结达到密度65％；再在1100℃高温、300MPa高压下制成密度100％的钢坯，然后锻轧成钢材，这样有效地解决了熔炼高速钢在铸锭时要产生粗大碳化物偏析的问题，而它无论截面多大，其碳化物级别均为一级。碳化物晶粒极细，小于0.002mm，而熔炼高速钢碳化物晶粒为0.008-0.02mm。
牌号为APM T15的粉末冶金高速钢，它的强度、韧性分别是同化学成分的熔炼高速钢的2倍及2.5倍。尽管含钒量达5％，但由于碳化物晶粒细，可磨性依然很好。高温热硬度也比熔炼高速钢提高0.5-1HRC。
又由于其物理机械性能高度各向同性，淬火变形小。碳化物颗粒均匀分布的表面较大，不易从刀具的切削刃上剥落，小尺寸刀具耐磨性提高1.5-2倍，大尺寸刀具提高20-30％。
粉末冶金高速钢具有良好的力学性能，适合制造：间断切削条件下易崩刃的刀具、强度高而切削刃又必须锋利的刀具，如插齿刀、滚刀、铣刀，高压动载荷下使用的刀具。
它的碳化物偏析小，晶粒细，可磨性好，适合制造：大尺寸刀具、精密刀具、复杂刀具。这类材料的高温热硬度高，又适合制造难加工材料所用的刀具，确实是面面俱到。
粉末冶金高速钢生产过程较复杂，造价较高。中国钢厂提供的品种较少，市场用量也很少。国际上著名钢厂如美国Crucible公司已可提供近二十种粉末冶金高速钢，日本神户制钢所、日立金属公司均可提供近十种粉末冶金高速钢，供应量也在迅速增长。日本著名的OSG公司用粉末冶金高速钢制造了钻头、铣刀、丝锥，NACHI公司制造了滚刀、插齿刀、剃齿刀。有理由相信技术性能高的粉末冶金高速钢将会得到更广泛的应用，为金属加工业带来新的发展。
高速钢的市场定位及发展趋势
高速钢材料按制造工艺可分为熔炼高速钢及粉末冶金高速钢。
自二十世纪初发现高速钢以来，对现代工业发展起到了重要作用。可以说没有高速钢，就没有现代的金属加工业。尽管六十年代起，硬质合金等材料崛起，但是对于制造形状复杂、磨削困难的刀具，如拉刀、剃齿刀、插齿刀等，高速钢始终处于主导地位。特别是要求刀具具备高韧性时，就非高速钢莫属了。
高速钢的主要应用领域是机械和工具制造业，必然要适应这个行业的发展，近几年来机械加工采用了高速度的数控机床，例如加工中心、车削中心等，金属切削速度越来越快，要求刀具必须具有高速使用性能，即热硬性、耐磨性、冲击韧性要好，因此，厂家纷纷研发符合上述要求的高速钢材料。
在机加工费用中，材料约占15-20％，刀具约占25-35％。用户对刀具的选用也越来越趋向合理，即选用性能与价格比好的刀具。
高速钢刀具占主导地位的领域，如精密零件、复杂零件、成形加工零件的市场也越来越大，对可磨性的要求也越来越高。
高速钢-走过一个世纪的钢种，应瞄准特定市场空间，提高自身技术含量，去抗衡其它材料的挑战。
中国牌号习惯名称相似ISO牌号淬、回火硬度HRC 抗弯强度MPa 冲击韧性
MJ/m2 600℃下的硬度HRC
W18Cr4V T1 HS18-0-1 62-65 3430 0.29 50.5
W6Mo5Cr4V2 M2 HS6-5-2 63-66 3500-4000 0.30-0.40 47-48
W6Mo5Cr4V3 M3 HS6-5-3 65-67 3200 0.25 51.7
W9Mo3Cr4V 64-66 4000-4500 0.35-0.40
W6Mo5Cr4V2Co5 HS6-5-2-5 65-66 3000 0.30 54
W10Mo4Cr4V3Co10 HS10-4-3-10 67-69 2350 55.5
W2Mo9Cr4V2Co8 HS2-9-2-8 66-68 2700-3800 0.23-0.35 55 W7Mo4Cr4V2Co5 M41 HS7-4-2-5 66-68 2500-3000 0.23-0.35 54 W12Cr4VCo5 HS12-0-1-5 66-68 3000 0.25 54
W6Mo5Cr4V2Al 501钢66-69 3000-4100 0.25-0.30 55-56
110W1.5Mo9.5Cr4VCo8 M42 67-69 2650-3730 0.23-0.29 55.2 W10Mo4Cr4VAl 5F6钢68-69 3010 0.20 54.2
一、各牌号碳素结构钢的主要用途: 1.牌号Q195，含碳量低，强度不高，塑性、韧性、加工性能和焊接性能好。用于轧制薄板和盘条。冷、热轧薄钢板及以其为原板制成的镀锌、镀锡及塑料复合薄钢板大量用用屋面板、装饰板、通用除尘管道、包装容器、铁桶、仪表壳、开关箱、防护罩、火车车厢等。盘条则多冷拔成低碳钢丝或经镀锌制成镀锌低碳钢丝，用于捆绑、张拉固定或用作钢丝网、铆钉等。 2.牌号Q215，强度稍高于Q195钢，用途与Q195大体相同。此外，还大量用作焊接钢管、镀锌焊管、炉撑、地脚螺钉、螺栓、圆钉、木螺钉、冲制铁铰链等五金零件。 3.牌号Q235，含碳适中，综合性能较好，强度、塑性和焊接等性能得到较好配合，用途最广泛。常轧制成盘条或圆钢、方钢、扁钢、角钢、工字钢、槽钢、窗框钢等型钢，中厚钢板。大量用用建筑及工程结构。用以制作钢筋或建造厂房房架、高压输电铁塔、桥梁、车辆、锅炉、容器、船舶等，也大量用作对性能要求不太高的机械零件。C、D级钢还可作某些专业用钢使用。 4.牌号Q255，性能与Q235差不多，强度稍有提高，塑性有所降低。应用不如Q235广泛，主要 用作铆接与检接结构。 5.牌号Q275，强度、硬度较高，耐磨性较好。用于制造轴类、农业机具、耐磨零件、钢轨接头夹板、垫板、车轮、轧辊等。 (二)各牌号低合金高强度结构钢的主要用途 低合金高强度结构钢旧标准称低合金结构钢，又叫普通低合金结构钢。 1.牌号Q295钢，钢中只含有极少量的合金元素，强度不高，但有良好的塑性、冷弯、焊接及耐蚀性能。主要用于建筑结构，工业厂房，低压锅炉，低、中压化工容器，油罐，管道，起重机，拖拉机，车辆及对强度要求不高的一般工程结构。 2.牌号Q345、Q390钢，综合力学性能好，焊接性能、冷热加工性能和耐蚀性能均好，C、 D、E级钢具有良好的低温韧性。主要用于船舶，锅炉，压力容器，石油储罐，桥梁，电站设备，起重运输机械及其他较高载荷的焊接结构件。
我国在此是以钢材的用途分类作为表示方法分类的基础： 1）碳素结构钢： 表示方法：Q+数字+（质量等级符号）+（脱氧方法符号）+（专门用途的符号） ①钢号冠以“Q”，代表钢材的屈服点； ②“Q”后面的数字表示屈服点数值，单位是MPa。例如Q235表示屈服点（σs）为235 MPa的碳素结构钢； ③必要时钢号后面可标出表示质量等级和脱氧方法的符号。 质量等级符号分别为A、B、C、D。 脱氧方法符号：F表示沸腾钢；b表示半镇静钢：Z表示镇静钢；TZ表示特殊镇静钢，镇静钢可不标符号，即Z和TZ都可不标。例如Q235-AF表示A级沸腾钢。专门用途的碳素钢：例如桥梁钢、船用钢等，基本上采用碳素结构钢的表示方法，但在钢号最后附加表示用途的字母。 2）优质碳素结构钢 表示方法：数字+（元素符号）+（脱氧方法符号）+（专门用途的符号） ①钢号开头的两位数字表示钢的碳含量，以平均碳含量的万分之几表示，例如平均碳含量为0.45%的钢，钢号为“45”，它不是顺序号，所以不能读成45号钢。 ②锰含量较高的优质碳素结构钢，应将锰元素标出，例如50Mn。 ③沸腾钢、半镇静钢及专门用途的优质碳素结构钢应在钢号最后特别标出，例如平均碳含量为0.1%的半镇静钢，其钢号为10b。 3）碳素工具钢 表示方法：字母T+数字+（元素符号）+（质量等级符号） ①钢号冠以“T”，以免与其他钢类相混。 ②钢号中的数字表示碳含量，以平均碳含量的千分之几表示。例如“T8”表示平均碳含量为0.8%。 ③锰含量较高者，在钢号最后标出“Mn”，例如“T8Mn”。 ④高级优质碳素工具钢的磷、硫含量，比一般优质碳素工具钢低，在钢号最后加注字母“A”，以示区别，例如“T8MnA”。 4）易切削钢 表示方法：字母Y+数字+（元素符号） ①钢号冠以“Y”，以区别于优质碳素结构钢。 ②字母“Y”后的数字表示碳含量，以平均碳含量的万分之几表示，例如平均碳含量为0.3%的易切削钢，其钢号为“Y30”。 ③锰含量较高者，亦在钢号后标出“Mn”，例如“Y40Mn”。 5）合金结构钢
高速钢种类详解 简介：高速钢又名风钢或锋钢，意思是淬火时即使在空气中冷却也能硬化，并且很锋利。它是一种成分复杂的合金钢，含有钨、钼、铬、钒等碳化物形成元素。合金元素总量达10～25%左右。它在高速切削产生高热情况下(约500℃)仍能保持高的硬度，HRC能在60以上。这就是高速钢最主要的特性——红硬性。而碳素工具钢经淬火和低温回火后，在室温下虽有很高的硬度，但当温度高于200℃时，硬度便急剧下降，在500℃硬度已降到与退火状态相似的程度，完全丧失了切削金属的能力，这就限制了碳素工具钢制作切削工具用。而高速钢由于红硬性好，弥补了碳素工具钢的致命缺点，可以用来制造切削工具。 高速钢的热处理工：艺较为复杂，必须经过退火、淬火、回火等一系列过程。退火的目的是消除应力，降低硬度，使显微组织均匀，便于淬火。退火温度一般为860～880℃。淬火时由于它的导热性差一般分两阶段进行。先在800～850℃预热(以免引起大的热应力)，然后迅速加热到淬火温度1220～1250℃，后油冷。工厂均采用盐炉加热。淬火后因内部组织还保留一部分(约30%)残余奥氏体没有转变成马氏体，影响了高速钢的性能。为使残余奥氏体转变，进一步提高硬度和耐磨性，一般要进行2～3次回火，回火温度560℃，每次保温1小时。 高速钢种类： 有钨系高速钢和钼系高速钢两大类。钨系高速钢有W18Cr4V,钼系高速钢有W6Mo5Cr4V等。规格主要有圆钢和方钢。钢材的表面要加工良好，不得有肉眼可见的裂纹、折叠、结疤和发纹。冷拔钢材表面应洁净、光滑、无夹杂和氧化皮等。 高速钢是一种含多量碳(C)、钨(W)、钼(Mo)、铬(Cr)、钒(V)等元素的高合金钢，热处理后具有高热硬性。当切削温度高达600℃以上时，硬度仍无明显下降，用其制造的刀具切削速度可达每分钟60米以上，而得其名。高速钢按化学成分可分为普通高速钢及高性能高速钢，按制造工艺可分为熔炼高速钢及粉末冶金高速钢。 普通高速钢 图一：高速钢是制造形状复杂、磨削困难的刀具的主要材料。
●Q+最低屈服强度值+质量等级符号+脱氧方法符号 ●Q表示“屈服强度”；屈服强度值单位是MPa； ●质量等级符号为A、B、C、D、E。由A到E，其P、S含量依次下降，质量提高。 ●脱氧方法符号: 沸腾钢—F；镇静钢—Z；半镇静钢—b；特殊镇静钢—TZ。 ●如碳素结构钢牌号表示为Q235AF、Q235BZ。 ●低合金高强度结构钢都是镇静钢或特殊镇静钢，其牌号中没有表示脱氧方法的符 号。如Q345C。 ●根据需要，低合金高强度结构钢的牌号也可以采用两位阿拉伯数字（表示平均含碳 量的万分之几）和化学元素符号，按顺序表示，如16Mn。 ●*说明：通常情况下，屈服强度值小300MPa时为碳素结构钢，大于300MPa时为 低合金高强度钢。 ●2、优质碳素结构钢 ●牌号用两位数字表示。 ●这两位数字表示钢平均含碳量的万分之几。 ●如45钢—平均含碳量为万分之四十五（即0.45%）的优质碳素结构钢。 ●*说明： ●①含Mn量为0.7~1.0%时，在两位数字后加元素符号“Mn”，如40Mn。 ●②对于沸腾钢和半镇静钢, 在钢号后分别加字母F和b，如08F、10b。 ●③高级优质钢在钢号后加字母A，如20A。 ●3、合金结构钢和合金弹簧钢 ●两位数字（表示平均含碳量的万分之几）+合金元素符号+该元素百分含量数字+…… ●当合金元素的平均含量小于1.50%时，只标元素符号，不标含量； ●当合金元素的平均含量为1.50~2.49%、2.50~ 3.49%、3.50~4.49%、4.50~5.49%、…… 时，在相应的合金元素符号后标2、3、4、5 ……等数字。如20CrNi3。 ●高级优质钢在牌号后加字母A，如60Si2MnA。 ●特级优质钢在牌号后加字母E，如30CrMnSiE
1）.各牌号钢的主要性能和用途 一、各牌号碳素结构钢的主要用途: 1.牌号Q195，含碳量低，强度不高，塑性、韧性、加工性能和焊接性能好。用于轧制薄板和盘条。冷、热轧薄钢板及以其为原板制成的镀锌、镀锡及塑料复合薄钢板大量用用屋面板、装饰板、通用除尘管道、包装容器、铁桶、仪表壳、开关箱、防护罩、火车车厢等。盘条则多冷拔成低碳钢丝或经镀锌制成镀锌低碳钢丝，用于捆绑、张拉固定或用作钢丝网、铆钉等。 2.牌号Q215，强度稍高于Q195钢，用途与Q195大体相同。此外，还大量用作焊接钢管、镀锌焊管、炉撑、地脚螺钉、螺栓、圆钉、木螺钉、冲制铁铰链等五金零件。 3.牌号Q235，含碳适中，综合性能较好，强度、塑性和焊接等性能得到较好配合，用途最广泛。常轧制成盘条或圆钢、方钢、扁钢、角钢、工字钢、槽钢、窗框钢等型钢，中厚钢板。大量用用建筑及工程结构。用以制作钢筋或建造厂房房架、高压输电铁塔、桥梁、车辆、锅炉、容器、船舶等，也大量用作对性能要求不太高的机械零件。C、D级钢还可作某些专业用钢使用。 4.牌号Q255，性能与Q235差不多，强度稍有提高，塑性有所降低。应用不如Q235广泛，主要用作铆接与检接结构。 5.牌号Q275，强度、硬度较高，耐磨性较好。用于制造轴类、农业机具、耐磨零件、钢轨接头夹板、垫板、车轮、轧辊等。 二、各牌号低合金高强度结构钢的主要用途： 低合金高强度结构钢旧标准称低合金结构钢，又叫普通低合金结构钢。 1.牌号Q295钢，钢中只含有极少量的合金元素，强度不高，但有良好的塑性、冷弯、焊接及耐蚀性能。主要用于建筑结构，工业厂房，低压锅炉，低、中压化工容器，油罐，管道，起重机，拖拉机，车辆及对强度要求不高的一般工程结构。 2.牌号Q345、Q390钢，综合力学性能好，焊接性能、冷热加工性能和耐蚀性能均好，C、 D、E级钢具有良好的低温韧性。主要用于船舶，锅炉，压力容器，石油储罐，桥梁，电站设备，起重运输机械及其他较高载荷的焊接结构件。 3.牌号Q420钢，强度高，特别是在正火或正火加回火状态有较高的综合力学性能。主要用于大型船舶，桥梁，电站设备，中、高压锅炉，高压容器，机车车辆，起重机械，矿山机械及其他大型焊接结构件。 4.牌号Q460钢，强度最高，在正火，正火加回火或淬火加回火状态有很高的综合力学性能，全部用铝补充脱氧，质量等级为C、D、E级，可保证钢的良好韧性的备用钢种。用于各种大型工程结构及要求强度高，载荷大的轻型结构。 三、优质碳素结构钢的特性和用途： 优持碳素结构钢简称碳结钢、俗称优钢。是各种机器的零部件制造用钢。 1. 08和08F钢，用于轧制薄板，深冲制品、油桶、高级搪瓷制品，也可用于制作管子，垫片及心部强度要求不高的渗碳和氰化零件，电焊条等。 2. 10和10F钢，用4mm以下冷压深冲制品，如深冲器皿、炮弹弹体。也可制造锅炉管、油桶顶盖及钢带、钢丝、焊接件、机械零件。 3. 15和15F钢，用于制造机械上的渗碳零件、紧固零件、冲锻模件及不需热处理的低负荷零件，如螺栓、螺钉、法兰盘及化工机械用贮器、蒸汽锅炉等。 4. 20钢，用于不经受很大应力而要求韧性的各种机械零件，如拉杆、轴套、螺钉、起重钩等；也可用于制造在60大气压、450℃以下非腐蚀介质中使用的管子、导管等；还可以用于
一、我国钢号表示方法概述 钢的牌号简称钢号，是对每一种具体钢产品所取的名称，是人们了解钢的一种共同语言。我国的钢号表示方法，根据国家标准《钢铁产品牌号表示方法》（GB221-79）中规定，采用汉语拼音字母、化学元素符号和阿拉伯数字相结合的方法表示。即： ①钢号中化学元素采用国际化学符号表示，例如Si,Mn,Cr……等。混合稀土元素用“RE”（或“Xt”）表示。 ②产品名称、用途、冶炼和浇注方法等，一般采用汉语拼音的缩写字母表示，见表。 ③钢中主要化学元素含量（%）采用阿拉伯数字表示。表：GB标准钢号中所采用的缩写字母及其涵义
二、我国钢号表示方法的分类说明 1．碳素结构钢 ①由Q+数字+质量等级符号+脱氧方法符号组成。它的钢号冠以“Q”，代表钢材的屈服点，后面的数字表示屈服点数值，单位是MPa例如Q235表示屈服点（σs）为235 MPa的碳素结构钢。 ②必要时钢号后面可标出表示质量等级和脱氧方法的符号。质量等级符号分别为A、B、C、D。脱氧方法符号：F 表示沸腾钢；b表示半镇静钢：Z表示镇静钢；TZ表示特殊镇静钢，镇静钢可不标符号，即Z和TZ都可不标。例如Q235-AF表示A级沸腾钢。 ③专门用途的碳素钢，例如桥梁钢、船用钢等，基本上采用碳素结构钢的表示方法，但在钢号最后附加表示用途的字母。 2．优质碳素结构钢 ①钢号开头的两位数字表示钢的碳含量，以平均碳含量的万分之几表示，例如平均碳含量为0.45%的钢，钢号为“45”，它不是顺序号，所以不能读成45号钢。 ②锰含量较高的优质碳素结构钢，应将锰元素标出，例如50Mn。 ③沸腾钢、半镇静钢及专门用途的优质碳素结构钢应在钢号最后特别标出，例如平均碳含量为0.1%的半镇静钢，其钢号为10b。 3．碳素工具钢 ①钢号冠以“T”，以免与其他钢类相混。 ②钢号中的数字表示碳含量，以平均碳含量的千分之几表示。例如“T8”表示平均碳含量为0.8%。 ③锰含量较高者，在钢号最后标出“Mn”，例如“T8Mn”。 ④高级优质碳素工具钢的磷、硫含量，比一般优质碳素工具钢低，在钢号最后加注字母“A”，以示区别，例如 “T8MnA”。 4．易切削钢 ①钢号冠以“Y”，以区别于优质碳素结构钢。 ②字母“Y”后的数字表示碳含量，以平均碳含量的万分之几表示，例如平均碳含量为0.3%的易切削钢，其钢号为“Y30”。 ③锰含量较高者，亦在钢号后标出“Mn”，例如“Y40Mn”。 5．合金结构钢 ①钢号开头的两位数字表示钢的碳含量，以平均碳含量的万分之几表示，如40Cr。 ②钢中主要合金元素，除个别微合金元素外，一般以百分之几表示。当平均合金含量＜1.5%时，钢号中一般只标出元素符号，而不标明含量，但在特殊情况下易致混淆者，在元素符号后亦可标以数字“1”，例如钢号“12CrMoV”和
钢材牌号表示方法 钢的牌号简称钢号，是对每一种具体钢产品所取的名称，是人们了解钢的一种共同语言。我国的钢号表示方法，根据国家标准《钢铁产品牌号表示方法》（GB221-79）中规定，采用汉语拼音字母、化学元素符号和阿拉伯数字相结合的方法表示。即： ①钢号中化学元素采用国际化学符号表示，例如Si,Mn,Cr……等。混合稀土元素用“RE”（或“Xt”）表示。 ②产品名称、用途、冶炼和浇注方法等，一般采用汉语拼音的缩写字母表示，见表。 ③钢中主要化学元素含量（%）采用阿拉伯数字表示。 GB标准钢号中所采用的缩写字母及其涵义 名称汉字符号字体位置名称汉字符号字体位置 屈服点屈 Q 大写头多层或高压容器用钢高层 gc 小写尾 沸腾钢沸 F 大写尾铸钢铸钢 ZG 大写头 半镇静钢半 b 小写尾轧辊用铸钢铸辊 ZU 大写头 镇静钢镇 Z 大写尾地质钻探钢管用钢地质 DZ 大写头 特殊镇静钢特镇 TZ 大写尾电工用热轧硅钢电热 DR 大写头 氧气转炉（钢）氧 Y 大写中电工用冷轧无取向硅钢电无 DW 大写头 碱性空气转炉（钢）碱 J 大写中电工用冷轧取向硅钢电取 DQ 大写头 易切削钢易 Y 大写头电工用纯铁电铁 DT 大写头 碳素工具钢碳 T 大写头超级超 C 大写尾 滚动轴承钢滚 G 大写头船用钢船 C 大写尾 焊条用钢焊 H 大写头桥梁钢桥 q 小写尾 高级（优质钢）高 A 大写尾锅炉钢锅 g 小写尾 特级特 E 大写尾钢轨钢轨 U 小写头 铆螺钢铆螺 ML 大写头精密合金精 J 大写中 锚链钢锚 M 大写头耐蚀合金耐蚀 NS 大写头 矿用钢矿 K 大写尾变形高温合金高合 GH 大写头 汽车大梁用钢梁 L 大写尾铸造高温合金 K 大写头 压力容器用钢容 R 大写尾 ※1．碳素结构钢 ①由Q+数字+质量等级符号+脱氧方法符号组成。它的钢号冠以“Q”，代表钢材的屈服点，后面的数字表示屈服点数值，单位是MPa例如Q235表示屈服点（σs）为235 MPa 的碳素结构钢。 ②必要时钢号后面可标出表示质量等级和脱氧方法的符号。质量等级符号分别为A、B、 C、D。脱氧方法符号：F表示沸腾钢；b表示半镇静钢：Z表示镇静钢；TZ表示特殊镇静钢，镇静钢可不标符号，即Z和TZ都可不标。例如Q235-AF表示A级沸腾钢。 ③专门用途的碳素钢，例如桥梁钢、船用钢等，基本上采用碳素结构钢的表示方法，
精心整理根据《钢铁产品牌号表示方法》GB221-2000的规定，我国钢铁产品牌号一般采用汉语拼音字母、国际化学元素符号及阿拉伯数字结合起来表示。 1碳素结构钢的具体牌号 Q195-Q195F、Q195b、Q195 同，并与碳素结构钢的牌号组成工程用钢的系列。低合金高强度结构钢按脱氧方法分为镇静钢和特殊镇静钢，但在牌号中没有表示脱氧方法的符号。 1)通用低合金高强度结构钢牌号组成
Q295-Q295A、Q295B Q345-Q345A、Q345B、Q345C、Q345D、Q345E Q390-Q390A、Q390B、Q390C、Q390D、Q390E Q420-Q420A、Q420B、Q420C、Q420D、Q420E 08F、10F、15F、08、10、15、20、25、30、35、40、45、50、55、60、65、70、75、80、85、15Mn、20Mn、25Mn、30Mn、35Mn、40Mn、45Mn、50Mn、60Mn、65Mn、70Mn 共31个。 4易切削结构钢
易切削结构钢分加硫易切削钢、加硫磷易切削钢、加铅易切削钢、加钙易切削钢、加硫碳锰易切削钢等。牌号用规定的符号和阿拉伯数字表示。即以“易”的汉语拼音首位字母“Y”打头，其后用两位阿拉伯数字表示碳含量的万分数。 具体牌号有：Y12、Y12Pb、Y15、Y15Pb、Y20、Y30、Y35、Y40Mn、Y45Ca共9个牌号。 35CrMnSiA、20CrMnMo、40CrMnMo 、20CrMnTi、40CrMnTi、20CrNi、40CrNi、45CrNi、50CrNi、12CrNi2、12CrNi3、20CrNi3、30CrNi3、37CrNi3、12Cr2Ni4、20Cr2Ni4、20CrNiMo、40CrNiMoA、18CrNiMnMoA、45CrNiMoVA、18Cr2Ni4WA、25Cr2Ni4WA共77个。
常用钢铁牌号汇总 名称符号位置名称符号位置 碳素结构钢Q头桥梁用钢q尾 低合金高强度钢Q头锅炉用钢g尾 易切削钢Y头焊接气瓶用钢HP尾 碳素工具钢T头车辆车轴用钢LZ头 (滚珠)轴承钢G头机车车轴用钢JZ头 焊接用钢H头沸腾钢F尾 铆螺钢ML头半镇静钢b尾 船用钢国际符号镇静钢Z尾 汽车大梁用钢L尾特殊镇静钢TZ尾 压力容器用钢R尾质量等级 A.B.C.D.E尾 常用钢产品的名称、用途、特性和工艺方法表示符号（GB/T 221—2000）l1、碳素结构钢和低合金高强度钢 l Q+最低屈服强度值+质量等级符号+脱氧方法符号 l Q表示“屈服强度”；屈服强度值单位是MPa； l质量等级符号为A、B、C、D、E。由A到E，其P、S含量依次下降，质量提高。 l脱氧方法符号: 沸腾钢—F；镇静钢—Z；半镇静钢—b；特殊镇静钢—TZ。 l如碳素结构钢牌号表示为Q235AF、Q235BZ。 l低合金高强度结构钢都是镇静钢或特殊镇静钢，其牌号中没有表示脱氧方法的符号。如Q345C。 l根据需要，低合金高强度结构钢的牌号也可以采用两位阿拉伯数字（表示平均含碳量的万分之几）和化学元素符号，按顺序表示，如16Mn。 l*说明：通常情况下，屈服强度值小300MPa时为碳素结构钢，大于300MPa 时为低合金高强度钢。 l2、优质碳素结构钢 l牌号用两位数字表示。 l这两位数字表示钢平均含碳量的万分之几。 l如45钢—平均含碳量为万分之四十五（即0.45%）的优质碳素结构钢。 l*说明： l①含Mn量为0.7~1.0%时，在两位数字后加元素符号“Mn”，如40Mn。 l②对于沸腾钢和半镇静钢, 在钢号后分别加字母F和b，如08F、10b。 l③高级优质钢在钢号后加字母A，如20A。 l3、合金结构钢和合金弹簧钢 l两位数字（表示平均含碳量的万分之几）+合金元素符号+该元素百分含量
DC01(ST12)：（冷连扎）低碳及超低碳钢，一般用于具有一定的延展性，适用于简单成形，弯曲或焊接加工。（抗拉强度≧270） D---冲压用钢；C----冷轧板；01---特性符号（表面状态）（越高越好）。 SPCC:冷连扎碳素钢（抗拉强度≧270）。相当于中国Q195—215A钢 SPCC:一般用；SPCD：冲压用；SPCE/SPCEN:深冲用 钢的定义：含碳量在0.03%—2%之间的铁碳合金。 钢根据含碳量可分为：低碳钢（C≦0.25）中碳钢（0.25≦C≦0.6）高碳钢（C≧0.6） 我国钢号表示方法的分类说明 一、我国钢号表示方法概述 钢的牌号简称钢号，是对每一种具体钢产品所取的名称，是人们了解钢的一种共同语言。我国的钢号表示方法，根据国家标准《钢铁产品牌号表示方法》（GB221-79）中规定，采用汉语拼音字母、化学元素符号和阿拉伯数字相结合的方法表示。即①钢号中化学元素采用国际化学符号表示，例如Si,Mn,Cr……等。混合稀土元素用“RE”（或“Xt”）表示。< ②产品名称、用途、冶炼和浇注方法等，一般采用汉语拼音的缩写字母表示，见表。③钢中主要化学元素含量（%）采用阿拉伯数字表示。GB标准钢号中所采用的缩写字母及其涵义名称汉字符号字体位置名称汉字符号字体位置 屈服点屈Q 大写头多层或高压容器用钢高层gc 小写尾 沸腾钢沸F 大写尾铸钢铸钢ZG 大写头 半镇静钢半b 小写尾轧辊用铸钢铸辊ZU 大写头 镇静钢镇Z 大写尾地质钻探钢管用钢地质DZ 大写头 特殊镇静钢特镇TZ 大写尾电工用热轧硅钢电热DR 大写头 氧气转炉（钢）氧Y 大写中电工用冷轧无取向硅钢电无DW 大写头 碱性空气转炉（钢）碱J 大写中电工用冷轧取向硅钢电取DQ 大写头 易切削钢易Y 大写头电工用纯铁电铁DT 大写头 碳素工具钢碳T 大写头超级超C 大写尾 滚动轴承钢滚G 大写头船用钢船C 大写尾 焊条用钢焊H 大写头桥梁钢桥q 小写尾 高级（优质钢）高A 大写尾锅炉钢锅g 小写尾 特级特E 大写尾钢轨钢轨U 小写头 铆螺钢铆螺ML 大写头精密合金精J 大写中 锚链钢锚M 大写头耐蚀合金耐蚀NS 大写头 矿用钢矿K 大写尾变形高温合金高合GH 大写头

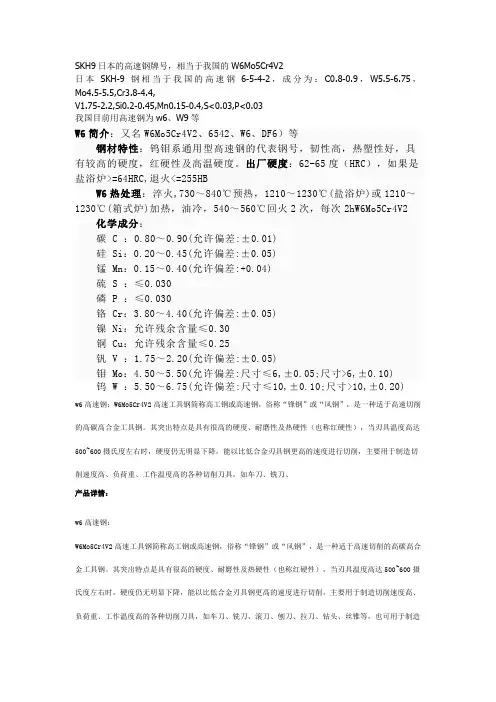

SKH9日本的高速钢牌号，相当于我国的W6Mo5Cr4V2 日本SKH-9钢相当于我国的高速钢6-5-4-2，成分为：C0.8-0.9，W5.5-6.75，Mo4.5-5.5,Cr3.8-4.4, V1.75-2.2,Si0.2-0.45,Mn0.15-0.4,S<0.03,P<0.03 我国目前用高速钢为w6、W9等 W6简介：又名W6Mo5Cr4V2、6542、W6、DF6）等 钢材特性：钨钼系通用型高速钢的代表钢号，韧性高，热塑性好，具有较高的硬度，红硬性及高温硬度。出厂硬度：62-65度（HRC），如果是盐浴炉>=64HRC,退火<=255HB W6热处理：淬火,730～840℃预热，1210～1230℃(盐浴炉)或1210～1230℃(箱式炉)加热，油冷，540～560℃回火2次，每次2hW6Mo5Cr4V2 化学成分： 碳 C ：0.80～0.90(允许偏差:±0.01) 硅 Si：0.20～0.45(允许偏差:±0.05) 锰 Mn：0.15～0.40(允许偏差:+0.04) 硫 S ：≤0.030 磷 P ：≤0.030 铬 Cr：3.80～4.40(允许偏差:±0.05) 镍 Ni：允许残余含量≤0.30 铜 Cu：允许残余含量≤0.25 钒 V ：1.75～2.20(允许偏差:±0.05) 钼 Mo：4.50～5.50(允许偏差:尺寸≤6,±0.05;尺寸>6,±0.10) 钨 W ：5.50～6.75(允许偏差:尺寸≤10,±0.10;尺寸>10,±0.20) w6高速钢：W6Mo5Cr4V2高速工具钢简称高工钢或高速钢，俗称“锋钢”或“风钢”，是一种适于高速切削的高碳高合金工具钢。其突出特点是具有很高的硬度、耐磨性及热硬性（也称红硬性），当刃具温度高达500~600摄氏度左右时，硬度仍无明显下降，能以比低合金刃具钢更高的速度进行切削，主要用于制造切削速度高、负荷重、工作温度高的各种切削刀具，如车刀、铣刀、 产品详情： w6高速钢： W6Mo5Cr4V2高速工具钢简称高工钢或高速钢，俗称“锋钢”或“风钢”，是一种适于高速切削的高碳高合金工具钢。其突出特点是具有很高的硬度、耐磨性及热硬性（也称红硬性），当刃具温度高达500~600摄氏度左右时，硬度仍无明显下降，能以比低合金刃具钢更高的速度进行切削，主要用于制造切削速度高、负荷重、工作温度高的各种切削刀具，如车刀、铣刀、滚刀、刨刀、拉刀、钻头、丝锥等，也可用于制造
钢的牌号简称钢号，是对每一种具体钢产品所取的名称，是人们了解钢的一种共同语言。我国的钢号表示方法，根据国家标准《钢铁产品牌号表示方法》（GB221-79）中规定，采用汉语拼音字母、化学元素符号和阿拉伯数字相结合的方法表示。即 ①钢号中化学元素采用国际化学符号表示，例如Si,Mn,Cr……等。混合稀土元素用“RE”（或“Xt”）表示。< ②产品名称、用途、冶炼和浇注方法等，一般采用汉语拼音的缩写字母表示，见表。③钢中主要化学元素含量（%）采用阿拉伯数字表示。GB标准钢号中所采用的缩写字母及其涵义名称汉字符号字体位置 名称汉字符号字体位置屈服点屈Q 大写头多层或高压容器用钢高层gc 小写尾沸腾钢沸F 大写尾铸钢铸钢ZG 大写头半镇静钢半b 小写尾轧辊用铸钢铸辊ZU 大写头镇静钢镇Z 大写尾地质钻探钢管用钢地质DZ 大写头特殊镇静钢特镇TZ 大写尾电工用热轧硅钢电热DR 大写头氧气转炉（钢）氧Y 大写中电工用冷轧无取向硅钢电无DW 大写头碱性空气转炉（钢）碱J 大写中电工用冷轧取向硅钢电取DQ 大写头易切削钢易Y 大写头电工用纯铁电铁DT 大写头碳素工具钢碳T 大写头超级超C 大写尾滚动轴承钢滚G 大写头船用钢船C 大写尾焊条用钢焊H 大写头桥 梁钢桥q 小写尾高级（优质钢）高A 大写尾锅炉钢锅g 小写尾特级特E 大写尾钢轨钢轨U 小写头铆螺钢铆螺ML 大写头精密合金精J 大写 中锚链钢锚M 大写头耐蚀合金耐蚀NS 大写头矿用钢矿K 大写尾变形高温合金高合GH 大写头汽车大梁用钢梁L 大写尾铸造高温合金K 大写 头压力容器用钢容R 大写尾二、我国钢号表示方法的分类说明1．碳素结构钢①由Q+数字+质量等级符号+脱氧方法符号组成。它的钢号冠以“Q”，代表钢材的屈
钢产品具体牌号 钢产品具体牌号 根据《钢铁产品牌号表示方法》GB221-2000的规定，我国钢铁产品牌号一般采用汉语拼音字母、国际化学元素符号及阿拉伯数字结合起来表示。 1 碳素结构钢的具体牌号 Q195-Q195F、Q195b、Q195 Q215-Q215AF、Q215Ab、Q215A、Q215BF、Q215Bb、Q215B Q235-Q235AF、Q235Ab、Q235A、Q235BF、Q235Bb、Q235B、Q235C、Q235D Q255-Q255A、Q255B Q275-Q275 对上述各牌号，要在供应工作中准确识别与使用。 2 低合金高强度结构钢 GB/T221-2000新牌号表示方法将低合金高强度结构钢分为通用钢和专用钢两类，新牌号表示方法与GB/T1591-94《低合金高强度结构钢》，GB700-88《碳素结构钢》相同，并与碳素结构钢的牌号组成工程用钢的系列。低合金高强度结构钢按脱氧方法分为镇静钢和特殊镇静钢，但在牌号中没有表示脱氧方法的符号。 1)通用低合金高强度结构钢牌号组成
Q295-Q295A、Q295B Q345-Q345A、Q345B、Q345C、Q345D、Q345E Q390-Q390A、Q390B、Q390C、Q390D、Q390E Q420-Q420A、Q420B、Q420C、Q420D、Q420E Q460-Q460C、Q460D、Q460E 2)专用低合金高强度结构钢牌号 专用低合金高强度结构钢一般采用代表屈服点的拼音字母“Q”、屈服点数值(单位为MPa) ，并在尾部加按产品用途的拼音第一个字母表示。如：压力容器用钢牌号表示为“Q345R”；焊接气瓶用钢牌号表示为“Q295HP”；锅炉用钢牌号表示为“Q390g”；桥梁用钢牌号表示为“Q420q”等。 3)优质碳素结构钢的基本牌号有： 08F、10F、15F、08、10、15、20、25、30、35、40、45、50、55、60、65、70、75、80 、85、15Mn、20Mn、25Mn、30Mn、35Mn、40Mn、45Mn、50Mn、60Mn、65Mn、70Mn共31个。 4 易切削结构钢 易切削结构钢分加硫易切削钢、加硫磷易切削钢、加铅易切削钢、加钙易切削钢、加硫碳锰易切削钢等。牌号用规定的符号和阿拉伯数字表示。即以“易”的汉语拼音首位字母“Y”打头，其后用两位阿拉伯数字表示碳含量的万分数。 具体牌号有：Y12、Y12Pb、Y15、Y15Pb、Y20、Y30、Y35、Y40Mn、Y45Ca共9个牌
钼系高速钢M2 ?牌号对照： ?化学成分（％）： ?特性： 耐磨性好、韧性大的通用切削工具、各种模具用高速钢 ?用途： 制作载荷大、形状复杂、贵重的刀具（如刮刀、齿轮、铣刀、钻头、攻牙刀等）冷锻模、锻造工具 切条机、打头成型模 ?热处理温度及参考办法： 退火：加热到800℃～850℃，然后缓冷； 淬火：加热到1160℃～1220℃，油淬火或热浴； 回火：加热到550℃~580℃，然后空冷。 ?供应状态： 退火≤HB255、圆棒或板材
钼、钴系高速钢M35 ?牌号对照 ?化学成分（％）： ?特性： 高红热硬度、高耐磨耗性与切削能力、高冲击韧性、晶粒细致均匀，韧性高?用途： 刀具业：刮刀、滚齿刀、铣刀、钻头等 锻造业：锻造模具 螺丝业：六角等打头成型模、牙攻、冲头 ?热处理温度及参考办法： 退火：温度800~880℃，以10~20℃/Hr炉冷至约600℃，硬度在HB269以下； 应力消除：温度650~750℃，炉中冷却 淬火： 预热1：温度550~600℃，每25mm保持30分钟 预热2：温度850~900℃，每1mm保持20 ~30秒 预热3：温度1050~1100℃，每1mm保持20~30秒，适于大型复杂工件 奥斯田铁化：温度1170~1240℃,每1mm保持10~15秒 淬火介质：油、热浴、空气或气体； 回火： 温度540~570℃，每25mm保持60分钟以上，回火次数3次以上，硬度HRC64以上
钼、钴系高速钢M42 ?牌号对照 ?化学成分（％）： ?特性： 高红热硬度、高耐磨耗性与切削能力、高冲击韧性、晶粒细致均匀，韧性高?用途： 刀具业：刮刀、滚齿刀、铣刀、钻头等 锻造业：锻造模具 螺丝业：六角等打头成型模、牙攻、冲头 ?热处理温度及参考办法： 退火：温度800~880℃，以10~20℃/Hr炉冷至约600℃，硬度在HB269以下； 应力消除：温度650~750℃，炉中冷却 淬火： 预热1：温度550~600℃，每25mm保持30分钟 预热2：温度850~900℃，每1mm保持20 ~30秒 预热3：温度1050~1100℃，每1mm保持20~30秒，适于大型复杂工件 奥斯田铁化：温度1170~1220℃,每1mm保持10~15秒 淬火介质：油、热浴、空气或气体； 回火： 温度540~570℃，每25mm保持60分钟以上，回火次数3次以上，硬度HRC66以上
常用高速钢刀具材料 高速钢是一种含多量碳(C)、钨(W)、钼(Mo)、铬(Cr)、钒(V)等元素的高合金钢，热处理后具有高热硬性。当切削温度高达600℃以上时，硬度仍无明显下降，用其制造的刀具切削速度可达每分钟60米以上，而得其名。 一.高性能高速钢具有更好的硬度和热硬性，这是通过改变高速钢的化学成分，提高性能而发展起来的新品种。它具有更高的硬度、热硬性，切削温度达摄氏650度时，硬度仍可保持在60HRC以上。耐用性为普通高速钢的1.5-3倍，适用于制造加工高温合金、不锈钢、钛合金、高强度钢等难加工材料的刀具。 主要品种有4种，分别为高炭系高速钢、高钒系高速钢、含钴系高速钢和舻高速钢。 1.高碳系高速钢 牌号为9w18Cr4V，因含碳量高(0.9%)，故硬度、耐磨性及热硬性都比较好。用其制造的刀具在切削不锈钢、耐热合金等难加工材料时，寿命显著提高，但其抗弯强度为3000MPa，冲击韧性较低，热处理工艺要求严格。 2.高钒系高速钢M3 牌号有W12Cr4V4Mo及W6Mo5Cr4V3(美国牌号M3)，含钒量达3-4%，使耐磨性大大提高，但随之带来的是可磨性变差。高钒系高速钢的使用及发展还需要依赖于磨削工艺及砂轮技术的发展。 3.钴高速钢 牌号有W2Mo9Cr4VCo8(美国牌号M42)。其特点为：含钒量不高(1%)，含钴量高(8%)，钴能促使碳化物在淬火加热时更多地溶解在基体内，利用高的基体硬度来提高耐磨性。这种高速钢硬度、热硬性、耐磨性及可磨性都很好。热处理硬度可达67-70HRC，但也有采取特殊热处理方法，得到67-68HRC硬度，使其切削性能(特别是间断切削)得到改善，提高冲击韧性。钴高速钢可制成各种刀具，用于切削难加工材料效果很好，又因其磨高速钢是一种含多量碳(C)、钨(W)、钼(Mo)、铬(Cr)、钒(V)等元素的高合金钢，热处理后具有高热硬性。当切削温度高达600℃以上时，硬度仍无明显下降，用其制造的刀具切削速度可达每分钟60米以上，而得其名。 二.普通高速钢 普通高速钢可满足一般需求。常见的普通高速钢有两种，钨系高速钢和钨钼系高速钢。 1.钨系高速钢W18 典型牌号为w18Cr4V，热处理硬度可达63-66HRC，抗弯强度可达3500MPa，可磨性好。2钨钼系高速钢6542 典型牌号为W6Mo5Cr4V2，目前正在取代钨系高速钢，具有碳化物细小分布均匀，耐磨性高，成本低等一系列优点。热处理硬度同上，抗弯强度达4700MPa，韧性及热塑性比w18Cr4V 提高50%。常用于制造各种工具，例如钻头、丝锥、铣刀、铰刀、拉刀、齿轮刀具等，可以满足加工一般工程材料的要求。只是它的脱碳敏感性稍强。 3.另一牌号的普通高速钢为W9Mo3Cr4V，9341材料.这是中国近几年发展起来的新品种。强度及热塑性略高于W6Mo5Cr4V2，硬度为HRC63-64，与韧性相配合，容易轧制、锻造，热处理工艺范围宽，脱碳敏感性小，成本更低。这三个牌号的普通高速钢在中国市场的比例
高速钢是一种含多量碳(C)、钨(W)、钼(Mo)、铬(Cr)、钒(V)等元素的高合金钢，热处理后具有高热硬性。当切削 温度高达600℃以上时，硬度仍无明显下降，用其制造的刀具切削速度可达每分钟60米以上，而得其名。高速钢按 化学成分可分为普通高速钢及高性能高速钢，按制造工艺可分为熔炼高速钢及粉末冶金高速钢。 普通高速钢 高速钢是制造形状复杂、磨削困难的刀具的主要材料。 普通高速钢可满足一般需求。常见的普通高速钢有两种，钨系高速钢和钨钼系高速钢。 钨系高速钢 典型牌号为w18Cr4V，热处理硬度可达63-66HRC，抗弯强度可达3500MPa，可磨性好。 ? 钨钼系高速钢 典型牌号为W6Mo5Cr4V2，目前正在取代钨系高速钢，具有碳化物细小分布均匀，耐磨性高，成本低等一系列优点。 热处理硬度同上，抗弯强度达4700MPa，韧性及热塑性比w18Cr4V提高50％。常用于制造各种工具，例如钻头、丝锥 、铣刀、铰刀、拉刀、齿轮刀具等，可以满足加工一般工程材料的要求。只是它的脱碳敏感性稍强。 另一牌号的普通高速钢为W9Mo3Cr4V，这是中国近几年发展起来的新品种。强度及热塑性略高于W6Mo5Cr4V2，硬度 为HRC63-64，与韧性相配合，容易轧制、锻造，热处理工艺范围宽，脱碳敏感性小，成本更低。这三个牌号的普通 高速钢在中国市场的比例分别为:W18Cr4V，16.5％；W6Mo5Cr4V2, 69％;W9Mo3Cr4V,11％。高性能高速钢 高性能高速钢具有更好的硬度和热硬性，这是通过改变高速钢的化学成分，提高性能而发展起来的新品种。它具有 更高的硬度、热硬性，切削温度达摄氏650度时，硬度仍可保持在60HRC以上。耐用性为普通高速钢的1.5-3倍，适 用于制造加工高温合金、不锈钢、钛合金、高强度钢等难加工材料的刀具。 主要品种有4种，分别为高碳系高速钢、高钒系高速钢、含钴系高速钢和铝高速钢。 ? 高碳系高速钢 牌号为9w18Cr4V，因含碳量高(0.9％)，故硬度、耐磨性及热硬性都比较好。用其制造的刀具在切削不锈钢、耐热 合金等难加工材料时，寿命显著提高，但其抗弯强度为3000MPa，冲击韧性较低，热处理工艺要求严格。 ? 高钒系高速钢 牌号有W12Cr4V4Mo及W6Mo5Cr4V3(美国牌号M3)，含钒量达3-4％，使耐磨性大大提高，但随之带来的是可磨性变差 。高钒系高速钢的使用及发展还需要依赖于磨削工艺及砂轮技术的发展。 ? 钴高速钢 牌号有W2Mo9Cr4VCo8(美国牌号M42)。其特点为：含钒量不高(1％)，含钴量高(8％)，钴能促使碳化物在淬火加热 时更多地溶解在基体内，利用高的基体硬度来提高耐磨性。这种高速钢硬度、热硬性、耐磨性及可磨性都很好。热
常见钢板牌号的表示方法 一、碳素结构钢 1.由Q+数字+质量等级符号+脱氧方法符号组成。它的钢号冠以“Q”，代表钢材的屈服点，后面的数字表示屈服点数值，单位是MPa例如Q235表示屈服点(σs)为235 MPa的碳素结构钢。 2.必要时钢号后面可标出表示质量等级和脱氧方法的符号。质量等级符号分别为A、B、C、D。脱氧方法符号：F表示沸腾钢；b表示半镇静钢：Z表示镇静钢；TZ表示特殊镇静钢，镇静钢可不标符号，即Z和TZ都可不标。例如Q235-AF表示A级沸腾钢。③专门用途的碳素钢，例如桥梁钢、船用钢等，基本上采用碳素结构钢的表示方法，但在钢号最后附加表示用途的字母。 二、优质碳素结构钢 1.钢号开头的两位数字表示钢的碳含量，以平均碳含量的万分之几表示，例如平均碳含量为0.45%的钢，钢号为“45”，它不是顺序号，所以不能读成45号钢。 2.锰含量较高的优质碳素结构钢，应将锰元素标出，例如50Mn。 3.沸腾钢、半镇静钢及专门用途的优质碳素结构钢应在钢号最后特别标出，例如平均碳含量为0.1%的半镇静钢，其钢号为10b。 三、碳素工具钢 1.钢号冠以“T”，以免与其他钢类相混。 2.钢号中的数字表示碳含量，以平均碳含量的千分之几表示。例如“T8”表示平均碳含量为0.8%。 3.锰含量较高者，在钢号最后标出“Mn”，例如“T8Mn”。 4.高级优质碳素工具钢的磷、硫含量，比一般优质碳素工具钢低，在钢号最后加注字母“A”，以示区别，例如“T8MnA”。 四、易切削钢 1.钢号冠以“Y”，以区别于优质碳素结构钢。 2.字母“Y”后的数字表示碳含量，以平均碳含量的万分之几表示，例如平均碳含量为0.3%的易切削钢，其钢号为“Y30”。 3.锰含量较高者，亦在钢号后标出“Mn”，例如“Y40Mn”。 五、合金结构钢 1.钢号开头的两位数字表示钢的碳含量，以平均碳含量的万分之几表示，如40Cr。 2.钢中主要合金元素，除个别微合金元素外，一般以百分之几表示。当平均合金含量＜1.5%时，钢号中一般只标出元素符号，而不标明含量，但在特殊情况下易致混淆者，在元素符号后亦可标以数字“1”，例如钢号“12CrMoV”和“12Cr1MoV”，前者铬含量为0.4-0.6%，后者为0.9-1.2%，其余成分全部相同。当合金元素平均含量≥1.5%、≥2.5%、≥ 3.5%……时，在元素符号后面应标明含量，可相应表示为2、3、4……等。例如18Cr2Ni4WA。 3.钢中的钒V、钛Ti、铝AL、硼B、稀土RE等合金元素，均属微合金元素，虽然含量很低，仍应在钢号中标出。例如20MnVB钢中。钒为0.07-0.12%，硼为0.001-0.005%。 4.高级优质钢应在钢号最后加“A”，以区别于一般优质钢。 5.专门用途的合金结构钢，钢号冠以(或后缀)代表该钢种用途的符号。例如，铆螺专用的30CrMnSi钢，钢号表示为ML30CrMnSi。 六、低合金高强度钢 1.钢号的表示方法，基本上和合金结构钢相同。 2.对专业用低合金高强度钢，应在钢号最后标明。例如Q345钢，用于桥梁的专用钢种为
高速钢是一种具有高硬度、高耐磨性和高耐热性的工具钢，又称高速工具钢或锋钢。高速钢是美国的.泰勒和M.怀特于1898年创制的。高速 钢的工艺性能好，强度和韧性配合好，因此主要用来制造复杂的薄刃和耐冲击的金属切削刀具，也可制造高温轴承和冷挤压模具等。除用熔炼 方法生产的高速钢外，20世纪60年代以后又出现了粉末冶金高速钢，它的优点是避免了熔炼法生产所造成的碳化物偏析而引起机械性能降低和 热处理变形。高速钢是一种含多量碳(C)、钨(W)、钼(Mo)、铬(Cr)、钒(V)等元素的高合金钢，热处理后具有高热硬性。当切削温度高达600℃ 以上时，硬度仍无明显下降，用其制造的刀具切削速度可达每分钟60米以上，而得其名。常见的普通高速钢有两种：钨系高速钢和钨钼系高速钢。钨系高速钢典型牌号为w18Cr4V，热处理硬度可达63-66HRC，抗弯强度可达3500MPa， 可磨性好。钨钼系高速钢典型牌号为W6Mo5Cr4V2，目前正在取代钨系高速钢，具有碳化物细小分布均匀，耐磨性高，成本低等一系列优点。热 处理硬度同上，抗弯强度达4700MPa，韧性及热塑性比w18Cr4V提高50%。常用于制造各种工具，例如钻头、丝锥、铣刀、铰刀、拉刀、齿轮刀具 等，只是它的脱碳敏感性稍强。另一牌号的普通高速钢为W9Mo3Cr4V，这是中国近几年发展起来的新品种。强度及热塑性略高于W6Mo5Cr4V2， 硬度为HRC63-64，与韧性相配合，容易轧制、锻造，热处理工艺范围宽，脱碳敏感性小，成本更低。 高性能高速钢具有更好的硬度和热硬性，这是通过改变高速钢的化学成分，提高性能而发展起来的新品种。具有更高的硬度、热硬性，切削温 度达摄氏650度时，硬度仍可保持在60HRC以上。耐用性为普通高速钢的倍，适用于制造加工高温合金、不锈钢、钛合金、高强度钢等难加 工材料的刀具。主要品种有4种，分别为高碳系高速钢、高钒系高速钢、含钴系高速钢和铝高速钢。钴高速钢牌号有W2Mo9Cr4VCo8。其特点为： 含钒量不高(1%)，含钴量高(8%)，钴能促使碳化物在淬火加热时更多地溶解在基体内，利用高的基体硬度来提高耐磨性。这种高速钢硬度、热 硬性、耐磨性及可磨性都很好。热处理硬度可达67-70HRC，但也有采取特殊热处理方法，得到67-68HRC硬度，使其切削性能(特别是间断切削) 得到改善，提高冲击韧性。铝高速钢牌号为W6Mo5Cr4V2Al W6Mo5Cr4V5SiNbAl等,主要加入
钢材牌号命名全解析，行业必备！ 我国在此是以钢材的用途分类作为表示方法分类的基础： 1）碳素结构钢 表示方法：Q+数字+（质量等级符号）+（脱氧方法符号）+（专门用途的符号） ①钢号冠以“Q”，代表钢材的屈服点； ②“Q”后面的数字表示屈服点数值，单位是MPa。例如Q235表示屈服点（σs）为235 MPa的碳素结构钢； ③必要时钢号后面可标出表示质量等级和脱氧方法的符号。质量等级符号分别为 A、B、C、D。 脱氧方法符号：F表示沸腾钢；b表示半镇静钢：Z表示镇静钢；TZ表示特殊镇静钢，镇静钢可不标符号，即Z和TZ都可不标。例如Q235-AF表示A级沸腾钢。 专门用途的碳素钢：例如桥梁钢、船用钢等，基本上采用碳素结构钢的表示方法，但在钢号最后附加表示用途的字母。 2）优质碳素结构钢 表示方法：数字+（元素符号）+（脱氧方法符号）+（专门用途的符号） ①钢号开头的两位数字表示钢的碳含量，以平均碳含量的万分之几表示，例如平均碳含量为0.45%的钢，钢号为“45”，它不是顺序号，所以不能读成45号钢。 ②锰含量较高的优质碳素结构钢，应将锰元素标出，例如50Mn。 ③沸腾钢、半镇静钢及专门用途的优质碳素结构钢应在钢号最后特别标出，例如平均碳含量为0.1%的半镇静钢，其钢号为10b。 3）碳素工具钢 表示方法：字母T+数字+（元素符号）+（质量等级符号） ①钢号冠以“T”，以免与其他钢类相混。 ②钢号中的数字表示碳含量，以平均碳含量的千分之几表示。例如“T8”表示平均碳含量为0.8%。 ③锰含量较高者，在钢号最后标出“Mn”，例如“T8Mn”。
④高级优质碳素工具钢的磷、硫含量，比一般优质碳素工具钢低，在钢号最后加注字母“A”，以示区别，例如“T8MnA”。 4）易切削钢 表示方法：字母Y+数字+（元素符号） ①钢号冠以“Y”，以区别于优质碳素结构钢。 ②字母“Y”后的数字表示碳含量，以平均碳含量的万分之几表示，例如平均碳含量为0.3%的易切削钢，其钢号为“Y30”。 ③锰含量较高者，亦在钢号后标出“Mn”，例如“Y40Mn”。 5）合金结构钢 表示方法：（专门用途符号）+数字+主要合金元素符号和数字+微量合金元素符号+（质量等级符号）+（专门用途符号） ①钢号开头的两位数字表示钢的碳含量，以平均碳含量的万分之几表示，如 40Cr。 ②钢中主要合金元素，除个别微合金元素外，一般以百分之几表示。当平均合金含量＜1.5%时，钢号中一般只标出元素符号，而不标明含量，但在特殊情况下易致混淆者，在元素符号后亦可标以数字“1”，例如钢号“12CrMoV”和 “12Cr1MoV”，前者铬含量为0.4-0.6%，后者为0.9-1.2%，其余成分全部相同。当合金元素平均含量≥1.5%、≥2.5%、≥3.5%……时，在元素符号后面应标明含量，可相应表示为2、3、4……等。例如18Cr2Ni4WA。 ③钢中的钒V、钛Ti、铝AL、硼B、稀土RE等合金元素，均属微合金元素，虽然含量很低，仍应在钢号中标出。例如20MnVB钢中：钒为0.07-0.12%，硼为0.001-0.005%。 ④高级优质钢应在钢号最后加“A”，以区别于一般优质钢。 ⑤专门用途的合金结构钢，钢号冠以（或后缀）代表该钢种用途的符号。例如铆螺专用的30CrMnSi钢，钢号表示为ML30CrMnSi 6）低合金高强度钢 表示方法：（专门用途符号）+数字+主要合金元素符号和数字+微量合金元素符号+（质量等级符号）+（专门用途符号）
