电抗器基本知识介绍 一、干式电抗器的种类与用途 电抗器是重要的的电力设备，在电力系统中起补偿杂散容性电流、限制合闸涌流、限制短路电流、滤波、平波、启动、防雷、阻波等作用。根据电抗器的结构型式可分为空心电抗器、铁心电抗器与半心电抗器。 补偿杂散容性电流的电抗器主要有并联电抗器与消弧线圈。并联电抗器的作用是限制电力传输系统的工频电压升高现象，工频电压升高的原因在于空载长线的电容效应、不对称对地短路故障与突然甩负荷。消弧线圈通常应用在配电系统，它的作用是使得单相对地短路电流不能持续燃烧，导致电弧熄灭。消弧线圈通常具有调谐功能，可根据电力系统的杂散电容与脱谐度改变其电感值。 串联电抗器或称阻尼电抗器的作用是限制合闸涌流。串联电抗器与电力电容器串联使用，用于限制对电容器组合闸时的浪涌电流，通常选取电容器组容量的6%。 限流电抗器是串联于电力系统之中，多用于发电机出线端或配电系统的出线端，起限制短路电流的作用。为了与其他电力设备配合，其实际阻抗不能小于额定值。 滤波电抗器与电容器配合使用，构成LC谐振支路。针对特定次数的谐波达到谐振，滤除电力系统中的有害次谐波。 平波电抗器应用在直流系统中，起限制直流电流的脉动幅值作用。在设计平波电抗器时须注意线圈中的电流是按电阻分布的，设计时最好采用微分方程组计算。若按交流阻抗设计可能造成线圈出现过热现象，且阻抗值未必准确。 启动电抗器用于交流电动机启动时刻，限制 防雷线圈通常用于变电站进出线上，减 阻波器与防雷线圈的应用场合相仿，线 用于阻碍电力 便于将通讯载波提
取出来，实现电力载波的重要设备。 户外空心干式电抗器是20世纪80年代出现的新一代电抗器产品，如图1.1所示。它是利用环氧绕包技术将绕组完全密封，导线相互粘接大大的增加了绕组的机械强度。同时利用新的耐候材料喷吐于包封的表面，使得产品能够满足在户外的苛刻条件下运行。包封间由撑条形成气道，包封间与包封内绕组多采用并联连接以便满足容量与散热的要求。为了满足各个并联支路电流合理分配的需要，采用分数匝来减少支路间的环流问题。为了能够形成分数匝，采用星形架作为绕组的出线连接端。绕组的上下星架通过拉纱方式固定，固化后整个产品成为一个整体。这种结构的电抗器与传统方式的电抗器相比较具有可以直接用于户外、电感为线性、噪音小、防爆、使用维护方便等特点，因而对于某些此产品有可能正逐步取代其他形式的电抗器。 由于受到绕组结构的限制，户外空芯干式电抗器通常不适合电感量（>700mH ）较大或电感较小(<0.08mH)但电流较大的场合，否则就会造成体积过于庞大或者支路电流极不平衡。在这两种极端条件下，需要适当改变线圈的绕线形式。此外，空心电抗器通常占地面积最大、对外漏磁最严重，这是这类电抗器的主要缺点。 干式铁心电抗器主要是由铁心和线圈组成的，如图1.2所示。干式铁心电抗 器主要由铁心、线圈构成。铁心可分为铁心柱与 铁轭两部分，铁心柱通常是由铁饼与气隙组成。 线圈与铁心柱套装，并由端部垫块固定。铁心柱 则由螺杆与上下铁轭夹件固定成整体。对于三相 电抗器常采用三心柱结构，但对于三相不平衡运 行条件下，需采用多心柱结构，否则容易造成铁 心磁饱和问题。干式铁心电抗器的线圈通常采用 浇注、绕包与浸漆方式。由于铁磁介质的导磁率极高, 而且其磁化曲线是非线性的, 故用在铁心电抗器中的铁心必须带气隙。带气隙的铁心,其磁阻主要取决于气隙的尺寸。由于气隙的磁化特性基本上是线性的, 所以铁心电抗器的电感值取决于自身线圈匝数以及线圈和铁心气隙的尺寸。由于干式铁心电抗器是将磁能主要存贮于铁心气隙当中，铁心相当于对磁路短路，相当于只有气隙总长度的空心线圈。因此铁心电抗器线圈的匝数较少， 从而图1.2 干式铁心电抗器
线圈电感量的计算详解 在开关电源电路设计或电路试验过程中，经常要对线圈或导线的电感以及线圈的匝数进行计算，以便对电路参数进行调整和改进。下面仅列出多种线圈电感量的计算方法以供参考，其推导过程这里不准备详细介绍。 在进行电路计算的时候，一般都采用SI国际单位制，即导磁率采用相对导磁率与真空导磁率的乘积，即：μ=μrμ0 ，其中相对导磁率μr是一个没有单位的系数，μ0真空导磁率的单位为H/m。 几种典型电感 1、圆截面直导线的电感 其中： L：圆截面直导线的电感 [H] l：导线长度 [m] r：导线半径 [m] μ0 ：真空导磁率，μ0=4π10-7 [H/m] 【说明】这是在 l>> r的条件下的计算公式。当圆截面直导线的外部有磁珠时，简称磁珠，磁珠的电感是圆截面直导线的电感的μr倍，μr是磁芯的相对导磁率，μr=μ/μ0 ，μ为磁芯的导磁率，也称绝对导磁率，μr是一个无单位的常数，它很容易通过实际测量来求得。 2、同轴电缆线的电感 同轴电缆线如图2-33所示，其电感为：
其中： L：同轴电缆的电感 [H] l：同轴电缆线的长度 [m] r1 ：同轴电缆内导体外径 [m] r2：同轴电缆外导体内径 [m] μ0：真空导磁率，μ0=4π10-7 [H/m] 【说明】该公式忽略同轴电缆外导体的厚度。 3、双线制传输线的电感 其中： L：输电线的电感 [H]
l：输电线的长度 [m] D：输电线间的距离 [m] r：输电线的半径 [m] μ0：真空导磁率，μ0=4π10-7 [H/m] 【说明】该公式的应用条件是： l>> D ，D >> r 。 4、两平行直导线之间的互感 两平行直导线如图2-34所示，其互感为： 其中： M：输电线的互感 [H] l ：输电线的长度 [m] D：输电线间的距离 [m] r：输电线的半径 [m] μ0：真空导磁率，μ0=4π10-7 [H/m] 【说明】该公式的应用条件是： >> D ，D >> r 。 5、圆环的电感 其中： L：圆环的电感 [H] R：圆环的半径 [m] r：圆环截面的半径 [m]

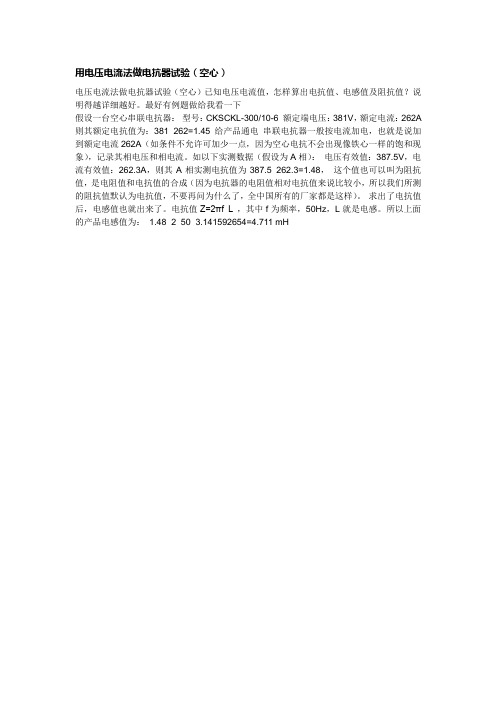

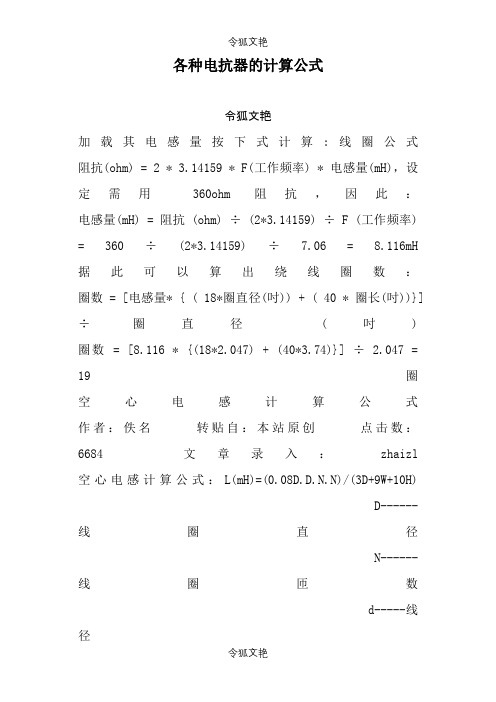

各种电抗器的计算公式 加载其电感量按下式计算:线圈公式 阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用 360ohm 阻抗，因此：电感量(mH) = 阻抗 (ohm) ÷ (2*3.14159) ÷ F (工作频率) = 360 ÷ (2*3.14159) ÷ 7.06 = 8.116mH 据此可以算出绕线圈数： 圈数 = [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷圈直径 (吋) 圈数 = [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈 空心电感计算公式 作者：佚名转贴自：本站原创点击数：6684 文章录入： zhaizl 空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H) D------线圈直径 N------线圈匝数 d-----线径 H----线圈高度 W----线圈宽度 单位分别为毫米和mH。。 空心线圈电感量计算公式: l=(0.01*D*N*N)/(L/D+0.44) 线圈电感量 l单位: 微亨 线圈直径 D单位: cm 线圈匝数 N单位: 匝 线圈长度 L单位: cm 频率电感电容计算公式: l=25330.3/[(f0*f0)*c] 工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125 谐振电容: c 单位 F 本题建义c=500...1000pf 可自行先决定,或由Q值决定 谐振电感: l 单位: 微亨 线圈电感的计算公式 1。针对环行CORE，有以下公式可利用: (IRON) L=N2．AL L= 电感值（H) H-DC=0.4πNI / l N= 线圈匝数(圈) AL= 感应系数 H-DC=直流磁化力 I= 通过电流(A) l= 磁路长度（cm) l及AL值大小，可参照Micrometal对照表。例如: 以T50-52材，线圈5圈半，其L值为T50-52(表示OD为0.5英吋)，经查表其AL值约为33nH L=33．(5.5)2=998.25nH≒1μH 当流过10A电流时，其L值变化可由l=3.74(查表) H-DC=0.4πNI / l = 0.4×3.14×5.5×10 / 3.74 = 18.47 （查表后） 即可了解L值下降程度(μi%) 2。介绍一个经验公式 L=(k*μ0*μs*N2*S)/l
电抗器培训教参 (物料部分 ) 第一单元:电抗器,变压器用材料及器件的主要分类 第二单元:磁性材料基础认识及其分类 第三单元:导电材料基础认识及其分类 第四单元: 绝缘材料基础认识及其分类 第五单元: 结构材料基础认识
第一单元: 电抗器,变压器用材料及器件的主要分类 1.1 概述 电子变压器是电子各通迅设备不可少的器件之一,在信息化时代的今天,更得到迅速的发展.电子变压器由各种材料和器件组成.电子变压器的技术进步,离不开组成电子变压器的材料和器件的发展. 我司现做的电抗器,(铁芯电感器)也是电子变压器的一个分支部分,它的技术进步与发展同样离不开电子变压器材料和器件的发展 1.2原理 电子变压器和电抗器是一种应用电磁感应原理在电器中传递能量和信息的电磁装置,组成它的材料主要有四大类,磁性材料,导电材料,绝缘材料,结构材料, 1.3用途 磁性材料: 磁性材料的作用是组成磁通路(磁路),它主要由含铁,钴,镍的材料组成 导电材料: 导电材料的作用是组成电通路(电路) ,它主要由导电的金属或其它材料组成 绝缘材料: 绝缘材料的作用是组成绝缘系统,它由不导电的有机或无机物组成. 结构材料: 将各部分进行有效的连接,并保证其装配的安全性 1.4重要性 在电子变压器各电抗器中的四在材料中,各部分都有起到了至关重要的作用,且缺一不可,但最主要的是两大材料,即磁性材料,同绝缘材料.这是因为导电材料的特性除了其本身的特性外(导电性),其它的主要是取决于绝缘材料,而结构材料则是由电子变压器同电抗器的设计所决定的, 第二单元:磁性材料基础认识及其分类 2.1.磁性材料分类 磁性材料分为软磁材料和硬磁材料两种,电抗器用的磁性材料为软磁材料,所谓软磁材料,就是在外加磁场的作用下产生磁性,外磁场消失其磁性随之基本消失的材料, 软磁材料的分类如下:分类方法很多 2.1.1按材料的性质分 软磁材料按性质分为金属磁性材料和金属氧化物材料 A金属软磁性材料的种类很多,其中最常用的有: 1,硅钢片 2,精密软磁合金(坡莫合金) 3,非晶合金 4,超微晶合金 B, 金属氧化物材料种类就是铁氧体材料 2.1.2按结晶状态分 A,晶态合金, 如硅钢片,坡莫合金 B,非晶态合金,如钴基非晶态合金,铁基非晶态合金 C,尖晶石型,如铁氧体
干式空心滤波电抗器 技术条件 1. 概述： 本技术条件适用于6kV~66kV电力系统，与电容器连接构成调谐滤波回路，使其在音频范围内谐振，用以滤去谐波的电抗器。滤波电抗器可以串联在系统上也可以并联在系统上。 本技术条件不适用于并联连接用的调谐或滤波电抗器，对于此类电抗器可以参考并联电抗器的技术条件。 干式空心滤波电抗器为单相或由单相组成的三相电抗器。 本技术条件用于干式空心滤波电抗器的定义、型号和分类、技术要求、试验方法、检验规则、产品标志及出厂文件，铭牌的基本内容、包装运输及贮存的基本要求等。 2. 引用标准： 下列标准包含的条文，通过在本技术条件中引用而构成的条文。在编制本技术条件时所有版本均为有效。所有标准都会被修订，使用本技术条件的各方应探讨使用下列标准最新版本的可能性。 GB10229－88 电抗器 GB311.1－1997 高压输变电设备的绝缘配合 GB1094.1-1996 电力变压器第1 部分总则 GB1094.2-1996 电力变压器第2 部分温升 GB1094.3-2003 电力变压器第3 部分绝缘水平、绝缘试验和外绝缘空气间隙 GB1094.5-2003 电力变压器第5 部分承受短路的能力 GB/T1094.10－2003 电力变压器第10 部分声级测定 GB6450－1986 干式电力变压器 GB 10228-1997 干式电力变压器技术参数和要求 GB/T 2900.15-1997 电工术语变压器、、互感器、调压器和电抗器 GB7449-1987 电力变压器和电抗器的雷电冲击和操作冲击试验导则 DL462-1992 高压并联电容器用串联电抗器订货技术条件 JB5346-1998 串联电抗器
无功补偿用串联电抗器的性能与作用 目前工矿企业无功补偿多采用分组自动跟踪补偿，单组容量多为900kvar以下，一般都将电力电容器，串联电抗器及真空接触器等装于同一柜内，这样就要求电抗器体积小、性能好、重量轻、便于安装维护；现对无功补偿用串联电抗器的用途、性能介绍如下。 一、串联电抗器类种 1、油浸式铁芯电抗器； 2、干式铁芯电抗器； 3、干式空芯电抗器； 4、干式半芯电抗器； 5、干式磁屏蔽电抗器； 二、无功补偿电抗器用途分为： 1、限流电抗器； 2、抑制谐波电抗器； 3、滤波电抗器； 三、串联电抗器的作用是多功能的，主要有： 1、降低电容器组的涌流倍数和涌流频率，便于选择配套设备和保护电容器。根据GB50227标准要求应将涌流限制在电容器额定电流的10倍以下，为了不发生谐波放大（谐波牵引），要求串联电抗器的伏安特性尽量为线性。网络谐波较小时，采用限制涌流的电抗器；电抗率在0.1%－1%左右即：可将涌流限制在额定电流的10倍以下，以减少电抗器的有功损耗，而且电抗器的体积小、占地面积小、便于安装在电容器柜内。采用这种电抗器是即经济，又节能。 2、串联滤波电抗器，电抗器阻抗与电容器容抗全调谐后，组成某次谐波的交流滤波器。滤去某次高次谐波，而降低母线上该次谐波的电压值，使线路上不存在高次谐波电流，提高电网的电压质量。 滤波电抗器的调谐度：
XL＝ωL＝1/n2XC=AXC 式中A－调谐度（%） XL－电抗值（Ω） XC－容抗值（Ω） n-谐波次数 L－电感值（μH） ω----314各次谐波滤波电抗器的电抗率 3次谐波为11.12% 5次谐波为4% 7次谐波为2.04% 11次谐波为0.83% 高次谐波为0.53% 按上述调谐度配置电抗器，可满足滤除各次谐波。 3、抑制谐波的电抗器，先决条件是需要清楚电网的谐波情况，查清周围用电户有无大型整流设备、电弧、炼钢等能产生谐波的设备，有无性能不良好的高压变压器及高压电机，尽可能实测一下电网谐波的实际量值，再根据实际谐波量来配置适当的电抗器。铁芯电抗器电抗线性度不好，有噪声，空芯电抗器运行无噪声，线性度好，损耗小。 标准规定空芯电抗器容量在100KVAR以下时，每伏安损耗不大于0.03W。例如：单台12000VA电抗率6%的电抗器损耗为360W，三相有功损耗为1080W，这是一个不小的数字。电网上谐波较小时，采用限流电抗器可节省电能。 4、由于设置了串联电抗器，减少了系统向并联电容器装置或电容器装置向系统提供短路电流值。 5、可减少电容器组向故障电容器组的放电电流，保护电力电容器。 6、可减少电容器组的涌流，有利于接触器灭弧，降低操作过电压的幅值。 7、减小了由于操作并联电容器组引起的过电压幅值，有利于电网的过电压保护。 四、串联电抗器的选型原则 用电企业都有自身的特点，对设备有不同的要求，干式电抗器有噪音小、电
导线线径与电流规格表 绝缘导线(铝芯/铜芯)载流量的估算方法 以下是绝缘导 线(铝芯/铜芯)载流量的估算 方法,这是电工基础,今天把这些知识教给大家,以便计算车上的导线允许通过的电流.(偶原在省供电局从事电能计量工作) 铝芯绝缘导线载流量与截面的倍数关系 导线截面(平方毫米) 1 1.5 2.5 4 6 10 16 25 35 50 70 95 120 载流量(A 安培) 9 14 23 32 48 60 90 100 123 150 210 238 300 载流是截面倍数 9 8 7 6 5 4 3.5 3 2.5 估算口诀：二点五下乘以九，往上减一顺号走。三十五乘三点五，双双成组减点五。(看不懂没关系,多数情况只要查上表就行了)。条件有变加折算，高温九折铜升级。穿管根数二三四，八七六折满载流。 说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。由表5 3可以看出：倍数随截面的增大而减小。“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’导线，载流量为2．5×9＝22．5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l ，即4×8、6×7、10×6、16×5、25×4。“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。 表格为导线在不同温度下的线径与电流规格表。 （请注意：线材规格请依下列表格，方能正常使用）
电抗器的基本结构 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】
电抗器的基本结构 一、铁心式电抗器的结构 铁心式电抗器的结构与变压器的结构相似，但只有一个线圈——激磁线圈；其铁心由若干个铁心饼叠置而成，铁心饼之间用绝缘板（或纸板、酚醛纸板、环氧玻璃布板）隔开，形成间隙；其铁轭结构与变压器相同，铁心饼与铁轭由压缩装置通过螺杆拉紧，形成一个整体，铁轭和所有的铁心饼均应接地。铁心结构，铁心饼由硅钢片叠成，叠片方式有以下几种： （a）单相电抗器铁心；（b）三相电抗器铁心 （1）平行叠片 其叠片方式，与一般变压器相同，每片中间冲孔，用螺杆、压板夹紧成整体，适用于较小容量的电抗器。 （2）渐开线状叠片 其叠片方式，与渐开线变压器的叠片方式相同，中间形成一个内孔，外圆与内孔直径之比约为4:1至5:1，适用于中等容量的电抗器。 （3）辐射状叠片 其叠片方式，硅钢片由中心孔向外辐射排列，适用于大容量电抗器。 （a）平行叠片；（b）渐开线状叠片；（c）辐射状叠片 在平行叠片铁心中，由于气隙附近的边缘效应，使铁心中向外扩散的磁通的一部分在进入相邻的铁心饼叠片时，与硅钢片平面垂直，这样会引起很大的涡流损耗，可能形成严重的局部过热，故只有小容量电抗器才采用这种叠片方式。在辐射形铁心中，其
向外扩散的磁通在进入相邻的铁心饼叠片时，与硅钢片平面平行，因而涡流损耗减少，故大容量电抗器采用这种叠片方式。 铁心式电抗器的铁轭结构与变压器相似，一般都是平行叠片，中小型电抗器经常将两端的铁心柱与铁轭叠片交错地叠在一起，为压紧方便，铁轭截面总是做成矩形或丁形。 二、空心式电抗嚣的结构 空心式电抗器就是一个电感线圈，其结构与变压器线圈相同。空心电抗器的特点是直径大、高度低，而且由于没有铁心柱，对地电容小，线圈内串联电容较大，因此冲击电压的初始电位分布良好，即使采用连续式线圈也是十分安全的。空心式电抗器的紧固方式一般有两种：一是采用水泥浇铸，故又称为水泥电抗器；另一种是采用环氧树脂板夹固或采用环氧树脂浇铸。 空心电抗器都做成单相。组成三相电抗器组时，有三种排列方式。不同的排列方式，相间互感不同，因而对线圈的绕向和匝数的要求也不同。按图1-4（a）排列的电抗器，为了减少相间支撑瓷座的拉伸力，中间一相线圈的绕向应与上下两相相反；重叠两相线圈绕向相反，另一相与上面的那一相绕向相同；按1-4（c）排列时，则三相绕向相同。 （a）垂直排列；（b）两相重叠一相并列；（c）水平排列 在空心式电抗器中，主磁通与导线交链，因此必须充分注意涡流损耗。在电流较大的水泥电抗器中，其线圈均由两根以上的电缆并绕。为了使各并联支路中电流分配均匀，各支路电缆要进行换位，常用的换位法；水泥电抗器一般用DKL型铝电缆绕制，电缆绝缘为的电缆纸，外面再绕包棉纱编织带或玻璃布带作护套，在金属模具中
各种电抗器的计算公式 The manuscript was revised on the evening of 2021
各种电抗器的计算公式 加载其电感量按下式计算:线圈公式 阻抗(ohm) = 2 * * F(工作频率) * 电感量(mH)，设定需用 360ohm 阻抗，因此：电感量(mH) = 阻抗 (ohm) ÷ (2* ÷ F (工作频率) = 360 ÷ (2* ÷ = 据此可以算出绕线圈数： 圈数 = [电感量* { ( 18*圈直径(寸)) + ( 40 * 圈长(寸))}] ÷圈直径 (寸) 圈数 = [ * {(18* + (40*}] ÷ = 19 圈 空心电感计算公式 作者：佚名转贴自：本站原创点击数：6684 文章录入： zhaizl 空心电感计算公式：L(mH)= D------线圈直径 N------线圈匝数 d-----线径 H----线圈高度 W----线圈宽度 单位分别为毫米和mH。。 空心线圈电感量计算公式: l=*D*N*N)/(L/D+ 线圈电感量 l单位: 微亨 线圈直径 D单位: cm 线圈匝数 N单位: 匝 线圈长度 L单位: cm 频率电感电容计算公式: l=[(f0*f0)*c] 工作频率: f0 单位:MHZ 本题f0=125KHZ= 谐振电容: c 单位 F 本题建义c=500...1000pf 可自行先决定,或由Q值决定 谐振电感: l 单位: 微亨 线圈电感的计算公式 1。针对环行CORE，有以下公式可利用: (IRON) L=N2．AL L= 电感值（H) H-DC=πNI / l N= 线圈匝数(圈) AL= 感应系数 H-DC=直流磁化力 I= 通过电流(A) l= 磁路长度（cm) l及AL值大小，可参照Micrometal对照表。例如: 以T50-52材，线圈5圈半，其L值为T50-52(表示OD为英寸)，经查表其AL值约为33nH L=33．2=≒1μH 当流过10A电流时，其L值变化可由l=(查表) H-DC=πNI / l = ×××10 / = （查表后） 即可了解L值下降程度(μi%) 2。介绍一个经验公式 L=(k*μ0*μs*N2*S)/l 其中
