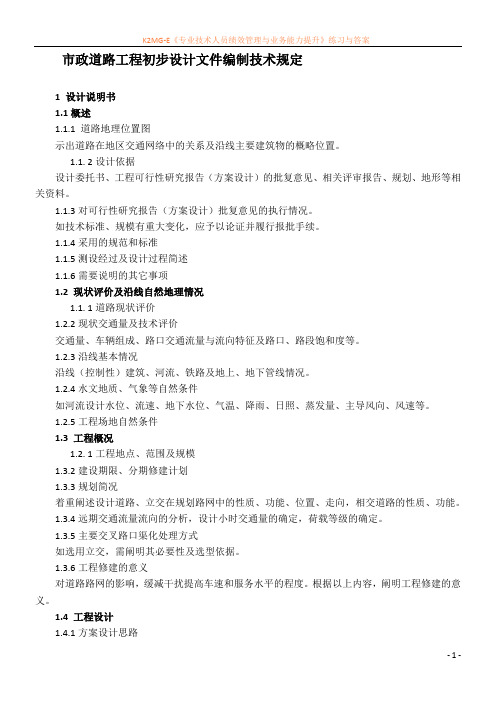

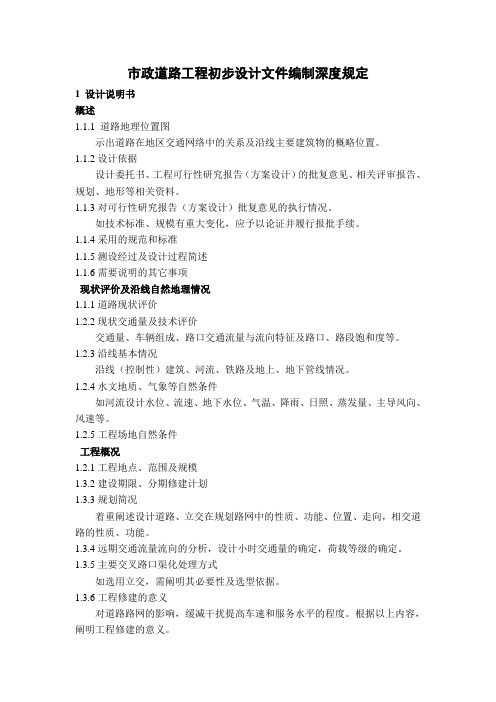

市政道路工程初步设计文件编制深度规定
1 设计说明书
1.1概述
1.1.1 道路地理位置图
示出道路在地区交通网络中的关系及沿线主要建筑物的概略位置。
1.1.2设计依据
设计委托书、工程可行性研究报告（方案设计）的批复意见、相关评审报告、规划、地形等相关资料。
1.1.3对可行性研究报告（方案设计）批复意见的执行情况。
如技术标准、规模有重大变化，应予以论证并履行报批手续。
1.1.4采用的规范和标准
1.1.5测设经过及设计过程简述
1.1.6需要说明的其它事项
1.2 现状评价及沿线自然地理情况
1.1.1道路现状评价
1.2.2现状交通量及技术评价
交通量、车辆组成、路口交通流量与流向特征及路口、路段饱和度等。
1.2.3沿线基本情况
沿线（控制性）建筑、河流、铁路及地上、地下管线情况。
1.2.4水文地质、气象等自然条件
如河流设计水位、流速、地下水位、气温、降雨、日照、蒸发量、主导风向、风速等。
1.2.5工程场地自然条件
1.3 工程概况
1.2.1工程地点、范围及规模
1.3.2建设期限、分期修建计划
1.3.3规划简况
着重阐述设计道路、立交在规划路网中的性质、功能、位置、走向，相交道路的性质、功能。
1.3.4远期交通流量流向的分析，设计小时交通量的确定，荷载等级的确定。1.3.5主要交叉路口渠化处理方式
如选用立交，需阐明其必要性及选型依据。
1.3.6工程修建的意义
对道路路网的影响，缓减干扰提高车速和服务水平的程度。根据以上内容，
阐明工程修建的意义。
1.4 工程设计
1.4.1方案设计思路
1 对规划思路及各项指标进行说明，阐述对规划的理解，分析项目实施的意义。
2 提出主要技术难点与关键技术问题。
3 结合规划提出优化或更改思路，阐述合理性。
1.4.2技术标准与设计技术指标
1 列表说明各方案主要技术指标，包括道路等级、设计年限、设计车速、标准路幅宽度、最小平曲线半径、最大纵坡、最大坡长、最小坡长、凹曲线凸曲线半径、停车视距、最小净空、交织段长度、设计荷载、抗震设防标准等。对以上指标与规范要求进行对比分析。
2 对设计年限、设计荷载、最小净空、抗震等级结合规范进行说明。
3 对因条件限制不满足规范要求的所有非强制性技术指标需特别说明。
1.4.3道路平面设计
1 提出平面布置控制因素，包括用地、道路、管线、轨道、隧道、桥梁、文物、其它构筑物、以及工程费用控制等，分析主要控制因素。
2 阐述各方案平面布置情况，结合以上控制因素进行分析，论证各方案设计合理性。
1.4.4道路纵断面设计
1 提出纵断面布置控制因素，包括坡度、控制标高、坡长、挖填土方、排水、等，分析主要控制因素。
2 阐述各方案纵断面布置情况，结合以上控制因素进行分析，论证各方案设计合理性。
1.4.5方案比选
列表对方案的交通功能、占地、工程费用、景观效果、近远期结合情况、技术要求、工期、拆迁与施工组织等进行综合分析，提出推荐方案。
1.4.6道路路幅分配
说明道路总宽度以及车行道、人行道、非机动车道、路缘带、中央分隔（绿化）、人行道绿化带宽度分配。结合规划及交通分析论证路幅分配合理性。（结合综合管网布置确定路幅分配）
1.4.7道路路基、路面设计
1 说明道路边坡坡率以及支挡构筑物、桥梁、隧道的确定情况，结合现状地形与地勘分段说明其设计合理性。
2 提出特殊路基处理措施。
3 对边坡景观与防护进行说明，并阐明合理性。
4 说明道路坡脚、坡顶防护与排水措施。
5 结合交通分析与道路等级进行道路路面、人行道结构设计。
6 说明路缘石、路边石、花带石、植树圈、花池等安装砌块尺寸。
1.4.8交叉口设计
结合交叉口交通流量流向分析，进行车辆人流组织、渠化设计，安全设计，信号灯相位分析。
1.4.9公交、人行系统设计
1 说明工程范围内公交停车港、出租车停靠站平面位置、类型、长度、宽度以及其范围内坡度，阐述其合理性。
2 结合周边步行交通需求，包括商场、住宅、学校、广场、写字楼、各类车站等对步行交通组织进行说明，重点为斑马线、天桥、地下人行通道的设置情况。
3 对重要的交通枢纽站步行交通，应对人流需求进行定性分析，论证步行交通组织合理性。
1.4.10交通安全设计
1 具体应包括防撞设施、行车视线诱导措施、减速装置、信号控制、标志标线设计等。
2 以上项目中需要另行委托相关单位进行专项设计的应说明情况并提出合理的建议。
1.4.11道路景观设计及评价
1 包括工程范围内的边坡、人行道、中央分隔带绿化处理措施。
2 结合分析周边建筑、地形，分析项目景观效果，提出具体优化处理方法。
3 对如转盘中央、立交匝道内部等大面积需要景观处理的区域，需要进行详细的景观设计说明。若该部分已单独委托设计，则应进行相应说明。
1.4.12存在的问题与建议
1 提出工程设计中未解决或解决的不理想的问题。
2 提出项目实施中可能遇到的影响项目实施的因素。
3 对相关单位提出有助于项目完善和顺利实施的建议。
2 工程概算
3 主要材料及设备表
4 主要技术经济指标
5 附件
5.1 勘测设计合同或委托书
5.2 可行性研究报告批复文件
5.3 方案设计审批文件
5.4 相关专业部门的批复以及协议、纪要等
5.5 原有路基、路面、挡护结构、桥涵、隧道检测结果及评价报告(如果有)
5.6 专题研究成果资料(如果有)
6 设计图纸
6.1路网图
比例尺1：2000～1：100000，包括片区规划路网，突出设计道路（或立交）在城市道路网中的位置，简要说明设计道路（或立交）规模。
6.2 平面总体设计图
比例尺1：2000～1：10000，示出地形、地物、沿线规划布局、现状重要建筑物、单位、文物古迹、道路位置、桩号、桥涵、隧道、相交道路和附近道路系统、排水系统、取(弃)土场、路(渠)改移等的布设位置。道路位置应标出中心线、起终点及相交节点位置、高程、路幅边线、停车港、示坡线、曲线要素。对环境敏感区(点)(景区、学校、自然保护区等)及重要设施的范围必要时应示出。
对分期修建的道路，应根据总体设计及分期实施计划，参照上述平面总体设计的要求，绘出前期及后期工程的平面总体设计及其横断面图，包括各种构造物、交通工程及沿线设施的分期实施总体设计方案。
比较方案(同深度比较)应按上述要求绘制。
6.3平面设计图
比例尺1：500～1：2000（立交1：200～1：500），示出地形、地物、指北图式、道路中线位置、桩号，断链位置及前后桩号、平曲线交点、要素、红线宽度、规划道路宽度、停车港及路口拓宽的平面布置和尺寸、桥梁、隧道、立交平面布置、跨线桥(包括分离式立体交叉桥)位置及交叉方式、平面交叉渠化方式、绿化布置，相交道路规划中线、红线宽度、道路宽度、节点高程、过街设施（含天桥和地道）等，主要杆管线和附属构筑物的位置等。标明路幅宽度渐变长度、方式，示坡线、边坡排水系统、占地线等。
互通式立体交叉还应绘制交通量分布图、变速车道及渐变段长度、匝道编号、跨线桥位置及交角，并绘出主线、被交叉道路、匝道的代表性横断面等。
比较方案如远离推荐方案时，可单独绘制(注明上承下接关系、对应桩号)。
6.4 直线、曲线及转角表
列出交点号、交点桩号、交点坐标、偏角、曲线各要素值、平曲线主要桩位、
直线长、计算方位角、备注路线起讫点桩号、断链桩号、坐标系统等。
6.5纵断面设计图
比例尺尺纵向1：100～1：500，横向1：500～1：2000，示出网格线、地面线、设计线、断链、地质图式、竖曲线及其要素，桥涵和立体交叉(含通道、人行天桥)的位置及其结构类型、孔数及跨径，立交主要部位的高程、重要交叉管线及高程、设计水位、隧道位置、交叉口位置及高程、停车港位置等。图的下部各栏示出地质概况、地面高程、设计高程、坡度及坡长(包括变坡点桩号、高程)、桩号、直线及平曲线参数。
立交应包括相交道路和匝道初步确定的纵断面图，如设有辅路或非机动车道应一并考虑。
比较方案(同深度比较)的纵断面图单独绘制。
6.6 纵坡、竖曲线表
列出变坡点桩号和高程、变坡点间距离、纵坡值、竖曲线要素值、直坡段长等。
6.7标准横断面图
比例尺用1：100～1:200，示出一般路段的标准横断面尺寸、设计高程位置、路拱横坡、路面结构形式以及路灯、绿化带及行道树、盲道等的设置，注明各路面组成部分名称、路缘石、花带石、路边石的尺寸及材料要求。
6.8典型横断面设计图
比例尺1：100～1：200，绘出一般路堤、低填路堤(路基高度较小且需特殊处理)、路堑、半填半挖路基，陡坡路基、填石路基、半路半桥路基、悬出路台或半山洞路基(如果有)、水田内路堤及沿河(江)或水塘(库)等不同形式的代表性路基设计图，并应分别示出路基、边沟、碎落台、截水沟、护坡道、排水沟、边坡坡率、护脚墙、护肩、护坡、挡土墙等结构类型及防护加固结构形式且标注主要尺寸。
6.9特殊路基设计图
绘制软土、膨胀土、湿陷性黄土、盐渍土、多年冻土、岩溶等不良岩土以及滑坡、崩塌、泥石流、采空区、病害地段或受水、气候等自然因素影响强烈的路基段的路基处理一般设计图，标注地质资料，比例尺用1:100～1:400。
滑坡等病害地段需绘制平面图、地质断面图、主滑断面设计图、支挡工程结构设计图等，平面图比例一般1:200～1:2000。
逐段绘制高填方路堤、深挖方路堑段控制横断面的地面线及断面布设、立面，地基或边坡地质情况、填料种类及要求，地基处理、原地面处理及边坡处理或加固措施、其他路基稳定措施、边坡排水防护措施等，并应示列比较方案。
逐段绘制低填路基填筑中，清表和填前夯实的厚度，并且按不同路基高度分
别说明路基各层采用的填料种类、强度、是否改性及掺改性剂类型、剂量等。
逐段绘制桥头路基处理措施、具体尺寸及材料要求等。
逐段绘制陡坡路堤或填挖交界处路基处理措施、具体尺寸及压实度要求等。
6.10特殊路基工程数量表
分别列出软土、膨胀土、湿陷性黄土、盐渍土、多年冻土、岩溶等不良岩土以及滑坡、崩塌、泥石流、采空区、病害地段或受水、气候等自然因素影响强烈的路基段的起讫桩号、长度、宽度、处理措施、工程数量。
对软土地基处理，列出处理段落起讫桩号、路基高度、预压期、总沉降值、预压期沉降值、工后沉降值、超载高度、桩间距、桩长、处理宽度及稳定系数等内容。其他不良地段应列出处理方案的控制指标。
高填深挖路基分别列出高填方路堤、深挖方路堑段起讫桩号、长度，路基中心最大填挖高度及最大边坡高度，地基、路基及边坡处理加固措施，工程数量等。
低填浅挖路基列出特殊处理工程数量及低填路堤开挖、回填土方等数量。
桥头路基列出桥头路堤处理措施及工程数量等。
陡坡路堤或填挖交界处理列出陡坡路堤或填挖交界处设计处理措施、工程数量等。
6.11路基防护工程设计图
比例尺1:50～1:200，绘出主要防护工程、加固、支挡工程一般设计图，按不同高度、坡率等列出每延米工程、材料数量表。
重要路基防护工程应对采用不同的防护方案进行比较，绘制比较方案图，比较路基防护、支挡或加固工程各方案的优缺点、工程造价等，并提出推荐意见。
6.12路基防护工程数量表
列出起讫桩号、防护工程名称、主要尺寸及说明、单位、工程数量(左、右)。
6.13路面结构设计图
示出设计标准、使用年限、控制指标等，并分别示出行车道、人行道的路面结构与厚度，绘出路缘石、路边石、花带石等构造大样图和路拱曲线大样图。6.14路面工程数量表
列出起讫桩号、长度、宽度、结构类型、各结构层名称、厚度、数量等。6.15广场或重要交叉口设计图
比例尺1：200～1：500，包括主要尺寸、形式布置、公交车站、过街设施、渠化设计、局部部位的竖向等高线设计图。
6.16工程特殊部位技术处理的图纸
6.17交通工程图表
绘制典型路段和重要节点交通标志、标线布置图，主要交叉路口信号控制布置，路段或节点监控布置。统计道路沿线工程数量和设备数量。
6.18景观设计图
绘出典型路基段断面、互通式立体交叉、隧道洞口等典型区段的景观设计图。重要区段景观应绘制效果图。
统计植物配置表、景观工程数量表。
7 改（扩）建道路工程
改（扩）建道路的初步设计除按第6条的规定编制外，应增加下列内容。7.1路基标准横断面图
示出原有和改建后的路基宽度、车道划分、边坡坡率及新旧路基衔接情况。
7.2新旧路基衔接工程数量表
列出起讫桩号、长度、简要说明、工程数量等。
7.3新旧路基衔接工程设计图
示出原有路基及加宽路基、原有路基边坡开挖方式及衔接方式。
7.4原有路基、路面构造物利用、维修、拆除工程数量表
7.5原有交通工程设施调查表
列出原有主要交通工程设施的品牌、材质、建设时间、结构现状、利用方案比较表。
7.6施工期交通组织设计图
包括路网分流、绕行设计方案和交通管制措施等设计图；为保持原有道路畅通而设置的临时工程设计图。
7.7临时交通工程一览表
列出序号、名称、单位及数量、备注等。
市政道路排水工程初步设计文件编制深度规定
1 设计文件组成
一般应包括设计说明书、设计图纸、主要工程量表、概算书、计算书等。
设计图纸主要包括总图、管(渠)道平面图、纵断面图、主要构筑物工艺图、典型横断面管道布置图等。
说明书和概算书可与其余专业合并编制。计算书主要供设计单位内部使用，并存档备查。
2 设计说明书
2.1 设计依据
2.1.1 主要批准文件；
2.1.2 设计采用的主要标准、规范；
2.1.3 勘察测量资料、管线探测资料、规划资料；
2.1.4 其他利用资料。
2.2 工程概况
2.2.1 道路主体工程概况。
2.2.2 现状排水系统概况。
2.2.3 规划排水系统概况（若结合区域排水系统建设，应阐述与上下游排水系统的衔接关系）。
2.2.4 设计排水工程概况（设计内容、服务范围、流域特点、工程主要特点等）。
2.2.5 必要时对可供选择的排水系统方案进行论证和技术经济比较，择优推荐。
2.3 主要设计标准和参数
2.3.1 排水体制；
2.3.2 污水定额、人口密度、分期建设年限、设计和校核年限；
2.3.3 雨量公式、暴雨重现期、径流系数、地面集水时间、折减系数等；
2.3.4 合流管道的截流倍数、截流溢流设施的形式。
2.4 设计简介
2.4.1 主要排水管线的定线、走向、预留支管、转输、排出口等。
2.4.2 临时涵洞、永久涵洞、边沟、截水沟、绿化带渗水排放设施等。
2.4.3主要管段水力计算结果：包括服务面积、设计流量、管渠断面尺寸、充满度、坡度、流速等。（该部分内容也可以反映在设计图纸中）
2.4.4 桥面、隧道、地通道局部排水设施。
2.4.5 管（渠）顶覆土控制。
2.4.6 倒虹吸、架空排水、排水泵站等特殊设施。
2.5 管材及附属设施
2.5.1 排水管渠断面形式、材料、接口形式和基本技术要求。
2.5.2 检查井、跌水井、雨水口等构筑物的主要形式、材料和基本技术要求。2.5.3 管道和构筑物地基基础处理。
2.6 存在的问题
设计基础资料、建设条件等方面存在的主要问题。必要时提出建议。
3 总图
3.1 排水总平面图
3.1.1 应示意指北针或风玫瑰，可采用与主体工程相同的绘图比例，表示出地形、地物、河流、冲沟和现有排水管渠等。
3.1.2应示意主要设计排水管渠的敷设线路、走向、主要的断面尺寸、排水出口等，有条件时示意各设计管段服务的流域范围。
3.2 流域分析图和区位示意图
排水情况较复杂时宜绘制流域分析图。必要时绘制项目区域位置示意图。
4 排水管渠平面图
4.1 应绘制排水管渠平面图。图中应有指北针或风玫瑰，可采用与主体工程相同的绘图比例。
4.2 图中应反映现有地形、地物和现有排水设施，应示意设计道路主体工程及其主要附属工程。
4.3 直线和折线设计管（渠）段应注明各段管径（渠断面）、长度、坡向、坡度，检查井应编号。
4.4 弧形管（渠）段应注明半径，检查井应编号，弧线特征点应有节点编号。4.5 应反映干管与上、下游管道的衔接情况和支管接入情况；应示意干管与边沟、截水沟和涵洞的衔接情况；有排出口时应示意。
4.6 分平面图中宜采用缩图形式示意所有分图的整体拼接情况和本图所在位置，分图拼接处应示意拼接线。
5 排水管渠纵断面图
5.1 主要排水管段应绘制纵断面图。应采用合适的横向和纵向比例（横向1：500～1：1000，纵向1：100～1：200）。
5.2 应表示出设计地面标高、管渠底标高、埋深、坡度、检查井（或节点）编号及之间距离、管渠断面尺寸、基础形式等。高填方路段的排水涵洞应示意原地面标高。
5.3现状排水管接入处应表示接入上游的现状排水管渠的断面及底标高，设计排水管出口处应表示排入下游管渠的断面及底标高。
5.4 应表示出主要交叉管线的种类、位置和标高。
5.5 应示意管道穿越或跨过的构筑物。
5.6 检查井内液面有跌落时应注明跌落高度，有支管接入时应示意其管径和管底标高。
6 主要构筑物工艺图
6.1 主要采用的检查井、跌水井、雨水口等工艺图；
6.2 涵洞进出水口、涵洞断面等工艺图；
6.3 其他特殊构筑物工艺图。
7 典型横断面管道布置图
应绘制典型横断面管道布置图，反映排水管线及各类综合管线的管廊位置，以及相互之间的关系。
8 主要工程量表
8.1 应反映主要管材的规格和数量；
8.2 应反映主要构筑物的数量（有工艺图）或主要建筑材料数量（无工艺图）；
8.3 应反映主要挖填方工程数量；
8.4 必要时反映拆迁补偿、拆除修复工程数量。
9 概算书
见本规定相关章节。
10 计算书（内部使用）
10.1 设计流量计算；
10.2 管渠水力计算；
10.3 设备选型和构筑物尺寸计算。
[注：城市专项排水工程结合道路工程建设时，设计文件编制深度除应符合本规定外，还应遵循国家现行相关规定。]
市政道路照明工程初步设计文件编制深度规定
1 设计说明书
1.1 设计依据
1.1.1 主要批准文件；
1.1.2 设计采用的主要标准、规范；
1.1.3其他利用资料。
1.2 工程概况
道路主体工程概况。（道路等级、长度、路幅分配等）
1.3 主要设计标准和参数
道路照明亮度（或照度）、均匀度、照明功率密度；
1.4 设计简介
1.4.1 供配电方式；（负荷等级、变压器容量、供电电源、配电方式等）
1.4.2灯具布置方式；
1.4.3负荷计算情况；
1.4.4 配电线路电压降计算情况；
1.4.5主要的节能措施及照明控制方式；
1.4.6 防雷及安全接地；
2 设计图纸
2.1 供配电总图（1：1000~1：2000）
较大型项目应有供配电总图（包括变压器布置及供配电范围等）
2.2 供配电系统图
2.3 照明平面布置图（1：500~1：2000）
2.4 照明标准横断面图（1：500~1：2000）
3工程量表
主要设备及材料表。
市政道路综合管网工程初步设计文件编制深度规定
1 设计说明书
1.1 设计依据
1.1.1 主要批准文件；
1.1.2 设计采用的主要标准、规范；
1.1.3 现状管线勘测资料；
1.1.4 各管线产权单位反馈的资料和意见；
1.1.5其他利用资料。
1.2 工程概况
道路主体工程概况。（工程规模、路幅分配等）
1.3 设计简介
1.3.1 各市政管线的现状情况简介；
1.3.2各市政管线的定线、走向、交叉、预留支管等设计情况简介（如有现状管线，应分别阐述现状管线的保留利用、保护、改扩建和拆除的原因和措施）；1.3.3管材及附属设施（各种管线的断面、材料、接口形式和基本技术要求）；
1.3.4存在问题；
2 设计图纸
2.1综合管线平面布置图（1：500）
汇总各单项管线设计平面布置图，清楚表达相对关系，应带有现状地形。若工程范围内涉及现状管线，应在图上反映出来，且应区别表达现状管线的保留利用、保护、迁建和拆除情况。
2.2单项管线平面布置图（1：500）
应清楚表达单项管线新建、改扩建情况，应有设计管线的断面、管径、检查井（或节点）编号等参数，应带有现状地形，若工程范围内涉及现状管线，应在图上反映出来，且应区别表达单项现状管线的保留利用、保护、迁建和拆除情况。
2.3单项管线纵断面图（横向1：500～1：1000，纵向1：100～1：200）
应表示出设计地面标高、非压力流管道的管沟底标高、压力流管道的管中心标高、埋深、坡度、检查井（或节点）编号及之间距离、管渠断面尺寸、基础形式等。重要节点应反映管线交叉的种类及相对关系。
2.4标准横断面图
反映各类综合管线的管廊位置，以及相互之间的关系。
2.5典型横断面图（重要部位）
反映各类综合管线的管廊位置，相互之间的关系，以及与重要构筑物的关系。
3工程量表
3.1 应反映主要管材的规格和数量；
3.2 应反映主要设备的数量；
3.3 应反映主要挖填方工程数量；
3.4 必要时分别反映各单项管线的新建、迁（还）建、扩建、拆除工程数量。
[注：本规定仅对各单项管线的管廊部分进行综合设计，各管线工艺的具体初步设计，详各单项管线的专项设计，且均应遵循国家现行的相关规定。]
市政桥梁工程初步设计文件编制深度规定
1 设计说明书
1.1 项目地理位置图
1.2 概述
1.2.1 设计依据
依托设计合同、工程可行性研究报告的批复意见、工程综合规划条件、设计中标通知书（方案论证批复）、与相关部门的专项研究报告（环评、通航、行洪、水保、压覆矿产、地震评价等）及其它有关文件。
1.2.2 工程概况
1 工程位置、范围和规模；
2 对可行性研究报告批复意见的执行情况。如标准、规模有重大变化，应予以论证并履行报批手续；
3 测设经过及设计过程简述；
4 工程分期建设的计划安排。
1.2.3 工程场地自然条件
1 场地地形地貌、工程地质、水文地质、气象、河流、地震烈度等情况；
2 现状道路、航道、管线、建（构）筑物及周边环境。
1.3设计原则和技术标准
1.3.1 设计原则
1.3.2 采用或参考的设计技术标准（设计规范及细则等）
1.3.3 主要设计技术指标
包括设计年限、道路等级、设计荷载、设计洪水频率及水位、抗船舶撞击设防标准、抗震设防标准（地震动峰值加速度）、桥梁净空、桥梁横断面、设计通航标准、设计行车速度、道路线形标准等，必要时应说明选用标准的根据和理由。
1.3.4 桥梁抗震设计情况
1.3.5 桥梁耐久性设计及措施
1.3.6 特大桥或主要桥梁的养护方案
1.4 桥梁工程设计
1.4.1 桥梁总体设计
1 桥位设计；（工可阶段已经明确的桥位直接引用）
2 桥梁长度的确定及孔径布置；
3 设计特征水位、河床冲刷等的调查与确定；
4 桥梁横断面布置；
5 桥梁纵断面及接线工程设计。
1.4.2 主桥工程
1 桥型方案比较及推荐方案；（设计中标方案、经方案论证得到批复的方案可不作桥型方案比较）
2 上部结构设计；
3 下部结构设计；
4 基础设计；
5 钢结构的防腐设计。
1.4.3 引桥工程
1 桥型方案比较及推荐方案；
2 上部结构设计；
3 下部结构设计；
4 基础设计；
5 钢结构的防腐设计。
1.4.4 调治构筑物设计
1.4.5 环境和景观设计（一般桥梁可简述）
1 桥头绿化设计
2 景观灯饰设计
3 隔音墙设计
1.4.6 结构计算
1 设计计算参数；
2 计算模型；
3 强度验算；
4 关键结构局部分析
5 主要结论
1.5 引道工程
1.5.1 引道工程的设计范围
1.5.2 引道工程的平、纵、横设计
1.5.3 路面结构设计
1.5.4 挡土墙设计
1.5.5 基础处理
1.6 附属工程
1.6.1 安全设施设计（防撞护栏、防眩设施、防护网、桥墩防撞及导航设施、桥涵标、航标等）
1.6.2 照明工程设计
1.6.3 防、排水工程设计
1.6.4 附属人行梯道系统设计
1.6.5 配套的服务及管理设施设计
1.6.6 管网设计（过桥管线的布设）
1.6.7 抗震、消防、防雷设计
1.7 桥梁工程施工方案（常规、一般桥梁可在说明中简述）
1.7.1 说明实施方案、施工组织设计（含交通组织设计）、施工方法和要求
1.7.2 论述施工方法的经济合理性和技术可行性
1.8 新技术采用及拟立项的科研项目
1.9 问题与建议
2 工程概预算
见本规定《投资估算经济评价和概预算文件》的相关章节。
工程概算应以批准的可行性研究报告及初步设计图纸为依据。
3 主要工程量、材料及设备表
4 附件
重要的设计依据文件及相关协议、纪要及工可或方案批复文件。
5 设计图纸
5.1 桥梁平面图（1：500）
示出地形（指北针）、桥梁位置、墩台、引道、护坡、护岸。调治构筑物及防护工程，桥位控制点坐标、水流方向等。
5.2 桥位工程地质平面图、纵断面图（1：500）
示出钻孔位置、深度及各层土的分界线（适用于地质特殊复杂的大桥）。一般桥梁可将地质柱状图绘制于桥型布置图之立面图上。（地质图例）
5.3 桥型布置图（1：1000）
5.3.1 绘出推荐方案的立面（或纵断面）、平面、横断面图。（1：50～1：1000）5.3.2 示出工程范围道路或河床断面、地质分界线、特征水位、冲刷深度、道路净高或通航净空、墩台基础、基础埋深、桩号、控制点坐标、主要调治构筑物和防护工程、桥面纵坡等。
5.3.3 当为弯桥或斜桥时，应示出桥轴线半径，水流方向及斜交角度。
5.4 主要结构构造图（大桥及复杂中桥应绘制本图）（1：50～1：200）
1 基础与下部结构（墩、台及基础的基本形式、主要尺寸、材料及对基础承载力的要求等；不良地质现象的处理及岸坡防护）；
2 弯桥、坡桥及斜桥的支座布置；
3 上部结构（结构的主要尺寸、预应力体系、主梁断面形式及梁段划分；重要的结构、构件及部位（斜拉索、主缆、吊杆、锚箱等））；
4 特殊设计（大位移伸缩缝、大吨位支座及阻尼器）；
5 桥面系及附属设施（桥面铺装（含防水）、管养设施等）；
6 施工方案（钢围堰、施工吊装方案示意等）；
7 桥梁工期安排及施工流程图；
8 其他（过桥管线、环保措施、桥涵标、航标、隔音墙、景观灯饰等）。5.5 桥梁结构比较方案图（除设计中标方案及经桥梁方案论证得到批复的方案外）
大桥及复杂中桥应绘制本图，示出比较范围，内容与桥型布置图相同。
市政隧道工程初步设计文件编制深度规定
1 设计说明书
1.1 项目地理位置图
1.2 概述
1.2.1 设计依据
委托设计合同、工程可行性研究报告的批复意见、工程综合规划文件、与工程相关的专项研究报告及其它有关文件。
1.2.2 工程概况
1 工程位置、范围和规模。
2 对可行性研究报告批复意见的执行情况。如技术标准、规模有重大变化，应予以论证并履行报批手续。
3 工程分期建设的计划安排。
1.2.3 工程场地的自然条件
1 场地地形地貌、工程地质、水文地质、气象、植被、地震等自然条件。
2 现状道路、管线和建（构）筑物及周边环境。
3 按当地建设主管部门的要求进行必要的地震安全性评价。
4 如有斜井、竖井和辅助坑道，应就上述内容加以说明。
1.3 设计原则和技术标准
1.3.1 设计原则
1.3.2 采用或参考的技术标准
应包括设计合同中约定的全部技术标准以及国家部委、重庆市有关部门颁布的相关技术标准。
1.3.3 主要设计技术指标
包括道路等级、设计荷载、抗震设防标准、隧道建筑限界、设计行车速度、道路线形标准以及通风、照明、消防、监控、通讯、供配电的设计标准。如与可行性研究报告的批复意见不符，应说明选用标准的根据和理由。
1.4 隧道工程设计
综合各项技术条件进行方案比较，包括线位方案、隧道与明线方案、通风方案等，通过技术经济论证，提出推荐方案。
1.4.1 隧道总体布置（平、纵、横）。
1.4.2 隧道内轮廓。
1.4.3 隧道洞口。
1.4.4 隧道支护衬砌。
1.4.5 横洞及紧急停车带支护衬砌。
1.4.6 特殊节点或路段的隧道设计方案。
1.4.7 不良地质处治方案。
1.4.8 防排水。
1.4.9 路面结构及内装。
1.4.10 环保要求及绿化、美化。
1.4.11 弃渣处理。
1.5 隧道接线及引道工程
1.5.1 设计范围。
1.5.2 平、纵、横设计。
1.5.3 路面结构设计。
1.5.4 边坡防护工程设计。
1.5.5 地基处理。
1.6 附属工程
1.6.1 隧道营运通风。
1.6.2 隧道营运照明。
1.6.3 隧道营运消防。
1.6.4 隧道营运管理与监控、通信。
1.6.5 隧道营运供配电。
1.6.6 隧道营运安全设施。
1.6.7 隧道附属人行系统。
1.6.8 隧道营运防灾与救灾。
1.6.9 隧道营运节能措施。
1.6.10 隧道服务设施房屋建筑。
1.7 隧道施工方案
1.7.1 说明施工方案、施工组织设计、施工方法和要求（主洞、斜井、竖井及辅助坑道）。
1.7.2 特殊节点或路段的隧道施工方案。
1.7.3 监控量测项目及要求（必要时应含超前探测）。
1.7.4 论述施工方法的经济合理性与技术可行性。
1.8 新技术采用及拟立项的科研项目
1.9 问题与建议
2 工程概算
见本规定《投资估算经济评价和概预算文件》的相关章节。
3 主要工程数量、材料及设备表
4 附件
重要的设计依据文件及有关协议和纪要。
5 设计图纸
5.1 隧道土建工程
5.1.1 隧道表：列出隧道名称、起讫桩号、长度、净空、洞内路线线形（纵坡及坡长）、平曲线半径及平曲线长度、工程地质说明、围岩级别及衬砌长度（含明洞）、洞门型式（进口、出口）、照明、通风方式等。
5.1.2 隧道工程数量表：列出洞口工程（洞门、明洞、截水沟等）、洞身工程（开挖、初期支护、二次衬砌）、防排水工程（洞身防水、洞身排水、路面排水）、横洞、路面、通风、照明、消防、供配电等的工程材料数量。
5.1.3 隧道（地质）平面图：示出地形、地物、导线点、坐标网格、路线线形及交点要素，地层的岩性、界线、地质构造及其产状等，绘出隧道洞口、洞身、斜井、竖井、横洞、紧急停车带等，标出钻孔、坑、槽探和物探测线等位置及编号。比例尺用1:1000～1:2000。
5.1.4 隧道（地质）纵断面图：示出地面线，钻孔柱状图式、坑、槽探和物探测线位置，地层和构造带的岩性、产状及界面线，绘出隧道进口位置及桩号、洞身、斜井、竖井、横洞等。图的下部各栏示出工程地质、水文地质、坡度及坡长、地面高程、设计高程、里程桩号、围岩级别、衬砌型式及长度。比例尺用1:1000～1:2000。
5.1.5 隧道（包括横洞、斜井、竖井、紧急停车带）建筑限界及内轮廓方案图：按不同类型分别绘制。比例尺用1:100～1:200。
5.1.6 隧道进、出口方案图：按不同形式绘出洞口立面、纵断面、横断面设计图。比例尺用1:100～1:200。
5.1.7 隧道衬砌横断面图：示出明洞衬砌的断面、防水层、开挖与回填、电缆沟、路面结构、排水管(沟)等，复合式衬砌的断面、初期支护、防水层、二次衬砌、电缆沟、路面结构、排水管(沟)等。列出各级围岩支护衬砌设计参数表。比例尺用1:100～1:200
5.1.8 隧道不良地质处治方案图：比例尺用1:100～1:200。
5.1.9 特殊节点或路段的隧道支护衬砌结构方案图：包括下穿、上跨、近接、平交等特殊线形关系下形成的特殊节点或邻近既有建筑的特殊路段隧道结构。比例尺用1:100～1:200。
5.1.10 隧道路面结构及内装方案图：比例尺用1:100～1:200。
5.1.11 斜井、竖井及辅助坑道平面、纵面图：比例尺用1:1000～1:2000。
5.1.12 斜井、竖井及辅助坑道支护衬砌方案图：比例尺用1:100～1:200。
5.1.13 隧道施工方案图：比例尺用1:100～1:200。
5.1.14 隧道弃碴场地（包括施工便道）布置图：比例尺用1:1000～1:2000。
5.1.15 隧道施工场地布置图：比例尺用1:200～1:500。
5.2 隧道附属设施
5.2.1 隧道营运通风设计
1 隧道营运通风设备和主要材料汇总表。
2 隧道营运通风系统平面布置图。
3 隧道营运通风系统设备安装断面图。
5.2.2 隧道营运照明设计
1 隧道营运照明设备和主要材料汇总表。
2 隧道主洞照明平面布置图。
3 隧道车（人）行横洞、紧急停车带照明灯具平面布置图。
4 隧道营运照明灯具安装断面图。
5.2.3隧道营运消防与排水设计
1 隧道营运消防和排水设备和主要材料汇总表。
2 隧道营运消防系统总体方案图。
3 隧道营运消防系统设备安装平、立面图。
4 隧道营运排水方案图。
5 隧道营运消防救援与人员逃生方案图。
5.2.4 隧道营运管理与监控、通信设计
1 隧道管理养护机构：管理养护机构设置方案图；管理养护业务流程图；管理养护结构业务人员编制表；管理养护建筑面积及占地一览表；管理养护设备机具配置表。
2 隧道监控设施：隧道监控设备及主要材料数量汇总表；隧道监控外场设备布置一览表；隧道监控外场设备布置图，含交通控制、隧道闭路电视监视、紧急电话与有线广播、火灾自动（手动）报警、隧道运营环境检测（CO/VI、亮度等）、通风照明消防和横通道门控制、设备防雷接地等；隧道监控系统构成图，包括监控（分）中心、隧道管理站及各子系统构成图；隧道监控系统软件流程图；隧道监控设备布置图；隧道监控系统一般构造、安装图；隧道监控外场设备供电路由图；其他图表。
3 隧道通信系统：隧道通信设备及主要材料数量汇总表；隧道通信管道工程数量汇总表；隧道通信（分）中心、无人通信站布置及网络构成图；隧道通信系统构成图；隧道通信管道埋设位置断面图；其他图表。
建筑施工图（初步设计）制图方法 一、制图原则 1.规范化：依据国家制图规范和制图深度要求制图； 2.适用性：用通用软件和通用命令，以便团队协作。 3.可修改性：运用标准图层设置和制图方法，以便修正。 4.高效率：将每一张图分为基本确定部分、经常修改部分、一次成图部分， 分步骤的绘图，每步骤尽量由向设计上级主管确认后进行下一步，以提高效率、节约时间。 二、总平面制图方法 （一）总平面图需要表达的内容 1.各项经济技术指标。 2.地块的区域位置图（根据需要绘制）。 3.地块的定位坐标。 4.地块与周边道路、环境的关系。 5.地块内的道路系统（车行、人行）、停车场、广场、绿地及建筑物的布置。 6.建筑物与红线的关系（建筑红线或建筑控制线）、建筑物与建筑物（场地内建 筑及场地外建筑）之间的关系、建筑与道路系统之间的关系。 7.建筑物的名称、层数、高度及出入口位置。 8.比较简单的场地要表达竖向设计及土方图（初步设计及施工图阶段）。 9.指北针及比例或比例尺。 （二）制图步骤 1．整理好各项原始数据:地块定位坐标、指北针、道路红线、建筑红线、建筑控制线、周边道路环境的反映、保留的地形地物及出图比例或比例尺。在非特殊情况下，绝对不可以移动电子版地形图上的用地红线位置!!之后才可以开始绘图。 2．确定方案后再开始绘图。如为规划方案应将方案草图扫描后再开始绘图。 3．先确定地块内道路中心线的定位。 4．绘制建筑在地块内的定位。参考：建筑控制线、防火间距、日照间距等。 以上设计内容必须经设计负责人确认后，再进行下步的绘制。
5．绘制地块内广场、停车场、绿地的布置范围。补充完整整个道路系统（人行、车行）。注意：穿过建筑消防车道的设计。 6．补充完整其他广场、停车场、绿地及环境小品等细节的图纸内容。 7．比较简单的场地考虑竖向设计：周边道路最高点及最低点标高、地块内建筑室外标高、道路交叉点标高、道路的做法及断面。 8．标注：建筑名称、层数、高度及出入口位置，建筑物的长度和宽度（在初步设计或施工图中此长度和宽度应与平面图一致）、新建建筑物之间、新旧建筑物之间的间距，建筑物退红线的距离，如为正式报审文件，需标注建筑物角点坐标。 10.核算各项经济技术指标，并标于总平面图纸上（施工图除外）。 三、平面制图方法： （一）平面制图所需要的原始资料： 1.总平面图； 2.平、立面方案； 3.确定出图比例； （二）制图步骤： 1.轴线 2.按出图比例，标轴线号及轴线标注；如果是住宅，应标好户型套内建筑 面积,经项目负责人或工种负责人认可后才能进行下步工作！！ 3.承重墻及承重柱,应与结构专业核对清楚再进行下一步工作； 4.隔墙； 5.门窗（内门窗尽量准确，外门窗将来依据立面进行修改）； 6.各种管井洞口，应与设备专业核对清楚再进行下一步工作； 7.楼电梯及其他构件，注明楼电梯编号及详图索引； 8.如为方案图布置配景家具；如为初步设计或施工图只布置施工部分的构 件，（如洗手池、坐便器等）并与各专业核对； 9.依据出图比例标注其他尺寸。（尺寸标准依据设计深度要求） 四、立面制图： （一）立面制图需要的资料
目录 第一篇工程概况 第二篇施工组织机构及现场管理第三篇施工总平面图 第四篇确保工程进度的技术措施第五篇分部分项工程施工方法第六篇雨季施工措施 第七篇主要工程质量保证措施第八篇施工安全保证措施 第九篇现场文明施工措施 附表： 主要机械设备表 劳动力计划表 项目部组织机构图
施工组织设计 第一篇工程概况二、工程设计标准： 第二篇施工组织机构一项目部组成人员：
第三篇施工总平面布置 第一节施工现场平面布置原则 本工程主要施工项目包括道路、桥梁、照明、排水等工程，总体布设原则如下： 1、合理安排施工程序，进行施工场地规划，将施工对周边交通及周围环境影响程度降至最小，将现有场地的作用发挥到最大。 2、施工总平面布置总体上坚持阶段性、适用性、灵活性特点。 3、现场布置既要满足施工要求，方便施工管理，又要确保施工质量、安全、进度和环保的要求。 4、施工现场布置整洁、有序，同时做好施工废水净化排放、防尘、防噪措施，创建文明施工工地。 5、场地布置遵循“三防”原则，防火、防水、防盗设施齐全，布置合理，消除不安定因素。 6、施工现场实行“三区”（作业区、材料区、生活区）隔离。三区设置符合安全标准，标识清楚醒目。根据施工工序及现场情况布置各工种作业加工棚，以便于施工操作。现场办公室设置在明显位置，设施符合施工条件要求，做到各项管理制度齐全、上墙。 7、排水施工时采用围挡进行施工现场围蔽，围挡占地保证符合业主要求及规划占地要求，布设时，考虑尽可能地避免材料二次倒运，避免场道路进行多次迁改，电、水管线埋设符合标准规。 8、现场施工用电与用水情况执行国家及天津市标准规，做到安全用电，安全施工，节约水电资源。 第二节施工现场平面布置 根据现场情况，现场计划采用围挡进行封闭，并在道路南侧修建一条施工进出场道路，与周边现状道路连接贯通。在道路南侧空地上设置项目部及施工人员住宿，同时根据施工总体安排及划分，在现场设置各类原材料存放区及加工区，确保施工区域与住宿区域相隔离。
一、设计阶段的划分 （一）建筑工程设计阶段的划分 1.建筑工程设计应按方案设计、初步设计、施工图设计三个阶段进行。 2.小型或技术简单的建筑工程，经有关主管部门同意，可按方案设计审批后直接转入施工图设计的两阶段进行。 （二）与建筑工程设计文件编制深度有关规和规定 1.建设部[1992]102号文版发的行业技术管理标准《建筑工程设计文件编制深度的规定》（中南建筑主编） 2.市标准DBJ 08-64-97《建筑工程设计文件编制深度规定》（市勘察设计协会主编） （三）设计文件编制原则 设计文件编制必须贯彻国家和地方有关工程建设的政策和法令，应符合国家和地方建筑工程建设标准、设计规（规程）和制图标准，遵守设计工作程序。 各阶段的设计文件应是完整齐全，容深度要符合规定，文字说明和图纸均应表达清晰、准确，整个文件必须经严格校审，减少各种差错。 二、初步设计图纸深度 （一）区域位置图 1.地形和地物； 2.城市坐标网、坐标值； 3.工程场地围的测量座标或尺寸； 4.场地附近原有或规划的交通线路及公用设施，本工程道路、铁路接线点及进入场地的位置、坐标和标高； 5.场地附近河道、水库的名称、位置、主要高程； 6.场地附近大型公共建筑的位置和名称； 7.指北针、风玫瑰图；
8.区域位置图可视工程规模等情况与总平面图合并； 分析中国电信、金融大厦区域位置图。 （二）总平面图 1.地形和地物； 2.测量坐标网、坐标值，场地施工坐标网、坐标值（或标注尺寸），规划红线； 3.建筑物、构筑物、出入口、围墙位置，其中主要建筑物、构筑物的坐标（或相关尺寸）； 4.废旧建筑物的拆除围、相邻建筑物的名称和层数与相邻建筑物的距离、日照阴影图； 5.道路、铁路和排水沟的主要坐标（或相关尺寸）； 6.停车库（场）的车位布置、消防登高场地、绿化及美化设施的布置示意； 7.指北针、风玫瑰； 8.主要技术经济指标和工程量表； 9.说明栏应有尺寸单位、比例、场地施工座标和测量座标的关系、补充图例及必要的说明等。 分析中国电信通信总平面图。 （三）竖向布置图 1.场地施工坐标网、坐标值（或尺寸）； 2.建筑物、构筑物的名称（或编号）、室外设计标高； 3.场地外围的道路、铁路、河渠或地面的关键性标高； 4.道路、铁路、排水沟的起点、峦坡点、转折点和终点等设计标高； 5.用坡面箭头表示地面坡向； 6.指北针； 7.比例、尺寸单位；
拟采用 1、相关批复。成果文件是否符合有关主管部门对本工程批示的规划许可技术条件(用地性质、道路红线、建筑控制线、城市绿线、用地红线、安全间距、容积率、建筑密度、绿化率等)，以及对总平面布局、周围环境、空间处理、交通组织、环境保护、文物保护、分期建设等方面的特殊要求； 2、总平面图。设计是否结合地域特点、自然环境、气候、交通以及环境保护等要求因地制宜，远近期统筹兼顾、预留发展用地，充分考虑拟保留的地形、地物合理分区和布置工艺区、建构筑物及场地道路等； 3、竖向设计。(1)竖向设计依据(如城市道路和管道的标高、地形、排水、土方平衡等情况)；(2)竖向设计是否合理利用地形，综合考虑功能、安全、景观、排水等要求进行竖向布置；(3)防灾措施是否合理，如针对洪水、滑坡、潮汐及特殊工程地质(湿暗性或膨胀性土)等的技术措施。 4、文通组织。(1)人流和车流的组织、道路、出入口、场地布置等是否合理；(2)道路主要的设计技术条件(路面宽度、路面类型、最大及最小纵坡等)。 5、输送管道 (1)设计输送能力是否合适；管道材质、管径壁厚、设计压力是否合理；路由是否最优，合理减少管道长度； (2)交通条件，是否结合实际情况设置了必要的维检修
(3)大中型河流、公路、铁路的穿跨越位置是否满足当地主管部门和规划部门的要求； (4)大开挖穿越是否有无稳管和水工保护措施； (5)定向钻穿越地层是否适宜，埋深是否符合规范要求；穿越曲线否合理，出入土点是否有合适的施工场地； (6)山体隧道的洞口位置、衬砌型式选择是否合理，地质条件是否适合； (7)管道敷设是否与周围环境相协调； 6、工艺安装 7、建筑结构。(1)建筑物使用功能、功能分区、平面布局等；(2)是否达到规定的设计深度要求；(3)是否符合《工程建设标准强制性条文》和其他有关工程建设强制性标准； (4)地基基础和结构设计等是否安全；(5)建筑防火设计；(6)外立面、屋面及内部装修风格。 1、是否符合《工程建设标准强制性条文》和其他有关工程建设强制性标准。 2、地基基础和结构设计等是否安全。 3、是否符合公众利益。 4、施工图是否达到规定的设计深度要求。 5、是否符合作为设计依据的政府有关部门的批准文件
市政道路改造翻新工程施工组织设计方案
目录 一、编制说明 (1) 1编制说明 (1) 2编制依据 (2) 二、总体概述 (5) 1项目概况 (5) 1.1道路工程 (9) 1.2 路基工程 (13) 1.3路面结构 (14) 1.4排水工程改造 (17) 1.5桥梁工程改造 (18) 2施工条件 (18) 3工程总体目标 (19) 4施工组织机构及管理人员配备 (21) 4.1项目管理组织机构 (21) 4.2管理人员配备 (22) 4.3管理人员职责分工 (22) 5施工区段划分 (29) 6施工组织及施工流程 (29) 7主要施工方法及施工机械选择 (31)
8施工准备工作 (32) 9设备、人员周期和设备、人员、材料运到施工现场的方法 (36) 10新技术、新工艺、新材料、新设备采用情况 (38) 10.1信息化施工技术应用 (38) 10.2改性沥青混凝土路面应用 (38) 10.3稀浆封层新技术应用 (38) 三、施工进度计划和各阶段进度的保证措施及违约责任承诺 (40) 1施工进度计划 (40) 2节点工期控制 (40) 3工期保证措施 (40) 3.1保证工程进度的组织措施 (40) 3.2保证工程进度的管理措施 (42) 3.3保证工程进度的材料供应措施 (43) 3.4保证工程进度的资金措施 (46) 3.5工期检查保证措施 (47) 3.6保持良好工作循环 (49) 3.7交叉施工协调配合措施 (49) 3.8夜间、农忙、节假日施工安排 (50) 3.9冬雨季施工措施 (52) 3.10外部环境保障措施 (54)
3.11各施工阶段进度具体保证措施 (55) 4违约责任 (56) 四、劳动力和材料投入计划及保证措施 (58) 1劳动力投入计划及其保证措施 (58) 1.1劳动力投入计划 (58) 1.2劳动力投入保证措施 (59) 2材料投入计划及其保证措施 (62) 2.1材料投入计划 (62) 2.2材料采购、设备投入保证措施 (63) 五、机械设备投入计划及检测设备 (70) 1拟投入本标段的主要施工设备 (70) 2拟配备本标段的试验和检测仪器设备 (72) 3机械设备投入保证措施 (72) 六、施工总平面布置和临时设施布置 (77) 七、关键施工技术、工艺及工程项目实施的重点、难点和解决方案 (79) 1施工重、难点分析及解决方案 (79) 1.1冬雨季施工 (79) 1.2沥青砼路面 (84) 1.3定位和测量放线施工方案 (87) 1.4地下管线及其他地上地下设施的加固措施 (90)
看看别人怎么写” 关于网站上发任务时候的参考 一、大类 策划方案 设计概念方案 施工图设计 二、具体说明 策划方案 策划方案包括一下内容 序言/前言 市场分析、市场背景 项目优劣势分析市场战略/推广策略/广告或促销策略广告促销文案 促销计划 费用预算 前景预测/ 效果评估 设计概念方案要求； 1．设计主题：通常以文字说明的形式出现。设计主题阐述设计师对地块、
规划的理解及建议，详细表明如何利用各种设计手法满足投资者、使用者的要求和满足国家及地方的有关政策要求。 2．彩色总平面布置图。根据功能的要求，图中应注明：指北针、文字说明、地块分区、节点名称等。 3．重要节点透视图、复杂关系剖面图。 4．结构分析图。交通、消防、照明、植物等场地分析。 5．提示图。小品、园路、提示牌、灯具、材料等照片。 施工图设计 施工图设计是整个图纸设计过程的最后一个步骤。图纸的编制必须符合国家有关制图规范，设计必须符合国家建设工程相关规范及强制性条文，电子文件格式必须符合我公司有关规定。 1．图纸目录。详细表达项目编号、项目名称、设计文件编号及名称等。2．设计说明。园建、植栽、结构、给排水、电气等各专业关于施工注意事项的详细说明。 3．总平面定位图。应注明园路、广场标高，等高线及标高，网格放样，分区，节点索引等。应注明指北针及设计范围线。 4．总平面铺装图。控制硬质铺装部分，包括铺装索引。 5．各分区平面定位图，铺装图等。（根据地块大小、复杂程度等决定）6．重要节点如：水池、小溪、小桥、驳岸、平台、亭、廊、景墙、挡墙、花池、踏步、栏杆、围墙、车库出入口等平、立、剖面图。上述节点细部构造、结构做法等。
浅谈市政工程 引言 市政工程造价就是建设工程造价的组成部分之一,建设工程造价一般指进行一项工程建设所需消耗货币资金数额的总额的总与,即一个建设项目有计划地进行固定资产再生产与形成最低量流动资金的一次性费用总与。 概论 市政工程就是城市(镇)公共基础设施建设工程。市政建设工程属于建筑行业范畴,就是国家工程建设的一个重要组成部分、也就是城市(镇)发展与建设水平的一个衡量标准。市政工程建设内容主要包括城(镇)市道路、桥涵隧道、给排水工程、燃气与集中供热工程、地铁工程以及路灯工程市政工程建设程序就是指一个拟建项目从设想、论证、评估、决策、设计、施工到竣工验收、交付使用整个过程中各项工作进行的先后顺序。其内容如下:项目建议书可行性研究、工程设计、招标投标、工程施工/验收投产(使用)。市政工程建设按照国家主管部门的统一规定,将一项建设工程划分为建设项目、单项工程、单位工程、分部工程、分项工程五个等级。市政建设工程造价按照建设项目实施阶段不同,通常分为估算造价、概算造价、预算造价、结(决)算造价等。 市政识图 施工图种类:按照专业分,道路工程施工,图涵、隧道工程施工图,给排水工程施工图,燃气与集中供热工程施工图,路灯工程施工图,地铁工程施工图等。市政工程不同专业的施工图,又可分为土建图与安装图两大部分。施工图的一般规定有:①图纸幅面,②标题栏与会签栏③图线④比例⑤标高⑥定位轴线⑦风向玫瑰与指北针⑧尺寸标注 市政工程施工图识读的步骤程序式表达为:阅视图纸目录→清点图纸张数→阅视设计说明→阅视平面图→阅视剖(断)面图→阅视详图及相关专业有关图纸等。 建设工程工程量清单计价规范 工程量清单计价就是造价计价工作者,在确定工程造价时应遵循的一种标准。具体地讲,对确定建筑安装工程价格的分部分项工程名称、项目特征、项目编码、计量单位、工程量计算规则、费用项目组成与划分、费用项目计算方法与程序等所作出的全国统一规定标准。
建筑初步设计深度标准 建筑初步设计深度标准0 建筑初步设计深度标准研发中心二0 一一年九月建筑初步设计深度标准 1 目录目录 (1) 1. 总则…………………………………………………………………2 2.一般要求………………………………………………………………2 3.设计总说明……………………………………………………………3 4.建筑经济技术指标…………………………………………………5 5.建筑专业… …………………………………………………………6 6.结构专业……………………………………………………………14 7.给水排水专业………………………………………………………16 8.电气专业……………………………………………………………19 9.暖通、空调、燃气设计………………………………………………27 10.天然气专业…………………………………………………………32 11.消防设计……………………………………………………………33 12.环境保护设计………………………………………………………33 建筑初步设计深度标准 2 1. 总则1.1 目的为保证重庆拓新房地产开发（集团）有限公司开发的工程的建筑设计质量和设计深度，根据国家建设部《建筑工程设计文件编制深度规定》的要求，结合集团内部规定的一些深度标准，对建筑扩初设计文件编制深度的规定作如下说明。1.2 范围适用于重庆拓新房地产开发（集团）有限公司开发的工程项目的建筑扩初设计。1.3 职责重庆拓新房地产开发集团研发中心负责协调和控制项目的扩初设计。满足建筑扩初设计的编制深度规定。 2. 一般要求2.1 初步设计文件2.1.1 设计说明书，包括设计总说明、各专业设计说明。2.1.2 有关专业的设计图纸。2.1.3 工程概算书。建筑初步设计深度标准 3 注：初步设计文件应包括主要设备或材料表，主要设备或材料表可附在说明书中，或附在设计图纸中，或单独成册。2.2 初步设计文件的编排顺序 2.2.1 封面：写明项目名称、编制单位、编制年月。2.2.2 扉页：写明编制单位法定代表人、技术总负责人、项目总负责人和各专业负责人的姓名，并经上述人员签署或授权盖章。2.2.3 设计文件目录。2.2.4 设计说明书。2.2.5 设计图纸（可另单独成册）。2.2.6 概算书（可另单独成册）。注：①对于规模较大、设计文件较多的项目，设计说明书和设计图纸可按专业成册；②另外单独成册的设计图纸应有图纸总封面和图纸目录。③各专业负责人的姓名和签署也可在本专业设计说明的首页上标明。 3. 设计总说明3.1 工程设计的主要依据3.1.1 设计中贯彻国家政策、法规。3.1.2 政府有关主管部门批准的批文、可行性研究报告、立项书、方案文件等的文号或名称。 3.1.3 工程所在地区的气象、地理条件、建设场地的工程地质条件。建筑初步设计深度标准 4 3.1.4 公用设施和交通运输条件。3.1.5 规划、用地、环保、卫生、绿化、消防、人防、抗震等要求和依据资料。3.1.6 建设单位提供的有关使用要求或生产工艺等资料。3.2 工程建设的规模和设计范围3.2.1 工程的设计规模及项目组成. 3.2.2 分期建设（应说明近期、远期的工程）的情况。 3.2.3 承担的设计范围与分工。 3.3 设计指导思想和设计特点 3.3.1 采用新技术、新材料、新设备和新结构的情况。3.3.2 环境保护、防火安全、交通组织、用地分配、节能、安保、人防设置以及抗震设防等主要设计原则。 3.3.3 根据使用功能要求，对总体布局和选用标准的综合叙述。 3.4 总指标 3. 4.1 总用地面积、总建筑面积等指标。 3.4.2 其他相关技术经济指标。 3.5 提请在设计审批时需解决或确定的主要问题 3. 5.1 有关城市规划、红线、拆迁和水、电、蒸汽、燃料等能源供应的协作问题。3.5.2 总建筑面积、总概算（投资）存在的问题。建筑初步设计深度标准 5 3.5.3 设计选用标准方面的问题。3.5.4 主要设计基础资料和施工条件落实情况等影响设计进度和设计文件批复时间的因素。 3.6 总说明中已叙述的内容，在各专业说明中可不再重复。 4.建筑经济技术指标4.1 总用地面
经典版 市政道路及配套工程施工组织设计方案
a、工程概况 （一）、总体概述 **一期市政配套**路南段工程是**的重点市政工程项目，位于**，是**市市政基础设施中干线道路之一。本次**路实施范围南起建武路交叉口K0+000桩号；北至人民渠桥K1+057桩号，新建道路全长1057m，道路规划红线是37m，道路范围内包括建武路T字交叉口和建文路十字交叉口，另外在K0+857.7~K0+946.4桩号间与园区开发大道形式十字相交。本次市政配套工程招标包括道路工程、交通标志标线工程、雨污水管道工程、给水管道工程、通信线路工程、路灯照明管线工程、绿化工程、以及道路防护工程等等。道路建成后对地方的经济建设将具有十分重要的推动作用。（二）、编制依据 1、**发布的**一期市政配套工程**路南段（K0+000~ K1+057）工程施工招标文件和工程量清单。 2、**一期市政配套工程**路南段工程（K0+000~ K1+057）道路、管线施工图设计第一册和第二册（招标专用）。 3、业主对施工单位提出问题的答疑纪要及我单位有关人员对施工现场踏勘和调查情况。 4、施工招标文件所列的本工程适用的标准及规范，以及**市、****市的相关法规等。
5、我单位可调入本工程的人员、设备等综合实力情况。 6、我单位有同类工程的施工经验。 （三）、编制原则 1、“百年大计，质量第一”的原则 以“百年大计，质量第一”的思想编制各施工工序的质量控制措施，以高标准的工序质量来保证全部工程的施工质量，确保质量目标的实现，树立良好的企业形象。同时以设备保工艺，以工艺保质量的原则，配备先进的施工设备保证可靠的施工工艺，以可靠的施工工艺保证施工质量，从根本上确保质量目标的实现。在管理上编制完备的质量保证体系指导现场施工质量目标的具体实施与控制。 2、确保工期的原则 根据招标要求工期编制本工程施工进度计划，并以此为前提配备施工队伍、机械设备、劳动力、材料等，以足够的资源配置，满足施工工期的要求，采取分段组织施工，安排好工序衔接，实行平行作业、流水作业相配合，确保工期目标的实现。 3、优化施工方案的原则 严格遵照合同要求，结合本标段的实际情况，优化施工方案。积极推进技术与管理创新，确保工程质量，采取各种技术组织措施和管理措施降低工程造价。同时合理安排施工进度，搞好工序衔接，实行平行作业、流水作业相配合，突出重点，均衡生产，力求施工方案优化。
建筑设计阶段与出图深度（二） 6．电梯大样图 （1）电梯基坑和各层井道平面大样图，包括电梯编号、墙、柱、电梯门洞、电梯轿箱和平衡重，轴线、轴线编号、轴线尺寸、井道尺寸（宽和深）、预留门洞尺寸、井道壁厚尺寸和材料、基坑标高、各层楼层电梯厅标高； （2）电梯机房平面图大样图，包括墙、柱、门、窗、幕墙、机房名称电梯井道位置、电梯编号、电梯机房净尺寸、电梯机房、尺寸与井道位置的关系尺寸、电梯机房标高； （3）剖面大样图，包括电梯井道壁、电梯门洞、电梯厅楼地面、电梯基坑底板、电梯机房楼面和顶面、门窗、幕墙、消防电梯集水井、各层层名和标高、电梯机坑标高、各层层高尺寸、基坑深度尺寸、缓冲层高度尺寸、提升高度尺寸、预留门洞高度尺寸； （4）电梯选用说明，包括选用依据、电梯编号和名称、类型和控制方式、载重量、速度、轿箱尺寸、井道尺寸、基坑深度、缓冲层高度、提升高度、停站层数、主站位置、电梯门尺寸、电梯门土建预留门洞尺寸、电梯轿箱、厅门和门套装修要求； （5）以上（1）～（4）相当于电梯招标图深度，待电梯承包商提供电梯土建工艺资料后，需补充电梯机房牵引机支架、控制柜、分体空调、排风扇布置位置和留洞图，电梯门洞牛腿节点详图，门框埋件图，呼唤钮和层显留洞图，电梯基坑检修梯，消防电梯集水井和排水口，电梯门框装修节点。 分析同济大学医学院主楼电梯大样图。 7．卫生间大样图 卫生间平面大样图，包括墙、柱、门窗、幕墙隔间布置、卫生器具布置、管道井排气道、轴线、轴线编号、轴线尺寸、卫生间净尺寸、隔间尺寸、卫生器具布置尺寸，地坪标高、地面坡度和坡向、地漏位置、地坪与走道高差、管道井挡水翻口、房间名称。 分析同济大学医学院主楼卫生间大样图。 8．门窗大样、门窗表 （1）门窗大样图包括门窗编号、门窗框和分格、材料、开启方向、洞口尺寸及分格尺寸，复杂门窗增加平面图； （2）门窗表包括类别、编号、洞口尺寸、每层数量和总数量、选用或参考图集和说明。 分析同济大学医学院主楼门窗大样图。 9．建筑幕墙 设计人员应会同业主认真选定有资质的幕墙专业公司，并提出设计要求： （1）幕墙所选用的结构形式和材料； （2）幕墙立面分格图，开启窗、开扇方式、进排风口； （3）装饰构件的断面形式和尺寸； （4）确定和检测幕墙的风压变形、空气渗透、雨水渗透的性能值；
市政道路工程施工组织设计(砼路面)
目录 第一章工程概况 (4) 第一节工程简介 (4) 第二节工程设计概况 (4) 第二章施工部署 (6) 第一节项目管理 (6) 第二节施工准备 (9) 第三章主要施工方法 (11) 第一节测量放线 (11) 第二节路基工程 (11) 第三节雨、污水工程 (22) 第四节水泥稳定碎石基层 (25) 第五节水泥混凝土路面工程 (28) 第六节路灯工程 (31) 第七节路缘石及人行道地面铺砌 (33) 第八节交通工程 (35) 第九节绿化施工 (36) 第四章工程投入的主要物资(材料）情况描述及进场
计 (41) 第五章工程投入的主要施工机械设备情况描述及进场计划 (43) 第六章拟投入的主要施工机械设备表 (45) 第七章施工总平面图及临时用地表 (47) 第八章确保工程施工的必要组织措施 (48) 第一节劳动力安排情况描述 (48) 第二节劳动力计划表 (49) 第九章确保工程质量的技术组织措施 (50) 第一节组织保证措施 (50) 第二节技术保证措施 (52) 第十章确保安全生产的技术组织措施 (55) 第一节组织保证措施 (55) 第二节技术保证措施 (56) 第三节防台防汛措施 (57) 第十一章确保文明施工的技术组织措施 (59) 第一节组织保证措施 (59) 第二节文明施工管理规定 (59)
第十二章确保工期的技术组织措施 (63) 第一节确保工期的组织保证措施 (63) 第二节确保工期的技术保证措施 (63) 第三节雨季施工措施 (64) 第十三章施工进度计划表及其他附图 (67)
上海市标准的设计阶段与出图深度要求 标签：上海市标准的设计阶段与出图深度要求设计管理项目管理 上海市标准的设计阶段与出图深度初步研 内容提要： 1．设计阶段的划分 2．初步设计深度的有关规定 3．施工图设计深度的有关规定 4．设计说明的编制方法 5．实例讲解 6．关于施工配合 7．自由提问 一、设计阶段的划分 （一）建筑工程设计阶段的划分 1．建筑工程设计应按方案设计、初步设计、施工图设计三个阶段进行。
2．小型或技术简单的建筑工程，经有关主管部门同意，可按方案设计审批后直接转入施工图设计的两阶段进行。 （二）与建筑工程设计文件编制深度有关规范和规定 1．建设部[1992]102号文版发的行业技术管理标准《建筑工程设计文件编制深度的规定》（中南建筑设计院主编） 2．上海市标准DBJ 08-64-97《建筑工程设计文件编制深度规定》（上海市勘察设计协会主编） （三）设计文件编制原则 设计文件编制必须贯彻国家和地方有关工程建设的政策和法令，应符合国家和地方建筑工程建设标准、设计规范（规程）和制图标准，遵守设计工作程序。 各阶段的设计文件应是完整齐全，内容深度要符合规定，文字说明和图纸均应表达清晰、准确，整个文件必须经严格校审，减少各种差错。 二、初步设计图纸深度 （一）区域位置图 1．地形和地物； 2．城市坐标网、坐标值；
3．工程场地范围的测量座标或尺寸； 4．场地附近原有或规划的交通线路及公用设施，本工程道路、铁路接线点及进入场地的位置、坐标和标高； 5．场地附近河道、水库的名称、位置、主要高程； 6．场地附近大型公共建筑的位置和名称； 7．指北针、风玫瑰图； 8．区域位置图可视工程规模等情况与总平面图合并； （二）总平面图 1．地形和地物； 2．测量坐标网、坐标值，场地施工坐标网、坐标值（或标注尺寸），规划红线； 3．建筑物、构筑物、出入口、围墙位置，其中主要建筑物、构筑物的坐标（或相关尺寸）； 4．废旧建筑物的拆除范围、相邻建筑物的名称和层数与相邻建筑物的距离、日照阴影图； 5．道路、铁路和排水沟的主要坐标（或相关尺寸）；
建筑初步设计 3.1一般要求 3.1.1初步设计文件： 1设计说明书，包括设计总说明、各专业设计说明， 2有关专业的设计图纸。 3工程概算书。 注：初步设计文件应包括主要设备或材料表，主要设备或材料表可附在说明书中，或附在设计图纸中，或单独成册。 【条文说明】关于初步设计文件是否单列消防、环保等内容的专篇的问题，在修编时进行了专门的研究。为了确保设计文件中各专业内容的完整性，或避免设计文件中有关内容的重复，本规定不要求初步设计文件单列消防、环保等内容的专篇。 3.1.2初步设计文件的编排顺序 1封面：写明项目名称、编制单位、编制年月， 2扉页：写明编制单位法定代表人、技术总负责人、项目总负责人和各专业负责人的姓名，并经上述人员签署或授权盖章。 3设计文件目录。 4设计说明书。 5设计图纸（可另单独成册）。 6概算书（可另单独成册）。 注：1对于规模较大、设计文件较多的项目，设计说明书和设计图纸可按专业成册； 2另外单独成册的设计图纸应有图纸总封面和图纸目录；图纸总封面的要求见4.1.2条。 3各专业负责人的姓名和签署也可在本专业设计说明的首页上标明。 3.2设计总说明 3.2.1工程设计的主要依据 1设计中贯彻国家政策、法规； 2政府有关主管部门批准的批文、可行性研究报告、立项书、方案文件等的文号或名称。 3工程所在地区的气象、地理条件、建设场地的工程地质条件。 4公用设施和交通运输条件。 5规划、用地、环保、卫生、绿化、消防、人防、抗震等要求和依据资料。 6建设单位提供的有关使用要求或生产工艺等资料； 3.2.2工程建设的规模和设计范围 1工程的设计规模及项目组成： 2分期建设（应说明近期、远期的工程）的情况。 3承担的设计范围与分工。 3.2.3设计指导思想和设计特点 1采用新技术、新材料、新设备和新结构的情况。 2环境保护、防火安全、交通组织、用地分配、节能、安保、人防设置以及抗震设防等主要设计原则。 3根据使用功能要求，对总体布局和选用标准的综合叙述。 3.2.4总指标 1总用地面积、总建筑面积等指标。 2其他相关技术经济指标。
完整版市政道路建设项目施工组织设计方案
目录 第一章工程概况 (1) 第一节编制说明 (1) 第二节工程概况 (4) 第三节工程场地条件 (7) 第二章施工方案与技术措施 (8) 第一节施工准备 (9) 第二节施工现场总平面布置 (16) 第三节施工机械设备选用及布置 (20) 第四节施工组织与管理措施 (22) 第五节施工重点难点分析 (32) 第六节施工测量及监测 (34) 第七节道路工程施工方案 (37) 第八节排水工程施工方案 (80) 第九节软基处理施工方案 (91) 第十节电力工程施工方案 (95) 第十一节季节性施工措施 (96) 第三章质量管理体系与保证措施 (107)
第一节质量目标 (107) 第二节质量管理人员组织网络 (107) 第三节质量控制及保证体系 (108) 第四节施工质量保证措施（ISO体系） (112) 第五节材料、设备质量保证措施 (137) 第四章施工进度计划及保证措施 (148) 第一节施工总进度计划 (148) 第二节主要工程施工进度安排 (148) 第三节施工进度计划保证措施 (149) 第四节劳动力及材料供应计划 (154) 第五章安全管理体系与保证措施 (157) 第一节安全生产管理目标、方针及原则 (157) 第二节安全组织管理体系 (158) 第三节施工安全生产总体保证措施 (162) 第四节防火防爆及消防安全管理措施 (174) 第五节民工的安全教育和管理 (178) 第六章文明施工体系与保证措施 (180) 第一节文明施工目标及管理体系 (180)
第二节文明施工总体保证措施 (180) 第三节文明施工方面的承诺 (192) 第七章环境保护管理体系与保证措施 (193) 第一节环境保护目标及管理体系 (193) 第二节环境保护总体保证措施 (193) 第三节建筑垃圾和工程渣土环境管理措施 (204) 第四节施工现场噪音及振动控制管理措施 (206) 第八章附图表 (209) 附表一拟投入本工程的主要施工设备表 (209) 附表二劳动力计划表 (212) 附表三主要材料计划表 (214) 附表四施工进度计划 (218) 附图五施工总平面图 (220)
本篇是写市政道路方面的，公路的偶不太懂！！！谢谢！！ 本篇只适合新手，刚开始做设计的画图的人员(其实设计就是画图的...) 2011年工作总结 经过一年的工作和学习，我的能力和水平得到了一定的提高，但还存在明显的不足。在工作中，我不断总结失败和教训和成功的经验，将一年来市政道路工程工作中体会到的总结如下： 一、工作方面 （一）项目投标 1.首先，认真阅读标书！！根据标书内容安排人员和任务以及完成的时间。完成时间应该比开标日期提前至少两到三天，由领导检查并最后调整和修改。 2.技术标部分： 统一各自字体、平面图出图比例、出图深度(出图内容)、道路名称、封面、扉页、日期、内容字体、出图风格。 由投标负责人或指定他人统一制作图框和图签（图框字体、页码字体等均要统一）。 规定各自投标项目所涉及的专业，由相关专业负责人各编写一段简要说明，最后由写说明的人汇总。 认真阅读地形图，注意和道路主线的关系和需要设计结构的地方。 与各专业的设计人员随时沟通。 围标：最好一人做一个标书。并且要2-3人多次检查各处细节，切莫疏忽大意。一人做2个标书时，应该分开做，先做完一个，再做另一个，避免混着做。一人做完，另一人检查。 做完技术标和商务标记得刻盘！！！根据招标单位单独或一起封装。 （二）项目方案 1.项目准备： 在方案时期，拿到甲方提供的地形图和规划后，首先认真阅读地形图，注意电线、
电线杆、铁塔、光缆(国防光缆)、现有管道(雨污电气)、房屋建筑、原有结构物(涵洞、桥梁、挡墙、护坡等)、水渠、河流河沟、沟壑、水(鱼)塘、水田、地形高低走向等对规划道路的影响，有问题及时与业主沟通处理方案。并在总说明中相应的说明。 光缆、燃气、电力等重要管道线路应在平面图中特别标识，并在总说明注意事项中说明。 需要勾汇水面积确定涵洞位置、型式、大小时应及时和排水设计人员沟通。 搜集与项目有关的各种历史、水文、地质资料，包括业主方面各个负责人的联系方式、单位详细名称、地址、QQ，电话等。 各部门紧记出图日期，并留出足够的时间保证内部审图和修改。 项目负责人统一制作封面、图签。图签统一采用外部参照型式。 2.项目： 2.1 首先出道路平面图。 2.1.1 处理地形图： 第一种方法：将地形图全部处理为颜色8(其它灰色均可，根据单位规定)，转化地形点和等高线为道路软件识别的模式。此种方法可以知道每个图层都什么数据，但是如果原地形图不规范，图层很繁多复杂，则关闭和打开地形图时很繁琐。第二种方法，首先关闭地形点和等高线图层，将其他所有数据均刷层到新建地形图图层(此方法适用于不标准图层繁杂地形图)，然后将地形点和等高线转化为道路软件识别的模式。此方法便于图层管理，但不便于专门查找原图层中某类数据。处理完地形图可运行PU命令清理无关的数据。 2.1.2 平面出图： 首先出道路平面图之前，根据项目规划确认道路等级和设计车速，认真检查规划道路的中线是否有不合理的地方(规划只做半径，不做缓和曲线)，根据项目实际情况对规划中线进行微调，尤其是半径取整数(如甲方要求不得改动中线则不调，并由甲方说明原因)，对需要做缓和曲线的地方加缓和曲线。根据设计车速和圆曲线半径设置道路加宽。 交叉口按根据道路等级进行拓宽和渠化处理。 斜交交叉口缘石半径应在规范内尽量取大。 立体交叉布设匝道时应充分考虑净空、竖向设计。 平面图中应简易标识出桥梁、涵洞、挡墙等结构物的位置、范围、型式等信息。平面调好之后发给业主看看，有问题及时沟通和修改。 方案平面进行最后的平面标注、布置，按桩号分平面图(普通道路按1:500分图，
建筑方案设计图图纸深度 （一）平面图 1．图纸为蓝图，不得使用任何彩色线条或色块； 2．标明图纸要素，如图名、指北针、比例尺、图签等； 3．图纸比例一般为1/100 、1/150 、1/200 、1/300 等（图纸幅面规格不宜超过2种），制图单位为毫米； 4．图纸应清晰、完整反映以下内容： （1）各层面积数据、公建配套部分的面积数据、主要功能部分面积数据；各部分平面功能名称（属公建配套的应注明）； （2）停车库应标明车辆停放位置、停车数量、车道、行车路线、出入口位置及尺寸、转弯半径和坡度；（3）墙、柱、门、窗、楼梯、电梯、阳台、雨篷、台阶、踏步、水池、无障碍设施、烟道、化粪池等；（4）墙体之间的尺寸、柱距尺寸、外轮廓总尺寸； （5）室外地坪设计标高及室内各层楼面标高； （6）首层标注指北针、剖切线、剖切符号； 5．盖有建设单位的印章、具备资质的设计单位的出图章、资质章、报建特许人章和注册建筑师资格章。（二）立面图 1．图纸为蓝图，不得使用任何彩色线条或色块； 2．标明图纸要素，如图名、比例尺、图签等； 3．图纸比例一般为1/100 、1/150 、1/200 、1/300 ，制图单位为毫米；4．图纸应清晰、完整反映以下内容： （1）立面外轮廓、门窗、雨篷、檐口、女儿墙、屋顶、阳台、栏杆、台阶、踏步、外墙装饰； （2）总高度标高（建、构筑物最高点），屋顶女儿墙顶标高，室外地坪标高； 5．盖有建设单位的印章、具备资质的设计单位的出图章、资质章、报建特许人章和注册建筑师资格章。（三）剖面图 1．图纸为蓝图，不得使用任何彩色线条或色块； 2．标明图纸要素，如图名、比例尺、图签等； 2．图纸比例与立面图一致，制图单位为毫米； 3．图纸应清晰、完整反映以下内容：（1）内墙、外墙、柱、内门窗、外门窗、地面、楼板、屋顶、檐口、女儿墙、楼梯、电梯、阳台、踏步、坡道、地下室顶板覆土层厚度等； （2）总高度尺寸及标高、各层高度尺寸及标高、室外地坪标高； 4．盖有建设单位的印章、具备资质的设计单位的出图章、资质章、报建特许人章和注册建筑师资格章。 初步设计文件内容和深度要求： 初步设计文件应由有相应资质的设计单位提供，若为多家设计单位联合设计的，应由总包设计单位负责汇总设计资料。初步设计文件包括说明、资料和图纸等部分。文件须装订成A3 文本图册（大图可折成A3 规格），并加盖建设方、设计方、报建人、注册建筑师、注册结构工程师图章。设计文件上签字、盖章应符合《中华人民共和国注册建筑师条例实施细则》、《中华人民共和国注册结构工程师实施细则》的有关规定。
一、编制说明 1、编制依据： 1.1工程招标文件； 1.2答疑资料； 1.3工程应用的主要法规： 1.4工程参照的现行相关规、规程： 2、编制原则： 实行项目法管理，通过对劳务、设备、材料、资金等物资资源与不断优化的技术等信息资源在时间与空间上优化配置和动态管理，实现快速、优质、高效、有序地组织施工。 2.1结合实际，突出重点，兼顾一致，周密部署，合理安排。2.2平行流水、均衡作业，网络技术控制，保证工期。 2.3规划创优，方案切实，措施到位，确保质量。 2.4推广使用新技术、新工艺、新材料。 3、编制围： ****************工程施工图纸的道路、排水管线、照明工程及其配套附属设施的工程施工。 4、编制容： 本施工方案主要包括（对工程施工条件、施工总平面布置、施工组织机构、主要工序施工方案、施工进度、质量保证措施、安全保证措施、文明施工及环境保护、施工承诺）等。 5、工期目标： 5.1招标工期：**个日历天完工并交付使用； 5.2工程计划开工日期：****； 5.3工程计划竣工日期：** 二、工程概况 1、工程概述： 工程名称：*************；
工程地点：******* 工程项目简介：路基工程7559m2；路面工程7559m2；道路排水工程；路灯安装。 2、工程地质条件： 根据工程地质勘查报告及搜集本工程所处地理位置的相关资料，了解到现场实际地质状况，为砂性土，含有粘性土和碎石。 3、工程施工条件： 3.1施工环境： 施工现场环境较好，但不排除其它干扰因素。 3.2地理环境： 路线所经地区场地不平，存在土方的挖填施工要求。 3.3气候条件： 该地区气候主要特点是属温带海洋性气候，夏无酷暑，冬无严寒。年平均气温12.3℃，历史最高气温37.4℃，高温季节在七、 八、九月份，历史最低气温-16.0℃。 3.4交通条件： 待建工程场地平整；需修建临时施工道路。 3.5水、电、通讯条件： 就近接入供电单位提供的供电点电源。另自备100千瓦柴油发电机组作备用。 当地通讯发达，就近接入当地通讯网络。另单位管理人员各配备对讲机一台作为补充通讯网络。 4、工程特点： 工程量较大，且为汛期，多雨季节，工期较紧。 三、施工总平面布置 1、施工总平面布置图： 施工总平面布置图见附图《施工总平面布置示意图》。
一、市政工程设计业务范围包括：城市给水、排水、燃气热力、道路、桥隧、防洪及公共交通、园林绿化、环境卫生等工程设计。 二、市政工程设计单位有综合性、专业性两种组织形式。 三、本标准仅对承担城市给水、排水、燃力热力、道路、桥隧、防洪及园林绿化等8个专业的市政工程设计单位的设计资格分级标准和承担业务范围做出规定，其它专业在未统一制定前可由各省、自治区、直辖市的城乡建设主管部门根据本地区实际情况，参照本标准制定。 四、综合性市政工程设计单位的级别，按其主体专业级别确定，其它非主体专业按本标准分别确定其承担各专业任务的范围。 五、市政工程设计申请压力容器设计资格，应按劳动部有关规定办理。 六、承担任务范围： （一）取得甲级证书的设计单位，其主体专业承担市政工程项目设计任务范围不受限制。 （二）取得乙级证书的市政设计单位，可承担下列市政工程项目的设计： 1．给水排水工程： 水质无需特殊处理，供水量不超过40000吨／日的一般给水工程；管径不大于800毫米的输水管道；人口不超过20万人的城市配水管网。 污水量不超过20000吨／日的一级污水处理厂；污水量不超过10000吨／日的二级污水处理厂；人口不超过20万人的城市排水管网。 2．道路桥隧工程：
工程投资不超过500万元，无特殊地质结构，宽50米、车速小于80公里／小时的各种二级城市道路； 单孔跨径40米以下，桥长200米以下的中、小型桥梁和涵洞。 3．燃气热力工程： 5万立方米以下煤气罐站，年贮配量为3万吨以下的液化石油气贮配站；总容量为6万立方米以下的高压贮站；10吨以下城市供热锅炉房。 新建1000万元以下及改建、扩建500万元以下的煤气、热力输配管网工程。 4．防洪工程： 工程投资200万元以下的二级城市防洪工程。 5．园林工程： 可承担中、小型园林工程设计。 （三）取得丙级证书的设计单位，可承担下列市政工程项目的设计： 1．给水排水工程： 供水量不超过2万吨／日的一般给水工程；日处理污水量不超过5千吨的一、二级污水处理厂。 2．道路桥隧工程： 工程投资100万元以下的二、三级城市道路；单孔跨径20米以下的小型桥梁及涵洞。 3．煤气热力工程：
