国内外丁腈橡胶牌号对比分析（2001/03/23） 作者：马艳丽、、前言 丁腈橡胶（NBR）作为国内特种胶种，具有“零散用户多、应用行业广、使用牌号杂、技术指标要求高、单纯用量少”等特点。世界各国的NBR指标牌号十分系列化、多元化，细分化，而我国丁腈橡胶的品种在兰化引进的1.5万t/a丁腈橡胶装置投产后虽已达到17个左右，但实际生产的牌号远不能满足国内市场需求，这就要求国内丁腈橡胶要市场细分化、产品系列化、牌号多元化，以满足不断变化的市场需求。 1丁腈橡胶牌号的分类和意义 丁腈橡胶与其它合成橡胶相比，总产量虽然不大，但品种繁多，牌号复杂，丁腈橡胶的牌号主要反映NBR 的制造方法、丙烯腈质量分数、门尼粘度以及其它一些特性。NBR按丙烯腈含量的高低，可分为超高腈、高腈、 中高腈、中腈、低腈五类。 表1 丁腈橡胶牌号的分类 丁腈橡胶因含有丙烯腈而具有极性，且因丙烯腈含量的变化，其特性变化很大，表2列出了丙烯腈含量对NBR 影响的定性分析。 表2 丙烯腈含量对NBR性能的影响 2 世界主要丁腈橡胶牌号 目前，世界上有20多个国家和地区生产NBR，NBR的世界总生产能力为64万t/a，占全世界合成橡胶生产能力的4%。其中，美国、德国、日本、俄罗斯和法国的生产能力达43.2万t/a，占世界总生产能力的2/3。 表3 世界主要丁腈橡胶生产国生产情况
根据门尼粘度和丙烯腈质量分数来分，其品种牌号多达400余种，适用于各行业各用户的技术指标要求。表 4-表11列出了世界主要丁腈橡胶生产国生产的具体指标牌号情况，并对台湾南帝(NANCAR)、日本ZEON(NIPOL)、JSR(JSR)、加拿大SARNIA(KRYNAC)公司的NBR商品牌号进行了相应的比照。（表12） 表4 德国BAYER公司NBR指标牌号 表5 意大利埃尼公司NBR指标牌号
加速老化预测NBR橡胶的使用寿命 摘要：橡胶材料的性能及橡胶组件使用寿命的预测、估算在橡胶组件的设计过程中有着重要的作用。我们通过加速老化试验和模拟相结合的办法，对橡胶材料在氧气环境中的寿命预测做了很多年的研究。这篇论文研究了热老化对橡胶性能的影响，同时也对冷冻机用，丁腈橡胶（NBR）橡胶组件的使用寿命进行了预测。实验结果表明橡胶组分影响着橡胶的交联密度；老化时间及活化能可以很好的用以描述老化行为；通过单轴拉伸试验得到应力应变曲线。为了预测NBR的使用寿命，对NBR橡胶做了50℃到100℃，1天到180天的加速老化试验，并测试了一系列的物理性能试验。通过阿伦尼乌斯方程进行了计算，并通过压缩永久变形试验，本文提出了一系列方程用以预测橡胶材料使用寿命。 关键词：加速试验，丁腈橡胶，活化能，交联，三元乙丙橡胶，热老化，寿命预测，橡胶材料。 符号缩写：C.S 压缩永久变形；d0 样品的厚度；d1压缩状态下样品厚度；d2 卸载后厚度 k 交联密度变化程度；（K）T 反应速率；A，B 常数；E 反应活化能；R 气体常数；T 绝对温度 I 前言 橡胶是一种最为通用的材料，有着广泛的用途，甚至很难说清它到底有多少用途。从普通的家用，商用，汽车制造等到高尖端的航天航空工业都有橡胶的身影。许多橡胶组件在使用中需要承受一定的机械力作用，为了保证橡胶组件的安全性和可靠性，使用寿命的预测估算是一项关键技术。如何防止橡胶组件在使用过程中损坏是一个关键问题。橡胶组件在使用过程中承受着一定的载荷，还受到温度，辐射以及一些其它的有害物质的影响。所有的影响因素结合在一起，导致了橡胶物理及化学结构的改变，最终表现为橡胶机械性能的降低。橡胶在使用了一段时间后，开始老化，通常表现为挺性增加，阻尼性能下降。老化不光光影响了性能，同时也影响了组件的使用寿命。橡胶组件所处环境的不同，使得它们的降解方式也不一样。橡胶组件的逐步老化降解，不仅与外部因素有关，同时与橡胶基体本身以及橡胶里面的添加剂有关。广义上讲，橡胶的老化是这些因素的一个加和。这些因素具体起到了多大的作用，很难计算出来。它们的分类可以见表1。 表1 橡胶老化因素表 冷冻机中空压机部分所使用的橡胶组件的使用寿命是它的一项关键指标。在使用过程中，直到这些橡胶组件被替换下来之前，它们必须保持足够的物理机械性能，但是受到温度、湿度、紫外光、臭氧、化学物质、载荷的影响，它们的使用寿命又很难估算。所以找到橡胶的统一属性和它处于的环境影响，并预计它的寿命显得非常重要。通过对橡胶材料降解老化的研究，可以为提高使用寿命，增加可靠性提供必要的条件。 橡胶硫磺硫化体系形成的交联网络，随着热老化的不断进行而发生着改变。受到热老化后，高硫磺含量硫化体系形成的交联网络的变化要大于低硫磺含量硫化体系所形成的交联网络。
橡胶硫化原理 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
橡胶硫化原理 橡胶受热变软，遇冷变硬、发脆，不易成型，容易磨损，易溶于汽油等有机溶剂，分子内具有双键，易起 加成反应，容易老化。 为改善橡胶制品的性能，生产上要对生橡胶进行一系列加工过程，在一定条件下，使胶料中的生胶与硫化剂发生化学反应，使其由线型结构的大分子交联成为立体网状结构的大分子，使从而使胶料具备高强度、高弹性、高耐磨、抗腐蚀等等优良性能。这个过程称为橡胶硫化。 一般将硫化过程分为四个阶段，诱导－预硫－正硫化－过硫。为实现这一反应，必须外加能量使之达到一定的硫化温度，然后让橡胶保温在该硫化温度范围内完成全部硫化反应。 橡胶硫化的来历 硫化是胶料通过生胶分子间交联，形成三维网络结构，制备硫化胶的基本过程。不同的硫化体系适用于不同的生胶。以橡胶（生胶）为主体，加以多种辅助材料而成的合成体、（辅助材料有几大体系、填充补强、硫化、防护、增塑、特殊物质加入剂、)而硫化是包覆绝缘层或护套层以后的一种处理方法、其目的就是让辅助体系里的硫化体系发生作用，使橡胶永久交联、增加弹性、减少塑性。硫化的名词是因最早时 间是用硫磺使橡胶交联的故称硫化，沿用至今. 橡胶硫化体系 不饱和橡胶通常使用如下几类硫化体系： 以硫黄，有机二硫化物及多硫化物、噻唑类、二苯胍类，氧化锌及硬脂酸为主的硫化剂。这是最通用的硫 化体系。但所制得的硫化胶的耐热氧老化性能不高。 烷基酚醛树脂。 多卤化物(如用于聚丁二烯橡胶、丁苯橡胶及丁腈橡胶的六氯乙烷)、六氯-对二甲苯。 双官能试剂[如醌类、二胺类、偶氮及苯基偶氮衍生物(用于丁基橡胶及乙丙橡胶)等]。 双马来酰亚胺，双丙烯酸酯。两价金属的丙烯酸酯(甲基丙烯酸酯)、预聚醚丙烯酸酯。 用于硫化饱和橡胶的有机过氧化物。 饱和橡胶硫化不同种类的饱和橡胶时，可使用不同的硫化体系。 硫化三元乙丙橡胶时，使用有机过氧化物与不饱和交联试剂，如三烯丙基异氰脲酸酯(硫化剂TAIC)。硫化硅橡胶时也可使用有机过氧化物。乙烯基硅橡胶硫化时可在催化剂(Pt)参与条件下进行。 上一篇： 橡胶硫化工艺方法一、传统橡胶硫化工艺

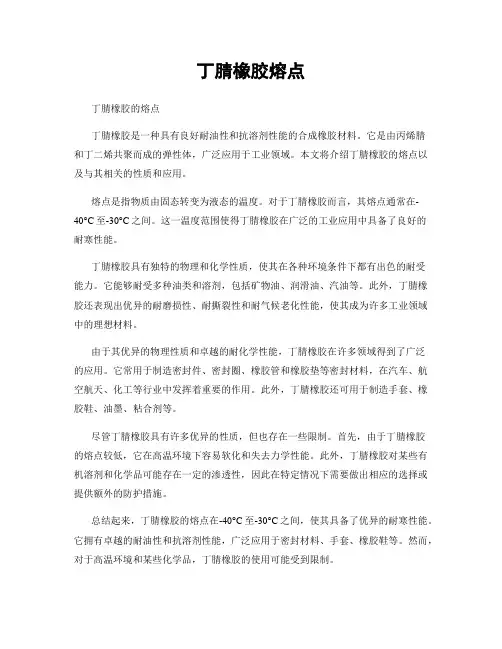

丁腈橡胶检测丁腈橡胶性能检测 一：丁腈橡胶介绍 丁腈橡胶是由丁二烯和丙烯腈经乳液聚合法制得的，丁腈橡胶主要采用低温乳液聚合法生产，耐油性极好，耐磨性较高，耐热性较好，粘接力强。其缺点是耐低温性差、耐臭氧性差，电性能低劣，弹性稍低。丁腈橡胶主要用于制造耐油橡胶制品。 丁腈橡胶主要用于制作耐油制品，如耐油管、胶带、橡胶隔膜和大型油囊等，常用于制作各类耐油模压制品，如O形圈、油封、皮碗、膜片、活门、波纹管、胶管、密封件、发泡等，也用于制作胶板和耐磨零件。 二：丁腈橡胶主要检测项目 同科研究所主要提供丁苯橡胶、顺丁橡胶、氯化丁腈橡胶、天然橡胶配方分析，密封条、O型圈、传送带成分检测，防老剂等助剂配方开发，提供橡胶伸长率、耐高温、抗老化性能，解决粘辊、吐白、硫化时间不理想的问题，未知成分检测，质量控制。 丁腈橡胶是碳链不饱和极性橡胶，在不饱和这一点上和SBR等一样具有链烯烃的反应活性，但由于ACN的强极性单元是NBR成为强极性的橡胶。因为他的极性，所以与PVC、酚醛树脂、尼龙的相容性相当好。容易共混；使用极性酯类增塑剂效果好；与硫磺的相容性不够好，不易分散。其他加工性能与SBR类似。 更具丁腈橡胶的各种特性其用途主要应用于各种耐油性及抗静电制品。如耐油管、耐油带、密封条、密封圈、油封；抗静电制品如纺织皮辊、皮圈等；用于共混型热塑性弹性体如NBR/PP；改性PVC；作胶黏剂等。 本研究所拥国内最先进的检测仪器，可进行一系列的检测手段如傅里叶变换红外（IR、FTIR）分析、TEM（透射电镜）、SEM（扫描电镜）、TGA（热失重分析）、DSC差视热量测试、DMTS测试、DMA动态力学分析等，配合一批在橡胶分析领域有丰富经验的专家团队。可以对各类橡胶材料及制品、塑料材料与制品提供专业的、准确的、优质的配方分析、组成分析、定量分析、成分配比、工业诊断、工艺改进、性能测试等技术服务。
国内外丁腈橡胶牌对比 分析 公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
国内外丁腈橡胶牌号对比分析?（2001/03/23） 作者：马艳丽、、前言? 丁腈橡胶（NBR）作为国内特种胶种，具有“零散用户多、应用行业广、使用牌号杂、技术指标要求高、单纯用量少”等特点。世界各国的NBR指标牌号十分系列化、多元化，细分化，而我国丁腈橡胶的品种在兰化引进的万t/a丁腈橡胶装置投产后虽已达到17个左右，但实际生产的牌号远不能满足国内市场需求，这就要求国内丁腈橡胶要市场细分化、产品系列化、牌号多元化，以满足不断变化的市场需求。 1丁腈橡胶牌号的分类和意义? 丁腈橡胶与其它合成橡胶相比，总产量虽然不大，但品种繁多，牌号复杂，丁腈橡胶的牌号主要反映NBR 的制造方法、丙烯腈质量分数、门尼粘度以及其它一些特性。NBR按丙烯腈含量的高低，可分为超高腈、高腈、 中高腈、中腈、低腈五类。 表1 丁腈橡胶牌号的分类? 丁腈橡胶因含有丙烯腈而具有极性，且因丙烯腈含量的变化，其特性变化很大，表2列出了丙烯腈含量对NBR影响的定性分析。? 表2 丙烯腈含量对NBR性能的影响? 2 世界主要丁腈橡胶牌号 目前，世界上有20多个国家和地区生产NBR，NBR的世界总生产能力为64万t/a，占全世界合成橡胶生产能力的4%。其中，美国、德国、日本、俄罗斯和法国的生产能力达万t/a，占世界总生产能力的2/3。 表3 世界主要丁腈橡胶生产国生产情况?
根据门尼粘度和丙烯腈质量分数来分，其品种牌号多达400余种，适用于各行业各用户的技术指标要求。表4-表11列出了世界主要丁腈橡胶生产国生产的具体指标牌号情况，并对台湾南帝(NANCAR)、日本ZEON(NIPOL)、JSR(JSR)、加拿大SARNIA(KRYNAC)公司的NBR商品牌号进行了相应的比照。（表12）? 表4 德国BAYER公司NBR指标牌号 表5 意大利埃尼公司NBR指标牌号
丁腈橡胶配方设计性能改进及生产工艺 文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]
丁腈橡胶配方设计，性能改进及生产工艺 1 背景 丁腈橡胶是由丁二烯和丙烯腈经乳液聚合法制得的，丁腈橡胶主要采用低温乳液聚合法生产，耐油性极好，耐磨性较高，耐热性较好，粘接力强。丁腈橡胶具有优良的耐油性,其耐油性仅次于聚硫橡胶和氟橡胶，并且具有的耐磨性和气密性;耐热性优于丁苯橡胶、氯丁橡胶，可在120℃长期工作。气密性仅次于丁基橡胶。丁腈橡胶的性能受丙烯腈含量影响，随着丙烯腈含量增加拉伸强度、耐热性、耐油性、气密性、硬度提高，但弹性、耐寒性降低。其缺点是耐低温性差、耐臭氧性差，电性能低劣，弹性稍低;并且不耐臭氧及芳香族、卤代烃、酮及酯类溶剂，不宜做绝缘材料。 禾川化学是一家专业从事橡胶产品配方分析、研发的公司，具有丰富的分析研发经验，经过多年的技术积累，做了小试和应用试验，研制了一种新型丁腈橡胶配方技术;丁腈橡胶主要用于制作耐油制品，如耐油管、胶带、橡胶隔膜和大型油囊等，常用于制作各类耐油模压制品，如O形圈、油封、皮碗、膜片、活门、波纹管等，也用于制作胶板和耐磨零件。 样品分析检测流程：样品确认—物理表征前处理—大型仪器分析—工程师解谱—分析结果验证—后续技术服务。有任何配方技术难题，可即刻联系禾川化学技术团队，我们将为企业提供一站式配方技术解决方案！ 2 丁腈橡胶 丁腈橡胶常见体系 丁腈橡胶主要采用硫黄和含硫化合物作为硫化剂，也可用过氧化物或树脂等进行硫化。由于丁腈橡胶制品多数要求压缩永久变形小，因此多采用低硫和
含硫化合物并用，单用含硫化合物(无硫硫化体系)或过氧化物作硫化剂。硫黄-促进剂体系是丁腈橡胶应用最广泛的硫化体系。硫黄可使用硫黄粉，也可使用不溶性硫黄。由于硫黄在丁腈橡胶中的溶解度比天然橡胶低，所以应注意控制用量。硫黄用量增加，定伸应力、硬度增大，耐热性降低，但耐油性稍有提高，耐寒性变化不大。一般软质橡胶由于丁腈橡胶不饱和度低于天然橡胶，所需硫的用量可少些，一般用量~2份，硫化促进剂用量可略多于天然橡胶，常用量1~份。丁腈橡胶的软质硫化胶最宜硫黄用量为份左右。不同丙烯腈含量的丁腈橡胶所需硫黄用量也不同，当丙烯腈含量高，而丁二烯相对含量低时，由于减少了不饱和度，所需硫黄用量可酌量减少。如丁腈-18,硫用量~2份；丁腊-26,硫用量~份，具有良好的综合性能。低硫配合可提高硫化胶的耐热性，降低压缩永久变形及改善其他性能，因此丁腈橡胶常采用低硫(硫黄用量份以一下)高促硫化体系。 丁睛橡胶使用的促进剂主要是秋兰姆类和噻唑类，其中秋兰姆类促进剂的硫化胶特性较好，特别是压缩永久变形性良好，而且加工安全，故应用更为普遍。此外还使用次磺酰胺类促进剂。胺类和胍类促进剂常作为助促进剂使用。硫黄与不同促进剂并用具有不同的性能，例如用二硫化秋兰姆(如促进剂TMTD,TRA,TRT用量~份）与硫黄并用，采取低硫或无硫配合，耐热性优异;硫黄与促进剂DM或CZ并用，胶料强伸性能好，是一种常用的硫化体系；硫黄与一硫化四甲基秋兰姆(如TS)并用，胶料具有较低的压缩永久变形和最小的焦烧倾向。高量秋兰姆类与次磺酰胺类并用或秋兰姆类与噻唑类并用的低硫配方，硫化胶的物理机械性能优异，耐热性良好，压缩永久变形小，并且不易焦烧和喷霜。
丁腈橡胶的生产工艺与技 术进展 Prepared on 24 November 2020
丁腈橡胶的生产工艺与技术进展 丁腈橡胶的生产工艺 2.1.1 丁腈橡胶的生产工艺 工业上生产丁腈橡胶采用连续或间歇式乳液聚合工艺，按聚合温度不同，分为热法聚合与冷法聚合两类。冷法聚合的反应温度一般控制在5～15℃，热法聚合则为30～50℃。冷法聚合通常采用连续聚合工艺，热法聚合通常采用间歇聚合工艺。目前世界上生产厂家，如朗盛公司、美国Lion Copolymer公司、日本瑞翁公司以及日本合成橡胶公司都采用低温乳聚法。产品类型包括固体丁腈橡胶（固体NBR）、氢化丁腈橡胶（HNBR）、粉末丁腈橡胶（PNBR）、羧基丁腈橡胶（XNBR）以及丁腈橡胶胶乳（NBR胶乳）等。 目前世界各国丁腈橡胶生产工艺流程多采用冷法乳液聚合连续生产，其工艺过程与丁苯橡胶类似。主要包括原料配制、聚合、单体回收、胶乳贮存及掺混、胶乳凝聚、干燥及压块包装等工序。 ①生产时，先将一定比例的丁二烯、丙烯腈混合均匀，制成碳氢相。在乳化剂中加入氢氧化钠、焦磷酸钠、三乙醇胺、软水等制成水相，并配制引发剂等待用。 ②将碳氢相和水相按一定比例混合后送入乳化槽，在搅拌下经充分乳化后送入聚合釜。 ③在聚合釜内直接加入引发剂，进行聚合反应，反应热量由列管内液氨蒸发排出。温度控制在30℃或5℃时，转化率可维持在70%～85%。
④而后分批加入调节剂，以调节橡胶的分子量。聚合反应进行至规定转化率时，加入终止剂终止反应，并将胶浆卸入中间贮槽。 ⑤经过终止后的胶浆，送至脱气塔，经三级闪蒸脱除未反应的丁二烯，然后再借水蒸汽加热真空脱出游离的丙烯腈。 ⑥丁二烯经压缩升压后循环使用，丙烯腈经回收处理后再使用。 ⑦经脱气后的胶浆加入凝聚剂、防老剂及其它助剂后，过滤除去凝胶，用食盐水凝聚成颗粒胶，经水洗后挤压除去水分，再用干燥机干燥，然后包装即得成品橡胶。经干燥后的橡胶含水量应低于1%，成品丁腈橡胶一般每包重25千克。 合成丁腈橡胶使用的主要设备有：聚合釜、闪蒸塔、脱气塔、干燥箱、干燥机等。 2.1.2 丁腈橡胶的生产工艺优缺点 冷法（低温）乳液聚合的丁腈橡胶在加工性能上优于高温乳液聚合的丁腈橡胶。冷法乳液聚合工艺优点： 1、以水为分散介质，价廉安全； 2、聚合体系粘度低，易传热，反应温度易控制； 3、尤其适宜于直接使用乳胶的场合。 工艺缺点： 1、产品中留有乳化剂等，影响产品电性能等； 2、要得到固体产品时，乳液需经过凝聚、洗涤、脱水、干燥等工序，成本较高。
丁腈橡胶配方分析|分析检测 背景 丁腈橡胶体系 常用配方 一.背景 丁腈橡胶是由丁二烯和丙烯腈经乳液聚合法制得的，丁腈橡胶主要采用低温乳液聚合法生产，耐油性极好，耐磨性较高，耐热性较好，粘接力强。丁腈橡胶具有优良的耐油性,其耐油性仅次于聚硫橡胶和氟橡胶，并且具有的耐磨性和气密性; 耐热性优于丁苯橡胶、氯丁橡胶，可在120℃长期工作。气密性仅次于丁基橡胶。丁腈橡胶的性能受丙烯腈含量影响，随着丙烯腈含量增加拉伸强度、耐热性、耐油性、气密性、硬度提高，但弹性、耐寒性降低。其缺点是耐低温性差、耐臭氧性差，电性能低劣，弹性稍低;并且不耐臭氧及芳香族、卤代烃、酮及酯类溶剂，不宜做绝缘材料; 禾川化学专业从事丁腈橡胶配方分析、成分分析、配方检测、成分检测，禾川化学是丁腈橡胶企业产品技术革新的风向标；禾川化学通过多年沉积,运用精细化工的复配技术, 做了小试和应用试验, 研制了一种新型丁腈橡胶配方技术;丁腈橡胶主要用于制作耐油制品，如耐油管、胶带、橡胶隔膜和大型油囊等，常用于制作各类耐油模压制品，如O形圈、油封、皮碗、膜片、活门、波纹管等，也用于制作胶板和耐磨零件. 二.丁腈橡胶 2.1丁腈橡胶常见体系 2.1.1硫化体系 丁腈橡胶主要采用硫黄和含硫化合物作为硫化剂，也可用过氧化物或树脂等进行硫化。由于丁腈橡胶制品多数要求压缩永久变形小，因此多采用低硫和含硫化合物并用，单用含硫化合物(无硫硫化体系)或过氧化物作硫化剂。硫黄-促进剂体系是丁腈橡胶应用最广泛的硫化体系。硫黄可使用硫黄粉，也可使用不溶性硫黄。由于硫黄在丁腈橡胶中的溶解度比天然橡胶低，所以应注意控制用量。硫黄用量增加，定伸应力、硬度增大，耐热性降低，但耐油性稍有提高，耐寒性变化不大。一般软质橡胶由于丁腈橡胶不饱和度低于天然橡胶，所需硫的用量可少些，一般用量1.5 ~2份，硫化促进剂用量可略多于天然橡胶，常用量1 ~3.5份。丁腈橡胶的软质硫化胶最宜硫黄用量为1.5份左右。不同丙烯腈含量的丁腈橡胶所需硫黄用量也不同，当丙烯腈含量高，而丁二烯相对含量低时，由于减少了不饱和度，所需硫黄用量可酌量减少。如丁腈-18,硫用量1.75~2份；丁腊-26,硫用量1.5 ~1.75份，具有良好的综合性能。低硫配合可提高硫化胶的耐热性，降低压缩永久变形及改善其他性能，因此丁腈橡胶常采用低硫(硫黄用量0.5份以一下)高促硫化体系。丁睛橡胶使用的促进剂主要是秋兰姆类和噻唑类，其中秋兰姆类促进剂的硫化胶特性较好，特别是压缩永久变形性良好，而且加工安全，故应用更为普遍。此外还使用次磺酰胺类促进剂。胺类和胍类促进剂常作为助促进剂使用。硫黄与不同促进剂并用具有不同的性能，例如用二硫化秋兰姆(如促进剂TMTD , TRA, TRT用量.025~0.5份）与硫黄并用，采取低硫或无硫配合，耐热性优异;硫黄与促进剂DM或CZ并用，胶料强伸性能好，是一种常用的硫化体系；硫黄与一硫化四甲基秋兰姆(如TS)并用，胶料具有较低的压缩永久变形和最小的焦烧倾向。高量秋兰姆类与次磺酰胺类并用或秋兰姆类与噻唑类并用的低硫配方，硫化胶的物理机械性能优异，耐热性良好，压缩永久变形小，并且不易焦烧和喷霜。 为减小永久变形，采用少量硫黄与秋兰姆并用是极其有效的。该配方的特点是永久变形小，但焦烧时间稍短。 硫化活性剂常采用氧化锌和硬脂酸。氧化锌在硫黄硫化和无硫硫化体系中的用量常在1.0~5.0份之间，氧化锌习惯用量5份。硬脂酸用量一般为1.0份。
字体大小：| | 2010-08-28 16:56 - 阅读：135 - ：0 ，由丁二烯与丙烯腈共聚而制得的一种合成橡胶。是耐油(尤其是烷烃油)、耐老化性能较好的合成橡胶。丁腈橡胶中丙烯腈含量(％)有42～46、36～41、31～35、25～30、18～24 等五种。丙烯腈含量越多， 耐油性越好，但耐寒性则相应下降。它可以在120℃的空气中或在150℃的油中长期使用。此外，它还具有良好的耐水性、气密性及优良的粘结性能。广泛用于制各种耐油橡胶制品、多种耐油垫圈、垫片、套管、 软包装、软胶管、印染胶辊、电缆胶材料等，在汽车、航空、石油、复印等行业中成为必不可少的弹性材料。 丁腈橡胶基本性能 主要采用低温乳液聚合法生产，丁腈橡胶具有优良的耐油性，其耐油性仅次于聚硫橡胶和氟橡胶，并且具有的耐磨性和气密性，粘接力强。丁晴橡胶的缺点是不耐臭氧及芳香族、卤代烃、酮及酯类溶剂，不宜做 绝缘材料。丁腈橡胶耐低温性差，电性能低劣，弹性稍低。 丁腈橡胶主要用途 丁腈橡胶主要用于制作耐油制品，如耐油管、胶带、橡胶隔膜和大型油囊等，常用于制作各类耐油模压橡胶制品，如O形圈、油封、皮碗、 膜片、活门、波纹管等，也用于制作胶板和耐磨零件。
公司代理经销南帝公司的产品有：普通丁腈橡胶、特殊丁腈橡胶、丁腈胶乳、热塑性弹性体（TPV）等。其中镇江南帝主要牌号：NANCAR 1051、1052、1053、1052M30、1043N、2845、2865、2875、3345、3365、4155等。特殊丁腈橡胶有以下： ??羧化丁腈(XNBR)：NANCAR 1072、1072CG、3245C 具优越耐磨性，适用于下列橡胶制品： a. 高耐磨的输送带、工业制品、纺织胶辊、及特殊鞋底等制品。 b. AB胶系接着剂及丙烯酸酯系接着剂。 c. 环氧树脂改性应用。 d. 软性电路板。 ??充油丁腈(NBR/DOP)：NANCAR 1082 适用于超低硬度(40 Shore A以下) 并兼具耐油特性之橡胶制品，如：工业胶辊、工业制品等。 ??丁腈/PVC (NBR/PVC)：NANCAR 1203D、1203HD、1203L D、具有良好的耐候性、耐油性，适用于下列橡胶制品： a. 耐臭氧的汽车部品(防尘套及胶管)、工业制品(胶板及杂件）、及电缆被 覆等制品。 b. 耐酒精汽油、低萃取燃料油管。 c. 耐溶剂的胶辊（工业胶辊、造纸胶辊、印刷胶辊）及纺织皮圈等制品。 d. 保温材料及运动器材等发泡制品。 ??丁腈/PVC/DOP (NBR/PVC/DOP)：NANCAR 1204D 适用于超低硬度并兼具耐油耐臭氧之橡胶制品，如：印刷胶辊厂、工业制品等。 ??预交联丁腈(NBR)：NANCAR 1022 具良好的尺寸安定性，特别适用于PVC改质，提高橡胶质感。 ??超低,极高丙烯腈丁腈(NBR)：NANCAR 1965、4580

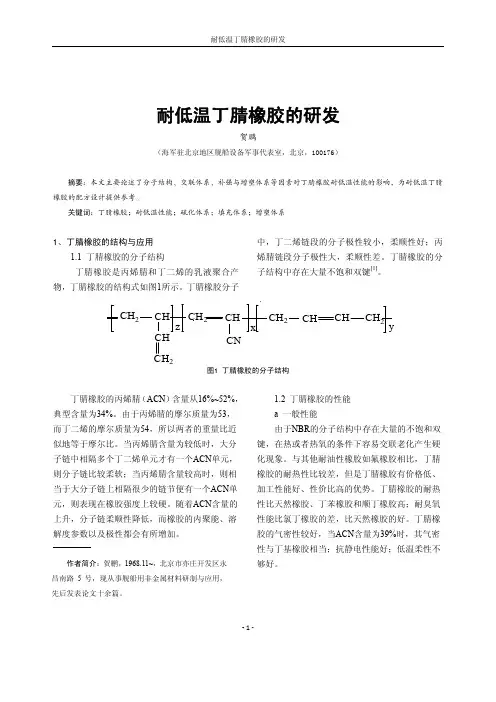

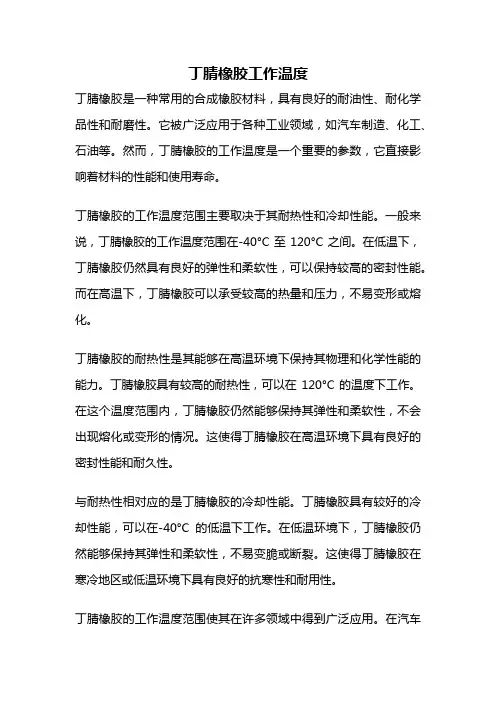

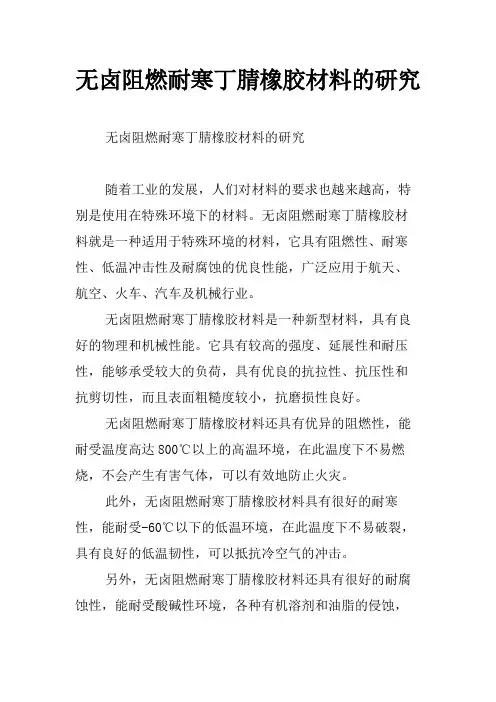

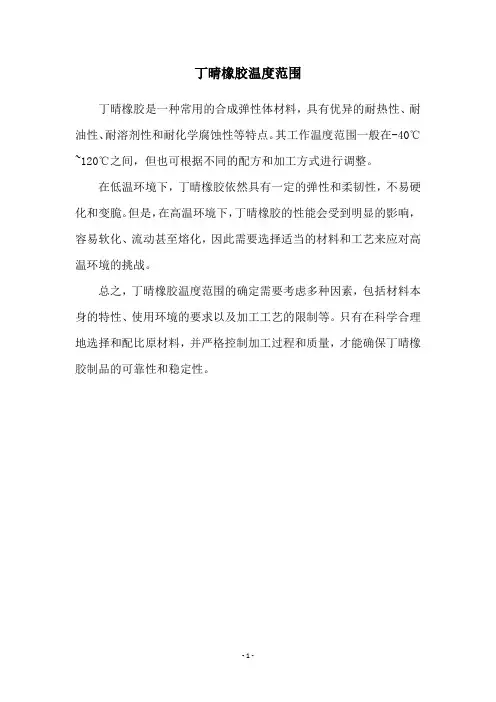

3.9 丁腈橡胶与改性丁腈橡胶 3.9.1 丁腈橡胶概述 丁二烯-丙烯腈橡胶（acrylonitrile-butadiene rubber）是丁二烯与丙烯腈两种单体经乳液聚合而得的共聚物，简称丁腈橡胶（NBR）。NBR于1930年由德国Konrad和Thchunkur研制成功，1937年由德国I.G. Farben公司首先实现了工业化生产。 NBR的丙烯腈含量为15%～53%，分为低腈、中腈、中高腈、高腈、极高腈五个等级。在市售商品中，丙烯腈含量在31%～37%的NBR占总NBR的40%，尤其是丙烯腈含量为33%的NBR居多数[1]。 NBR的基本特点包括[2]： (1)NBR是非结晶性无定型聚合物，生胶强度较低，须加入补强剂才具有使用价值。丙烯腈 质量分数较高的NBR有助于提高硫化胶的强度和耐磨性，但会使弹性下降。 (2)耐油是NBR最突出的特点，NBR含有极性腈基，对非极性或弱极性的矿物油、动植物油、 液体燃料和溶剂等化学物质有良好的抗耐性。丙烯腈质量分数愈高，耐油性愈好。 (3)耐热性优于NR、SBR和CR，可在120℃的热空气中长期使用。 (4)耐寒性、耐低温性较差，丙烯腈质量分数愈高，耐寒性愈差。 (5)气密性较好，在通用橡胶中仅次于IIR。 (6)耐热氧老化、日光老化性能优于NR。 (7)NBR的介电性能较差，属半导体橡胶。 NBR具有二烯类橡胶的通性，可采用与NR、SBR等通用橡胶相同的方法加工成型，常用的硫化体系为硫磺、过氧化物和树脂硫化体系等。 NBR因其优异的耐油性能，广泛用于制备燃料胶管、耐油胶管、油封、动态和静态用密封件、橡胶隔膜、印刷胶辊、胶板、橡胶制动片、胶粘剂、胶带、安全鞋、贮槽衬里等各种橡胶制品，涉及汽车、航空航天、石油开采、石油化工、纺织、电线电缆、印刷和食品包装等诸多领域[1]。 NBR分子主链上存在不饱和双键，影响了它的耐热、耐天侯等化学稳定性。为了使NBR 性能更符合不同用途制品的要求，国内外相继开发出具有特殊性能的NBR新品种，如氢化丁腈橡胶、羧基丁腈橡胶、粉末丁腈橡胶、液体丁腈橡胶等，以及与不同橡胶共混、橡塑并用等来改善丁腈橡胶的综合性能，使得NBR产品系列化、功能化、高档化。 3.9.2 氢化丁腈橡胶 氢化丁腈橡胶（hydrogenated acrylonitrile-butadiene rubber 简称HNBR）是通过氢化丁腈橡胶主链上所含的不饱和双键而制得，又称为高饱和度丁腈橡胶。由于HNBR具有合理的分子结构，因此不仅继承了NBR的耐油、耐磨等性能，而且还具有更优异的耐热、耐氧化、耐臭氧、耐化学品性能，可以与氟橡胶相媲美，在许多方面可取代氟橡胶、CR、NBR等特种橡胶。 从1984年开始，德国Bayer、日本Zeon、加拿大Polysar等公司相继投产HNBR，目前各厂家均有多种牌号的产品。但是由于工业生产HNBR的方法仍存在诸如流程长、成本高等缺

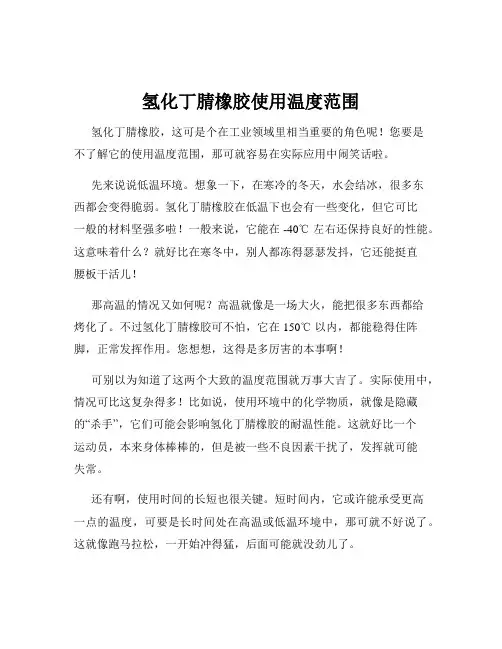

高饱和丁腈橡胶—HNBR （一） 氢化丁腈橡胶（HNBR）也叫做高饱和丁腈橡胶与传统的丁腈橡胶（NBR）相比，其分子结构中含有少量或不含碳碳双键（C=C），它不仅具有NBR的耐油、耐磨、耐低温等性能，而且还具有更优异的耐热氧老化、耐臭氧、耐化学介质、良好的动态性能等，是目前最具发展潜力的橡胶品种之一，在许多方面已取代了氟橡胶等其它特种橡胶，已广泛地应用于汽车、油田等工业领域。尤其是汽车用传动带，已占其用量的50%以上。 一、氢化丁腈橡胶（Hydrogenated nitrile rubber） 氢化丁腈橡胶因烃链上的不饱和双键被氢化还原成饱和键，故也称高饱和丁腈橡胶，代号HNBR或HSN。二、历史 HNBR最早由德国Bayer公司于1984年小批量生产，商品名为Therban；日本Zeon公司也在同年建厂生产，商品名为Zetpol；随后加拿大的Polysar公司亦于1988年投产，商品名为Tornac（被Bayer兼并，已无此牌号）；我国兰化公司于1999年开发成功，牌号：LH-9901、LH9902。目前，世界HNBR总生产能力约7 500t/a，其中日本占五成、欧洲占三成、北美占二成。在欧洲其消耗量55%为传动带、密封件20%、胶管11%、电缆5%、其它9%[1]。 三、制造方法： 氢化丁腈橡胶制法有三：即乳液加氢化、丙烯腈-乙烯共聚法和丁腈橡胶乳液加氢法三种。前两法尚在试验阶段，后一种制法已实现工业化。丁腈橡胶乳液加氢法就是将制成的丁腈橡胶溶解，然后进行催化加氢而制得。目前多致力于乳液催化加氢技术。 四、品种牌号 国外生产氢化丁腈橡胶的厂家有日本瑞翁公司，德国Bayer公司和加拿大Polysar公司三家。瑞翁公司牌号Zetpol HSN后缀以四位数字，前两位数字表示丙烯腈含量，10和20分别表示高和中高丙烯腈含；后两位数字表示碘值或不饱和度，10或20分别表示饱和度为95%和90%，数字后的字母L表示门尼粘度值低。Bayer公司牌号Therban HNBR后缀以四位数字，前两位表示—CN侧基含量，17，19，22分别表示—CN侧基含量为17%、19%、22%，相对应的丙烯腈含量为34%，38%和40%。Polyser公司牌号Tornac后记以字母A、B、C分别表示饱和度为99.5%\98%和95%，后缀四位数字，前两位数字，前两位数字表示丙烯腈含量，后两位数字表示门尼粘度。各主要品种牌号见表如下：
丁腈橡胶的基本性能及 用途 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
字体大小： | | 2010-08-28 16:56 - 阅读：135 - ：0 ，由丁二烯与丙烯腈共聚而制得的一种合成橡胶。是耐油(尤其是烷烃油)、耐老化性能较好的合成橡胶。丁腈橡胶中丙烯腈含量(％)有42～46、36～41、31～35、25～30、18～24 等五种。丙烯腈含量越多，耐油性越好，但耐寒性则相应下降。它可以在120℃的空气中或在150℃的油中长期使用。此外，它还具有良好的耐水性、气密性及优良的粘结性能。广泛用于制各种耐油橡胶制品、多种耐油垫圈、垫片、套管、软包装、软胶管、印染胶辊、电缆胶材料等，在汽车、航空、石油、复印等行业中成为必不可少的弹性材料。 丁腈橡胶基本性能 主要采用低温乳液聚合法生产，丁腈橡胶具有优良的耐油性，其耐油性仅次于聚硫橡胶和氟橡胶，并且具有的耐磨性和气密性，粘接力强。丁晴橡胶的缺点是不耐臭氧及芳香族、卤代烃、酮及酯类溶剂，不宜做绝缘材料。丁腈橡胶耐低温性差，电性能低劣，弹性稍低。 丁腈橡胶主要用途 丁腈橡胶主要用于制作耐油制品，如耐油管、胶带、橡胶隔膜和大型油囊等，常用于制作各类耐油模压橡胶制品，如O形圈、油封、皮碗、膜片、活门、波纹管等，也用于制作胶板和耐磨零件。
公司代理经销南帝公司的产品有：普通丁腈橡胶、特殊丁腈橡胶、丁腈胶乳、热塑性弹性体（TPV）等。其中镇江南帝主要牌号：NANCAR 1051、1052、1053、1052M30、1043N、2845、2865、2875、3345、3365、4155等。特殊丁腈橡胶有以下： 羧化丁腈(XNBR)：NANCAR 1072、1072CG、3245C 具优越耐磨性，适用于下列橡胶制品： a. 高耐磨的输送带、工业制品、纺织胶辊、及特殊鞋底等制品。 b. AB胶系接着剂及丙烯酸酯系接着剂。 c. 环氧树脂改性应用。 d. 软性电路板。 充油丁腈(NBR/DOP)：NANCAR 1082 适用于超低硬度(40 Shore A以下) 并兼具耐油特性之橡胶制品，如：工业胶辊、工业制品等。 丁腈/PVC (NBR/PVC)：NANCAR 1203D、1203HD、1203L D、具有良好的耐候性、耐油性，适用于下列橡胶制品： a. 耐臭氧的汽车部品(防尘套及胶管)、工业制品(胶板及杂件）、及电缆被 覆等制品。 b. 耐酒精汽油、低萃取燃料油管。 c. 耐溶剂的胶辊（工业胶辊、造纸胶辊、印刷胶辊）及纺织皮圈等制品。 d. 保温材料及运动器材等发泡制品。 丁腈/PVC/DOP (NBR/PVC/DOP)：NANCAR 1204D 适用于超低硬度并兼具耐油耐臭氧之橡胶制品，如：印刷胶辊厂、工业制品等。 预交联丁腈(NBR)： NANCAR 1022 具良好的尺寸安定性，特别适用于PVC改质，提高橡胶质感。 超低,极高丙烯腈丁腈(NBR)：NANCAR 1965、4580
三元乙丙橡胶的主要性能 作者：佚名文章来源：不详点击数： 5817 更新时间：2006-7-21 关键字：三元,元乙,乙丙,丙橡,橡胶,胶的,的主,主要,要性 数字网网讯： 乙丙橡胶是橡胶制品工业中一项极为重要的原材料。乙丙橡胶又可分为二元乙丙、三元乙丙、改性乙丙和热塑性乙丙。而三元乙丙橡胶(EPDM)已在汽车密封条行业中得到广泛的应用。2003年我国合成橡胶用量达113万吨左右，其中三元乙丙橡胶用量为2．o4万吨，仅占合成橡胶用量的1．8％。 近年来，世界合成橡胶生产能力增长变缓，乙丙橡胶生产量和使用量虽有一定 的增长，但增长速度不大，年均增长3．8％左右。国内乙丙橡胶消耗增长量也不大，根据预测，2004年三元乙丙橡胶在汽车配件(不含轮胎制品)中的应用仅为1万～1．2万吨。但三元乙丙橡胶在我国车用橡胶密封条产品生产中已成为主体材料，其开发和应用都有着广阔的市场前景 乙丙橡胶的主要性能 1.低密度高填充性 乙丙橡胶的密度是较低的一种橡胶，其密度为0．87。加之可大量充油和加入填充剂，因而可降低橡胶制品的成本，弥补了乙丙橡胶生胶价格高的缺点，并且对高门尼值的乙丙橡胶来说，高填充后物理机械性能降低幅度不大。 2．耐老化性 乙丙橡胶有优异的耐天候、耐臭氧、耐热、耐酸碱、耐水蒸汽、颜色稳定性、电性能、充油性及常温流动性。乙丙橡胶制品在120℃下可长期使用，在150—200℃下可短暂或间歇使用。加入适宜防老剂可提高其使用温度。以过氧化物交联的三元乙丙橡胶可在更苛刻的条件下使用。三元乙丙橡胶在臭氧浓度50pphm、拉伸30％的条件下，可达150h以上不龟裂。 3．耐腐蚀性 由于乙丙橡胶缺乏极性，不饱和度低，因而对各种极性化学品如醇、酸、碱、氧化剂、制冷剂、洗涤剂、动植物油、酮和脂等均有较好的抗耐性；但在脂属和芳属溶剂(如汽油、苯等)及矿物油中稳定性较差。在浓酸长期作用下性能也要下降。 4．耐水蒸汽性能 乙丙橡胶有优异的耐水蒸汽性能并优于其耐热性。在230~C过热蒸汽中，近100h后外观无变化。而氟橡胶、硅橡胶、氟硅橡胶、丁基橡胶、丁腈橡胶、天然橡胶在同样条件下，经历较短时间外观发生明显劣化现象。 5．耐过热水性能 乙丙橡胶耐过热水性能亦较好，但与所用硫化系统密切相关。以二硫代二吗啡啉、TMTD 为硫化系统的乙丙橡胶，在125℃过热水中浸泡15个月后，力学性能变化甚小，体积膨胀率仅0．3％。 6．电性能 乙丙橡胶具有优异的电绝缘性能和耐电晕性，电性能优于或接近丁苯橡胶、氯磺化聚乙烯、聚乙烯和交联聚乙烯。 7．弹性 由于乙丙橡胶分子结构中无极性取代基，分子内聚能低，分子链可在较宽范围内保持柔顺性，仅次于天然橡胶和顺丁橡胶，并在低温下仍能保持。 8．粘接性 乙丙橡胶由于分子结构中缺少活性基团，内聚能低，加上胶料易于喷霜，自粘性和互
硫化是胶料通过生胶分子间交联，形成三维网络结构，制备硫化胶的基本过程。不同的硫化体系适用于不同的生胶。橡胶硫化的研究一直在深入持久地进行，研究的目的主要是改进硫化胶的力学性能及其它性能，简化及完善工艺过程，降低硫化时有害物质的释放等等。下面有针对性地简述当前使用的硫化体系。 不饱和橡胶通常使用如下几类硫化体系。 1.以硫黄，有机二硫化物及多硫化物、噻唑类、二苯胍类，氧化锌及硬脂酸为主的硫化剂。这是最通用的硫化体系。但所制得的硫化胶的耐热氧老化性能不高。 2.烷基酚醛树脂。 3.多卤化物(如用于聚丁二烯橡胶、丁苯橡胶及丁腈橡胶的六氯乙烷)、六氯-对二甲苯。 4.双官能试剂[如醌类、二胺类、偶氮及苯基偶氮衍生物(用于丁基橡胶及乙丙橡胶)等。 5.双马来酰亚胺，双丙烯酸酯。两价金属的丙烯酸酯(甲基丙烯酸酯)、预聚醚丙烯酸酯。 6.用于硫化饱和橡胶的有机过氧化物。 饱和橡胶硫化不同种类的饱和橡胶时，可使用不同的硫化体系。例如，硫化三元乙丙橡胶时，使用有机过氧化物与不饱和交联试剂，如三烯丙基异氰脲酸酯(硫化剂TAIC)。硫化硅橡胶时也可使用有机过氧化物。乙烯基硅橡胶硫化时可在催化剂(Pt)参与条件下进行。含卤原子橡胶或含功能性基团的橡胶。聚氯丁二烯橡胶、氯磺化聚乙烯及氯化丁基橡胶等是最常用的含氯橡胶。硫化氯丁橡胶通常采用ZnO与MgO的并用物，以乙撑硫脲(NA-22)、二硫化秋兰姆、二-邻-甲苯基二胍(促进剂BG)及硫黄作硫化促进剂。 硫化氯磺化聚乙烯时可使用如下硫化体系。 1.氧化铝、氧化铅和氧化镁的并用物，以及氧化镁和季戊四醇酯，以四硫化双五甲撑秋兰姆(促进剂TRA)及促进剂DM作硫化促进剂。 2.六次甲基四胺与己二酸及癸二酸盐及氧化镁。 3.有机胺与环氧化物作用的产物。 以下体系可用于氯化丁基橡胶硫化： 1.氧化锌与硬脂酸、氧化镁、秋兰姆及苯并噻唑二硫化物等的并用物； 2.乙烯基二硫脲与氧化锌及氧化镁的并用物。 3.多羟基甲基酚醛树脂与氧化锌的并用物。 4.二烷基二硫代氨基甲酸锌。 5.羟基芳香化物(间苯二酚、氢醌等)(在室温下)。 硫化羧基橡胶时常使用金属氧化物及过氧化物、多元醇、二元胺及多胺，环氧化物、二异氰酸酯及聚异氰酸酯等。硫化含胺基的橡胶时常用添加氧化锌的硫黄硫化体系、含卤有机物及环氧树脂等。硫化含腈基的橡胶时常用氧化物(如MnO2、Sb2O5)硫化物(如CuS)以及添加硫黄的多胺(对于丙烯酸酯橡胶)。在无硫化剂时，由于聚合物中具有反应能力的官能团之间发生反应。在弹性体中也有可能生成化学交联键网络。例如，在高温下，聚氯乙烯及丁腈橡胶并用胶中即有此种情况发生。 非传统硫化体系，近十年来，主要研究内容是硫化过程本身及硫化胶制品在使用过程中的生态问题以及完善硫化工艺、降低焦烧和返原倾向、推广冷硫化等等。对防止硫化剂特别是硫黄在成品中的喷霜也给予了一定的关注。通过选择适宜的硫化体系及硫化条件在改进硫化胶及制品性能方面也取得了一些成就。降低使用硫化体系时的生态危害。 不饱和橡胶的硫化体系中通常都含有硫黄，故目前正在采取一系列措施，以防止硫黄在称量等过程中的飞扬，如可采用造粒工艺。通常采用硫黄与二环戊二烯、苯乙烯及其低聚物的共聚物来消除硫黄喷霜。也有人曾建议过用硫黄与高分子树脂的并用物、硫黄在环烃油中的溶解液、含硫低聚丁二烯、硫黄与5-乙烯-双环[9.2.1]庚-2-烯及四氢化茚等的反应产物。向硫黄硫化胶中添加N-三氯甲基次磺基对氨基苯磺酸盐可减少喷霜。乙烯与α-烯烃的共聚物、α-烯烃橡胶以及乙丙橡胶可用含Cl、S或SO2基的双马来酰亚胺衍生物硫化，而不用硫黄硫化。 亚硝基胺的生态危害性是众所周知的。因此，以二胺为基础的促进剂因会生成挥发性亚硝基胺而具有
丁腈橡胶配方设计，性能改进及生产工艺 1 背景 丁腈橡胶是由丁二烯和丙烯腈经乳液聚合法制得的，丁腈橡胶主要采用低温乳液聚合法生产，耐油性极好，耐磨性较高，耐热性较好，粘接力强。丁腈橡胶具有优良的耐油性,其耐油性仅次于聚硫橡胶和氟橡胶，并且具有的耐磨性和气密性;耐热性优于丁苯橡胶、氯丁橡胶，可在120℃长期工作。气密性仅次于丁基橡胶。丁腈橡胶的性能受丙烯腈含量影响，随着丙烯腈含量增加拉伸强度、耐热性、耐油性、气密性、硬度提高，但弹性、耐寒性降低。其缺点是耐低温性差、耐臭氧性差，电性能低劣，弹性稍低;并且不耐臭氧及芳香族、卤代烃、酮及酯类溶剂，不宜做绝缘材料。 禾川化学是一家专业从事橡胶产品配方分析、研发的公司，具有丰富的分析研发经验，经过多年的技术积累，做了小试和应用试验，研制了一种新型丁腈橡胶配方技术;丁腈橡胶主要用于制作耐油制品，如耐油管、胶带、橡胶隔膜和大型油囊等，常用于制作各类耐油模压制品，如O形圈、油封、皮碗、膜片、活门、波纹管等，也用于制作胶板和耐磨零件。 样品分析检测流程：样品确认—物理表征前处理—大型仪器分析—工程师解谱—分析结果验证—后续技术服务。有任何配方技术难题，可即刻联系禾川化学技术团队，我们将为企业提供一站式配方技术解决方案！ 2 丁腈橡胶
2.1丁腈橡胶常见体系 2.1.1硫化体系 丁腈橡胶主要采用硫黄和含硫化合物作为硫化剂，也可用过氧化物或树脂等进行硫化。由于丁腈橡胶制品多数要求压缩永久变形小，因此多采用低硫和含硫化合物并用，单用含硫化合物(无硫硫化体系)或过氧化物作硫化剂。硫黄-促进剂体系是丁腈橡胶应用最广泛的硫化体系。硫黄可使用硫黄粉，也可使用不溶性硫黄。由于硫黄在丁腈橡胶中的溶解度比天然橡胶低，所以应注意控制用量。硫黄用量增加，定伸应力、硬度增大，耐热性降低，但耐油性稍有提高，耐寒性变化不大。一般软质橡胶由于丁腈橡胶不饱和度低于天然橡胶，所需硫的用量可少些，一般用量1.5~2份，硫化促进剂用量可略多于天然橡胶，常用量1~3.5份。丁腈橡胶的软质硫化胶最宜硫黄用量为1.5份左右。不同丙烯腈含量的丁腈橡胶所需硫黄用量也不同，当丙烯腈含量高，而丁二烯相对含量低时，由于减少了不饱和度，所需硫黄用量可酌量减少。如丁腈-18,硫用量1.75~2份；丁腊-26,硫用量1.5~1.75份，具有良好的综合性能。低硫配合可提高硫化胶的耐热性，降低压缩永久变形及改善其他性能，因此丁腈橡胶常采用低硫(硫黄用量0.5份以一下)高促硫化体系。 丁睛橡胶使用的促进剂主要是秋兰姆类和噻唑类，其中秋兰姆类促进剂的硫化胶特性较好，特别是压缩永久变形性良好，而且加工安全，故应用更为普遍。此外还使用次磺酰胺类促进剂。胺类和胍类促进剂常作为助促进剂使用。硫黄与不同促进剂并用具有不同的性能，例如用二硫化秋兰姆(如促进剂
丁腈橡胶产品的评述 刘建伟 李 辉 孙常胜 (兰州石化公司供销公司,730060) 通过对国内外丁腈橡胶产品供需及新产品开发的评述,指出世界丁腈橡胶生产能力已超出消费能力,但国内丁腈橡胶生产能力与消费能力却存在较大差距,待开发潜力很大;兰州石化公司引进日本瑞翁公司的生产技术,产品具有技术先进性和优良的综合性能,前景看好。 关键词: 丁腈橡胶 供需状况 新产品开发 日本瑞翁公司技术 本文于2000202221收到。 丁腈橡胶因分子中带有极性腈基而具有优越的耐油、耐溶剂性能。目前国外已经相继开发成功了上千种不同牌号的丁腈橡胶产品,应用领域逐渐由单一的耐油用途向低温、耐磨、改性树脂等用途发展。国内丁腈橡胶生产技术落后于世界先进水平,产品牌号单一,缺乏市场竞争力。近几年,国内通过引进技术来解决这个问题,由完全依赖进口向引进技术组织生产和自行开发特殊用途新产品的方向发展。因而对我国丁腈橡胶产品进行市场定位具有重要的意义。 1 国外状况 (1)产需状况 1999年世界丁腈橡胶的生产能力超过600 k t a ,其中美国、日本、俄罗斯、德国和法国的生产能力达到了436k t a ,占世界总生产能力的2 3。世界丁腈橡胶的实际产量呈增长趋势(见表1)。1999年世界丁腈橡胶表观需求量为350k t ,近三年来保持微弱上升态势,据1999年第6期《R ubber W o rld 》的预测:2003年世界丁腈橡胶需求量可达到375k t 。 (2)产品结构、消费结构和生产技术 通用型丁腈橡胶在整个丁腈橡胶应用领域中占很大比例,近年来,世界各国相继开发成功了高饱和丁腈橡胶、三组分共聚改性体、含羧基丁腈橡胶、预交联丁腈橡胶等新产品,开拓了丁腈橡胶的 表1 世界丁腈橡胶产需情况 (k t a ) 年份19951996199719981999总产量 287272294354362表观需求量 290 290 320 320 350 应用领域。 全世界橡胶工业、石棉制品和制鞋业分占了丁腈橡胶90%的消费量,其他特殊用途所占比例较少,但特殊用途的消费量所占比例呈逐年上升趋势。 低温聚合的丁腈橡胶在加工性能上优于高温聚合的丁腈橡胶,日本瑞翁公司在低温聚合技术方面因自动化程度高、产品品种齐全、质量稳定等在国际上处于先进水平。 2 国内状况 (1)生产能力、产量及进口情况 兰州石化公司4k t a 的硬丁腈橡胶和吉林 石化公司10k t a 软丁腈橡胶生产能力构成我国现有的丁腈橡胶生产格局。兰州石化公司1994年引进的15k t a 丁腈橡胶生产装置,将使我国的丁腈橡胶总生产能力达到29k t a 。 由于吉林石化公司的丁腈橡胶生产装置受到与丁苯橡胶切换生产的限制,近年来全国丁腈橡 ? 65? 石 油 化 工 技 术 经 济 第16卷
