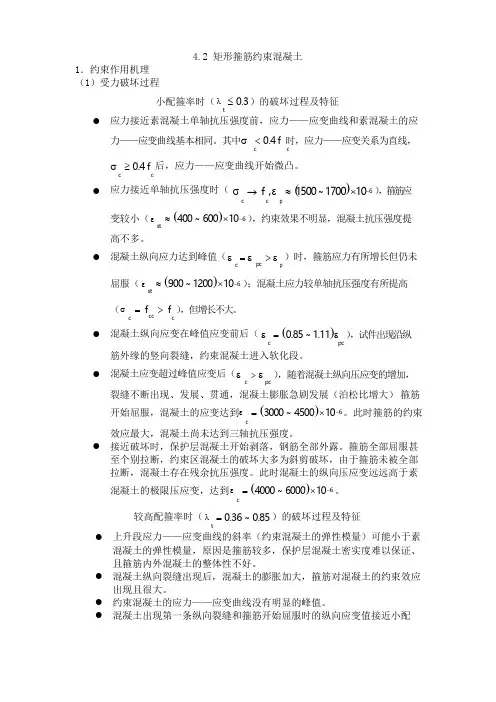

4.2 矩形箍筋约束混凝土
1．约束作用机理 （1）受力破坏过程
小配箍率时（3.0≤t λ）的破坏过程及特征
● 应力接近素混凝土单轴抗压强度前，应力——应变曲线和素混凝土的应
力——应变曲线基本相同。其中c c f 4.0<σ时，应力——应变关系为直线，
c c f 4.0≥σ后，应力——应变曲线开始微凸。
● 应力接近单轴抗压强度时（()6101700~1500,-?≈→p c c f εσ），箍筋应
变较小（()610600~400-?≈st ε），约束效果不明显，混凝土抗压强度提高不多。
● 混凝土纵向应力达到峰值（p pc c εεε>=）时，箍筋应力有所增长但仍未
屈服（()6101200~900-?≈st ε）；混凝土应力较单轴抗压强度有所提高（c cc c f f >=σ），但增长不大。
● 混凝土纵向应变在峰值应变前后（()pc c εε11.1~85.0=），试件出现沿纵
筋外缘的竖向裂缝，约束混凝土进入软化段。
● 混凝土应变超过峰值应变后（pc c εε>），随着混凝土纵向压应变的增加，
裂缝不断出现、发展、贯通，混凝土膨胀急剧发展（泊松比增大），箍筋开始屈服，混凝土的应变达到()6104500~3000-?=c ε。此时箍筋的约束效应最大，混凝土尚未达到三轴抗压强度。
● 接近破坏时，保护层混凝土开始剥落，钢筋全部外露。箍筋全部屈服甚
至个别拉断，约束区混凝土的破坏大多为斜剪破坏，由于箍筋未被全部拉断，混凝土存在残余抗压强度。此时混凝土的纵向压应变远远高于素
混凝土的极限压应变，达到()6106000~4000-?=c ε。
较高配箍率时（85.0~36.0=t λ）的破坏过程及特征
● 上升段应力——应变曲线的斜率（约束混凝土的弹性模量）可能小于素
混凝土的弹性模量，原因是箍筋较多，保护层混凝土密实度难以保证、且箍筋内外混凝土的整体性不好。
● 混凝土纵向裂缝出现后，混凝土的膨胀加大，箍筋对混凝土的约束效应
出现且很大。
● 约束混凝土的应力——应变曲线没有明显的峰值。
● 混凝土出现第一条纵向裂缝和箍筋开始屈服时的纵向应变值接近小配
箍率混凝土的相应应变，但不同的是，高配箍率混凝土试件均发生在峰值以前。
● 接近破坏时，约束混凝土抗压强度较单轴抗压强度提高1倍以上
（c cc pc c f f 2≈==σσ），约束混凝土峰值应变为素混凝土峰值应变的10倍以上（()610000,30~000,1010?=>p pc εε）。
● 破坏时，混凝土横向膨胀明显。所有钢筋外露、屈服，箍筋接近圆形，个别箍筋拉断。保护层混凝土全部剥落，核心混凝土出现挤压流动变形，出现局部鼓凸。
（2）矩形箍筋约束机理
①体积配箍率、配箍特征值、约束指标t λ 体积配箍率：
cor
i
st i cor i st c st t sA a l sA V V V ∑∑=
==
,,ρ 体积强度比、约束指标、配箍特征值、套箍指标：
c
yt t
cor
c st yt c
c st yt t f f s
d f A f V f V f ρλ==
=
4
● 约束指标越大，混凝土抗压强度和峰值应变越大，且增长速度随着约束指标的提高而增大。 ● 3.0≤t λ时，约束混凝土应力——应变曲线没有屈服平台，存在明显峰
值，箍筋在混凝土应力达到峰值后屈服。
● 36.0≥t λ时，约束混凝土应力——应变曲线有屈服平台，没有明显峰值点，箍筋在混凝土应力达到峰值前屈服。 ● 界限约束指标为：
32.0≈t λ
● 矩形箍筋约束混凝土的三轴抗压强度箍筋贡献值（cor c t st A f N αλ=）系数小于螺旋箍筋的2，说明矩形箍筋的约束效应小于螺旋箍筋的约束效应。 ②箍筋间距s
● 箍筋间距较大时（()b s 5.1~1>），箍筋约束作用甚微，仅当箍筋间距满
足b s <时，箍筋才有明显约束作用。
● 对于约束指标t λ相等而间距存在差别（如1倍）时，应力——应变曲线
在上升段（包括峰值应力cc f 和峰值应变pc ε）差别甚小。但下降段有明
显区别，箍筋间距越小，下降段越高，混凝土残余强度越高、混凝土延
性越好。 ③箍筋型式
● 封闭、1350绑扎箍筋和焊接箍筋的约束效应没有明显差异。
● 复合箍筋减小了钢筋的自由长度、提高了横向约束刚度，对核心混凝土
的约束效果更好。
● 在约束指标相等的条件下，复合箍筋约束混凝土的强度与峰值应变较简
单箍筋情况有稍许提高，下降段更为平缓，延性更好。总体情况与简单箍筋差别不大。
2．矩形箍筋约束混凝土理论模型 （1）Sargin 模型(1971)
①假定箍筋屈服； ②根据平衡条件，计算箍筋约束力，并假定约束力沿箍筋内侧均匀作用于核心混凝土周围；
③将约束混凝土简化为半无限空间，将箍筋约束力简化为间距为箍筋间距s 的分布集中力，利用Boussinesq 公式计算核心混凝土内部应力（其中横向约束应力为()
2
22
3
2u
z fu uu +=
πσ）；
④规定核芯面积位置（两箍筋中间）、利用承载力极值条件确定临界核芯面积()2
02u b A c -'=；
⑤计算核芯面积约束应力值；
⑥依据Richart 三轴抗压强度公式，计算约束混凝土抗压强度：
()
2
23
14
.16ξξρπ
+'
'''+
=y c cc f f f ，2
s u =
ξ ⑦确定全截面混凝土抗压强度。 （2）Sheikh 模型(1982)
①将截面划分为有效约束核芯区和非约束区，箍筋中间截面的有效截面核心区面积最小，截面上核芯区大小ec A 由截面形状角度γ和高度形状角度θ决定；
②有效截面核芯区参数γ和θ由实验确定（参数具体含义及取值待查）； ③核芯区混凝土三轴抗压强度与箍筋体积配箍率、箍筋工作应力等因素有关；
正方形箍筋、纵筋均匀分布约束混凝土的峰值应力为：
s s oc
s c cc f B s B nc P B k f f '???
?
???????
??-???
? ?
?-+==ρ2
22
2
215.511401 （参数具体含义及取值待查）
④约束混凝土的应力——应变曲线由四段组成。 3．矩形箍筋约束混凝土数值方法(1996)
过镇海模型（罗苓隆，过镇海.箍筋约束混凝土的受力机理及应力-应变全曲线计算,混凝土力学性能性能试验研究,第6集,1996）
①对截面进行约束分区；
②建立箍筋应力与不同分区混凝土约束应力的关系方程； ③建立不同分区混凝土的本构关系；
④利用变形协调方程，计算纵向应变与竖向荷载（平均应力）的数值关系； ⑤建立约束混凝土本构关系。 4．矩形箍筋约束混凝土实验结果 (1)抗压强度
①CEB-FIP MC90模型（1990） ● 约束应力：
c t s n f λαασ2
1
0=
纵筋根数影响系数n
n 38
1-=α
箍筋间距影响系数0
21b s s -=α ● 三轴抗压强度：
当c f 05.00≤σ时，()c cc f f 051σ+=（待查，量刚不对，c f 似乎该在括号内） 当c f 05.00≤σ时，()c cc f f 05.2125.1σ+=（待查，同上） 当考虑荷载的长期效应时，三轴强度折减15％ ②过镇海模型（1986）
● 当32.0≤t λ时，()c t cc f f λ5.01+= ● 当32.0>t λ时，()c t cc f f λ9.155.0+= (2)变形特征值 ①峰值应变
● CEB-FIP MC90模型（1990）
32
102-?????
? ??=c cc cc
f f ε
● 过镇海模型（1986）
CEB-FIP MC90模型（1990）
30
105.32
.0-?+=c
cu f σε
约束应力：c t s n f λαασ2
1
0=
(3)应力——应变曲线
① CEB-FIP MC90模型（1990） ● 上升段——二次抛物线
当cc c εε≤≤0时，???
?
???????? ??-???? ??=22cc c
cc c cc c f εεεεσ
● 下降段——平台 当cu c cc εεε≤≤时，cc c f =σ ● 曲线参数
峰值应力（长期荷载折减15％）：()c cc f f 051σ+=（c f 05.00≤σ）或
()c cc f f 05.2125.1σ+=（c f 05.00≤σ）
峰值应变：3
2
102-?????
? ??=c cc cc
f f ε 极限应变：30
105.32
.0-?+=c
cu f σε
② 过镇海模型（1986） ● 变量定义 pc
c
x εε=
，cc c
f y σ=
● 32.0≤t λ（无屈服平台，有明显峰值点，双段曲线描述）
()c t cc f f λ5.01+=
()p t pc ελε5.21+= 上升段：
当10≤≤x 时，()()3,2,,223x x x y c a c a c a -+-+=ααα 下降段： 当1≥x 时，()x
x x
y c d +-=
2
,1α
参数取值：
对于C20~C30混凝土
上升段曲线参数()a t c a αλα8.11,+=,cu a f 01.04.2-=α
下降段曲线参数()
d t
c d αλα55
.0,75.11-=,905.0132.0785.0-=cu d f α ● 32.0>t λ（有屈服平台，无明显峰值点，单曲线描述）
()c t cc f f λ9.155.0+=
()p t pc ελε252.6+-=
1
.168.051.037.012.0x
x
x y +-= ●胡海涛模型（清华大学，1990，适合于高强混凝土） 上升段：当10≤≤x 时，()()3,2,,223x x x y c a c a c a -+-+=ααα 下降段：当1≥x 时，()x
x x
y c d +-=
2
,1α
()()t c c a f λα5.31029.077.2,+-=
()452,101036.29.11--??=t
c c
d f λα
c t cc
f b s f ???? ??-+=109.11λ p t pc b s ελε???
?
??
-+=16.31
③Mander 约束混凝土模型（1988）
(J.B. Mander, M.J.N. Priestly, R. Park. Theoretical Stress-Strain Model for Confined Concrete[J]. Journal of Structural Division, ASCE, V ol.114, No.8, pp.1804~1826,August,1988) 基本参数：
● 应力——应变曲线： 单一曲线描述，
当cu c εε≤≤0时，r
cc c x r xr
f +-=1σ
约束混凝土相对应变：cc
c
x εε=
● 约束混凝土应力——应变曲线系数：sec
E E E r c c
-=
素混凝土弹性模量（MPa ）：c c f E 5000= 约束混凝土峰值割线模量：cc
cc
f E ε=sec
● 约束混凝土抗压强度：
???
?????-++-=c l c l c cc f f f f f f 294.71254.2254.1（圆形截面）
● 约束混凝土极限应变：
cc
hu
yh s cu f f ερε4.1004.0+
=
● 约束混凝土峰值应变：???
??
????? ??-+=151c cc pc cc f f εε
有效约束应力：
圆形截面径向约束应力l f （Mpa ）：yh s e l f k f ρ2
1
=
矩形截面x 方向约束混凝土有效约束应力（Mpa ）：yh x e lx f k f ρ=
矩形截面y 方向约束混凝土有效约束应力（Mpa ）：yh y e lx f k f ρ=（矩形截面） 圆形截面体积配箍率：s
d dA sh
s 4
2
ππρ=
矩形截面x 方向体积配箍率：s
B A sx
x '=
ρ 矩形截面y 方向体积配箍率：s
D A sy
y '=ρ
有效约束系数：cc
e
e A A k =
圆形截面有效混凝土核心面积：2
24??
?
??
'-=s d A e π
矩形截面有效混凝土核心面积：()???
??''-??? ?
?''-?
?????'-''=∑=D s B s W D B A n i i e 2121612 ()c cc cc A A ?-=ρ1
符号说明：
cc f ：约束混凝土抗压强度
cc ε：约束混凝土峰值应变
cu ε：约束混凝土极限应变 s ρ：横向钢筋体积配箍率
yh f ：横向钢筋屈服强度
hu ε：横向钢筋极限应变
cc
c
x εε=
：约束混凝土相对应变 c f ：混凝土单轴抗压强度
pc ε：素混凝土峰值受压应变，一般002.0=pc ε
l f ：约束混凝土侧向压应力Mpa
lx f ：x 方向约束混凝土有效约束应力Mpa ly f ：y 方向约束混凝土有效约束应力Mpa
e k ：有效约束系数
e A ：有效混凝土核心面积
sx A ：矩形截面平行x 方向横向钢筋总面积 sy A ：矩形截面平行y 方向横向钢筋总面积
B '：矩形截面约束混凝土核心宽度，至约束钢筋中心 D '：矩形截面约束混凝土核心长度，至约束钢筋中心
i W '：约束钢筋净间距
s '：约束钢筋垂直净间距（中心距离s ） ④Sheikh 模型(1982)
基本特征：考虑约束强化效应；采用上升段——三段折线下降段描述 ●上升抛物线段
当10s c εε≤≤时，???
?
???????? ??-???? ??=2112s c s c cc c f εεεεσ ●平台段 当21s c s εεε≤≤时，cc c f =σ ●下降直线段
当2s c εε≥时，()cc s s s cc c f f 3.015.01285.0,2≥????
???
?---=εεεεσ
●残余平台段
cc c f 3.0=σ
⑤Kent-Park 模型（1971）
基本特征：不考虑上升段约束强化效应、考虑下降段约束效应；采用上升段——二段折线下降段描述 ●上升抛物线段
当pc c εε≤≤0时，???
????????
? ??-???? ??=2
2pc
c pc
c
c c f εεεε
σ ●下降直线段
当pc c εε≥时，()c pc pc c c f f 2.05.015.0≥???
?
????---=εεεεσ
35
.0104389.6267.20-????
?
??''+-+=s b f f s
c c ρε （率：箍筋内皮间体积配箍：箍筋外皮间宽度；s b ρ''）
钢筋的分类和用途 钢筋种类很多，通常按化学成分、生产工艺、轧制外形、供应形式、直径大小，以及在结构中的用途进行分类： 1．按化学成分分 碳素钢钢筋和普通低合金钢筋。碳素钢钢筋按碳量多少，又分为低碳钢钢筋（含碳量低于0.25％，如I级钢筋），中碳钢钢筋（含碳量0.25％～0.7％，如IV级钢筋），高碳钢钢筋（含碳量0.70％～1.4％，如碳素钢丝），碳素钢中除含有铁和碳元素外，还有少量在冶炼过程中带有的硅、锰、磷、硫等杂质。普通低合金钢钢筋是在低碳钢和中碳钢中加入少量合金元素，获得强度高和综合性能好的钢种，在钢筋中常用的合金元素有硅、锰、钒、钛等，普通低合金钢钢筋主要品种有：20MnSi、40Si2MnV、45SiMnTi等。 各种化学成分含量的多少，对钢筋机械性能和可焊性的影响极大。一般建筑用钢筋在正常情况下不作化学成分的检验，但在选用钢筋时，仍需注意钢筋的化学成分。下面介绍钢筋中主要的五种元素对其性能的影响。 碳（C）：碳与铁形成化合物渗碳体（Fe3C）,材性硬且脆，钢中含碳量增加渗碳体量就大，钢的硬度和强度也提高，而塑性和韧性则下降，材性变脆，其焊接性也随之变差。 锰（Mn）：它是炼钢时作为脱氧剂加入钢中的，可使钢的塑性及韧性下降，因此含量要合适，一般含量在1.5％以下。
硅（Si）：它也是作为脱氧剂加入钢中的，可使钢的强度和硬度增加。有时特意加入一些使其含量大于0.4％，但不能超过0.6％，因为它含量大时与碳（C）含量大时的作用一样。硫（S）:它是一种导致钢热脆性、使钢在焊接时出现热裂纹的有害杂质。它在钢中的存在使钢的塑性和韧性下降。一般要求其含量不得超过0.045％。 磷（P）：它也是一种有害物质。磷使钢容易发生冷脆并恶化钢的焊接性能，尤其在200℃时，它可使钢材或焊缝出现冷裂纹。一般要求其含量低于0.045％，即使有些低合金钢也必须控制在0.050％～0.120％之间。 2．按轧制外形分 （1）光面钢筋：I级钢筋（Q235钢钢筋）均轧制为光面圆形截面，供应形式有盘圆，直径不大于10mm，长度为6m~12m。 （2）变形钢筋/带肋钢筋：有螺旋形、人字形和月牙形三种，一般Ⅱ、Ⅲ级钢筋轧制成人字形，Ⅳ级钢筋轧制成螺旋形及月牙形。 3．按直径大小分 钢丝（直径3~5mm）、细钢筋（直径6~10mm）、粗钢筋（直径大于22mm）。 4．按力学性能分 Ⅰ级钢筋（235/370级）；Ⅱ级钢筋（335/510级）；Ⅲ级钢筋
Fisher判别分析原理详解 说起Fisher判别分析，不得不提到一个大神级人物！ Ronald Aylmer Fisher (1890～1962) 英国统计学家和遗传学家 主要著作有：《根据孟德尔遗传方式的亲属间的相关》、《研究者用的统计方法》、《自然选择的遗传理论》、《试验设计》、《近交的理论》及《统计方法和科学推理》等。他一生在统计生物学中的功绩是十分突出的。 ?生平 1890年2月17日生于伦敦，1962年7月29日卒于澳大利亚阿德莱德。 1912年毕业于剑桥大学数学系，后随英国数理统计学家J.琼斯进修了一年统计力学。他担任过中学数学教师，1918年任罗坦斯泰德农业试验站统计试验室主任。 1933年，因为在生物统计和遗传学研究方面成绩卓著而被聘为伦敦大学优生学教授。 1943年任剑桥大学遗传学教授。
1957年退休。 1959年去澳大利亚，在联邦科学和工业研究组织的数学统计部作研究工作。 大神解决的问题 ?Fisher 线性判别函数的提出： 在用统计方法进行模式识别时，许多问题涉及到维数，在低维空间可行的方法，在高维空间变得不可行。因此，降低维数就成为解决实际问题的关键。Fisher 的方法，就是解决维数压缩问题。 对xn的分量做线性组合可得标量 yn=wTxn,n=1,2,…,Ni 得到N个一维样本yn组成的集合。从而将多维转换到了一维。 考虑把d维空间中的数据点投影到一条直线上去的问题，需要解决的两个问题： (1)怎样找到最好的投影直线方向；(2)怎样向这个方向实现投影，这个投影变 换就是要寻求的解向量w*。这两个问题就是Fisher方法要解决的基本问题。?判别分析的一些基本公式 Fisher判别分析用于两类或两类以上间的判别，但常用于两类间判别。 Fisher判别函数表达式（多元线性函数式）： 判别函数的系数是按照组内差异最小和组间差异最大同时兼顾的原则来确定判别函数的。 Fisher判别准则： 判别临界点： Fisher判别分析思想： 1. 类间差异大，类内变异小， 最大 2. 方差分析的思想：以下值最大 ?Fisher判别的原理 分析w1方向之所以比w2方向优越，可以归纳出这样一个准则，即向量w的方向选择应能使两类样本投影的均值之差尽可能大些，而使类内样本的离散程度尽可能小。这就是Fisher准则函数的基本思路。如下图：
各种仪器分析的基本原理及谱图表示方法！！！ 紫外吸收光谱UV 分析原理：吸收紫外光能量，引起分子中电子能级的跃迁谱图的表示方法：相对吸收光能量随吸收光波长的变化提供的信息：吸收峰的位置、强度和形状，提供分子中不同电子结构的信息荧光光谱法FS 分析原理：被电磁辐射激发后，从最低单线激发态回到单线基态，发射荧光谱图的表示方法：发射的荧光能量随光波长的变化提供的信息：荧光效率和寿命，提供分子中不同电子结构的信息红外吸收光谱法IR 分析原理：吸收红外光能量，引起具有偶极矩变化的分子的振动、转动能级跃迁谱图的表示方法：相对透射光能量随透射光频率变化提供的信息：峰的位置、强度和形状，提供功能团或化学键的特征振动频率拉曼光谱法Ram 分析原理：吸收光能后，引起具有极化率变化的分子振动，产生拉曼散射谱图的表示方法：散射光能量随拉曼位移的变化提供的信息：峰的位置、强度和形状，提供功能团或化学键的特征振动频率核磁共振波谱法NMR 分析原理：在外磁场中，具有核磁矩的原子核，吸收射频能量，产生核自旋能级的跃迁谱图的表示方法：吸收光能量随化学位移的变化提供的信息：峰的化学位移、强度、裂分数和偶合常数，提供核的数目、所处化学环境和几何构型的信息电子顺磁共振波谱法ESR 分析原理：在外磁场中，分子中未成对电子吸收射频能量，产生电子自旋能级跃迁谱图的表示方法：吸收光能量或微分能量随磁场强度变化提供的信息：谱线位置、强度、裂分数目和超精细分裂常数，提供未成对电子密度、分子键特性及几何构型信息 质谱分析法MS 分析原理：分子在真空中被电子轰击，形成离子，通过电磁场按不同m/e 分离 谱图的表示方法：以棒图形式表示离子的相对峰度随m/e 的变化提供的信息：分子离子及碎片离子的质量数及其相对峰度，提供分子量，元素组成及结构的信息气相色谱法GC 分析原理：样品中各组分在流动相和固定相之间，由于分配系数不同而分离谱图的表示方法：柱后流出物浓度随保留值的变化提供的信息：峰的保留值与组分热力学参数有关，是定性依据；峰面积与组分含量有关反气相色谱法IGC 分析原理：探针分子保留值的变化取决于它和作为固定相的聚合物样品之间的相互作用力谱图的表示方法：探针分子比保留体积的对数值随柱温倒数的变化曲线提供的信息：探针分子保留值与温度的关系提供聚合物的热力学参数裂解气相色谱法PGC 分析原理：高分子材料在一定条件下瞬间裂解，可获得具有一定特征的碎片谱图的表示方法：柱后流出物浓度随保留值的变化提供的信息：谱图的指纹性或特征碎片峰，表征聚合物的化学结构和几何构型凝胶色谱法GPC 分析原理：样品通过凝胶柱时，按分子的流体力学体积不同进行分离，大分子先流出谱图的表示方法：柱后流出物浓度随保留值的变化提供的信息：高聚物的平均分子量及其分布热重法TG 分析原理：在控温环境中，样品重量随温度或时间变化谱图的表示方法：样品的重量分数随温度或时间的变化曲线提供的信息：曲线陡降处为样品失重区，平台区为样品的热稳定区热差分析DTA 分析原理：样品与参比物处于同一控温环境中，由于二者导热系数不同产生温差，记录温度随环境温度或时间的变化 谱图的表示方法：温差随环境温度或时间的变化曲线提供的信息：提供聚合物热转变温度及各种热效应的信息示差扫描量热分析DSC 分析原理：样品与参比物处于同一控温环境中，记录维持温差为零时，所需能量随环境温度或时间的变化 谱图的表示方法：热量或其变化率随环境温度或时间的变化曲线提供的信息：提供聚合物热转变温度及各种热效应的信息静态热―力分析TMA 分析原理：样品在恒力作用下产生的形变随温度或时间变化谱图的表示方法：样品形变值随温度或时间变化曲线提供的信息：热转变温度和力学状态
钢筋的分类和用途钢筋种类很多，通常按化学成分、生产工艺、 轧制外形、供应形式、直径大小，以及在结构中的用途进行分类：1．按化学成分分碳素钢钢筋和普通低合金钢筋。碳素钢钢筋按碳量多少，又分为低碳钢钢筋（含碳量低于0.25％，如I 级钢筋），中碳钢钢筋（含碳量0.25%?0.7%,如IV级钢筋），高碳钢钢筋（含碳量0.70%?1.4%，如碳素钢丝），碳素钢中除含有铁和碳元素外，还有少量在冶炼过程中带有的硅、锰、磷、硫等杂质。普通低合金钢钢筋是在低碳钢和中碳钢中加入少量合金元素，获得强度高和综合性能好的钢种，在钢筋中常用的合金元素有硅、锰、钒、钛等，普通低合金钢钢筋主要品种有： 20MnSi、40Si2MnV 、4 5SiMnTi 等。各种化学成分含量的多少，对钢筋机械性能和可焊性的影响极大。一般建筑用钢筋在正常情况下不作化学成分的检验，但在选用钢筋时，仍需注意钢筋的化学成分。下面介绍钢筋中主要的五种元素对其性能的影响。碳（C）:碳与铁形成化合物渗碳体（Fe3C），材性硬且脆，钢中含碳量增加渗碳体量就大，钢的硬度和强度也提高，而塑性和韧性则下降，材性变脆，其焊接性也随之变差。 锰（Mn）：它是炼钢时作为脱氧剂加入钢中的，可使钢的塑性及 韧性下降，因此含量要合适，一般含量在1.5%以下。 硅（Si）：它也是作为脱氧剂加入钢中的，可使钢的强度和硬 度增加。有时特意加入一些使其含量大于0.4％，但不能超 过0.6%，因为它含量大时与碳（C）含量大时的作用一样。硫
（S）:它是一种导致钢热脆性、使钢在焊接时出现热裂纹的有害杂质。它在钢中的存在使钢的塑性和韧性下降。一般要求其含量不得超过0.045%。 磷（P）:它也是一种有害物质。磷使钢容易发生冷脆并恶化钢的焊接性能，尤其在200 C时，它可使钢材或焊缝出现冷 裂纹。一般要求其含量低于0.045%，即使有些低合金钢也 必须控制在0.050%?0.120%之间。 2．按轧制外形分 （1 ）光面钢筋：I 级钢筋（Q235 钢钢筋）均轧制为光面圆形截面，供应形式有盘圆，直径不大于10mm ，长度为6m~12m 。 （2）变形钢筋/带肋钢筋：有螺旋形、人字形和月牙形三种，一般□、川级钢筋轧制成人字形，W级钢筋轧制成螺旋形及月牙形。 3．按直径大小分 钢丝（直径3~5mm ）、细钢筋（直径6?10mm ）、粗钢筋（直径大于22mm）。 4．按力学性能分 I级钢筋（235/370级）；H级钢筋（335/510级）；川级钢筋
混凝土结构设计基本原理复习重点(总结很好) 第 1 章绪论 1.钢筋与混凝土为什么能共同工作： （1）钢筋与混凝土间有着良好的粘结力，使两者能可靠地结合成一个整体，在荷载作用下能够很好地共同变形，完成其结构功能。 （2）钢筋与混凝土的温度线膨胀系数也较为接近，因此，当温度变化时，不致产生较大的温度应力而破坏两者之间的粘结。 （3）包围在钢筋外面的混凝土，起着保护钢筋免遭锈蚀的作用，保证了钢筋与混凝土的共同作用。 1、混凝土的主要优点：1)材料利用合理2 )可模性好3)耐久性和耐火性较好4)现浇混凝土结构的整体性好5)刚度大、阻尼大6)易于就地取材 2、混凝土的主要缺点：1)自重大2)抗裂性差3 )承载力有限4)施工复杂、施工周期较长5 )修复、加固、补强较困难 建筑结构的功能包括安全性、适用性和耐久性三个方面 作用的分类：按时间的变异，分为永久作用、可变作用、偶然作用 结构的极限状态：承载力极限状态和正常使用极限状态 结构的目标可靠度指标与结构的安全等级和破坏形式有关。 荷载的标准值小于荷载设计值；材料强度的标准值大于材料强度的设计值 第2章钢筋与混凝土材料物理力学性能 一、混凝土 立方体抗压强度（f cu,k）：用150mm×150mm×150mm的立方体试件作为标准试件，在温度为（20±3）℃，相对湿度在90%以上的潮湿空气中养护28d，按照标准试验方法加压到破坏，所测得的具有95%保证率的抗压强度。（f cu,k为确定混凝土强度等级的依据） 1.强度轴心抗压强度（f c）：由150mm×150mm×300mm的棱柱体标准试件经标准养护后用标准试验方法测得的。（f ck=0.67 f cu,k） 轴心抗拉强度（f t）：相当于f cu,k的1/8～1/17, f cu,k越大，这个比值越低。 复合应力下的强度：三向受压时，可以使轴心抗压强度与轴心受压变形能力都得到提高。 双向受力时，（双向受压：一向抗压强度随另一向压应力的增加而增加；双向受拉：混凝土的抗拉强度与单向受拉的基本一样； 一向受拉一向受压：混凝土的抗拉强度随另一向压应力的增加而降低，混凝土的抗压强度随另一向拉应力的增加而降低） 受力变形：（弹性模量：通过曲线上的原点O引切线，此切线的斜率即为弹性模量。反映材料抵2.变形抗弹性变形的能力） 体积变形（温度和干湿变化引起的）：收缩和徐变等。 混凝土单轴向受压应力-应变曲线数学模型 1、美国E.Hognestad建议的模型 2、德国Rusch建议的模型 混凝土的弹性模量、变形模量和剪变模量 弹性模量 变形模量 切线模量 3、（1）徐变：混凝土的应力不变，应变随时间而增长的现象。 混凝土产生徐变的原因： 1、填充在结晶体间尚未水化的凝胶体具有粘性流动性质 2、混凝土内部的微裂缝在载荷长期作用下不断发展和增加的结果 线性徐变：当应力较小时，徐变变形与应力成正比；非线性徐变：当混凝土应力较大时，徐变变形与应力不成正比，徐变比应力增长更快。影响因素：应力越大，徐变越大；初始加载时混凝土的龄期愈小，徐变愈大；混凝土组成成分水灰比大、水泥用量大，徐变大；骨料愈坚硬、弹性模量高，徐变小；温度愈高、湿度愈低，徐变愈大；尺寸大小，尺寸大的构件，徐变减小。养护和使用条件 对结构的影响：受弯构件的长期挠度为短期挠度的两倍或更多；长细比较大的偏心受压构件，侧向挠度增大，承载力下降；由于徐变产生预应力损失。（不利）截面应力重分布或结构内力重分布，使构件截面应力分布或结构内力分布趋于均匀。（有利） （2）收缩：混凝土在空气中结硬时体积减小的现象，在水中体积膨胀。 影响因素：1、水泥的品种：水泥强度等级越高，则混凝土的收缩量越大； 2、水泥的用量：水泥越多，收缩越大；水灰比越大，收缩也越大； 3、骨料的性质：骨料的弹性模量大，则收缩小； 4、养护条件：在结硬过程中，周围的温、湿度越大，收缩越小； 5、混凝土制作方法：混凝土越密实，收缩越小； 6、使用环境：使用环境的温度、湿度大时，收缩小； 7、构件的体积与表面积比值：比值大时，收缩小。 对结构的影响：会使构件产生表面的或内部的收缩裂缝，会导致预应力混凝土的预应力损失等。 措施：加强养护，减少水灰比，减少水泥用量，采用弹性模量大的骨料，加强振捣等。 混凝土的疲劳是荷载重复作用下产生的。（200万次及其以上） 二、钢筋 光圆钢筋：HPB235 表面形状 带肋钢筋：HRB335、HRB400、RRB400 有明显屈服点的钢筋：四个阶段（弹性阶段、屈服阶段、强化阶段、破坏阶段），屈服强度力学性能是主要的强度指标。 （软钢）
1.混凝土结构：以混凝土为主要材料制作的结构。包括： 素混凝土结构、钢筋混凝土结构、预应力混凝土结构。 钢筋混凝土结构优点：就地取材，节约钢材，耐久、耐火，可模性好，整体性好，刚度大，变形小。缺点：自重大，抗裂性差，性质较脆。 2.钢筋塑性性能：伸长率，冷弯性能。伸长率越 大，塑性越好。 3.规定以边长为150mm的立方体在（20+-3）度的温度 和相对湿度在90%以上的潮湿空气中养护28d，依照标准试验方法测得的具有95%保证率的抗压强度（以N/mm2计）作为混凝土的强度等级。 4.收缩：混凝土在空气中结硬时体积减小的现象。 膨胀：混凝土在水中或处于饱和和湿度情况下结硬时体积增大的现象。 水泥用量越多、水灰比越大，收缩越大。骨料的级配好、弹性模量大，收缩小。构件的体积与表面积比值大，收缩小。 5.钢筋混凝土结构的混凝土强度等级不应低于C20。采 用400MPa以上钢筋，不应低于C25。预应力混凝土结构，不宜低于C40，不应低于C30。承受重复荷载的，不应低于C30。 6.粘结力的影响因素：化学胶结力(钢筋与混凝土接触面 上的化学吸附作用力)，摩擦力（混凝土收缩后将钢筋紧紧地握裹住而产生的力），机械咬合力（钢筋表面凹凸不平与混凝土产生的机械咬合作用而产生的力），钢筋端部的锚固力（一般是用在钢筋端部弯钩、弯折，在锚固区焊短钢筋、短角钢等方法来提供锚固力）。 7.结构的作用是指施加在结构上的集中力或分布力，以 及引起结构外加变形或约束变形的各种因素。按时间的变异分：永久作用，可变作用，偶然作用。8.结构抗力R是指整个结构或结构构件承受作用效应 （即内力和变形）的能力，如构件的承承载能力、刚度等。 9.设计使用年限：是指设计规定的结构或结构构件不需 进行大修即可按齐预定目的使用的时期，即结构在规定的条件下所达到呃使用年限。 10.轴心受拉（压）构件：纵向拉（压）力作用线与构件 截面形心线重合的构件。 轴心受力构件中配有纵向钢筋和箍筋，纵向钢筋的作用是承受轴向拉力或压力，箍筋的主要作用是固定纵向钢筋，使其在构件制作的过程中不发生变形和错位。 11.受弯构件的破坏特征：少筋破坏（当构件的配筋率低 于某一定值时，构件不但承载能力很低，而且只要其一开裂，裂缝便急速开展，裂缝截面处的拉力全部由钢筋承受，钢筋由于突然增大的应力而屈服，构件立即发生破坏），适筋破坏（当构件的配筋率不是太低也不是太高时，构件的破坏首先是由于受拉区纵向受力钢筋屈服，然后受压区混凝土呗压碎，钢筋和混凝土的强度都得到充分利用），超筋破坏（当构件的配筋率超过某一特定的值时，构件的破坏特征又发生质的变化构件的破坏是由于受压区的混凝土呗压碎而引起，受拉区纵向受力钢筋不屈服）。 12.基本假定：截面应变保持平面。不考虑混凝土的抗拉 强度。混凝土的受压的应力应变关系曲线按下列规定 取用。 13.双筋矩形截面适用情况：1.结构或构件承受某种交变 的作用，使截面上的弯矩改变方向。2.截面承受的弯矩设计值大于单筋截面所能承受的最大弯矩设计值，而截面尺寸的材料品种等由于某些原因又不能改变。 3.结构或构件的截面由于某种原因，在截面的受压区 预先已经布置了一定数量的受力钢筋。 14.T形截面受弯构件按受压区的高度不同分：第一类T 形截面，中和轴在翼缘内。第二类T形截面，中和轴在梁肋内。 15.剪切破坏的形态：斜拉破坏（整个破坏过程急速而突 然，破坏荷载与出现斜裂缝时的荷载相当接近，破坏前梁的变形很少，并且往往只有一条斜裂缝。破坏具有明显的脆性），剪压破坏（这种破坏有一定的预兆，破坏荷载较出现斜裂缝时的荷载过高。但与适筋梁的正截面破坏相比，减压破坏仍属于脆性破坏），斜压破坏（破坏荷载很高，但变形很小，亦属于脆性破坏）。 16.平衡扭转：若结构的扭矩是由荷载产生的，其扭矩课 根据平衡条件求得，与构件的抗扭刚度无关。 协调扭矩：另一类是超静定结构中由于变形的协调使截面产生的扭转。 17.偏心受压构件分为：单向偏心受压构件，双向偏心受 压构件。 当ξ<=ξb，受拉钢筋先屈服，然后混凝土压碎，肯定为受拉破坏—大偏心受压破坏，反之为小偏心受压破坏。 18.结构的可靠性：安全性（结构构件能承受在正常施工 和正常使用时可能出现的各种作用，以及在偶然事件发生时及大盛后，仍能保持必需的整体稳定性），适用性（在正常使用时，结构构件具有良好的工作性能，不出现过大的变形和过宽的裂缝），耐久性（在正常的维护下，结构构件具有足够的耐久性能，不发生锈蚀和风化现象）。 19.裂缝的控制等级分为三级：：正常使用阶段严格要求 不出现裂缝的构件。正常使用阶段一般要求不出现裂缝的构件。正常使用阶段允许出现裂缝的构件。 混凝土结构设计基本原理复习重点 第 1 章绪论 1.钢筋与混凝土为什么能共同工作： （1）钢筋与混凝土间有着良好的粘结力，使两者能可靠地结合成一个整体，在荷载作用下能够很好地共同变形，完成其结构 功能。 （2）钢筋与混凝土的温度线膨胀系数也较为接近，因此，当温度变化时，不致产生较大的温度应力而破坏两者之间的粘结。（3）包围在钢筋外面的混凝土，起着保护钢筋免遭锈蚀的作用，保证了钢筋与混凝土的共同作用。 1、混凝土的主要优点：1)材料利用合理2 )可模性好3)耐久性和耐火性较好4)现浇混凝土结构的整体性好5)刚度大、阻尼大6)易于就地取材 2、混凝土的主要缺点：1)自重大2)抗裂性差3 )承载力有限4)施工复杂、施工周期较长5 )修复、加固、补强较困难 建筑结构的功能包括安全性、适用性和耐久性三个方面 作用的分类：按时间的变异，分为永久作用、可变作用、偶然作用结构的极限状态：承载力极限状态和正常使用极限状态 结构的目标可靠度指标与结构的安全等级和破坏形式有关。 荷载的标准值小于荷载设计值；材料强度的标准值大于材料强度的设计值 第2章钢筋与混凝土材料物理力学性能 一、混凝土
《混凝土结构基本原理》练习题 一、单选题 1．与素混凝土梁相比，钢筋混凝土梁承载能力（C ）。 A.相同B、有所降低 C.提高很多 D.提高很少 2．与素混凝土梁相比，钢筋混凝土梁抵抗开裂的能力（C）。 Ａ.相同 B.有所降低 C.提高不多 D.提高很多 3．就混凝土的徐变而言，下列几种叙述中（ D ）不正确。 A.徐变是在荷载长期作用下，混凝土的变形随时间的延长而增长的现象。 B.持续应力的大小对徐变有重要影响。 C.徐变对结构的影响，多数情况下是不利的。 D.水灰比和水泥用量越大，徐变越小。 4．线性徐变是指（C ）。 A.徐变与荷载持续时间为线性关系 B.徐变系数与初应力为线性关系 C.徐变与初应力为线性关系 D.瞬时变形与初应力为线性关系 5．对于无明显屈服点的钢筋，其强度取值的依据是（ D ）。 A.最大应变对应的应力 B.极限抗拉强度 C.0.9极限强度 D.条件屈服强度 6．钢筋的混凝土保护层厚度是指：(A) A.纵向受力钢筋外表面到构件外表面的最小距离 B.纵向受力钢筋形心到构件外表面的距离 C.箍筋外表面到构件外表面的最小距离 D.纵向受力钢筋的合力点到构件外表面的最小距离 7．超筋梁正截面受弯承载力与（A）。 A.混凝土强度有关 B.配筋强度f y A s有关 C.混凝土强度和配筋强度都有关 D.混凝土强度和配筋强度都无关 8．受弯构件正截面弯曲破坏形态的决定性因素是（C）。 A.荷载大小 B.混凝土强度等级 C.计算受压区高度 D.箍筋用量 9．钢筋混凝土单筋矩形截面适筋梁，若截面尺寸给定，混凝土及钢筋强度给定，则配筋率ρ越大（A ）。 A.破坏时受压区高度越大 B.破坏时的变形越大 Ｃ.破坏时受压区边缘的压应变越大 D.破坏时受拉钢筋的应变越大 10．提高梁的配箍率可以（D ）。 A.显著提高斜裂缝开裂荷载 B.防止斜压破坏的出现 C.使斜压破坏转化为剪压破坏 D.在一定范围内可以提高抗剪承载力 11．双筋矩形截面受弯构件设计时，当受压区x<2a s’时，表明（B ）。 A.受拉钢筋不屈服 B.受压钢筋不屈服 C.受拉、受压钢筋均不屈服 D.应加大截面尺寸 12．钢筋与混凝土之间的粘结强度（D）。 A.随外荷载增大而增大 B.随钢筋强度增加而增大 C.随钢筋埋入混凝土中的长度增加而增大 D.随混凝土强度等级提高而增大 13．限制箍筋最大间距的目的主要是（B ）。 A.控制箍筋的配筋率 B.保证箍筋和斜裂缝相交 C.防止出现斜压破坏 D.保证箍筋的直径不致太大 14．提高受弯构件抗弯刚度最有效的措施是（ C ）。 A.增加受拉钢筋截面面积 B.采用高强钢筋 C.增大构件截面有效高度 D.采用高强度等级混凝土
原子发射光谱分析 1、原子发射光谱分析的基本原理（依据） 2、ICP光源形成的原理及特点（习题2） ：ICP是利用高频加热原理。 当在感应线圈上施加高频电场时，由于某种原因（如电火花等）在等离子体工作气体中部分电离产生的带电粒子在高频交变电磁场的作用下做高速运动，碰撞气体原子，使之迅速、大量电离，形成雪崩式放电，电离的气体在垂直于磁场方向的截面上形成闭合环形的涡流，在感应线圈内形成相当于变压器的次级线圈并同相当于初级线圈的感应线圈耦合，这种高频感应电流产生的高温又将气体加热、电离，并在管口形成一个火炬状的稳定的等离子体焰矩。 其特点如下： 工作温度高、同时工作气体为惰性气体，因此原子化条件良好，有利于难熔化合物的分解及元素的激发，对大多数元素有很高的灵敏度。 （2）由于趋肤效应的存在，稳定性高，自吸现象小，测定的线性范围宽。（3）由于电子密度高，所以碱金属的电离引起的干扰较小。 （4）ICP属无极放电，不存在电极污染现象。 （5）ICP的载气流速较低，有利于试样在中央通道中充分激发，而且耗样量也较少。 （6）采用惰性气体作工作气体，因而光谱背景干扰少。 3、掌握特征谱线、共振线、灵敏线、最后线、分析线的含义及其它们之间的内 在联系。（习题3） 4、：由激发态向基态跃迁所发射的谱线称为共振线(resonance line)。共振线 具有最小的激发电位，因此最容易被激发，为该元素最强的谱线。 5、灵敏线(sensitive line) 是元素激发电位低、强度较大的谱线，多是共振 线(resonance line)。 最后线(last line) 是指当样品中某元素的含量逐渐减少时，最后仍能观察到的几条谱线。它也是该元素的最灵敏线。 进行分析时所使用的谱线称为分析线(analytical line)。 由于共振线是最强的谱线，所以在没有其它谱线干扰的情况下，通常选择共振线作为分析线。 发射光谱定性分析的基本原理和常用方法。（习题5 由于各种元素的原子结构不同，在光源的激发下，可以产生各自的特征谱线，其波长是由每种元素的原子性质决定的，具有特征性和唯一性，因此可以通过检查谱片上有无特征谱线的出现来确定该元素是否存在，这就是光谱定性分析的基础。 进行光谱定性分析有以下三种方法： （1）比较法。将要检出元素的纯物质或纯化合物与试样并列摄谱于同一感光板上，在映谱仪上检查试样光谱与纯物质光谱。若两者谱线出现在同一波长位置上，即可说明某一元素的某条谱线存在。本方法简单易行，但只适用于试样中指定组分的定性。
第四版混凝土结构设计原理试题库及其参考答案 一、判断题（请在你认为正确陈述的各题干后的括号内打“√”，否则打“×”。每小题1分。） 第1章 钢筋和混凝土的力学性能 1．混凝土立方体试块的尺寸越大，强度越高。（ ） 2．混凝土在三向压力作用下的强度可以提高。（ ） 3．普通热轧钢筋受压时的屈服强度与受拉时基本相同。（ ） 4．钢筋经冷拉后，强度和塑性均可提高。（ ） 5．冷拉钢筋不宜用作受压钢筋。（ ） 6．C20表示f cu =20N/mm 。（ ） 7．混凝土受压破坏是由于内部微裂缝扩展的结果。（ ） 8．混凝土抗拉强度随着混凝土强度等级提高而增大。（ ） 9．混凝土在剪应力和法向应力双向作用下，抗剪强度随拉应力的增大而增大。（ ） 10．混凝土受拉时的弹性模量与受压时相同。（ ） 11．线性徐变是指压应力较小时，徐变与应力成正比，而非线性徐变是指混凝土应力较大时，徐变增长与应力不成正比。（ ） 12．混凝土强度等级愈高，胶结力也愈大（ ） 13．混凝土收缩、徐变与时间有关，且互相影响。（ ） 第1章 钢筋和混凝土的力学性能判断题答案 1. 错；对；对；错；对； 2. 错；对；对；错；对；对;对；对； 第3章 轴心受力构件承载力 1．轴心受压构件纵向受压钢筋配置越多越好。（ ） 2．轴心受压构件中的箍筋应作成封闭式的。（ ） 3．实际工程中没有真正的轴心受压构件。（ ） 4．轴心受压构件的长细比越大，稳定系数值越高。（ ） 5．轴心受压构件计算中，考虑受压时纵筋容易压曲，所以钢筋的抗压强度设计值最大取为2/400mm N 。（ ） 6．螺旋箍筋柱既能提高轴心受压构件的承载力，又能提高柱的稳定性。（ ） 第3章 轴心受力构件承载力判断题答案 1． 错；对；对；错；错；错； 第4章 受弯构件正截面承载力 1．混凝土保护层厚度越大越好。（ ） 2．对于' f h x 的T 形截面梁，因为其正截面受弯承载力相当于宽度为' f b 的
拉曼光谱、红外光谱、XPS的原理及应用 作者: 3040821025(站内联系TA)发布: 2007-10-26 拉曼光谱的原理及应用 拉曼光谱由于近几年来以下几项技术的集中发展而有了更广泛的应用。这些技术是：CCD 检测系统在近红外区域的高灵敏性，体积小而功率大的二极管激光器，与激发激光及信号过滤整合的光纤探头。这些产品连同高口径短焦距的分光光度计，提供了低荧光本底而高质量的拉曼光谱以及体积小、容易使用的拉曼光谱仪。 （一）含义 光照射到物质上发生弹性散射和非弹性散射. 弹性散射的散射光是与激发光波长相同的成分.非弹性散射的散射光有比激发光波长长的和短的成分, 统称为拉曼效应当用波长比试样粒径小得多的单色光照射气体、液体或透明试样时，大部分的光会按原来的方向透射，而一小部分则按不同的角度散射开来，产生散射光。在垂直方向观察时，除了与原入射光有相同频率的瑞利散射外，还有一系列对称分布着若干条很弱的与入射光频率发生位移的拉曼谱线，这种现象称为拉曼效应。由于拉曼谱线的数目，位移的大小，谱线的长度直接与试样分子振动或转动能级有关。因此，与红外吸收光谱类似，对拉曼光谱的研究，也可以得到有关分子振动或转动的信息。目前拉曼光谱分析技术已广泛应用于物质的鉴定，分子结构的研究谱线特征 （二）拉曼散射光谱具有以下明显的特征： a.拉曼散射谱线的波数虽然随入射光的波数而不同，但对同一样品，同一拉曼谱线的位移与入射光的波长无关,只和样品的振动转动能级有关； b. 在以波数为变量的拉曼光谱图上，斯托克斯线和反斯托克斯线对称地分布在瑞利散射线两侧, 这是由于在上述两种情况下分别相应于得到或失去了一个振动量子的能量。 c. 一般情况下，斯托克斯线比反斯托克斯线的强度大。这是由于Boltzmann分布，处于振动基态上的粒子数远大于处于振动激发态上的粒子数。 （三）拉曼光谱技术的优越性 提供快速、简单、可重复、且更重要的是无损伤的定性定量分析，它无需样品准备，样品可直接通过光纤探头或者通过玻璃、石英、和光纤测量。此外 1 由于水的拉曼散射很微弱，拉曼光谱是研究水溶液中的生物样品和化学化合物的理想工具。 2 拉曼一次可以同时覆盖50-4000波数的区间，可对有机物及无机物进行分析。相反，若
论文题目：钢筋混凝土有限元分析技术在结构工程中的应用 学生姓名：刘畅 学号：2014105110 学院：建筑与工程学院 2015年06月30日
有限元分析在钢筋混凝土结构中的应用【摘要】在国内外的土木工程中，钢筋混凝土结构因具有普遍性、可靠性良好、操作简单等优点，而得到了广泛的应用。钢筋混凝土结构是钢筋与混凝土两种性质截然不同的材料组合而成，由于其组合材料的性质较为复杂，同时存在非线性与几何线形的特征，应用传统的解析方法进行材料的分析与描述在受力复杂、外形复杂等情况下较为困难，往往不能得到准确的数据，给工程安全带来隐患。而有限元分析方法则充分利用现代电子计算机技术，借助有限元模型有效解决了各种实际问题。 【关键词】有限元分析；钢筋混凝土结构；应用 随着计算机在工程设计领域中的广泛应用，以及非线性有限元理论研究的不断深入，有限元作为一个具有较强能力的专业数据分析工具，在钢筋混凝土结构中得到了广泛的应用。在现代建筑钢筋混凝土结构的分析中，有限元分析方法展现了较强的可行性、实用性与精确性。例如：在计算机上应用有限元分析法，对形状复杂、柱网复杂的基础筏板，转换厚板，体型复杂高层建筑侧向构件、楼盖，钢-混凝土组合构件等进行应力，应变分析，使设计人员更准确的掌握构件各部分内力与变形，进而进行设计，有效解决传统分析方法的不足，满足当前建筑体型日益复杂，工程材料多样化的实际情况。但是在有限元分析方法的应用中，必须结合钢筋混凝土结构工程的实际情况，选取作为合理的有限元模型，才能保证模拟与分析结果的真实性、精确性与可靠性。 在钢筋混凝土结构工程中，非线性有限元分析的基本理论可以概括为：1）通过分离钢筋混凝土结构中的钢筋、混凝土，使其成为有限单位、二维三角形单元，钢箍离散为一维杆单元，以利于分析模型的构建；2）为了合理模拟钢筋、混凝土之间的粘结滑移关系，以及
判别分析的基本原理
判别分析的基本原理和模型 一、判别分析概述 （一）什么是判别分析 判别分析是多元统计中用于判别样品所属类型的一种统计分析方法，是一种在已知研究对象用某种方法已经分成若干类的情况下，确定新的样品属于哪一类的多元统计分析方法。 判别分析方法处理问题时，通常要给出用来衡量新样品与各已知组别的接近程度的指标，即判别函数，同时也指定一种判别准则，借以判定新样品的归属。所谓判别准则是用于衡量新样品与各已知组别接近程度的理论依据和方法准则。常用的有，距离准则、Fisher 准则、贝叶斯准则等。判别准则可以是统计性的，如决定新样品所属类别时用到数理统计的显著性检验，也可以是确定性的，如决定样品归属时，只考虑判别函数值的大小。判别函数是指基于一定的判别准则计算出的用于衡量新样品与各已知组别接近程度的函数式或描述指标。 （二）判别分析的种类 按照判别组数划分有两组判别分析和多组判别分析；按照区分不同总体的所用数学模型来分有线性判别分析和非线性判别分析；按照处理变量的方法不同有逐步判别、序贯判别等；按照判别准则来分有距离准则、费舍准则与贝叶斯判别准则。 二、判别分析方法 （一）距离判别法 １．基本思想：首先根据已知分类的数据，分别计算各类的重心，即分组（类）均值，距离判别准则是对于任给一新样品的观测值，若它与第i 类的重心距离最近，就认为它来自第i 类。因此，距离判别法又称为最邻近方法（nearest neighbor method ）。距离判别法对各类总体的分布没有特定的要求，适用于任意分布的资料。 ２．两组距离判别 两组距离判别的基本原理。设有两组总体B A G G 和，相应抽出样品个数为21,n n ， n n n =+)(21，每个样品观测p 个指标得观测数据如下，
《混凝土结构基本原理》模拟题（补） 一、单项选择题 1．当某剪力墙连梁刚度较小，墙肢刚度较大时(相当于α<10 的情况)，说明该剪力墙为（C ） A.整体墙 B. 小开口剪力墙 C. 联肢墙 D. 壁式框架 2．在确定高层建筑防震缝最小宽度时，下列说法不正确的是（D ） A.设防烈度越高，最小缝宽取值越大 B. 结构抗侧移刚度越小，最小缝宽取值越大 C. 相邻结构单元中较低单元屋面高度越高，最小缝宽取值越大 D. 相邻结构单元中较高单元屋面高度越高，最小缝宽取值越大 3．有4 个单质点弹性体系，其质量与刚度分别为mA =120t,K A =6 ×103 kN/m; mB =180t, KB =9 ×103kN/m. mC =240t, KC=12 ×103 kN/m；mD =300t, K D =15×103 kN/m 若它们的自振周期分别为TA 、TB 、TC 、TD ，则自振周期之间的关系是（D ） A. TA>TB>TC>TD B. TA 第二章 一、填空题 1、结构包括素混凝土结构、（钢筋混凝土结构）、（预应力混凝土结构）和其他形式加筋混凝土结构。 2 钢筋混凝土结构由很多受力构件组合而成，主要受力构件有楼板（梁）、（柱）、墙、基础等。 3. 在测定混凝土的立方体抗压强度时，我国通常采用的立方体标准试件的尺寸为（150mm×150mm×150mm）。 4.长期荷载作用下，混凝土的应力保持不变，它的应变随着时间的增长而增大的现象称为混凝土的（徐变）。 5.混凝土在凝结过程中，体积会发生变化。在空气中结硬时，体积要（缩小）；在水中结硬时，则体积（膨胀）。 6.在钢筋混凝土结构的设计中，（屈服强度）和（延伸率）是选择钢筋的重要指标。 7.在浇筑混凝土之前，构件中的钢筋由单根钢筋按设计位置构成空间受力骨架，构成骨架的方法主要有两种：（绑扎骨架）与（焊接骨架）。 8.当构件上作用轴向拉力，且拉力作用于构件截面的形心时，称为（轴心受拉）构件。 9、轴心受拉构件的受拉承载力公式为（N≤fyAs或Nu=fyAs ）。 10．钢筋混凝土轴心受压柱根据箍筋配置方式和受力特点可分为（普通钢箍）柱和（螺旋钢箍）柱两种。 11．钢筋混凝土轴心受压柱的稳定系数为（长柱）承载力与（短柱）承载力的比值。 12.长柱轴心受压时的承载力（小于）具有相同材料，截面尺寸及配筋的短柱轴心受压时的承载力。 13.钢筋混凝土轴心受压构件，稳定性系数是考虑了（附加弯矩的影响）。 二：简答题 1.混凝土的强度等级是怎样划分的？ 答：混凝土强度等级按立方体抗压强度标准值划分为C15、C20、C25、C30、C35、C40、C45、C50、C55、C60、C65、C70、C75、C80等14个 2．钢筋混凝土结构对钢筋性能的要求。 答：1.采用高强度钢筋可以节约刚材，取得较好的经济效果；2.为了使钢筋在断裂前有足够的变形，要求钢材有一定的塑性；3.可焊性好；4满足结构或构件的耐火性要求；5.为了保证钢筋与混凝土共同工作，钢筋与混凝土之间必须有足够的粘结力。 3徐变定义；减少徐变的方法。 答:长期荷载作用下,混凝土的应力保持不变,它的应变随着时间的增长而增大的现象称为混凝土的徐变。 4．钢筋混凝土共同工作的基础。 1).二者具有相近的线膨胀系数； 2).在混凝土硬化后，二者之间产生了良好的粘结力，包括a. 钢筋与混凝土接触面上的化学吸附作用力; b混凝土收缩握裹钢筋而产生摩阻力; c 钢筋表面凹凸不平与混凝土之间产生的机械咬合作用力 3). 钢筋至构件边缘之间的混凝土保护层，起着防止钢筋发生锈蚀的作用，保证结构的耐久性。 钢筋混凝土结构习题 及答案 钢筋混凝土结构习题及答案 一、填空题 1、斜裂缝产生的原因是：由于支座附近的弯矩和剪力共同作用，产生的 超过了混凝土的极限抗拉强度而开裂的。 2、随着纵向配筋率的提高，其斜截面承载力。 3、弯起筋应同时满足、、，当设置弯起筋仅用于充当支座负弯矩时，弯起筋应同时满足、，当允许弯起的跨中纵筋不足以承担支座负弯矩时，应增设支座负直筋。 4、适筋梁从加载到破坏可分为3个阶段，试选择填空：A、I；B、 I a；C、II；D、II a；E、III；F、III a。①抗裂度计算以阶段为依据；②使用阶段裂缝宽度和挠度计算以阶段为依据；③承载能力计算以阶段为依据。 5、界限相对受压区高度b 需要根据等假定求出。 6、钢筋混凝土受弯构件挠度计算中采用的最小刚度原则是指在 弯矩范围内，假定其刚度为常数，并按截面处的刚度进行计算。 7、结构构件正常使用极限状态的要求主要是指在各种作用下 和 不超过规定的限值。 8、受弯构件的正截面破坏发生在梁的 ，受弯构件的斜截面破坏发生在梁的 ，受弯构件内配置足够的受力纵筋是为了防止梁发生 破坏，配置足够的腹筋是为了防止梁发生 破坏。 9、当梁上作用的剪力满足：V ≤ 时，可不必计算抗剪腹筋用量，直接按构造配置箍筋满足max min ,S S d d ≤≥；当梁上作用的剪力 满足：V ≤ 时，仍可不必计算抗剪腹筋用量，除满足max min ,S S d d ≤≥以外，还应满足最小配箍率的要求；当梁上作用的剪 力满足：V ≥ 时，则必须计算抗剪腹筋用量。 10、当梁的配箍率过小或箍筋间距过大并且剪跨比较大时，发生的破坏形式为 ；当梁的配箍率过大或剪跨比较小时，发生的破坏形式为 。 11、由于纵向受拉钢筋配筋率百分率的不同，受弯构件正截面受弯破坏形态有 、 和 。 12、斜截面受剪破坏的三种破坏形态包括 、 和 13、钢筋混凝土构件的平均裂缝间距随混凝土保护层厚度的增大而 。用带肋变形钢筋时的平均裂缝间距比用光面钢筋时的平均裂缝间距_______（大、小）些。 14、为了保证箍筋在整个周长上都能充分发挥抗拉作用，必须将箍筋做成 形状，且箍筋的两个端头应 。 答案： 1、复合主拉应力； 第3次作业 一、单项选择题（本大题共40分，共 10 小题，每小题 4 分） 1. 我国规范规定，钢筋混凝土结构室内一般构件的最大裂缝宽度允许值为：（）。 A. 0.1mm B. 0.2mm C. 0.3mm D. 0.5mm 2. 下列哪种荷载不属于《建筑结构荷载规范》中规定的结构荷载的范围（）。 A. 永久荷载； B. 温度荷载； C. 可变荷载； D. 偶然荷载； 3. 《规范》规定验算的受弯构件裂缝宽度是指()。 A. 纵筋表面的裂缝宽度 B. 纵筋水平处构件侧表面的裂缝宽度 C. 构件底面的裂缝宽度 D. 钢筋合力作用点的裂缝宽度 4. 以下从N-M承载力试验相关曲线得出的说法正确的是()。 A. 大偏心受压破坏时，构件的受弯承载力随构件作用压力的提高而降低。 B. 小偏心受压破坏时，构件的受弯承载力随构件作用压力的提高而提高。 C. 大偏心受压破坏时，构件的受弯承载力随构件作用压力的提高而提高。 D. 小偏心受压破坏时，构件的受压承载力随构件作用弯矩的提高而提高。 5. 钢筋混凝土纯扭构件的开裂扭矩（） A. 等于按弹性材料计算的开裂扭矩 B. 等于按理想塑性材料计算的开裂扭矩 C. 介于之间 D. 低于 6. 对无腹筋梁的三种破坏形式，以下说法正确的是（） A. 只有斜压破坏属于脆性破坏 B. 只有斜拉破坏属于脆性破坏 C. 只有剪压破坏属于脆性破坏 D. 三种破坏都属于脆性破坏 7. 钢材抗拉设计强度的取值依据对有明显流幅和没有明显流幅的钢材分别为：（）。 A. 前者为屈服应力，后者为条件屈服点对应的应力 B. 均为条件屈服点对应的应力 C. 前者为条件屈服点对应的应力，后者为屈服应力 D. 均为屈服应力 8. 钢筋与混凝土的粘结性能中，下列说法不正确的是（）。 A. 钢筋与混凝土表面的化学吸附作用对其粘结强度影响不大 B. 光面钢筋主要靠摩擦作用提供粘结强度 C. 变形钢筋主要靠机械咬合作用提供粘结强度 D. 箍筋对粘结作用的影响主要是提高钢筋与混凝土表面的抗剪切滑移能力 9. 一般来讲，提高混凝土梁极限承载力的最经济有效方法是（）钢筋混凝土结构基本原理
钢筋混凝土结构习题及答案教学内容
混凝土结构基本原理 ( 第3次 )
相关主题
文本预览
