闪电定位仪
一、闪电基本概念
闪电是发生于大气中的放电现象，闪电定位仪通过对放电过程中电磁辐射特性的测量，探测闪电的位置与放电参数。
闪电观测包括闪电波形到达时间、方位角、磁场峰值、电场峰值、波形特征值（过阈值点、陡点、峰点、后过零点）、陡度值等。
二、设备结构图
闪电定位仪的主要有保护罩、支架、天线组、接收机、供电电源等组成。
设备总体结构图：
设备主要构成图：
设备电子盒结构图:
三、测量原理
闪电定位仪基于两个正交的环形磁天线进行闪电辐射源磁场测量，通过GPS天线、接收天线进行数据采集，经过数据处理得到闪电辐射源的到达时间、方位角、磁场峰值、
电场峰值等参数。
雷电监测定位系统ADTD 雷电探测仪 用户手册 中国科学院空间科学与应用研究中心ADTD雷电监测定位系统课题组 二○○四年十月
目录页号 一、概论 2 1.1 ADTD 雷电探测仪的工作原理 2 1.2 雷电监测定位系统的构成 3 1.3 雷电探测仪的结构 4 二、ADTD 雷电探测仪的技术功能指标 11 2.1 每个雷电探测仪布站配置 11 2.2 雷电探测仪布站连接简图 11 2.3 雷电探测仪的主要技术指标 11 三、雷电探测仪的安装 13 3.1 安装场地要求 13 3.2 安装基座 13 3.3 探头供电 13 3.4 探头接地 13 3.5 通讯标准及波特率17 3.6 探头与中心数据处理站间的通信 17 3.7 通讯电缆 18 3.8 探头的安装及水平调节 18 3.9 探头NS磁场天线环方位的调整 18 3.10 探头的初次通电 22 3.11 探头的密封 22 四、雷电探测仪运行设置和操作 23 4.1 DIP开关的设置 23 4.2 探头的运行方式 25 4.3 探头的数据输出及帧格式 25 4.4 自动自检 28 4.5 探头命令 28 4.6 CPU板、PDL板以及电源/接口板上的LED灯的涵义 39 五、雷电探测仪维修 41 5.1探头的检修维护 41 2维修程序设置及测试终端连接 44 5.3探头故障修理 47
一、概论 1.1 ADTD 雷电探测仪的工作原理 ———闪电物理特性，探测原理，处理技术 大量的气象观测、卫星探测仪以及很多国家的电学测量等综合分析表明，全球在任一时刻都有上千个雷暴在活动，大多数发生在较低纬度地区，但两极地区也时有发生。由于雷电在现代生活中，仍然威胁着森林、引燃火工品、造成人员的伤亡，对航天、航空、通讯、电力、建筑等国防和国民经济的许多部门都有着很大的影响。因此各国都很重视雷电的研究与防护。 闪电可以分为：云闪（包含云与云、云与空气、云放电）、云地闪、诱发闪电、球闪等多种，其中对地面设施危害最大的是云地闪电。云地闪电又可以细分为：正闪（正电荷对地的放电）和负闪（负电荷对地的放电）。目前，闪电探测仪主要用来探测云地闪，并且能区分正负极性。 一次闪电的放电过程如下所述： 云层荷电形成电分布—初始击穿—梯级先导—联结过程—第一回击—K过程—J过程—直窜先导—第二回击—………。 闪电的放电过程中最重要的是回击过程，因为回击的电流大，辐射的电磁场强，是形成故障造成危害的主要原因。回击的放电特征参量为： 1.回击的放电时间：指回击发生时的自然时间。 1.闪电的回击数：每次闪电的回击次数。 1.回击发生的位置：回击通道取垂直分量在地面或者在目标上的投影。 1.回击的电流值：指回击电流波形的峰值。 1.回击电流波形陡度最大值：指回击放电过程中单位时间电流变化的最大值，它反映了闪电回击放电最剧烈时的状况。 1.回击波形前沿持续时间：指回击电流波形中，从2KA到峰值电流的过渡时间。 1.放电电荷：指每次回击放电所释放出的电荷，即电流对时间的积分。 闪电监测定位系统从理论上讲，其核心是通过几个站同时测量闪电回击辐射的电磁场来确定闪电源的电流参数。Maxwell方程组和特殊路径上的传播影响，将两者联系起来。高精度雷电定位系统将测量每次回击放电辐射的电磁脉冲的下列参量： *回击的放电时间
景区雷电预警系统 闪电定位仪智能防雷系统 使 用 说 明 书 河南汇龙合金材料有限公司 技术部刘珍 2018年5月
随着电子信息技术的飞速发展，雷暴灾害造成的经济损失、社会影响力越来越大。雷暴什么时候会发生?在石化企业、油库、加油站、旅游景区，学校等重要场所,必须要做到提前预知、预警、预防。 雷电预警系统是一个雷电电场检测、信号处理、判断、告知、执行的一个结构。在雷暴来临之前,使我们有充足的时间启动紧急预案，减少人员伤害和经济损失。
固态雷电预警系统根据军用技术要求设计制造，系目前国内进的安全化、智能化、数字化的雷电预警系统及雷电检测基础平台。 产品参数： 01 工作电源：太阳能电池板 02 工作电压：12VDC 03 配备电池：铅酸电池12V/65Ah 04 待机功耗：0.5W（无数据通信） 05 工作功耗：2W（有数据通信） 06 数据通信接口：GPRS 07 探头直径：217mm 08 支撑杆直径：60mm 09 支撑杆高度：600mm 10 电场探测强度范围：-50kV～+50kV /m 11 预警范围：8～15km 12 工作温度：-20℃～60℃ 13 工作湿度：20%～90%（控制主机） 14 防尘防水等级：IP65（探头），IP20（控制主机） 15 探头重量：约1.5kg 16 主机重量：约4kg 17 总重量：约45kg
18 预警形式：三级预警输出 机场停机坪雷电预警系统雷电监测预警系统 主要作用 能在雷击发生前的5~30分钟发出雷电预警告警信号； 提醒野外作业人员及时停止或暂停室外作业，进入安全地带避雷，防止雷击伤害； 对某些可能造成重大危害的作业，雷击前及时采取适当措施，防止重大雷击事故发生； 采取自动分合闸系统使供电线路隔离雷电，自动切换UPS或启动发电机组供电，对一些重要设备或不可中断的有价值的服务提供保护；对环境灾害，例如森林防火等提供保护。
余姚市闪电定位资料与人工观测雷暴日的对比分析 苏梦杰，沈红军，陈美春 （浙江余姚市气象局，浙江，余姚 315400） e-mail：mysu1986@https://www.doczj.com/doc/8114218413.html, 摘要：根据余姚市2010-2013年人工观测雷暴日数与闪电定位仪雷电日数资料，分析了雷暴日数与雷电日数的关系、两者对计算地闪密度相关性的分析，得出余姚市闪电活动的规律，找出适合余姚市的地闪密度计算公式。 关键词：闪电定位仪；雷暴日；雷电日；经验公式 引言 宁波地区在2009年开始使用闪电定位仪观测记录闪电数据。闪电定位仪作为对人工观测的补充，对雷击大地的年平均密度分析具有重要的意义。本文通过余姚市闪电定位仪数据及人工观测雷暴日资料进行分析，得出余姚市雷暴活动的一些规律。 1 资料来源及方法 使用宁波市2010-2013年4a的闪电定位仪数据及余姚市人工观测雷暴日资料进行分析。通过比较余姚市国家一般观测站周围各公里数范围内，以及余姚市全市范围内雷电日数与人工观测雷暴日数进行对比，分析闪电定位仪与人工观测特点，及比较，通过闪电定位仪或人工观测得出余姚市地闪密度。 2 分析 2.1人工观测雷暴日与闪电定位仪雷电日数 辨识雷声是人工观测雷暴日的主要手段，但雷声的传播在环境条件较好的情况下最多也只有20km。另外，由于地形因素、环境噪音影响，观测员听力因素、观测时间等均影响观测员对雷暴日的记录。而闪电定位仪利用闪电辐射的声、光、电磁场特性来遥感闪电放电参数的一种自动化探测设备，其处理的数据相对比较客观。余姚市国家一般观测站位于北纬30.0541°，东经121.1851°，根据此经纬度算得5km范围、10km范围、20km范围四周的经纬度值。筛选各经纬度范围内的地闪，只要有地闪记录，则该日被统计为雷电日。 表1 2010-2013年余姚市人工观测雷暴日与闪电定位仪雷电日对比表（单位：d） 从表1可以看出，从全市范围来讲，2010-2013年闪电定位仪雷电日年平均为95d,最多的是2010年达到111d，几乎是全年的1/3，最少的是2013年85d，且全市雷电日数，呈逐年下降的趋势。这个规律从5km、10km、20km范围的数据也可以看出；同时人工观测雷暴日数也呈逐年下降的趋势，2010年最多达到38d，2013年最少仅为21d。比较人工观测雷暴日与闪电电位仪雷电日的数据，其相差还是很大的，甚至5km雷电日数仍约为人工观测雷暴日数的1.7倍。人工观测雷暴日的受限条件比较多，特别是余姚市国家一般观测站位于市区，周围为余姚市主干道，噪音巨大，限制了人工观测的准确性；闪电定位仪能较完整的记录各个强度的闪电，而人工观测对小强度的闪电观测存在难度，2010年闪电强度在-10至+10之间的闪电占14.72%，2011年占14.31%，2012年占13.31%，2013年占16.00%；人工观测和闪电定位仪对日界的划分不
《气象仪器》课程论文题目简易闪电定位仪系电子与信息工程 专业电子信息工程 学生姓名 学号 二Ｏ一三年一月二日
目录 1引言 (3) 2系统设计 (3) 2.1闪电的放电过程和描述参量 (3) 2.2闪电的平面方位角计算 (5) 2.3闪电的平面距离计算 (6) 2.4系统整体框图 (7) 3硬件设计 (7) 3.1数据采集卡 (8) 3.2电源模块 (8) 3.3数据选择器电路 (9) 3.4I/V转换电路 (9) 3.5比较器电路 (10) 3.6计数器电路 (10) 3.7D/A转换电路 (11) 4软件设计 (11) 5总结 (12) 6参考文献 (13)
简易闪电定位仪 张蕾 南京信息工程大学电子与信息工程系，南京 210044 摘要：本文利用光学方法，研究和分析雷电发生时各物理量的统计特征，从而设计了一个闪电定位系统。文中提出了加权定位和向量定位两种新的定位算法, 均能够应用于光电法闪电定位系统，实现闪电定位计算。本文简述了光电法闪电定位系统的硬件组成,介绍了包括闪电光强度电压信号处理、雷声识别、闪电的平面方位角计算,以及闪电距离计算等功能模块的设计，其中，主要介绍了闪电光强信号的获取及处理部分。本文还简要介绍了闪电定位系统的原理及其意义。 关键词：光电检测；闪电定位系统；光强信号；定位方法 1 引言 闪电是指积雨云中不同符号荷电中心之间的放电过程，或云中荷电中心与大地和地物之间的放电过程，或云中荷电中心与云外大气不同符号大气体电荷中心之间的放电过程。闪电的主要特点是:电流大，电流高达几万至几十万安培;时间短，雷击过程只有几十微秒;电压高，强大的电流产生强大的磁场，形成很高的感应电压。一次闪电中正电荷与负电荷中和的数量直接反应一次闪电释放出的能量，也就是一次闪电的破坏力。由于闪电的放电时间短，在短短的几十微秒内把雷暴云蕴藏的能量释放出来，所以破坏力很强。雷电对人类而言是一种严重的自然灾害，主要表现为雷电所造成的雷击具有极大的破坏性，雷电的破坏作用是综合的，包括热效应、电动力效应、机械效应、冲击波效应、静电感应效应以及电磁场效应的破坏。雷电电荷在传导放电的过程中，产生很强的雷电电流，一般会达到几十千安培，有时会达到几百千安培，能产生几千、几万甚至几百万伏高压，足以让人畜毙命，电气设备毁坏。雷电通道的温度可达到5万华氏度，比太阳表面的温度还要高，能使金属熔化，易燃物体高温起火。闪电产生的静电场变化、磁场变化和电磁辐射，严重干扰无线电通讯和和各种设备的正常工作，是无线电噪声的重要来源，在一定范围内造成许多微电子设备的损坏。全球平均每年因雷击灾害造成的损失在10亿美元以上，已成为国民经济发展的严重障碍。闪电定位仪能提供长期的、大范围的、准确的雷电位置、雷电强度等参量，这些雷电参量可用于进一步研究雷电的放电过程和雷电活动的气候规律。雷电监测定位资料的积累和雷电活动规律的研究，除了可以为正常的天气现象提供基本的历史资料，更可试试显示雷电的发生发展，甚至可以为雷电的预报报警服务。
增刊论文 闪电定位仪安装使用和维护 新疆气象技术装备保障中心：彭坚1李志勇2 （ Tel:2690448 邮编：830002） 摘要：为加强对雷暴天气的监测和预警,2011年开始新疆气象部门启动了雷电监测网的建设,目前已经有10套设备投入业务运行,为全疆的防雷减灾、预报预警提供了探测依据。本文对目前新疆雷电监测站安装使用以及运行中出现的情况作介绍，并对使用维护提出自己的见解, 为雷电监测站的正常运行提供技术保障和支持 关键词：闪电定位仪安装使用维护 1引言 闪电定位仪（雷电监测定位仪）是指利用闪电回击辐射的声、光、电磁场特性来遥测闪电回击放电参数的一种自动化探测设备。1980年代初，云地闪波形鉴别技术的出现和应用，使云地闪探测效率达90%以上。进入90年代，由于GPS技术的使用，雷电监测在测向系统的基础上增加GPS时钟，形成时差测向混合系统，同时采用数字波形处理技术(DSP)，对波形作相关性分析、定位处理，使雷电定位精度和探测效率都有明显提高。现在多采用多站法雷电定位系统，它定位精度高、探测参量多，但设备复杂，需要通信网、中心数据处理站。目前，雷电监测定位系统已广泛应用在雷电的监测、预报、雷电防护及雷电研究中。 为适应新疆防雷减灾需要，2011年，全疆已建10套雷电监测设备，2012年将建设23套，实现覆盖全疆的区域性雷电监测网，对雷电进行监测、定位，实时地监测雷电的活动，获得到每一雷击的发生时间、地理位置、强度、极性等参数，对灾害性天气机理的研究和预报提供宝贵的资料，对研究和预报灾害性的天气活动，保障电力、通信、航空航天、林业、军事以及人们生命财产安全运行发挥重要的作用。 2 ADTD 型闪电定位仪简介 ADTD 型闪电定位仪是中科院空间科学研究中心和华云公司合作研发的雷电监测仪器。工作原理是利用闪电回击辐射的声、光、电磁场特性来遥测闪电回击放电参数，并把经过预处理的闪电数据实时通过网络通信送到中心数据处理站实时进行交汇处理，可全天候、长期、连续运行，并记录雷电发生的时间、位置、强度和极性等指标。设备整机由天线罩、电磁场天线、GPS 模块、电子舱、电源盒、串口服务器和配电等系统组成( 如图1) 1彭坚：1970年生，男，高级工程师，主要从事各类气象设备的监控管理和技术保障工作E-mail：pengjxj@https://www.doczj.com/doc/8114218413.html, 2李志勇：1957年生，男，高级工程师，主要从事各类气象设备的技术保障和运行管理工作E-mail：lzyong191@https://www.doczj.com/doc/8114218413.html,
VLF/LF三维闪电定位系统中心数据处理站 使用手册 中国科学院电工研究所 2013年5月
目录 第一章软件安装 (2) 第二章软件参数配置 (3) 第三章软件使用说明 (5)
第一章软件安装 一、在D盘根目录下建立“thundercenter”文件夹 二、将中心站定位软件“ProvinceThunderSystem”文件复制到“thundercenter”文件夹下，并在同目录下手工创建本地数据存储文件夹“data”
第二章软件参数配置 打开“ProvinceThunderSystem”文件夹，配置如下三项信息： 一、address.ini状态信息和闪数据转发目的IP和端口配置 其中localip和localport为中心站本机IP和发送端口；remoteip 和remoteport为发送到目的主机的IP地址和端口号（端口号默认7012不用修改）；data为发送数据类型（data=l表示发送定位结果，data=s 表示发送状态数据）；[Addr1]、[Addr2]....依次编号，各项之间空一行。 例如180.184.100.90的中心站把状态信息发送到180.184.100.91状态监控主机的4011端口，把定位结果转发到180.184.100.92图形显示主机的4012端口，配置如下（加粗为需要修改项）： [Addr1] localip=180.184.100.90;----------------------------中心站本机IP地址 localport=7012;---------------------------------------数据转发端口 remoteip=180.184.100.91;-------------------------数据发送目的IP地址 remoteport=4011;-----------------------------------数据发送目的端口 data=s; [Addr2] localip=180.184.100.90; localport=7012; remoteip=180.184.100.92; remoteport=4012;
闪电定位仪检查方法 当发现有台站没有数据传输时，请台站用下列方法进行检查。 工具：十字改锥，万用表 步骤： 1.打开探测仪下半部的方形舱的舱盖，里面电源盒上有灯的一面。 图1 2.查看电源盒上的灯（发光二极管），共8个，分左右两组（图1中黄圈部分）。
图2 3.查看是否右边的4个灯常亮，如果右边的4个灯不亮，请先查看保险丝是否有效，方法是顺时针拧开（图2）。再检查室内对探测仪供电的插头是否插上，室内插头如图3， 图3 注意区分闪电定位仪的供电插头和NPort的电源插头。正常工作情况下电源中的右边四个LED灯常亮如图4，这表示供电正常。
图4 4.如果右边的4个灯常亮，请看左边的4个灯从左数起第1个常亮，从左数起第3个每三十秒闪一次（图3中白色圆圈中的两个LED 小灯）。若“是”，则说明设备自检通过，状态数据也正常发送，此时若还无数据请检查NPort的灯是否正常，插头（前面板9孔插头和后面板网线插头）是否松动，请插紧。 5.如果右边的4个灯常亮，而左边4个灯不亮，用万用表测量有蓝色引出线的插头（共8芯），左一为地线，四种电源分别为+12V，-15V，+15V，+5V，对应引出线分别为左数2，4，6，8。看输出电 压是否成正常，如不正常，需更换电源盒。
状态灯说明 1．电源/接口板（电源盒） 图6 如图6，电源实物图和简化图上的LED小灯（图中黄框部分）一一对应，电源/接口板上面右侧的四只LED灯的点亮，标志着+5V、+15V、-15V以及+12V电源的正常工作。 在开始自检时，FL灯以一秒为周期闪烁，表示正在进行GPS定位；定位成功后，进入自检，此时ST和FL灯亮。自检结果如果正

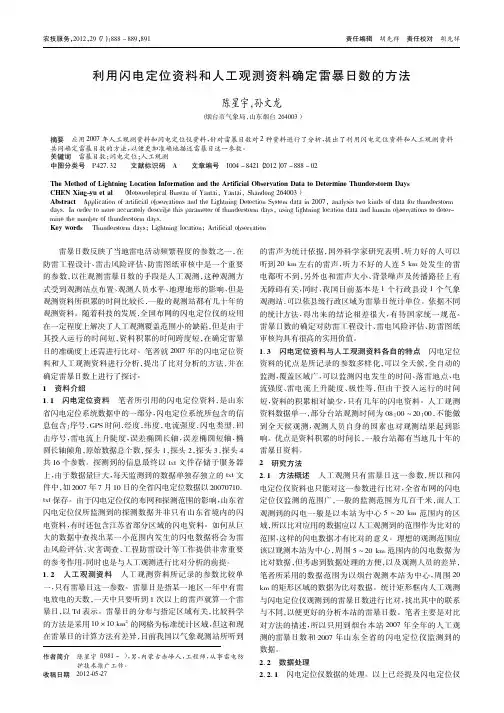

利用闪电定位资料和人工观测资料确定雷暴日数的方法 陈星宇，孙文龙 （烟台市气象局，山东烟台264003） 摘要应用2007年人工观测资料和闪电定位仪资料，针对雷暴日数对2种资料进行了分析，提出了利用闪电定位资料和人工观测资料 共同确定雷暴日数的方法， 以便更加准确地描述雷暴日这一参数。关键词雷暴日数；闪电定位；人工观测中图分类号P427．32文献标识码A 文章编号1004－8421（2012）07－888－02The Method of Lightning Location Information and the Artificial Observation Data to Determine Thunderstorm Days CHEN Xing-yu et al （Meteorological Bureau of Yantai ，Yantai ，Shandong 264003） Abstract Application of artificial observations and the Lightning Detection System data in 2007，analysis two kinds of data for thunderstorm days．In order to more accurately describe this parameter of thunderstorm days ，using lightning location data and human observations to deter-mine the number of thunderstorm days． Key words Thunderstorm days ；Lightning location ；Artificial observation 作者简介 陈星宇（1981－），男，内蒙古赤峰人，工程师，从事雷电防 护技术推广工作。 收稿日期2012-05-27雷暴日数反映了当地雷电活动频繁程度的参数之一，在防雷工程设计、雷击风险评估、防雷图纸审核中是一个重要的参数， 以往观测雷暴日数的手段是人工观测，这种观测方式受到观测站点布置、 观测人员水平、地理地形的影响，但是观测资料所积累的时间比较长，一般的观测站都有几十年的观测资料。随着科技的发展， 全国布网的闪电定位仪的应用在一定程度上解决了人工观测覆盖范围小的缺陷，但是由于其投入运行的时间短，资料积累的时间跨度短，在确定雷暴日的准确度上还需进行比对。笔者就2007年的闪电定位资料和人工观测资料进行分析，提出了比对分析的方法，并在确定雷暴日数上进行了探讨。1资料介绍1．1 闪电定位资料 笔者所引用的闪电定位资料，是山东 省闪电定位系统数据中的一部分， 闪电定位系统所包含的信息包含：序号，GPS 时间，经度，纬度，电流强度，闪电类型，回击序号，雷电流上升陡度，误差椭圆长轴，误差椭圆短轴，椭圆长轴倾角，原始数据总个数，探头1，探头2，探头3，探头4共16个参数。探测到的信息最终以txt 文件存储于服务器上，由于数据量巨大，每天监测到的数据单独存独立的txt 文件中，如2007年7月10日的全省闪电定位数据以20070710．txt 保存。由于闪电定位仪的布网和探测范围的影响，山东省闪电定位仪所监测到的探测数据并非只有山东省境内的闪电资料， 有时还包含江苏省部分区域的闪电资料。如何从巨大的数据中查找出某一小范围内发生的闪电数据将会为雷击风险评估、 灾害调查、工程防雷设计等工作提供非常重要的参考作用，同时也是与人工观测进行比对分析的前提。1．2 人工观测资料 人工观测资料所记录的参数比较单 一， 只有雷暴日这一参数。雷暴日是指某一地区一年中有雷电放电的天数，一天中只要听到1次以上的雷声就算一个雷暴日，以Td 表示。雷暴日的分布与指定区域有关，比较科学的方法是采用10?10km 2 的网格为标准统计区域，但这和现在雷暴日的计算方法有差异， 目前我国以气象观测站所听到的雷声为统计依据， 国外科学家研究表明，听力好的人可以听到20km 左右的雷声，听力不好的人连5km 处发生的雷电都听不到， 另外也和雷声大小、背景噪声及传播路径上有无障碍有关， 同时，我国目前基本是1个行政县设1个气象观测站，可以依县级行政区域为雷暴日统计单位。依据不同的统计方法， 得出来的结论相差很大，有待国家统一规范。雷暴日数的确定对防雷工程设计、雷电风险评估、防雷图纸审核均具有很高的实用价值。1．3 闪电定位资料与人工观测资料各自的特点 闪电定位 资料的优点是所记录的参数多样化，可以全天候，全自动的监测，覆盖区域广，可以监测闪电发生的时间、落雷地点、电流强度、 雷电流上升陡度、极性等，但由于投入运行的时间短，资料的积累相对缺少，只有几年的闪电资料。人工观测资料数据单一，部分台站观测时间为08：00 20：00，不能做到全天候观测，观测人员自身的因素也对观测结果起到影响。优点是资料积累的时间长，一般台站都有当地几十年的雷暴日资料。2研究方法2．1 方法概述 人工观测只有雷暴日这一参数，所以和闪 电定位仪资料也只能对这一参数进行比对，全省布网的闪电定位仪监测的范围广， 一般的监测范围为几百千米，而人工观测到的闪电一般是以本站为中心5 20km 范围内的区域，所以比对应用的数据应以人工观测到的范围作为比对的范围， 这样的闪电数据才有比对的意义。理想的观测范围应该以观测本站为中心，周围5 20km 范围内的闪电数据为比对数据，但考虑到数据处理的方便，以及观测人员的差异，笔者所采用的数据范围为以烟台观测本站为中心，周围20km 的矩形区域的数据为比对数据。统计矩形框内人工观测与闪电定位仪观测到的雷暴日数进行比对，找出其中的联系与不同， 以便更好的分析本站的雷暴日数。笔者主要是对比对方法的描述，所以只用到烟台本站2007年全年的人工观测的雷暴日数和2007年山东全省的闪电定位仪监测到的数据。2．2数据处理 2．2．1 闪电定位仪数据的处理。以上已经提及闪电定位仪 责任编辑胡先祥责任校对胡先祥 农技服务，2012，29（7）：888－889，891
14 全球定位系统（GPS）定位原理简介 一、填空题： 1、GPS接收机基本观测值有伪距观测值、载波相位观测值。 2、GPS接收机按用途分，可分为导航型接收机、测地型接收机、授时型接收机和姿态测量型接收机。其中测地型接收机，按载波频率又可分为单频接收机、双频接收机。 3、GPS接收机主要由GPS接收机天线、GPS接收机主机和电源三部分组成。 4、GPS定位是利用空间测距交会定点原理。 5、全球定位系统（GPS）主要由空间卫星部分、地面监控部分和用户设备三部分组成。 6、GPS卫星星座由 24颗卫星组成。其中21颗工作卫星， 3 颗备用卫星。工作卫星分布在 6 个近圆形的轨道面内，每个轨道上有 4 颗卫星。GPS工作卫星距离地面的平均高度是20200km。 7、地面监控部分按功能可分为监测站、主控站和注入站三种。 8、GPS接收机接收的卫星信号有：伪距观测值和载波相位观测值及卫星广播星历。 9、根据测距原理，GPS卫星定位方法有伪距定位法、载波相位测量定位和 G PS 差分定位。对于待定点位，根据接收机运动状态可分为静态定位和动态定位。根据获取定位结果的时间可分为实时定位和非实时定位。 10、在两个测站上分别安置接收机，同步观测相同的卫星，以确定两点间相对位置的定位方法称为相对定位。 11、载波相位相对定位普遍采用将相位观测值进行线性组合的方法。具体方法有三种，即单差法、双差法和三差法。 12、GPS差分定位系统由基准站、流动站和无线电通信链三部分组成。 13、GPS测量实施过程与常规测量一样包括方案设计、外业测量和内业数据处理三部分。 二、名词解释： 1、伪距单点定位----利用GPS接收机在某一时刻测定的四颗以上GPS卫星伪距及从卫星导航电文中获得的卫星位置,采用距离交会法求定天线所在的三维坐标. 2、载波相位相对定位----用两台GPS接收机，分别安置在测线两端(该测线称为基线)，固定不动，同步接收GPS卫星信号。利用相同卫星的相位观测值进行解算，求定基线端点在WGS一84坐标系中的相对位置或基线向量。当其中一个端点坐标已知，则可推算另一个待定点的坐标。 3、整周跳变----当GPS接收机在跟踪卫星进行载波相位测量过程中，若因某种原因引起对卫星跟踪短暂失锁，如卫星和接收机天线之间视线方向有阻挡物或接收机受到外界电磁干扰等，将造成载波相位整周观测值的意外丢失现象。这种现象称为整周跳变。 4、静态定位---进行GPS定位时，接收机的天线始终处于静止状态，用GPS测定相对于地球不运动的点位。GPS接收机安置在该点上，接收数分钟乃至更长时间，以确定其三维坐标，又称为绝对定位。 5、动态定位----进行GPS定位时，接收机的天线始终处于运动过程中，动态定位
雷电定位系统原理及影响定位结果的因素 摘要：在时间差闪电定位算法的基础上，采用蒙特卡罗模拟方法，实现了对闪电定位误差的定量评估。详细分析了闪电定位系统中测站数目、布站方式和站址基线长度3个因素对定位结果的影响。研究表明：定位误差与测站数目、布站方式和基线长度有密切关系。当测站数目一定时，矩形加中心站的布站方式定位结果较好；当布站方式一定时，测站数目越多定位误差越小；在仪器允许的探测范围内，基线越长，覆盖区域越大，定位误差越小。闪电定位误差的定量分析研究，为闪电监测网的站址选择、子站布设等实际工作提供了重要参考依据。 关键词：到达时间；定位原理；定位误差 1.引言 据统计，无论那一时刻，世界上都约有2000个雷暴区在活动，这些雷暴区每秒钟产生1000个以上云地闪和云闪。雷电监测定位系统在雷电的研究、监测及防护领域中处于极其核心的位置。通过实时监测雷暴的发生、发展、成灾情况和移动方向及其它活动特性，对一些重点目标给出类似于台风的监测预报，使雷电造成的损失降到最低点。 自然界中的闪电可以细分为: 1）云闪：云对云、云内放电； 2）地闪：云对地的放电； 3)诱发闪电：人工引雷所形成的闪电； 4）球闪:球状闪电，常常成为地滚闪。 其中，云地闪电对地面上的目标危害最大，是电力、森林防火等领域研究的重点。云地闪电的放电过程如下：云层电荷形成电分布初始击穿梯级先导联接过程 第一回击K过程、J过程直窜先导第二回击。 闪电的放电过程中最重要的过程是回击过程，因为回击的电流大、时间短，辐射的电磁场强，是形成故障、造成危害的主要原因。 每次闪电持续的时间主要由回击数决定，闪电持续的时间一般在1秒以内，平均在0.2秒。一个回击的持续时间一般小于0.1ms（毫秒），回击和回击之间的时间间隔一般为20-200ms之间，平均值为50-70ms。雷电定位系统所测定的回击放电时间是回击产生的电磁脉冲的第一个峰值到达监测站的时刻，精度大约为10-7秒，它等于回击发生的时刻加上传播时延。一次典型的云地闪的电波型[1]如图1-1所示。 1
