对2812进行交流电流和电压采样程序

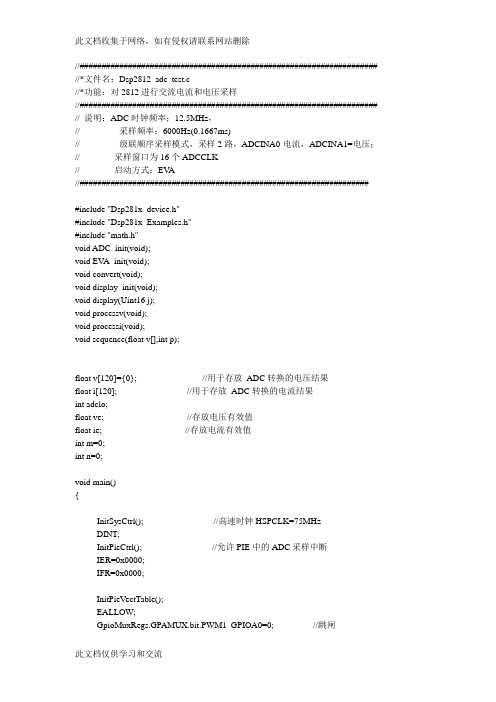

//#################################################################### //*文件名：Dsp2812_adc_test.c

//*功能：对2812进行交流电流和电压采样

//#################################################################### // 说明：ADC时钟频率：12.5MHz，

// 采样频率：6000Hz(0.1667ms)

// 级联顺序采样模式，采样2路，ADCINA0-电流，ADCINA1=电压；// 采样窗口为16个ADCCLK

// 启动方式：EV A

//##################################################################

#include "Dsp281x_device.h"

#include "Dsp281x_Examples.h"

#include "math.h"

void ADC_init(void);

void EV A_init(void);

void convert(void);

void display_init(void);

void display(Uint16 j);

void processv(void);

void processi(void);

void sequence(float v[],int p);

float v[120]={0}; //用于存放ADC转换的电压结果

float i[120]; //用于存放ADC转换的电流结果

int adclo;

float ve; //存放电压有效值

float ie; //存放电流有效值

int m=0;

int n=0;

void main()

{

InitSysCtrl(); //高速时钟HSPCLK=75MHz

DINT;

InitPieCtrl(); //允许PIE中的ADC采样中断

IER=0x0000;

IFR=0x0000;

InitPieV ectTable();

EALLOW;

GpioMuxRegs.GPAMUX.bit.PWM1_GPIOA0=0; //跳闸

GpioMuxRegs.GPADIR.bit.GPIOA0=1; //输出

EDIS;

ADC_init();

EV A_init();

display_init();

adclo=0;

PieCtrlRegs.PIEIER1.bit.INTx6=1; //使能PIE模块中的ADC采样中断

IER|=M_INT1; //开CPU中断

EINT;

ERTM;

AdcRegs.ADCRESULT0=0x0000;

GpioDataRegs.GPACLEAR.bit.GPIOA0=1;

EvaRegs.T1CON.bit.TENABLE=1; //启动T1计数

for(;;){}

}

void ADC_init(void)

{

AdcRegs.ADCTRL1.bit.RESET=1; //复位

AdcRegs.ADCTRL3.bit.ADCBGRFDN = 0x3; //带间隙参考电路上电

DELAY_US(8000l); //等待稳定

AdcRegs.ADCTRL3.bit.ADCPWDN = 1; //其他电路上电

DELAY_US(20l); //等待稳定

AdcRegs.ADCTRL1.bit.ACQ_PS=0xf; //采样窗口（15+1）

AdcRegs.ADCTRL1.bit.CONT_RUN=0; //停止开始模式

AdcRegs.ADCTRL1.bit.CPS=1; // /2

AdcRegs.ADCTRL1.bit.SEQ_CASC=1; //级联模式

AdcRegs.ADCTRL1.bit.SUSMOD=0x1; //仿真挂起模式：转换完成后排序器和其他逻辑停止工作，最终结果锁存，状态机更新

AdcRegs.ADCTRL2.bit.EV A_SOC_SEQ1=1; //允许EV A触发启动SEQ

AdcRegs.ADCTRL2.bit.EVB_SOC_SEQ=0; //禁止EVB触发启动SEQ

AdcRegs.ADCTRL2.bit.INT_ENA_SEQ1=1; //允许SEQ1中断

AdcRegs.ADCTRL2.bit.INT_MOD_SEQ1=0; //每个SEQ序列序列结束时，SEQ1置位

AdcRegs.ADCTRL2.bit.EVB_SOC_SEQ2=0; //EVB信号不能启动SEQ2

AdcRegs.ADCTRL2.bit.INT_ENA_SEQ2=0; //禁止SEQ2中断

AdcRegs.ADCTRL3.bit.ADCCLKPS=0x4;

//ADCCLK=HSPCLK/(4+2)=75/6=12.5MHz

AdcRegs.ADCTRL3.bit.SMODE_SEL=0; //顺序采样

AdcRegs.ADCMAXCONV.bit.MAX_CONV1=0x1; //每次采样一个通道，共采样两个通道

AdcRegs.ADCCHSELSEQ1.bit.CONV00=0x0; //采样ADCINA0

AdcRegs.ADCCHSELSEQ1.bit.CONV01=0x4; //采样ADCINA4

}

void EV A_init(void)

{

EvaRegs.T1CON.bit.TMODE=0x2; //计数模式为连续增模式

EvaRegs.T1CON.bit.TPS=1; //T1CLK=HSPCLK/2=37.5MHz EvaRegs.T1CON.bit.TENABLE=0; //暂时禁止T1计数

EvaRegs.T1CON.bit.TCLKS10=0x00; //使用内部时钟

EvaRegs.T1CON.bit.TECMPR=0; //禁止定时器比较操作

EvaRegs.GPTCONA.bit.T1TOADC=0x2; //周期中断启动ADC

EvaRegs.EV AIMRA.bit.T1PINT=1; //使能定时器T1周期中断

EvaRegs.EV AIFRA.bit.T1PINT=1; //清除定时器T1周期中断标志位EvaRegs.T1PR=0x186a; //定时时间为0.1667mS

EvaRegs.T1CNT=0; //初始化计数器寄存器

}

void display_init(void)

{

EALLOW;

GpioMuxRegs.GPAMUX.bit.CAP3QI1_GPIOA10=0; //数据

GpioMuxRegs.GPBMUX.bit.CAP5Q2_GPIOB9=0; //CLK

GpioMuxRegs.GPADIR.bit.GPIOA10=1; //方向为输出

GpioMuxRegs.GPBDIR.bit.GPIOB9=1; //方向为输出

EDIS;

}

void convert(void)

{

float b;

int a1,b1,c1,d1;

b=ve;

if(b>100.00)

{

a1 = b/100;

b1 = (b-a1*100)/10;

c1 = (b-a1*100-b1*10);

d1 = (b-a1*100-b1*10-c1)*10;

display(d1);

display(c1+10);

display(b1);

display(a1);

}

else

{

b1= b/10;

c1=b-10*b1;

d1=(b-10*b1-c1)*10;

display(d1);

display(c1+10);

display(b1);

display(20);

}

GpioDataRegs.GPBTOGGLE.bit.GPIOB9=1; //低电平

DELAY_US(10);

GpioDataRegs.GPBTOGGLE.bit.GPIOB9=1;

}

void display(Uint16 j)

{

int a[21]={0xf3,0x60,0xd5,0xf4,0x66,0xb6,0xb7,0xe0,0xf7,0xf6,

0xfb,0x68,0xdd,0xfc,0x6e,0xbe,0xbf,0xe8,0xff,0xfe,

0x00};

int ii;

for(ii=0;ii<8;ii++)

{

GpioDataRegs.GPBCLEAR.bit.GPIOB9=1; //clk低电平

DELAY_US(10);

GpioDataRegs.GPBTOGGLE.bit.GPIOB9=1; //高电平

GpioDataRegs.GPADA T.bit.GPIOA10=((a[j]>>ii)&0x01);

DELAY_US(10);

}

}

interrupt void ADCINT_ISR(void)

{

v[m]=(AdcRegs.ADCRESULT0>>4); //存放ADCINA0的结果

i[n]=(AdcRegs.ADCRESULT1>>4); //存放ADCINA1的结果

if(v[0]==4095)

{

v[0]=0;

}

if(v[m]>=3000) //150V跳闸

{

GpioDataRegs.GPASET.bit.GPIOA0=1; //跳闸

EvaRegs.T1CON.bit.TENABLE=0; //暂停T1定时

}

else if(i[n]>=5000)

{

GpioDataRegs.GPACLEAR.bit.GPIOA0=1; //跳闸

EvaRegs.T1CON.bit.TENABLE=0; ////暂停T1定时

}

m++;

n++;

if(m>119)

{

m=0;

n=0;

processv();

}

//数据转换PieCtrlRegs.PIEACK.bit.ACK1=1; //相应PIE同组中断AdcRegs.ADCST.bit.INT_SEQ1_CLR=1; //清除AD中断标志位

AdcRegs.ADCTRL2.bit.RST_SEQ1=1; //复位序列发生器SEQ

EINT;

}

void processv(void)

{

int j;

float temp=0;

for(j=0;j<119;j++)

{

v[j]=(v[j]/4095*3-1.52)*270;

temp=temp+v[j]*v[j];

}

temp=temp/120;

ve=sqrt(temp); //sequence(v,120);

// for(i=0;i<5;i++);

// {

// convert();

// }

}

void sequence(float v[],int n)

{

int i=0;

int j=0;

int temp=0;

for(i=0;i

{

for(j=i+1;j<=n;j++)

{

if(v[i]>v[j])

{

temp=v[i];

v[i]=v[j];

v[j]=temp;

}

}

}

}
