模拟与数字调音台的区别

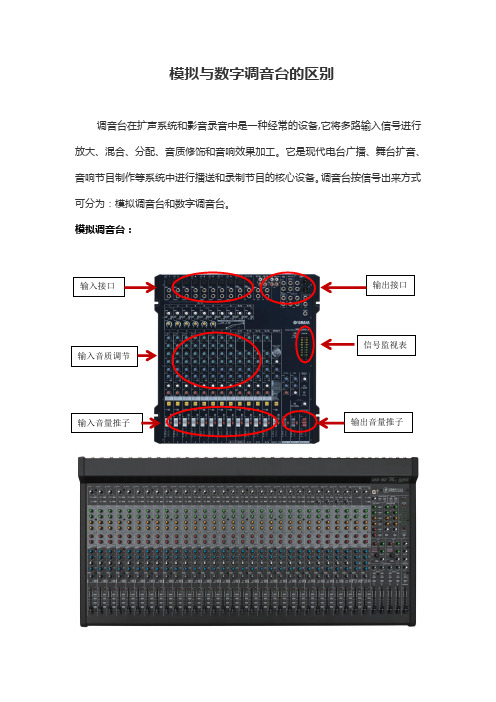

调音台在扩声系统和影音录音中是一种经常的设备,它将多路输入信号进行放大、混合、分配、音质修饰和音响效果加工。它是现代电台广播、舞台扩音、音响节目制作等系统中进行播送和录制节目的核心设备。调音台按信号出来方式可分为：模拟调音台和数字调音台。
模拟调音台：
输出接口
信号监视表
输出音量推子输入接口
输入音质调节
输入音量推子
数字调音台：
模拟&数字调音台，区别见下表：
下面针对场景记忆和自动化功能深入讲一下。
场景记忆
数字调音台场景记忆是指在某一时刻的各种调音设置,比如输入增益的大小,输出母线的分配,多级全带亮EQ的调节,动态处理器(压限器/扩展器/压扩器/噪声门)和内部效果器的调整,辅助送出和返回量的控制、编组、通道哑音及声像方位的选择、推拉衰减器的位置等,作为一个‘场景’,可以记忆和重现。在录音对象频繁变换和前期录音与后期缩混交替进行的场合,各个场景的调音设置及时地存入与适时地调用,能节省大量的录音时间,提高制作效率。有时在一个节目中需要更换几个场景记忆,由此可能引起音量电平的突然变化。此时必须设置每个通道衰减的变化时间,使衰减器由前面的电平逐渐过渡到下一个场景记忆的新电平,以消除对系统产生的影响。
自动化功能
数字调音台的自动化是指数字调音台以多轨录音机或数字音频工作站的时间码
为时基,将写入其内存的最佳缩混方案(自动缩混程序),在数字调音台上重新读出的过程。录音中最繁琐的工作就是把前期录制的多轨原始素材进行反复调音,然后把它们缩混到立体声录音机上。在这个过程中,要调整几十个通道上的衰减器位置,通道的开、关状态,及均衡器与声像位置,内部效果器和动态处理器的参数,以及辅助发送的电平值等。一般情况下,缩混一个节目要对上述各项分别进行至少几十次的调整,因此,缩混过程必需进行自动化操作。
总结：
总之各有各的好处，数字调音台是以后发展的一个趋势，有人说数字调音台早晚是要取代模拟调音台的。这个观点是有一定道理的，数字调音台最大的优势是在于它用起来方便、精确度高，但也有它的缺点，最致命的就是会出现死机、卡机的情况。随着电子技术的不断发展，数字调音台的发展空间还是很大的，完全超越模拟调音台只是时间的问题。至于如何选择还是得根据实际情况具体分析。
英国ALLEN＆HEATH 型号：QU-16 QU系列利用数字混音技术的全部潜力，所有设置都可以全面调用(包括所有重要推子的位置和前级放大增益)，便利的录音与播放解决方案，iPad控制，个人监听选项和本地或远程Cat5输入/输出的选择。 Qu-16可对24路音源进行混音，包括立体声输入和返回，它相当于一台具有广泛外置设备(22个门限，35个压缩器，12个图示均衡器和4个立体声效果器)的30通道模拟调音台！此外，Qu-16还新增了独特Qu-Drive录音设备，dSNAKE连接以及可全面调用的场景系统，这款19英寸的调音台能够带给您真正的强大功能。适用于现场演出、录音、广播和固定安装 Qu-24总共可以对32路音源进行混音，包含立体声输入和返回，它相当于一台带广泛扩展设备(30个门限、50个压缩器、20个图示均衡和4个立体声效果)的38通道模拟调音台！此外，Qu-24还新增了额外的软键、整套矩阵系统和2路立体声编组。适用于现场演出、录音、广播和固定安装。 Qu-Pad 在您的Qu设置中增加Qu-Pad iPad应用，即可自由在舞台上调节监听系统，在场地中一边漫步一边调整主扩声系统，然后在观众席对表演进行混音。Qu-Pad通过Wi-Fi*连接到调音台，并即时控制所有的现场混音参数和设置。 ME个人混音系统 Qu-16和Qu-24全面兼容我们的ME个人混音系统。任何数量的ME-1个人监听调音台都能够通过dSNAKE端口连接(或通过一台AR2412，如果有在dSNAKE端口上连接的话)。每个表演者能够对自己的混音进行适当的控制，让工程师能够专注于观众的体验。 dSNAKE Qu-16和Qu-24是一个自足式的调音台，可随时连接摸拟信号线开始工作，
术语英汉对照英文缩写中文含义 ACTIVITY动态指示器 AUX.IN辅助输入 BALANCE OUTPUT平衡输出 CUE选听开关 DISPLAY电平指示器 ECHO混响 EFF效果电平控制 EFX.MASTER效果输出电平控制EFX.MON效果送监听系统电平控制EFX.OUT效果输出 EFX.PAN效果相位控制 EFX.RET效果返回电平控制 EFX.RETURN效果返回输入 EFX.SEND分路效果信号控制 EQ IN（OUT）均衡器接入/退出按键EQUALIZER均衡器 FT SW脚踏开关 FUSE保险丝 GAIN输入信号增益控制 HEAD PHONE耳机插孔 HIGH高音电平控制 HIGH CUT高频切除开关 HIGH I IN高阻输入 LAMP专用照明灯电源 LEFT.左路信号电平控制 LEVEL声道平衡控制LIMIT（LED）信号限幅指示灯 LOW低音电平控制 LOW CUT低频切除开关 LOW I IN低阻输入 MAIN主要的 MASTER总路电平控制 MASTER OUT总路输出 MID-HIGH中高音电平控制 MON.OUT监听输出 MON.SEND分路监听信号控制MONITOR监听系统 MONITOR BALANCE监听输出声像控制MONO OUT单声道输出 OUT/IN输出/输入转换插孔 PAD定值衰减，衰减器 PAN相位控制 PEL预监听（试听）按键 PHANTOM POWER幻像电源开关PHONO INPUT唱机输入 POWER总电源开关 PROGRAM BALANCE主输出声像控制REV.CONTOUR混响轮廓调节 RIGHT右路信号电平控制 SIGNAL PROCESSOR信号处理器STEREO OUT立体声输出 SUM总输出编组开关

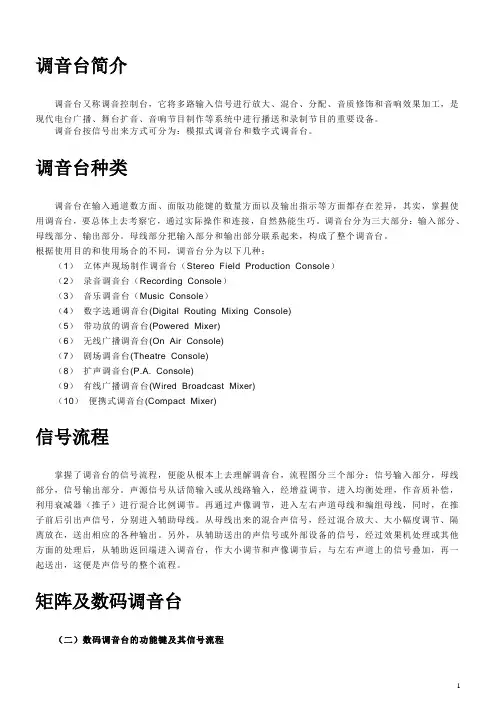

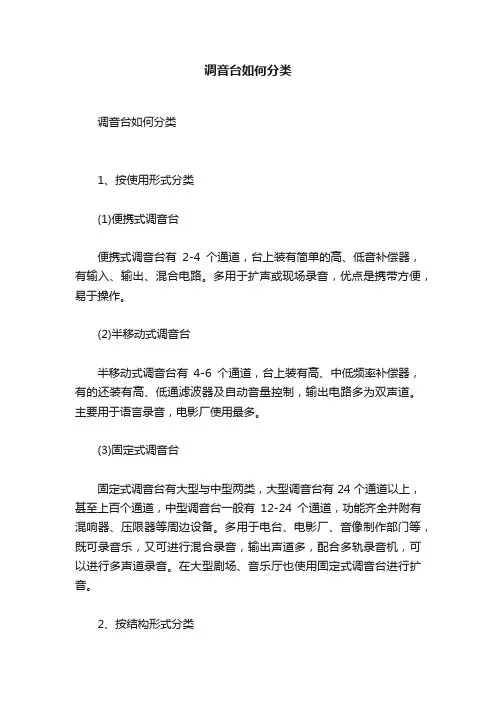

调音台基础教程（一） 调音台（AudioMixingConsole）在扩声系统和影音录音中是一种经常使用的设备。它具有多路输入，每路的声信号可以单独进行处理，例如：可放大，作高音、中音、低音方面的音质补偿，给输入的声音增加韵味，对该路声源泉作空间定位等；还可以进行各种声音的混合，混合比例可调；拥有多种输出（包括左右立体声输出、编辑输出、混合单声输出、监听输出、录音输出以及各种辅助输出等）。调音台在诸多系统中起着核心作用它既能创作立体声、美化声音，又可抑制噪声、控制音量，是声音艺术处理必不可少的一种机器。 一、调音台的种类 调音台在输入通道数方面、面版功能键的数量方面以及输出指示等方面都存在差异，其实，掌握使用调音台，要总体上去考察它，通过实际操作和连接，自然熟能生巧。调音台分为三大部分：输入部分、母线部分、输出部分。母线部分把输入部分和输出部分联系起来，构成了整个调音台。 根据使用目的和使用场合的不同，调音台分为以下几种： （1）立体声现场制作调音台（StereoFieldProductionConsole）（2）录音调音台（RecordingConsole） （3）音乐调音台（MusicConsole） （4）数字选通调音台(DigitalRoutingMixingConsole) （5）带功放的调音台(PoweredMixer) （6）无线广播调音台(OnAirConsole) （7）剧场调音台(TheatreConsole)
（8）扩声调音台(P.A.Console) （9）有线广播调音台(WiredBroadcastMixer) （10）便携式调音台(CompactMixer) 二、调音台的插座、功能键的作用 （一）调音台输入部分的插座、功能键 ①卡侬插座MIC:此即话筒插座，其上有三个插孔，分别标有1，2，3。标号1为接地（GND），与机器机壳相连，把机壳作为0伏电平。标号2为热端（Hot）或称高端（Hi），它是传送信号的其中一端。标号3为冷端（Cold）或称低端（Low），它作为传输信号的另一端。由于2和3相对1的阻抗相同，并且从输入端看去，阻抗低，所以，称为低阻抗平衡输入插孔。它的抗干扰性强，噪声低，一般用于有线话筒的连接。 ②线路输入端（Line）:它是一种1/4"大三芯插座，采用1/4"大三芯插头（TRS），尖端（Tip）、环（Ring）、套筒（Sleeve），作为平衡信号的输入。也可以采用1/4"大二芯插头（TS）作为平衡信号的输入。其输入阻抗高，一般用于除话筒外的其他声源的输入插孔。 ③插入插座（INS）：它是一种特殊使用的插座，平时其内部处于接通状态，当需要使用时，插入1/4"大三芯插头，将线路输入或话筒输入的声信号从尖端（Tip）引出去，经外部设备处理后，再由环（Ring）把声信号返回调音台，所以，这种插座又称为又出又进插座，有的调音台标成“Send/Return”或“in/out”插座。 ④定值衰减（PAD）：按下此键，输入的声信号（通常是对Line端
麦克风输入经由XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。 2.LINE：高电平输入接口 高电平输入通常经由TRS 1/4" 立体Phone Jack 或TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体Phone Jack 的输入是平衡式的，相同于XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长（4.5m 以内）。 3.LINE -20DB：衰减20 分贝按键 按下此键可以对输入电平衰减20 分贝。一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。此时应按下此键，以增大衰减器的有效控制范围。 4.PEAK：峰值指示灯 Peak 灯亮时，警告使用者输入信道内的讯号过强。发现Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。可使用的控制包括：Line －20 DB、减小Gain、拉低衰减器，一般以减小Gain为宜。 5.GAIN：增益旋钮 它是用来调节输入信号电平大小的。输入的信号以多大的电平来输出是由该旋钮和该输入单元的推子共同决定的。显然，旋钮顺时针方向角度越大、推子越高，输入信号的输出电平的提升就越大，或者说该路输入的音频信号在输出中的响度就越大。增益范围为20 分贝到60 分贝。值得注意的是，增益太高会使声道负荷过载，导致声音失真；太低则背景噪音明显，可能也无法获得足够的讯号电平提供混音输出。使用高电平输入时要将增益转小。增益旋钮是作为声音输入调音台的关口，调整适当，即可保证调音台下一级的处理电路能接收到充分且“干净”的信号。 6.HIGH、MIDDLE、LOW：三段均衡器旋钮 High、Middle、Low 分别可以对高频、中频、低频进行增强或衰减，控制范围为正负15 分贝。中频控制收人声时尤其有用，可以非常准确地修饰演出者的声音。 低音：20 Hz ～500 Hz 适当时，低音张弛得宜，声音丰满柔和。不足时声音单薄，过度提升时会使声音发闷，明亮度下降，鼻音增强。 中音：500 Hz ～2 KHz 适当时声音透彻明亮。不足时声音朦胧，过度提升时会产生类似电话的声音。 高音：2 KHz ～8 KHz 是影响声音层次感的频率。不足时声音的穿透力下降，过强时会掩蔽语言音节的识别，使齿音加重、音色发毛。 7.MONITOR：总监听音量旋钮 调节该通路在监听线路中的音量大小。如不使用额外接入调音台的总监听设备，则此旋钮可置于0 处。 8.EFFECT：输出至效果器旋钮 调节该旋钮决定该路输出至效果器的电平大小。如不使用外接的效果器，则此旋钮可置于0 处。 9.PANPOT: 声像旋钮 它用来调整该通道信号在左右声道之间的立体声位置。调节范围左声道5 ～右声道5 ，如不需要制作特殊效果，一般置于0 处。 10.PFL：衰减器前监听按键 当衰减器前监听按键按下时，监听输出送出的仅为该路信号，使用该键可有效地判别出杂音的来源。当有多路输入的PFL 被按下时，监听输出送出的将是这些通路的混音。 11.FADER：衰减器(音量推子) 决定该通道信号发送给总线输出的音量大小。音量推子实际上是一个衰减器，用于对该通道的输出信号进行衰减。当推子位于最下端（或音量旋钮位于最左端）时，信号被无穷衰减。这时，该通道没有信号输出。调节范围－∞～＋6 分贝，一般以推到0 处适宜，超过0 则会使声音产生一定程度的失真。如果一定要提高电平讯号，一般采用适当提高Gain的办法，而不会将衰减器提升超过0 。 由于音乐输入为连续，而人声输入为间断，故在操作上有一定区别。在对音乐的输入轨道操作时，一般使用“淡入”、“淡出”效果。即操作时先缓缓推拉衰减器，再慢慢加快操作速度，切忌匀速推拉或者瞬间大幅度的操作，这样会使听众感觉很不舒服。而在对人声输入通道进行操作时，一般采用“一步到位”操作。即在需要人声的时候，将推子一下推到大概合适的位置，再根据监听和电平表显示进行细微调节。而不需要人声时，要马上把推子拉到最底部，以避免不必要的声音被输入进去。 接下来，我们再看看调音台右面的控制面板。之前左面的面板是用来调节输入信号的，而 右面的则主要负责调节输出信号。
调音台图解和使用说明 当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目 众多的旋钮和推杆唬住。首先我们来看一下左边的面板。实际上，左 边每一路的推杆和旋钮的意义都是一样的。 所以你只需要集中精力了 解一个通道的操作方法就可以通盘掌握。 较少路数的调音台有4路和 8路的输入控制，而路数最多的有96路甚至更多的。这个调音台有8 路输入控制，我们只取其中一个来讲解各部分的作用。 1. MIC : xx 输入接口 ns / 1 乍 1 =? . I *■** 1 i '.11 a l :J 存-1 Mil *Ll* IM 1 W i j r |i J J ■< f —— L ■ ■ -Md- || Vinal WTEHUi - bfiMiUR Wi L]
xx 输入经由XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗XX，如果使用非平衡式XX 需要尽量使用愈短愈好的XX线，以避免电波噪音的干扰。 2. LINE ：高电平输入接口 高电平输入通常经由TRS 1/4" 立体Phone Jack 或TRS 1/4" Mono Phone Jack 送入，XX 音源以外的讯号都可经由高电平输入至混音机，立体Phone Jack 的输入是平衡式的，相同于XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长（4.5m 以内）。
三三三二」 =二三二? ;e :
3. LINE -20DB ：衰减20 分贝按键 按下此键可以对输入电平衰减20 分贝。一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。此时应按下此键，以增大衰减器的有效控制范围。 4. PEAK峰值指示灯 Peak 灯亮时，警告使用者输入信道内的讯号过强。发现Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。可使用的控制包括：Line —20 DB减小Gain、 拉低衰减器，一般以减小Gain 为xx。 5. GAIN:增益旋钮 它是用来调节输入信号电平大小的。输入的信号以多大的电平来输出是由该旋钮和该输入单元的推子共同决定的。显然，旋钮顺时针方向角度越大、推子越高，输入信号的输出电平的提升就越大，或者说该路输入的音频信号在输出中的响度就越大。增益范围为20 分贝到60 分贝。值得注意的是，增益太高会使声道负荷过载，导致声音
声艺E系列调音台教程 为了能够使您快速的使用E系列调音台，我们提供了这项10秒教程，通过它可以使您快速的掌握该系列调音台的一些功能信息。 声艺E系列调音台示意图 声艺E系列调音台教程（一）10秒教程 1、MIC INPUT（XLR）—话筒输入 连接话筒。如果你使用的是电容式麦克风，请确定主输出位置上方的幻象电源按钮被按下。警告：在没有连接上话筒前不要开启幻像电源。 2、LINE INPUT（1/4” JACK）—线路输入 连接线路电平设备。例如合成器、鼓机 DI等。 3、INSERT POINT（1/4” JACK）—插入点 连接信号处理器。例如压限器等。 4、GAIN CONTROL —门限控制 调整这个可以提升和衰减输入信号的电平。 5、EQ STAGE —均衡组 调整这几个旋钮可以改变信号的音调（信号的特性）。 6、AUX SENDS —辅助发送 调整这两个旋钮可以改变到FX单元或监听单元（耳机/舞台监听）的电平。AUX1&2可切换推子前/后。
7、PAN/BAL CONTROL —声像控制 使用这个旋钮可以控制立体声信号的声像。 8、MUTE SWITCH —静音切换 当这个按钮被按下你将会听不到该通道的信号（post-mute ）。 9、SOLO —预听 当该按钮按下时信号在监听输出显示—使用这个按钮可以监听通道EQ后的信号。 10、PEAK LED —削波指示灯 用来指示特定通道的信号失真（削波）。 11、INPUT CHANNEL FADER —输入通道推子 用来控制到调音台的混合总线（Mix Bus）和推子后发送端（Post-fade sends）的电平大小。 12、MIX OUTPUTS（XLR）—混合输出端 这里连接到模拟记录设备或你的扩声系统。 13、MIX INSERTS（1/4” Jack）—混合插入端 这是个在信号路径推子前的中断，通常用来反馈给动态或控制设备。信号从JACK 插头的顶端发送，从环端返回。 14、MONITOR O/Ps（1/4” Jack）—监听输出端 这个用来连接到你的监听系统。它可以直接连接到有源监听或者是间接通过功放的标准监听。 15、MASTER FADERS —混合推子 这两个推子用来控制混合总线的总电平。 16、MAIN METERS —主输出电平 用来显示混合输出的电平值。当SOLO LED灯亮时，则该电平表显示信号源的电平值。 17、MONITOR CONTROL —监听音量控制 用来控制发送到你的监听系统的信号电平大小。 18、PHONES CONTROL —耳机音量控制 用来控制发送到耳机插孔的信号电平大小。 19、AUX OUTPUTS（1/4” Jack）—辅助输出端 这两个输出通常用来将通道信号发送给FX单元或监听单元（耳机/舞台监听）AUX1&2 可以切换推子前/推子后。 20、AUX SWITCHING —辅助切换 这两个椭圆型的切换按钮分别对应AUX1 和AUX2。对所有的输入模块都可任选推子前或推子后。 21、STEREO INPUTS（1/4” Jack）—立体声输入 这些立体声输入通道通常用来连接键盘、取样器、计算机声卡等立体声线路输入的信号，通道一和通道二 22、PLAYBACK INPUTS（RCA Phono）—录音输入 这个你可以连接到你的录音设备的输出。 23、PLAYBACK CONTROLS —录音控制 使用这两个按钮可以控制回放信号。MONITOR PLAYBACK 切换信号到监听输出和耳机，PLAYBACK TO MIX 切换信号到主混合输出通道。 24、RECORD OUTPUTS —录音输出 这里你可以连接到你的录音设备的输入端。 25、PHANTOM POWER —幻象电源 按下这个幻象电源（+48V）切换按钮，可以对电容式话筒供电。 警告：在没有连接电容话筒前不要提供幻象电源。 26、HEADPHONES（1/4” Jack）—耳机输出端
调音台图解和使用说明 当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。首先我们来看一下左边的面板。实际上，左边每一路的推杆和旋钮的意义都是一样的。所以你只需要集中精力了解一个通道的操作方法就可以通盘掌握。较少路数的调音台有4路和8路的输入控制，而路数最多的有96 路甚至更多的。这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。 1.MIC：麦克风输入接口 麦克风输入经由XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。 2.LINE：高电平输入接口 高电平输入通常经由TRS 1/4" 立体Phone Jack 或TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体Phone Jack 的输入是平衡式的，相同于XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长（4.5m 以内）。
3.LINE -20DB：衰减20 分贝按键 按下此键可以对输入电平衰减20 分贝。一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。此时应按下此键，以增大衰减器的有效控制范围。 4.PEAK：峰值指示灯 Peak 灯亮时，警告使用者输入信道内的讯号过强。发现Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。可使用的控制包括：Line －20 DB、减小Gain、拉低衰减器，一般以减小Gain为宜。 5.GAIN：增益旋钮 它是用来调节输入信号电平大小的。输入的信号以多大的电平来输出是由该旋钮和该输入单元的推子共同决定的。显然，旋钮顺时针方向角度越大、推子越高，输入信号的输出电平的提升就越大，或者说该路输入的音频信号在输出中的响度就越大。增益范围为20 分贝到60 分贝。值得注意的是，增益太高会使声道负荷过载，导致声音失真；太低则背景噪音明显，可能也无法获得足够的讯号电平提供混音输出。使用高电平输入时要将增益转小。增益旋钮是作为声音输入调音台的关口，调整适当，即可保证调音台下一级的处理电路能接收到充分且“干净”的信号。 6.HIGH、MIDDLE、LOW：三段均衡器旋钮 High、Middle、Low 分别可以对高频、中频、低频进行增强或衰减，控制范围为正负15 分贝。中频控制收人声时尤其有用，可以非常准确地修饰演出者的声音。 低音：20 Hz ～500 Hz 适当时，低音张弛得宜，声音丰满柔和。不足时声音单薄，过度提升时会使声音发闷，明亮度下降，鼻音增强。 中音：500 Hz ～2 KHz 适当时声音透彻明亮。不足时声音朦胧，过度提升时会产生类似电话的声音。 高音：2 KHz ～8 KHz 是影响声音层次感的频率。不足时声音的穿透力下降，过强时会掩蔽语言音节的识别，使齿音加重、音色发毛 7.MONITOR：总监听音量旋钮 调节该通路在监听线路中的音量大小。如不使用额外接入调音台的总监听设备，则此旋钮可置于0 处。 8.EFFECT：输出至效果器旋钮 调节该旋钮决定该路输出至效果器的电平大小。如不使用外接的效果器，则此旋钮可置于0 处。 9.PANPOT: 声像旋钮 它用来调整该通道信号在左右声道之间的立体声位置。调节范围左声道 5 ～右声道5 ，如不需要制作特殊效果，一般置于0 处。 10.PFL：衰减器前监听按键
调音台说明书 -------------------------------------------------------------------------------- 一个简单而又完整的音响系统，从开始到结束起码包括了话筒、调音台、功放、音箱四个单元。当然，调音师实际使用的音响系统要比此复杂得多，在多路信号输入的时候，除了话筒，还会有DVD 影碟机（或者CD机）、录放音卡座、MD卡座等。此外，还会用到专业声频处理设备如混响器、延时器、激励器、压限器、扩展器、均衡器、分频器等。但是，从整个工作流程来看，调音台无疑位于关键和枢纽的位置，起着承上启下的作用，因而调音师的调节便起着至为重要的作用。 一调音台的功能 在使用调音台之前，对于调音台的功能我们要有充分的了解。调音台是专业音响系统中最重要的设备，一套专业音响系统往往是以调音台为核心的。常用的调音台能同时接受8~24路不同的信号，并分别对这些信号在音色和幅度上进行调整加工处理。一般来说，调音台有四个主要功能。 第一个功能是对节目信号进行放大。当各种不同节目源的信号进入调音台后，其不同的信号所需的放大量也不尽相同，所以调音台必须能分别处理不同的信号。如各种乐器的音乐信号与人声信号在幅度上就不相同，当然就需要分别进行处理。 第二个功能是分别对各种信号进行频率调整（即调音）。我们知道，
不同的信号，由于其频谱分布，谐波成分等面的原因，形成不同的音色，而建筑物对声音的影响使音色产生很大的变化。音响师要根据不同的扩音环境，对进入调音台的不同声音信号分别进行加工，使其声音尽可能接近原声。调音台的每个声道都具有相同的处理手段，如：3段均衡、增益控制器、高通滤波器等。 第三个功能是信号的合并。调音台将各路信号调整后，要将各种信号合并成标准的左右声道（立体声）形式输出，作为下一级设备的输入信号使用，这是最基本的功能。 第四个功能是分配功能。调音台除了立体声的主输出外，还能提供两路以上的辅助输出信号，这类信号有两种用途，一是音响室监听或舞台返听；二是做效果器的激励信号用。 也有人把它的功能简单的归纳为： *拾取信号，进行放大； *按需要进行高、中、低音的音调均衡； *将信号按需要送入左右母线或进行编组控制； *对送入辅助母线的信号进行艺术处理； *按要求进行输出控制。 但是，无论怎么表述，其功能都是一致的。调音师的一切工作都要以调音台的功能为核心来展开。 二调音台的功能分区 当我们刚开始接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆弄得眼花缭乱和手足无措。但实际上，
调音台最实用使用教程手把手教会操作调音台 当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。首先我们来看一下左边的面板。实际上，左边每一路的推杆和旋钮的意义都是一样的。所以你只需要集中精力了解一个通道的操作方法就可以通 盘掌握。较少路数的调音台有4路和8路的输入控制，而路数最多的有96路甚至更多的。这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。1.MIC：麦克风输入接口麦克风输入经由XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。2.LINE：高电平输入接口高电平输入通常经由TRS 1/4' 立体Phone Jack 或TRS 1/4' Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体Phone Jack 的输入是平衡式的，相同于XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长(4.5m 以内)。3.LINE -20DB：衰减20 分贝按键按下此键可以对输入电平衰减20 分贝。一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目
的。有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。此时应按下此键，以增大衰减器的有效控制范围。4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。发现Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。可使用的控制包括：Line -20 DB、减小Gain、拉低衰减器，一般以减小Gain为宜。 5.GAIN：增益旋钮它是用来调节输入信号电平大小的。输入的信号以多大的电平来输出是由该旋钮和该输入单元的推 子共同决定的。显然，旋钮顺时针方向角度越大、推子越高，输入信号的输出电平的提升就越大，或者说该路输入的音频信号在输出中的响度就越大。增益范围为20 分贝到60 分贝。值得注意的是，增益太高会使声道负荷过载，导致声音失真;太低则背景噪音明显，可能也无法获得足够的讯号电平提供混音输出。使用高电平输入时要将增益转小。增益旋钮是作为声音输入调音台的关口，调整适当，即可保证调音台下一级的处理电路能接收到充分且“干净”的信号。6.HIGH、MIDDLE、LOW：三段均衡器旋钮High、Middle、Low 分别可以对高频、中频、低频进行增强或衰减，控制范围为正负15 分贝。中频控制收人声时尤其有用，可以非常准确地
