奥氏体不锈钢管膛内氮气保护焊接施工方法
本文重点介绍奥氏体不锈钢管膛内的充氮保护焊接的工艺原理、操作要点及经济效益。
标签：奥氏体不锈钢氮气焊接
1 概述
多年来在工程施工中奥氏体不锈钢的焊接一直采用的是管膛内充氩保护焊接，质量稳定可靠。石油化工行业标准SH 3501-2002《石油化工有毒、可燃介质管道工程施工及验收规范》的7.3.7条规定：奥氏体不锈钢管道焊接，单面焊焊缝宜用手工钨极氩弧焊焊接焊缝底层，管内应充氩气或氮气保护。SH/T 3523-2009《石油化工铬镍不锈钢、铁镍合金和镍合金焊接规程》的7.3.4也规定：采用实芯焊丝或不填丝的钨极气体保护焊焊接底层焊道时，焊缝背面应采取充氩或充氮保护措施。保护措施可采用整体或局部充氩（氮）方法。充氩气（氮气）开始时宜采用较大的流量，确保管内保护气浓度满足要求后方可施焊，焊接时背面保护用的氩气（氮气）流量应适当降低，避免出现凹坑。
标准规定了还可以采取充氮保护，从经济成本上讲，氩气较氮气便宜。2011年，我公司对奥氏体不锈钢管膛内氩气保护焊接工艺改为充氮保护工艺进行了系列的实验，最终通过了焊接工艺评定。通过项目的实际操作和运行证明，奥氏体不锈钢管膛内的充氮保护焊接不仅能够保证焊接质量而且经济可靠，是行之有效的施工工法。
2 工法的特点及适用范围
2.1 奥氏体不锈钢管道采用普通钨极氩弧焊进行打底焊接，管膛内部焊接保护采用氮气保护。
2.2 焊接工艺评定的结果证明，不锈钢管膛内氮气保护焊接对奥氏体不锈钢力学性能、晶间腐蚀等性能没有影响。
2.3 氮气比重比氩气、空气（氧气）要轻，在管膛内保护时，控制管膛内把空气（氧气）置换成氮气并达到一定浓度以满足焊接要求是关键。
2.4 不锈钢管膛内氮气保护焊接和氩气相同，工艺基本没有区别，焊工能够正常操作，操作简单，劳动强度低。
2.5 氮气只作为不锈钢管膛内保护焊接使用，但不可以作为钨极氩弧焊焊枪喷嘴保护气使用。
2.6 施工过程中无需配备更多的施工机具，节约成本，机动灵活。
2.7 本工法适用于各种规格奥氏体不锈钢、双相不锈钢管道的焊缝组对、打底焊接，奥氏体不锈钢设备的组焊打底焊接可参考使用。
3 工艺原理

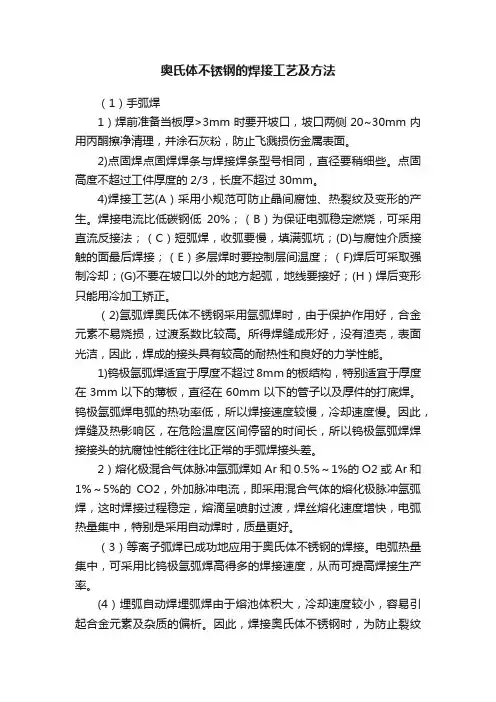

3.1 奥氏体不锈钢管道的焊接一般要求单面焊双面成型，通常采用GTAW+SMAW、GTAW+GMAW、GTAW+SAW等焊接工艺，由于奥氏体不锈钢高温下Cr原子会急剧氧化，造成背面成型不良，降低使用性能，故焊接时管膛内需惰性气体保护。
3.2 使用惰性气体保护，是因为惰性气体化学性质很不活泼，与其他元素之间几乎不会发生化学反应。氮气虽然不是惰性气体，而纯氮气是不能与普通金属产生反应的，被称为“惰性”，就是氮气的这种特性在加热过程中，起到了保护金属表面，不会产生氧化，从而起到惰性气体保护的作用。
1、主要分项工程项目的施工顺序和施工方法及施工进度安排 一、施工准备 施工前应由建设、设计、施工及其它有关单位共同核对地下管线及构筑物的资料，必要时应开挖深坑核实。在施工区域内，有碍施工的已有建筑物和构筑物、道路、沟渠、管线、电杆、树木、绿地等，应在施工前妥善处理。 1、测量和放线 各施工人员应熟悉图纸，根据平、纵断面图确定管段的起点与终点、转折点、各桩号的管底标高，各桩之间的距离与坡度，阀门井、管沟的位臵，地下其它管线与构筑物的位臵及与燃气管道的距离。通过现场勘测，确定障碍物的清除方法。根据施工图与标准确定沟底宽度与沟槽上口宽度，并向测量人员交底。 1.1管道定位 本工程管线位臵定位原则是严格按照图纸进行放线定位，由于沿线地形复杂，有在规划路边，有经过道路和距民房很近，还有部分是水稻田里面，所以在管道防线时及时联系有关部门，摸清障碍，采用以图纸坐标点为主，根据现场随时调整管位。 1.2直线测量 直线测量就是将施工平面图直线部分在地面上，按照设计图纸的管位放出直线段的起点与终点位臵，按施工图中的起点、平面与纵向折点及直线段的控制点与终点，利用全站仪放出各点位臵并打中心桩，桩顶钉中心钉。然后用彩旗插起来，便于政策处理。 1.3放线 按设计与规范要求的沟槽上口宽度及中心桩定出的管沟中心位臵，可量出开挖边线，在地面上撒白灰线标明开挖边线。开挖管沟后中心桩会被挖去，须把管线中心线位臵移到横跨管沟的坡度板上，坡度板每隔10m或20m设一个，直接埋在地上。然后用水准仪控制沟底高程，沟槽底预留10㎝厚，人工清槽。 1.4验槽开挖管沟至设计管底标高，清槽后，要复测坡度桩，首先复测沟底高程，然后在坡度桩上拉线。丈量线与沟底的距离是否一致，要求每1m测1个点，不合格处要修整。管底需要夯实时，夯实后再测一次。最后，请有关单位验收沟槽。 2、沟槽开挖、沟槽标准及沟槽支撑 2.1沟槽开挖 2.1.1准备工作 在地下给水管道施工中，土方工程量较大，而沟槽开挖又是施工
D N焊接钢管施工方案
贵州省黔南州惠水县涟江河河道治理项目（涟江河北段压力污水管道） 焊 接 钢 管 施 工 方 案 编制人: 审核人: 审批人: 贵州九通市政园林建设有限公司 二0一七年八月六日
目录 <一> 工程概况................................................................... . (2) <二> 钢管安装................................................................... . (2) 1、压力管道安装程序................................................................... . (2) 2、压力管道安装工艺................................................................... . (2) <三> 焊接施工................................................................... .. (3) 1、焊接连接................................................................... .. (3) 2、法兰连接................................................................... .. (4) <四> 施工人员配置及机具设备表................................................................... (5) <五> 试压................................................................... (6)
监A-01 施工组织设计（方案）报审表 工程名称：厦港避风坞截流改造工程（管线部分） 承包单位：福建省毅盛建设工程有限公司编号：
建设、监理、施工单位各留一份。 审批栏工程名称：厦港避风坞截流改造工程（管线部分）
钢 管 焊 接 专 项 施 工 方 案 编制人： 审核人： 核准人： 福建省毅盛建设工程有限公司 2012年5月
钢管焊接专项施工方案 一、工程概况： 本工程为厦门市环岛路污水截流一期工程—厦港避风坞截流改造工程（管线部分）。建设规模： 1、避风坞污水管线陆上部分 蜂巢山路污水管线起点为蜂巢山路中部至龙王宫箱涵，全场约230米，采用φ400HDPE管；中铺头路污水管线起点为中铺头路末端至大学路108#箱涵，全长约105米，采用φ300HDPE和φ400HDPE。 2、避风坞污水截流管线水下部分： 避风坞污水截流管线水下部分起点为民族路箱涵口，沿着避风坞沿岸坡脚前行，沿线经过民族路箱涵截流井、龙王宫箱涵截流井、大学路108#箱涵截流井、大学路52#箱涵截流井、渔监办公楼箱涵截流井，将该片区的污水收集引入泵站。该段主要工程量：五个截流井、抛石、φ600HDPE管373米、φ1200HDPE管48米、φ600钢管混凝土管23米、混凝土灌注桩114根、高压旋喷桩2070米。 3、大学路污水管线从演武路与大学路交叉口至沙坡尾路，长约539m，为并排φ600压力管线与φ1000重力管线，其中低压碳钢板卷管529米、φ600钢筋混凝土管244米、φ800钢筋混凝土管161米、φ1000钢筋混凝土管96米。本段管线埋置较深，基础开挖采用拉森钢板桩防护。 二、编制依据
不锈钢管道焊接工艺 1 技术特征 1.1材质规格:304( 相当于0Cr18Ni9) 1.2工作介质: 水软水 1.3设计压力: 2工作压力:5Kg/CM1.42试验压力: 7.5Kg/CM1.52 本工程编制依据2.1 F43C技术文件. 2.2 国标GB50236-98《现场设备、工业管道焊接工程施工及验收规范》 2.3 国标GB50235-97《工业金属管道施工及验收规范》 2.4 本公司焊接工艺评定报告:HG1 3 焊工 3.1 焊工应具有“锅炉压力容器压力管道焊工考试规则”规定的焊工考试合格证。 3.2 焊工进入现场后应按GB50236-98规定先进行焊接实际操作考试合格,经总包方认可发证后方能担任本项目的焊接工作。 4 焊接检验 4.1焊接检验人员应熟悉F43C技术文件及有关国标和本工艺。 4.2对管材焊材按规定进行检验、填表验收。 对违反者进行教育帮,对焊工是否执行本工艺进行全面监督检查4.3．. 助得以改正。对严重违反者或教育不改者有权令其停止焊接工作。以
确保焊接质量。 4.4 做好本工艺第7条“焊接后检查和管理工作”。 4.5 邀请和欢迎总包方和监理方检查人员检查焊接质量。 5 焊前准备 5.1.1 管材、焊材必须具有符合规定的合格证明，并与实物核对无误。 5.1.2 管材型号为304级相当等于我国的0Cr18Ni9规格标准。按项目图纸规定。 5.1.3 不锈钢焊丝型号规格为：H0Cr20Ni10Ti φ2.5mm φ2.0mm 5.1.4 不锈钢电焊条型号规格：A132 φ3.2mm φ2.5mm 5.1.5 铈钨电极型号规格：WCe-20 φ2.0mm 5.1.6 氩气纯度为99.99％。 5.2 焊件准备 5.2.1 焊接口的分布位置必须符合国标GB50235-97和GB50236-98规范的规定。 5.2.2 管道为V型坡口，对接接头、组对应符合图1要求： 注：间隙3.5～4mm为焊接时的数据，组对点固焊时，应适当大于此数据，以补收缩。 .. . 图1.焊口组对数据
焊接钢管施工工艺 2010/9/14 13:48:28 焊接钢管施工工艺的流程：5.1 焊缝间隙的控制将带钢送入焊管机组，经多道轧辊滚压，带钢逐渐卷起，形成有开口间隙的圆形管坯，调整挤压辊的压下量，使焊缝间隙控制在1~3mm，并使焊口两端齐平。如间隙过大，则造成邻近效应减少，涡流热量不足，焊缝晶间接合不良而产生未熔合或开裂。如间隙过小则造成邻近效应增大，焊接热量过大，造成焊缝烧损；或者焊缝经挤压、滚压后形成深坑，影响焊缝表面质量。 5.2 焊接温度控制焊接温度主要受高频涡流热功率的影响，根据公式（2）可知，高频涡流热功率主要受电流频率的影响，涡流热功率与电流激励频率的平方成正比；而电流激励频率又受激励电压、电流和电容、电感的影响。激励频率公式为： f=1/[2π(CL)1/2]...(1) 式中：f-激励频率(Hz)；C-激励回路中的电容(F)，电容=电量/电压；L-激励回路中的电感，电感=磁通量/电流上式可知，激励频率与激励回路中的电容、电感平方根成反比、或者与电压、电流的平方根成正比，只要改变回路中的电容、电感或电压、电流即可改变激励频率的大小，从而达到控制焊接温度的目的。对于低碳钢，焊接温度控制在1250~1460℃，可满足管壁厚3~5mm焊透要求。另外，焊接温度亦可通过调节焊接速度来实现。当输入热量不足时，被加热的焊缝边缘达不到焊接温度，金属组织仍然保持固态，形成未熔合或未焊透；当输入热时不足时，被加热的焊缝边缘超过焊接温度，产生过烧或熔滴，使焊缝形成熔洞。 5.3 挤压力的控制管坯的两个边缘加热到焊接温度后，在挤压辊的挤压下，形成共同的金属晶粒互相渗透、结晶，最终形成牢固的焊缝。若挤压力过小，形成共同晶体的数量就小，焊缝金属强度下降，受力后会产生开裂；如果挤压力过大，将会使熔融状态的金属被挤出焊缝，不但降低了焊缝强度，而且会产生大量的内外毛刺，甚至造成焊接搭缝等缺陷。 5.4 高频感应圈位置的调控高频感应圈应尽量接近挤压辊位置。若感应圈距挤压辊较远时，有效加热时间较长，热影响区较宽，焊缝强度下降；反之，焊缝边缘加热不足，挤压后成型不良。 5.5 阻抗器是一个或一组焊管专用磁棒，阻抗器的截面积通常应不小于钢管内径截面积的70%，其作用是使感应圈、管坯焊缝边缘与磁棒形成一个电磁感应回路，产生邻近效应，涡流热量集中在管坯焊缝边缘附近，使管坯边缘加热到焊接温度。阻抗器用一根钢丝拖动在管坯内，其中心位置应相对固定在接近挤压辊中心位置。开机时，由于管坯快速运动，阻抗器受管坯内壁的磨擦而损耗较大，需要经常更换。 5.6 焊缝经焊接和挤压后会产生焊疤，需要清除。清除方法是在机架上固定刀具，靠焊管的快速运动，将焊疤刮平。焊管内部的毛刺一般不清除。 5.7 工艺举例现以焊制φ32×2mm 直缝焊管为例，简述其工艺参数：带钢规格：2×98mm 带宽按中径展开加少量成型余量钢材材质：Q235A 输入励磁电压：150V 励磁电流：1.5A 频率：50Hz 输出直流电压：11.5kV 直流电流：4A 频率：120000Hz 焊接速度：50米/分钟参数调节：根据焊接线能量的变化及时调节输出电压和焊接速度。参数固定后一般不用调整。 这样的焊接钢管施工的工艺焊接时产生的线能量小，对母材热影响区影响程度也小。多丝焊接后道焊丝对前道焊丝可起到消除焊接时产生应力的作用，从而对钢管的机械性能有所改善。
不锈钢的焊接方法教程 一.不锈钢焊接方法、不锈钢焊接技术及注意事项 不锈钢管的标准规格有200多种,大小均有,小管较贵,尤其是毛细管.毛细管最差得由304材质生产,不然管子容易爆裂.还可以为客户定做非标规格的管材.无缝管主要用于工业上,表面为雾面,不光亮.有缝管的表面是光亮面,管内有一条很细的焊接线,俗称焊接管,主要用于装饰材料.另有工业流体管,其抗压力视壁厚决定.310与310S为耐高温管.1080度以下能正常使用,最高耐温达到1150度.二.不锈钢焊管生产工艺 原料--分条--焊接制管--修端--抛光--检验(喷印)--包装--出货(入仓)(装饰焊管)原料--分条--焊接制管--热处理--矫正--矫直--修端--酸洗--水压测试--检验(喷印)-包装--出货(入仓)(焊管工业配管用管) 三.不锈钢最常用的焊接方法 主要是手工焊(MMA),其次是金属极气体保护焊(MIG/MAG)和钨极惰性气体保护焊(TIG)。 1.焊前准备 4mm一下的厚度不用开破口,直接焊接,单面一次焊透。4到6mm厚度对接焊缝可采用不开破口接头双面焊。6mm以上,一般开V或U,X形坡口。其次:对焊件,填充焊丝进行除油和去氧化皮。以保证焊接质量。 2焊接参数 包括焊接电流,钨极直径,弧长,电弧电压,焊接速度,保护气流,喷嘴直径等。 (1)焊接电流是决定焊缝成形的关键因素。通常根据焊件材料,厚度,及坡口形状来决定的。(2)焊极直径根据焊接电流大小决定,电流越大,直径也越大。(3)焊弧和电弧电影,弧长范围约0.5到3mm,对应的电弧电压为8~10V。(4)焊速:选择时要考虑到电流大小,焊件材料敏感度,焊接位置及操作方式等因素决定。 ①手工焊(MMA)
精心整理三亚湾区域城市雨污水分流改造工程项目（三亚湾路下游W130～W180部分雨水） 焊 接 钢 管 施 工 方 案 编制人: 审核人: 审批人: 广西市政工程集团有限公司 二0一三年三月八日
目录 <一>工程概况................................................ .................................................. (2) <二>钢管安装................................................ .................................................. (2) 1、压力管道安装程序................................................ .. (2) 2、压力管道安装工艺................................................ .. (2) <三>焊接施工................................................ .................................................. . (3) 1、焊接连接................................................ .................................................. . (3) 2、法兰连接................................................ ..................................................
焊接钢管施工工艺 5.1 焊缝间隙的控制 将带钢送入焊管机组，经多道轧辊滚压，带钢逐渐卷起，形成有开口间隙的圆形管坯，调整挤压辊的压下量，使焊缝间隙控制在1~3mm，并使焊口两端齐平。如间隙过大，则造成邻近效应减少，涡流热量不足，焊缝晶间接合不良而产生未熔合或开裂。如间隙过小则造成邻近效应增大，焊接热量过大，造成焊缝烧损；或者焊缝经挤压、滚压后形成深坑，影响焊缝表面质量。 5.2 焊接温度控制 焊接温度主要受高频涡流热功率的影响，根据公式（2）可知，高频涡流热功率主要受电流频率的影响，涡流热功率与电流激励频率的平方成正比；而电流激励频率又受激励电压、电流和电容、电感的影响。激励频率公式为：f=1/[2π(CL)1/2]...(1) 式中：f-激励频率(Hz)；C-激励回路中的电容(F)，电容=电量/电压；L-激励回路中的电感，电感=磁通量/电流上式可知，激励频率与激励回路中的电容、电感平方根成反比、或者与电压、电流的平方根成正比，只要改变回路中的电容、电感或电压、电流即可改变激励频率的大小，从而达到控制焊接温度的目的。对于低碳钢，焊接温度控制在1250~1460℃，可满足管壁厚3~5mm焊透要求。另外，焊接温度亦可通过调节焊接速度来实现。当输入热量不足时，被加热的焊缝边缘达不到焊接温度，金属组织仍然保持固态，形成未熔合或未焊透；当输入热时不足时，被加热的焊缝边缘超过焊接温度，产生过烧或熔滴，使焊缝形成熔洞。
5.3 挤压力的控制 管坯的两个边缘加热到焊接温度后，在挤压辊的挤压下，形成共同的金属晶粒互相渗透、结晶，最终形成牢固的焊缝。若挤压力过小，形成共同晶体的数量就小，焊缝金属强度下降，受力后会产生开裂；如果挤压力过大，将会使熔融状态的金属被挤出焊缝，不但降低了焊缝强度，而且会产生大量的内外毛刺，甚至造成焊接搭缝等缺陷。 5.4 高频感应圈位置的调控 高频感应圈应尽量接近挤压辊位置。若感应圈距挤压辊较远时，有效加热时间较长，热影响区较宽，焊缝强度下降；反之，焊缝边缘加热不足，挤压后成型不良。 5.5 阻抗器是一个或一组焊管专用磁棒，阻抗器的截面积通常应不小于钢管内径截面积的70%，其作用是使感应圈、管坯焊缝边缘与磁棒形成一个电磁感应回路，产生邻近效应，涡流热量集中在管坯焊缝边缘附近，使管坯边缘加热到焊接温度。阻抗器用一根钢丝拖动在管坯内，其中心位置应相对固定在接近挤压辊中心位置。开机时，由于管坯快速运动，阻抗器受管坯内壁的磨擦而损耗较大，需要经常更换。 5.6 焊缝经焊接和挤压后会产生焊疤，需要清除。清除方法是在机架上固定刀具，靠焊管的快速运动，将焊疤刮平。焊管内部的毛刺一般不清除。
不锈钢管道焊接程序 一、焊前准备； 焊接坡口制备质量检查、依据施工图样和焊接工艺指导书中规定的坡口尺寸、精度和表面质量的要求，坡口质量包括平整度、垂直度和清洁度等。 1、检查坡口的加工尺寸（高度、角边及钝边等）和精度是 否符合有关技术标准的规定。 2、检查坡口表面粗糙度及表面缺陷（气割缺口、裂纹、分 层和夹渣）如果超出标准允许范围的缺陷，应进行修复处理，如表面粗糙度未达标准，可采用砂布修磨。 3、检查坡口的表面清理质量。坡口面及其两侧至少200mm 范围内应清理干净，不保留有毛刺、挂渣、铁锈、油污、氧化膜及油漆等有害异物。 4、坡口表面的无损探伤检查。对于焊接工艺文件规定对坡 口表面要进行无损探伤（如着色等）的材料（如CY-M 钢、Fe-CY-N高温含合金钢等，应进行无损检查，如发现裂纹等缺陷应予清除。 二、组装和定位焊检查； 1、检查组装后的几何尺寸和形状，是否符合图样规定。： 2、组装装配间隙为1.5—2mm，采用TIG焊三点定位焊， 焊﹤缝位置为时钟3点，9点和12点位置，使用的焊接材料应与焊件材料相同，焊点长度为10—15mm，要求焊透和保证无缺陷，错边量≤1.5—2mm。 3、组对是不得采用强力组装，接头内壁必须齐平。 4、点固焊时不得有空气、夹渣、夹钨、裂纹存在。
5、检查定位焊所用的焊接工艺和焊工资质是否符合规定， 定位焊的焊接工艺应与正式施焊的工艺相同。 6、检查定位焊的焊接质量和尺寸是否符合标准规定。定位 焊缝中不允许有裂纹、气孔、夹渣缺陷，发现缺陷及时清除。 7、用焊口检测器或样板测量组装坡口的形状、尺寸、间隙 和错边量是否符合要求规范，如不符合应进行返修或重新组对焊接处理。 8、定位焊的焊点长度及间距应根据结构形状及厚度而定， 工件越薄焊点间距越小，板状比管状间距要小。 9、不锈钢采用TIG焊接管道时，必须通入氩气进行保护。 10、焊接作业场地必须通风良好，无易燃，易爆物品存放， 通道保持整洁畅通。 三、焊工技能资格查验； 1、现场进行焊接的焊工，必须具备政府相关部门颁发的资质 和证书，并由业主及监理部门查验后认可。 2、参加现场焊接的焊工，应进行模拟考试，合格后方可焊接。 检查和确认焊工技能资格、考试项目（焊接方法、母材类别、试验类别和焊接材料与所担任的焊接工作的一致性）。 3、业主及施工监理，检查和控制焊工技能资格期限的有效 性。 4、如上述有一项不合格，该焊工不得从事施工场地焊件的 焊接工作。 5、严格禁止无证上岗人员进行焊接操作施工。 四、焊接工艺的确认；
管道焊接施工工艺标准 1. 适用范围 本工艺标准适用于工厂管道预制加工和野外现场管道安装工程的焊接施工作业指导。 2. 引用标准 2.1《特种设备焊接工艺评定》JB4708-2008 2.2《工业金属管道工程施工及验收规范》GB50235-97 2.3《现场设备、工业管道焊接工程施工及验收规范》GB50236-98 2.4《电力建设施工及技术验收规范》(火力发电厂管道篇DL5031-1994 2.5《电力建设施工及技术验收规范》（火力发电厂焊接篇）DL5007-1992 2.6《化工金属管道工程施工及验收规范》HG20225-95 2.7《石油化工剧毒、可燃介质管道施工及验收规范》SH3501-2001 2.8《西气东输管道工程焊接施工及验收规范》1（2010年6月4日） 2.9《石油天然气站内工艺管道焊接工程施工及验收规范》SY0402-2000 2.10《石油和天然气管道穿越工程施工及验收规范》SY/T4079-1995 2.11《钢质管道焊接及验收》SY/T 4103-2005 2.12《输油输气管道线路工程施工技术规范》Q/CVNP 59-2001
2.13《工业设备及管道绝热工程施工及验收规范》GBJ126-89 2.14《给水排水管道工程施工及验收规范》GB50268-2008 2.15《钢制压力容器焊接工艺评定》JB4708-2000 2.16《焊接工艺评定规程》（电力行业）DL/T868-2004 2.17《火力发电厂锅炉压力容器焊接工艺评定规程》（电力行业）SD340-1989 2.18《核电厂相关焊接工艺标准》（ASME ,RCC-M） 2.19《核电厂常规岛焊接工艺评定规程》（核电）DL/T868-2004 2.20《锅炉焊接工艺评定》JB4420-1989 2.21《蒸汽锅炉安全技术监察规程》附录I （锅炉安装施工焊接工艺评定）（1999版） 2.22《石油天然气金属管道焊接工艺评定》SY/T0452-2002 2.23《工业金属管道工程质量检查评定标准》GB50184-93 2.24《锅炉压力容器焊接考试管理规则》（国家质监总疫局2002版） 2.25《承压设备无损检测》JB4730-2005.1，2，3，4，5各分册 3. 术语. 3.1焊接电弧焊：指用手工操作电焊条的一种电弧焊焊接方法。管道焊接常用 上向焊和下向焊两种。 3.2自动焊：指用焊接机械操作焊丝的一种电弧焊焊接方法。管道焊接常用热 丝熔化极氩弧焊、涂层焊丝氩弧焊、药芯焊丝富氩二氧化碳焊混、（半）自动下向 焊、二氧化碳（半）自动焊、埋弧自动焊等焊六种。
不锈钢焊接方法、不锈钢焊接技术及注意事项 不锈钢管的标准规格有200多种,大小均有,小管较贵,尤其是毛细管.毛细管最差得由304材质生产,不然管子容易爆裂.还可以为客户定做非标规格的管材.无缝管主要用于工业上,表面为雾面,不光亮.有缝管的表面是光亮面,管内有一条很细的焊接线,俗称焊接管,主要用于装饰材料.另有工业流体管,其抗压力视壁厚决定.310与310S为耐高温管.1080度以下能正常使用,最高耐温达到1150度.不锈钢焊管生产工艺：原料--分条--焊接制管--修端--抛光--检验（喷印）--包装--出货（入仓）（装饰焊管）原料--分条--焊接制管--热处理--矫正--矫直--修端--酸洗--水压测试--检验（喷印）-包装--出货（入仓）（焊管工业配管用管） 不锈钢最常用的焊接方法是手工焊（MMA），其次是金属极气体保护焊（MIG/MAG）和钨极惰性气体保护焊（TIG）。 焊前准备：4mm一下的厚度不用开破口，直接焊接，单面一次焊透。4到 6 mm 厚度对接焊 缝可采用不开破口接头双面焊。6 mm以上，一般开V或U，X形坡口。 其次：对焊件，填充焊丝进行除油和去氧化皮。以保证焊接质量。 焊接参数：包括焊接电流，钨极直径，弧长，电弧电压，焊接速度，保护气流，喷嘴直径等。 （1）焊接电流是决定焊缝成形的关键因素。通常根据焊件材料，厚度，及坡口形状来决定的。 （2）焊极直径根据焊接电流大小决定，电流越大，直径也越大。 （3）焊弧和电弧电影，弧长范围约0.5到3mm，对应的电弧电压为8~10V。 （4）焊速：选择时要考虑到电流大小，焊件材料敏感度，焊接位置及操作方式等因素决定。 1 手工焊（MMA）： 手工焊是一种非常普遍的、易于使用的焊接方法。电弧的长度靠人的手进行调节，它决定 于电焊条和工件之间缝隙的大小。同时，当作为电弧载体时，电焊条也是焊缝填充材料。 这种焊接方法很简单，可以用来焊接几乎所有材料。对于室外使用，它有很好的适应性，
钢管及钢筋焊接施工方案作业安全施工专项方案 编制：_________________ 审核：_________________ 审批：_________________ 信阳河川水利建筑有限公司 2016年3月
钢筋焊接施工方案 1、管道组对拼装 1.1组装前，对管子内壁进行清扫，对管端内、外20mm 范围内及坡口内的油污和锈蚀清除干净，露出金属光泽。 1.2 本工程采用外对口器进行对口，管口组对时避免强力组对且应保护钢管防腐绝缘层。 1.3管道对口应检查对口接头各部尺寸，管端整园、管道找直、错口找平等，全部符合要求后即可进行定位焊固定，拆除外对口器再全面施焊。 1.4 管件、管子组对时，应检查坡口质量，坡口表面不得有裂纹，夹层等缺陷，管件与法兰组对时，法兰密封面应保持平行，管口应凹进法兰 1.3~1.5 倍管壁厚度，不得与法兰接触面平齐。 2、焊接施工设计要求 2.1燃气管道，管件均采用焊接连接。 2.2 在确定了材料的焊接性能后，应在工程焊接前对被焊材料进行焊接工艺评定。 2.3 管道焊缝位置，坡口形式及加工，对接焊件的组对要求等均应符合规范 GB50235-201（的规定执行。 2.4焊条材质应与母材材质相同。 2.5焊缝表面及内部质量应符合规范GB50236-201H级焊缝的要求，焊缝X 射线探伤的数量不小于焊缝总量15%，其中固定焊口不于焊缝总量的10%，转动焊缝总量的5%，其余焊缝着色探伤。 2.6套管内的管道焊缝须进行100%的X射线探伤，焊缝等级为U级。 2.7 钢套管两端采用木质挡板，麻辫，防渗水泥砂浆封堵，木质挡板应作防腐处理。 3、焊接执行标准 《压力管道安装安全管理与监察规定》部发[1996]140号 《现场设备，工业管道焊接工程施工及验收规范》GB50236-2011 《工业金属管道工程施工及验收规范》GB50235-2010
不锈钢管道焊接工艺 Document number：BGCG-0857-BTDO-0089-2022
摘要：本文介绍了不锈钢管道TIG+MAG焊接工艺，与全氩焊和氩电联焊相比，TIG+MAG焊的生产效率大大提高，焊接质量有所提高。该项技术已在电厂管道焊接中得到应用。 1 案例分析 0Cr18Ni9不锈钢φ530mm×11mm 大管水平固定全位置对接接头主要用于电厂润滑油管道中，焊接难度较高, 对焊接接头质量要求较高，内表面要求成形良好，凸起适中，焊后要求PT、RT检验。以往均采用TIG 焊或手工电弧焊，前者效率低、成本高，后者质量难以保证且效率低。为既保证质量又提高效率，采用TIG内、外填丝法焊底层，MAG焊填充及盖面层，使质量、效率都得到保证。 0Cr18Ni9不锈钢热膨胀率、导电率均与碳钢及低合金钢差别较大，且熔池流动性差，成形较差，特别在全位置焊接时更突出。在MAG焊过程中, 焊丝伸出长度必须小于10mm，焊枪摆动幅度、频率、速度及边缘停留时间配合适当，动作协调一致，随时调整焊枪角度，使焊缝表面边缘熔合整齐, 成形美观，以保证填充及盖面层质量。 2 焊接方法及焊前准备 焊接方法 材质为0Cr18Ni9，管件规格为φ530mm×11 mm，采用手工钨极氩弧焊打底，混合气体（CO2+Ar）保护焊填充及盖面焊，立向上的水平固定全位置焊接。 焊前准备
2.2.1 清理油、锈等污物，将坡口面及周围10mm内修磨出金属光泽。 2.2.2 检查水、电、气路是否畅通，设备及附件应状态良好。 2.2.3 按尺寸进行装配，定位焊采用肋板固定（2点、7点、11点为定位块固定），也可采用坡口内点固，但必须注意定位焊质量。 2.2.4 管内充氩气保护。 3 TIG焊工艺 焊接参数 采用φ2.5 mm的Wce-20钨极，钨极伸出长度4~6mm，不预热，喷嘴直径12mm，其它参数见表1。 操作方法 3.2.1 管子对接水平固定焊缝是全位置焊接。因此焊接难度较大，为防止仰焊内部焊缝内凹，打底层采用仰焊部位（六点两侧各60°）内填丝，立、平焊部位外填丝法进行施焊。 3.2.2 引弧前应先在管内充氩气将管内空气置换干净后再进行焊接，焊接过程中焊丝不能与钨极接触或直接深入电弧的弧柱区，否则造成焊缝夹钨和破坏电弧稳定，焊丝端部不得抽离保护区，以避免氧化，影响质量。 3.2.3 由过6点5mm处起焊，无论什么位置的焊接，钨极都要垂直于管子的轴心，这样能更好地控制熔池的大小，而且可使喷嘴均匀地保护熔池不被氧化。
徐州市第二地面水厂清水输配水管道一期工程（彭祖大道沿陶公河至徐贾快速路西段）Ⅱ标段 管道焊接工程专项施工方案 编制人： 审核人： 审批人： 徐州市水利工程建设有限公司 2016年4月20日
管道焊接工程专项施工方案 1、工程概况 徐州市第二地面水厂清水输配水管道一期工程（彭祖大道沿陶公河至徐贾快速路西段）Ⅱ标段位于徐州市开发区大庙镇，工程主要建设内容：球墨铸铁管埋设、过房亭河顶管（钢管）、大张路顶管（钢管）及阀门井等。 本工程焊接钢管主要为D1420*16顶管钢管及D1420*14埋设钢管，材质为Q235B。 2、编制依据 徐州市第二地面水厂清水输配水管道一期工程（彭祖大道沿陶公河至徐贾快速路西段）Ⅱ标段图纸； 《工业金属管道施工及验收规范》（GB50235-2010）； 《现场设备、工业管道焊接工程施工及验收规范》（GB50236-2011）； 《给水排水管道工程施工及验收规范》(GB50268-2008)。 3、作业前准备 （1）人员：技术员2人、焊工6人、安全员1人、质检员1人、探伤检测员2人； （2）工具：电焊机、电焊面具、电焊手套及相关的劳保用品； （3）作业条件：在沟槽基础及边坡处理完成后及顶管设备安装好后即
可按本作业指导书要求进行焊接钢管作业； （4）钢管管材到达现场，相应防腐已施工完成。 4、操作工艺 4.1焊接施工准备 （1）焊接人员：焊工持焊工合格证上岗，施焊后在焊口旁边用油漆喷上焊工号码； （2）机具：电焊机、手动砂轮机、检测设备等进场； （3）作业条件： 1）按要求准备好所需焊接的钢管、二氧焊机、二氧化碳瓶、二氧焊丝、氧气瓶、乙炔瓶等； 2）作业场地清洁无易燃易爆物品及杂物，并配备消防用具； 3）钢管运至作业场地内项目部材料、技术人员进行检查，对检查发现不合格的钢管需及时进行更换。 4.2管道组对拼装 （1）管道安装前，管节应逐根测量、编号，选用管径相差最小的管节组对接； （2）焊件组对前及焊接前，将坡口及内外侧表面不小于20mm范围内的杂质、污物、毛刺、铁锈等清理干净，并不得有裂纹、夹层等缺陷，坡口除锈等级不小于Sa2.5级； （3）下管前先检查管节的内外防腐层，合格后方可下管； （4）本工程采用外对口器进行对口，管口组对时避免强力组对且保护钢管防腐绝缘层； （5）管道对接焊缝组对时，内壁错边量不应超过母材厚度的10%，且不应大于2mm； （6）管道组对时，两管纵向焊缝相互错开，且错开间距不小于300mm；
渭南市抽黄供水工程党渭输水线路试验段 合同编号：SHXJH2014-02-10/CHGS-DWSYD 钢管焊接施工方案 批准： 审核： 编制： ）， 试验段全长 根 1． 2． 3． 4． 5．管道技术员根据编制好的焊口图及相关文件将图中加工的管件列出清单，交厂部加工，编号。6．熟悉管道施工技术。 7．焊工进场前，要经过焊工工艺评定 8．准备施工临时用料，施工机具见表（气割、扳手、焊接用料、小型工具） 9．根据现场施工条件合理组织安装人员（计划见表）. 第三章、人员组织
1、钢管
返修。返修合格后进入现场。焊接人员必须具有焊工合格证。钢管吊装时严禁破坏防腐层，采用尼龙编织吊带吊装。管道安装前，按设计图纸先安装三通及承插口，后按实际长度安装凑合节。 2、管内支撑的切割及打磨 不得在安装前切割管内支撑，防止应力变型，待吊装就位后点焊固定以后再切除支撑，切割尽量保证与内壁齐平，切割后用磨光机打磨平整光滑，以便涂刷防腐材料。 3、管件底部支撑结构 吊装前先尺量管件底部至基础面高度，用钢管事先焊好支撑架，支撑钢管顶部用木楔调整高低， 4 “V” 5 6 7 网片，再用M10水泥砂浆喷涂厚20mm。 8、钢制承插口安装时，严格注意不得损伤胶圈。钢制承插口与混凝土管连接处，经监理工程 师检验合格后，用水泥砂浆将接口间隙封堵并抹平。 9、防腐施工完毕后及时封堵。钢管安装完毕后，平面轴线位置偏差允许值为30mm，高程差 允许值为±20mm。 10、无损探伤检测 本工程设计图纸中无具体要求，故按不小于10%的焊缝数量进行检测。
检测方法：超声波，超声波具有较高的灵敏度，尤其对裂纹更为灵敏，具有探伤周期短、安全等优点。 11、焊接钢板抗拉试验：在现场焊接330mm*30mm的钢板2组，送相关检测机构进行抗拉检验， 合格后再进行现场施工。 12、焊接返修 经检验，焊缝内部或表面发现有裂纹时，先召集相关技术人员和焊工进行分析，找出原因，在制订相应措施后，方可补焊。经检测为焊缝内部裂纹时，先用碳弧刨将缺陷清除并用砂轮 1、 2、 3、 4 5 6、加强成品保护意识，管道施工时，工具应放在工具包内，并注意切割下料时，采取防护措施， 严禁管子头及焊渣等直接掉至地面。 7、按照施工布置图，设置现场临时库房、合理规划现场施工机具和设备、材料的布置，并放置整 齐。 8、立体交叉作业过程中，应相互照应，应保管好工器具和施工用料，以免下落。 9、各班组每天完工后，应清理好各自使用的机具材料和作业区。工程竣工时彻底清扫装置区，以 干净美观的环境交给业主。
臧圩河导流工程 管 道 焊 接 技 术 交 底 2016年3月
排水管道（焊接钢管）施工方案技术交底 一、施工准备 （一）作业条件： 1、明装托、吊干管安装必须在安装层的结构顶板完成后进行。沿管线安装位置的模板 及杂物清理干净，托吊卡件均已安装牢固，位置正确。 2、立管安装应在主体结构完成后进行。每层均应有明确的标高线。 （二）材料要求： 1、焊接钢管无锈蚀，管材不得有弯曲、锈蚀重皮及凹凸不平等现象。管件无偏扣、乱 扣、丝扣不全或角度不准现象。管材及管件均应有出厂合格证及其他相应质量证明材料。 2、防锈漆、调和漆必须有出厂合格证。 （三）主要机具： 1、机具：电焊机、套丝机、电钻、电锤、砂轮机、试压泵等。 2、工具：手锤、压力案、管钳等。 3、其它：钢直尺、水平尺、角尺、小线等。 二、质量要求 1、管道支（吊、托）架及管座（墩）的安装应符合以下规定：构造正确，埋设平正牢 固，排列整齐，支架与管子接触紧密。 检验方法：观察和用手扳检查。 2、管道及金属支架涂漆应符合以下规定：油漆种类和涂刷遍数符合设计要求，附着良 好，无脱皮、起泡和漏涂，漆膜厚度均匀，色泽一致，无流淌及污染现象。 检验方法：观察检查。 3、允许偏差项目 室内排水管道安装的允许偏差和检验方法
三、工艺流程 安装准备→孔洞预留→预制加工→卡架安装→管道安装→水泵安装→试压→防腐 四、操作工艺 （一）预制加工： 按设计图纸画出管道分路、管径、变径、预留管口，阀门位置等草图，在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工，使用专用工具垂直切割管材，切口应平滑，无毛刺；清洁管材与管件的连接部位，避免沙子、灰尘等损害接头的质量。 （二）焊接连接： 1、焊接工艺应遵照已批准的焊接工艺规程执行。
兰州市七里河区脱贫攻坚农村饮水安全巩固提升工程（六标段) 管道安装专项施工方案 审定: 审核: 编制 : 甘肃正德工程建设集团有限公司 二0一八年八月
目录 第一节编制依据 第二节工程概况 第三节管道安装工程 第四节安全技术措施 第五节环境保护措施 第六节安全管理措施 第七节施工现场临时用电安全措施
第一节编制依据 1、依据招标文件、设计图纸。 2、依据我公司有关项目施工工程质量、技术、安全等管理文件。 3、依据施工现场踏勘情况。 4、依据我公司同类工程的施工综合经验。 5、依据我公司对工程的施工总体部署和管理目标。 6、依据我公司的技术力量、机械设备条件。 7、依据国家现行建筑、水利水电工程施工技术规范、规程和标准。 8、依据《中华人民共和国建筑法》、《中华人民共和国投标法》。 9、依据《甘肃省工程建设施工招投标管理办法》。 10、《给水排水工程管道施工规范》。 11、《兰州市七里河区脱贫攻坚农村饮水安全巩固提升工程（六标段)施工组织设计》。 第二节工程概况 1、项目建设内容 闸阀井 23 座、上水压力管道、配水管道等；详见工程量清单。 2、项目所在地环境地理概况 位置境域 七里河区系甘肃省会兰州市辖区。位于市区中南部，东与城关区交界，东南和榆中县接壤，南与临洮县接壤，西邻西固区、永靖县，北临黄河。地理坐标为东经103°36''一103°54'54''，北纬 35°50'32''—36°06'12''，东西长21公里，南北宽 33 公里，面积397.94 平方公里。 地貌 七里河区地处黄河南岸，地势南高北低，平均海拔 2321 米。南部为石质山地，山高、谷深、坡陡，岩石裸露，双嘴山最高海拔 3004 米，黄河谷地海拔1500米。 气候 区境内属大陆性半干旱气候。主要特征是：四季分明，冬夏长，春秋短。雨热同季，垂直气候变异显著。气温、热量、光照，随海拔由南向北升高；降雨量由南到北降低。 3、质量、安全、环境、工期目标指标 质量目标：工程质量一次验收合格率达到 100%，坚决杜绝不合格工程，达到国家验收规范规定的合格等级。 安全目标：确保无重大安全事故发生。 环境目标：确保尽量少破坏施工地段植被，灰尘控制至最低，较低影响沿线居民生活。 工期目标：根据招标文件要求及我公司拟投入本工程的技术力量和装备水平，拟定于2018 年 08 月 8 日，计划竣工日期为 2018 年 10 月 30 日，工期115日历天。
不锈钢管焊接工艺及热处 理模板 1
不锈钢管焊接工艺及热处理 [我的钢铁] -02-03 15:10:20 不锈钢管热处理 不锈钢管热处理国外普遍采用带保护气体的无氧化连续热处 理炉, 进行生产过程中的中间热处理和最终的成品热处理, 由于能够获得无氧化的光亮表面, 从而取消了传统的酸洗工序。这一热处理工艺的采用, 既改进了钢管的质量, 又克服了酸洗对环境的污染。 根据当前世界发展的趋势, 光亮连续炉基本分为三种类型: ( 1) 辊底式光亮热处理炉。这种炉型适用于大规格、大批量钢管热处理, 小时产量为1.0吨以上。可使用的保护气体为高纯度氢气、分解氨及其它保护气体。能够配备有对流冷却系统, 以便较快地冷却钢管。 ( 2) 网带式光亮热处理炉。这种炉型适合于小直径薄壁精密钢管, 小时产量约为0.3-1.0吨, 处理钢管长度可达40米, 也能够处理成卷的毛细管。 2
( 3) 马弗式光亮热处理炉。钢管装在连续的把架上, 在马弗管 内运行加热, 能以较低的成本处理优质小直径薄壁钢管, 小时产量 约在0.3吨以上。 不锈钢焊管工艺技术——氩弧焊 不锈钢焊管要求熔深焊透, 不含氧化物夹杂, 热影响区尽可能小, 钨极惰性气体保护的氩弧焊具有较好的适应性, 焊接质量高、 焊透性能好, 其产品在化工、核工业和食品等工业中得到广泛应用。 焊接速度不高是氩弧焊的不足之处, 为提高焊接速度, 国外研 究开发了多种方法。其中由单电极单焊炬发展采用多电极多焊炬 的焊接方法在生产中应用。70年代德国首先采用多焊炬沿焊缝方向直线排列, 形成长形热流分布, 明显提高焊速。一般采用三电极 焊炬的氩弧焊, 焊接钢管壁厚S≥2mm, 焊接速度比单焊炬提高3-4倍, 焊接质量也得以改进。氩弧焊与等离子焊组合能够焊接更大壁厚的钢管, 另外, 在氩气中5-10%的氢气, 再采用高频脉冲焊接电源, 也可提高焊接速度。 多焊炬氩弧焊适用于奥氏体和铁素体不锈钢管的焊接。 不锈钢焊管工艺技术——高频焊 3
镀锌焊接钢管施工组织设计 一、施工工艺 测量放线→沟槽开挖→管道焊接→探伤试验→焊口防腐→电火开花检测→管沟回镇→警示带敷设→管道吹扫、试压→竣工验收 二、管道组焊连接 1、管道组焊 （1）施工前，应对参加管道焊接的焊工按（GBJ236—82）焊工资格考试要求进行考试，考试合格后，须持上岗证方可施焊，然后制订详细的焊接工艺指导书，并对焊接工艺进行评定。 （2）组焊中，必须按焊接工艺规程及焊接工艺指导书中进行施焊，并执行（CJJ33—89）的规定。 （3）组焊过程中要做好焊工钢印号、焊口编号等详细的焊接施工记录，为编制竣工资料做好准备。 2、管道焊接完成后，应对焊口进行X射线探伤。检验的方法和质量分级标准应符合现行有关规定，拍片率为30%，争取合格率为100%。一级片为80%。 3、沟槽开挖 3.1沟槽开挖与管道组焊可同时进行，采取人工和机械两种开挖方式。开挖前须按图进行放线。 3.2沟槽开挖后，须经质检人员按标准检查合格，并做好管沟开挖记录方能下管。 4、管道防腐 本工程所用管材，由于出厂前已对除焊口外的管段按设计要求进行了防腐，现场防腐施工主要是对管道在装卸、运输、排管下沟时防腐曾损伤部位进行补伤及对
焊口的防腐。防腐前应对焊缝进行清污除锈，露出金属本色，按照防腐操作规程进行防腐。防腐完毕下沟前要对所有焊口及全部管道进行全方位电火花检测，下沟后回填前应再做一次电火花检测，按规范要求合格并经监理方认可后，方能回填。 5、管道下沟及回镇 5.1采用塔架下管和吊车下管两种方式，下管时，应做好防腐层的保护，使用尼龙丝专用吊装带进行吊装。管道高程及中心位置应符合图纸设计要求，管道应边敷设边回填，土方分层回填密实度符合施工规范及设计要求。土方回镇至管顶0.3m处时，应在管道正土方铺设警示带。 5.2沟槽的回填应先填实管底，再同时投填管道两侧，然后回填至管顶以上0.5m 处(未经检验的接口应留出)。如沟内有积水，必须全部排尽后，再行回填。沟槽未填部分在管道检验合格后及时回填。 5.3沟槽的支撑应在保证施工安全的情况下，按回填进度依次拆除，拆除挡板桩后，应以砂土填实缝隙。 5.4管道两侧及管顶以上0.5m内的回填土，不得含有碎石、砖块、垃圾等杂物。距管顶0.5米以上部分回填不得有大于要求的碎石等硬物。 5.5回填土应分层夯实，每层厚度0.15—0.2m，管道两侧及管顶以上0.5m内的填土必须人工夯实。 5.6回填土应分层检查密实度。沟槽各部位的密实底应符合下列要求： （1）胸腔填土（I）95% （2）管顶以上0.5m范围内（II）90% （3）管顶0.5m以上至地面（III） 6、管道的吹扫和试压
