光发射机、光接收机的安装与调试

CATV光发射机、光接收机的安装与调试

光纤传输系统的光发射机和光接收机,应按以下步骤安装与调试。

一、光发射机的安装与调试

1.光发射机应安放在通风良好的位置,周围应留有足够的散热空间,

光发射机外壳应接上安全地线。

2.光发射机电源插头应插入具有自动稳压电源输出的防雷电源插座

上。

3.从CATV 前端来的多频道RF 激励信号,用75 - 5 电缆跳线,接入

光发射机。根据光发射机的设备型号不同，调整适合光发射机的前端信号强度，一般不低于80DB。若前端激励信号过强,可插入一个(0～15) DB 的可调衰减器,接入光发射机,因所需的RF驱动电平要求不同,用可调衰减器进行调节。

4.光发射机的光功率输出端口,用FC/APC 跳线连接光分路器输入

端。分光路的输出端尾纤与光缆熔接,请确认光纤接头是FC/APC 形式。

二、光发射机通电前的系统检查

1.在前端用1 台光源从光分路器输入, 这是检查光纤传输网络是否

连接好,光功率损耗是否正常。

2.检查光分路器、熔接头、活接头FC/APC 尾纤的连接是否正常。

3.检查光发射机接地是否可靠,供电电源是否正常,有无防雷措施。最

好接有防雷插座。

4.检查RF 激励信号电平是否正常。

5.检查光发射机钥匙开关,应放置在“关”位置。

三、光发射机通电时测试

1.将检查完的RF 激励信号接入光发射机RF 信号输入端。同时

将光发射机的输出FC/APC 跳线从分光路输入端拔出。

2.打开光发射机钥匙开关,检查光发射机面板上的各个指示是否

正常, (绿灯亮) ,若红灯亮即为报警信号。

3.检查无误后,将光发射机关机,把光发射机输出光纤尾纤接入光

分路器输入端,即接通光发射机至光纤传输系统。

4.将光发射机再次开机，把光发射机钥匙开关置于“开”状态,在前

面板LCD 显示器可显示是否正常。

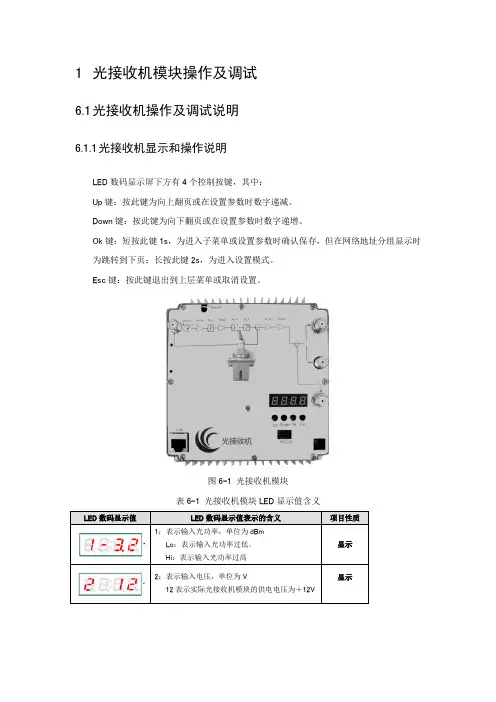

四、光接收机的安装与调试

1.室内型光接收机应安装于机柜中,机柜、光接收机及供电电源

要统一安全接地。

2.光接收机交流电源插头插入防雷插座。

3.光缆与光节点接续盒、光接收机连接:将光缆中光纤与光节点

盒输入端FC/APC 跳线连接,再连接光节点盒输出与光接收机

输入端。

4.光接收机主输出口接入同轴电缆主干网。测试信号强度，若信

号强度在100DB左右，则不需要再接放大器，光接收机本身有放大信号功能。

5.先检查施工现场的供电情况是否正常,然后接通光接收机电源,

机内电源指示灯应亮,两个绿色LED灯亮表示光输入功率及RF 输出功率正常,红色灯亮表示过载报警。
