简析硅溶胶浓缩使用超滤膜
硅溶胶生产的浓缩阶段,是一项耗能大、周期长的工艺环节。传统的浓缩手段,一般采用减常压法脱水,使之得到所需浓度的硅溶胶。
从硅溶胶所表现出的pH值不同，硅溶胶又分为碱性硅溶胶和酸性硅溶胶。它们都是重要的精细化工产品，具有不同的重要用途：如碱性硅溶胶在精密铸造，外墙涂料等领域应用;酸性硅溶胶在彩色显象管、胶体铅酸蓄电池，以及从国外引进的静电植绒技术上应用等。

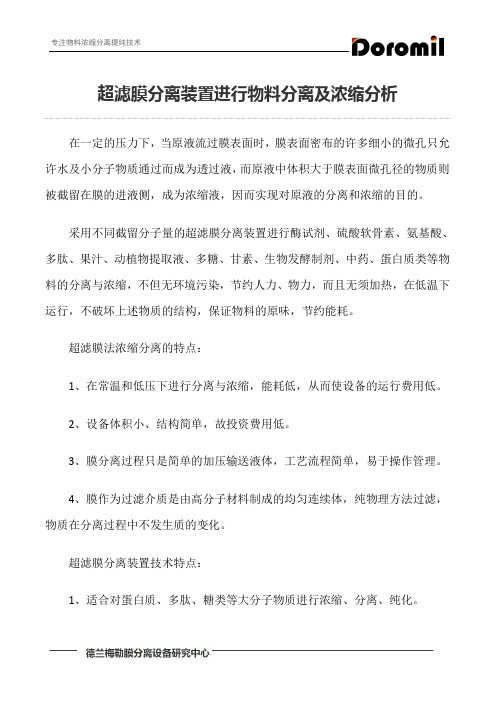

超滤膜浓缩法的单位产量能耗较低,周期较务短,设备投资较少,因而是一项降低产品成本、提高产品质量的有效途径。
超滤法是一种较为先进的制备硅溶胶的方法。超滤法就是用超滤器进行浓缩。超滤器跟过滤器不同，超滤器所用的超滤膜只允许水及可溶性的盐通过，不允许溶胶颗粒通过。可见该方法比较有效，它不仅能除去稀溶胶中的水分，而且还能除去少量的离子或易溶物。但是不允许在超滤膜上有滤饼或沉淀物出现，所以必须在不断搅拌下进行超滤。超滤能否按预想的目的进行，关键是要有适用的超滤膜。
