机电一体化是在机械的主功能、动力功能、信息处理功能和控制功能上引进微电子技术,并将机械装置与电子装置用相关软件有机结合而构成系统的总称。 机电一体化技术是建立在机械技术、微电子技术、计算机和信息处理技术、自动控制技术、传感与测试技术、电力电子技术、伺服驱动技术、系统总体技术等现代高新技术群体之上的一种高新技术。 机电一体化的目的是使产品具有多功能、高效率、高智能、高可靠性，同时又能省材料、省能源，并使产品向轻、薄、细、小、巧的方向发展，以不断满足人们的多样化要求和生产的省力化、自动化需求。 机电一体化产品举例:机械制造及数控设、自动生产线、办公自动化设备汽车、机器人、医疗仪器及设备、家用电器、航空航天设备等电子打字机、复印机、传真机机电一体化产品一般都具有五种内部功能，即主功能、动力功能、检测功能，控制功能和构造功能。 机电一体化的基本结构要素：(1)机械本体(2)动力源(3)检测与传感装置(4)控制与信息处理装置(5)执行机构。 机电一体化产品的可分为以下三种（1）功能附加型（2）功能替代型（3）机电融合型 机电一体化设计的关键技术（1）机械技术（2）计算机与信息处理技术（3）检测与传感器技术（4）自动控制技术（5）伺服驱动技术（6）系统总体技术。 检测系统的功用：对系统运行中所需的自身和外界环境参数及状态进行检测,将其变成系统可识别的电信号,传递给信息处理单元。 检测系统的组成：传感器及相应的信号检测与处理电路构成机电一体化产品的检测系统。检测系统的基本要求特性：⑴灵敏度及分辨率。系统的绝对灵敏度S=Δy/Δx。⑵精确度。表示检测系统所获得的检测结果与被测量真值的一致程度。⑶系统的频率响应特性——要求快速响应（4）稳定性——避免或减小漂移5）线性特性——用非线性度来表示⑹静、动态特性好 在设计检测系统时应如何选择灵敏度、精确度等指标? 答：（1）分辨率是指系统能检测到的被检测量的最小变化，一般情况下，系统灵敏度越高，其分辨率就越强，而分辨率高也意味着系统具有高的灵敏度。（2精确度。表示检测系统所获得的检测结果与被测量真值的一致程度。注意：①在设计检测系统时，应尽可能保持各环节具有相同或相近的精确度。②若不能保持各环节具有相同的精确度，应该按前面环节精度高于后面环节的原则布置系统③选择一个检测系统的精确度，应从检测系统的最终目的和经济情况两方面综合考虑。 检测系统设计的主要方法是实验分析法，即理论分析和计算与实验测试相结合的方法。 检测系统设计的步骤1设计任务分析2系统方案选择3系统构成框图设计4环节设计与制造5总装调试及实验分析6系统运行及考核 2、典型模拟信号检测系统由哪几部分组成？各部分的功能是什么？对信号调制的作用是什么？ 传感器：相当于人的感官，直接感受被检测量。 基本检测电路：（C、R、L）（U、Q、I） 放大器：传感器的微弱信号进行适当放大。 转换电路：将放大后的电信号进行适当的预处理，并将其转换为信息系统可以接受的数字信号。A/D。 解调器：用于将已调制信号恢复成原有形式 接口电路：接口电路负责检测系统与信息处理系统的连接，一方面接受信息处理系统的控制，另一方面将检测系统的信号传给信息处理系统。
填空题 1. 机电一体化技术的内涵是微电子技术和机械技术渗透过程中形成的一个新概念。 2. 机电一体化系统（产品）是机械技术和微电子技术的有机结合。 3. 工业三大要素是物质、能量、信息；机电一体化工程研究所追求的三大目标是：省能源、省资源、智能化。 4. 机电一体化研究的核心技术是接口问题。 5. 机电一体化系统（产品）构成的五大部分（或子系统）是：机械系统、电子信息处理系统、能源系统、传感信息系统、执行控制系统。 6. 机电一体化接口按输入/输出功能分类机械接口、物理接口、信息接口、环境接口。 7. 机电一体化系统（产品）按设计类型分为：开放性设计、适应性设计、变异性设计。 8. 机电一体化系统（产品）按机电融合程度分为机电一体化系统（产品）按机电融合程度分为：机电互补法、机电结合（融合）法、机电组合法。 9. 机电一体化技术是在机械的主功能、动力功能、信息功能、控制功能基础上引入微电子技术，并将机械装置与电子装置用相关软件有机地结合所构成系统的总称。 10.机电一体化系统实现三大功能应具有的两大重要特征（转换作用方式）： 以能源转换为主和以信息转换为主。 11. 丝杠螺母机构的基本传动形式有：螺母固定丝杆转动并移动、丝杆转动螺母移动、螺母转动丝杆移动、丝杆固定螺母转动并移动四种形式种形式。 12. 滚珠丝杠副按螺纹滚道截面形状分为单圆弧和双圆弧两类；按滚珠的循环方式分为外循环和内循环两类。 13. 滚珠丝杠副轴向间隙调整与预紧的基本方法有：双螺母螺纹预紧调整、双螺母齿差预紧调整、双螺母垫片调整预紧、弹簧自动调整预紧四种方式。14. 滚珠丝杠副常选择的支承方式有：单推——单推式、双推——双推式、双推——简支式、双推——自由式。 15. 机电一体化系统（产品）常用齿轮传动形式有定轴轮系、行星轮系和谐波轮系三种形式三种形式。 16. 在机电一体化系统机械传动中，常用的传动比分配原则有：重量最轻原则、转动惯量最小原则、传动精度最优原则等。 17. 常用导轨副的截面形式有：三角形导轨、矩形导轨、燕尾形导轨、圆形导轨四种形式。 18. 导轨刚度主要指：结构刚度、接触刚度和局部刚度。 19. 机电一体化系统（产品）中，常可选择的执行元件：电磁式、液压式、气压式和其他形式的执行元件。 20. 电动机的工作特性分为恒转矩工作和恒功率工作两个阶段，其转折点的转速和功率分别称为：额定转速和额定功率；伺服电动机用于调速控制时，应该工作在恒转矩工作阶段。 21. 步进电机按转子结构形式可分为：反应式（变磁阻式）步进电机、永磁式步进电机、混合式步进电机三种。 22. 步进电机的工作方式有：单拍工作方式和倍拍工作方式。
习题三（盐城工学院B机电081） 1.机电一体化系统中的机械装置包括那些内容？ 主要包括传动、支承、导轨等 2.机电一体化传动系统有哪几种类型？各有什么作用？ (1) 齿轮传动是机电一体化系统中常用的传动装置，它在伺服运动中的主要作用是实现伺服电机与执行机构间的力矩匹配和速度匹配，还可以实现直线运动与旋转运动的转换。(2) 螺旋传动是机电一体化系统中常用的一种传动形式。它是利用螺杆与螺母的相对运动，将旋转运动变为直线运动(3) 滑动摩擦导轨直线运动导轨的作用是用来支承和引导运动部件按给定的方向作往复直线运动滚动摩擦导轨是在运动件和承导件之间放置滚动体（滚珠、滚柱、滚动轴承等），使导轨运动时处于滚动摩擦状态。 3.齿轮传动间隙对系统有何影响？有那些方法可以消除该因素引起的系统误差？ （1）偏心轴套调整法(2) 双片薄齿轮错齿调整法(3) 垫片调整法(4) 轴向压簧调整法 (5) 周向弹簧调整法 4.消除直齿间隙的常用方法有哪些？各有什么特点？ 偏心轴套调整法: 这种方法结构简单，但侧隙调整后不能自动补偿。双片薄齿轮错齿调整法: 这种错齿调整法的齿侧间隙可自动补偿，但结构复杂。 5.导向机构都有哪几种类型？各有什么特点？ 滑动摩擦导轨的运动件与承导件直接接触。其优点是结构简单、接触刚度大；缺点是摩擦阻力大、磨损快、低速运动时易产生爬行现象。 滚动摩擦导轨是在运动件和承导件之间放置滚动体（滚珠、滚柱、滚动轴承等），使导轨运动时处于滚动摩擦状态。滚动导轨的特点是：①摩擦系数小，并且静、动摩擦系数之差很小，故运动灵便，不易出现爬行现象；②定位精度高，一般滚动导轨的重复定位误差约为0.1～0.2μm，而滑动导轨的定位误差一般为10～20μm。因此，当要求运动件产生精确微量的移动时，通常采用滚动导轨；③磨损较小，寿命长，润滑简便；④结构较为复杂，加工比较困难，成本较高；⑤对脏物及导轨面的误差比较敏感。液体静压导轨的优点是：①摩擦系数很小（起动摩擦系数可小至0.0005），可使驱动功率大大降低，运动轻便灵活，低速时无爬行现象；②导轨工作表面不直接接触，基本上没有磨损，能长期保持原始精度，寿命长；③承载能力大，刚度好；④摩擦发热小，导轨温升小；⑤油液具有吸振作用，抗振性好。 静压导轨的缺点是：结构较复杂，需要一套供油设备，油膜厚度不易掌握，调整较困
浅论机电一体化的创新及发展方向 由于受传统机械理念的影响和约束，我国在机电一体化的应用方面始终存在着一系列的问题，机电一体化技术并没有完全改变传统机械的弊端，因此，不断的改革并且创新机电一体化已经成为了目前我们所面临的主要问题之一。为了更好的实现机电一体化的创新，我们必须要不断的发展新技术，加大对于机电一体化技术创新的资金投入力度。 标签：机电一体化；创新；发展方向 一、机电一体化的发展现状 当今，世界上的经济竞争十分的激烈，我国在工业制造方面面临着巨大的挑战，只有将我国的机电一体化技术融入到工业行业的制造中，才会提高我国科技的技术含量，打破传统的工业行业中存在的成本高、技术含量较低的不良现象。机电一体化的发展经历了三个重要的时期。最初的阶段是简单的机械与电子的融合，在机电一体化的最初阶段人们只是具有了电子与机械相结合来运用的简单的构想，只是停留在理论思想方面并没有采取一定的措施来实现电子与机械的相互融合。第二段时期主要是技术的发展阶段。这个阶段出现了很多的理论思想，虽然电子技术随着社会的快速发展也取得了一定的进展，但是把理论思想应用在实践中也仍然不能实现电子技术与机械技术的相互融合。第三阶段就是电子技术朝着智能化的发展方向而发展。当今社会，我国的科学技术得到迅速的发展。计算机信息技术、红外线感应技术等无不在提醒着我们这是一个智能化的世界。计算机信息技术、红外线感应技术在一定程度上推动了机电一体化技术的发展，为机电一体化提供了相应的知识理论。目前，机电一体化在社会市场经济的刺激下已经实现了在各个行业中的应用。 二、机电一体化的创新 （一）机电一体化产品功能的创新 在机电一体化的技术支持下，产品的功能更加多样化和丰富化，即使是单一的产品由于功能的多样化，从而实现了能够满足客户全方位需求的目标。机电一体化产品功能创新的投入资金规模相对来说较小，商家只需要将很少一部分的资金投入于扩大机电一体化的使用范围，那么企业就可以实现智能化生产的目标，从而在市场中提高企业的市场份额。总之，机电一体化产品功能的创新是社会发展的需要，这更是社会层面的需求。 （二）产品结构的创新 产品结构的创新是产品创新的一项非常重要的内容。机电一体化产品在产品设计的过程中，就需要进行产品结构上的创新。产品结构的创新主要体现在传动方式、物理机械结构、动力装置以及周边设备搭接形式等方面的创新。对于产品
1. 机电一体化的定义。 机电一体化技术是从系统工程观点出发，应用机械、电子、信息等有关技术，对它们进行有机的组织和综合，实现系统整体的最佳化。 2. 简述机电一体化系统的组成及各组成部分的功能。 机电一体化系统的组成：A机械本体、B动力单元、C传感检测单元、 D执行单元、E驱动单元、F控制及信息处理单元这六部分组成。 各成分的功能如下： 1、机械本体：使构造系统的各子系统、零部件按照一定的空间和时间关系安置（装配连接）在一定位置上，并保持特定的关系。 2、动力单元：按照机电一体化系统的控制要求，为系统提供能量和动力以保证系统正常运行。 3、传感检测单元：对系统运行过程中所需要的本身和外界环境的各种参数及状态进行检测，并转换成可识别信号，传输到信息处理单元，经过分析、处理后产生相应的控制信息。 4、执行单元：根据控制信息和指令在驱动单元的驱动下完成所要求的动作。 5、驱动单元：在控制信息作用下，在动力单元的支持下，驱动各种执行机构（执行单元）完成各种动作和功能。 6、控制及信息处理单元：将来自各传感器的检测信息和外部输入命令进行集中、存储、分析、加工，根据信息处理结果，按照一定的程序发出相应的控制信号，通过输出接口送往驱动单元和执行机构，控制整个系统有目的地运行。 3. 机电一体化系统有哪些设计方法？分别举例。 机电一体化系统有以下三种设计方法：
A.取代法，如用电气调速系统取代机械式变速机构等； B.整体设计法，如某些激光打印机的激光扫描镜； C.组合法，如设计数控机床时使各个单元有机组合融为一体。 4. 转动惯量、刚度、阻尼的折算公式。 另附资料。 5. 传动链精度对开环伺服系统、闭环伺服系统精度的影响。 开环伺服系统中，传动链的传动精度不仅取决于组成系统的单个传动件的精度，还取决于传动链的系统精度。 闭环伺服系统中的传动链，虽然对单个传动件的精度要求可以降低，但对系统精度仍有相当高的要求，以免在控制时因误差随机性太大不能补偿。 6. 举例说明缩短传动链的三种方式。 A. 伺服电动机； B.直线电机； C.电主轴。 7. 简述传动系统的转动惯量、摩擦、阻尼比、刚度、谐振频率、间隙对机电一体化系统性能的影响。 1、转动惯量：在满足系统刚度的条件下，机械部分的质量和转动惯量越小越好。转动惯量大会使机械负载增大，系统响应速度变慢，灵敏度降低，固有频率下降，容易产生谐振。同时，转动惯量增大会使电器驱动部分的谐振频率降低而阻尼比增大。 2、摩擦：引起动态滞后和稳态误差，同时还会造成低速爬行。 3、阻尼比：实际应用中一般取0.4--0.8的欠阻尼，既能保证振荡在一定的范围内过渡过程比较平稳、过渡过程时间较短，又具有较高的灵敏度。 4、刚度：对于伺服系统的失动量来说，系统刚度越大，失动量越小，对于伺
------单选 滚珠丝杠螺母副结构类型有外循环插管式和_________等类型. 收藏 A. 内循环反向器式 B. 外循环反向器式 C. 内、外双循环 D. 内循环插管式 回答错误!正确答案： B PWM指的是________. 收藏 A. 计算机集成系统 B. 可编程控制器 C. 机器人 D. 脉宽调制 回答错误!正确答案： D 检测环节能够对输出进行测量,并转换成比较环节所需要的量纲,一般包括传感器和_______. 收藏 A. 转换电路 B. 调制电路 C. 控制电路 D. 逆变电路 回答错误!正确答案： A 下列关于机电一体化的说法中正确的是________. 收藏 A. 机电一体化设计主要是指产品的设计,不需要系统论方面的知识 B. 机电一体化技术是由传统机械技术及电子技术两方面技术构成 C. 机电一体化是指机电一体化技术,而不包含机电一体化产品 D. 机电一体化技术是以机械为主体 回答错误!正确答案： D 伺服控制系统一般包括控制器、被控对象、执行环节、比较环节和_________等个五部分.
收藏 A. 换向结构 B. 检测环节 C. 存储电路 D. 转换电路 回答错误!正确答案： B 电压跟随器的输出电压________输入电压. 收藏 A. 大于等于 B. 大于 C. 小于 D. 等于 回答错误!正确答案： D 滚珠丝杠螺母副结构类型有两类:外循环插管式和________. 收藏 A. 内循环反向 B. 内循环插管式 C. 外循环反向器式 D. 内、外双循环 回答错误!正确答案： A 受控变量是机械运动的一种反馈控制系统称________. 收藏 A. 伺服系统 B. 工业机器人 C. 顺序控制系统 D. 数控机床 回答错误!正确答案： A 下列关于机电一体化系统的伺服系统稳定性说法中错误的是________. 收藏 A.

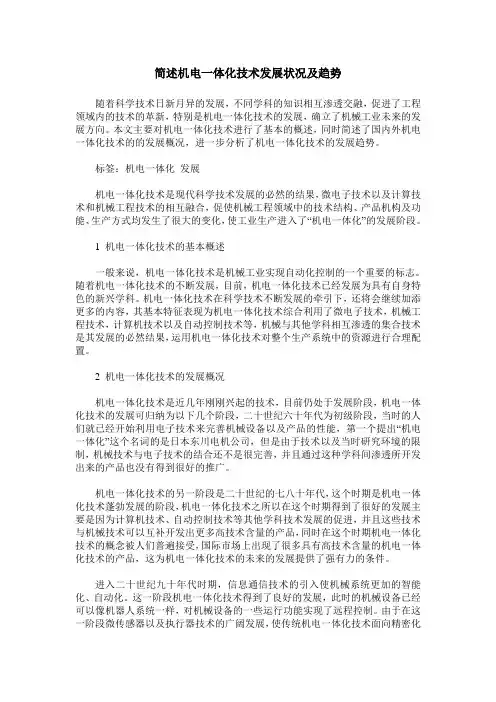

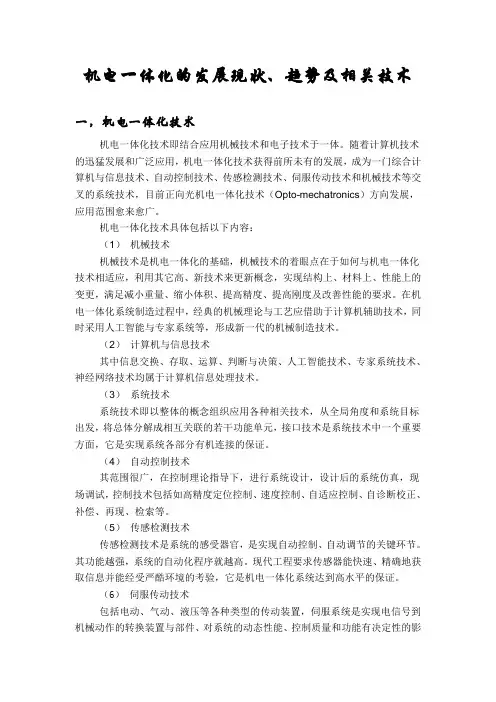

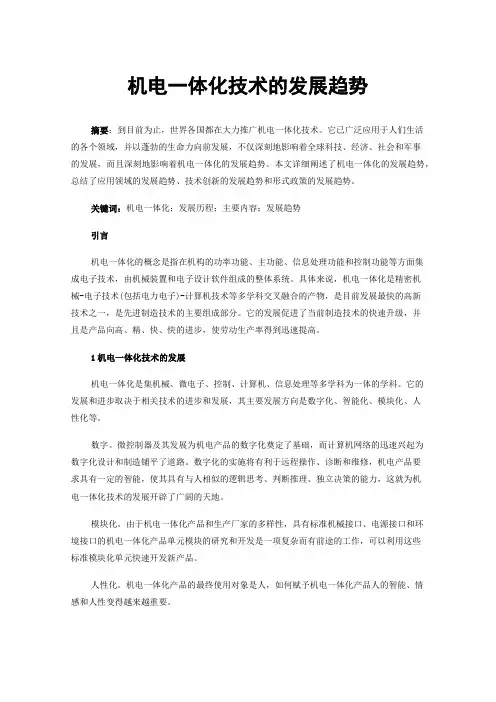

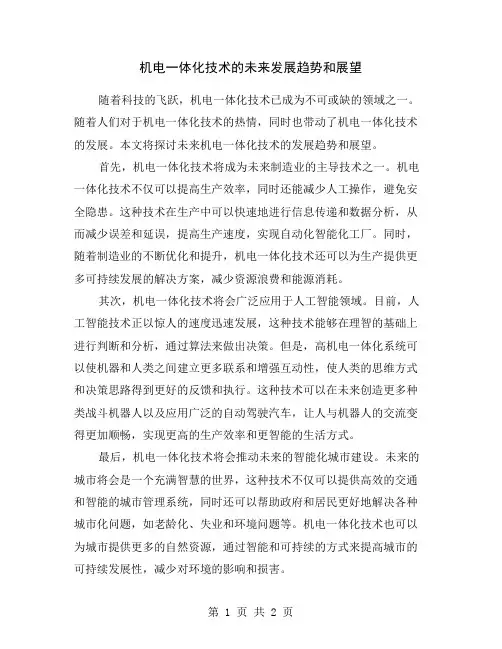

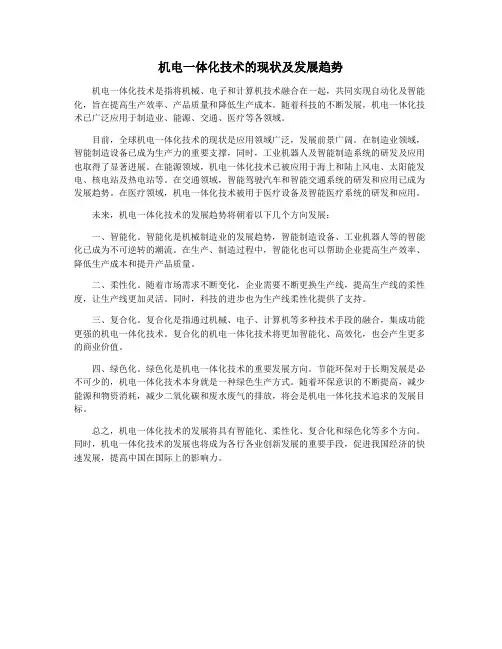

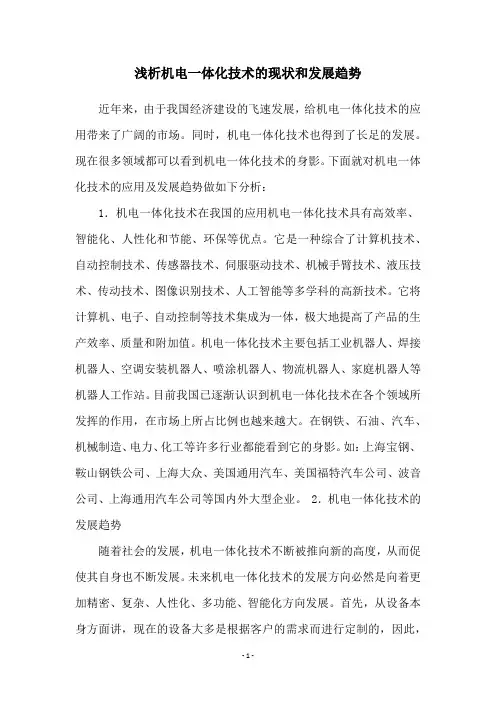

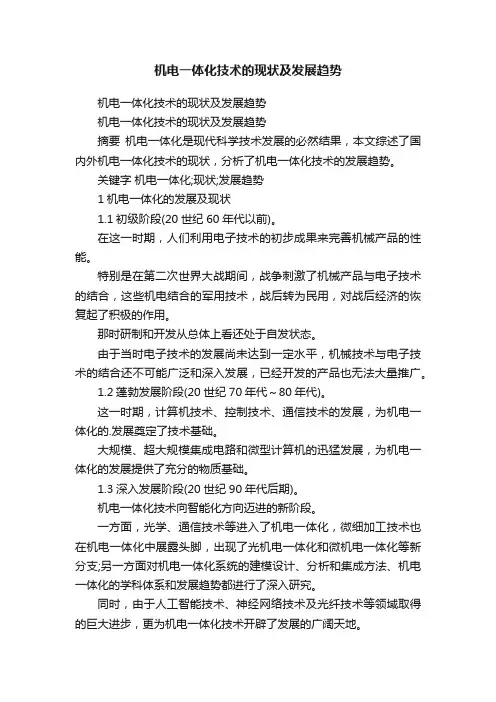

机电一体化的发展历程与趋势 摘要：机电一体化概要“机电一体化”是指在机构的主功能、动力功能、信息处理功 能和控制功能上引进电子技术，将机械装置与电子化设计及软件结合起来所构成的系统的总称。因此，“机电一体化”涵盖“技术”和“产品”两个方面。 目前，我国从事“机电一体化”研究开发及生产的单位很多，并且各自都有一套自己的发展策略。因此，建议各主管部门责成有关单位在进行深入调查研究、科学分析的基础上，制定出统管全局的“机电一体化”研究、开发、生产计划和规划，避免开发上重复，生产上撞车! 关键词：数控机床，机器人，汽车电子化产品，机电一体化，工作任务 核心提示： 现代科学技术的不断发展,极大地推动了不同学科的交叉与渗透,工程领域的技术改造与革命。在机械工程领域,由于微电子技术和计算机技术的迅速发展及其向机械工业的渗透所形成的机电一体化,使机械工业的技术结构、产品结构、功能与构成、生产方式及管理体系发生了巨大变化,使现代科学技术的不断发展,极大地推动了不同学科的交叉与渗透,工程领域的技术改造与革命。在机械工程领域,由于微电子技术和计算机技术的迅速发展及其向机械工业的渗透所形成的机电一体化,使机械工业的技术结构、产品结构、功能与构成、生产方式及管理体系发生了巨大变化,使工业生产由“机械电气化”迈入以“机电一体化”为特征的发展阶段。 一、绪论 现代科学技术的不断发展，极大地推动了不同学科的交叉与渗透，并导致了工程领域的技术革命与改造。在机械工程领域，由于微电子技术和计算机技术的迅速发展及其向机械工业的渗透所形成的机电一体化，使机械工业的技术结构、产品结构、功能与构成、生产方式及管理体系发生了巨大变化，使工业生产由“机械电气化”迈入了“机电一体化”为特征的发展阶段。 二、机电一体化概要 “机电一体化”是指在机构的主功能、动力功能、信息处理功能和控制功能上引进电子技术，将机械装置与电子化设计及软件结合起来所构成的系统的总称。
机电一体化乃是在机械的主功能、动力功能、信息功能和控制功能上引进微电子技术，并将机械装置与电子装置用相关软件有机结合而构成系统的总称。 机电一体化系统由机械系统、信息处理系统、动力系统、传感检测系统、执行元件系统五个子系统组成。 全闭环系统、半闭环系统。 机电一体化的基本特征是给机械添加了“头脑”。 机电一体化系统必须具有一下三个“目的功能”：1、变换功能；2、传递功能；3、储存功能。 机电一体化系统设计的考虑方法通常有：机电互补法、融合（结合）法和组合法。 机电一体化系统的设计类型大致有以下三种：1、开发性设计；2、适应性设计；3、变异性设计。P13 并行工程与串行工程的差异就在于在产品的设计阶段就要按并行、交互、协调的工作模式进行系统设计，就是说，在设计过程中对系统生命周期内的各个阶段的要求要尽可能地同时进行交互式的协调。 丝杠螺母机构主要用来将旋转运动变换为直线运动或直线运动变换为旋转运动。 丝杠螺母机构的基本传动形式有：1、螺母固定、丝杠转动并移动（获得较高的传动精度）；2、丝杠转动、螺母移动（结构紧凑、丝杠刚性较好，适用于行程较大的场合。常用！！！）； 3、螺母转动、丝杠移动； 4、丝杠固定、螺母转动并移动。 滚珠丝杠副的螺纹滚道有单圆弧形和双圆弧形。滚道型面与滚珠接触点的法线与丝杠轴向的垂线间的夹角α称接触角，一般为45°。P26 滚珠的循环方式有内循环和外循环两种。外循环从结构上看有三种形式：1、螺旋槽式； 2、插管式； 3、端盖式。 基本导程Ph 。 滚珠丝杠副在有负载时，滚珠与滚道面接触点处将产生弹性变形。换向时，其轴向间隙会引起空回。这种空回是非连续的，既影响传动精度，又影响系统的稳定性。 调整预紧的方法：1、双螺母螺纹预紧调整式；2、双螺母齿差预紧调整式；3、双螺母垫片预紧调整式；4、弹簧式自动调整预紧式；5、单螺母变位导程预紧式和单螺母滚珠过盈预紧式。 常用轴承的组合方式：1、单推—单推式；2、双推—双推式；3、双推—简支式；4、双推—自由式（轴向刚度和承载能力低）。 当选定执行元件步距角α、系统脉冲当量δ和丝杠基本导程Ph 之后，其减速比i 应满足匹配关系为(360)h P i αδ= 。 各级传动比的最佳分配原则：1、重量最轻原则；2、输出轴转矩角误差最小原则；3、等效转动惯量最小原则。 谐波齿轮传动的传动比：P41 圆柱齿轮传动的齿侧间隙的调整方法：1、偏心套（轴）调整法；2、轴向垫片调整法； 3、双片薄齿轮错齿调整法。 间歇传动机构：1、棘轮传动机构；2、槽轮传动机构；3、蜗形凸轮传动机构。 机电一体化系统对导轨的基本要求是导向精度高、刚性好、运动轻便平稳、耐磨性好、温度变化影响小以及结构工艺性好等。 导向精度是指动导轨按给定方向作直线运动的准确精度。 导轨副的截面形状：1、三角形导轨（磨损后能自动补偿）；2、矩形导轨；3、燕尾形导轨；4、圆形导轨。
机电一体化复习题(附答案)
机电一体化复习题 一、名词解释 1机电一体化 2伺服控制 3闭环控制系统 4逆变器 5 SPWM 6单片机 7 I/O接口 8 I/O通道 9 串行通信 10直接存储器存取（DMA） 二、判断题： 1 在计算机接口技术中I/O通道就是I/O接口。 （×） 2 滚珠丝杆不能自锁。（√） 3 无论采用何种控制方案，系统的控制精度总是高于检测装置的精度。（×） 4 异步通信是以字符为传输信息单位。（√） 5 同步通信常用于并行通信。（×） 6 无条件I/O方式常用于中断控制中。（×）7从影响螺旋传动的因素看，判断下述观点的正确或错误 （1）影响传动精度的主要是螺距误差、中径误差、牙型半角误差（√） （2）螺杆轴向窜动误差是影响传动精度的因素（√）
（3）螺杆轴线方向与移动件的运动方向不平行而形成的误差是影响传动精度的因素（√）（4）温度误差是影响传动精度的因素（√） 三、单项选择题 1. 步进电动机，又称电脉冲马达，是通过（ B ）决定转角位移的一种伺服电动机。 A 脉冲的宽度 B 脉冲的数量 C 脉冲的相位 D 脉冲的占空比 2. 对于交流感应电动机，其转差率s的范围为（B）。 A.1 《机电系统设计》复习题 一、填空 1、机电一体化系统由机械系统（机构）、信息处理系统（计算机）、传感检测系统（传感器）、动力系统、执行元件系统等五个子系统组成。 2、机电一体化系统（产品）的设计类型大致有开发型设计、适应性设计和变异性设计等三种。 3、常用的机械传动部件有螺旋传动、齿轮传动、同步带传动、高速带传动、各种非线性传动部件等。 4、导向支承部件的作用是支撑和限制运动部件按给定的运动要求和规定的运动方向运动。 5、执行元件根据使用能量的不同，可以分为电动势、液压式和气压式等类型。 6、步进电动机是将电脉冲信号转换成机械角位移的执行元件。从励磁相数来分有三相、四相、五相、六相等步进电动机。 7、单片机应用系统中，常使用LED(发光二级管) 、CRT 和LCD(液晶显示器)作为显示器件。 8、工业机器人一般应由机械系统、驱动系统、控制系统、检测传感系统和人工智能系统等组成。 9、CNC机床按工艺用途分类可分为普通数控机床、机械加工中心、多坐标数控机床。 10、机电一体化系统设计的一般方法包括机电互补法、融合（结合）法、组合法。 11、机座或机架既起支承作用，承受其它零部件的重量及在其上保持相对的运动，又起基准作用，确保部件间的相对位置。 12、对伺服系统的基本要求有精度要求更高、可靠性更好、响应速度更快。 13、交流伺服电机消除“自转”现象的解决办法是。 14、两相交流伺服电动机的控制方法有三种：①幅值控制；②相位控制；⑧幅值—相位控制。机电一体化系统中应用较多的控制方法是。 15、步进电机步距角是指在一个脉冲作用下（即一拍）电动机转子转过的角位移，失调角是指转子轴上袈加一负载转矩时转子齿中心线与定子齿中心线所错过的电度角，最大静转矩是指失调角=正负90度。 16、按照校正装置在系统中的联接方法，可把校正分为有源校正和无源校正。 17、常用的执行元件是电气执行元件，其输入是电能，输出为机械能。 18、按刀具相对工件移动的轨迹分类，数控机床可分为点位控制数控机床、点位直线控 机电一体化复习知识总结（ML制作） 第一章绪论 1 Mechatronics机电一体化，由机械学与电子学组合而成。 2 机电一体化含有两方面内容，首先是机电一体化技术，其次是机电一体化产品。 3 机电一体化的目的是提高系统的附加值，即多功能、高效率、高可靠性、省材料 省能源。 4 机电一体化系统需解决的共性关键技术有检测传感技术、信息处理技术、伺服驱 动技术、自动控制技术、机密机械技术及系统总体技术。 5 机电一体化系统由机械系统（机构）、信息处理系统（计算机）、动力系统（动力 源）、传感检测系统（传感器）、执行元件系统（如电动机）等五个子系统组成。 6 构成机电一体化系统的要素或子系统之间必须能顺利的进行物质、能量与信息的交 换和传递。 7 机电一体化系统设计类型有开发性设计、适应性设计与变异性设计。 8 确定机电一体化系统目的功能与规格后，机电一体化技术人员利用机电一体化技术 进行设计、制造的整个过程为“机电一体化工程”。 9 机电一体化系统设计的现代设计方法，计算机辅助设计与并行工程、虚拟产品设 计、快速响应设计、绿色设计、反求设计、网络合作设计。 第二章机械系统部件的选择与设计 1 机械系统部件的设计要求低摩擦、短传动链、最佳传动比、反向死去误差少、高刚性。 2 机械传动部件实质上是一种转矩、转速变换器，其目的是使执行元件与负载之间在转矩与转速方面得到最佳匹配。 3 机电一体化发展要求传动机构不断适应精密化，高速化，小型、轻量化要求。 4 滚珠丝杠四种基本类型（1）螺母固定、丝杠转动并移动，（2）丝杠转动、螺母移动，（3）螺母移动、丝杠移动，（4）丝杠固定、螺母移动并转动。 5 滚珠丝杠副中滚珠的循环方式有内循环和外循环两种，内循环方式的滚珠在循环过程中始终与丝杠表面接触。 6 滚珠丝杠副轴向间隙的调整与预紧（1）双螺母螺纹预紧调整式，（2）双螺母齿差预紧调整式，（3）双螺母垫片调整预紧式，（4）弹簧式自动调整预紧式，（5）单螺母变位导程预紧式，（6）单螺母滚珠过盈预紧式。 7 四级齿轮传动系统总转角误差 =++++ 已知：四级齿轮传动系统，各齿轮转角误差为==…==0.005 rad,各级减速比相同，即==…==1.5。求： （1）该系统最大转角误差；（带入上式即可） （2）为缩小，应采用何种措施。 ①在设计中最末两级的传动比应取大一些 一、名词解释(每小题2分,共10分) 1、测量 2、灵敏度 3、压电效应 4、动态误差 5、传感器 二、填空题(每小题2分,共20分) 1、滚珠丝杆中滚珠的循环方式: _内旋换与外循环 2、机电一体化系统,设计指标与评价标准应包括___ _______, __________, __________ , __________。 3、顺序控制系统就是按照预先规定的次序完成一系列操作的系统, 顺序控制器通常用________。 4、某光栅的条纹密度就是50条/mm,光栅条纹间的夹角θ=0、001孤度, 则莫尔条纹的宽度就是_______________________。 5、连续路径控制类中为了控制工具沿任意直线或曲线运动,必须同时控制 每一个轴的______________________,使它们同步协调到达目标点。 6、某4极交流感应电机,电源频率为50Hz,转速为1470r/min,则转差率为_____________。 7、齿轮传动的总等效惯量与传动级数__________________________________________。 8、累计式定时器工作时有_____________________________________________________。 9、复合控制器必定具有__________________________________。 10、钻孔、点焊通常选用_______________________________________类型。 三、选择题(每小题2分,共10分) 1、一般说来,如果增大幅值穿越频率ωc的数值,则动态性能指标中的调整时间ts ( ) A、产大 B、减小 C、不变 D、不定 2、加速度传感器的基本力学模型就是( ) A、阻尼—质量系统 B、弹簧—质量系统 C、弹簧—阻尼系统 D、弹簧系统 3、齿轮传动的总等效惯量与传动级数( ) A、有关 B、无关 C、在一定级数内有关 D、在一定级数内无关 4、顺序控制系统就是按照预先规定的次序完成一系列操作的系统,顺序控制器通常用( ) A、单片机 B、2051 C、PLC D、DSP 5、伺服控制系统一般包括控制器、被控对象、执行环节、比较环节与检测环节等个五部分。 A 换向结构 B 转换电路 C 存储电路D检测环节 四、判断题(每小题2分,共10分) 1、伺服控制系统的比较环节就是将输入的指令信号与系统的反馈信号进行比较,以获得输出与输入间的偏差信号。( ) 2、电气式执行元件能将电能转化成机械力,并用机械力驱动执行机构运动。如交流电机、直流电机、力矩电机、步进电 机等。( ) 3、对直流伺服电动机来说,其机械特性越硬越好。( ) 4、步进电机的步距角决定了系统的最小位移,步距角越小,位移的控制精度越低。( ) 5、伺服电机的驱动电路就就是将控制信号转换为功率信号,为电机提供电能的控制装置,也称其为变流器,它包括电压、 电流、频率、波形与相数的变换。( ) 五、问答题(每小题10分,共30分) 1、步进电动机常用的驱动电路有哪几种类型? 2、什么就是步进电机的使用特性? 3、机电一体化系统设计指标大体上应包括哪些方面? 一、名词解释(每小题2分,共10分) 1、就是人们借助于专门的设备,通过一定的方法对被测对象收集信息,取得数据概念的过程。 2、指在稳态下,输出的变化量ΔY与输入的变化量ΔX的比值。即为传感器灵敏度。 S=dy/dx=ΔY/ΔX 3、某些电介质,当沿着一定的方向对它施加力而使它产生变形时,内部就会产生极化现象,同时在它的两个表面上将产生 符号相反的电荷。当外力去掉后,它又重新恢复到不带电的状态,这种现象被称为压电效应。 4、动态误差在被测量随时间变化过程中进行测量时所产生的附加误差称为动态误差。 浅谈机电一体化技术的现状与发展趋势 集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289- 浅谈机电一体化技术的现状与发展趋势我国的工业化发展速度越来越快,以及信息时代各种信息产业的迅速发展导致了目前的电子技术，计算机技术，包括自动化技术都和机电技术相互融合相互叠加，并且形成了目前的机电一体化技术。由于机电一体化技术的先进性，采用这种技术生产出来的产品具有更高的性能和更可靠的质量，目前已经得到了迅速的发展。而以机电一体化技术制造的产品也应用到我们生活的每一个角落。在给我们的生活带来便利的同时也充分享受着高科技技术的智能化。机电一体化技术对我国的机械自动化的发展有极大的促进作用，本文主要从机电一体化的发展现状入手，来详细分析一下未来机电一体化技术的发展趋势。 机电一体化技术的发展现状 任何一项技术的发展都会经历从无到有的一个过程，对于机电一体化技术也不例外，机电一体化技术是人们在长期的工业实践中通过经验的积累和技术的积累并且伴随着信息化、智能化科技的发展而自然而然出现的。是技术发展到一定程度的必然结果。 对于机电一体化技术我们还要回溯到上世纪60年代，那个时候电子技术刚刚兴起，很多信息化设备只是用于军事方面。在经历了二战以后，很多军事上的信息化产品逐渐转为民用，从那时起机电一体化技术就开 始了萌芽阶段。但是那时的电子信息技术水平比较低，所以机电一体化的发展受到很大的限制无法进行更深入的研究。 机电一体化得到迅速发展是在70年代以后，这个时候社会生产的各个方面都有了巨大的改变，工业化，信息化，电子技术都在这个时候得到了极大的发展，为了方便制造行业和人们的生活，科学家投入了大量的时间和精力来研究机电仪化技术在实际生产和制造上的使用。在这个大趋势下机电一体化技术也得到了极大的提高，并且出现了很多机电一体化产品，服务于人类生活的各个方面。90年代以后，是互联网技术的爆发时期，所有的技术似乎都想跟网络沾点边。网络是我们这个时代的生产力，网络改变了我们的生活方式，通过网络技术的发展和在机电一体化技术中的运用我们的生活以及工业生产的各个领域都会发生巨大的改变。未来的生活就像一张大网，我们处于中央，对于周围的一切就可以进行方便的控制。未来的机电一体化产品会更加智能化，通过与计算机的融合，让机电一体化产品通过人类赋予的程序自动运作，对我们的制造业是一种解放。通过信息技术在机电一体化技术中的应用，机电一体化开始在智能化方向上已经崭露头角。 纵观我们目前的生活，从智能家居，包括电视机，电冰箱等家居产品，到我们的出行，汽车电子的智能化发展，甚至出现的智能楼宇，智能机器人等等与我们密切相关的技术都离不开机电一体化技术的运用。机电一体化的运用会使人们的生活得到颠覆性的改变。 1.1机电一体化:“机电一体化是在机械的主功能、动力功能、信息功能和控制功能上引用微电子技术，并将机械装置与电子装置用相关软件有机结合而构成系统的总称” 机电一体化是机械技术、电子技术和信息技术等各相关技术有机结合的一种新形式，是电子技术向机械技术领域渗透过程中逐渐形成的一个新概念。其中“Mechatronics”是Mechanics(机械学)与E1ectronics (电子学)组合而成的日本造英语。 1.2接口:机电一体化系统由许多要素或子系统构成，各要素或子系统之间必须能顺利进行物质、能量和信息的传递与交换。为此，各要素或各子系统相接处必须具备一定的联系条件，这些联系条件就可称为接口 A 1.3系统工程: 系统工程是组织管理系统的规划、研究、设计、制造、试验和使用的科学方法，是一种对所有系统都具有普遍意义的科学方法 B 1.4并行工程:是把产品（系统）的设计、制造及其相关过程作为一个有机整体进行综合（并行）协调的一种工作模式 C 1.5虚拟产品设计: 虚拟产品设计是基于虚拟现实技术的新一代计算机辅助设计，是在基于多媒体的、交互的渗入式或侵入式的三维计算机辅助设计环境中，设计者不仅能够直接在三维空间中通过三维操作、语言指令、手势等高度交互的方式进行三维实体建模和装配建模，并且最终生成精确的产品（系统）模型，以支持详细设计与变型设计，同时能在同一环境中进行一些相关分析，从而满足工程设计和应用的需要 D 1.6绿色设计；所谓绿色设计，是在新产品（系统）的开发阶段，就考虑其整个生命周期内对环境的影响，从而减少对环境的污染、资源的浪费、使用安全和人类健康等所产生的负作用。绿色产品设计将产品（系统）寿命周期内各个阶段（设计、制造、使用、回收处理等）看成一个有机整体，在保证产品良好性能、质量及成本等要求的情况下，还充分考虑到产品（系统）的维护资源及能源的回收利用以及对环境的影响等问题。 E 1.7反求设计: 反求设计是以现代设计理论、方法和技术为基础，运用各种专业人员的工程设计经验、知识和创新思维，对已有的产品（系统）进行剖析、重构、再创造的设计。 1.8 机电一体化系统组成：机械系统，信息处理系统，动力系统，传感监测系统，执行元件系统 1.9工业三大要素与机电一体化的三大效果：省能源省资源智能化。 工业三大要素：物质、能量和信息 1.10根据输入／输出功能接口分类：1机械接口2物理接口3 信息接口 4 环境接口 1.11机电一体化系统(产品) 的设计流程：1) 根据目的功能确定产品规格、性能指标 (2) 系统功能部件、功能要素的划分(3) 接口的设计(4) 综合评价(或整体评价) (5) 可靠性复查(6) 试制与调试 1.12 机电一体化系统产品设计的考虑方法：1) 机电互补法2) 结合(融合)法3) 组合法 2.1 机电一体化技术对传动机构的要求：) 1) 精密化—对某种特定的机电一体化系统（或产品）来说，应根据其性能的需要提出适当的精密度要求。虽然不是越精密越好，但由于要适应产品的高定位精度等性能的要求，对机械传动机构的精密度要求也越来越高。 2) 高速化—产品工作效率的高低，直接与机械传动部件的运动速度相关。因此，机械传动机构应能适应高速运动的要求。 3) 小型化、轻量化——随着机电一体化系统(或产品)精密化、高速化的发展，必然要求其传动机构的小型、轻量化，以提高运动灵敏度(快速响应性)、减小冲击、降低能耗。为与微电子部件的微型化相适应，也要尽可能做到使机械传动部件短小轻薄化。 即精密化高速化小型化、轻量化 2.2为确保机械系统的传动精度和工作稳定性，常采取哪些措施： 1) 采用低摩擦阻力的传动部件和导向支承部件；2) 缩短传动链，提高传动与支承刚度； 3) 选用最佳传动比，以达到提高系统分辨率、减少等效到执行元件输出轴上的等效转动惯量，尽可能提高加速能力；4) 缩小反向死区误差，如采取消除传动间隙、减少支承变形的措施；5) 改进支承及架体的结构设计以提高刚性、减少振动、降低噪声2.3齿轮传动比的最佳匹配选择原则 ;重量最轻原则输出轴转角误差原 等效转动惯量最小原则 2.4滚珠丝杠螺母机构组成与要求:滚珠丝杠螺母机构由反向器(滚珠循环反向装置)l、螺母2、丝杠3和滚珠4等四部分组成。 1、机电一体化系统中的计算机接口电路通常使用光电耦合器，光电耦合器的作用有哪些 1. （1）能保护系统元件不受高共模电压的损害，防止高压对低压信号系统的损坏。 （2）泄漏电流低，对于测量放大器的输入端无须提供偏流返回通路。 （3）共模抑制比高，能对直流和低频信号(电压或电流)进行准确、安全的测量。 2、什么是三相六拍通电方式 2. 如果步进电动机通电循环的各拍中交替出现单、双相通电状态，这种通电方式称为单双相轮流通电方式。如A → AB → B → BC →C → CA →… 3、简述PWM 脉宽调速原理。 3. 在一个周期T 内闭合的时间为τ，则一个外加的固定直流电压U 被按一定的频率开闭的开关S 加到电动机的电枢上，电枢上的电压波形将是一列方波信号，其高度为U 、宽度为τ，如右图所示。电枢两端的平均电压为： U U Udt U T T T d ρτ=== ?01 式中 ρ=τ/T=U d /U ，(0<ρ<1) ρ为导通率（或称占空比） 。 当T 不变时，只要改变导通时间τ，就可以改变电枢两端的平均电压Ud 。当τ从0~T 改变时，Ud 由零连续增大到U 。 5．传感器是一种以一定的精确度把被测量转换为与之有确定对应关系的，便于应用的某种物理量 的测量装置。敏感元件、转换元件、基本电路。 2、滚珠丝杠副的轴向间隙对系统有何影响如何处理 答。如果滚珠螺旋副中有轴向间隙或在载荷作用下滚珠与滚道接触处有弹性变形，则当螺杆反向转动时，将产生空回误差。为了消除空回误差，在螺杆上装配两个螺母1和2，调整两个螺母的轴向位置，使两个螺母中的滚珠在承受载荷之前就以一定的压力分别压向螺杆螺纹滚道相反的侧面，使其产生一定的变形，从而消除了轴向间隙，也提高了轴向刚度。常用的调整预紧方法有下列三种。垫片调隙式 螺纹调隙式 齿差调隙式 答。1机电一体化--从系统的观点出发，将机械技术 、微电子技术、信息技术、控制技术等在系统工程基础上有机地加以综合，以实现整个系统最佳化的一门新科学技术。 2、柔性制造系统：柔性制造系统（Flexible Manufacturing System ）是由两台或两台以上加工 中心或数控机床组成，并在加工自动化的基础上实现物料流和信息流的自动化 5、感应同步器: 感应同步器是一种应用电磁感应原理制造的高精度检测元件，有直线和圆盘式两种，分别用作检测直线位移和转角。 ２、伺服电动机是一种能够跟踪输入的指令信号进行动作，从而获得精确的位置、速度及动 力输出电动机 1．试分析图示传动系统中，齿轮减速器的传动误差对工作台输出精度的影响 解答： 机电一体化系统设计习题汇总 第一章：概论 1.关于机电一体化的涵义，虽然有多种解释，但都有一个共同点。这个共同点是什么? 2.机电一体化突出的特点是什么?重要的实质是什么？ 3.为什么说微电子技术不能单独在机械领域内获得更大的经济效益? 4.机电—体化对我国机械工业的发展有何重要意义? 5.试列举20种常见的机电一体化产品。 6.试分析CNC机床和工业机器人的基本结构要素，并与人体五大要素进行对比，指出各自的特点。 7.机电一体化产品各基本结构要素及所涉及的技术的发展方向。 8.机电一体化设计与传统设计的主要区别是什么? 9.试举例说明常见的、分别属于开发性设计、适应性设计和变异性设计的情况。 10.为什么产品功能越多，操作性越差?为何产品应向“傻瓜化”方向发展? 11.试结合产品的一般性设计原则，分析和理解按“有限寿命”设计产品的目的和意义。 第二章：机械系统设计 1. 机电一体化产品对机械系统的要求有哪些? 2. 机电一体化机械系统由哪几部分机构组成，对各部分的要求是什么? 3. 常用的传动机构有哪些，各有何特点？ 4. 齿轮传动机构为何要消除齿侧间隙? 5. 滚珠丝杠副轴向间隙对传动有何影响?采用什么方法消除它？ 6. 滚珠丝杠副的支承对传动有何影响?支承形式有哪些类型?各有何特点? 7. 试设计某数控机床工作台进给用滚珠丝杠副。己知平均工作载荷F＝4000N，丝杠工作长度l＝2m，平均转速＝120r／min，每天开机6h，每年300个工作日，要求工作8年以上，丝杠材料为CrwMn钢，滚道硬度为58—62HRC，丝杠传动精度为±0.04mm。 8.导向机构的作用是什么?滑动导轨、滚动导轨各有何特点? 9.请根据以下条件选择汉江机床厂的HJG—D系列滚动直线导轨。作用在滑座上的载荷F＝18000N，滑座数M=4，单向行程长度L＝0.8m，每分钟往返次数为3，工作温度不超过120℃，工作速度为40m／min,工作时间要求10000h以上,滚道表面硬度取60HRC。 10.滚动直线导轨的形式有哪些?各有何特点? 11. 塑料导轨的特点是什么?常用的塑料导轨有哪些？如何使用? 第三章：接口设计 1.试述机电—体化接口设计的重要性。 2.试述机电一体化产品接口的分类方法。 3. 试述人机接口的作用和特点。 4.人机接口中，常用的输入设备有哪几种？常用的输出设备有哪几种？ 5.设计键盘输入程序时应考虑哪几项功能？ 6.七段发光二极管显示器的动态工作方式和静态工作方式各具有什么优缺点？ 7. 在进行PP40打印机接口设计时，可否直接将STB连到WR上？为什么？ 8.试述机电接口的作用和特点。 9. 在机电接口的控制输出接口中，常用的电力电子器件有哪些？ 10.在机电接口中，光电耦合器的作用是什么？ 1.什么是“机电一体化”？以打夯机为例，内含机械与电器，问这是不是机电 一体化产品？ 答：机电一体化又称机械电子工程，是机械工程与自动化的一种，英语称为Mechatronics，它是由英文机械学Mechanics的前半部分与电子学Electronics 的后半部分组合而成。 打夯机不属于机电一体化产品。因为打夯机只是普通的机械加电器，它属于硬连接或者称为机械连接只能应用在就地或者小范围场合使用，不能满足大面积和远程控制。而机电一体化就不一样了，它不光有硬连接、机械连接还有软连接。机电一体化属于同时运用机械、电子、仪表、计算机和自动控制等多种技术为一体的一种复合技术。它不光可以就地操作，小范围应用，还可以大面积使用操作，远程监测、控制。 2.机电一体化的技术构成是什么？ 答：机械技术、微电子技术、信息技术 3.产品实现机电一体化后，可以取得那些成效？ 答：产品实现机电一体化后可以取得的成效：产品性能提高、功能增强、结构简化、可靠性提高、节约能源、改善操作、提高灵活性等。 4.数字量传感具有哪三种类型？他们有什么区别？ 数字传感器按结构可分成三种类型： 1.直接式数字量传感器——其分辨率决定于数字量传感器的位数。 被测物理量→数字编码器→信息提取装置→数字量输出 2.周期计数式数字传感器 它的结构示意图如下图1所示。此种结构的位移分辨率对低精度的周期计数式数字传感器而言，仅由周期信号发生器的性质决定。例如，光栅当长1mm有100条刻线时，其分辨率即为0.01mm;对高精度的周期计数式数字传感器而言，还要考虑到电子细分数。如在100倍电子细分数下，此光栅的分辨率就是0.1μm。此种结构属于增量式结构，结构的特点(位移方向的要求)决定它不但备有辨向电路，而且周期计数器还具有可逆性质。 图1 周期计数式数字量传感器的结构方框图 3.频率式数字传感器 其结构示意图如下图2所示。按振荡器的形式，可将此种数字传感器分成带有晶体谐振器的和不带晶体谐振器的两种。前者，按被测量的作甩点，又分作用在石机电一体化考试答案
